气体放电管在浪涌抑制电路的应用
气体放电管和压敏电阻组合构成的抑制电路原理
气体放电管和压敏电阻组合构成的抑制电路原理上传者：dolphin由于压敏电阻（VDR）具有较大的寄生电容，用在交流电源系统，会产生可观的泄漏电流，性能较差的压敏电阻使用一段时间后，因泄漏电流变大可能会发热自爆。
为解决这一问题在压敏电阻之间串入气体放电管。
图1 中，将压敏电阻与气体放电管串联，由于气体放电管寄生电容很小，可使串联支路的总电容减至几个pF。
在这个支路中，气体放电管将起一个开关作用，没有暂态电压时，它能将压敏电阻与系统隔开，使压敏电阻几乎无泄漏电流。
但这又带来了缺点就是反应时间为各器件的反应时间之和。
例如压敏电阻的反应时间为25ns，气体放电管的反应时间为100ns，则图2 的R2、G、R3 的反应时间为150ns，为改善反应时间加入R1 压敏电阻，这样可使反应时间为25ns。
金属氧化物压敏电阻（MOV）的电压-电流特性见图3，金属氧化物压敏电阻（MOV）特性参数见表1。
气体放电管（GDT）的电压-电流特性见图4，气体放电管（GDT）特性参数见表2。
金属氧化物压敏电阻（MOV）特性参数由于浪涌干扰所致，一旦加在气体放电管两端的电压超过火花放电电压（图4 的u1）时，放电管内部气体被电离，放电管开始放电。
放电管端的压降迅速下降至辉光放电电压（图4 的u2）（u2 在表2 中的数值为140V 或180V，与管子本身的特性有关），管内电流开始升高。
随着放电电流的进一步增大，放电管便进入弧光放电状态。
在这种状态下，管子两端电压（弧光电压）跌得很低（图4的u3）（u3 在表2 中数值为15V 或20V，与管子本身的特性有关），且弧光电压在相当宽的电流变动范围（从图4 的i1→i2 过程中）内保持稳定。
因此，外界的高电压浪涌干扰，由于气体放电管的放电作用，被化解成了低电压和大电流的受保护情况（u3 和i2），且这个电流（从图4 的i2→i3）经由气体放电管本身流回到干扰源里，免除了干扰对灯具可能带来的危害。
气体放电管作用
气体放电管作用
气体放电管的作用是什么？在电路中，气体放电管起到一个缓冲的作用，电路中有很多电子元件，如二极管、三极管等。
当电子元件工作时，他们之间会产生高频电流，产生的热量会使电子元件的内部温度上升，从而使电路出现故障。
当气体放电管的两端电压为零时，它会把高频电流泄放掉，这样就不会产生过高的温度，从而保护了电路中的元件。
气体放电管主要是用在交流220V的电源电压超过5V时，为了防止二极管击穿而采用的一种保护器件。
在我们日常生活中，也经常用到气体放电管，比如电视机、录像机、收音机等电子设备中。
当电子设备中发生短路时，气体放电管就会把电源中的浪涌电流泄放掉。
这样就不会产生过高的温度而损坏元件。
当我们在使用电视机时，有时会出现雪花屏或者图像模糊等现象，这是因为电视机发射管的栅极被氧化了，虽然也叫“栅极”，但它没有金属氧化层。
电视画面中出现雪花和模糊现象时，是因为显像管本身故障导致电压过高而损坏了显像管。
—— 1 —1 —。
浪涌防护电路设计
浪涌防护电路设计一、引言浪涌防护电路是指在电路中采用一定的电气或电子技术手段，以保护设备免受突发的、短暂的高电压脉冲的影响，从而保证设备的正常工作。
浪涌防护电路设计是现代电子技术中非常重要的一部分，因为在工业生产和日常生活中，各种突发事件都有可能导致电网中出现高压脉冲，如果没有浪涌防护措施，就会对设备造成不可逆转的损害。
二、浪涌现象及其影响1.浪涌现象浪涌是指突发的、短暂的高压脉冲，通常由雷击、开关操作、线路故障等原因引起。
在实际应用中，由于各种原因导致的高压脉冲可能会以不同形式进入电子设备内部。
2.影响当高压脉冲进入设备内部时，就会对设备产生不同程度的影响。
例如：（1）直接损坏器件：当高压脉冲达到一定程度时，可能会直接击穿器件内部的绝缘层，导致器件损坏。
（2）降低器件寿命：即使高压脉冲没有直接击穿器件，也会在器件内部产生热量，从而使器件温度升高，进而缩短器件的寿命。
（3）引起系统故障：高压脉冲可能会干扰设备内部的信号传输，从而引起系统故障。
三、浪涌防护电路设计原则1.选择合适的防护元件在浪涌防护电路中，选择合适的防护元件非常重要。
一般来说，常用的浪涌防护元件有气体放电管、金属氧化物压敏电阻、二极管等。
不同类型的防护元件具有不同的特点和应用范围，在选择时需要根据实际情况进行考虑。
2.合理布局在电路设计中，合理布局也是非常重要的一点。
例如，在PCB板上布局时，需要将输入端和输出端分开布置，并尽量减少线路长度和环形线路等因素对信号稳定性造成影响。
3.保证接地良好良好的接地是保证浪涌防护电路有效的关键。
在电路设计中，需要保证接地点的数量充足，并尽量减小接地电阻，从而提高接地效果。
四、浪涌防护电路设计实例以下是一种简单的浪涌防护电路设计实例：1.选择合适的防护元件在本例中，选择了气体放电管作为浪涌防护元件。
气体放电管具有响应速度快、容量大、寿命长等优点，在浪涌防护中得到了广泛应用。
2.合理布局在PCB板上，将输入端和输出端分开布置，并采用短线连接，避免环形线路对信号稳定性造成影响。
常见防雷(surge,lighting)器件(TVS,压敏电阻,气体放电管,固体放电管,SPD)应用
常见防雷（surge,lighting)器件(TVS,压敏电阻，气体放电管，固体放电管，SP D)应用TVS瞬态干扰抑制器性能与应用瞬态干扰瞬态干扰指交流电网上出现的浪涌电压、振铃电压、火花放电等瞬间干扰信号，其特点是作用时间极短，但电压幅度高、瞬态能量大。
瞬态干扰会造成控制系统的电源电压的波动；当瞬态电压叠加在控制系统的输入电压上，使输入控制系统的电压超过系统内部器件的极限电压时，便会损坏控制系统内部的设备，因此必须采用抑制措施。
硅瞬变吸收二极管硅瞬变吸收二极管的工作有点象普通的稳压管，是箝位型的干扰吸收器件；其应用是与被保护设备并联使用。
硅瞬变电压吸收二极管具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力，及极多的电压档次。
可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压，以及感应雷所产生的过电压。
TVS管有单方向(单个二极管)和双方向(两个背对背连接的二极管)两种，它们的主要参数是击穿电压、漏电流和电容。
使用中TVS管的击穿电压要比被保护电路工作电压高10％左右，以防止因线路工作电压接近TVS击穿电压，使TVS漏电流影响电路正常工作；也避免因环境温度变化导致TVS管击穿电压落入线路正常工作电压的范围。
TVS管有多种封装形式，如轴向引线产品可用在电源馈线上；双列直插的和表面贴装的适合于在印刷板上作为逻辑电路、I/O总线及数据总线的保护。
TVS的特性TVS的电路符号和普通的稳压管相同。
其电压-电流特性曲线如图1所示。
其正向特性与普通二极管相同，反向特性为典型的PN结雪崩器件。
图2是TVS的电流-时间和电压-时间曲线。
在浪涌电压的作用下，TVS两极间的电压由额定反向关断电压VWM上升到击穿电压VBR，而被击穿。
随着击穿电流的出现，流过TVS的电流将达到峰值脉冲电流IPP，同时在其两端的电压被箝位到预定的最大箝位电压VC以下。
其后，随着脉冲电流按指数衰减，TVS两极间的电压也不断下降，最后恢复到初态，这就是TVS抑制可能出现的浪涌脉冲功率，保护电子元器件的过程。

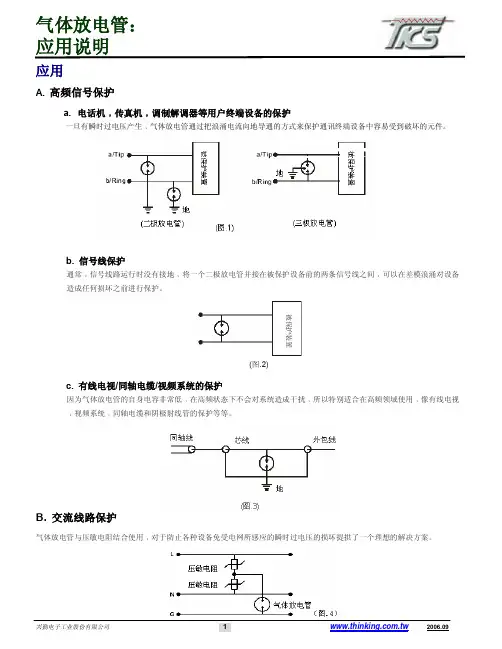

气体放电管： 应用说明
气体放电管：
应用说明 兴勤电子工业股份有限公司 1 2006.09
应用
A. 高频信号保护
a. 电话机﹐传真机﹐调制解调器等用户终端设备的保护
一旦有瞬时过电压产生﹐气体放电管通过把浪涌电流向地导通的方式来保护通讯终端设备中容易受到破坏的元件。
b . 信号线保护
通常﹐信号线路运行时没有接地﹐将一个二极放电管并接在被保护设备前的两条信号线之间﹐可以在差模浪涌对设备造成任何损坏之前进行保护。
c . 有线电视/同轴电缆/视频系统的保护
因为气体放电管的自身电容非常低﹐在高频状态下不会对系统造成干扰﹐所以特别适合在高频领域使用﹐像有线电视﹐视频系统﹐同轴电缆和阴极射线管的保护等等。
B. 交流线路保护
气体放电管与压敏电阻结合使用﹐对于防止各种设备免受电网所感应的瞬时过电压的损坏提拱了一个理想的解决方案。
(图.1)
(图.2)
被保护装置。
浪涌电流及浪涌抑制器分类及主要技术详解

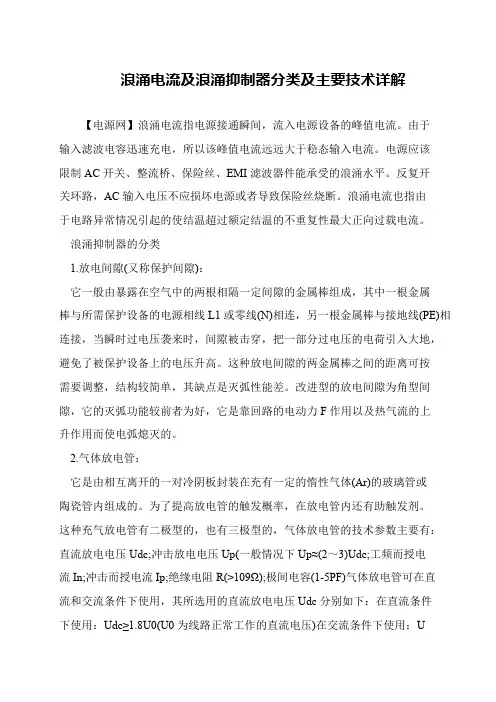

浪涌电流及浪涌抑制器分类及主要技术详解【电源网】浪涌电流指电源接通瞬间，流入电源设备的峰值电流。
