BYD473Q 发动机维修手册
比亚迪1.5TI,476ZQA发动机维修手册
⽐亚迪1.5TI,476ZQA发动机维修⼿册⽐亚迪速锐轿车维修⼿册I⽬录第⼀章发动机 (1)第⼀节概述 (1)⼀、主要技术参数 (1)第⼆节⽪带传动装置 (4)⼀、驱动⽪带 (4)3、⽪带的安装 (5)⼆、⽪带轮及传动附件 (5)第三节曲轴后油封组件 (6)⼀、曲轴后油封组件的拆卸 (6)⼆、曲轴后油封组件的安装 (6)第四节正时链条 (8)⼀、正时链条的拆卸 (8)⼆、正时链条的安装 (9)第五节⽕花塞和⽓缸压缩压⼒的检测 (10)⼀、⽕花塞的拆卸和安装 (10)⼆、⽕花塞的检查 (11)三、压缩压⼒的检查 (12)第六节发动机 (13)⼀、发动机的拆卸 (13)⼆、发动机的检查 (26)三、发动机的安装 (33)第⼆章润滑系统 (52)第⼀节发动机润滑油路⽰意图 (52)第⼆节机油压⼒检查 (53)第三节发动机机油 (54)第四节油底壳 (55)第五节机油泵 (56)第三章冷却系统 (57)第⼀节发动机冷却系统⽰意图 (57)第⼆节调温器 (57)第三节⽔泵 (58)第四章离合器 (59)第⼀节离合器装置 (59)⼀、离合器的拆卸 (59)⼆、离合器的检查 (60)三、离合器的安装 (61)第⼆节飞轮 (62)⼀、飞轮的拆卸 (62)⼆、飞轮的安装 (62)三、飞轮的检查 (62)⽐亚迪速锐轿车维修⼿册1第⼀章发动机第⼀节概述BYD476ZQA 发动机采⽤废⽓涡轮增压、缸内直接喷射、液压挺柱、全铝机体、进⽓VVT 等先进技术，具有升功率⼤、低油耗、低噪声、低污染、结构紧凑等特点。
在各种⼯况下，BYD476ZQA 发动机均可在最佳状态下⼯作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。
⼀、主要技术参数1. BYD476ZQA 型发动机的主要技术参数见下表2. BYD476ZQA 发动机拧紧⼒矩表⽐亚迪速锐轿车维修⼿册⽐亚迪速锐轿车维修⼿册⽐亚迪速锐轿车维修⼿册4第⼆节⽪带传动装置⼀、驱动⽪带1、驱动⽪带的拆卸⽤⼯具逆时针旋转张紧轮，使⽪带松弛，拆下驱动⽪带。

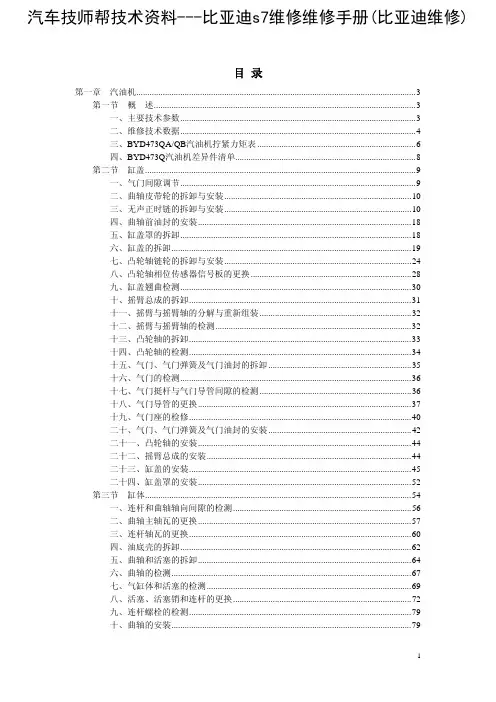

比亚迪s7维修维修手册(2010比亚迪维修)
4.转动曲轴皮带轮，使其上止点（TDC）标记与指针对齐。
5.拆下水泵皮带轮。
6.拆下缸盖罩。
7.拆下曲轴皮带轮。
8.拆下油底壳。
9.在缸体下方，用千斤顶和木块支撑发动机。
10.使发电机远离正时罩，然后拆下正时罩。
11.给无声正时链张紧器座表面涂上发动机机油。
用螺丝刀撬开无声正时链张紧器座上的孔，然后拆除螺栓1 ．并松开螺栓2。
12.拆除无声正时链张紧器座。
13.拆下张紧链板组件和导向链板组件。
14.取下无声正时链条。
安装注意：使无声正时链远离磁场。
1.将曲轴置于上止点（TDC）位。
将曲轴链轮上的 TDC标记与机油泵上的指针对齐。
2.将 1 号活塞置于上止点位。
凸轮轴链轮上的“UP”标记应当位于上部．而凸轮轴链轮的上止点槽应当与缸盖的上边缘对齐。
3.将无声正时链安装在曲轴链轮上，色片要对准曲轴链轮上的 TDC 标记。
4.将无声正时链安装到凸轮轴链轮上，指针要对准三块色片（473QB型发动机）。
5.将无声正时链安装到凸轮轴链轮上，指针要与两块色片的中心对齐（473QA型发动机）。
6.给张紧链板螺栓轴的螺纹涂上发动机机油；并安装张紧链板组件和导向链板组件。
7.安装张紧器座，并轻轻拧上螺栓。
8.给张紧器座的滑动面涂上发动机机油。
9.顺时针旋转张紧器座，来压紧张紧链板组件，安装剩余的螺栓，并将其锁紧。
10.检查正时罩上曲轴前油封有无损坏。
如果油封损坏，则更换曲轴前油封。
11.将正时罩配合表面、螺栓和螺栓孔上的旧平面密封胶清除。
12.清洁正时罩配合表面，并进行干燥。
13.将平面密封胶均匀地涂抹在正时罩与缸体配合的面及各孔的内螺纹上。
注意：z沿虚线涂敷2mm～3mm宽的平面密封胶。
z给正时罩上的缸体上表面接触面涂敷3mm～4mm宽的平面密封胶。
z零件涂敷平面密封胶后，如果超过4分钟或4分钟以上还没有进行安装，则不得进行安装。
正确的做法是，清除旧的残留物，重新涂敷平面密封胶。
14.安装正时罩。
15.安装油底壳。
比亚迪s7维修维修手册(比亚迪维修)
比亚迪G3发动机(473QE)M7联电管理系统维修手册
目录前言 (2)第一章电喷系统维修须知 (3)第二章M7系统介绍 (7)第三章M7系统零部件结构、原理及故障分析 (12)第四章M7系统根据故障代码进行检修的诊断流程 (42)第五章M7系统根据故障现象进行检修的诊断流程 (56)第六章附件 (74)前言随着我国国民经济的发展，汽车保有量不断增加，环保法规也在不断地严格化。
由于闭环控制的汽油定量技术跟三效催化转化器相结合有可能将汽车排放的有毒物质减少92%以上，所以用电子控制汽油喷射技术取代化油器已经成为不可逆转的发展趋势。
这表明，在中国汽车行业中，化油器发动机的时代已经结束，电子控制汽油喷射发动机的时代已经开始。
比亚迪473Q发动机配备的发动机管理系统是联合汽车电子有限公司提供的MOTRONIC系统。
联合汽车电子有限公司作为国内最大、最有影响的汽车发动机电子控制汽油喷射系统的供应商，从1996年开始向国内各大汽车公司提供从德国BOSCH公司引进的MOTRONIC系列电喷系统及其零部件。
所谓MOTRONIC，是一种商品名，并不具备特定的含义。
MOTRONIC系统具有一定的技术特点，这就是，发动机的燃油定量电子控制和点火正时电子控制系统合二为一，原来分开的两个系统共享一套传感器、电子控制单元和电源装置。
不言而喻，MOTRONIC系统都具备点火正时电子控制功能。
这使得发动机的性能有了明显的改善。
MOTRONIC系统跟其它电子控制汽油喷射系统一样，一方面可以大幅度地降低汽车排放，另一方面也给只熟悉传统化油器发动机的维修人员在发动机维修的时候带来了困难。
汽车维修人员对化油器发动机觉得看得见、摸得到。
但是，电子控制汽油喷射发动机中不见了人们原先熟悉的一些机械组件，代之以各种电子组件。
原先，维修人员甚至驾驶人员有可能自行调整化油器或分电器；但是，现在数据储存在计算机芯片里，一般维修人员并不能通过电子仪器对数据进行修改来排除故障。
系统的电子组件出了故障，从外表上未必看得出来，往往要利用各种仪器进行测试才能够识别。

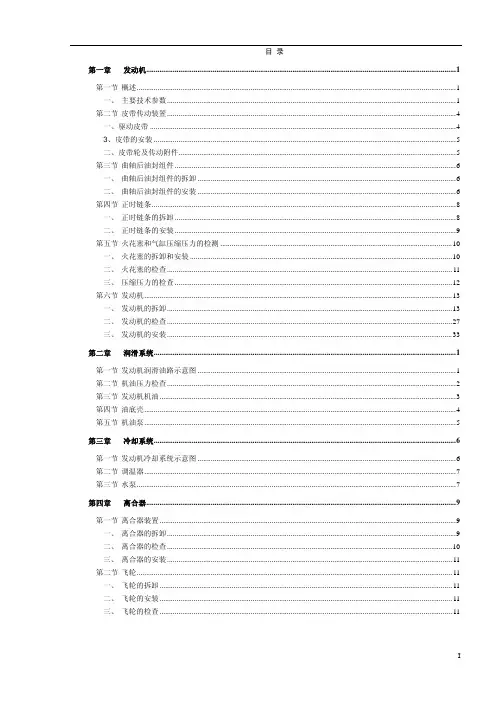

比亚迪宋-BYD476ZQA发动机 维修手册
第一章 发动机...................................................................................................................................................................1
第二节 皮带传动装置 ........................................................................................................................................................4 一、驱动皮带 .................................................................................................................................................................4 3、皮带的安装 ...............................................................................................................................................................5 二、皮带轮及传动附件 .................................................................................................................................................. 5
比亚迪G3发动机(473QE)M7联电管理系统维修手册
目录前言 (2)第一章电喷系统维修须知 (3)第二章M7系统介绍 (7)第三章M7系统零部件结构、原理及故障分析 (12)第四章M7系统根据故障代码进行检修的诊断流程 (42)第五章M7系统根据故障现象进行检修的诊断流程 (56)第六章附件 (74)前言随着我国国民经济的发展，汽车保有量不断增加，环保法规也在不断地严格化。
由于闭环控制的汽油定量技术跟三效催化转化器相结合有可能将汽车排放的有毒物质减少92%以上，所以用电子控制汽油喷射技术取代化油器已经成为不可逆转的发展趋势。
这表明，在中国汽车行业中，化油器发动机的时代已经结束，电子控制汽油喷射发动机的时代已经开始。
比亚迪473Q发动机配备的发动机管理系统是联合汽车电子有限公司提供的MOTRONIC系统。
联合汽车电子有限公司作为国内最大、最有影响的汽车发动机电子控制汽油喷射系统的供应商，从1996年开始向国内各大汽车公司提供从德国BOSCH公司引进的MOTRONIC系列电喷系统及其零部件。
所谓MOTRONIC，是一种商品名，并不具备特定的含义。
MOTRONIC系统具有一定的技术特点，这就是，发动机的燃油定量电子控制和点火正时电子控制系统合二为一，原来分开的两个系统共享一套传感器、电子控制单元和电源装置。
不言而喻，MOTRONIC系统都具备点火正时电子控制功能。
这使得发动机的性能有了明显的改善。
MOTRONIC系统跟其它电子控制汽油喷射系统一样，一方面可以大幅度地降低汽车排放，另一方面也给只熟悉传统化油器发动机的维修人员在发动机维修的时候带来了困难。
汽车维修人员对化油器发动机觉得看得见、摸得到。
但是，电子控制汽油喷射发动机中不见了人们原先熟悉的一些机械组件，代之以各种电子组件。
原先，维修人员甚至驾驶人员有可能自行调整化油器或分电器；但是，现在数据储存在计算机芯片里，一般维修人员并不能通过电子仪器对数据进行修改来排除故障。
系统的电子组件出了故障，从外表上未必看得出来，往往要利用各种仪器进行测试才能够识别。
比亚迪G3发动机473QE(DCT) B10U管理系统维修手册
目录前言 (2)第一章电喷系统维修须知 (3)第二章B10U系统介绍 (7)第三章B10U系统零部件结构、原理及故障分析 (12)第四章B10U系统根据故障代码进行检修的诊断流程 (42)第五章B10U系统根据故障现象进行检修的诊断流程 (56)第六章BYD-ED400汽车故障诊断仪使用说明 (66)第七章附件 (77)前言随着我国国民经济的发展，汽车保有量不断增加，环保法规也在不断地严格化。
由于闭环控制的汽油定量技术跟三效催化转化器相结合有可能将汽车排放的有毒物质减少92%以上，所以用电子控制汽油喷射技术取代化油器已经成为不可逆转的发展趋势。
这表明，在中国汽车行业中，化油器发动机的时代已经结束，电子控制汽油喷射发动机的时代已经开始。
本手册首先介绍电子控制汽油喷射系统的组成和工作原理。
接着详细地介绍系统各个零部件的构造和性能。
一般来说，在对电子控制汽油喷射系统进行维修的过程中，故障诊断仪是必不可少的工具。
故障诊断仪能够把储存在ECU中的故障信息记录调出来。
为了帮助读者深入理解每一种故障码的真正含义，本手册列出了ECU设置各种故障信息记录的条件。
但是，许多故障却并非根据故障信息记录就可以直接确定的，而是需要进行一系列的分析才能找到真正的故障所在。
所以，本手册用相当多的篇幅描述如何根据故障信息记录来找出真正的故障。
由于电子控制组件的存在，给发动机的故障原因赋予了新的内容。
换言之，同一种发动机故障既可能由于机械原因，也可能由于电子组件的原因引起。
而且，发动机的实际故障并不是仅仅利用故障诊断仪就能够诊断的。
因此，本手册也从发动机的症状出发，联系电子控制系统来查找故障所在。
第一章电喷系统维修须知第一节一般维修须知1.1 只允许使用数字万用表对电喷系统进行检查工作。
1.2 维修作业请使用正品零部件，否则无法保证电喷系统的正常工作。
1.3 维修过程中，只能使用无铅汽油。
1.4 请遵守规范的维修诊断流程进行维修作业。
比亚迪1.5TI,476ZQA发动机维修手册
第六节 发动机....................................................................... 13 一、 发动机的拆卸 ................................................................. 13 二、 发动机的检查 ................................................................. 26 三、 发动机的安装 ................................................................. 33
第二节 皮带传动装置 .................................................................. 4 一、驱动皮带....................................................................... 4 3、皮带的安装...................................................................... 5 二、皮带轮及传动附件 ............................................................... 5
第三节 曲轴后油封组件 ................................................................ 6 一、 曲轴后油封组件的拆卸 .......................................................... 6 二、 曲轴后油封组件的安装 .......................................................... 6
JL473Q发动机大修
发动机机械维修缸压检查如下方法检查发动机气缸的压缩压力。
1）将发动机预热。
2）预热后关闭发动机。
3）断开燃油喷射器的线束接头。
4）取下点火线圈总成及火花塞。
5）将专用工具（压缩压力表）装入火花塞孔。
6）踩下离合器（减轻发动机的起动负荷），将油门 踏板向下压到最大限度使节气门完全打开。
7）用电量充足的蓄电池起动发动机，并在压缩压力 表上读出最高压力。
8）每缸压缩压力数值大小如表所示。
9）对每个气缸按步骤5）到7）进行操作，获得4个读数。
10）检查后，装上火花塞和点火线圈总成，并连接好喷油器线束接头。
机油压力检查注意：发动机预热后，将变速器换档杆置于“空档”位置，并固定停车制动器和顶住驱动轮。
检查机油压力前，应首先检查以下几项：1、 机油盘中的油位。
如果油位低，加油至油标尺上的满油位标记处。
2、 机油的质量。
如果机油变色或变质，应更换。
3、 漏油。
如发现漏油，应修理。
注意：为了测量压缩压力，用充足电的蓄电池起动发动机至少达300r/min 。
维修1）拆下机油压力报警器总成。
2）将专用工具（油压表）装入机油压力报警器总成安装孔内并扭紧。
3）固定好发动机转速表。
4）起动发动机并预热到正常工作温度。
5）预热后，将发动机的转速提高到3000 r/min 并测 量油压。
油压标准相关指标如下： ≥52kPa 怠速200～480kPa 在3000r/min 320～500kPa 标定转速6）检查油压后，关闭发动机并取下油压表。
7）除去机油压力报警器总成螺纹间密封胶，重新在距离螺纹顶端1～2牙处，均匀涂敷长度为4～5mm 的乐泰516密封胶，重新将机油压力报警器总成扭入安装孔，并按规定的扭矩拧紧。
8）起动发动机，检查机油压力报警器总成是否漏油。
9）关闭发动机，连接线束端子与机油压力压力报警 器端子。
注意： 密封圈胶带的边缘应齐平，不得有凸起的地方。
拧紧力矩：21±2N ²m第十章大修发动机总成拆卸1）按前面所述燃油卸压步骤，降低燃油管里的油压。
比亚迪F3-F3R发动机473Q联电M7管理系统维修手册
发动机电子控制系统（联电M7系统）目录第一章电喷系统维修须知 (2)第二章 M7系统介绍 (6)第三章发动机管理系统元件介绍 (11)第四章 M7系统根据故障现象进行检修的诊断流程 (22)第五章 M7系统根据故障代码进行检修的诊断流程 (32)第六章故障诊断仪使用说明 (49)第七章附件 (61)第一章电喷系统维修须知第一节一般维修须知1.1 只允许使用数字万用表对电喷系统进行检查工作。
1.2 维修作业请使用正品零部件，否则无法保证电喷系统的正常工作。
1.3 维修过程中，只能使用无铅汽油。
1.4 请遵守规范的维修诊断流程进行维修作业。
1.5 维修过程中禁止对电喷系统的零部件进行分解拆卸作业。
1.6 维修过程中，拿电子元件（电子控制单元、传感器等）时，要非常小心，不能让它们掉到地上。
1.7 树立环境保护意识，对维修过程中产生的废弃物进行有效地处理。
第二节维修过程注意事项2.1 不要随意将电喷系统的任何零部件或其接插件从其安装位置上拆下，以免意外损坏或水份、油污等异物进入接插件内，影响电喷系统的正常工作。
2.2 当断开和接上接插件时，一定要将点火开关置于关闭位置，否则会损坏电器元件。
2.3在进行故障的热态工况模拟和其它有可能使温度上升的维修作业时，决不要使电子控制单元的温度超过80℃。
2.4 电喷系统的供油压力较高（350kPa左右），所有燃油管路都是采用耐高压燃油管。
即使发动机没有运转，油路中也保持较高的燃油压力。
所以在维修过程中要注意不要轻易拆卸油管，在需对燃油系统进行维修的场合时，拆卸油管前应对燃油系统进行泄压处理，泄压方法如下: 起动发动机使其怠速运转，连接诊断仪，进入“执行器测试”关闭燃油泵，直到发动机自行熄灭。
油管的拆卸和燃油滤清器的更换应在通风良好的地方由专业维修人员进行。
2.5 从燃油箱中取下电动燃油泵时不要给油泵通电，以免产生电火花，引起火灾。
2.6燃油泵不允许在干态下或水里进行运转试验，否则会缩减其使用寿命，另外燃油泵的正负极切不可接反。
比亚迪S8发动机机械维修手册
--如相邻气缸压力低，说明气缸垫可能已破坏或气缸盖已变形，需要大修；
亚 --如压缩压力仍很低，说明气门可能卡住或密封面接触不严，需进行大修。
项目
压缩压力
标准值
1.2～1.5MPa（400r/min）
比 最小极限
气缸间的压力差最大极限 11. 拿开压力表。 12. 连上点火线圈。
1.08MPa（400r/min） 200kPa
111主要技术参数byd483qb型式水冷双顶置凸轮轴16气门四冲程闭环电控燃油喷射汽油机标定功率103kw6000rmin最大扭矩转速186nm40004500rmin最低燃油耗285gkwh缸径行程83mm92mm汽油机排量1991l压缩比96气门结构同步带驱动双顶置凸轮轴16气门燃烧室形式屋顶式燃料种类辛烷值93号以上汽油研究法怠速稳定速度75050rmin气缸压缩压力1215mpa400rmin供油方式电控多点顺序燃油喷射喷油压力喷油器前后压差300kpa点火顺序润滑方式强制飞溅复合式机油sg10w30南方各季节和北方夏季用sg5w30北方冬季用尾气排放系统两级三元催化转换器机油压力300490kpa3000rmin汽油机质量130kg外形尺寸长宽高600mm610mm640mm工况排放112维修技术数据使用限度气缸体气缸直径830198307mm主轴孔直径60024mm顶面平面度007mm010mm气缸压缩压力1215mpa400rmin108mpa400rmin活塞活塞裙部直径83026830368291mm活塞与气缸配合间隙00360055mm015mm活塞销活塞销直径mm与活塞配合间隙00050017mm活塞环开口间隙第一道气环015030mm070mm025040mm070mm油环合件020070mm100mm第一道气环117119mm112mm147149mm142mm第一道气环004008mm015mm第一道气环004008mm015mm连杆连杆大头孔直径51015mm曲轴主轴颈直径56045mm主轴承间隙00280050mm007mm连杆轴颈直径48045mm连杆轴承间隙00210047mm007mm曲轴径向圆跳动003mm连杆大头轴向间隙01600342mm曲轴止推间隙006023mm040mm飞轮摩擦面全跳动006mm02mm气缸盖底平面平面度004mm008mm气缸盖凸轮轴孔直径260021mm气缸盖螺栓长度10401046mm1055mm使用限度凸轮轴凸轮轴各轴颈直径2600280412591mm凸轮轴轴承间隙00280062mm015mm凸轮轴轴向间隙00720126mm020mm凸轮高度进气凸轮43743mm43593mm排气凸轮43185mm43035mm气门系统气门导管内径mm605mm气门杆直径进气门0015030mm5940mm排气门0020035mm5935mm气门杆
BYD473Q 发动机维修手册
目录第一章发动机 (3)第一节概述................................................................................................ .. 3一、主要技术参数............................................................................................ .. 3二、维修技术数据............................................................................................ .. 4三、BYD473QB/QE汽油机拧紧力矩表.............................................................. .. 6四、BYD473Q汽油机差异件清单 (8)第二节气缸盖 ................................................................................................... .. 9一、气门间隙调节............................................................................................ .. 9二、曲轴减振皮带轮的拆卸与安装 (10)三、正时链条的拆卸与安装 (10)四、曲轴前油封的安装 (19)五、气缸盖罩的拆卸 (19)六、气缸盖的拆卸 (20)七、凸轮轴链轮的拆卸与安装 (26)八、凸轮轴相位传感器信号板的更换 (31)九、气缸盖翘曲检测 (33)十、摇臂总成的拆卸 (34)十一、摇臂与摇臂轴的分解与重新组装 (35)十二、摇臂与摇臂轴的检测 (37)十三、凸轮轴的拆卸 (38)十四、凸轮轴的检测 (39)十五、气门、气门弹簧及气门油封的拆卸 (40)十六、气门的检测 (40)十七、气门挺杆与气门导管间隙的检测 (41)十八、气门导管的更换 (42)十九、气门座的检修 (45)二十、气门、气门弹簧及气门油封的安装 (47)二十一、凸轮轴的安装 (49)二十二、摇臂总成的安装 (50)二十三、气缸盖的安装 (50)二十四、气缸盖罩的安装 (58)第三节气缸体 (60)一、连杆和曲轴轴向间隙的检测 (62)二、曲轴主轴瓦的更换 (63)三、连杆轴瓦的更换 (66)四、油底壳的拆卸 (69)五、曲轴和活塞的拆卸 (71)六、曲轴的检测 (74)七、气缸体和活塞的检测 (76)八、活塞、活塞销和连杆的更换 (79)九、连杆螺栓的检测 (86)十、曲轴的安装 (86)1十一、油底壳的安装...................................................................................... .. 89第二章润滑系统...................................................................................................... . 92一、机油压力开关的检测 (93)二、机油压力的测试...................................................................................... .. 93三、发动机机油的更换.................................................................................... . 94四、发动机机油滤清器的更换......................................................................... . 94五、机油滤清器连接螺管的更换 (95)六、机油泵的大修 (97)七、迷宫盖板的安装 (100)八、机油压力开关的更换.............................................................................. . 101第三章进气歧管和排气系统 (103)一、进气歧管的拆卸与安装 (103)二、排气歧管的拆卸与安装 (104)第四章发动机冷却系统.............................................................................................. . 105一、调温器的检测......................................................................................... . 106二、水泵的检测........................................................................................... .. 106三、水泵的更换........................................................................................... .. 107四、调温器的更换......................................................................................... . 107五、冷却液温度传感器的更换...................................................................... .. 108第五章燃油和排放系统.............................................................................................. . 1092第一章发动机第一节概述BYD473QB/QE 发动机采用我公司自主研发的电子控制燃油喷射系统，具备先进的自诊断功能。
QQ6维修手册473发动机机械部分
第十二章 机油泵及润滑系统的拆装 .......................................... 44
一、拆卸步骤 ........................................................................................................................44 二、机油泵的检修 ................................................................................................................45 三、安装步骤 ........................................................................................................................46
比亚迪维修手册前言及概述
前言本维修手册提供了F3/F3R的诊断、维修程序、调整和规格方面的信息，供维修技师使用。
必要时，请将本手册与结构图册一起使用。
建议您与比亚迪汽车有限公司联系，取得本手册所提到的有关产品品牌、零件号或专用工具的有关信息。
本手册中收录的所有资料、插图和产品说明都是符合本手册出版当时的情况的。
但本公司保留有在不做预先通知及不受约束的条件下，随时对本手册进行修改的权利。
未经比亚迪汽车有限公司准许，不得以任何形式或手段（包括但不限于电子、机械、复印和录制）对本手册任何部分进行复制、存储在检索系统或传播。
上述声明适用于所有文字、图示和表格。
比亚迪汽车有限公司年月版权所有，翻印必究告诫警告：为降低伤人和/或财产损坏的可能性，务必认真遵守如下说明：1、本手册由比亚迪汽车有限公司提供，是为合格的专业技术人员而编写。
如果未经适当的培训，没有合适的工具和设备，而试图进行维修或保养，会伤及维修者本人或他人。
还可能损坏车辆或导致车辆不能正常操作。
2、正确的车辆维修和保养，对于维修人员的人身安全和机动车辆安全、可靠的操作，均十分重要。
如果需要更换某个零件，请使用相同的零件或由比亚迪汽车有限公司指定的零件。
切勿使用未经比亚迪汽车有限公司认可的更换件。
3、本手册中所推荐和介绍的维修程序，是进行维修和保养的有效方法。
其中有些程序需要使用专门设计的工具。
因此，如果欲采用未经比亚迪汽车有限公司推荐或认可的更换件、维修程序或工具，必须首先肯定对人身安全或车辆安全操作没有危害。
4、本手册包括各种“警告”、“特别注意事项”和“注意事项”，必须认真遵守，以便在维修或保养中减少伤人的危险性。
维修或保养不当，会损坏车辆或给车辆带来安全隐患。
这些“警告”、“特别注意事项”和“注意事项”并不详尽。
比亚迪汽车有限公司不可能对违反这些说明所带来的所有潜在危险后果都做出警告和赔偿。
5、本手册包括对装有安全气囊系统（以下称作“气囊”）车辆的维修程序。
参见“警告”、、“特别注意事项”“注意事项”和“保护装置”中的“警告”。
473QB发动机曲轴后油封保养的作业指导书
后油封涂胶
后油封涂胶后
压装后油封
压装油封后
装配飞轮
操作要领：
1、装飞轮：将飞轮定位销孔与曲轴定位销对准装入； 2、擦飞轮：装飞轮前先用棉布擦净飞轮后端面，打紧飞轮螺栓后用棉布擦 净飞轮前端面； 3、用手带入螺栓2～3扣，采取十字交叉法，用力矩扳手拧紧，拧紧力矩： 95～100N.m
装配离合器
4用专用辅具将曲轴后油封垂直压入主轴承孔内要求油封顶面与油封座孔内倒5油封装配完成后用棉布擦拭被挤出的密封胶
473QB发动机更换曲轴后油封作业指导书
ቤተ መጻሕፍቲ ባይዱ
拆卸后油封
拆卸顺序： 拆变速器总成→拆离合器→拆飞轮→拆曲轴后油封 注意事项： 拆下的零部件和螺栓需放置在干净的物料盒内，保证零部件的清 洁度。 操作要领： 1、齿轮油用干净物料盒回收利用； 2、将变速器总成从整车拆下； 2、用飞轮限位器或其他限位工具卡住飞轮，依次拆下离合器、飞 轮，妥善放置； 3、拆下后油封，用平口起子从唇口方向向外撬出曲轴后油封，注 意在平口起子下垫棉布，避免损伤曲轴法兰面损伤； 4、拆下后的曲轴后油封不能与离合器、飞轮放置在同一个物料盒 内，以免离合器、飞轮表面粘有油迹，影响性能。
装配后油封
装配顺序： 曲轴后油封压装→安装飞轮→安装离合器→安装变速器总成 操作要领： 1、装配曲轴后油封前，检查曲轴法兰面外圆是否损伤； 2、用蘸肥皂水的棉布擦拭曲轴法兰面外圆和油封安装孔，再用干棉布擦净； 3、在新油封外圈均匀涂胶，在油封外圈均匀涂抹一圈平面密封胶（密封胶型号： 天山1587），宽度覆盖整个油封外圈，厚度以敷满、看不见油封外圈橡胶为宜； 4、用专用辅具将曲轴后油封垂直压入主轴承孔内，要求油封顶面与油封座孔内倒 角线平齐； 5、油封装配完成后，用棉布擦拭被挤出的密封胶。
比亚迪s7维修维修手册(2010比亚迪维修)
4.转动曲轴皮带轮，使其上止点（TDC）标记与指针对齐。
5.拆下水泵皮带轮。
6.拆下缸盖罩。
7.拆下曲轴皮带轮。
8.拆下油底壳。
9.在缸体下方，用千斤顶和木块支撑发动机。
10.使发电机远离正时罩，然后拆下正时罩。
11.给无声正时链张紧器座表面涂上发动机机油。
用螺丝刀撬开无声正时链张紧器座上的孔，然后拆除螺栓1 ．并松开螺栓2。
12.拆除无声正时链张紧器座。
13.拆下张紧链板组件和导向链板组件。
14.取下无声正时链条。
安装注意：使无声正时链远离磁场。
1.将曲轴置于上止点（TDC）位。
将曲轴链轮上的 TDC标记与机油泵上的指针对齐。
2.将 1 号活塞置于上止点位。
凸轮轴链轮上的“UP”标记应当位于上部．而凸轮轴链轮的上止点槽应当与缸盖的上边缘对齐。
3.将无声正时链安装在曲轴链轮上，色片要对准曲轴链轮上的 TDC 标记。
4.将无声正时链安装到凸轮轴链轮上，指针要对准三块色片（473QB型发动机）。
5.将无声正时链安装到凸轮轴链轮上，指针要与两块色片的中心对齐（473QA型发动机）。
6.给张紧链板螺栓轴的螺纹涂上发动机机油；并安装张紧链板组件和导向链板组件。
7.安装张紧器座，并轻轻拧上螺栓。
8.给张紧器座的滑动面涂上发动机机油。
9.顺时针旋转张紧器座，来压紧张紧链板组件，安装剩余的螺栓，并将其锁紧。
10.检查正时罩上曲轴前油封有无损坏。
如果油封损坏，则更换曲轴前油封。
11.将正时罩配合表面、螺栓和螺栓孔上的旧平面密封胶清除。
12.清洁正时罩配合表面，并进行干燥。
13.将平面密封胶均匀地涂抹在正时罩与缸体配合的面及各孔的内螺纹上。
注意：z沿虚线涂敷2mm～3mm宽的平面密封胶。
z给正时罩上的缸体上表面接触面涂敷3mm～4mm宽的平面密封胶。
z零件涂敷平面密封胶后，如果超过4分钟或4分钟以上还没有进行安装，则不得进行安装。
正确的做法是，清除旧的残留物，重新涂敷平面密封胶。
14.安装正时罩。
15.安装油底壳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章发动机 (3)第一节概述................................................................................................ .. 3一、主要技术参数............................................................................................ .. 3二、维修技术数据............................................................................................ .. 4三、BYD473QB/QE汽油机拧紧力矩表.............................................................. .. 6四、BYD473Q汽油机差异件清单 (8)第二节气缸盖 ................................................................................................... .. 9一、气门间隙调节............................................................................................ .. 9二、曲轴减振皮带轮的拆卸与安装 (10)三、正时链条的拆卸与安装 (10)四、曲轴前油封的安装 (19)五、气缸盖罩的拆卸 (19)六、气缸盖的拆卸 (20)七、凸轮轴链轮的拆卸与安装 (26)八、凸轮轴相位传感器信号板的更换 (31)九、气缸盖翘曲检测 (33)十、摇臂总成的拆卸 (34)十一、摇臂与摇臂轴的分解与重新组装 (35)十二、摇臂与摇臂轴的检测 (37)十三、凸轮轴的拆卸 (38)十四、凸轮轴的检测 (39)十五、气门、气门弹簧及气门油封的拆卸 (40)十六、气门的检测 (40)十七、气门挺杆与气门导管间隙的检测 (41)十八、气门导管的更换 (42)十九、气门座的检修 (45)二十、气门、气门弹簧及气门油封的安装 (47)二十一、凸轮轴的安装 (49)二十二、摇臂总成的安装 (50)二十三、气缸盖的安装 (50)二十四、气缸盖罩的安装 (58)第三节气缸体 (60)一、连杆和曲轴轴向间隙的检测 (62)二、曲轴主轴瓦的更换 (63)三、连杆轴瓦的更换 (66)四、油底壳的拆卸 (69)五、曲轴和活塞的拆卸 (71)六、曲轴的检测 (74)七、气缸体和活塞的检测 (76)八、活塞、活塞销和连杆的更换 (79)九、连杆螺栓的检测 (86)十、曲轴的安装 (86)1十一、油底壳的安装...................................................................................... .. 89第二章润滑系统...................................................................................................... . 92一、机油压力开关的检测 (93)二、机油压力的测试...................................................................................... .. 93三、发动机机油的更换.................................................................................... . 94四、发动机机油滤清器的更换......................................................................... . 94五、机油滤清器连接螺管的更换 (95)六、机油泵的大修 (97)七、迷宫盖板的安装 (100)八、机油压力开关的更换.............................................................................. . 101第三章进气歧管和排气系统 (103)一、进气歧管的拆卸与安装 (103)二、排气歧管的拆卸与安装 (104)第四章发动机冷却系统.............................................................................................. . 105一、调温器的检测......................................................................................... . 106二、水泵的检测........................................................................................... .. 106三、水泵的更换........................................................................................... .. 107四、调温器的更换......................................................................................... . 107五、冷却液温度传感器的更换...................................................................... .. 108第五章燃油和排放系统.............................................................................................. . 1092第一章发动机第一节概述BYD473QB/QE 发动机采用我公司自主研发的电子控制燃油喷射系统，具备先进的自诊断功能。
喷射系统采用多点、顺序喷射，具有升功率大、油耗低、噪声小、污染低、结构紧凑等特点。
在各种工况下，BYD473QB/QE发动机均可在佳状态下工作，可以保证其配载的整车具有可靠的安全性、驾驶的舒适性、最佳的经济性和完美的环保性能。
一、主要技术参数BYD473QB/QE 型发动机的主要技术参数见下表。
3二、维修技术数据BYD473Q汽油机差异件清单零型号件BYD473QB BYD473QE 名称号气缸盖机械加工合件BYD473QA-1003400BYD473QE-1003400曲轴BYD473QB-1005021BYD473QD-1005021摇臂机构BYD473QA-1003060BYD473QE-1003060凸轮轴总成BYD473QA-1006010BYD473QE-1006010进气歧管组件BYD473QA-1008020BYD473QE-1008020进气歧管支架BYD473QA-1003601BYD473QE-1003601进气歧管双头螺柱BYD473QA-1003054BYD473QE-1003054燃油分配器总成BYD473QA-1121010BYD473QE-1121010碳罐控制阀BYD473QA-1130020BYD473QE-1026300碳罐控制阀支架BYD473QA-1130015BYD473QE-1130015出水管焊接组件ⅡBYD473QA-1303200BYD473QE-1303200节气门体BYD473QA-1132020BYD473QE-1132110节气门位置传感器BYD473QA-3611030BYD473QE-3611700爆震传感器BYD473QA-3611040BYD473QE-3611400曲轴位置传感器BYD473QA-3611050BYD473QE-3611200冷却液温度传感器BYD473QA-3611060BYD473QE-3611100进气压力温度传感器BYD473QA-3611070BYD473QE-3611500前氧传感器BYD473QA-3611080BYD473QE-1211100怠速步进电机BYD473QA-3611090BYD473QE-1026200点火线圈总成IB5-3705100BYD473QE-3705010发动机线束支架ⅩIB5-1024217IB5-4016214发动机线束支架Ⅻ无IB5-4016215EGR 控制阀无BYD473QE-3615100 EGR 阀座无BYD473QE-1003501 EGR 阀垫片无BYD473QE-1003507 EGR 阀座垫片无BYD473QE-1003502 EGR 阀双头螺柱无BYD473QE-1003506 EGR 阀座支管无BYD473QE-1003505进气歧管过渡垫无BYD473QE-1008021进气歧管垫片无BYD473QE-1008024 OCV 阀组件无BYD473QE-1003700气缸盖螺堵无BYD473QE-1003055气缸盖螺堵垫片无BYD473QE-1003056 EGR 回水软管无BYD473QE-1303016第二节气缸盖一、气门间隙调节注意：只有当气缸盖温度低于38℃时才可调节气门。
1.拆卸气缸盖罩。
2.转动曲轴，将1缸活塞置于上止点（TDC )。
凸轮轴链轮上的“UP”标记应当位于顶部，而凸轮轴链轮的上止点槽应当与气缸盖的上边缘对齐。
3.为需要进行检查的气门选择适当的塞尺。
BYD473QB 型发动机：进气门间隙：0.25 mm±0.02mrn排气门间隙：0.29 mm±0.02mmBYD473QE 型发动机：进气门间隙：0.20 mm±0.02mrn排气门间隙：0.25 mm±0.02mm4.将塞尺插入调整螺钉与气门杆端部之间将其前后滑动；应该能感觉到存在轻微的阻力。
5.如果感到阻力太大或太小，松开防松调节螺母,然后，用螺丝刀旋转调节螺钉，直至拖动塞尺有适当的阻力为止。
96.拧紧拧紧放松调节螺母，并重新检查间隙；如有必要，重复上述调整过程。
7.顺时针旋转曲轴。
