电路试题库(三)+答案

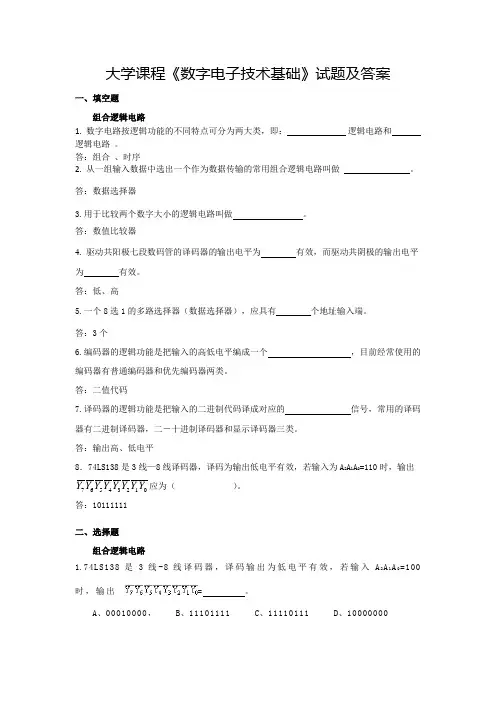

大学课程《数字电子技术基础》试题及答案(三)
大学课程《数字电子技术基础》试题及答案一、填空题组合逻辑电路1. 数字电路按逻辑功能的不同特点可分为两大类，即： 逻辑电路和 逻辑电路 。
答：组合 、时序2. 从一组输入数据中选出一个作为数据传输的常用组合逻辑电路叫做 。
答：数据选择器3.用于比较两个数字大小的逻辑电路叫做 。
答：数值比较器4. 驱动共阳极七段数码管的译码器的输出电平为 有效，而驱动共阴极的输出电平为 有效。
答：低、高5.一个8选1的多路选择器（数据选择器），应具有 个地址输入端。
答：3个6.编码器的逻辑功能是把输入的高低电平编成一个 ，目前经常使用的编码器有普通编码器和优先编码器两类。
答：二值代码7.译码器的逻辑功能是把输入的二进制代码译成对应的 信号，常用的译码器有二进制译码器，二－十进制译码器和显示译码器三类。
答：输出高、低电平8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（ ）。
答：10111111二、选择题组合逻辑电路1.74LS138是3线-8线译码器，译码输出为低电平有效，若输入A 2A 1A 0=100时，输出= 。
A 、00010000，B 、11101111C 、11110111D 、10000000答：B2.在下列逻辑电路中，不是组合逻辑电路的是（ ）。
A 、译码器B 、编码器C 、全加器D 、寄存器 答：D3.在下列逻辑电路中，不是组合逻辑电路的是（ ）。
A. 译码器B. 编码器C. 全加器D.寄存器 答：D4. 八选一数据选择器组成电路如下图所示，该电路实现的逻辑函数是Y= 。
A. ABC ABC ABC ABC +++ B. ABC ABC + C. BC ABC +D. ABC ABC ABC ABC +++ 答：D5.七段显示译码器是指 的电路。
A. 将二进制代码转换成0~9数字B. 将BCD 码转换成七段显示字形信号C. 将0~9数字转换成BCD 码D. 将七段显示字形信号转换成BCD 码 答：B6.组合逻辑电路通常由 组合而成。
电路分析选择题试题库
1-1.电路分类按电路参数分有 BD ，按电路性质分有 AC 。
（A.线性电路 B.集总参数电路 C.非线性电路 C.分布参数电路）1-2.实现信息的传送和处理的电路称为_B _电路。
（A ．电工 B ．电子 C ．强电 ）1-3.实现电能的输送和变换的电路称为__C __电路。
（A ．电子 B ．弱电 C ．电工 D ．数字）1-4.实际电路的几何尺寸远小于其工作信号波长，这种电路称为 B 电路。
（A ．分布参数 B ．集总参数）1-5.若描述电路特性的所有方程都是线性代数方程或线性微积分方程，则这类电路是 A 电路。
（A ．线性 B ．非线性）2-1.电压的单位是 B ，电流的单位是 A ，有功功率的单位是 D ，能量的单位是 E 。
（A.安培 B.伏特 C.伏安 D.瓦 E.焦耳 F.库仑）2-2.某元件功率为正（0P >），说明该元件__B __功率，则该元件是__D __。
（A ．产生 B ．吸收 C ．电源 D ．负载 ）2-3.电容是 BC 元件，电容上的电压 F ，流过电容的电流 E 。
（A.耗能 B.储能 C.记忆 D.无记忆 E.能跃变 F.不能跃变）2-4.图示电路中a 、b 端的等效电阻R ab 在开关K 打开与闭合时分别为 A 。
A. 10 ，10 B. 10，8 C. 10，16 D. 8，102-5..电位的单位是 A ，无功功率的单位是 E ，视在功率的单位是 C ，电荷的单位是 F ，电流的单位是 B 。
（A.伏特(V) B.安培(A) C.伏安(VA) D.瓦(W) E.泛尔(Var) F.库仑(C)） 2-6. 电容电压u c 具有连续性，所以电容上的电压 B ，电容具有记忆 C 。
（A.能跃变 B.不能跃变 C.电流作用 D.电压作用）2-7.独立电源有 A 和 B 两种。
（A.电压源 B.电流源 C.受控源）2-8.电感在直流稳态电路中相当于 A ，在高频交流电路中相当于 B 。
电路分析试题库及答案
电路分析试题库及答案导语："电路分析"是与电力及电信等专业有关的一门基础学科。
它的任务是在给定电路模型的情况下计算电路中各部分的电流i和（或）电压v。
下面是小编收集的电路分析试题库及答案，提供给大家参考，希望你们喜欢！试题库（1）直流电路一、填空题1、电流所经过的路径叫做电路，通常由电源、负载和传输环节三部分组成。
2、无源二端理想电路元件包括电阻元件、电感元件和电容元件。
3、通常我们把负载上的电压、电流方向（一致）称作关联方向；而把电源上的电压和电流方向（不一致）称为非关联方向。
4、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL 定律体现了电路中任意结点上汇集的所有支路电流的约束关系， KVL 定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
5、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
6、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3 Ω。
7、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源S I 20 A，内阻iR 1 Ω。
8、负载上获得最大功率的条件是电源内阻等于负载电阻，获得的最大功率min P US2 /4R0 。
9、在含有受控源的电路分析中，特别要注意：不能随意把控制量的支路消除掉。
三、单项选择题1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ）A、一定为正值B、一定为负值C、不能肯定是正值或负值2、已知空间有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为（ B ）A、6VB、－6VC、14V3、当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式应为（ B ）A、RiuB、RiuC、 iRu4、一电阻R上u、i参考方向不一致，令u=－10V，消耗功率为0.5W，则电阻R为（ A ）A、200ΩB、－200ΩC、±200Ω5、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（ B ）A、10VB、20VC、30V 6、已知接成Y形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ）A、全是10ΩB、两个30Ω一个90ΩC、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。
电工试题及答案3
2016级中职高考班第四次《电工》月考试卷班级 姓名 成绩一、单项选择题(每题2分，共14分)1、在纯电容正弦交流电路中，下列各式正确的是（ ）。
A. CCX U i = B.C U i Cω=C.C U I Cω= D. C CU I ω= 2、在单一参数的交流电路中，已知某元件两端的电压)45sin(36+=t u ωV ，通过的电流)135sin(4+=t i ωA ，则该元件是（ ）。
A. 电阻B. 电容C. 电感D.不能确定3、RLC 串联正弦交流电路中，U R =40V ，U L =70V ，U C =30V ，则电路总电压为（ ）。
A. 50VB. 40VC. 70V D ．150V4、RLC 串联正弦交流电路中，当电源频率由低到高变化时，下列正确的是（ ）。
A. 频率较低时，电路呈容性；随着频率升高电路变为阻性、进而变为感性 B. 频率较低时，电路呈感性；随着频率升高电路变为阻性、进而变为感性 C. 频率较低时，电路呈容性；随着频率升高电路变为阻性、进而再变为容性 D. 频率较低时，电路呈感性；随着频率升高电路变为阻性、进而再变为感性5、电路的视在功率表示的是（ ）。
A.实际消耗的功率 B. 设备的容量 C.随时间交换的状况 D. 做功情况6、测量某电源电动势 E 和内阻r 的关系曲线如图1所示，根据曲线判断以下正确的为（ ）。
A 、E =5V r =0.5ΩB 、E =10V r =0.5ΩC 、E =5V r =1ΩD 、E =10V r =1Ω 7、用电压表测得电路端电压为零，这说明（ ）。
A 、外电路断路B 、外电路短路C 、外电路上电流比较小D 、电源内阻为零二、多项选择题（每题3分，共9分）1、可以用来计算电阻元件功率的公式为（ ）A.UIB.I 2RC.U 2/RD.UIt 2、在图2中，当滑线变阻器R 3滑片向上移动触点时，则（ ）。
A 、A 的读数减小B 、V 的读数增大，C 、V 和A 的读数都减小D 、V 和A 的读数都增大3、在图3中，各灯泡的规格相同，当HL3断路时，出现的现象是（ ）。
电工基础试题及参考答案 (3)
1电工基础试题及参考答案试 题一、填空题（每小格2分，共30分）1．长1000m ，截面积为0.1mm 2的铜导线（/m m m 0175.02⋅Ω=ρ，20=t ℃，/0041.0=α℃）在100℃时的电阻值为________Ω。
2．图1-2中，设0点为参考点，V c =2.5V ，V b =4.5V ，电阻R 1=R 2=R 3，则电位V a =_____V ，电压U ba =_____V 。
3．图1-3中，R 1=2Ω，R 2=4Ω，R 3=5Ω，R 4=3Ω，则R ab =_____Ω。
图1-2图1-34．已知某负载两端电压)2513sin(103π+=t u V ，电流)2513sin(56π-=t i A ，则U =____V ，I =_____A ，负载复阻抗Z =_____Ω。
5．在图1-5中，交流电流i 1的有效值为3A ，i 2的有效值为4A ，则总电流i 的有效值I=_____A 。
6．在图1-6中，开关K 断开前，电路处于稳态，则当t =0时开关K 断开，电路的时间常数=τ_____s 。
图1-5 图1-67．将某一电感性负载接在f =50Hz 的交流电源上，已知U =100V ，ϕ = 10A ，消耗功率P =600W ，则电路的功率因数cos ϕ=_____，负载电阻R =_____Ω，电感L =_____H 。
8．在串联谐振电路中，已知信号源电压的有效值E =1V ，频率f =1MHz ，调节电容器C 使用电路达到谐振，此时电流I 0=100mA ，电容器端电压U e =100V ，则电路元件参数R =_____Ω，L =_____mH ，C =_____pF 。
二、选择题（每题正确答案仅一个，将其序号填入括号内，每小题5分，共30分） 1．在图2-1中，R 1阻减小时，则：（ ）A ．电压源E 产生的电功率将减小B ．电压源E 产生的电功率将增大C ．电压源E 消耗的电功率将减小D ．电压源E 消耗的电功率将增大2．在图2-2中，若正弦交流电压u 的有效值保持不变，而频率由高变低时，各白炽灯（纯电阻性）亮度的变化规律是（ ）A ．各灯亮度均不变B ．灯1变暗，灯2亮度不变，灯3变亮C ．灯1变亮，灯2亮度不变，灯3变暗D ．灯1、灯2变亮，灯3变暗。
《电路分析基础》试题及答案
1〕1S 2〕0.5S 3〕2S
6、1 电阻和2H电感并联一阶电路中，电感电压零输入响应为_______
1〕 2〕 3〕
7、4 电阻、1H电感和1F电容串联二阶电路的零输入响应属于_______情况。
1〕过阻尼2〕欠阻尼3〕临界阻尼
8、RLC并联正弦电流电路中， 那么总电流为_______A。
三、单项选择题〔建议每题2分〕
1、当电路中电流的参考方向与电流的真实方向相反时，该电流〔B〕
A、一定为正值B、一定为负值C、不能肯定是正值或负值
2、空间有a、b两点，电压Uab=10V，a点电位为Va=4V，那么b点电位Vb为〔B〕
A、6V B、－6V C、14V
3、当电阻R上的 、 参考方向为非关联时，欧姆定律的表达式应为〔B〕
6. (2) 7. (1) 8. (2) 9. (1) 10. (3)
三、简答题〔每题6分，共30分〕
1、由网孔方程 求得
2、由叠加定理求得 。
3、
4、
5、 ,
四、计算题〔每题10分，共20分〕
1、
2、
第2章试题库
一、填空题〔建议较易填空每空0.5分，较难填空每空1分〕
1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三局部组成。
3、计算图示电路中负载电阻获得的最大功率。
4、图示电路原已稳定， 闭合开关，求 的电容电压
5、图示电路中电流 求稳态电流 。
四、计算题
1、用网孔分析法计算图示电路中的网孔电流 和 。
2、图示正弦电流电路中， V，求电流 和 。
电路分析根底试题参考答案—III
一、单项选择题(每题2分，共40分)
电路基础模拟考试试题三
电路基础模拟考试试题三课程名称：____电路基础 考试形式： 闭 卷学习中心：_________ 考试时间： 90分钟姓 名：_____________ 学 号：一、选择题（共8小题，每小题4分，共32分）。
每题给出四个答案，其中只有一个是正确的，请将正确答案的标号（A 或B 或C 或D ）写在题号前的横线 上。
1、图1所示电路中，U 等于 (A) 10V (B) 13V (C) 16V (D) 0V 答案：C解析：=2310=16V U ⨯+2、图2所示电路中，I 等于 (A) 6A (B) 2A (C) 4A (D) 10A 答案：B 解析：12=6=2A 3I -3、已知电路如图3所示，电流源s I 产生的功率s P 等于 A 30W B 60W C 20W D 100W 答案：B解析：=221010=W S P ⨯⨯+（）60+-+U -图1图2I4、电路如图4所示，ab R 等于A 3ΩB 6ΩC 2ΩD 9Ω 答案：A解析：见模拟题串讲5、图5所示电路已处于稳态，t ＝0时开关S 由1打到2，则u (0+)等于 (A) 4V (B) －4V (C) 12V (D) －12V 答案：D解析：见直流源作用下动态电路初始值的计算6、图6所示电路，U R ＝6V ，U L ＝11V ， U C ＝19V ，则U 等于 (A) 6V (B) 8V (C) 10V (D) 36V 答案：C解析：10V U ==7、如图7所示电路，正弦电源角频率s rad /2＝ω,若6s U V =,则电流2I 等于A 0.5AB 1AC 1.5AD 0.25A 答案：C解析：见模拟题串讲8、如图8所示电路中.1I 等于A 10AB 10∠36.90AC 20∠36.90AD 4∠-36.90A答案：Dab+-()u t图5+-•••U图 6+-SU 4H.2I图7SU +1I图8解析：见模拟题串讲二、填空题（共6小题，每小题5分，共30分）。
大工19春《电路分析基础》在线作业3参考答案
大工19春《电路分析基础》在线作业3
试卷总分:100 得分:0
一、单选题(共6 道试题,共30 分)
1.正弦交流电流的有效值等于其最大值的( )倍。
A.0.577
B.0.707
C.1.414
D.1.732
正确答案:B
2.大写字母Q表示( )。
A.平均功率
B.有功功率
C.无功功率
D.视在功率
正确答案:C
3.星形连接中,L1、L2、L3三条端线和由中性点引出的输电线,这四条线中,哪条线是零线?( )
A.L1
B.L2
C.L3
D.由中性点引出的输电线
正确答案:D
4.将三相电源每相绕组的首末端依次相连,形成闭合回路,首末相连端引出输电线L1、L2、L3对外进行供电,这种连接方式称为( )。
A.串联
B.并联
C.星形连接
D.三角形连接
正确答案:D
5.△-△系统适用于( )。
A.单相电路
B.三相三线制。
电路分析试题及答案(第三章)
相量图形：1、下图中，R 1=6Ω，L=0.3H ，R 2=6.25Ω，C=0.012F,u (t)=)10cos(210t ,求稳态电流i 1、i 2和i 3，并画出电路的相量图。
解：V U0010∠= R 2和C 的并联阻抗Z 1= R 2//（1/j ωC ）=(4-j3)Ω， 输入阻抗 Z = R 1+j ωL +Z 1 =10Ω，则：A Z U I 0010110010∠=∠== A R Z I I 0211287.368.0-∠== A U C j I 02313.536.0∠== ω 所以：A t i )10cos(21=A t i )87.3610cos(28.02ο-= A t i )13.5310cos(26.02ο+=相量图见上右图2、下图所示电路，A 、B 间的阻抗模值Z 为5k Ω，电源角频率ω=1000rad/s ，为使1U 超前2U 300，求R 和C 的值。
解：从AB 端看进去的阻抗为Cj R Z ω1+=， I213其模值为：Ω=+=k CR Z 5)1(22ω （1） 而2U /1U =)arctan()(112CR CR ωω-∠+由于1U 超前2U 300，所以ωCR =tan300=31 （2）联列（1）、（2）两式得R =2.5k Ω，C =0.231μF3、测量阻抗Z 的电路如下图所示。
已知R=20Ω，R 2=6.5Ω，在工频(f =50Hz)下，当调节触点c 使R ac =5Ω时，电压表的读数最小，其值为30V ，此时电源电压为100V 。
试求Z 及其组成的元件的参数值。
(注意：调节触点c ，只能改变cd U 的实部，电压表读数最小，也就是使实部为零，cd U 为纯虚数，即cdU =±j30V)解：UZR R U R R U ac cd++-=22调节触点c ，只能改变cd U 的实部，其值最小，也就是使实部为零，cd U 为纯虚数，即cdU =±j30V ， 因此上式可表示为：±j 30=-25+(100⨯6.5)/(6.5+Z ) 解得：Z=(4.15±j 12.79)Ω 故：R Z =4.15ΩL =40.7mHC =249μF4、电路如下图所示，已知f =1kHz ，U =10V ，U 1=4V ，U 2=8V 。
电路基础试题及答案
电路基础试题及答案【篇一：电路分析基础试题大全及答案】路分析基础”试题(120分钟)—iii一、单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。
每小题2分，共40分） 1、图示电路中电流i等于（）1）1a2）2a3）3a4）4a2、图示单口网络的短路电流isc等于（）1?1）1a2）1.5a6v3）3a4）-1a?3、图示电路中电压 u等于（） 1）4v 2）-4v3）6v4）-6v4、图示单口网络的开路电压uoc等于（） 1）3v1- 10v +-u+6v3v3）5v4）9v5、图示电路中电阻r吸收的功率p等于（） 1）3w2）4w3）9w4）12w6、图示电路中负载电阻 rl吸收的最大功率等于（） 1）0w2）6w 3）3w4）12w2?5:1rl4?ab8、图示电路中开关断开时的电容电压uc(0?)等于（1）2v22v3）4v4）0v9、图示电路开关闭合后的电压uc(?)等于（）1）2v 2）4v3）6v4）8v10、图示电路在开关断开后电路的时间常数等于（ 1）2s 2）3s 3）4s4）7s11、图示电路的开关闭合后，电感电流i(t)等于（）1）5e?2ta2）5e?0.5ta3）5(1?e?2t) a4）5(1?e?0.5t)a12、图示正弦电流电路中电压u(t)的振幅等于（） 1）1v 2）4v36v+uc-）1fi1h1huus(t)?cos(2t)v4）20v13、图示正弦电流电路中电压u(t)的初相等于（） 1）36.9?2）?36.9? 3）?53.1?4）53.1?14、图示单口网络相量模型的等效阻抗等于（） 1）(3+j4) ? 2）(0.33-j0.25) ? 3）(1.92+j1.44) ? 4）(0.12+j0.16) ?15、图示单口网络相量模型的等效导纳等于（）1）(0.5+j0.5) s 2）(1+j1) s 3）(1-j1) s 4）(0.5-j0.5) s16、图示单口网络的功率因素为（） 1）0.8 2）0.7073）-0.6 4）0.617、图示电路中电阻r吸收的平均功率p等于（）1）12.5w43?usuus(t)?5cos(2t)v+_j4?aj1?b3?0.25fbu3h3）32w4）25w18、图示电路中负载获得的最大平均功率等于（）1）2.5w2）5w3）10w4）20wuus(t)?10cos(3t)v19、图示单口网络的等效电感为（） 1）1h2）2ha3）3.5h4）4hb20、图示谐振电路的品质因数为（） 1）0.01 2）13）101f4）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。
电路分析综合模拟试题三(含答案)
电路分析试题一、单项选择题（每小题2分，共40分）从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入括号内。
1，图示电路中，2A电流源发出功率P等于( B )(1)4W (2) －8W(3) －4W (4) 16W2，图示电路中，电流I等于( C ) (1) 1A (2) 4.33A(3) 3A (4)－1A3，图示单口网络的等效电阻等于( D ) (1)2Ω(2) 4Ω(3) －2Ω(4) 0Ω10A4AR0I2A4，图示电路中，u s (t) = 4sin2t V ，则单口网络相量模型的等效阻抗等于( A ) (1) ( 2－j2) Ω (2) ( 2－j1) Ω (3) ( 2+j2) Ω (4) ( 2+j1) Ω5，图示电路中，u s (t) = 42cos2t V ，则单口网络输出的最大平均功率等于( B ) (1) 2W (2) 1W (3) 4W (4) 3W6，图示电路中，i(t) = 102cos4t A ，则单口网络相量模型的等效导纳等于( C ) (1) （0.4+ j0.2）S (2) （2+ j1）S (3) （0.4－j0.2）S (4) （2－j1）S0.5F2Ω_+u_+u sba0.25F_+u7，图示电路中，电流I等于( D ) (1) 10A (2) 0A(3)－10A (4)∞A8，图示电路中，电压U等于( A ) (1) －3V (2) 3V(3) 6V (4) －6V9，图示单口网络的电压电流关系为( A ) (1) u=4i+ 4 (2) u=―4i－8(3) u=8i+8 (4) u=－8i－810，图示电路的开关闭合后，电容电流i(t)C )（1）0.5s (2) 10s （3）2s (4) 3s+10V_+U_ _+3Vba _+i 10V u cu c(0+)=6V11，图示单口网络相量模型的等效阻抗等于( B )(1) ( 4+j4) Ω(2) ( 4+j3) Ω(3) ( 4+j5) Ω(4) ( 4+j2) Ω12，图示电路中，开关闭合前电路无储能，则开关闭合后电流i(t)的初始值i(0+)等于( D )(1) 0A (2) －2A(3) A (4) 2A13，图示电路中，耦合电感并联的等效电感L ab等于( A )（1）2H (2) 3H (3) 8H (4) 12H1HaU_+j3Ω_+i10V u c3Ω14，图示电路中，电压u 1=4V ，则电压u 2等于( C )(1) 16V (2) 1V (3) －1V (4) –16V15，图示电路中，u s (t) = 2cos (t+450)V ，则电压u c (t)与电流i(t)的相位关系( B ) (1) u c (t)超前i(t) 900 (2) u c (t)滞后i(t) 900(3)u c (t)超前i(t) 450 (4) u c (t)滞后i(t) 45016，图示电路的开关闭合后，电感电压u L 的时间常数 等于( C )（1）4s (2) 8s (3) 2s (4) 1s_+u Su c2A_ +u L_+u 12i 1i 217，图示电路中，u s (t) = 202cos (2t －450)mV ，则电流i(t)等于( D ) (1)102cos (2t+900) mA (2) 10cos (2t+900)mA (3)102cos 2t mA (4) 10cos 2t mA18，图示电路中，网孔电流i 1 = 3A ，则网孔电流i 2 等于( B ) (1)－3A (2) －4A (3) 4A (4) 3A19, 图示并联谐振电路的谐振角频率0等于( D )(1) 1 rad/s (2) 10 rad/s(3)100 rad/s (4) 1000 rad/s20, 图示串联谐振电路的品质因数Q 等于( C )_+u s0.25F_u S +1Ω _+5V _+10V2Ω(1)1 (2) 10(3) 100 (4) 0.01二，计算题（每小题15分，共60分）1，对下图电路，问R L=？有P Lmax，并求P Lmax。
电工三级试题(附参考答案)
电工三级试题（附参考答案）一、单选题（共60题，每题1分，共60分）1、三相鼠笼型异步电动机在启动时启动电流很大，但启动转矩并不大，其原因是A、转子转速低B、转子电压小C、转子功率因数低D、转子电流小正确答案：C2、电流源的电流是6A,可等效变换成12V的电压源,与电流源并联的内阻为()A、1ΩB、2ΩC、2.5ΩD、12Ω正确答案：B3、晶体管接近开关用量最多的是A、电容型B、高频C、光电型D、电磁感应型正确答案：B4、绕线转子异步电动机的串级调速是在转子电路中引入（）A、调速电阻B、反电动势C、频敏变阻器D、调速电抗器正确答案：B5、叠加定理为：由多个电源组成的()电路中，任何一个支路的电流(或电压)，等于各个电源单独作用在此支路中所产生的电流(或电压)的代数和A、非线性B、线性C、直流D、交流正确答案：B6、交磁电机扩大机中补偿绕组的并联电阻如出现短路故障，会导致加负载后电压A、保持不变B、下降C、上升正确答案：C7、三相异步电动机转子的额定转速与同步转速、转差率之间的关系为（）。
A、N=（S-1）NoB、N=SNoC、N=NoD、N=（1-S）No正确答案：D8、在交流电路中，一般变压器的电压.电流指的是（）值。
A、最大B、有效C、平均D、最小正确答案：C9、职业既是人们谋生的手段，又是人们与( )进行交往的一种主要渠道。
A、设备B、社会C、他人D、工具正确答案：B10、电机的绝缘等级为E级，其最高容许温度为A、120B、155℃C、105D、130℃正确答案：A11、下列三种放大器中，输入阻抗高、输出阻抗低的放大器是（）。
A、共集电极放大器B、共发射机放大器C、共基极放大器正确答案：A12、某段磁路长度与其磁场强度的乘积，称为该段磁路的A、磁阻B、磁通C、磁压D、磁通势正确答案：C13、连续写STL指令表示并行汇合，STL指令最多可连续使用（）次。
A、16B、32C、无限D、8正确答案：D14、三相笼型异步电动机用自耦变压器70%的抽头降压起动时，电动机的起动转矩是全压起动转矩的A、0.7B、0.49C、0.36正确答案：B15、三相异步电动机降压启动的常见方法有（）种。
电路分析试题库(有答案)
试题库（1）直流电路一、填空题1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
3、通常我们把负载上的电压、电流方向（一致）称作 关联 方向；而把电源上的电压和电流方向（不一致）称为 非关联 方向。
4、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
56789123 4567891A 2A 、6V B 、－6V C 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ）A 、Ri u= B 、Ri u -= C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ A ）A 、200ΩB 、－200ΩC 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ）A 、10VB 、20VC 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ） A 、全是10Ω B 、两个30Ω一个90Ω C 、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。
A 、储存电场能量B 、储存磁场能量C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大B 、负载电阻减小C 、电源输出的电流增大 9、理想电压源和理想电流源间（ B ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系 四、简答题1、额定电压相同、额定功率不等的两个白炽灯，能否串联使用？答：不能，因为这两个白炽灯的灯丝电阻不同，瓦数大的灯电阻小分压少，不能正常工作，瓦数小的灯电阻大分压多2345U I ；再用R L （34、图1.5.4所示电路中，求2A 电流源之发出功率。
(完整word版)电路分析基础试题大全及参考答案(word文档良心出品)
精心整理试题库薛永培作“电路分析基础”试题(120分钟)—III单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。
每小题2分，共40分） 图示电路中电流i 等于（2） 1）1A 2）2A 3）3A 4）4A2、图示单口网络的短路电流sci 等于（1）1）1A 2）1.5A 3）3A 4）-1A3、图示电路中电压u 等于（2） 1）4V 2）-4V 3）6V 4）-6V4、图示单口网络的开路电压ocu 等于（1）1）3V 2）4V3）5V4）9V5、图示电路中电阻R 吸收的功率P 等于（3） 1）3W 2）4W 3）9W 4）12W6、图示电路中负载电阻L R 吸收的最大功率等于（3） 1）0W2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（1） 1）2Ω 2）4Ω7AΩ2Ω1Ω4i6VΩ2Ω4sci Ω2Ω4+_3VΩ2+_R Ω1A3Ω1Ω26V +_3V+_+-ocu Ω3+_6V5:1LR Ω4-+i2ab3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（2） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（4） 1）2V 2）4V 3）6V4）8V 10、图示电路在开关断开后电路的时间常数等于（2） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（3）1）te 25- A2）te5.05- A3）)1(52te -- A 4）)1(55.0te -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（4）1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（1）1）︒9.362）︒-9.36 3）︒-1.534）︒1.5314、图示单口网络相量模型的等效阻抗等于（3） 1）(3+j4)Ω2）(0.33-j0.25)ΩΩ46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1Hs10+_+_u1Hsu F25.0Vt t u s )2cos()(=Ω3+_+_u2Hsu Vt t u s )2cos(5)(=Ω3+_Ω4j ab3）(1.92+j1.44)Ω 4）(0.12+j0.16)Ω15、图示单口网络相量模型的等效导纳等于（4）1）(0.5+j0.5)S 2）(1+j1)S3）(1-j1)S4）(0.5-j0.5)S16、图示单口网络的功率因素为（4）1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（2） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（1） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（3） 1）1H2）2H 3）3.5H 4）4H 20、图示谐振电路的品质因数为（4） 1）0.01 2）1 3）104）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。
电工三级试题库与参考答案
电工三级试题库与参考答案一、单选题（共60题，每题1分，共60分）1、锉刀长短的选择主要取决与A、加工精度的高低B、工件加工余量的大小C、工件加工面的长短正确答案：C2、稳压二极管的反向特性曲线越陡()A、稳压效果越好B、稳定的电流值越高C、稳定的电压值越高D、稳压效果越差正确答案：A3、测量车间电气设备的绝缘状态时可用A、万用表x10k档B、250V兆欧表C、500V兆欧表正确答案：C4、某三相异步电动机的额定电压为380V，其交流耐压试验电压为（）V。
A、1000VB、500VC、380VD、1760V正确答案：B5、起重机常采用（）电动机才能满足性能的要求。
A、三相鼠笼异步电动机B、绕线式转子异步电动机C、并励式直流电动机正确答案：B6、根据触发器的逻辑功能，触发器可分为RS触发器，JK触发器，D触发器，（）等。
A、J触发器B、T触发器C、M触发器D、Y触发器正确答案：B7、只有牢固树立起职业责任的( )，才可能有自觉的职业道德行为。
A、感觉B、意识C、念头D、传统正确答案：B8、使用的电气设备按有关安全规程，其外壳应有()防护措施。
A、防水B、防锈漆C、保护性接零或接地正确答案：C9、双臂直流电桥主要用来测量A、大电阻B、小电流C、小电阻D、中电阻正确答案：C10、莫尔条纹是()A、方向不能确定B、垂直光栅刻线方向C、平行光栅刻线方向D、沿任意方向正确答案：B11、在电源中，电动势的方向与电压的方向是A、相同的B、任意C、相反的D、成90度角正确答案：C12、錾削铸铁、青铜、钢时，錾子的楔角取A、50～60ºB、60～70ºC、30～50º正确答案：B13、液压系统中油泵是属于（）A、动力元件B、执行元件C、控制元件D、辅助元件正确答案：A14、对硅稳压管稳压电源进行调试时，应保证在交流电源电压波动()时，直流稳压输出电压稳定不变。
A、0.05B、0.1C、0.15正确答案：B15、在R-C串联电路中()与总电流之间的相位差角,与电路元件R,C的参数及电源频率有关A、电阻 R 上的电压B、电容 C 上的电压C、电容 C 中的电流D、总电压正确答案：D16、戴维南定理最适用于求()中某一条支路的电流A、复杂电路B、简单电路C、单电源电路D、闭合电路正确答案：A17、转速负反馈无静差调速系统是通过采用（）实现无静差调速的A、比例积分调节器B、比例调节器C、积分调节器D、集成运算放大器正确答案：A18、电气设备外壳接地属于A、工作接地B、大接地C、防雷接地D、保护接地正确答案：D19、转速负反馈有差调速系统中，当负载增加以后，转速要变小，系统自动调速以后，可以使电动机的转速（）A、高于原来的转速B、以恒转速旋转速C、低于原来的转速D、等于原来的转速正确答案：C20、攻螺纹时要用切削液，攻钢件时应用（）。
电工三级试题库含答案
电工三级试题库含答案一、填空1、直流电机的转子是由电枢铁心、绕组换向器、转轴和风叶等部分组成，是进行能量转换的重要部分。
2、直流电动机的励磁方式可分为他励、并励、串励和复励。
3、直流电机在额定负载下运行时，其#等级不应超过1.5级。
4、三相变压器的额定容量，是给一次绕组放额定电压时，为保证部温升不超过额定值所允许输出的最大视在功率。
它等于二次绕组额定电压与额定电流乘积的V 3倍。
5、变压器在运行中，绕组中电流的热效应所引起的损耗通常称为铜耗；交变磁场在铁心中所引起的损耗可分为磁滞损耗和涡流损耗，合称为铁耗。
6、由于变压器短路试验时电流较大，而所加电压却很低，所以一般在高压侧加压，使低压侧短路。
7、交流电机绕组单元嵌在槽内的部分叫做有效部分，槽外部分端叫做部。
8、三相异步电动机旋转磁场的转向是由电源的相序决定的，运行中若旋转磁场的转向改变了，转子的转向随之改变。
9、Y系列交流电机的绝缘等级为B级。
10、同步电机的转子有凸极和隐极两种，一般工厂用的柴油发电机和同步电动机的转子为凸式。
11、三相异步电动机的转速取决于磁场极对数P、转差率S和电源频率f O12、绕组烘干常采用下列三种方法烘房烘干法、灯泡烘干法、电流烘干法。
13、电弧的产生是由于触点间隙中的气体被游离，产生大量的电子和离子，使绝缘的气体变成了导体。
电流通过这个游离区时所消耗的电能转变为热能和光能，因此线错误;(5)电机绝缘老化发出光和热的效应。
14、RL1系列螺旋式熔断器，熔体内部充满石英砂。
在切断电流时，石英砂能迅速将电弧熄灭。
15、接触器触点开距、是接触点在完全分开时动静触点之间的最短距离。
16、直流接触器主触点在分析直流电路产生的电弧比交流电弧？难于熄灭，所以通常用灭弧装置。
17、桥式起重机设立零位保护的目的是防止当控制器的??不在零位，电源断电后又重新送电时，电动机起动而发生事故。
18、磁电子仪表的固定部分主要有??和??,转子部分主要由？？、指针和组成。
电路分析试题库(有答案)
第一章试题库一、填空题（建议较易填空每空0.5 分，较难填空每空 1 分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是、对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。
3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。
无源二端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL 定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL 定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
13、电阻均为 9Ω的形电阻网络，若等效为Y 形网络，各电阻的阻值应为 3 Ω。
