蜗轮蜗杆常见普通的规格及尺寸

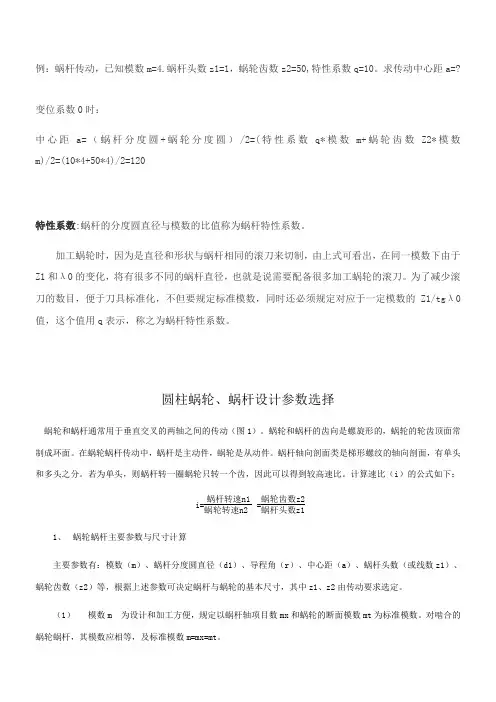

蜗轮蜗杆(常见普通)的规格及尺寸
例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。
求传动中心距a=?变位系数0时：中心距a=（蜗杆分度圆+蜗轮分度圆）/2=(特性系数q*模数m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的分度圆直径与模数的比值称为蜗杆特性系数。
加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一模数下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。
为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。
圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2 =蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。
标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A图1 图2（2） 蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
蜗轮模数安装尺寸
蜗轮模数安装尺寸
根据国际标准，蜗轮和蜗杆配对的制造和安装需要遵循以下尺寸要求：
1. 蜗轮的外径与齿数决定了其模数。
模数被定义为蜗杆传动中每毫米齿宽所含有的齿数。
常见的蜗轮模数有1.0、1.5、
2.0、2.5、
3.0等。
2. 蜗轮的宽度应根据设计要求来确定，常用的宽度范围是蜗杆的2至2.5倍。
3. 蜗轮孔径常采用与蜗杆直径相匹配的孔径尺寸，以确保配对的稳定性。
4. 蜗杆的齿宽应与蜗轮的齿宽相等，并保证牙侧间隙适当，以确保有效的传动和润滑。
5. 蜗杆的蜗旋角决定了传动的速比。
常用的蜗旋角为5°、10°、15°等。
6. 蜗杆轴承应具有足够的强度和刚度，以承受传动载荷并保持稳定运行。
7. 蜗轮蜗杆的安装应保证齿轮中心线的共轴性和正交性，以确保传动的精度和可靠性。
以上是蜗轮模数安装尺寸的基本要求，具体的尺寸参数应根据具体的传动系统设计和制造要求来确定。
在使用时，还需结合实际情况进行适当调整和优化。

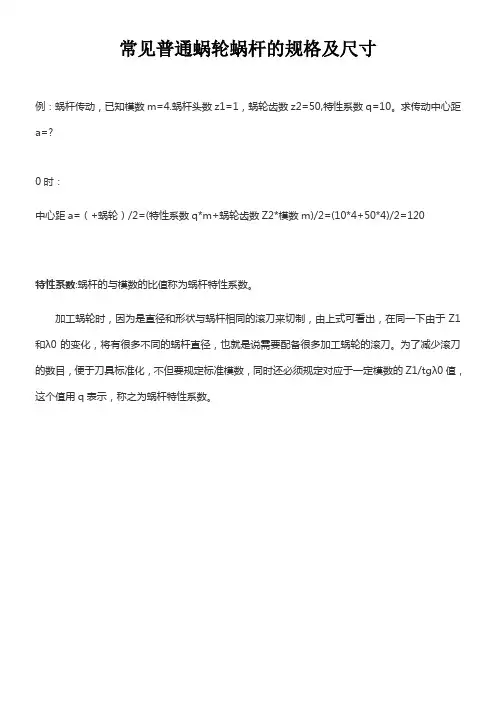

蜗轮蜗杆的规格及尺寸
常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。
求传动中心距a=?0时：中心距a=（+蜗轮）/2=(特性系数q*m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的与模数的比值称为蜗杆特性系数。
加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。
为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。
圆柱蜗轮、蜗杆设计参数选择 蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i ）的公式如下：i=蜗杆转速n1蜗轮转速n2 =蜗轮齿数z2蜗杆头数z11、 蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m ）、蜗杆分度圆直径（d1）、导程角（r ）、中心距（a ）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1） 模数m 为设计和加工方便，规定以蜗杆轴项目数mx 和蜗轮的断面模数mt 为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt 。
标准模数可有表A 查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A 模数m 分度圆直径 d 1蜗杆直径系数 q 20 1620图1图2（2） 蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
蜗轮蜗杆设计参数选择
圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2=蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt 为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。
标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
为了减少蜗轮滚刀数目，在规定标准模数的同时，对蜗杆分度圆直径亦实行了标准化，且与m 有一定的匹配。
蜗杆分度圆直径d1与轴向模数mx之比为一标准值，称蜗杆的直径系数。
即q=蜗杆分度圆直径模数=d1m d1=mq有关标准模数m 与标准分度圆直径d1的搭配值及对应的蜗杆直径系数参照表A （3） 蜗杆导程角r 当蜗杆的q 和z1选定后，在蜗杆圆柱上的导程角即被确定。
为导程角、导程和分度圆直径的关系。
tan r=导程分度圆周长 = 蜗杆头数x 轴向齿距分度圆周长 =z1px d1π =z1πm πm q =z1q相互啮合的蜗轮蜗杆，其导程角的大小与方向应相同。
（4） 中心距a 蜗轮与蜗杆两轴中心距a 与模数m 、蜗杆直径系数q 以及蜗轮齿数z2间的关系式如下：a=d1+d22 =m q(q+z2)蜗杆各部尺寸如表B蜗轮各部尺寸如表C2、 蜗轮蜗杆的画法(1) 蜗杆的规定画法 参照图1图2 （2）蜗轮的规定画法 参照图1图2 （3）蜗轮蜗杆啮合画法 参照图1图2.。
蜗杆基本尺寸参数表
蜗杆基本尺寸参数表下面是一个蜗杆基本尺寸参数表的示例：1. 蜗杆直径（D）：蜗杆直径是指蜗杆螺旋线的直径，通常用毫米（mm）作为单位。
在选择蜗杆时，一般根据承载能力和传动比等因素来确定蜗杆的直径。
2.蜗杆长度（L）：蜗杆长度是指蜗杆螺旋线的长度，也就是蜗杆轴的长度。
蜗杆传动装置的工作效率直接受到蜗杆长度的影响，因此在设计过程中需要合理选择蜗杆的长度。
3.蜗芯直径（D1）：蜗芯直径是指蜗杆螺旋线中心轴线上的直径。
蜗芯直径与蜗杆齿数有关，通常根据蜗杆的传动比、承载能力和工作效率等因素来确定蜗芯直径。
4.蜗杆齿数（Z）：蜗杆齿数是指蜗杆螺旋线上的齿数。
蜗杆齿数是设计蜗杆传动装置时需要确定的重要参数，对于传动比和承载能力来说有着重要影响。
5.蜗杆螺距（P）：蜗杆螺距是指蜗杆螺旋线上相邻两齿之间的距离。
蜗杆螺距直接关系到蜗杆传动装置的传动比和工作效率，因此在设计过程中需要根据具体要求来选择蜗杆的螺距。
6.蜗杆螺旋线角度（α）：蜗杆螺旋线角度是指蜗杆螺旋线与蜗杆轴的夹角。
蜗杆螺旋线角度直接影响到蜗杆传动装置的承载能力和工作效率，因此在设计过程中需要根据具体要求来选择蜗杆螺旋线角度。
7. 蜗杆轴向模数（mn）：蜗杆轴向模数是指蜗杆螺旋线的模数。
轴向模数与传动比、蜗杆齿数和蜗杆直径等因素相关，是设计蜗杆传动装置时需要确定的重要参数。
8.蜗杆传动比（i）：蜗杆传动比是指蜗杆传动装置的输出转速与输入转速之比。
蜗杆传动比直接影响到蜗杆传动装置的工作效率和输出转矩，因此在设计过程中需要根据具体要求来选择合适的传动比。
以上是蜗杆基本尺寸参数表的示例，实际设计过程中还需要根据实际情况来确定具体数值和范围。
设计蜗杆传动装置需要考虑到许多因素，包括承载能力、工作效率、尺寸限制等，因此需要进行综合考虑和计算，以满足设计要求。
蜗杆基本尺寸汇总
蜗杆基本尺寸汇总
蜗杆是一种常见的机械传动装置，由蜗轮和蜗杆构成。
以下是蜗杆的基本尺寸汇总：
1. 蜗杆的长度一般为5-10倍的螺旋腹径。
2. 蜗杆的螺旋角一般为5-30度，其中较小的螺旋角适用于高速传动，较大的螺旋角适用于低速传动。
3. 蜗杆的螺旋腹距一般为螺旋腹径的1-2倍。
4. 蜗杆的径向间隙应控制在0.05-0.15mm以内，以保证蜗杆的正常运转。
5. 蜗杆的截面形状一般为圆形或方形，其中方形的蜗杆适用于承受较大的力矩。
以上为一些蜗杆的基本尺寸，不同的应用场合需要根据实际情况进行选择。
蜗轮蜗杆常见普通的规格及尺寸
常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。
求传动中心距a=?变位系数0时：中心距a=（蜗杆分度圆+蜗轮分度圆）/2=(特性系数q*模数m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的分度圆直径与模数的比值称为蜗杆特性系数。
加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一模数下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。
为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。
圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2=蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。
标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
蜗轮蜗杆的规格及尺寸
常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。
求传动中心距a=?0时:中心距a= （+蜗轮）12=（特性系数q*m+蜗轮齿数Z2*模数m）/2=（10*4+50*4）/2=120特性系数:蜗杆的与模数的比值称为蜗杆特性系数。
加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一下由于Z1和入0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。
为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tg入0值, 这个值用q表示，称之为蜗杆特性系数。
蜗轮尺寸表单位，nw(WK)特别提醒：参数仅供参考，如需具体参数请联系掌柜！型号夕阵厚度内孔fiB/kg 1.5«20 齿34.5 17 8 0.09 1.5横25齿42 17 8 0.14 1.5«30 齿49.5 17 10 0.29 1.54M35 齿57 17 10 0.37 1.5横4 0齿64.5 17 12 0.41 2横20齿46 22 10 0.21 2模25齿56 22 120.33 2模30西66 2214 0.47 2横35齿76 2214 0.68 2^40 齿22 140.85 2.澈2睛27 12 0.41 2.5横25齿70 27 12 0.62 2.5横30齿82.5 27 14 1.26 2.5«35 齿95 27 14 1.25 2.5«40 齿107.5 27 18 1.632.5«4(® 107.S 27 18 1.65 3«20 齿69 32 15 0.72 3模25齿$4 32 16 1.08 3模30® 99 32 18 1.55 3模35齿114 32 18 2.32 3横40齿129 32 18 2.81 4W20S 92 42 15 2.2 张25齿112 42 15 2.6 4樓30齿132 42 203.6 做35齿152 42 204.7 4«40 齿172 42 20 6-2选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
涡轮蜗杆减速机型号规格
天机传动 天机传动 天机传动 天机传动
涡轮蜗杆减速机型号规格
蜗轮蜗杆减速机分为WP 系列与RV 系列，标准规格齐全，涡轮蜗杆减速机参数包括中心距（型号）、减速机速比、输出入轴方向及尺寸、安装形式、脚座尺寸以及匹配电机功率等规格参数。
东莞台机的WP 系列与RV 系列单级中心距（型号）规格及减速比规格如下：
一、WP 系列蜗轮蜗杆减速机规格型号有40、50、60、70、80、100、120、135、155、175、200、225、250、300和350等十多个标准的规格型号，标准的减速机速比规格有10、20、30、40、50、60。
如下图：
二、RV 系列蜗轮蜗杆减速机规格型号有：25、30、40、50、63、75、90、110、130和150等9个标准的规格型号。
标准的速比规格有5、7.5、10、15、20、25、30、40、50、60、80、100。
更多详细的尺寸规格请参考RV 系列减速机型号尺寸表。
关于蜗轮蜗杆减速机规格就介绍到这里，如需要了解更为详细的规格参数请参考RV 系列与WP 系列涡轮蜗杆减速机规格尺寸参数表以及使用说明书。
蜗轮蜗杆常见普通的规格及尺寸
蜗轮蜗杆常见普通的规格及尺寸集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。
求传动中心距a=?0时：中心距a=（+蜗轮）/2=(特性系数q*m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的与模数的比值称为蜗杆特性系数。
加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。
为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。
圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2=蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt 为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。
标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
蜗轮蜗杆(常见普通)的规格及尺寸
盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。
常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。
求传动中心距a=?变位系数0时：中心距a=（蜗杆分度圆+蜗轮分度圆）/2=(特性系数q*模数m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的分度圆直径与模数的比值称为蜗杆特性系数。
加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一模数下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。
为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。
圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2=蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。
标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
蜗轮蜗杆(常见普通)的规格及尺寸
常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。
求传动中心距a=?变位系数0时：中心距a=（蜗杆分度圆+蜗轮分度圆）/2=(特性系数q*模数m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的分度圆直径与模数的比值称为蜗杆特性系数。
加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一模数下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。
为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。
圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2 =蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。
标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A图1图2（2） 蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
rv蜗轮蜗杆减速机尺寸参数
rv蜗轮蜗杆减速机尺寸参数
rv蜗轮蜗杆减速机是一种具有高精度、高刚性和高效率的减速机，主要由驱动轴、蜗轮、蜗杆、输出轴、壳体等部分组成。
其尺寸参数
包括：蜗轮直径、蜗杆头数、蜗杆头径、蜗杆距、减速比、额定扭矩、额定功率等。
其中，蜗轮直径通常在10-250mm之间，蜗杆头数一般在
1-4之间，蜗杆头径大小不同，通常在20-70mm之间，蜗杆距为蜗轮和蜗杆的公切线距离，一般为5-60mm之间。
减速比根据不同的应用需求
进行选择，额定扭矩和额定功率则受到驱动源和负载要求的限制。
蜗杆与蜗轮主要参数及几何计算
蜗杆与蜗轮主要参数及几何计算一、蜗杆与蜗轮的主要参数1. 模数：蜗杆和蜗轮的齿轮尺寸参数之一，用来描述蜗轮齿数与蜗杆齿数的比例关系。
模数的单位通常为毫米（mm），常用的模数有0.5、1、1.5、2等。
2.蜗杆传动比（减速比）：蜗杆与蜗轮之间齿轮传动的转速比，一般用i表示。
传动比等于蜗轮的齿数除以蜗杆的齿数，即i=Z2/Z1、蜗杆传动比通常为10至80左右。
3.螺旋线角度：蜗杆的螺旋线与轴线的夹角，通常用θ表示。
螺旋线角度决定了蜗杆的斜度，直接影响到蜗杆与蜗轮传动的效率。
4.蜗杆和蜗轮的材料：由于传动过程中会有相对滑动和高速摩擦，所以蜗杆和蜗轮通常使用耐磨、耐热、耐疲劳的材料，比如高强度合金钢、铜合金等。
5.渐开线角：蜗杆渐开线与垂直于轴线的圆柱面交线的夹角，用α表示。
渐开线角的大小会直接影响到蜗杆与蜗轮的传动效率和噪音。
二、蜗杆与蜗轮的几何计算1.蜗杆的直径计算：蜗杆的直径可以根据承受的转矩和材料的强度来确定。
通常根据公式d=K∛(T/σ)计算，其中d为蜗杆直径，K为一个系数，T为扭矩，σ为所选材料的强度。
2.蜗杆和蜗轮的齿数计算：蜗杆和蜗轮的齿数需要满足传动比和滚动角度等要求。
通常滚动角度为20°时，蜗杆的齿数为4至6；滚动角度为15°时，蜗杆的齿数为6至9、齿数的具体计算可以根据所选的传动比和齿轮的模数来确定。
3. 蜗轮的直径计算：蜗轮的直径需要根据滚动角度和蜗杆直径来确定。
一般来说，蜗轮的直径大于或等于蜗杆的直径。
可以根据公式d2 =d1 + 2mcosα 计算，其中d2为蜗轮的直径，d1为蜗杆的直径，m为模数，α为渐开线角。
4.蜗杆传动比的计算：蜗杆传动比等于蜗轮的齿数除以蜗杆的齿数。
根据所选的传动比和蜗杆的齿数，可以计算出蜗轮的齿数。
以上是蜗杆与蜗轮的主要参数和几何计算的介绍，这些参数和计算方法的正确选择和应用，能够保证蜗杆与蜗轮传动的效率和可靠性。
在实际应用中，还需要考虑到摩擦和磨损等因素，选择适当的润滑方式和材料，以提高传动的效率和寿命。
蜗轮蜗杆(常见普通)的规格及尺寸
常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。
求传动中心距a=?变位系数0时：中心距a=（蜗杆分度圆+蜗轮分度圆）/2=(特性系数q*模数m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的分度圆直径与模数的比值称为蜗杆特性系数。
加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一模数下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。
为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。
圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2 =蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。
标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
蜗轮蜗杆设计参数
圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2=蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt 为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。
标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
为了减少蜗轮滚刀数目，在规定标准模数的同时，对蜗杆分度圆直径亦实行了标准化，且与m 有一定的匹配。
蜗杆分度圆直径d1与轴向模数mx之比为一标准值，称蜗杆的直径系数。
即q=蜗杆分度圆直径模数=d1m d1=mq有关标准模数m 与标准分度圆直径d1的搭配值及对应的蜗杆直径系数参照表A （3） 蜗杆导程角r 当蜗杆的q 和z1选定后，在蜗杆圆柱上的导程角即被确定。
为导程角、导程和分度圆直径的关系。
tan r=导程分度圆周长 = 蜗杆头数x 轴向齿距分度圆周长 =z1px d1π =z1πm πm q =z1q相互啮合的蜗轮蜗杆，其导程角的大小与方向应相同。
（4） 中心距a 蜗轮与蜗杆两轴中心距a 与模数m 、蜗杆直径系数q 以及蜗轮齿数z2间的关系式如下：a=d1+d22 =m q(q+z2)蜗轮各部尺寸如表C2、 蜗轮蜗杆的画法(1) 蜗杆的规定画法 参照图1图2 （2）蜗轮的规定画法 参照图1图2 （3）蜗轮蜗杆啮合画法 参照图1图2.蜗轮蜗杆设计（2）设计原则：根据给定的中心距及传动比（或按照结构及设计的要求自定中心距和传动比）然后从蜗杆传动中心距标准值系列表中选取中心距的标准系列值，然后从经验公式先估算相关参数值，估算后在参考标准值系列表，确定标准值。
蜗轮蜗杆减速机、齿轮减速电机型号以及尺寸
蜗轮蜗杆减速机型号以及尺寸分享：1、单级蜗轮蜗杆减速机系列型号：TJ-BKA40#、TJ-BKA50＃、TJ-BKA60#、TJ-BKA70＃、TJ-BKA80＃、TJ-BKA100#、TJ-BKA120#、TJ-BKA135#、TJ-BKA155#、TJ-BKA175#、TJ-BKD50#、TJ-BKD60#、TJ-BKD70#、TJ-BKD80#、TJ-BKD100#、TJ-BKD120#、TJ-BKD135#、TJ-BKD155#、TJ-BKD175#、TJ-BKD200#、TJ-BKD225#、TJ-BKD250#、TJ-BKD300#、TJ-BKD3503、TJ-BKDE60#、TJ-BKDE70#、TJ-BKDE80#、TJ-BKDE100#、TJ-BKDE120#、TJ-BKDE135#、TJ-BKDE155#、TJ-BKV40#、TJ-BKV50#、TJ-BKV60#、TJ-BKV70#、TJ-BKV80#、TJ-BKV100#、TJ-BKV120#、TJ-BKV135#、TJ-BKV155#、TJ-BKV175#、TJ-BKV200#、TJ-BKV250#、TJ-BKV300#、TJ-BKV350#、TJ-BKACS50#、TJ-BKACS60#、TJ-BKACS70#、TJ-BKACS80#、TJ-BKACS100#、TJ-BKACS120#。
2、双极蜗轮蜗杆减速机系列型号：TJ-BKDW40-70#、TJ-BKDW50-80#、TJ-BKDW60-100#、TJ-BKDW70-120#、TJ-BKDW80-135#、TJ-BKDW100-155#、TJ-BKDW120-175#、TJ-BKVW40-70#、TJ-BKVW50-80#、TJ-BKVW60-100#、TJ-BKVW70-120#、TJ-BKVW80-135#、TJ-BKVW100-155#、TJ-BKVW120-175#。
蜗轮蜗杆(常见普通)规格及尺寸
常见普通蜗轮蜗杆的规格及尺寸例：蜗杆传动，已知模数m=4.蜗杆头数z1=1，蜗轮齿数z2=50,特性系数q=10。
求传动中心距a=?0时：中心距a=（+蜗轮）/2=(特性系数q*m+蜗轮齿数Z2*模数m)/2=(10*4+50*4)/2=120特性系数:蜗杆的与模数的比值称为蜗杆特性系数。
加工蜗轮时，因为是直径和形状与蜗杆相同的滚刀来切制，由上式可看出，在同一下由于Z1和λ0的变化，将有很多不同的蜗杆直径，也就是说需要配备很多加工蜗轮的滚刀。
为了减少滚刀的数目，便于刀具标准化，不但要规定标准模数，同时还必须规定对应于一定模数的Z1/tgλ0值，这个值用q表示，称之为蜗杆特性系数。
圆柱蜗轮、蜗杆设计参数选择 蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i ）的公式如下：i=蜗杆转速n1蜗轮转速n2 =蜗轮齿数z2蜗杆头数z11、 蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m ）、蜗杆分度圆直径（d1）、导程角（r ）、中心距（a ）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1） 模数m 为设计和加工方便，规定以蜗杆轴项目数mx 和蜗轮的断面模数mt 为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt 。
标准模数可有表A 查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A 模数m 分度圆直径 d 1蜗杆直径系数 q 1.25 20 1622.4 17.921.6 20 12.5图1 图2（2） 蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
