钽电容选型和外形介绍
贴片钽电容参数识别
贴片钽电容参数识别1. 引言贴片钽电容是一种常见的电子元件,广泛应用于电路中的滤波、耦合和绕组等部分。
在进行电路设计和维修时,准确识别贴片钽电容的参数是非常重要的。
本文将介绍贴片钽电容的基本知识,并详细讨论如何通过外观、标识和测量等方式来识别其参数。
2. 贴片钽电容概述贴片钽电容是一种表面贴装型号的电容器,通常由铝箔和二氧化锰制成。
它具有体积小、重量轻、频率响应好等特点,被广泛应用于各种电子设备中。
3. 外观特征贴片钽电容通常呈矩形或正方形外观,其尺寸大小根据不同型号而异。
外观上可以通过以下特征来初步判断其参数:•尺寸:较大尺寸的贴片钽电容往往具有较大的容量值。
•颜色:不同厂家生产的贴片钽电容可能有不同的颜色编码,但一般来说,黑色或深蓝色的贴片钽电容容量较大。
4. 标识信息贴片钽电容上通常会有一些标识信息,通过这些信息可以进一步确认其参数。
常见的标识信息包括:•容量值:以uF(微法)为单位标记,例如10uF、22uF等。
•电压等级:以V为单位标记,例如6.3V、16V等。
•精度等级:以百分比表示,例如±10%、±20%等。
5. 参数测量除了外观和标识信息外,我们还可以通过测量来准确确定贴片钽电容的参数。
常见的测量方法包括:5.1 电容值测量使用万用表或LCR表可以直接测量贴片钽电容的容量值。
具体操作步骤如下:1.将万用表或LCR表调至电容测试档位。
2.将测试引线连接到贴片钽电容的正负极。
3.观察仪表上显示的数值即为贴片钽电容的容量值。
5.2 等效串联电阻测量由于实际使用中,贴片钽电容往往会存在一定的损耗和漏电流现象,因此测量等效串联电阻也是判断其性能的重要指标。
具体操作步骤如下:1.将万用表调至电阻测试档位。
2.将测试引线连接到贴片钽电容的正负极。
3.观察仪表上显示的数值即为贴片钽电容的等效串联电阻值。
6. 参数识别示例下面通过一个实际案例来演示如何识别贴片钽电容的参数。
假设我们有一个外观尺寸为3mm x 5mm的黑色贴片钽电容,上面标有以下信息:10uF、16V、±10%。

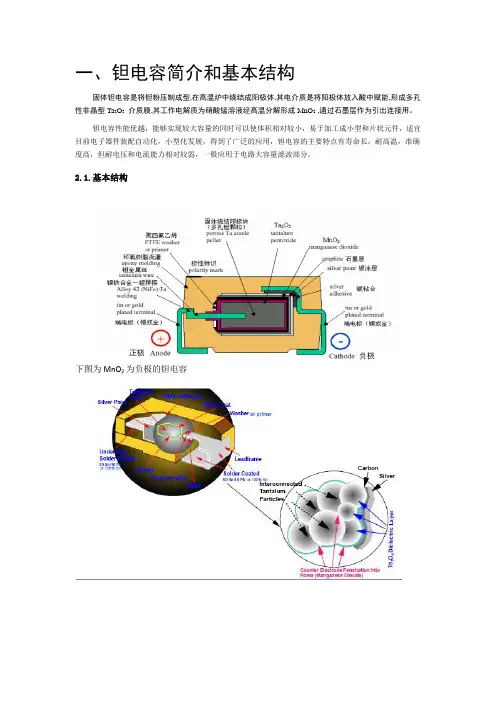

钽电容知识总结(结构工艺参数选型)
一、钽电容简介和基本结构固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2 ,通过石墨层作为引出连接用。
钽电容性能优越,能够实现较大容量的同时可以使体积相对较小,易于加工成小型和片状元件,适宜目前电子器件装配自动化,小型化发展,得到了广泛的应用,钽电容的主要特点有寿命长,耐高温,准确度高,但耐电压和电流能力相对较弱,一般应用于电路大容量滤波部分。
2.1.基本结构下图为MnO2为负极的钽电容下图为聚合物(Polymer)为负极的钽电容二、生产工艺按照电解液的形态,钽电解电容有液体和固体钽电解电容之分,液体钽电解用量已经很少,本文仅介绍固体钽电解的生产工艺。
固体钽电解电容其介质材料是五氧化二钽;阳极是烧结形成的金属钽块,由,目前最新的是采用聚合物作为负极材料,性钽丝引出,传统的负极是固态MnO2。
能优于MnO2钽电解电容有引线式和贴片两种安装方式,其制造工艺大致相同,现在以片钽生产工艺为例介绍如下。
一、生产工艺流程图成型烧结试容检验组架赋能涂四氟被膜石墨银浆上片点胶固化点焊模压固化切筋喷砂电镀打标志切边漏电预测老化测试检验编带入库二、主要生产工序说明(一)成型工序:该工序目的是将钽粉与钽丝模压在一起并具有一定的形状,在成型过程中要给钽粉中加入一定比例的粘接剂。
1、什么要加粘接剂?为了改善钽粉的流动性和成型性,避免粉重误差太大,另外避免钽粉堵塞模腔。
低比容粉流动性好可适当多加点粘接剂,高比容粉流动性差可适当少加点粘接剂。
2、加了太多或太少有什么影响?如果太多:脱樟时,樟脑大量挥发,易导致钽坯开裂、断裂,瘦小的钽坯易导致弯曲。
如果太少:起不到改善钽粉流动性的作用。
拌好后的钽粉如果使用时间较长,因为樟脑是易挥发物品,可适量再加入一点粘和剂。
樟脑的加入会导致钽粉中杂质含量增加,影响漏电。
每天使用完毕,需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存,以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。
钽电解电容型号及选用方法
钽电解电容详细信息:固体钽电容器是1956年由美国贝乐试验室首先研制成功的,它的性能优异,是所有电容器中体积小而又能达到较大电容量的产品。
钽电容器外形多种多样,并容易制成适于表面贴装的小型和片型元件。
适应了目前电子技术自动化和小型化发展的需要。
虽然钽原料稀缺,钽电容价格较昂贵,但由于大量采用高比容钽粉(30KuF.g-100KuF.V/g),加上对电容器制造工艺的改进和完善,钽电解电容器还是得到了迅速的发展,使用范围日益广泛。
钽电容器不仅在军事通讯,航天等领域广泛使用,而且使用范围还在向工业控制,影视设备、通讯仪表等产品中大量使用。
目前生产的钽电解电容器主要有烧结型固体、箔形卷绕固体、烧结型液体等三种,其中烧结型固体约占目前生产总量的95%以上,而又以非金属密封型的树脂封装式为主体。
小型化、片式化配合SMT技术下方兴未艾,片式烧结钽电容器已逐渐成主流。
固体钽电容器电性能优良,工作温度范围宽,而且形式多样,体积效率优异,具有其独特的特征:钽电解电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。
此层氧化膜介质完全与组成电容器的一端极结合成一个整体,不能单独存在。
因此单位体积内所具有的电容量特别大。
即比容量非常高,因此特别适宜于小型化。
在钽电解电容器工作过程中,具有自动修补或隔绝氧化膜中的疵点所在的性能,使氧化膜介质随时得到加固和恢复其应有的绝缘能力,而不致遭到连续的累积性破坏。
这种独特自愈性能,保证了其长寿命和可靠性的优势。
钽电解电容器具有非常高的工作电场强度,并较任何类型电容器都大,以此保证它的小型化。
钽电解电容器可以非常方便地获得较大的电容量,在电源滤波、交流旁路等用途上少有竞争对手。
具有单向导电性,即所谓有“极性”,应用时应按电源的正、负方向接入电流,电容器的阳极(正极)接电源“+”极,阴极(负极)接电源的“-”极;如果接错不仅电容器发挥不了作用,而且漏电流很大,短时间内芯子就会发热,破坏氧化膜随即失效。

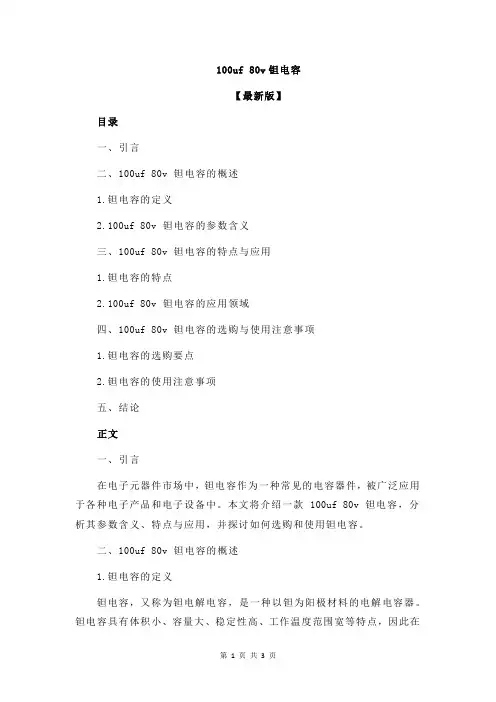

100uf 80v钽电容
100uf 80v钽电容【最新版】目录一、引言二、100uf 80v 钽电容的概述1.钽电容的定义2.100uf 80v 钽电容的参数含义三、100uf 80v 钽电容的特点与应用1.钽电容的特点2.100uf 80v 钽电容的应用领域四、100uf 80v 钽电容的选购与使用注意事项1.钽电容的选购要点2.钽电容的使用注意事项五、结论正文一、引言在电子元器件市场中,钽电容作为一种常见的电容器件,被广泛应用于各种电子产品和电子设备中。
本文将介绍一款 100uf 80v 钽电容,分析其参数含义、特点与应用,并探讨如何选购和使用钽电容。
二、100uf 80v 钽电容的概述1.钽电容的定义钽电容,又称为钽电解电容,是一种以钽为阳极材料的电解电容器。
钽电容具有体积小、容量大、稳定性高、工作温度范围宽等特点,因此在电子设备中有着广泛的应用。
2.100uf 80v 钽电容的参数含义100uf 80v 钽电容的参数含义如下:- 100uf:电容容量,单位为微法拉(uf),表示电容器能储存的电荷量;- 80v:额定电压,单位为伏特(v),表示电容器能承受的最高电压。
三、100uf 80v 钽电容的特点与应用1.钽电容的特点(1) 体积小、容量大:钽电容具有较高的单位面积容量,可以减小电容器的体积;(2) 稳定性高:钽电容具有较好的温度稳定性、时间稳定性和电压稳定性;(3) 工作温度范围宽:钽电容能在 -50℃至 +100℃的范围内正常工作;(4) 寿命长:钽电容具有较长的使用寿命,适合在各种电子产品中使用。
2.100uf 80v 钽电容的应用领域100uf 80v 钽电容广泛应用于各种电子产品和电子设备中,如电源、滤波器、信号处理、通信设备等。
四、100uf 80v 钽电容的选购与使用注意事项1.钽电容的选购要点(1) 选择正规厂家和品牌,保证产品质量;(2) 根据电路需求,选择合适的电容容量、额定电压等参数;(3) 考虑电容器的可靠性和稳定性,选择具有良好口碑的产品。
钽电容知识总结(结构、工艺、参数、选型)
一、钽电容简介和基本结构固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2 ,通过石墨层作为引出连接用。
钽电容性能优越,能够实现较大容量的同时可以使体积相对较小,易于加工成小型和片状元件,适宜目前电子器件装配自动化,小型化发展,得到了广泛的应用,钽电容的主要特点有寿命长,耐高温,准确度高,但耐电压和电流能力相对较弱,一般应用于电路大容量滤波部分。
2.1.基本结构下图为MnO2为负极的钽电容下图为聚合物(Polymer)为负极的钽电容二、生产工艺按照电解液的形态,钽电解电容有液体和固体钽电解电容之分,液体钽电解用量已经很少,本文仅介绍固体钽电解的生产工艺。
固体钽电解电容其介质材料是五氧化二钽;阳极是烧结形成的金属钽块,由,目前最新的是采用聚合物作为负极材料,性钽丝引出,传统的负极是固态MnO2。
能优于MnO2钽电解电容有引线式和贴片两种安装方式,其制造工艺大致相同,现在以片钽生产工艺为例介绍如下。
一、生产工艺流程图成型烧结试容检验组架赋能涂四氟被膜石墨银浆上片点胶固化点焊模压固化切筋喷砂电镀打标志切边漏电预测老化测试检验编带入库二、主要生产工序说明(一)成型工序:该工序目的是将钽粉与钽丝模压在一起并具有一定的形状,在成型过程中要给钽粉中加入一定比例的粘接剂。
1、什么要加粘接剂?为了改善钽粉的流动性和成型性,避免粉重误差太大,另外避免钽粉堵塞模腔。
低比容粉流动性好可适当多加点粘接剂,高比容粉流动性差可适当少加点粘接剂。
2、加了太多或太少有什么影响?如果太多:脱樟时,樟脑大量挥发,易导致钽坯开裂、断裂,瘦小的钽坯易导致弯曲。
如果太少:起不到改善钽粉流动性的作用。
拌好后的钽粉如果使用时间较长,因为樟脑是易挥发物品,可适量再加入一点粘和剂。
樟脑的加入会导致钽粉中杂质含量增加,影响漏电。
每天使用完毕,需将钽粉装入聚四氟乙烯瓶或真空袋内密封保存,以防樟脑挥发、钽粉中混入杂质、钽粉中吸附空气中的气体。

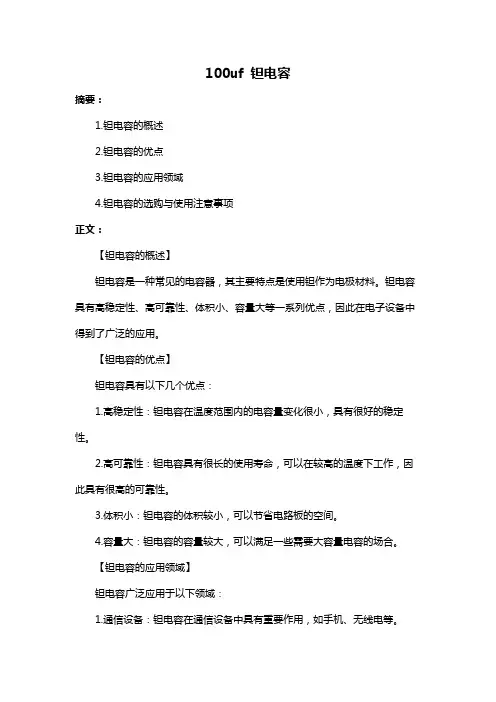

100uf 钽电容
100uf 钽电容摘要:1.钽电容的概述2.钽电容的优点3.钽电容的应用领域4.钽电容的选购与使用注意事项正文:【钽电容的概述】钽电容是一种常见的电容器,其主要特点是使用钽作为电极材料。
钽电容具有高稳定性、高可靠性、体积小、容量大等一系列优点,因此在电子设备中得到了广泛的应用。
【钽电容的优点】钽电容具有以下几个优点:1.高稳定性:钽电容在温度范围内的电容量变化很小,具有很好的稳定性。
2.高可靠性:钽电容具有很长的使用寿命,可以在较高的温度下工作,因此具有很高的可靠性。
3.体积小:钽电容的体积较小,可以节省电路板的空间。
4.容量大:钽电容的容量较大,可以满足一些需要大容量电容的场合。
【钽电容的应用领域】钽电容广泛应用于以下领域:1.通信设备:钽电容在通信设备中具有重要作用,如手机、无线电等。
2.计算机:钽电容在计算机中用于存储和处理数据,提高计算机性能。
3.消费电子:钽电容在电视、音响等消费电子产品中也有广泛应用。
4.工业控制:钽电容在工业控制设备中也发挥着重要作用,如自动化生产线等。
【钽电容的选购与使用注意事项】在选购钽电容时,需要注意以下几点:1.确定电容的容量:根据电路需求选择合适的电容容量。
2.确定电容的电压:根据电路的工作电压选择合适的电容电压。
3.注意电容的稳定性和可靠性:选择具有良好稳定性和可靠性的品牌和型号。
在使用钽电容时,需要注意以下几点:1.避免超过电容的最大电压:使用时需要注意不要超过电容的最大电压,以免损坏电容。
2.合理布局电路:在使用钽电容时,需要合理布局电路,以提高电容的使用寿命和性能。
(整理)钽质电容介绍
一、钽电容介绍钽电容是由稀有金属钽加工而成,先把钽磨成微细粉,再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性,具有稳定好、不随环境的变化而改变、能做到容值很大等特点,在某些方面具有陶瓷电容不可比较的一些特性,因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容:A VX、KEMET、VISHAY、NEC,其中A VX 和VISHAY的产量最大,而且质量最好。
虽然是个简单的概念,不过一写成洋文,就变得不容易理解了。
ESR,是Equivalent Series Resistance三个单词的缩写,翻译过来就是“等效串连电阻”。
理论上,一个完美的电容,自身不会产生任何能量损失,但是实际上,因为制造电容的材料有电阻,电容的绝缘介质有损耗,各种原因导致电容变得不“完美”。
这个损耗在外部,表现为就像一个电阻跟电容串连在一起,所以就起了个名字叫做“等效串连电阻”。
ESR的出现导致电容的行为背离了原始的定义。
比如,我们认为电容上面电压不能突变,当突然对电容施加一个电流,电容因为自身充电,电压会从0开始上升。
但是有了ESR,电阻自身会产生一个压降,这就导致了电容器两端的电压会产生突变。
无疑的,这会降低电容的滤波效果,所以很多高质量的电源啦一类的,都使用低ESR的电容器。
同样的,在振荡电路等场合,ESR也会引起电路在功能上发生变化,引起电路失效甚至损坏等严重后果。
所以在多数场合,低ESR的电容,往往比高ESR的有更好的表现。
不过事情也有例外,有些时候,这个ESR也被用来做一些有用的事情。
比如在稳压电路中,有一定ESR的电容,在负载发生瞬变的时候,会立即产生波动而引发反馈电路动作,这个快速的响应,以牺牲一定的瞬态性能为代价,获取了后续的快速调整能力,尤其是功率管的响应速度比较慢,并且电容器的体积/容量受到严格限制的时候。
这种情况见于一些使用mos管做调整管的三端稳压或者相似的电路中。
100uf的钽电容
100uf的钽电容摘要:1.钽电容的简介与特点2.100uf钽电容的性能参数3.100uf钽电容的应用领域4.如何选择合适的100uf钽电容5.100uf钽电容的选购与使用注意事项正文:近年来,电子元器件行业不断发展,其中钽电容凭借其优异的性能得到了广泛的应用。
100uf钽电容作为一种常见的电容型号,具有体积小、容量大、稳定性高等特点,成为许多电子产品和设备的首选元器件。
一、钽电容的简介与特点钽电容,顾名思义,是一种采用钽材料制作的电容器。
它具有体积小、容量大、自愈能力强、寿命长、稳定性高、耐高温等优点。
正是因为这些特点,钽电容在众多领域中都有着广泛的应用。
二、100uf钽电容的性能参数1.容量:100uf2.工作电压:根据不同应用场景,可分为6.3V、10V、15V等3.温度范围:-55℃~+105℃4.寿命:大于1000小时5.可靠性:高三、100uf钽电容的应用领域1.通讯设备:如手机、基站等2.计算机:如内存条、显卡等3.消费电子:如电视、音响等4.工业控制:如PLC、传感器等5.汽车电子:如发动机控制模块、传感器等6.医疗设备:如心电图机、超声波设备等四、如何选择合适的100uf钽电容1.根据应用场景选择合适的工作电压和容量2.考虑环境温度,确保电容在工作过程中不会超过其承受温度范围3.评估电容的寿命和可靠性,确保其能在长时间内稳定工作4.参考品牌和制造商的口碑,选择质量有保障的钽电容五、100uf钽电容的选购与使用注意事项1.选购时注意查看产品说明书、参数表等,确保电容符合应用需求2.使用前,仔细阅读产品手册,了解安装、焊接等操作要求3.避免在高温、潮湿、易受腐蚀的环境中使用钽电容4.注意电容的电压波动和纹波,以免影响其稳定性5.定期检查钽电容的工作状态,发现异常及时处理总之,100uf钽电容作为一种高品质的电容产品,在众多领域具有广泛的应用。
钽电容 r型-概述说明以及解释
钽电容r型-概述说明以及解释1.引言1.1 概述概述:钽电容(r型)是一种电子元件,属于电容器的一种。
它的主要特点是采用钽金属作为电极材料,能够提供相对较高的电容量和低的等效串联电阻。
钽电容(r型)因其优异的性能和稳定性在电子行业中得到广泛应用。
钽电容(r型)作为一种重要的电子元件,主要用于储存和释放电荷,在电子电路中起着重要作用。
由于钽金属具有良好的化学稳定性和高的熔点,钽电容(r型)能够在广泛的温度范围内保持稳定的电容性能。
与其他电容器相比,钽电容(r型)具有许多优势。
首先,钽电容(r型)的电容量相对较高,能够提供较大的电荷存储能力。
其次,钽电容(r型)的等效串联电阻较低,能够减少电路中的能量损耗。
此外,钽电容(r型)还具有较高的工作稳定性和可靠性,能够在各种环境条件下长时间稳定工作。
钽电容(r型)在电子行业中有着广泛的应用。
它常被用于电源滤波、耦合和绕组连接等关键电路中,能够提供稳定的电流和电压输出。
此外,钽电容(r型)还常被应用于计算机、通信设备、医疗器械、汽车电子等领域,满足各种高性能电子产品的需求。
尽管钽电容(r型)具有众多优点,但也存在一些局限性。
钽电容(r型)的价格相对较高,由于钽金属的稀缺性,导致成本较高。
此外,钽电容(r 型)在工作过程中对电压的限制较为严格,需要确保电压不超过额定范围,以免对电容器造成损坏。
总而言之,钽电容(r型)作为一种重要的电子元件,在电子行业中发挥着重要作用。
它的高电容量、低等效串联电阻以及良好的稳定性使其成为许多高性能电子产品的理想选择。
然而,对于使用钽电容(r型)的电子设计师和制造商来说,也需要考虑其价格和电压限制等因素。
未来,随着科技的不断发展,钽电容(r型)有望实现更加高性能化和价格的降低。
文章结构是指文章的整体框架和组织方式,它有助于读者理解文章的脉络和逻辑关系。
本文的结构主要包含引言、正文和结论三个部分。
引言部分(1.1 概述、1.2 文章结构、1.3 目的)主要是对所要讨论的主题进行简要介绍和概述,明确文章的研究背景和意义,解释本文所追求的目标和写作意图。
常用贴片钽电容规格及封装
贴片钽电容规格和封装一、贴片钽电容简述贴片钽电容(以下简称钽电容)作为电解电容器中的一类。
广泛应用于各类电子产品,特别是一些高密度组装,内部空间体积小产品,如手机、便携式打印机。
钽电容是一种用金属钽(Ta)作为阳极材料而制成的,按阳极结构的不同可分为箔式和钽烧粉结式两种。
在钽粉烧结式钽电容中,又因工作电解质不同,分为固体电解质钽电容(SolidTantalum)和非固体电解质钽电容。
其中,固体钽电解电容器用量最大。
钽电容由于使用金属钽做介质,不需要像普通电解电容那样使用电解液。
另外,钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制,所以本身几乎没有电感,但同时也限制了它的容量。
Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容,是电子市场上最常见的一种型号。
优点:体积小由于钽电容采用了颗粒很细的钽粉,而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高,因此钽电容的单位体积内的电容量大。
使用温度范围宽,耐高温由于钽电容内部没有电解液,很适合在高温下工作。
一般钽电解电容器都能在-50℃~100℃的温度下正常工作,虽然铝电解也能在这个范围内工作,但电性能远远不如钽电容。
寿命长、绝缘电阻高、漏电流小。
钽电容中钽氧化膜介质不仅耐腐蚀,而且长时间工作能保持良好的性能容量误差小等效串联电阻小(ESR),高频性能好缺点:耐电压不够高电流小价格高贴片钽电容封装AVX常规系列(TAJ)贴片钽电容:容量和额定电压(字母表示封装大小)二、钽电容技术规格和选型(以VISHAY和AVX为例说明)(一)VISHAY1、型号表示方法293D107X9010D2W①②③④⑤⑥⑦①表示系列,VISHAY有293D和593D两个系列,293D表示普通钽电容,593D表示的是低阻抗钽电容,直流电阻小于1欧,一般在100毫欧到500毫欧之间。
②表示电容的容量,范围从0.1UF----680UF③表示容量误差,钽电容的容量误差有两种:一是±10%(K)和±20%(M)④表示电容的耐压,指在85℃时额定直流电压,钽电容的耐压范围从4V---50V⑤表示钽电容的尺寸大小,有A、B、C、D、E、P五种尺寸⑥表示电容的焊点材料,一般是镍银和钯银⑦表示包装方式,有两种包装方式,7寸盘和13寸盘2、外形尺寸字母代码尺寸(mm)3、容量与电压和尺寸的范围关系表293D普通系列593D低阻系列(通用低阻钽电容为100UF----470UF)(二)AVX1、型号表示方法TAJC100K010R①②③④⑤⑥①表示系列,AVX有TAJ和TPS两个系列,TAJ表示普通钽电容,TPS 表示的是低阻抗钽电容,直流电阻小于1欧,一般在100毫欧到500毫欧之间,特殊的可以低到40毫欧。
钽电容分类
钽电容分类钽电容是一种常用的电子元器件,广泛应用于各种电子产品中。
它具有体积小、容量大、频率响应好、温度稳定性高等优点,因此被广泛应用于各种领域。
根据不同的分类标准,钽电容可以分为多种类型。
下面将详细介绍钽电容的分类。
一、按结构分类1. 线性型钽电容线性型钽电容是最早出现的一种钽电容。
它由两个平行的金属箔之间夹着一层细长的铁箔构成。
这种结构使得线性型钽电容能够承受相对较高的工作电压和温度,并且具有较高的频率响应。
2. 薄膜型钽电容薄膜型钽电容是一种新型的结构,它采用了类似于晶体管制造工艺中使用的薄膜技术,将金属箔和铁箔替换为一个非常薄的金属膜。
这种结构使得薄膜型钽电容具有更高的频率响应和更小的尺寸。
3. 固体型钽电容固体型钽电容是一种新型的结构,它采用了固态电解质代替了传统的液态电解质。
这种结构使得固体型钽电容具有更高的可靠性和更长的寿命,并且可以承受更高的工作温度。
二、按用途分类1. 低ESR钽电容低ESR钽电容是一种专门为高频应用而设计的钽电容。
它具有非常低的ESR(等效串联电阻),可以在高频率下保持稳定性。
2. 高温度钽电容高温度钽电容是一种专门为高温环境下使用而设计的钽电容。
它具有较高的工作温度范围,可以在-55℃至+200℃之间正常工作。
3. 超低漏泄率钽电容超低漏泄率钽电容是一种专门为需要长期存储或需要极低漏泄率应用而设计的钽电容。
它具有非常小的漏泄率,可以在长时间内保持其稳定性。
三、按封装形式分类1. SMD封装型钽电容SMD封装型钽电容是一种表面贴装型号,适用于各种电子产品。
它具有体积小、重量轻、安装方便等优点。
2. 插件型钽电容插件型钽电容是一种通过引脚连接到电路板上的钽电容。
它适用于需要承受较高工作电压或工作温度的应用。
3. 螺旋型钽电容螺旋型钽电容是一种通过绕制金属箔和铁箔构成的螺旋状结构而形成的钽电容。
它适用于需要承受较高工作电压和频率响应的应用。
四、按额定容量分类1. 小型钽电容小型钽电容通常额定容量在几微法至几百微法之间,适用于各种小型设备中。
钽电容规格型号
钽电容规格型号
1、特种无铅锡钽电容(绝缘电容)
特种无铅锡钽电容,是一种以石英陶瓷作为介质,由锡和钽金属粉末制成的高性能绝缘电容。
它是在电容原理上改进而成,具有稳定性、高级和低ESR等优点,可以更好地满足用户对高精度和低温度应变要求。
锡钽电容型号主要有COG, DIP, DIPCOG, SMD, SMDSe2, SMDCo2、COGL、DIPLT、SMDLt等。
其中COG的主要特征是稳定性强,其结构由石英材料和锡钽金属粉末组成,因此具有优良的介电特性和'1'型损耗,在高频仿真电子电路中具有较好的稳定性。
DIP是双口电容,具有抗湿性和耐高温设计,同时具有低ESR和准确的损耗衰减,大小和尺寸方便携带,通常应用于高端的计算机和有线通讯产品。
DIPCOG是DIP和COG的组合,DIPCOG 具有两种电容补偿的优点,具有一体化的体积和低源电阻的特点,很适合做悬置的电容电路。
SMD、SMDSe2和SMDCo2是,属于微芯片类型,体积小、抗震性能强,ESR高低可根据客户要求设计。
它们常用在低噪声交流放大器、高端无线通信和计算机等条件下。
CogL、DIPLT和SMDLt类型的电容具有极低的ESR值,极低的源电阻值,高容量,低介电常数,低损耗,高精度和极低的抗水性能,适用于在高端电子设备中要求精确的无源和有源补偿应用场合。
钽电容规格标准
一、钽电容介绍钽电容是由稀有金属钽加工而成,先把钽磨成微细粉,再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性,具有稳定好、不随环境的变化而改变、能做到容值很大等特点,在某些方面具有陶瓷电容不可比较的一些特性,因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容:A VX、KEMET、VISHAY、NEC,其中A VX 和VISHAY的产量最大,而且质量最好。
二、钽电容技术规格和选型(以VISHAY和A VX为例说明)(一)VISHAY1、型号表示方法293D 107 X9 010 D 2 W① ② ③ ④ ⑤ ⑥ ⑦①表示系列,VISHAY有293D和593D两个系列,293D表示普通钽电容,593D表示的是低阻抗钽电容,直流电阻小于1欧,一般在100毫欧到500毫欧之间。
② 表示电容的容量,范围从0.1UF----680UF③ 表示容量误差,钽电容的容量误差有两种:一是±10%(K)和±20%(M)④ 表示电容的耐压,指在85℃时额定直流电压,钽电容的耐压范围从4V---50V⑤ 表示钽电容的尺寸大小,有A、B、C、D、E、P五种尺寸⑥ 表示电容的焊点材料,一般是镍银,和钯银⑦ 表示包装方式,有两种包装方式,7寸盘和13寸盘2、外形尺寸电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。
电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。
具体尺寸mm 字母代码尺寸代码长度L宽度W厚度HA 3216 3.2±0.2 1.6±0.2 1.6±0.2B 3528 3.5±0.2 2.8±0.2 1.9±0.2C 6032 6.0±0.3 3.2±0.3 2.5±0.3D 7343 7.3±0.3 4.3±0.3 2.8±0.3E 7343H 7.3±0.3 4.3±0.3 4.0±0.3 P (不常用) 2012 2.0±0.008 1.25±0.2 1.2±0.13、容量与电压和尺寸的范围关系表293D 普通系列电子元件技术网是中国第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。
220钽电容
220钽电容
一、钽电容的简介与特点
钽电容,顾名思义,是一种以钽为基质的电容器。
它具有体积小、容量大、耐电压高等特点,因此在电子元器件领域备受欢迎。
220钽电容是其中一款具有代表性的产品,其电容值为220μF,适用于各种电源滤波、信号耦合等电路。
二、220钽电容的参数与应用领域
1.参数:220钽电容的电容值为220μF,工作电压范围广泛,从6.3V到100V不等。
此外,它还具有较低的介质损耗和较高的稳定性。
2.应用领域:220钽电容广泛应用于通信、计算机、家电、汽车电子等领域。
如手机充电器、电源适配器、LED照明等电路中,都有其身影。
三、选购与使用220钽电容的注意事项
1.选购时,应注意查看电容器的品牌、容量、工作电压等参数,确保与电路需求相匹配。
2.使用时,应注意以下几点:
(1)避免高温、潮湿环境,保持电容器干燥;
(2)注意电容器的电压应力,不要超过其额定电压;
(3)电容器串联时,电压分配不均,需要注意电压等级;
(4)电容器并联时,电流叠加,需注意电流容量。
四、总结
220钽电容作为一种高性能的电子元器件,在众多领域发挥着重要作用。
了解其特点、参数与应用领域,以及选购和使用时的注意事项,有助于我们更好地利用这一资源,提高电路的稳定性和可靠性。
在实际应用中,我们应根据电路需求,合理选择合适的220钽电容,确保其性能得到充分发挥。
钽电容简介(Introduction of Tantalum Capacitor)
钽电容简介一、钽电容长的啥样?二、钽电容简介钽电容全称是钽电解电容(也有人叫钽质电容器),属于电解电容的一种,使用金属钽做介质,不像普通电解电容那样使用电解液,因此适合在高温下工作,是电容器中体积小而又能达到较大电容量的产品,在电源滤波、交流旁路等用途上少有竞争对手。
从封装形式来分,钽电容分为插件和贴片两类,插件的现在已经逐浙淘汰除了国内某些小厂在生产外,其它知名品牌的厂商都已经停产了,贴片的目前被国际上几家知名品牌垄断了,国内还没有一家真正掌握了贴片钽电容的生产工艺。
三、钽电容的优点和缺点:性能,保证了其长寿命和可靠性的优势。
钽电解电容器具有非常高的工作电场强度,并较同类型电容器都大,以此保证它的小型化。
2.缺点容量较小、价格也比铝电容贵,而且耐电压及电流能力较弱。
它被应用于大容量滤波的地方,像CPU插槽附近就看到钽电容的身影,多同陶瓷电容、电解电容配合使用或是应用于电压、电流不大的地方。
钽电容滤波好的原因竞争对手。
钽电解电容器具有储藏电量、进行充放电等性能,主要应用于滤波、能量贮存与转换,记号旁路,耦合与退耦以及作时间常数元件等。
在应用中要注意其性能特点,正确使用会有助于充分发挥其功能,其中诸如考虑产品工作环境及其发热温度,以及采取降额使用等措施,如果使用不当会影响产品的工作寿命。
固体钽电容器电性能优良,工作温度范围宽,而且形式多样,体积效率优异,具有其独特的特征:钽电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。
此层氧化膜介质与组成电容器的一端极结合成一个整体,不能单独存在。
因此单位体积内所具有的电容量特别大。
即比容量非常高,因此特别适宜于小型化。
在钽电容器工作过程中,具有自动修补或隔绝氧化膜中的疵点所在的性能,使氧化膜介质随时得到加固和恢复其应有的绝缘能力,而不致遭到连续的累积性破坏。
这种独特自愈性能,保证了其长寿命和可靠性的优势。
四、钽电容命名国际上知名的钽电容和产厂商都有自己的物料编号(料号),他们的编码方式也成为了事实上的行业标准。
【精品】钽质电容介绍
一、钽电容介绍钽电容是由稀有金属钽加工而成,先把钽磨成微细粉,再与其它的介质一起经烧结而成.目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性,具有稳定好、不随环境的变化而改变、能做到容值很大等特点,在某些方面具有陶瓷电容不可比较的一些特性,因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用.目前全球主要有以下几个品牌的钽电容:AVX、KEMET、VISHAY、NEC,其中AVX 和VISHAY的产量最大,而且质量最好.虽然是个简单的概念,不过一写成洋文,就变得不容易理解了。
ESR,是EquivalentSeriesResistance三个单词的缩写,翻译过来就是“等效串连电阻”。
理论上,一个完美的电容,自身不会产生任何能量损失,但是实际上,因为制造电容的材料有电阻,电容的绝缘介质有损耗,各种原因导致电容变得不“完美”。
这个损耗在外部,表现为就像一个电阻跟电容串连在一起,所以就起了个名字叫做“等效串连电阻”。
ESR的出现导致电容的行为背离了原始的定义。
比如,我们认为电容上面电压不能突变,当突然对电容施加一个电流,电容因为自身充电,电压会从0开始上升.但是有了ESR,电阻自身会产生一个压降,这就导致了电容器两端的电压会产生突变。
无疑的,这会降低电容的滤波效果,所以很多高质量的电源啦一类的,都使用低ESR的电容器.同样的,在振荡电路等场合,ESR也会引起电路在功能上发生变化,引起电路失效甚至损坏等严重后果。
所以在多数场合,低ESR的电容,往往比高ESR的有更好的表现。
不过事情也有例外,有些时候,这个ESR也被用来做一些有用的事情.比如在稳压电路中,有一定ESR的电容,在负载发生瞬变的时候,会立即产生波动而引发反馈电路动作,这个快速的响应,以牺牲一定的瞬态性能为代价,获取了后续的快速调整能力,尤其是功率管的响应速度比较慢,并且电容器的体积/容量受到严格限制的时候。
这种情况见于一些使用mos管做调整管的三端稳压或者相似的电路中.这时候,太低的ESR反而会降低整体性能.ESR是等效“串连”电阻,意味着,将两个电容串连,会增大这个数值,而并联则会减少之。
钽电容外形
钽电容外形1. 引言钽电容是一种常见的电子元件,用于存储和释放电荷。
它具有较高的电容量和稳定性,被广泛应用于各种电子设备中。
在本文中,我们将重点探讨钽电容的外形特征及其相关知识。
2. 钽电容的基本结构钽电容由内部结构和外部封装组成。
内部结构包括正极、负极和介质层,而外部封装则决定了钽电容的外形。
2.1 内部结构正极通常由纯钽制成,其表面经过氧化处理以增加表面积,提高电容量。
负极则通常由碳材料或半导体材料制成。
介质层位于正极和负极之间,起到隔离两者的作用,并能存储和释放电荷。
2.2 外部封装外部封装是保护内部结构并与其他元件连接的重要组成部分。
钽电容的外形多种多样,常见的有片式、螺旋式、圆柱式等。
•片式钽电容:片式钽电容是最常见的一种外形。
它通常采用矩形或正方形的封装,便于安装和布局。
片式钽电容在电子设备中广泛应用,因其体积小、功率密度高而受到青睐。
•螺旋式钽电容:螺旋式钽电容是一种较大功率的钽电容,适用于需要承受较高电流和温度的场景。
它通常采用螺旋状的封装结构,以增加表面积和散热效果。
•圆柱式钽电容:圆柱式钽电容外形类似于圆柱体,常见于特殊应用领域。
它具有较大的体积和功率密度,适用于需要较大容量和可靠性的场合。
3. 钽电容外形参数除了基本的外形特征之外,钽电容还具有一些重要的外形参数。
3.1 尺寸钽电容的尺寸通常由长度、宽度和厚度等参数来描述。
这些参数决定了钽电容在电路板上的布局和安装方式。
3.2 容量钽电容的容量是指其存储和释放电荷的能力。
容量通常以微法(μF)为单位来表示,不同尺寸和结构的钽电容具有不同的容量范围。
3.3 电压钽电容能够承受的最大电压称为额定电压。
额定电压是选择钽电容时需要考虑的重要参数,过高或过低的电压都可能导致元件损坏或工作不稳定。
3.4 温度特性钽电容在不同温度下的性能变化称为温度特性。
温度特性通常由工作温度范围和温度系数来描述,这些参数对于一些特殊应用场景非常重要。
4. 钽电容外形与应用钽电容的外形直接影响其在各种应用中的使用情况。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钽电容选型介绍及外形尺寸
| | 2010年08月23日 | [字体:小大] | 点击推荐给好友
关键词:钽电容
一、钽电容介绍
钽电容是由稀有金属钽加工而成,先把钽磨成微细粉,再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性,具有稳定好、不随环境的变化而改变、能做到容值很大等特点,在某些方面具有陶瓷电容不可比较的一些特性,因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容:AVX、KEMET、VISHAY、NEC,其中AVX 和VISHAY的产量最大,而且质量最好。
二、钽电容技术规格和选型(以VISHAY和AVX为例说明)
(一)VISHAY
1、型号表示方法
293D 107 X9 010 D 2 W
① ② ③ ④ ⑤ ⑥ ⑦
① 表示系列,VISHAY有293D和593D两个系列,293D表示普通钽电容,593D 表示的是低阻抗钽电容,直流电阻小于1欧,一般在100毫欧到500毫欧之间。
② 表示电容的容量,范围从0.1UF----680UF
③ 表示容量误差,钽电容的容量误差有两种:一是±10%(K)和±20%(M)
④ 表示电容的耐压,指在85℃时额定直流电压,钽电容的耐压范围从4V---50V
⑤ 表示钽电容的尺寸大小,有A、B、C、D、E、P五种尺寸
⑥ 表示电容的焊点材料,一般是镍银,和钯银
⑦ 表示包装方式,有两种包装方式,7寸盘和13寸盘
2、外形尺寸
3、容量与电压和尺寸的范围关系表
293D普通系列
593D低阻系列(通用低阻钽电容为100UF----470UF)
4、包装
(一)AVX
1、型号表示方法
TAJ C 100 K 010 R
① ② ③ ④ ⑤ ⑥
① 表示系列,AVX有TAJ和TPS两个系列,TAJ表示普通钽电容,TPS表示的是低阻抗钽电容,直流电阻小于1欧,一般在100毫欧到500毫欧之间,特殊的可以低到40毫欧。
② 表示钽电容的尺寸大小,有A、B、C、D、E、Y、V六种尺寸
③ 表示电容的容量,范围从0.1UF----1000UF
④ 表示容量误差,钽电容的容量误差有两种:一是±10%(K)和±20%(M)
⑤ 表示电容的耐压,指在85℃时额定直流电压,钽电容的耐压范围从4V---50V
⑥ 表示包装方式,有两种包装方式,7寸盘和13寸盘
2、外形尺寸
3、容量与电压和尺寸的范围关系表
TAJ普通系列
备注:标红颜色的是该容量、该电压下所对应的首选尺寸TPS低阻系列(通用低阻钽电容为100UF----470UF)
备注:在AVX的超低阻值的规格表示上,还表明了具体阻值的数字,例如:TPSD107K010R0100,其中0100就是直流电阻的大小-------100毫欧。
4、包装。
