皮带秤校验链码工作原理及结构组成
皮带秤的工作原理
皮带秤的工作原理皮带秤是一种常用的称重设备，广泛应用于物料输送和称重领域。
它通过测量物料在传送带上的分量来实现称重功能。
下面将详细介绍皮带秤的工作原理及其组成部份。
一、皮带秤的工作原理基于牛顿第二定律，即F=ma（力等于质量乘以加速度）。
当物料通过传送带时，传送带会受到物料的重力作用，因此传送带上的负荷会引起传送带的弯曲。
皮带秤通过测量传送带的弯曲程度来确定物料的分量。
二、皮带秤的组成部份1. 传送带：传送带是皮带秤的核心部件，用于输送物料。
传送带通常由橡胶或者聚合物材料制成，具有较好的耐磨性和抗拉强度。
2. 称重传感器：称重传感器用于测量传送带的弯曲程度，进而确定物料的分量。
常用的称重传感器包括压力传感器、应变传感器和电子称重传感器等。
3. 电子控制系统：电子控制系统用于接收和处理称重传感器的信号，并将其转换为物料的分量数据。
该系统通常由微处理器、模数转换器和显示屏等组成。
4. 支撑结构：支撑结构用于支持传送带和称重传感器，确保称重过程的稳定性和准确性。
支撑结构通常由钢材或者铝材制成，具有较好的强度和稳定性。
三、皮带秤的工作流程1. 物料进料：物料通过给料装置进入传送带，开始进行输送和称重过程。
2. 传送带运行：传送带开始运行，物料随之被输送至目标位置。
3. 称重测量：称重传感器测量传送带的弯曲程度，并将其转换为电信号发送给电子控制系统。
4. 数据处理：电子控制系统接收称重传感器的信号，通过内部算法计算出物料的分量，并将其显示在显示屏上。
5. 数据输出：物料的分量数据可以通过串口、以太网或者无线网络等方式输出给上位系统，实现数据的远程监控和管理。
四、皮带秤的应用领域皮带秤广泛应用于矿山、电力、化工、建材、冶金等行业的物料输送和称重过程中。
它可以用于煤矿、矿石、水泥、化肥、粮食等物料的计量和监控，匡助企业实现生产过程的自动化和精确化。
总结：皮带秤是一种基于传送带弯曲程度测量物料分量的称重设备。
它由传送带、称重传感器、电子控制系统和支撑结构等组成。
电子皮带秤工作原理和组成
电子皮带秤工作原理和组成2009-05-28电子皮带秤系统的工作原理称重给料机将经过皮带上的物料，通过称重秤架下的称重传感器进行检测重量，以确定皮带上的物料重量；装在尾部滚筒或旋转设备上的数字式测速传感器，连续测量给料速度，该速度传感器的脉冲输出正比于皮带速度；速度信号与重量信号一起送入皮带给料机控制器，产生并显示累计量/瞬时流量。
给料控制器将该流量与设定流量进行比较,由控制器输出信号控制变频器调速，实现定量给料的要求（如图1）。
可由上位PC机设定各种相关参数，并与PLC实现系统的自动控制。
它可以采用两种运行方式：自动方式和半自动/手动方式。
自动方式图1：称重给料机工作原理示意图通过在工控机上选择的预先编好的配方，配方确定后启动系统。
配料系统根据配方的设定自动控制各配料给料机运行。
Ø半自动方式/手动方式由人工在控制器上设定配方的配比，手动启动控制器，BW500积算仪控制变频器和称重式给料机加料。
2.1.2 系统的组成图2：称重给料机的组成示意图称重给料机系统主要包括：秤架（包括安装支架）、称重传感器、速度传感器、手动挂码校验装置、防跑偏措施、头部刮板、内清扫、拉紧装置、配料秤的密封罩、支撑架、胶带、托辊、辊筒、结构件(卸料端带有衬板的卸料漏斗、拖料端带拖料漏斗及手动调节门等)、变频调速电机、接线盒及连接电缆（称重传感器之间）、通讯连接设施（称重给料机系统）、数字显示表、标定及调校设施、成套仪表盘等（如图2）。
称重给料机的核心部分是皮带秤（如图3）。
皮带秤的主要组成由秤架、积算仪和速度传感器组成；而称重给料机系统的结构特点和精度主要由皮带秤的设计结构决定。
图3：皮带秤是称重给料机的核心部分技术特点称重给料机在皮带秤的秤架结构、积算仪以及称重给料机的整体设计上都具有它的特点。
WF1200系列给料机使用的是MSI直接承重式秤架结构和BW500积算仪，这种秤秤架结构简化了称重给料机的称重结构, 降低称重系统的无效载荷, 提供合适的量程和灵敏度, 对于小流量称重有独特的优势。
皮带秤的工作原理

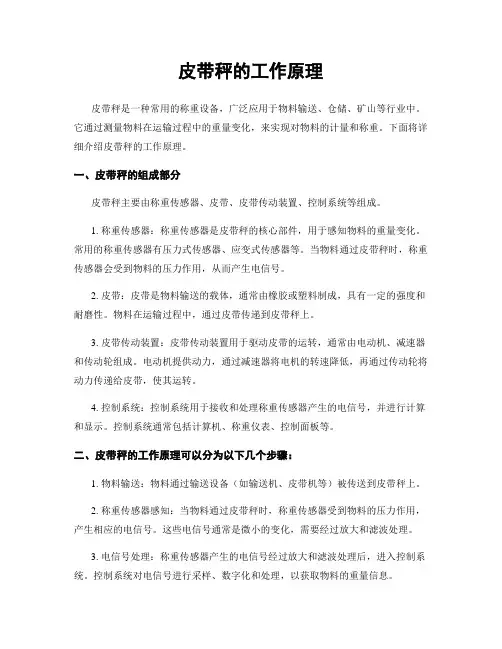

皮带秤的工作原理皮带秤是一种常用的称重设备，广泛应用于物料输送、仓储、矿山等行业中。
它通过测量物料在运输过程中的重量变化，来实现对物料的计量和称重。
下面将详细介绍皮带秤的工作原理。
一、皮带秤的组成部分皮带秤主要由称重传感器、皮带、皮带传动装置、控制系统等组成。
1. 称重传感器：称重传感器是皮带秤的核心部件，用于感知物料的重量变化。
常用的称重传感器有压力式传感器、应变式传感器等。
当物料通过皮带秤时，称重传感器会受到物料的压力作用，从而产生电信号。
2. 皮带：皮带是物料输送的载体，通常由橡胶或塑料制成，具有一定的强度和耐磨性。
物料在运输过程中，通过皮带传递到皮带秤上。
3. 皮带传动装置：皮带传动装置用于驱动皮带的运转，通常由电动机、减速器和传动轮组成。
电动机提供动力，通过减速器将电机的转速降低，再通过传动轮将动力传递给皮带，使其运转。
4. 控制系统：控制系统用于接收和处理称重传感器产生的电信号，并进行计算和显示。
控制系统通常包括计算机、称重仪表、控制面板等。
二、皮带秤的工作原理可以分为以下几个步骤：1. 物料输送：物料通过输送设备（如输送机、皮带机等）被传送到皮带秤上。
2. 称重传感器感知：当物料通过皮带秤时，称重传感器受到物料的压力作用，产生相应的电信号。
这些电信号通常是微小的变化，需要经过放大和滤波处理。
3. 电信号处理：称重传感器产生的电信号经过放大和滤波处理后，进入控制系统。
控制系统对电信号进行采样、数字化和处理，以获取物料的重量信息。
4. 重量计算：控制系统根据称重传感器产生的电信号和预设的参数，进行重量计算。
重量计算通常基于物料的密度和称重传感器的灵敏度。
5. 结果显示：重量计算完成后，控制系统将计算结果显示在称重仪表或控制面板上。
操作人员可以通过这些显示设备实时了解物料的重量。
6. 控制操作：控制系统还可以与其他设备进行联动控制，根据物料重量的变化来实现自动控制。
例如，当物料重量达到设定值时，控制系统可以自动停止或启动输送设备。
皮带秤的工作原理

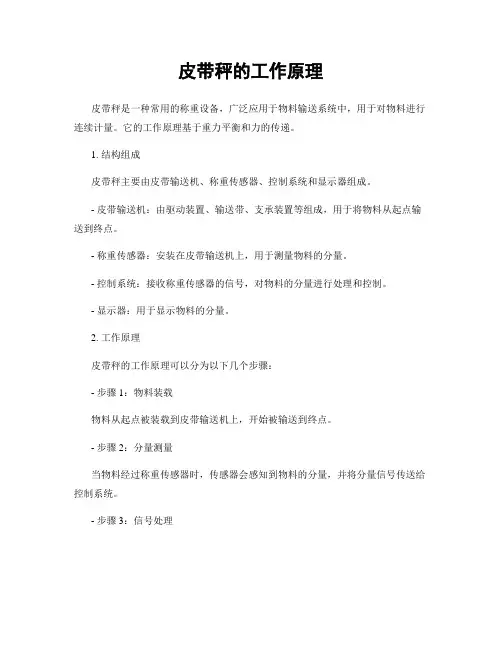

皮带秤的工作原理皮带秤是一种常用的称重设备，广泛应用于物料输送系统中，用于对物料进行连续计量。
它的工作原理基于重力平衡和力的传递。
1. 结构组成皮带秤主要由皮带输送机、称重传感器、控制系统和显示器组成。
- 皮带输送机：由驱动装置、输送带、支承装置等组成，用于将物料从起点输送到终点。
- 称重传感器：安装在皮带输送机上，用于测量物料的分量。
- 控制系统：接收称重传感器的信号，对物料的分量进行处理和控制。
- 显示器：用于显示物料的分量。
2. 工作原理皮带秤的工作原理可以分为以下几个步骤：- 步骤1：物料装载物料从起点被装载到皮带输送机上，开始被输送到终点。
- 步骤2：分量测量当物料经过称重传感器时，传感器会感知到物料的分量，并将分量信号传送给控制系统。
- 步骤3：信号处理控制系统接收到称重传感器传来的信号后，会进行信号处理。
这个过程包括校准、滤波和数据处理等。
校准是为了保证称重传感器的准确性，滤波是为了去除噪声干扰，数据处理是为了得到物料的准确分量。
- 步骤4：控制输出控制系统根据信号处理结果，对物料的分量进行控制输出。
可以根据需要进行数据记录、报警、控制信号发送等操作。
- 步骤5：显示结果控制系统将物料的分量信息发送给显示器，显示器将分量结果以数字或者图形的形式展示出来。
3. 特点与优势皮带秤具有以下特点和优势：- 连续计量：皮带秤能够对物料进行连续计量，适合于物料输送过程中的实时分量监测。
- 高精度：通过精确的称重传感器和信号处理，皮带秤能够实现较高的称重精度。
- 大量计量：皮带秤适合于大量物料的计量，可以满足高产量的生产需求。
- 自动化控制：皮带秤可以与控制系统进行联动，实现自动化的物料计量和控制。
- 数据记录与分析：皮带秤可以记录物料的分量信息，并进行数据分析，匡助企业进行生产管理和优化。
总结：皮带秤是一种基于重力平衡和力的传递原理的连续计量设备。
它由皮带输送机、称重传感器、控制系统和显示器组成。
皮带秤的工作原理
皮带秤的控制原理一、皮带秤的组成一般由秤量框架、称重传感器、测速传感器和显示仪表等四大部件组成。
二、皮带秤的控制原理1、秤用于对散状物料的定量给料，给料过程中为皮带连续给料，给料机将来自于用户给料仓或其他给料设备的物料输送并通过称重桥架进行重量检测，同时装于尾轮的测速传感器对皮带进行速度检测。
被测量的重量信号和速度信号一同送入MT3105P积算器进行微分处理并显示以吨每小时为单位的瞬时流量进行比较，并根据偏离大小的输出相应的信号值（PID信号），通过变频器改变电机转速的快慢以改变给料量，使之与设定值一定，从而完成恒定给料流量的控制。
从称重原理可知，电子皮带秤所测量物料的瞬时流量的大小取决于两个参数，即瞬时流量等于称重传感器测量的承载器上物料负荷值q(kg/m)和测速传感器测量的皮带速度值v(m/s)两个参数相乘所得，即：w(t)=qv可见，测速传感器的测量精确度和稳定性与称重传感器的测量精确度和稳定性是同等重要的。
目前称重传感器的精确度普遍提高到万分之几，而测速传感器的精确度大多在千分之几，所以提高测速传感器精确度是提高电子皮带秤系统精确度有效的途径之一。
2、启动给料机：在现场操作箱按下启动按钮1SB，1KA1、1KA3继电器同时吸合，变频器启动信号闭合，此时给料机和电机风扇开始运行，运行指示灯1HL2亮（配料秤故障时候此灯闪烁），通过现场调速旋钮1RP使变频器输出电流变化且现场电机转速也变化，在运行过程中发现跑偏应按下停止按钮1SB2停止皮带调整，也可以开机调整。
中控开机一般讲转换开关打到中控位置即可，面板的备妥灯必须是亮着，不然代表中控无法开机或者此灯损坏。
三、参数的设定和称重给料机的标定1、仪表参数的标定：在运行一段时间皮带趋于稳定后，可对MT3105仪表参数设定，如输入仪表小数点位置、秤的单位、容量、传感器容量及灵敏度、皮带一周长度等参数。
初次使用需要输入原始参数，正常使用中一般不需要随意改动。
皮带秤的工作原理

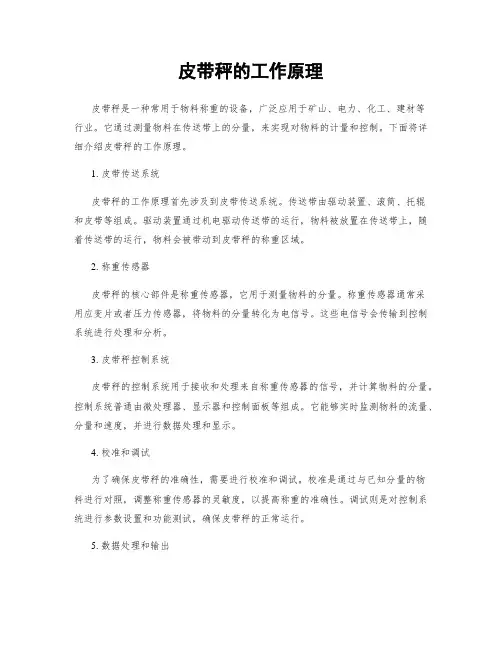

皮带秤的工作原理皮带秤是一种常用于物料称重的设备，广泛应用于矿山、电力、化工、建材等行业。
它通过测量物料在传送带上的分量，来实现对物料的计量和控制。
下面将详细介绍皮带秤的工作原理。
1. 皮带传送系统皮带秤的工作原理首先涉及到皮带传送系统。
传送带由驱动装置、滚筒、托辊和皮带等组成。
驱动装置通过机电驱动传送带的运行，物料被放置在传送带上，随着传送带的运行，物料会被带动到皮带秤的称重区域。
2. 称重传感器皮带秤的核心部件是称重传感器，它用于测量物料的分量。
称重传感器通常采用应变片或者压力传感器，将物料的分量转化为电信号。
这些电信号会传输到控制系统进行处理和分析。
3. 皮带秤控制系统皮带秤的控制系统用于接收和处理来自称重传感器的信号，并计算物料的分量。
控制系统普通由微处理器、显示器和控制面板等组成。
它能够实时监测物料的流量、分量和速度，并进行数据处理和显示。
4. 校准和调试为了确保皮带秤的准确性，需要进行校准和调试。
校准是通过与已知分量的物料进行对照，调整称重传感器的灵敏度，以提高称重的准确性。
调试则是对控制系统进行参数设置和功能测试，确保皮带秤的正常运行。
5. 数据处理和输出皮带秤的控制系统通常具备数据处理和输出功能。
它可以将物料的分量数据实时传输到计算机或者数据采集系统，以便进行进一步的分析和管理。
同时，控制系统还可以根据设定的参数进行报警和控制操作，以满足生产过程的要求。
总结：皮带秤的工作原理主要包括皮带传送系统、称重传感器、控制系统、校准和调试、数据处理和输出等方面。
通过测量物料在传送带上的分量，皮带秤能够实现对物料的计量和控制，广泛应用于各个行业。
通过合理的校准和调试，可以提高皮带秤的准确性和稳定性，确保生产过程的正常运行。
皮带秤的工作原理
皮带秤的工作原理皮带秤是一种常用的称重设备，广泛应用于物流、矿山、化工、冶金等行业。
它通过测量物料在传送带上的重量来实现称重功能。
下面将详细介绍皮带秤的工作原理。
一、皮带秤的组成部分皮带秤主要由传感器、皮带、支撑架、称重电子仪表和控制系统等组成。
1. 传感器：传感器是皮带秤的核心部件，用于测量物料的重量。
常见的传感器有压电式、电阻应变式和电容式传感器。
2. 皮带：皮带是物料传送的载体，通过传送带的运动来实现物料的称重。
通常采用耐磨、耐高温的橡胶材料制成。
3. 支撑架：支撑架用于固定传感器和皮带，保证称重的稳定性和准确性。
4. 称重电子仪表：称重电子仪表用于接收传感器的信号，并进行数据处理和显示。
它通常包括AD转换器、微处理器和显示屏等。
5. 控制系统：控制系统用于控制皮带秤的运行，包括启动、停止、校准等功能。
二、皮带秤的工作原理可以简单概括为：通过测量传送带上物料的重量变化，进而计算出物料的质量。
具体步骤如下：1. 传感器测量：传感器安装在支撑架上，与传送带接触。
当物料通过传送带时，传感器会感受到物料的重量，并将重量信号传输给称重电子仪表。
2. 信号处理：称重电子仪表接收传感器的信号，并进行放大和滤波处理，以消除干扰信号和提高测量精度。
3. 数据计算：经过信号处理后，称重电子仪表会根据传感器的信号计算出物料的质量。
通常采用质量传递比例法或质量流量法进行计算。
4. 数据显示：计算结果会显示在称重电子仪表的显示屏上，以便操作人员实时了解物料的质量。
5. 控制功能：控制系统可以根据需要对皮带秤进行启动、停止、校准等操作，以确保称重的准确性和稳定性。
三、皮带秤的优势和应用1. 高精度：皮带秤可以实现较高的称重精度，通常可以达到0.1%~0.5%。
2. 宽量程：皮带秤适用于不同质量范围的物料称重，可以满足不同行业的需求。
3. 自动化程度高：皮带秤可以与自动化生产线相结合，实现自动称重和数据传输。
4. 可靠性强：皮带秤采用耐磨、耐高温的材料制成，具有较强的耐用性和可靠性。
皮带秤的工作原理
皮带秤的工作原理皮带秤是一种常用的称重设备，广泛应用于物料输送线上的称重过程中。
它可以精确地测量物料的重量，并将数据传输给控制系统，实现自动化生产过程的监控和控制。
下面将详细介绍皮带秤的工作原理。
一、皮带秤的组成结构皮带秤主要由皮带传送机构、传感器、控制系统和显示系统组成。
1. 皮带传送机构：皮带传送机构由电动机、减速器、皮带和支撑结构等组成。
电动机驱动皮带运转，将物料从一端输送到另一端。
2. 传感器：传感器是皮带秤的关键部件，用于测量皮带上物料的重量。
常用的传感器有压力传感器、称重传感器和振动传感器等。
3. 控制系统：控制系统接收传感器的信号，并进行数据处理和控制操作。
它可以根据设定的参数实时监测物料的重量，并根据需要进行报警或控制操作。
4. 显示系统：显示系统用于显示物料的重量信息，通常采用数字显示屏或计算机界面。
二、皮带秤的工作原理可以分为以下几个步骤：1. 物料输送：电动机驱动皮带运转，将待称重的物料从一端输送到另一端。
物料在输送过程中均匀分布在皮带上。
2. 传感器测量：当物料通过传感器时，传感器会受到物料的压力、重量或振动等影响。
传感器将这些信号转化为电信号，并传输给控制系统。
3. 数据处理：控制系统接收传感器传输的信号，并进行数据处理。
它会根据事先设定的参数，对传感器信号进行校准和计算，得出物料的实时重量。
4. 数据显示与控制：控制系统将计算得出的物料重量信息传输给显示系统，显示系统将重量信息以数字形式显示出来。
同时，控制系统还可以根据设定的参数进行报警或控制操作，例如超重报警、停机控制等。
三、皮带秤的优势和应用领域皮带秤具有以下优势：1. 高精度：皮带秤采用先进的传感器和控制系统，能够实现高精度的称重，满足不同行业对于重量测量的要求。
2. 自动化：皮带秤可以与物料输送线进行无缝连接，实现自动化生产线的称重过程，提高生产效率和质量。
3. 实时监控：皮带秤可以实时监测物料的重量，并将数据传输给控制系统，实现对生产过程的实时监控和数据记录。
电子皮带秤的结构及工作原理
• 累物料而改变零点引起秤数不准。
• 防止测速滚筒打滑而速度偏低引起称重误差。 • 防止物块卡死秤架而引起称重误差。 • 防止皮带粘料而引起零点偏移造成称重误差。
一、电子皮带秤的结构及工作原理
1.电子皮带秤的结构 2.工作原理
电子皮带秤的结构
• 电子皮带秤由秤架、秤重传感器、速度传感器、
测速滚筒、接线盒、积算器以及其他附件（如角 度补偿器等）和连接电缆等组成。
• 电子皮带秤实物图如下图1-1、1-2所示
图1-1 皮带秤实物图
图1-2 皮带秤实物图
工作原理
二、维护保养
• 在皮带机的使用过程中，维护保养工作十
分重要，如果维护保养不得当，可能会使 皮带秤发生故障，称重产生较大误差，造 成一定的损失。
• 以下几个措施可以有效对皮带秤进行维护
保养，减少皮带秤的故障。
• 定期对皮带秤的秤架，称重托辊，测速滚筒进
行机械检查维护，防止固定螺栓松动，防止托辊 和滚筒不灵活转动。
皮带秤的工作原理
皮带秤的工作原理一、引言皮带秤是一种常用的称重设备，广泛应用于物料输送和称重领域。
本文将详细介绍皮带秤的工作原理及其应用。
二、皮带秤的基本构造皮带秤由称重传感器、皮带、驱动装置、控制系统等组成。
1. 称重传感器：称重传感器是皮带秤的核心部件，用于测量物料的分量。
常见的称重传感器有压阻式传感器、电容式传感器和电子称重传感器等。
2. 皮带：皮带是物料传送的载体，其材质通常为橡胶或者聚合物材料。
皮带的长度和宽度可以根据实际需要进行调整。
3. 驱动装置：驱动装置用于带动皮带的运转，常见的驱动装置有机电、减速器和传动轮等。
4. 控制系统：控制系统用于监控和控制皮带秤的工作状态，包括称重数据的采集、传输和处理等。
三、皮带秤的工作原理皮带秤的工作原理基于物料的分量对称重传感器产生的应力进行测量。
1. 物料输送：物料通过皮带传送到皮带秤上，皮带由驱动装置带动，使物料沿着皮带方向运动。
2. 称重传感器测量：当物料通过皮带秤时，称重传感器受到物料分量的作用，产生应力。
称重传感器将应力转化为电信号，并将信号传输给控制系统。
3. 电信号处理：控制系统接收到称重传感器传输的电信号后，进行放大、滤波和数字化处理等。
同时，控制系统还可以根据预设的参数进行校准和调整。
4. 称重数据输出：经过处理后的称重数据将通过显示屏或者数据接口输出，供用户查看或者与其他设备进行数据交互。
四、皮带秤的应用领域皮带秤广泛应用于物料输送和称重领域，具有以下几个主要应用领域：1. 矿山和采矿工业：皮带秤可以用于矿石、煤炭等物料的称重和计量，用于控制生产过程和统计物料的产量。
2. 港口和物流行业：在港口和物流行业中，皮带秤用于货物的称重和计量，以确保货物的准确装载和运输。
3. 粮食加工和储运：在粮食加工和储运过程中，皮带秤用于粮食的称重和计量，以确保粮食的质量和数量。
4. 化工和建材行业：在化工和建材行业中，皮带秤用于化工原料和建造材料的称重和计量，以确保生产过程的准确性和安全性。
皮带秤概述(输煤车间)
5、皮带秤在上煤计量过程中，当煤量为900吨/H时， 称重传感器秤得煤重量为458公斤，因有效称量 长度为4.8米，可算出每米皮带上的物料平均重量 为95.4公斤/米，再通过速度传感器测出“单位时 间”（1秒）皮带所经过的长度（2.62米），这样 即可以计算出1秒内通过的物料重量为250公斤， 实际工作中速度传感器已经把“单位时间”细分 到了1/760秒，大大提高了计量精度，这样每段煤 量的总累加值即可以近似于真实的累计值。
3、 皮带秤就是专门针对散装物
料的连续计量而设计的。 皮带秤在动态计量过程中， 最基本的原理是根据称重传感器 的荷重值计算出“单位长度”上 的物料平均重量，再测出“单位 时间”皮带所经过的长度，这样 即可以计算出“单位时间”内通 过的物料重量，如果把“单位时 间”细分到很短的时间段，那么 各段的总累加值即可以近似于真 实的累计值。
蓝色秤架和托辊架
HBTS-500KG型称重传感器 安装于蓝色方管上方形盖子 下，盖子用螺丝紧固，下方 电缆为传感器出线。共安装 有4个。
SW2312型筒上。
SW765D型积算仪
SW765D型积算仪 内部组成，下部右 侧为电源电缆、左 侧为称重传感器电 缆、测速传感器电 缆，以及通讯电缆。
第三节：设备精度
1、动态精度± 0.25%，属于国家标准0.5级 皮带秤；采用全悬浮式桥架，称量长度4.8 米，称重范围1-1500吨/小时；装有4个称重 传感器、1个速度传感器； 2、校验链码系统精度为± 0.1%，重量为80 公斤/米，可模拟煤量为754吨/小时。
第四节：链码校验原理及过程
1、校验原理：标准链码（80KG/M）在皮带 上运行时，可以模拟出一个固定标准煤量 (754T/H)；此时皮带秤仪表也会按照原有参 数及特性计算出一个实时煤量；系统会将 链码模拟的固定标准煤量作为标准经计算 后对仪表原有参数作出调整，使实时煤量 与固定标准煤量尽可能相等以减小误差、 提高精度。
皮带秤的校验说明
连续累计自动衡器又称皮带秤。
主要用于通过测量输送过程中散料的流量，以求得被输送物料的总重量。
根据R50《连续累计自动衡器》国际建议的要求，皮带秤在进行首次检定、后续检定和使用中检验时，除了进行计量性能试验(其中包括重复性、累计显示器的鉴别力、累计显示器零点累计的鉴别力及零点的短期稳定度和长期稳定度试验)外，还要进行现场试验。
各项试验均以皮带运行的整圈数计算，一般情况下的试验时间为3分钟。
以下公式均以0.5级皮带秤为例。
1.计量性能试验1.1 零点检查的最大允许误差按R50中的要求，开机预热后空载运行整圈数，试验结束时记录累计示值T0。
零点示值误差应为：T0≤0.05%Qmax·t式中：Qmax—最大流量(kg/s)t—试验时间(s)1.2 置零显示器的鉴别力在进行此项试验前应关闭自动置零功能。
这项试验共分三步进行：●空载运行整圈数，时间约3分钟。
试验结束后，记录累计载荷的示值。
●在承载器上施加相当于0.05%Max的零点鉴别力用的砝码，空载运行整圈数，时间约3分钟。
试验结束后记录累计示值。
●取走零点鉴别力用砝码，并空载运行整圈数，时间约3分钟。
试验结束后记录累计示值。
往承载器上加零点鉴别力砝码后，累计示值与空载运行时的累计示值应有一个正向的差值。
从承载器上取走零点鉴别力砝码后，累计示值与加砝码时的累计示值应有一个负向的差值。
1.3 零载荷试验的最大偏差在零点检查的最大允许误差试验时，记录下累计显示器的初始示值、试验中累计显示器的最大和最小值。
要求累计显示器示值偏离初始示值应不超过下值：0.18%Qmax·t1.4 零点短期稳定性此项试验前将皮带秤置零，并关闭自动置零功能。
皮带秤空载运行，记录初始累计值，在15分钟内，每3分钟记录一次读数，所得最小示值与最大示值之差，不超过下值：0.0018%Qmax·360001.5 累计显示器的鉴别力在承载器上加放20%Max的分布载荷，运行约3分钟，后加放附加砝码并用上述同样的方式、同样的运行时间，记录下累计值。
皮带秤的原理和构造
皮带秤的原理和构造皮带秤是一种常见的称重装置，广泛应用于工业生产、物流运输、粮食加工等领域。
其原理和构造相对简单，下面我将详细介绍。
皮带秤的原理是基于物体在重力作用下的称重原理。
当物体放置在皮带上时，物体的重量会使皮带产生弯曲，并改变皮带传感器的输出信号。
通过对皮带传感器输出信号的处理和计算，可以得到物体的重量。
皮带秤的构造主要包括皮带系统、传感器系统、控制系统和显示系统。
首先是皮带系统。
皮带系统由皮带、轧辊和传动装置组成。
皮带是承载物体重量的关键部分，通常由橡胶、聚氨酯等材料制成，具有较高的耐磨性和承载能力。
轧辊用于支撑和引导皮带的运动，通常由金属材料制成，具有较高的强度和稳定性。
传动装置可以通过电机驱动皮带的移动，其设计应该能够实现稳定而均匀的皮带运动。
其次是传感器系统。
传感器系统主要用于检测和测量皮带的变形，从而获得物体的重量信息。
常用的传感器包括负荷传感器和皮带张力传感器。
负荷传感器通常是一种弹性材料制成的弯曲梁，当物体施加在其上时，弯曲梁会产生一定的变形，通过检测变形的程度可以推算出物体的重量。
皮带张力传感器则是通过检测皮带传感器上的张力变化来测量物体的重量。
这些传感器将输出的电信号进行放大和处理，然后传输给控制系统进行分析和计算。
控制系统是皮带秤的核心部分。
它主要负责接收和处理传感器系统的信号，并进行相关的数学计算以获得物体的精确重量。
控制系统通常包括微处理器、数据处理模块和控制算法等。
微处理器负责接收传感器系统的信号，然后通过数据处理模块将信号转化为物体的重量数据，并参考预先设定的标定参数进行精确计算。
控制算法则是通过统计学方法对传感器输出的数据进行滤波、校正和修正等，以提高测量的精确度和稳定性。
最后是显示系统。
显示系统主要用于将物体的重量信息显示出来，方便操作人员观察和记录。
通常采用数码显示器或液晶显示器来显示物体的重量，并有相应的操作界面和功能键，方便人们使用和设置。
总结起来，皮带秤的原理是利用重力作用下物体的称重特性，通过对皮带传感器输出信号的处理和计算，可以获得物体的重量信息。
电子皮带秤动态标定链码工作原理
电子皮带秤动态标定链码工作原理电子皮带秤动态标定链码工作原理 一、适用范围 CLM-X 型自动循环链码是随皮带输送机循环运行的电子皮带秤动态标定链码，是一种模拟负荷标准器，可作为电子皮带秤和称重给料机的校验标定设备，广泛应用在电力、冶金、码头、建材、煤矿等使用电子皮带秤计量散状物料的场合。
二、产品型号及含义 三、工作原理 电子皮带秤调零完成后，操作自动循环链码的控制单元将链码置于输送机皮带上，通过皮带运行，带动链码链条与皮带同步循环运动，通过测速装置系统，计量系统，计算出校验时间内通过皮带秤称重区域的链码重量，同时皮带秤二次仪表计量出一个称重量，通过修正皮带秤二次仪表完成皮带秤的模拟实物标定，达到校验目的。
四、系统构成及特点 SY-CLM-X 自动循环链码标定装置由钢结构支架、导向轮、标准链码、拖辊、升降机构、移动小车、电气控制系统等组成。
系统主要特点◆链码随皮带同步运行，可近似模拟物料的输送特点，与实际运行状况的相似性，使得校验更直观可靠。
◆动态链码的收放或升降均由电控系统自动操作，根据用户需要，可设远方输出接点，供程控室远程校验。
◆校验过程中，校验仪表可显示标定值，并可将数据远传至集控室，以方便用户核校当前电子皮带秤计量的精度。
◆校验过程方便快捷，自动化程度高，省时省力，准确可靠。
五、工作环境◆环境温度：-10--60℃,机械-35--60℃◆电源：220VAC （+10%/-15%），50HZ（±2%）380VAC（+10%/-15%），50HZ （±2%）六、主要技术参数： 链码单位重量(kg/m) 5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、。
电子皮带秤系统的工作原理
电子皮带秤系统的工作原理电子皮带秤系统是一种用于测量和控制物料流量的重要设备。
它通常应用于物料输送过程中，可以准确地测量物料的分量，并根据测量结果进行控制和调节。
本文将详细介绍电子皮带秤系统的工作原理。
一、电子皮带秤系统的组成电子皮带秤系统主要由以下几个组成部份构成：1. 皮带秤传感器：皮带秤传感器是电子皮带秤系统的核心部件，用于测量物料的分量。
它通常由称重传感器、称重支架和皮带秤滚筒等组成。
2. 信号处理器：信号处理器负责接收来自皮带秤传感器的信号，并进行处理和分析。
它可以将测量结果转化为标准的电信号输出，以供其他设备使用。
3. 控制器：控制器是电子皮带秤系统的核心控制部份，负责对物料流量进行控制和调节。
它可以根据测量结果实时调整输送带的速度，以达到预设的物料流量要求。
4. 人机界面：人机界面是用户与电子皮带秤系统进行交互的界面，通常采用触摸屏或者按钮等形式。
用户可以通过人机界面设置参数、查看数据和进行操作。
二、电子皮带秤系统的工作原理可以简单描述为以下几个步骤：1. 传感器测量：当物料通过皮带秤传感器时，传感器会受到物料的分量作用，产生相应的力信号。
这些力信号会被传感器转化为电信号，并传送到信号处理器。
2. 信号处理：信号处理器接收到传感器的电信号后，会进行放大、滤波和线性化等处理，以确保测量结果的准确性和稳定性。
处理后的信号会被送往控制器进行进一步处理。
3. 测量计算：控制器接收到信号处理器传来的信号后，会根据预设的参数和算法进行计算。
它会根据测量结果判断当前物料流量是否符合要求，并根据需要进行调节。
4. 控制输出：根据测量计算的结果，控制器会通过控制输出端口调整输送带的速度。
如果物料流量过大，控制器会减小输送带的速度；如果物料流量过小，控制器会增大输送带的速度。
通过不断调整输送带的速度，控制器可以实现对物料流量的精确控制。
5. 数据显示：电子皮带秤系统通常会在人机界面上显示实时的测量数据和运行状态。
皮带秤工作原理和结构
皮带秤工作原理和结构1. 嘿，大家好啊！今天咱们来聊一个特别有意思的工业设备——皮带秤。
别看它名字听起来挺简单的，这家伙可是个称重界的"多面手"！2. 皮带秤就像是一个永不停歇的称重小能手，它最厉害的地方就是能在物料运输的时候同时完成称重，简直就像是边跑步边数数一样厉害！3. 说到结构，皮带秤主要由几个关键部分组成。
想象一下，它就像是一条会动的"长龙"，上面铺着一条宽宽的"黑毯子"，这就是输送带啦。
这条"黑毯子"可有意思了，它不停地转啊转，把物料从这头运到那头。
4. 在输送带下面，藏着几个特别重要的称重传感器，就像是皮带秤的"神经系统"。
这些传感器特别敏感，就跟我们脚底的触觉一样，能感受到上面经过的每一点重量变化。
5. 皮带秤还有个测速传感器，它就像是个小警察，时时刻刻监控着输送带的运行速度。
你看，它在那儿转啊转，一圈都不会错过，简直比数学老师还要细心！6. 工作原理其实特别有趣，就像是我们在跑步机上跑步时，既能知道跑了多远，又能知道速度一样。
皮带秤就是通过称重和速度的配合，算出经过的物料重量。
7. 皮带秤的大脑是控制系统，它把所有数据都收集起来，然后快速计算。
这个计算速度可快了，比我们心算快得多，一秒钟能算好几次呢！8. 有意思的是，皮带秤还能自动补偿误差。
比如输送带有点歪了，或者物料分布不太均匀，它都能自动调整，就像是个细心的裁判员，保证每次称重都准确无误。
9. 在实际使用中，皮带秤简直就是个"劳模"。
它可以24小时不停工作，风里来雨里去，一年到头连个休息日都不要，这敬业精神，真是让人佩服！10. 维护保养也特别重要，就像照顾一个精密的仪器一样。
要定期检查、校准，确保它的称重精度。
要是疏于保养，这个"小能手"也会闹脾气，给出不准确的数据。
11. 在工业生产中，皮带秤的应用可广泛了。
电子皮带秤及其校验装置
皮带秤的设计
• 电子仪表 是否具有先进的技术水平？ 误差是否低于系统精度的要求？ 是否具有自动调间隔和零点校正的功能？ 是否具有适当的输入输出功能？
• 秤架设计 支点型？ 全悬浮平台型？
来自测速传感器的单路速度脉冲输入。
输入：称重传感器的毫伏信号。 输出：用于流量的标准0—20mA或4—20mA一路电流输出。
RS232或RS485通讯接口 10M以太网、PROFIBUS、CAN、DEVICENET等现场总线 USB、GPRS、CDMA、无线网卡、红外通讯、蓝牙通讯
进行班报、日报等数据报表的处理
8位主处理器，16位模数转换器，防止系统死机的看门狗电路。
3
现场安装型：13kg 面板安装型：8kg
➢ 数字信号输入/输 出
➢ 速度输入 ➢ 模拟信号输入/输
出
三路可编程的数字输入使仪表接受来自各种设备开关量的输 入。 四路可编程的数字输出信号用来提供各种信息或触发各种辅 助设备。
来自测速传感器的单路速度脉冲输入。
N12C速度传感器
• 赛摩新N14系列、N17系列、N20系列、N30系列皮带秤均 使用N12C型测速传感器。它直接连在从动滚筒或大直径 的托辊(安装于回程皮带的上表面)上，消除了皮带的任何 打滑机会，并且保证能和皮带可靠地接触。
• 测速传感器为无碳刷式脉冲发生器，它发出一系列脉冲， 每个脉冲代表皮带行程的一个单位，脉冲频率和皮带速度 成正比。
皮带输送机的设计
• 如果已经选择了良好的皮带秤硬件，那么皮带秤的应用 和安装对于达到所要求的精度就非常重要了。
• 必须考虑物料装卸系统和皮带输送机的外部影响： • 皮带秤的安装位置 • 输送机设计 • 托辊
电子皮带秤工作原理
电子皮带秤工作原理电子皮带秤是一种用于连续称重的设备，广泛应用于物料输送系统中。
它能够准确测量物料在输送过程中的重量，并实时反馈给控制系统。
本文将详细介绍电子皮带秤的工作原理及其组成部分。
1. 工作原理概述电子皮带秤的工作原理基于负载传感器和称重传感器的测量。
当物料通过皮带输送机时，皮带上的负载会作用在负载传感器上，通过称重传感器测量得到物料的重量。
这些重量数据会被传送到控制系统，用于监测和控制物料的输送过程。
2. 组成部分电子皮带秤主要由以下几个组成部分构成：2.1 皮带输送机皮带输送机是电子皮带秤的基础设备，用于将物料从一个地方输送到另一个地方。
它通常由输送带、驱动装置和支撑结构组成。
物料在输送过程中会经过电子皮带秤，从而实现重量的测量。
2.2 负载传感器负载传感器是电子皮带秤的核心部件之一，用于测量物料对皮带的负载。
它通常采用应变片、压阻传感器或压电传感器等技术原理，将物料的重量转化为电信号。
负载传感器的安装位置通常在皮带支撑结构上，以保证测量的准确性和稳定性。
2.3 称重传感器称重传感器是负载传感器的扩展部分，用于将负载传感器测量到的电信号转化为标准的重量数值。
称重传感器通常采用模拟或数字信号转换技术，将电信号转化为可读取的重量数值。
这些重量数据可以通过接口传送给控制系统，以实现对物料输送过程的监测和控制。
2.4 控制系统控制系统是电子皮带秤的核心部分，用于接收并处理来自称重传感器的重量数据。
控制系统通常由计算机、PLC或其他控制设备组成，具备数据处理、显示和通信功能。
它可以实时监测物料的重量，并根据设定的参数进行控制和调整，以确保物料输送过程的准确性和稳定性。
3. 工作流程电子皮带秤的工作流程一般包括以下几个步骤：3.1 物料输送物料从起点处通过皮带输送机开始被输送。
在输送过程中，物料会经过电子皮带秤的测量区域。
3.2 重量测量当物料通过电子皮带秤的测量区域时，负载传感器会受到物料负载的作用，并将其转化为电信号。
皮带秤的工作原理
皮带秤的工作原理皮带秤是一种常用的称重设备，主要用于物料的连续称重和计量。
它通常由皮带传输系统和称重系统两部分组成。
下面将详细介绍皮带秤的工作原理。
一、皮带传输系统皮带传输系统是皮带秤的核心部件，它由驱动装置、皮带、滚筒、张紧装置和支撑装置等组成。
1. 驱动装置：驱动装置通常采用电机，通过传动装置将动力传递给皮带，使其运动。
2. 皮带：皮带是连接驱动装置和物料的载体，通常由橡胶或聚合物材料制成，具有一定的强度和耐磨性。
3. 滚筒：滚筒是支撑和引导皮带运动的装置，通常由金属材料制成，表面光滑以减小摩擦。
4. 张紧装置：张紧装置用于调整皮带的张力，保持皮带的正常运行状态。
5. 支撑装置：支撑装置用于支撑和固定皮带传输系统，保证其稳定运行。
二、称重系统称重系统是皮带秤的关键部分，它通过测量皮带上物料的重量来实现连续计量。
1. 称重传感器：称重传感器通常安装在皮带传输系统的支撑装置下方，用于测量支撑装置所受的重力，进而计算出物料的重量。
2. 电子控制系统：电子控制系统接收称重传感器的信号，并进行数据处理和显示。
它通常由称重控制器、显示屏和数据输出接口等组成。
3. 数据处理：电子控制系统对称重传感器的信号进行放大、滤波和数字化处理，得到准确的称重数据。
4. 显示和输出：电子控制系统将处理后的称重数据显示在显示屏上，并可通过数据输出接口将数据传输给其他设备，如计算机或打印机。
三、工作原理皮带秤的工作原理可以简单描述为以下几个步骤：1. 物料装载：物料通过装载设备（如输送机）被放置在皮带上。
2. 皮带传输：驱动装置启动，驱动皮带开始运动，将物料从装载点传输到卸料点。
3. 称重测量：在物料传输过程中，称重传感器感知支撑装置所受的重力变化，将其转化为电信号。
4. 数据处理：电子控制系统接收称重传感器的信号，进行数据处理和计算，得到物料的重量。
5. 结果显示与输出：电子控制系统将称重结果显示在显示屏上，并可通过数据输出接口将数据传输给其他设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
皮带秤校验链码工作原理及结构组成
皮带秤校验链码工作原理及结构组成
校验链码由一系列重量均等的滚子及其连接装置组成，皮带运行时，滚子在皮带上原地转动，链码的重量可以模拟物料对称重系统的作用力，通过计算相应的理论重量和皮带秤示值相比较来实现对皮带秤的校准。
这种校准方式更接近实物运行的状态，结合采用的基石测控皮带秤物料系数，可以替代实物校验。
链码适用范围：
XLM电子皮带秤国际通用系列标准链码，符合中华人民共和国国家计量检定规程JJG195-2002的规定，是一种模拟负荷标准器，可作为电子皮带秤和称重给料机的校验标定器。
若选配自动收放卷扬装置后，能更方便地校准和修正电子皮带秤的计量精度。
工作原理： 电子皮带秤调零后，标准重量的砝码在皮带运行时，动态模拟物料状态，通过秤体把重量传给称重传感器，同时，系统设定此时的皮带运行速度为恒速，称重显示器经运算，并显示出瞬时和累计量。
系统选用自动收卷装置时，整条链码的放落、收卷均由电动卷扬机来完成，更加方便、简捷、省力。
系统构成及特点：
XLM型链码标定装置，由滚球、链片、内外连板和挂环等组成，按设计型式可分为A型和B型两种(按照节距不同)。
标定精度高(静态0．03％，动态0．1％)； 比实物校验结构简单、造价低，比挂码装置更接近实际； 结构合理，构成均匀，操作方便； 占地面积小，系统安全可靠； 节省人力，工作效率高； 可选链码的自动收卷装置，方便、快捷。
PXL系列电子皮带秤动态校验装置共有四部分组成，分别为标准循环链码、循环链码机架、升降系统、控制显示系统。
整套系统进行信号采集、计。
