基于DDS的信号源设计
器以及低通滤波器。基本原理如图１所示。
频
率 控 制 字 Ｋ
相 位 累 加
器
正 弦 表 查
表
Ｄ ／Ａ 转 换 器
低
通 滤 波
输 出
器
参考时钟
图1 DDS原理框图 ＤＤＳ系统的核心是相位累加器，在采样 时钟信号ｆｃ的控制下，通过由频率控制字控 制的相位累加器输出相位码，即每来一个时 钟信号ｆｃ，相位累加器的输出就增加一个相 位增加量，相位累加器按频率控制字Ｋ产生 信号数字化拟合所需的线性相位取样值，对 波形存储器寻址，将存储于只读存储器的波 形量化采样后，数据值按一定的规律读出， Ｄ／Ａ转换器将数字量形式的波形幅值转换 成所要求合成频率的模拟量形式信号，经过 低通滤波器滤除不需要的频率分量，以输出 频谱纯净的正弦波信号。 频率控制字Ｋ和时钟频率ｆｃ共同决定Ｄ ＤＳ输出信号的频率，二者之间关系满足下 式，式中ｆｃ为参考时钟，Ｋ为频率控制字，ｆ０ 为输出频率。
图3 AD9851并行工作方式时序图
32
数字技术与应用 Ｄｉｇｉｔａｌ ｔｅｃｈｎｏｌｏｇｙ ａｎｄ ａｐｐｌｉｃａｔｉｏｎ
图4 AD9851串行工作方式时序图
完成全部４０位控制数据的输入，此后ＷＬＫ 信号的边沿无效。当ＦＱ－ＵＤ上升沿到来之 际４０位数据会从输入寄存器被写入频率和 相位控制寄存器，更新ＤＤＳ的输出频率和相 位，同时把地址指针复位到第一个输入寄存 器，等待着下一组新数据的写入。并行模式 时序如图３所示。
在串行工作模式下，数据由Ｗ－ＣＬＫ的 上升沿同步，通过２５脚Ｄ７，从低到高逐位 输入４０位数据（Ｗ０～Ｗ３９），其中Ｗ０～Ｗ３ ２为频率调节位，对应频率调位是从低位到 高 位 。全 部 输 入 完 后 ， 在 Ｆ Ｑ － Ｕ Ｄ 上 升 沿 的 作用下，将４０位数据送入ＤＤＳ核心，并启动 ＡＤ９８５１按设置的频率输出，工作时序如图 ４所示。
基于DDS信号源的设计

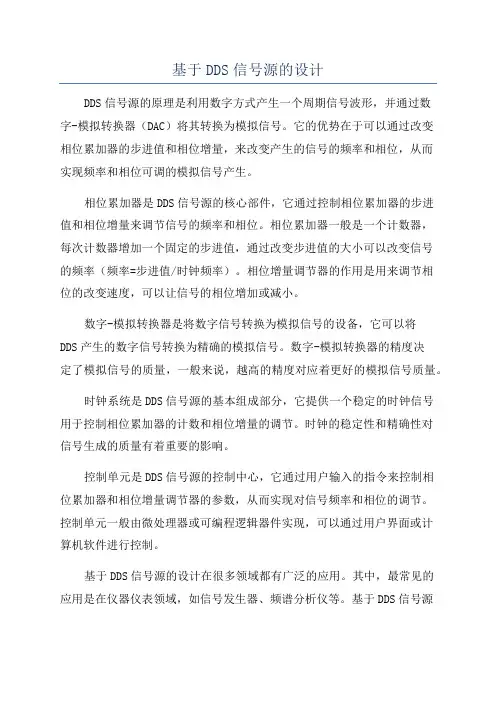

基于DDS信号源的设计DDS信号源的原理是利用数字方式产生一个周期信号波形，并通过数字-模拟转换器（DAC）将其转换为模拟信号。
它的优势在于可以通过改变相位累加器的步进值和相位增量，来改变产生的信号的频率和相位，从而实现频率和相位可调的模拟信号产生。
相位累加器是DDS信号源的核心部件，它通过控制相位累加器的步进值和相位增量来调节信号的频率和相位。
相位累加器一般是一个计数器，每次计数器增加一个固定的步进值，通过改变步进值的大小可以改变信号的频率（频率=步进值/时钟频率）。
相位增量调节器的作用是用来调节相位的改变速度，可以让信号的相位增加或减小。
数字-模拟转换器是将数字信号转换为模拟信号的设备，它可以将DDS产生的数字信号转换为精确的模拟信号。
数字-模拟转换器的精度决定了模拟信号的质量，一般来说，越高的精度对应着更好的模拟信号质量。
时钟系统是DDS信号源的基本组成部分，它提供一个稳定的时钟信号用于控制相位累加器的计数和相位增量的调节。
时钟的稳定性和精确性对信号生成的质量有着重要的影响。
控制单元是DDS信号源的控制中心，它通过用户输入的指令来控制相位累加器和相位增量调节器的参数，从而实现对信号频率和相位的调节。
控制单元一般由微处理器或可编程逻辑器件实现，可以通过用户界面或计算机软件进行控制。
基于DDS信号源的设计在很多领域都有广泛的应用。
其中，最常见的应用是在仪器仪表领域，如信号发生器、频谱分析仪等。
基于DDS信号源的设计可以实现任意频率和相位的信号生成，对于信号的精确度和稳定性要求较高的仪器仪表有着很好的适用性。
此外，基于DDS信号源的设计还可以应用于通信系统、声音合成、音频处理等领域。
在通信系统中，可以利用DDS信号源生成载波信号，进行频率和相位调制，实现高质量的数字通信。
在声音合成和音频处理中，可以通过DDS信号源生成模拟音频信号，实现音乐合成、音色变化等功能。
总之，基于DDS信号源的设计是一种灵活、高精度的数字信号生成技术，具有广泛的应用前景。
基于dds技术的信号源设计
基于dds技术的信号源设计
基于DDS技术的信号源设计是一种数字式信号源的设计方法，它使用数字信号处理技术来产生高精度、高稳定性、高分辨率的信号。
DDS技术的核心是一个数字信号发生器，它通过对一个频率相位累加器的控制来产生一个可编程的、精确的、高速的信号。
DDS技术的主要优点包括频率和相位的可编程性、高稳定性、低相位噪声以及高动态范围。
在一个基于DDS技术的信号源中，通常包含一个频率相位累加器、一个数字控制振荡器、一个数字信号处理器、一个数模转换器以及一个模拟输出放大器。
其中，频率相位累加器是DDS技术的核心部分，它通过不断累加自身的相位来产生一个可编程的数字信号。
数字控制振荡器用于控制频率相位累加器的频率和相位，数字信号处理器用于对输出信号进行数字信号处理，数模转换器用于将数字信号转换为模拟信号，模拟输出放大器用于放大输出信号并将其输出到外部设备中。
在设计一个基于DDS技术的信号源时，需要考虑信号源的输出频率范围、分辨率、稳定性和相位噪声等指标。
同时，还需要考虑功耗、芯片面积和成本等因素。
为了满足这些要求，设计人员需要选取合适的数字信号处理器、数模转换器和模拟输出放大器，并进行精确的信号源校准和测试。
总的来说，基于DDS技术的信号源设计是一种高精度、高稳定性、高分辨率的数字信号源设计方法，它具有广泛的应用领域，包括通信、雷达、医学成像等。
基于DDS技术的实用信号源的设计

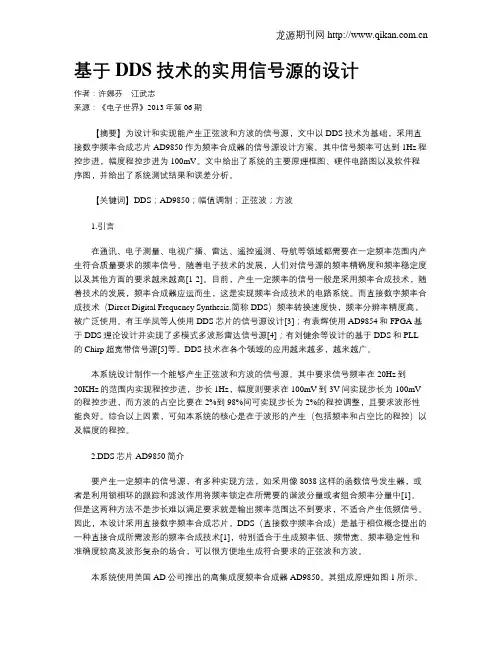

基于DDS技术的实用信号源的设计作者：许娜芬江武志来源：《电子世界》2013年第06期【摘要】为设计和实现能产生正弦波和方波的信号源，文中以DDS技术为基础，采用直接数字频率合成芯片AD9850作为频率合成器的信号源设计方案。
其中信号频率可达到1Hz程控步进，幅度程控步进为100mV。
文中给出了系统的主要原理框图、硬件电路图以及软件程序图，并给出了系统测试结果和误差分析。
【关键词】DDS；AD9850；幅值调制；正弦波；方波1.引言在通讯、电子测量、电视广播、雷达、遥控遥测、导航等领域都需要在一定频率范围内产生符合质量要求的频率信号。
随着电子技术的发展，人们对信号源的频率精确度和频率稳定度以及其他方面的要求越来越高[1-2]。
目前，产生一定频率的信号一般是采用频率合成技术，随着技术的发展，频率合成器应运而生，这是实现频率合成技术的电路系统。
而直接数字频率合成技术（Direct Digital Frequency Synthesis.简称DDS）频率转换速度快，频率分辨率精度高，被广泛使用。
有王学凤等人使用DDS芯片的信号源设计[3]；有袁辉使用AD9854和FPGA基于DDS理论设计并实现了多模式多波形雷达信号源[4]；有刘健余等设计的基于DDS和PLL 的Chirp超宽带信号源[5]等。
DDS技术在各个领域的应用越来越多，越来越广。
本系统设计制作一个能够产生正弦波和方波的信号源。
其中要求信号频率在20Hz到20KHz的范围内实现程控步进，步长1Hz，幅度则要求在100mV到3V间实现步长为100mV 的程控步进，而方波的占空比要在2%到98%间可实现步长为2%的程控调整，且要求波形性能良好。
综合以上因素，可知本系统的核心是在于波形的产生（包括频率和占空比的程控）以及幅度的程控。
2.DDS芯片AD9850简介要产生一定频率的信号源，有多种实现方法，如采用像8038这样的函数信号发生器，或者是利用锁相环的跟踪和滤波作用将频率锁定在所需要的谐波分量或者组合频率分量中[1]。
基于dds技术的信号源设计
基于dds技术的信号源设计DDS技术是目前广泛应用于数字信号处理和通信的核心技术之一。
基于DDS技术的信号源设计可以实现高精度、高稳定性、高灵活性和低噪声等优异的性能，因此在无线通信系统、卫星通信、雷达系统、测量仪器等领域得到了广泛应用。
一、DDS技术简介DDS全称Direct Digital Synthesis，即直接数字合成技术。
它是一种基于数字信号处理技术和先进的ASIC、FPGA和DSP技术的数字频率合成器。
数字频率合成技术是一种通过数字计算实现频率合成的技术，它克服了传统的模拟频率合成器存在频率稳定度和相位噪声等问题。
二、基于DDS技术的信号源设计基于DDS技术的信号源设计主要包括两个方面，即DDC和DUC。
1.DDCDDC全称Digital Down-Converter，即数字下变频器。
它是一种基于DDS技术实现的数字信号处理器件，能够将高频率信号数字化并进行数字信号处理，提取出信号中的基带信号或低通信号。
通常采用FPGA或DSP为核心芯片，通过数字计算、滤波、放大等步骤实现信号处理功能。
2.DUCDUC全称Digital Up-Converter，即数字上变频器。
它是一种基于DDS技术实现的数字信号处理器件，能够将基带信号或低通信号进行数字信号处理，并将其变换到高频率，形成高频信号。
通常采用FPGA或DSP为核心芯片，通过数字计算、滤波、放大等步骤实现信号处理功能。
三、基于DDS技术的信号源设计的优势基于DDS技术的信号源设计比传统的信号源设计具有许多优势：1.高精度：DDS技术采用数字计算的方式实现信号合成，能够实现非常高的频率精度和相位精度，使得合成的信号具有非常高的精度。
2.高稳定性：DDS技术能够对合成信号的频率、相位和幅度等参数进行精确控制，使得信号具有非常高的稳定性，不会因为环境温度或供电电压等因素的变化而导致信号出现偏差。
3.高灵活性：DDS技术能够实现任意的信号合成，使得用户能够非常灵活地产生各种形式的信号。
基于DDS技术的实用信号源的设计
方波 的信 号源 。其 中要 求信 号频 率在 ２ ０ ｔ ｔ ｚ 到 ２ ０ Ｋ Ｈ ｚ 的范 围内实 现程控步进 ，步长１ ｎ ｚ ，幅度 则要求在 ｌ Ｏ Ｏ ｍ Ｖ ￣ Ｊ ３ Ｙ 间实现步长为 ｌ Ｏ Ｏ ｍ Ｙ 的程控 步进 ，而方 波 的占空 比要 在２ ％ 到９ ８ ％ 间可实现 步长为２ ％ 的程控调整 ，且要求波 形性能 良好 。 综合 以上 因素 ，可知本 系统 的核 心是在于波形 的产生 （ 包 括频率和 占空 比的程控 ）以及幅度 的程 控 。
Ａ Ｄ ９ ８ ５ ０ 的Ｒ Ｏ Ｍ 中 已预先 存入 正弦 函数 表 ，其包含 一个 正弦波周 期的数字幅度信 息 ， 每 一个 地址 对应 正弦 波 中０ ３ ６ ０ 。 范 围的 一个 相 位 点 。 查 询 表 把 输 入 地 址 的 相 位 信 息 映 射
，： ＝ 生
２ ０
２ ． Ｄ Ｄ Ｓ 芯片Ａ Ｄ ９ ８ ５ ０ 简介
１ ０ ０
ｌ ０ Ｏ ． Ｏ
２ ． ０ ０ ０ ０ ３ ． ０ ０ ０ ０
Ｏ ． １ ０ ０ ０ １ ． ０ ０ ０ ０ ２ ． ０ ０ ０ ０ ３ ． ０ ０ ０ ０ ０ ． １ ０ ０ ０ １ ． ０ ０ ０ ０ ２ ． ０ ０ ０ ０ ３ ． ０ ０ ０ ０
【 关键 词】ＤＤ Ｓ ；Ａ Ｄ９ ８ ５ ０ ；幅值调制 ；正弦波；方 波
１ ． 引 言
在通讯 、电子测量 、电视广 播、雷达 、遥 控 遥测 、导航 等领域都 需要在一定 频率范 围内 产 生符合质量 要求 的频 率信号 。随着电子技术 的发展 ，人们对信号源 的频率精确 度和频率稳 定度以及 其他方面的要求越来越 高 。 目前， 产 生 一 定频 率 的信 号 一般 是 采用 频 率合 成技 术，随着 技术的发展 ，频率合成器 应运而生 ，
DDS信号源的设计与实现实验指导书
DDS信号源的设计与实现实验指导书电子工程学院窦衡《DDS信号源的设计与实现》是针对全校本科生开出的综合性、设计性的实验项目。
要求学生先期掌握数字电路的基础知识，以及初步的EDA技术知识。
通过本实验项目，可使学生利用VHDL硬件描述语言对比较复杂的、综合性的实际电路系统进行设计、描述，利用EDA开发工具完成系统的综合、仿真验证，并用硬件平台完成系统的硬件实现。
着重培养学生的实际动手设计、实现电路系统的能力。
一、DDS 引言频率合成技术是将一个（或多个）基准频率变换成另一个（或多个）合乎质量要求的所需频率的技术。
在通信、雷达、导航、电子侦察、干扰与抗干扰等众多领域都有应用。
随着各种频率合成器和频率合成方案的出现，频率合成技术得到了不断的发展。
1971年3月美国学者J.Tierncy，C.M.Rader和B.Gold首次提出了直接数字频率合成（DDS__Direct Digital Synthesis）技术。
这是一种从相位概念出发直接合成所需要的波形的新的全数字频率合成技术。
同传统的频率合成技术相比，DDS技术具有极高的频率分辨率、极快的变频速度，变频相位连续、相位噪声低，易于功能扩展和全数字化便于集成，容易实现对输出信号的多种调制等优点，满足了现代电子系统的许多要求，因此得到了迅速的发展。
目前市面上的DDS芯片，价格昂贵、功能固定单一，应用受到限制。
本综合实验项目采用基于FPGA的EDA技术设计实现DDS芯片，并可以根据实际需要对其功能进行灵活地修改，配置。
二、DDS 工作原理一个纯净的单频信号可表示为：()()o o t f U t u θπ+=2sin （2-1）只要它的幅度U 和初始相位o θ不变，它的频谱就是位于o f 的一条谱线。
为了分析简化起见，可令U=1，o θ=0，这将不会影响对频率的研究。
即： ()()()t t f t u o θπsin 2sin == （2-2）如果对（2-2）的信号进行采样，采样周期为c T （即采样频率为c f ），则可得到离散的波形序列：()()c o nT f n u π2sin = ()...2,1,0=n （2-3） 相应的离散相位序列为：()n nT f n c o •∆==θπθ2 ()...2,1,0=n （2-4） 式中：c o c o f f T f ππθ22==∆ （2-5）是连续两次采样之间的相位增量。
基于dds的可程控信号源的设计和实现
基于dds的可程控信号源的设计和实现
dds 是direct digital synthesizer的简称。
这是一个独立，数字化的频率合成器，它可以不受模拟组件的限制，用于产生高精度、高稳定性的正弦波，广泛应用于生产各种不同形式的直接数字合成波形。
dds 设计和实现包括三个重要部分：DDS 的核心部件、DDS 的控制装置和应用电路。
DDS 的核心部件主要是由一个或多个sin/cos查询表（lookup table）以及一个多相数字电路（digital phase accumulator）组成，它们共同为DDS 提供高精度的正弦波。
查询表是保存sin/cos值用于精确计算频率点的地方，多相数字电路通过数字积分和读取数据表中的值，来有条不紊地进行计算，以产生正弦波形。
DDS 的控制设备可以被看做是一个可编程的数字电路，它以数位方式提供信号的控制功能。
它可以根据外部电压或数字信号，通过计算机或者控制程序，根据控制模式来改变频率、偏移量、调制类型、调谐率、调制类型等各种设置参数。
应用电路是dds信号源的最终消费者，它是由DDS驱动的模拟设备，可以将DDS输出信号进行处理，在线性应用中，可以进行频率、增益、信号平坦度等各种参数的调节，在非线性应用中，可以进行各种复杂的调制和信号处理，以便在后期进行有效的延迟和转换等应用。
基于DDS技术的多模式信号源的设计
基于DDS技术的多模式信号源的设计摘要本文采用DDS技术，利用FPGA实现多种模式信号源的设计。
在介绍了多模式信号源的系统整体设计之后，对系统软硬件进行了设计。
该设计方案能够满足性能指标要求，具有可行性。
关键词多模式信号源；DDS；FPGA无线通信技术的不断发展使得其对信号质量的要求也越来越高。
高精度的信号源对通信系统、电子对抗以及各种电子测量技术十分重要[1]。
本文设计的多模式信号源能够产生四种不同模式的信号自由组合输出。
这种模式体现了软件无线电设计思想与构架，可以说是今后通信系统设计的一种方向。
1 系统总体设计本文实现的多模式信号源系统能够提供四种不同模式的信号输出，该系统可以根据用户的需求进行自定义的设置，并具有产生复杂信号的功能。
系统的设计注重体系结构的通用性、开放性以及全面可编程性，因此，实现新的功能时，可以通过更新软件来改变硬件的配置结构，这种情况下，用户只需要输入不同模式信号的参数，就可以实现相应的功能。
本文设计的多模式信号源系统实质上就是和一个基于CPU+DDS结构的硬件平台，在这个硬件平台上能够实现各种模拟调制以及数字调制的通用软件算法。
调制具有可编程性，另外，调制制式、比特速率、输出中频都可以根据需求进行调节。
2 硬件设计2.1硬件整体结构多模式信号源的整体结构包括控制信号输入接口模块，信号处理模块，D/A 转换模块、线性放大器模块，射频输出口选择模块等。
其中，控制信号输入接口模块的功能就是进行系统信号配置，例如配置信号源实现哪种模式；信号处理模块的功能就是进行信号配置以及产生DDS信号。
2.2 D/A转换模块设计随着采样频率的增加，D/A转换输出端的阶梯宽度以及产生的谐波和杂散分量与采样频率有关，采样频率越高，输出端的阶梯宽度就越小，谐波和杂散分量也就越小。
但由于器件成本、技术能力的限制以及D/A转换的非理想特性会严重影响D/A转换输出信号的信噪比以及D/A转换输出的无寄生动态范围SFDR，所以需要采用比较先进的D/A转换器件。
基于DDS信号源的设计
基于DDS信号源的设计第1章直接数字频率合成器（DDS）的概述2.1 DDS的基本结构DDS包括数字器件与模拟器件两部分，主要由频率控制字、相位累加器、正弦查询表、数/模转换器和低通滤波器组成，其基本框图如图2-1所示。
图2-1 DDS组成框图其中参考时钟为高稳定度的晶体振荡器，其输出用于同步DDS各组成部分的工作。
DDS 系统的核心是相位累加器，它由N位加法器与N位相位寄存器构成，类似于一个简单的计算器。
每来一个时间脉冲，相位寄存器的输出就增加一个步长的相位增量值，加法器将频率控制数据与累加寄存器输出的累加相位数据相加，把相加结果送至累加寄存器的数据输入端。
相位累加器进入线性相位累加，累加至满量程时产生一次计数溢出，这个溢出频率即为DDS的输出频率。
正弦查询表是一个可编程只读存储器(PROM)，存储的是以相位为地址的一个周期正弦信号的采样编码值，包含一个周期正弦波的数字幅度信息，每个地址对应于正弦波中0～360°范围的一个相位点。
将相位寄存器的输出与相位控制字相加，得到的数据作为一个地址对正弦查询表进行寻址，查询表把输入的地址相位信息映射成正弦波幅度信号，驱动DAC，输出模拟信号。
低通滤波器平滑并滤除不需要的取样分量，以便输出频谱纯净的正弦波信号。
2.2 DDS的基本原理1.DDS基本原理DDS技术是根据奈奎斯特取样定理，从连续信号的相位出发，将一个正弦信号取样、量化、编码形成一个正弦函数表存在ROM中。
合成时，通过改变相位累加器的频率控制字来改变相位增量。
相位增量不同将导致一周期内的取样点数的不同，在取样频率不变的情况下，通过改变相位累加器的频率控制字，将这种变化的相位除以幅值量化的数字信号，通过D/A转换及低通滤波器即可得到合成的相位变化的模拟信号频率。
对于一个简单的直接数字频率合成器，它可以分为参考频率源、相位累加器、可编程只读存储器(PROM)和D/A转换器四部分(见图2-1)。
基于DDS的信号源设计论文资料全
摘要本文主要介绍了采用直接数字频率合成DDS芯片实现正弦信号输出，并完成调频，调幅功能。
它采用美国模拟器件公司（AD公司）的芯片AD9851，并用AT89C51单片机对其控制，首先从DDS芯片的输出，经低通滤波得到正弦信号，然后对该信号进行调频，调幅。
其中调频部分可以通过在软件中修改DDS芯片的频率控制字，相位控制字等来实现，而调幅部分需在DDS输出正弦信号之后外加一调幅器实现。
调幅部分将DDS输出作为载波信号，RC振荡器提供1KHz振荡作为调幅信号，它利用了乘法器MC1496完成对正弦信号调制。
该系统输出稳定度、精度极高，适用于当代的尖端的通信系统和精密的高精度仪器。
本文首先介绍了直接数字合成的原理，然后提出了系统总体设计方案，还有系统硬件电路和软件编写设计等，其中如采用的AD9851芯片和调幅模块电路设计作了详细介绍。
关键词：直接数字频率合成(DDS)；AD9851；调频；调幅AbstractThis article mainly introduced uses the direct digital frequency to synthesize the DDS chip to realize the sine signal output, and completes the frequency modulation, the amplitude modulation function. It uses the American simulation component company (AD Corporation) chip AD9851, and with the AT89C51 monolithic integrated circuit to its control, first from the DDS chip output, obtains the sine signal after the low pass filter, then carries on the frequency modulation to this signal, the amplitude modulation. Frequency modulation partial may through revise the DDS chip in software the frequency control word, the phase control word and so on realizes, but the amplitude modulation are partial must after the DDS output sine signal sur- amplitude modulator realization. The amplitude modulation partially the DDS output took the intelligence signal, the RC oscillator provides the 1KHz vibration to take the amplititude-modulated signal, it used multiplier MC1496 to complete to the sine signal modulation. This system output stability, the precision are extremely high, is suitable for the contemporary acme communications system and the precise precision instrument.This article first introduced the direct digital synthesis principle, then proposed the system system design plan, but also has the system hardware electric circuit and the software compilation design and so on, like uses the AD9851 chip and the amplitude modulation module circuit design has made the detailed introduction.Key word:Direct digital frequency synthesis (DDS)；AD9851；frequency modulation；amplitude modulation目录引言11直接数字频率合成（DDS）原理与性能综述11.1 DDS原理11.2 DDS性能62 课题总体方案设计与论证72.1 设计任务与初步规划设计72.2 方案提出与系统整体设计框图82.2.1 系统各部分设计方案82.2.2 系统整体设计框图93 硬件电路设计103.1 直接数字频率合成模块103.1.1 AD9851部结构103.1.2 AD9851芯片引脚分布与功能介绍11 3.2 单片机控制电路设计153.3 调幅模块设计163.3.1 MC1496部结构163.3.2 MC1496静态工作点的设置173.3.3 MC1496在振幅调制中的应用183.4 键盘与显示模块设计204 软件设计224.1 软件实现思想224.2 软件流程图与程序225 系统调试315.1 硬件电路调试325.1.1 调试与测试所用仪器325.1.2 调试过程325.1.3 调试经验总结325.2 软件调试325.3 总调试326 结论33辞35参考文献36附录37引言在现代雷达，通信，宇航，仪表，电视广播，遥控遥测和电子对抗等系统中，一个能在一定频率围提供一系列高准确度和高稳定度的信号频率源有着广泛的应用价值，同时也是众多应用电子系统实现高性能的关键因素之一。
基于DDS信号源
二.硬件组成部分
1. 系统框图 （串行） 串行） 本系统的设 计基于直接 数字频率合 成技术， 成技术，采 用以ARM芯片LPC2131为控制元件， DDS芯 ARM芯片LPC2131为控制元件 用以ARM芯片LPC2131为控制元件，以DDS芯 AD9850为核心元件 为核心元件， 片AD9850为核心元件，辅以必要的滤波电路和放大 电路，外接液晶显示器和键盘模块，构成波形稳定、 电路，外接液晶显示器和键盘模块，构成波形稳定、 精度较高、频率可调的信号发生器。 精度较高、频率可调的信号发生器。
总结
至今仍存在的问题： 至今仍存在的问题： 并行接入程序顺利调试成功，能够达到预期的目标， 并行接入程序顺利调试成功，能够达到预期的目标， 输出可调频的正弦波。 输出可调频的正弦波。 但如果想要达到能外接显示器和键盘的目的， 但如果想要达到能外接显示器和键盘的目的，为了节 省端口，改为采取串行方式接入。 省端口，改为采取串行方式接入。 在调试过程中遇到许多问题， 在调试过程中遇到许多问题，试了很多方法仍不能成 比如：更换LPC2131上的输出接口，把P0.0换为 上的输出接口， 功，比如：更换 上的输出接口 换为 P0.1；把写入频率字从高到低位变为从低到高位，即原程 ；把写入频率字从高到低位变为从低到高位， 序中： 序中：
1.计划： 1.计划： 计划
（1）分析DDS的基本原理。 分析DDS的基本原理。 DDS的基本原理 完成正弦波发生器的系统硬件电路设计。 （2）完成正弦波发生器的系统硬件电路设计。 完成正弦波波形形发生器LPC2131 LPC2131控制系统的 （3）完成正弦波波形形发生器LPC2131控制系统的 软件设计。 软件设计。 （4）掌握电子系统设计的流程，熟悉基础硬件电路 掌握电子系统设计的流程， 以及软件编程方法。 以及软件编程方法。使用计算机辅助设计工具完 成设计，掌握这些工具基本的使用。 成设计，掌握这些工具基本的使用。
基于dds技术的信号源设计
基于dds技术的信号源设计
基于DDS技术的信号源设计是一项重要的电子设计任务，它可以产生高精度、高稳定性和灵活可调的信号。
DDS技术可以通过数字信号处理器来实现，它可以生成任意波形、频率和相位的信号。
在信号处理器中，DDS技术通过数字相位累加器和数字频率累加器来实现信号的生成。
其中，数字相位累加器可以控制信号的相位，数字频率累加器可以控制信号的频率。
此外，DDS技术还可以通过数字对数运算器来产生正弦波形和余弦波形。
在实际的信号源设计中，DDS技术可以与锁相环技术结合使用，以提高信号的稳定性和精度。
锁相环技术可以通过反馈控制来调整DDS信号的相位和频率，从而实现高精度和高稳定性的信号输出。
此外，DDS技术还可以与数字滤波器结合使用，以实现数字滤波和滤波器响应的调整，从而满足不同应用环境下的信号要求。
总而言之，基于DDS技术的信号源设计是一项重要的电子设计任务，它可以产生高精度、高稳定性和灵活可调的信号，满足不同应用环境下的信号要求。
在实际的设计中，DDS技术可以与锁相环技术和数字滤波器结合使用，以实现更高的信号性能和更广泛的应用范围。
- 1 -。
