《工程制图》课件第十一章计算机辅助绘图

11.2.3 对象捕捉追踪
单击状态栏中的
开关，可打开或关闭对象捕
捉追踪功能。在绘图时，如果同时打开
和
开关，可对图形对象进行捕捉追踪。
对象追踪有单向追踪和双向追踪两种。其中，单向追踪是指捕捉到现有图形的某一个特征点，并对其进行追踪，如图a所示；双向追踪是指同时捕捉现有图形的两个特征点，并分别对其进行追踪，如图b所示。
窗交是指自右向左拖出选择窗口，此时所有完全包含在选择窗口中，以及所有与选择窗口相交的对象均会被选中，具体操作如图所示。
（3）对象的夹点
由前面各图可以看出，当图形对象被选中后，该对象上将出现符号，该符号被称为夹点。在AutoCAD 中，所有图形元素的形状都是由夹点控制的。例如，直线包含了两个端点和一个中点夹点，圆包含了圆心和四个象限夹点，矩形包含了四个角夹点，如图a所示。
默认情况下，该软件的操作界面如下页图所示，它主要由“应用程序”按钮、快速访问工具栏、标题栏、功能区、绘图区、坐标系、ViewCube工具、导航栏、命令行和状态栏等几部分组成。
功能区：在AutoCAD 2013中，大部分命令以按钮的形式分类显示在功能区的不同选项卡的不同面板中。例如，“直线”命令显示在“常用”选项卡的“绘图” 面板中，“文字”命令显示在“常用”选项卡的“注释”面板中，如图所示。单击某个选项卡标签，可切换到该选项卡。
11.2 使用辅助工具精确绘图
11.2.1 正交与极轴追踪
利用正交和极轴功能可控制绘图时光标移动的方向。其中，利用正交可以控制绘图时光标只能沿水平或垂直（分别平行于当前坐标系的X轴与Y轴）方向移动；利用极轴可控制光标沿由极轴角定义的极轴方向移动，常用来绘制指定角度的斜线。由于正交模式比较简单，因此下面重点讲解极轴下，使用“对象捕捉”功能只能捕捉现有图形的端点、圆心和交点。如果还需要捕捉到图形对象的中点、象限点和切点等对象，可右击状态栏中的开关，在弹出的菜单中选择所需选项，如下面左图所示。此外，也可在弹出的菜单中选择“设置”选项，然后在打开的“草图设置”对话框中设置捕捉模式，如下面右图所示。

工程制图完整课件

平面或H面）
X
◆侧立投影面（简称侧
面或W面）
投影轴
OX轴 V面与H面的交线 OY轴 H面与W面的交线 OZ轴 V面与W面的交线
Z
o
W
H Y
三个投影面互相垂直
空间点A在三个投影面上的投影
a 点A的正面投影 V a●
a 点A的水平投影
A
●
X
a 点A的侧面投影
a●
Z
● a
o
W
H
Y
空间点用大写字母表示，点的投影用小写字母表示。
• §2-1 投影的基本知识 • §2-2 点的投影 • §2-3 直线的投影 • §2-4 平面的投影 • §2-5 直线与平面及两平面的相对位置 • §2-6 换面法
一、直线的投影特性
⒈ 直线对一个投影面的投影特性 ⒉ 直线在三个投影面中的投影特性二、点与直线的相对位置
三、直线与直线的相对位置 ⒈ 两直线平行 ⒉ 两直线相交 ⒊ 两直线交叉 ⒋ 两直线垂直相交（或垂直交叉）
§1-4 平面图形的绘图步骤
一、平面图形尺寸分析
1.尺寸基准--标注尺寸的起始点。
2.定形尺寸--确定各部分形状大小的尺寸。
3.定位尺寸--确定各部分相对位置的尺寸。
高度方向尺寸基准
长度方向尺寸基准
二、平面图形线段分析
1.已知线段—大小和位置都已知的线段。如知道圆的半径和圆
心的两个坐标。具有定形尺寸和两个方向的定位尺寸。
直角三角形法
TL
b
β
△Y
△Z
a △X
△Z γ
a
△Y
b
△X TL
△X
a
α
△Y
TL

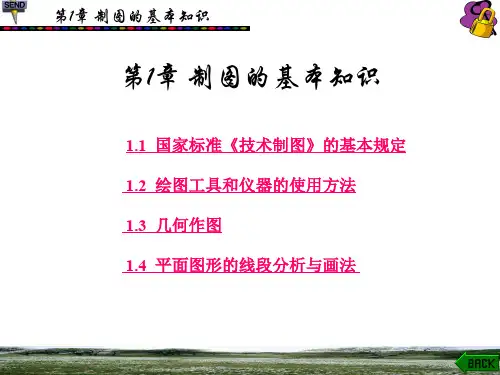

工程制图与计算机绘图第1章

第1章制图的基本知识图1-27 用丁字尺、三角板配合画铅垂线
第1章制图的基本知识图1-28 用丁字尺、三角板配合画15°整倍数的斜线
第1章制图的基本知识图1-29 用两块三角板配合作已知线的平行线或垂直线
第1章制图的基本知识二、分规的用法
图1-30 用分规连续截取等长线段
第1章制图的基本知识三、圆规的用法(图1-31)
图1-6 标题栏
第1章制图的基本知识图1-7 标题栏及明细表
第1章制图的基本知识 5. 图幅分区
图1-8 图幅分区
第1章制图的基本知识
二、比例(GB／T14690-93) 图中图形与其实物相应要素的线性尺寸之比称为比例。 (1) 原值比例∶比值为1的比例, 即1∶1。 (2) 放大比例∶比值大于1的比例, 如2∶1等。 (3) 缩小比例∶比值小于1的比例, 如1∶2等。
2.图框格式 (1) 在图纸上必须用粗实线画出图框, 其格式分为留有装订边和不留装订边两种, 但同一产品的图样只能采取一种格式。 (2) 留有装订边的图纸, 其图框格式如图1-1、图1-2所示, 尺寸按表1-1的规定。 (3) 不留装订边的图纸, 其图框格式如图1-3、图1-4所示, 尺寸按表1-1的规定。
第1章制图的基本知识 (7) 光滑过渡处的尺寸注法：在光滑过渡处, 必须用细实线将轮廓线延长, 并从它们的交点引出尺寸界线。尺寸界线如垂直于尺寸线, 则图线很不清晰, 所以允许倾斜, 如图1-22 所示。
图1-22 光滑过渡处的尺寸注法
第1章制图的基本知识 (8) 正方头和正方孔的尺寸注法：
第1章制图的基本知识
(4) 两平行线(包括剖面线)之间的距离应不小于图线的两倍宽度, 其最小距离不得小于0.7mm 。

第1章制图基本知识《工程图学及计算机绘图(第3版)》教学课件

尺寸注法示例对称机件、板状零件及尺寸相同的孔、槽等要素
分布在对称线两侧的相同结构，仅标注其一侧的结构尺寸
当对称机件只画出一半或略大于一半时，它们的尺寸线应略超过对称中心线或断裂处的边界线，仅在尺寸线的一端画出箭头。其在对称中心线两端分别画出的两条与其垂直的平行细实线是对称符号
标注板状零件的尺寸时，在厚度的尺寸数字前加注符号“δ”
尺寸注法（GB/T 4458.4-2008和 GB/T 16675.2-1996）
基本规则
机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
图样中 (包括技术要求和其他说明) 的尺寸，以mm为单位时，不需标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称。
心线的引出线作为尺寸界线 ③ 可由轮廓线、轴线、对称中
心线本身作为尺寸界线
尺寸线
① 细实线绘制 ② 不能由其他图线代替 ③ 不能与其他图线重合 ④ 不能与其他图线的延长线重合 ⑤ 尺寸线必须与所注线段平行
GB/T4458.4-2008
尺寸线终端的放大图
d
d为粗实线的宽度
变化
57.226 正确
57.226
标注机件的断面为正方形结构的尺寸时，可在边长尺寸数字前加注符号“□”，或用14×14代替“□14” ；图中相交的两条细实线是平面符号
尺寸注法示例
斜度和锥度
斜度、锥度用符号标注，其符号的方向应与斜度、锥度的方向一致。锥度也可注在轴线上。一般不需在标注锥度的同时注其角度值（ α为圆锥角）；如有必要，可在括号中注出其角度值
图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

第7章计算机绘图基础71PPT课件

43
工程制图与计算机绘图 Point 画点
土木工程学院
• 命令:POINT ↵
当前点的模式 PDMODE=0 PDSIZE=0.0000 • 指定点: (输入或鼠标点取) • 指定点:
指定点: ↵
命令:
44
工程制图与计算机绘图 Point 的样式
土木工程学院
• 命令:DDPTYPE ↵
（或下拉菜单格式→点样式）定数等分点（DIVIDE) 命令：Div 定距等分点（MEASURE) 命令：Me(可用于测量
取线段长）
45
工程制图与计算机绘图
7.1.2.2 LINE 画直线
土木工程学院
• 命令:LINE （简化输入L即可）↵
• 指定第一点:
(输入或点取)
• 指定下一点或[放弃(U)]: (输入或点取)
• 指定下一点或[闭合( C )/放弃(U)]: (输入或点取)
• 指定下一点或[闭合( C )/放弃(U)]: (输入或点取)
• PLINE (多段线)命令; CIRCLE (画圆)命令;
• ARC (画弧)命令;
ELLIPSE (椭圆)命令;
• DONUT (圆环)命令;
POLYGON (正多边形)命令;
• RECTANG (矩形)命令;
TRACE (轨迹线)命令;
• SOLID (实体)命令;
SKETCH (徒手绘图)命令;
9
1-1剖面图 1:100
A:00108
01-10549
A:00108
A:01098
A:00108
建筑透视图
工程制图与计算机绘图
土木工程学院
7.1.2 点,线类命令
• 绘图命令列表:

精品课件-工程制图与计算机绘图)-第6章

第6章轴测图图6-15 压盖的斜二等轴测图
第6章轴测图
6.3 轴测图的剖切画法为了更清楚地在轴测图上表达物体的内部形状，可以假想用剖切平面将物体剖开，画出轴测剖视图。为了尽量减少在表达物体外形方面的损失，使轴测图的直观性更好，一般用两个互相垂直的平面来剖切，剖切平面应平行于坐标面，并且通过被剖切孔、槽的轴线，如图6-16及图6-17所示。画轴测剖视图有两种方法(以正等轴测图为例)： (1) 先画物体外形，再画剖面和内部结构形状，如图616所示。 (2) 先画剖面，再画物体内外可见轮廓和结构，如图617所示。
第6章轴测图图6-14 斜二等轴测图的轴间角和轴向伸缩系数
第6章轴测图
二、组合体斜二等轴测图的画法斜二等轴测图最适合于表达在一个方向上形状复杂的物体，特别是在一个方向上圆孔较多的物体。下面以压盖零件为例，说明组合体斜二等轴测图的画法。 (1) 进行形体分析，建立坐标轴，如图6-15(a)所示。 (2) 画出轴测轴，确定各圆心的位置，如图6-15(b)所示。 (3) 画出各形体的斜二等轴测图，如图6-15(c)所示。 (4) 擦去多余图线并加深，如图6-15(d)所示。
第6章轴测图
(3) 过F1、A1、B1、C1作正六棱柱的棱线, 它们都平行于 Z1轴且长度等于H，连接底面可见边的轮廓线, 如图6-4(c)所示。在轴测图中，不可见部分一般省略不画。
(4) 擦去多余图线并加深, 如图6-4(d)所示。
第6章轴测图图6-4 正六棱柱正等轴测图的画法
第6章轴测图
第6章轴测图图6-5 平行于坐标面的圆的正等轴测图
第6章轴测图
下面以直径为d的水平圆为例，说明投影椭圆的近似画法——菱形法。

精品课件-工程制图与计算机绘图)-第9章

(6) 中心距(a)：两啮合齿轮轴线之间的距离称为中心距，即a=m(z1+z2)/2。
其余如齿顶圆直径、齿根圆直径和齿高等名称和代号就不逐一叙述了，它们的尺寸都与模数成一定比例关系，计算公式见表9-2。
第9章常用件表9-2 标准直齿圆柱齿轮计算公式
第9章常用件
二、单个圆柱齿轮的画法为了绘图简便，国标对单个圆柱齿轮的画法规定如下(参见图 9 - 3): (1) 齿顶圆和齿顶线用粗实线绘制。 (2) 分度圆和分度线用细点画线绘制。 (3) 齿根圆和齿根线在外形图中用细实线绘制，也可不画；在剖视图中齿根线用粗实线绘制。 (4) 表示斜齿、人字齿方向的齿向线，在外形图上用三条细实线绘制，如图9-4所示。 (5) 轮齿在剖视图上不画剖面线。 (6) 其余部分按常规画法绘制。
第9章常用件图9-14 普通圆柱螺旋压缩弹簧的零件图
第9章常用件四、普通圆柱螺旋压缩弹簧的标记 GB/T 2089-2009规定，圆柱螺旋压缩弹簧的标记由类型代号、规格、精度代号、旋向代号和标准号组成，规定如下：
标记示例：圆柱螺旋压缩弹簧，两端圈并紧磨平型，材料直径为1.2 mm，中径为8 mm，自由高度为40 mm，精度等级为2级，左旋。其标记
第9章常用件图 9-11 普通圆柱螺旋压缩弹簧的绘图步骤
第9章常用件
(4) 有效圈数在4圈以上的螺旋弹簧，可以只画出两端的 1～2圈(支承圈除外)，中间部分省略不画，用通过弹簧钢丝中心的两条点画线表示。圆柱螺旋弹簧中间部分省略后，可适当缩短图形的长度。
(5) 当已知弹簧的材料直径d、中径D、自由高度H0(画装配图时，弹簧高应采用受压力后的高度)、有效圈数n、总圈数 n1和旋向后，由计算可得节距t，其作图步骤如图9-11所示。

工程制图与计算机绘图第10章.ppt

(3) 技术要求: 注明或说明零件在制造 , 检验 , 装配 , 调整过程中应达到的一些技术要求, 如表面粗糙度 , 尺寸公差 , 形状和位置公差 , 表面处理 , 材料热处理等。
(4) 标题栏: 在标题栏中填写零件的名称 , 材料 , 数量 , 比例等各项内容。
10.2 零件图的视图选择
一、
安装部分: 泵体下部带有两个螺栓孔的安装板, 可用螺栓将泵安装在基座上。为了减小加工面和接触面, 安装板的底面做出了一个凹槽。
联结部分: 泵体中部的肋板, 将工作部分和安装部分联结起来。
另外还应对泵体进行“形体分析”, 以便知道该泵体是由哪些基本形体组成的和各形体之间的相对位置。
图 10-6 箱体类零件的视图选择
三、 1. 倒角和退刀槽的尺寸注法(见表 10-2)
表10-2 倒角和退刀槽的尺寸注法
2. 常见孔的尺寸注法(见表 10-3) 表10-3 常见孔的尺寸注法
续表一
续表一
不
续表一
10.5 公差与配合
一、互换性
互换性是现代化生产的基本技术经济原则。零（部）件具有互换性, 使工业生产可以分工协作, 便于进行高效益的专业化生产, 从而缩短生产周期, 提高劳动生产率, 保证质量, 降低产品成本, 同时也可为产品提供备件, 以利维修。
第 10 章零件图
10.1 零件图的作用和内容 10.2 零件图的视图选择 10.3 零件上常见的工艺结构及其画法 10.4 零件图上的尺寸注法 10.5 公差与配合 10.6 表面形状和位置公差 10.7 表面粗糙度 10.8 零件的材料 10.9 其他技术要求 10.10 零件测绘 10.11 读零件图的方法
(3) 在充分保证清晰 , 易懂 , 便于看图的前提下, 尽量采用较少的视图, 以免繁琐 , 重复, 导致主次不分。

精品课件-工程制图与计算机绘图)-第8章

第8章标准件
② 导程是同一条螺旋线上相邻两牙在中径线上对应两点间的轴向距离，如图8-5所示。有如下关系：
螺距＝导程线数
(5) 旋向： ① 右旋螺纹：顺时针旋转时旋入的螺纹称为右旋螺纹，如图8-6(a)所示。在生产实际中，右旋螺纹用得较多。 ② 左旋螺纹：逆时针旋转时旋入的螺纹称为左旋螺纹，如图8-6(b)所示。螺纹旋向可按图8-6来判断。
第8章标准件表8-2 梯形螺纹的基本尺寸(摘自GB/T 5796.2—2005、GB/T 5796.3
第8章标准件
(3) 管螺纹：管螺纹分为圆柱管螺纹和圆锥管螺纹两种, 它们的公称直径都是指刻有外螺纹的管子通孔直径的近似值，而不是螺纹的大径d和D，并且公称直径(即管子孔径) 用英寸表示而不用毫米表示。如公称直径为1的非螺纹密封的管螺纹，其管子通孔直径约等于1 英寸(25.4 mm)，它的螺纹大径由表8-3查得为33.249 mm，如图8-7所示。
第8章标准件
二、螺纹的规定画法若按螺纹的真实形状进行正投影，则画图工作量很大，实际上也不必要。为了简化作图，国家标准规定对螺纹采用规定画法。 1. 单个螺纹的画法 (1) 规定螺纹的牙顶画粗实线、牙底画细实线。在平行于螺纹轴线的视图中，螺杆上的细实线应画入倒角；在垂直于螺纹轴线的视图中，表示牙底的细实线圆只画出约3/4圈,其余1/4圈开口位置不限，如图8-8所示。 ① 外螺纹：在视图中大径画粗实线，小径画细实线，如图8-8(a)、(b)所示。小径可查表画出，也可近似取0.85倍的大径数值画出。
非螺纹密封的圆柱管螺纹的基本尺寸列于表8-3。
第8章标准件表8-3 非螺纹密封的圆柱管螺纹的基本尺寸(摘自GB/T 7307—20
第8章标准件

工程制图及计算机绘图课件(6)

m f
f
c
n
c PH
两特殊位置平面相交
e′ a′ b′ b a
d′
f′ f g′
c′
g e
d
c
一般位置直线与一般位置的平面相交
由于一般位置直线和一般位置平面的投影都没有积聚性，因此，
求交点的时候没有积聚性可以利用，因此通常采用辅助平面法
求其交点，一般的步骤为： 1、作包含已知直线的特殊位置的平面（铅垂面或正垂面）； 2、求辅助面与已知平面的交线； 3、求交线与已知直线的交点；
b′
k′ L c′ K a′ A b a
k
l
B
C c
水平线
l
直线与平面垂直正平线
l
k′

c′ b
l
c
[例5.11] 判定下列图中直线与平面的相对位置（从属、平行、相交、垂直相交）
1.(
)
2.(
)
3.(
)
相交两直线（几何元素）表示的平面
题解
1. (相交)
2. (平行)
3. (相交)
[例5.12] 判定下列图中直线与平面的相对位置
平行
从属
相交
2、若直线垂直于平面，则直线垂直于平面内所有直线；
3、直线垂直平面，则直线的三面投影分别垂直于该平面内平行线的相应投影；
n
k
k
n
n [例题5.13] 平面由 BDF给定，试过定点 K作平面的法线。 c a
f′
g′
e′
a′
d′ c′ c
f
e
g
a
d
轨迹法－分析
空间过A点与直线CD的垂直的直线有无数条，其轨迹线构成了过A点与 CD垂直的平面AKL；而过A点与已知平面EFG平行的直线同样有无数条，其轨迹线构成了过A点且平行与EFG的平面AMN；这样，两轨迹平面的交线必满足条件，作水平辅助面，三面公点求出另一点B，连接AB 即为所求；

精品课件-工程制图与计算机绘图)-第2章

第2章投影法及点、图2-11 求作第三个投影
第2章投影法及点、
［例2-2］已知点A的坐标(15, 8, 12), 求作点A的三面投影。
解如图2-12(a)所示, 自点O沿X轴向左量取OaX=15 mm, 得aX点。自aX作线垂直于OX，如图2-12(b)所示；自aX向下量取aaX=8 mm，得点A的水平投影a；自aX向上量取12 mm得a'。用画圆弧的方法作出点A的侧面投影a''，如图2-12(c)所示。其中aaYH⊥OYH，a''aYW⊥OYW，a'a''⊥OZ。
第2章投影法及点、
二、点的投影与直角坐标的关系若将三投影面体系当做笛卡尔直角坐标系, 则投影面体系的原点相当于坐标原点, 投影轴相当于坐标轴, 投影面相当于坐标平面, 如图2-10(a)所示。空间点A到W、V、H各投影面的距离即为点A的坐标(x,y,z)。在投影图上, 点A的三个投影a、a'、a'' 也完全可以用坐标确定, 如图2-10(b)所示。因此，有了点的三个坐标(x,y,z), 即可作出点的投影 (a,a',a'')；有了点的投影(a,a',a''), 即可确定它的坐标 (x,y,z)。由图2-10(b)可以看出, 点在每个投影面上的投影 (如水平投影a)反映了点的两个坐标(如x,y)。点在任两个投影面上的投影反映了点的三个坐标。因此, 有了点的两面投影, 即可作出第三面投影。
第2章投影法及点、
(3) 点的水平投影到OX轴的距离, 等于点的侧面投影到 OZ轴的距离, 即aaX=a''aZ, 或者OaYH=OaYW。

精品课件-工程制图与计算机绘图)-第11章

(6) 零线：在公差带图中，确定偏差的一条基准直线即零偏差线，零线表示公称尺寸。一般将零线水平放置，则正偏差位于零线上方，负偏差位于零线下方。
(7) 公差带：公差带是表示公差大小和相对于零线位置的一个区域。图 11 - 1表示了一对相互结合的孔与轴的尺寸、偏差及公差的相互关系。为简化起见，一般只画出孔和轴的上、下极限偏差的两条直线所围成的方框简图，称为公差带图，如图 11 - 2 所示。
第11章极限与配合、
二、尺寸公差及有关术语在实际生产过程中，由于机床精度、刀具磨损、测量误差等因素的影响，零件的尺寸不可能也没有必要绝对准确。为了保证互换性，必须将零件尺寸误差限制在一定的范围内，规定出尺寸允许的变动量，这个变动量就称为尺寸公差，简称公差。下面介绍有关名词术语(参见图 11 - 1)
第11章极限与配合、
图 11 - 5 三类配合 (a) 间隙配合；(b) 过盈配合; (c) 过渡配合
第11章极限与配合、
(2) 过盈配合：具有过盈(含最小过盈等于零)的配合。此时，孔的公差带在轴的公差带之下，如图 11 - 5(b)所示。过盈配合主要用于孔、轴间的紧固联接。
(3) 过渡配合：可能具有间隙也可能具有过盈的配合。此时，孔和轴的公差带互相重叠，如图 11 - 5(c)所示。过渡配合主要用于孔、轴间的定位联接。
图 11 - 6 基孔制配合示意图
第11章极限与配合、
(2) 基轴制：基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带组成各种配合的一种制度，如图 11 - 7 所示。
基轴制的轴为基准轴，其基本偏差代号为h，基准轴的上极限偏差es=0。
从基本偏差系列图(图 11 - 4)中可以看出：在基轴制中，A～H用于间隙配合，J～N用于过渡配合， P～ＺC用于过盈配合。在基孔制中，a～h用于间隙配合，j～n用于过渡配合， p～zc用于过盈配合。
