最全的配电柜型号解读
电控柜体型号与区别
目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍GGD系列:l 用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
产品型号及含义结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
GCK系列l 产品型号及含义GCK G是封闭式开关柜 C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-19 97《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。
配电柜型号含义
现阶段，市面上的环网柜品种是越来越多，高压柜有HXGNXGNKYN等柜型号，低压柜有GGDGCSMNS等柜型，而其各个字线代表什么意思呢？相信大家对其不太懂，为此我们对高低压配电柜、电力变压器方面的字每含义都进行了列举，并且尤其在配电柜方面，我们已经全部解释。
产品表示方法：H①②③④-⑤（⑥）/⑦⑧-⑨H:环网开关设备①：柜体结构：K—金属封闭铠装式；J —金属封闭间隔式；X—金属封闭箱式。
②：断路器安装方式：Y —移开式或手车式；G—固定式。
③：使用环境：N—用于户内；W—用于户外。
④：设计序号⑤：额定电压（kV）：12—10kV; 24—20kV。
⑥：线路开关：F—配负荷开关；F.R—配负荷开关一熔断器组合电器；D—配断路器。
⑦：操动机构：T —弹簧操动机构；D —电磁操动机构。
⑧：额定电流（A）。
⑨：进线柜时为额定短时耐受电流（kA），出线柜时为额定短路开断电流（kA）。
产品技术参数符号：--- 额定电压Ur——额定雷电冲击耐受电压Up——额定操作冲击耐受电压Us--- 额定工频耐受电压Ud--- 额定电流Ir――额定短时耐受电流Ik--- 额定峰值耐受电流Ip――额定频率f――额定短路持续时间tk――额定辅助电压Ua--- 绝缘介质的额定充入压力（密度）pre（p re）--- 操作介质的额定充入压力（密度）prm（p rm）--- 绝缘介质的报警压力（密度）pae（p ae）--- 操作介质的报警压力（密度）pam（p am）绝缘介质的最低功能压力（密度）pme（p me）操作介质的最低功能压力（密度）pmm（p mm）外壳：外壳的防护等级（IP代码）IP □□□□第一位特征数字第二位特征数字附加字母电流互感器：L①②③④⑤-⑥⑦L:电流互感器（CT 。
①或②：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；V—户外式；F—复匝式；G-改进型；Y—低压式；Z—浇注绝缘式支柱式；C—母线型；K—塑料外壳；J —浇注绝缘或加大容量。

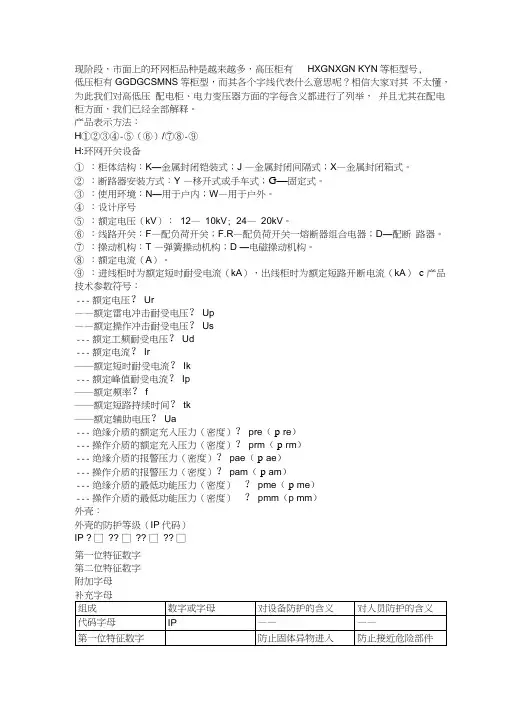

配电柜型号含义
现阶段，市面上的环网柜品种是越来越多，高压柜有HXGNXGN KYN等柜型号,低压柜有GGDGCSMNS等柜型，而其各个字线代表什么意思呢？相信大家对其不太懂，为此我们对高低压配电柜、电力变压器方面的字每含义都进行了列举，并且尤其在配电柜方面，我们已经全部解释。
产品表示方法：H①②③④-⑤（⑥）/⑦⑧-⑨H:环网开关设备①：柜体结构：K—金属封闭铠装式；J —金属封闭间隔式；X—金属封闭箱式。
②：断路器安装方式：Y —移开式或手车式；G—固定式。
③：使用环境：N—用于户内；W—用于户外。
④：设计序号⑤：额定电压（kV）：12—10kV; 24—20kV。
⑥：线路开关：F—配负荷开关；F.R—配负荷开关一熔断器组合电器；D—配断路器。
⑦：操动机构：T —弹簧操动机构；D —电磁操动机构。
⑧：额定电流（A）。
⑨：进线柜时为额定短时耐受电流（kA），出线柜时为额定短路开断电流（kA）c 产品技术参数符号：--- 额定电压？ Ur——额定雷电冲击耐受电压？ Up——额定操作冲击耐受电压？ Us--- 额定工频耐受电压？ Ud--- 额定电流？ Ir――额定短时耐受电流？ Ik--- 额定峰值耐受电流？ Ip――额定频率？ f――额定短路持续时间？ tk――额定辅助电压？ Ua--- 绝缘介质的额定充入压力（密度）？ pre（p re）--- 操作介质的额定充入压力（密度）？ prm（p rm）--- 绝缘介质的报警压力（密度）？ pae（p ae）--- 操作介质的报警压力（密度）？ pam（p am）--- 绝缘介质的最低功能压力（密度）？ pme（p me）--- 操作介质的最低功能压力（密度）？ pmm（p mm）外壳：外壳的防护等级（IP代码）IP ? □ ?? □ ?? □ ?? □第一位特征数字第二位特征数字附加字母电流互感器：L①②③④⑤-⑥⑦L:电流互感器（CT o①或②：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；V—户外式；F—复匝式；G-改进型；Y—低压式；Z—浇注绝缘式支柱式；C—母线型；K—塑料外壳；J —浇注绝缘或加大容量。
低压配电柜型号简介
低压柜型号简介目前市场上流行的低压开关柜型号很多,归纳起来主要有以下几种型号,现把开关柜型号及其优缺点列举如下（仅供大家参考）:一.型号GGD,GCK,GCS,MNS介绍1、GGD系列:概述GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用。
GGD型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全,经济,合理,可靠的原则设计的新型低压配电柜.产品具有分断能力高,动热稳定性好,电气方案灵活,组合方便,系列性,实用性强,结构新颖,防护等级高等特点.可作为低压成套开关设备的更新换代产品使用。
符合国家标准GB7251.1《低压成套开关设备和控制设备》及国际标准IEC439。
结构特点■GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高。
■GGD柜充分考虑散热问题.在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。
■GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新。
■柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。
■柜体的防护等级为IP3X。
2、GCK系列概述GCK是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备。
GCK开关柜符合国家标准GB7251.1《低压成套开关设备和控制设备》,JB/T9661《低压抽出式成套开关设备》及国际标准IEC439等标准.且具有分断能力高,动热稳定性好,结构先进合理,电气方案灵活,系列性,通用性强,各种方案单元任意组合,一台柜体。
配电柜型含义
现阶段，市面上的环网柜品种是越来越多，高压柜有HXGN、XGN、KYN等柜型号，低压柜有GGD、GCS、MNS等柜型，而其各个字线代表什么意思呢相信大家对其不太懂，为此我们对高低压、变压器方面的字每含义都进行了列举，并且尤其在配电柜方面，我们已经全部解释。
产品表示方法：H ① ② ③ ④ –⑤ （⑥）/ ⑦ ⑧ –⑨H:环网开关设备①：柜体结构：K—金属封闭铠装式；J—金属封闭间隔式；X—金属封闭箱式。
②：安装方式：Y—移开式或手车式；G—固定式。
③：使用环境：N—用于户内；W—用于户外。
④：设计序号⑤：额定电压（kV）：12—10kV；24—20kV。
⑥：线路开关：F—配负荷开关；F.R—配负荷开关—熔断器组合电器；D—配断路器。
⑦：操动机构：T—弹簧操动机构；D—电磁操动机构。
⑧：额定电流（A）。
⑨：进线柜时为额定短时耐受电流（kA），出线柜时为额定短路开断电流（kA）。
产品技术参数符号：——额定电压? Ur——额定雷电冲击耐受电压? Up——额定操作冲击耐受电压? Us——额定工频耐受电压? Ud——额定电流? Ir——额定短时耐受电流? Ik——额定峰值耐受电流? Ip——额定频率? f——额定短路持续时间? tk——额定辅助电压? Ua——绝缘介质的额定充入压力（密度）? pre(ρre)——操作介质的额定充入压力（密度）? prm(ρrm)——绝缘介质的报警压力（密度）? pae(ρae)——操作介质的报警压力（密度）? pam(ρam)——绝缘介质的最低功能压力（密度）? pme(ρme)——操作介质的最低功能压力（密度）? pmm(ρmm)外壳：外壳的防护等级（IP代码）IP ?□ ??□ ??□ ??□第一位特征数字第二位特征数字附加字母补充字母电流：L ① ② ③ ④ ⑤ –⑥ ⑦L：（CT）。
①或②：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量。
配电柜,配电箱型号
GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE应急照明配电箱柜ALE 低压负荷开关箱柜AF 低压电容补偿柜ACC或ACP直流配电箱柜AD 操作信号箱柜AS 控制屏台箱柜AC 继电保护箱柜AR计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜AT多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC火灾报警控制器箱AFC 设备监控器箱ABC 住户配线箱ADD 信号放大器箱ATF分配器箱AVP 接线端子箱AXT举例说明GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱命名及参数
配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF 低压电容补偿柜ACC或ACP 直流配电箱柜AD 操作信号箱柜AS 控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱AFC 设备监控器箱ABC 住户配线箱ADD 信号放大器箱ATF 分配器箱AVP 接线端子箱AXT 举例说明吧GCK 第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD 第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
最全的配电柜型号解读,电力人员你都懂吗？
配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合。
一般我们看到配电柜都是安装在比较隐蔽的角落。
配电柜型号配电柜型号有很多，一般不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。
一般标准的型号是GB7251.1配电柜型号标示第一位：P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
第三位：L（或D）-动力用，K-控制用，S-森源电气系统GGD较便宜，GCS、GCK为经济型。
例：GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D－电力用柜M－面板操作J－静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号配电柜图纸详解1、我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。
低压配电柜一次系统图2、配电板的电路图分为一次原理图和二次原理图：一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。
智能配电柜图纸配电箱柜的识别GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜 ACC或ACP 直流配电箱柜AD操作信号箱柜 AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜 AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱ADD。
配电柜型含义
配电柜型含义文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-现阶段，市面上的环网柜品种是越来越多，高压柜有HXGN、XGN、KYN等柜型号，低压柜有GGD、GCS、MNS等柜型，而其各个字线代表什么意思呢相信大家对其不太懂，为此我们对高低压、变压器方面的字每含义都进行了列举，并且尤其在配电柜方面，我们已经全部解释。
产品表示方法：H ① ② ③ ④ –⑤ （⑥）/ ⑦ ⑧ –⑨H:环网开关设备①：柜体结构：K—金属封闭铠装式；J—金属封闭间隔式；X—金属封闭箱式。
②：安装方式：Y—移开式或手车式；G—固定式。
③：使用环境：N—用于户内；W—用于户外。
④：设计序号⑤：额定电压（kV）：12—10kV；24—20kV。
⑥：线路开关：F—配负荷开关；F.R—配负荷开关—熔断器组合电器；D—配断路器。
⑦：操动机构：T—弹簧操动机构；D—电磁操动机构。
⑧：额定电流（A）。
⑨：进线柜时为额定短时耐受电流（kA），出线柜时为额定短路开断电流（kA）。
产品技术参数符号：——额定电压? Ur——额定雷电冲击耐受电压? Up——额定操作冲击耐受电压? Us——额定工频耐受电压? Ud——额定电流? Ir——额定短时耐受电流? Ik——额定峰值耐受电流? Ip——额定频率? f——额定短路持续时间? tk——额定辅助电压? Ua——绝缘介质的额定充入压力（密度）? pre(ρre)——操作介质的额定充入压力（密度）? prm(ρrm)——绝缘介质的报警压力（密度）? pae(ρae)——操作介质的报警压力（密度）? pam(ρam)——绝缘介质的最低功能压力（密度）? pme(ρme)——操作介质的最低功能压力（密度）? pmm(ρmm)外壳：外壳的防护等级（IP代码）IP ?□ ??□ ??□ ??□第一位特征数字第二位特征数字附加字母补充字母电流：L ① ② ③ ④ ⑤ –⑥ ⑦L：（CT）。
配电柜型号说明
配电柜型号说明MCC柜（(Motor Control Center）控制马达启停的控制柜。
配电柜型号有很多，一般不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK 、GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。
一般标准的型号是GB7251.1配电柜型号标示第一位：P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
第三位：L（或D）-动力用，K-控制用，S-森源电气系统GGD较便宜，GCS、GCK为经济型。
例：GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D－电力用柜M－面板操作J－静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号配电箱柜的识别GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜 ACC或ACP直流配电箱柜AD操作信号箱柜 AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜 AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱ADD。
高压配电柜型号大全
高压配电柜型号大全高压配电柜是电力系统中非常重要的设备，其型号的选择直接关系到电力系统的安全稳定运行。
在选择高压配电柜型号时，需要考虑到电力系统的负载情况、运行环境、设备品牌等多个因素。
因此，本文将为大家介绍一些常见的高压配电柜型号，希望能够对大家有所帮助。
首先，我们来介绍一些常见的高压配电柜型号：1. GGD型高压配电柜，GGD型高压配电柜是一种低压配电柜，适用于三相四线或三相五线交流50Hz、额定工作电压为380V的配电系统。
该型号的高压配电柜具有结构紧凑、外形美观、空间利用率高等特点，广泛应用于工矿企业、高层建筑、商业楼宇等场所。
2. KYN28A-12型高压配电柜，KYN28A-12型高压配电柜是一种金属封闭型中置式开关设备，额定电压为12kV，额定电流为630A-3150A。
该型号的高压配电柜具有防尘、防潮、防震、防污染等特点，适用于发电厂、变电站、工矿企业等场所。
3. XGN15-12型高压配电柜，XGN15-12型高压配电柜是一种固定式封闭型金属封闭开关设备，额定电压为12kV，额定电流为630A-2000A。
该型号的高压配电柜具有结构紧凑、操作方便、安全可靠等特点，适用于城市供电系统、工矿企业、高层建筑等场所。
4. GCK型高压配电柜，GCK型高压配电柜是一种低压抽屉式开关柜，适用于三相四线或三相五线交流50Hz、额定工作电压为380V的配电系统。
该型号的高压配电柜具有抗干扰能力强、动作可靠、维护方便等特点，广泛应用于电力系统、石油化工、冶金工业等领域。
以上介绍的高压配电柜型号仅为常见型号之一，实际上市面上还有很多其他型号的高压配电柜，每种型号都有其特定的适用场景和优势。
在选择高压配电柜型号时，需要根据具体的电力系统情况和需求进行综合考虑，选择最适合的型号。
总的来说，高压配电柜型号的选择需要考虑到多个因素，包括电力系统的负载情况、运行环境、设备品牌等。
希望本文介绍的常见高压配电柜型号能够为大家在选择高压配电柜时提供一些参考，同时也希望大家在使用高压配电柜时能够严格按照相关规定进行操作，确保电力系统的安全稳定运行。
柜体型号说明
柜体型号说明
GCS 低压抽出式开关柜
G是封闭式开关柜 C是抽出式 S是控制中心
GGD交流低压配电柜
G是交流低压配电柜 G是电器元件固定安装，固定接 D是电力用柜
GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜
GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统
MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。
GCS是抽屉式，GGD是普通的。
GCS开关坏了，直接换抽屉。
可以不停电更换。
GGD要停电。
价格是GGD便宜点
举个例子：GCK是低压抽屉式开关柜
各字母的含义是:
G:柜休
C:抽屉式(抽出式)
K:控制中心
第一位：分类代号，即产品名称，P-开启式低压开关柜，G-封闭式低压开关柜
第二位：型式特征，G-固定式，C抽出式，H-固定式抽出式混合安装
第三位：用途代号，L（或D）-动力用，K-控制用，
第四位：设计代号
第五位：主回路方案编号
第六位：辅助回路方案编号。
电气图纸中各类开关柜型号的含义
电气图纸中各类开关柜型号的含义电气图纸中各类开关柜型号的含义GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/□主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1JL计量箱PXT01PXT01dq系列2CZ插座箱PXT02PXT02dq系列3ZM照明箱PXT03PXT03dq系列4DL动力箱PXT04PXT04dq系列5JC计量插座箱PXT05PXT05dq系列6JZ计量照明箱PXT06PXT06dq系列7JD计量动力箱PXT07PXT07dq系列8ZC照明插座箱PXT08PXT08dq系列9DC动力插座箱PXT09PXT09dq系列10DZ动力照明箱PXT10PXT10dq系列11HH混合功能箱PXT11PXT11dq系列12ZN智能箱PXT12PXT12dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC 双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC 火灾报警控制器箱AFC设备监控器箱ABC 住户配线箱ADD 信号放大器箱ATF 分配器箱AVP接线端子箱AXT举例说明吧GCK第一个G代表配电柜第二个C代表抽屉式第三个K代表控制GGD第一个G代表配电柜第二个G代表固定式第三个D代表动力配电箱1LA1a1AL1bAT-DT是什么意思还有1AP22AP13APc7AP1KX之类的。
电气图纸中各类开关柜型号的含义
电⽓图纸中各类开关柜型号的含义电⽓图纸中各类开关柜型号的含义GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑⼯地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线⽅式(3)□/□额定电流/额定短时耐受电流能⼒：⽤数字表⽰，250/10表⽰：额定电流250A/额定短时耐受电流能⼒10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输⼊；□/3三相输⼊；1/3表⽰混合输⼊(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/□主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼⾳字头中⽂解释装配图号电⽓原理图号1JL计量箱PXT01PXT01dq系列2CZ插座箱PXT02PXT02dq系列3ZM照明箱PXT03PXT03dq系列4DL动⼒箱PXT04PXT04dq系列5JC计量插座箱PXT05PXT05dq系列6JZ计量照明箱PXT06PXT06dq系列7JD计量动⼒箱PXT07PXT07dq系列8ZC照明插座箱PXT08PXT08dq系列9DC动⼒插座箱PXT09PXT09dq系列10DZ动⼒照明箱PXT10PXT10dq系列11HH混合功能箱PXT11PXT11dq系列12ZN智能箱PXT12PXT12dq系列电⽓箱柜名称编号规格型号⾼压开关柜AH⾼压计量柜AM⾼压配电柜AA⾼压电容柜AJ低压电⼒配电箱柜AP低压照明配电箱柜AL应急电⼒配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源⾃动切换箱柜AT多种电源配电箱柜AM⼑开关箱柜AK电源插座箱AX建筑⾃动化控制器箱ABC⽕灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放⼤器箱ATF分配器箱AVP接线端⼦箱AXT举例说明吧GCK第⼀个G代表配电柜第⼆个C代表抽屉式第三个K代表控制GGD第⼀个G代表配电柜第⼆个G代表固定式第三个D代表动⼒配电箱1LA1a1AL1bAT-DT是什么意思还有1AP22AP13APc7AP1KX之类的。
配电箱命名及参数
配电箱规格及参数GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30 表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF 低压电容补偿柜ACC或ACP 直流配电箱柜AD 操作信号箱柜AS 控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱AFC 设备监控器箱ABC 住户配线箱ADD 信号放大器箱ATF 分配器箱AVP 接线端子箱AXT 举例说明吧GCK 第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD 第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最全的配电柜型号解读
配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合。
一般我们看到配电柜都是安装在比较隐蔽的角落。
配电柜型号
配电柜型号有很多，一般不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。
一般标准的型号是GB7251.1
配电柜型号标示
第一位：P-开启式低压开关柜，G-封闭式低压开关柜
第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
第三位：L（或D）-动力用，K-控制用，S-森源电气系统
GGD较便宜，GCS、GCK为经济型。
例：GGD/M/J①②③
G－交流低压配电柜
G－电器元件固定安装，固定接线
D－电力用柜
M－面板操作
J－静电电容器
①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA
②－主电路方案代号
③－辅助电路方案代号
配电柜图纸详解
1、我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。
低压配电柜一次系统图
2、配电板的电路图分为一次原理图和二次原理图：一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。
智能配电柜图纸
配电箱柜的识别
GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；
PZ20、PZ30系列终端照明配电箱；
PZ40、XDD（R）电表计量箱
PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：
(1)PXT明装配电箱，暗装加（R）
(2)K有如表1的系列配线方式
(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入
(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路
(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30
表1：
序号汉语拼音字头中文解释装配图号电气原理图号
1 JL 计量箱PXT01 PXT01 dq系列
2 CZ 插座箱PXT02 PXT02 dq系列
3 ZM 照明箱PXT03 PXT03 dq系列
4 DL 动力箱PXT04 PXT04 dq系列
5 JC 计量插座箱PXT05 PXT05 dq系列
6 JZ 计量照明箱PXT06 PXT06 dq系列
7 JD 计量动力箱PXT07 PXT07 dq系列
8 ZC 照明插座箱PXT08 PXT08 dq系列
9 DC 动力插座箱PXT09 PXT09 dq系列
10 DZ 动力照明箱PXT10 PXT10 dq系列
11 HH 混合功能箱PXT11 PXT11 dq系列
12 ZN 智能箱PXT12 PXT12 dq系列
电气箱柜名称编号规格型号
高压开关柜 AH
高压计量柜 AM
高压配电柜 AA
高压电容柜 AJ
低压电力配电箱柜AP
低压照明配电箱柜AL
应急电力配电箱柜APE
应急照明配电箱柜ALE
低压负荷开关箱柜AF
低压电容补偿柜 ACC或ACP
直流配电箱柜AD
操作信号箱柜 AS
控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜 AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱ADD。
