SF6气体密度继电器常见问题

合集下载

六氟化硫密度继电器误报警原因分析及校验偏差防范

六氟化硫密度继电器误报警原因分析及校验偏差防范【摘要】阐述了SF6密度继电器的温度补偿原理和工作原理，结合实例分析了开关设备和组合电器所使用的密度继电器误报警和出现校验偏差的原因，指出了密度继电器和校验仪本身的感知温度是引起运行中指示波动和校验时出现偏差的原因，提出了相应的防范措施，能够有效地避免误报和校验结果偏差过大现象发生，保证SF6开关设备的安全稳定运行。

【关键词】SF6密度继电器；断路器；误报警；校验偏差0.引言目前，对SF6开关和GIS组合电气内部气体压力（密度）的监控是保证以SF6为绝缘介质的电气设备安全可靠运行主要手段。

现场运行的SF6气体密度继电器由于不经常动作，经过一段时间后会出现动作不灵活、触点接触不良等现象，有时还会出现密度继电器温度补偿性能变差，当环境温度变化时，常导致SF6密度继电器误动作[1]。

因此，为了更好的开展密度继电器校验工作，减少人为或环境因素对密度继电器正常运行的影响，本文用实例分析了其运行维护中遇到的误报警和校验中出现的校验数值与额定值偏差较大问题的原因，同时提出了相应的防范措施。

1.SF6密度继电器工作原理SF6密度继电器是根据理想气体方程设计的一种带温度补偿的压力监控装置，按不同的温度补偿方式，主要分为双金属补偿型和标准气补偿型。

工作时，SF6密度继电器通过气压传导监测设备内折算至20℃时的气体压力，并将该温度下压力降低至某2个设计值设定为报警和闭锁信号。

其中报警信号的压力一般整定为额定工作压力的90%～95%，闭锁信号的压力一般整定为额定工作压力的80%～90%。

根据理想气体密度公式，密度继电器测得的气体密度可表示为:ρ=PV/T （1）式中ρ为气体密度；P为罐内气体压力；V为罐体容积；T为绝对温度对于密闭容器，V为定值，因此气体密度ρ是气体压力P和温度T的函数。

但按照设计原理，在SF6设备中，由于温度补偿作用，使折算后的T近似为常数（273+20=293℃），因此气体密度ρ与压力P近似为正比例关系。

六氟化硫密度继电器常见故障

六氟化硫密度继电器常见故障六氟化硫密度继电器是用于监测高压电力设备六氟化硫气体密度的一种设备。

它通过测量设备内部六氟化硫气体的密度变化来判断设备的运行状态，并在发生异常情况时及时发出报警信号或采取停机保护措施。

然而，六氟化硫密度继电器在实际应用中也存在一些常见的故障，下面将介绍一些常见的故障现象和可能的原因。

1. 报警灯常亮或不亮：当继电器中六氟化硫气体密度超过设定的上限或下限时，报警灯应该亮起。

如果报警灯一直亮或者从不亮，可能是以下原因之一：a) 光电池损坏或污染，导致无法感知到光信号；b) 滑动触点接触不良，导致报警电路无法闭合。

2. 报警信号持续触发：有时候六氟化硫密度继电器会持续发出报警信号，即使气体密度没有超出设定的报警阈值。

这可能是由于传感器内部产生了误差，或者电路中存在故障导致误判。

此时需要检查传感器的灵敏度和响应时间，或者检查电路中的元器件是否正常工作。

3. 响应速度过慢：六氟化硫密度继电器在监测和报警过程中需要具有较快的响应速度，特别是对于电力设备运行过程中瞬时的气体密度变化要能及时反应。

如果继电器响应速度过慢，可能是传感器反应迟钝，或者电路中存在延迟问题。

解决方法通常是更换传感器或优化电路布局。

4. 误差较大：六氟化硫密度继电器的准确性对于设备的安全运行非常重要。

如果继电器的测量误差较大，可能是传感器的校准失效或者老化导致，也可能是电路中存在干扰或误差放大问题。

及时检查传感器的校准情况，并排除电路中的干扰源可以解决这个问题。

总体来说，六氟化硫密度继电器常见的故障主要包括报警灯常亮或不亮、报警信号持续触发、响应速度过慢和误差较大等。

这些故障可能由传感器本身的问题，电路中的元器件，或者外界干扰等因素引起。

只有及时发现并解决这些故障，才能保证六氟化硫密度继电器的可靠运行，有效保障电力设备的安全运行。

SF6气体密度继电器常见问题

SF6气体密度继电器常见问题|华意电力华意电力是一家专业研发生产SF6密度继电器校验仪的厂家，本公司生产的SF6密度继电器校验仪在行业内都广受好评，以打造最具权威的“SF6密度继电器校验仪“高压设备供应商而努力。

、变压器和互感器(CT和PT)上。

(2) 目前使用最多的SF6气体密度继电器实际上是一种带电接点、和温度补偿的压力表。

(3) 输出二组或三组接点，发出报警和闭锁控制信号;(4) SF6气体密度继电器的原理：SF6电气设备上的SF6气体的密度，是以SF6气体经温度补偿以后的压力来表示的，即以20℃时的压力值来表示的。

继电器在额定压力下工作，当周围环境温度发生变化时，SF6气体的压力也要变化，继电器内部的测量系统在测量压力的同时也要考虑温度，即内部温度补偿单元对其变化了的压力自动补偿，使其额定压力示值不变。

当SF6气体因某种原因发生了泄漏，经过温度补偿以后的压力就下降，降到报警压力值时，继电器就输出一对接点(报警信号)，此时就要求用户对设备进行补气，而如果压力还在继续下降，降到闭锁动作压力值时，继电器就输出另一对接点(闭锁信号)使设备的相对应控制系统进行闭锁，从而实现了对电气设备的安全运行保护。

设备在充SF6气体时，当过多超过额定值时，有的密度继电器还可发出超压报警信号。

(5) 大部分直接应用于户外，所以需适合于户外恶劣的外界条件。

户内主要用于SF6组合电器(GIS)上。

(6) 按照补偿原理来区别分为:相对腔补偿和双金属拉杆补偿。

二、请问密度表与环境温度及气体温度有什么特殊的关系?假设气体温度陡然升高，密度表的指示值会有什么变化?密度表所处环境温度与设备本体SF6气体温度要一致，才能准确反映气体密度。

如果密度表所处环境温度高于设备本体SF6气体温度，此时密度表指示偏低，反之偏高。

气体温度陡然升高，密度表处的温度如果同步升高，指示值不变，反之密度表处的温度如果不同步升高，则读数变大。

三、请问密度表读数与海拔高度的关系?另外报警、闭锁值是否可以随使用环境和场所设置?对于绝对压力型的密度表，在充气运行后，读数就与海拔高度无关了，只是在没有气时，零位与海拔高度有关，海拔高的地方，读数小，反之读数大。

六氟化硫(SF6)断路器常见故障及处理

六氟化硫（SF6）断路器常见故障及处理摘要：本文主要介绍了SF6断路器的基本结构和特点。

针对SF6断路器在运维过程中经常出现的故障进行了列举分析，并结合故障现象分析如何处理，对于实际生产具有较好的借鉴意义。

关键词：电能计量装置；验收检定；检验SF6气体是二十世纪初发现的，它应用于电气设备是在四十年代，第一次被用于断路器是五十年代初。

由于SF6气体同空气和变压器油相比有许多优异的电气绝缘和灭弧性能，近年来，SF6在电气设备上的应用有了很大的发展，尤其是在高压和超高压断路器上，还有全封闭组合电器。

现在，新安装的110kV及以上电压等级的断路器，包括大部分的35kV断路器已经基本采用SF6断路器。

SF6断路器的优势在于SF6气体的优异特点。

1 SF6断路器的特点SF6断路器的基本结构，通常由导电部分、绝缘支持部分、灭弧部分和操动机构等部分组成。

SF6断路器具有以下特点：（1）SF6气体的绝缘强度高，决定了SF6断路器单个断口所能承受的电压要比其他形式的断路器要高，500kV的单断口断路器已经有运行；SF6气体的熄弧性能好，决定了SF6断路器的灭弧能力强，这样它的开断能力要大于其他形式的断路器，单断口已经能够达到100kA，这是其他形式的断路器无法达到的。

（2）SF6气体在燃弧时的导电性能比较好，电弧电压比较低，小电流的情况下也能够稳定的燃弧，所以，在切断小电流时很少发生截流现象，这样就不会造成过电压，给设备造成损坏。

（3）SF6气体在熄弧后介质强度的恢复速度比较快，能承受比较快的瞬时恢复电压，所以在切断空载线路是不会发生多次重击穿，在切断近区故障时特别有利，就是说它不仅开断短路电流的性能强，在一些特别的开断情况下，SF6断路器的开断性能也是很好的。

（4）由于SF6气体中不含氧的成分，而且燃弧时电弧能量小，所以，它对内部金属部件，包括触头、导电杆等的氧化作用就很小，触头在燃弧时的烧蚀也比较轻微，而SF6气体在电弧作用下分解后又能够很快的重新复合，所以整个SF6断路器能满容量开断的次数比其他形式的断路器要大大增加了，相应的检修周期就延长了。

SF6气体密度继电器漏油原因分析及改进意见

２由于该型式密度继电器其接点为磁助式）电接点，身触头闭合力小，间稍长，头一旦本时触
氧化，接点就会不通或接触不良。对于漏光油的
还不到１年就已发生漏油现象。我们对进口和国
产的充油型密度继电器相比较发现，口的密度进
类的橡胶大分子链上存在着不饱和双键结构在西宁供电公司自开展加强对s密度继电器热和力等外界因素的作用下氧在橡胶分子的双检测工作3年来共检测sf密度继电器196块键处发生反应形成过氧化物随后过氧化物分解发现接点不能可靠导通的有6只约占总数的成为橡胶有氧化物使分子断裂同时产生一些活3
维普资讯
ＲｅａｎｄＩｓＩｐｒｖｎｇＳｇｓｉｎｌｙａｔｍｏｉｕｇｅｔｏ
ＪＡＺ — ｏｇＩｅ—ｈｎ
ＡｂｔａｔｈＦａｅｓｔｅａｎｉｏｔｎｏｏｅｔｆｏｓｒｉｇＳ６ｇｓｄｎｉｈｎｅｎｓｐｒｏｍ— ｓｒｃ：ＴｅＳ６ｇｓｄｎｉｒｌｙｉａｙｓｍｐｒｔｃｍｐｎｎｂｅｖｎＦａｅｓｔｃａｇ，ａｄｉｅｒａｏｙｔｆａｃｉｃｌｎｌｅｃｓｔｅｓｆｔｐｒｔｎｏＦｅｉｅｎｅｄｒｔｉｆｎｅｈａｅｙｏｅａｉｆＳ６ｄｖｃ．ＡｉｎｔｈｉｌａａｅｐｅｏｎｎｏＦａｅｓｙｅｙｕｏｍｉｇａｅｏｌｅｋｇｈｎｍｅｏｆＳ６ｇｓｄｎｉｔｔｒｌｙｈａｅｎｌｓｓｔｅｒａｏｆｏｌｅｋｇｎｕｓｆｒａｄｓｍｅｒｆｒｎｄｉｅｅａ，ｔｅｐｐｒａａｙｅｈｅｓｎｏｉｌａａｅａｄｐｔｏｗｒｏｅｏｍｉｇａｖｃ．Ｋｅｗｏｄ：Ｓ６ｇｓｄｎｉｅａｏｌｌａａｅ；ｉｒｖｍｅｔｙｒｓＦａｅｓｙｒｌｙ；ｉｅｋｇｍｐｏｅｎｔ

SF6气体密度继电器漏油原因分析及改进意见

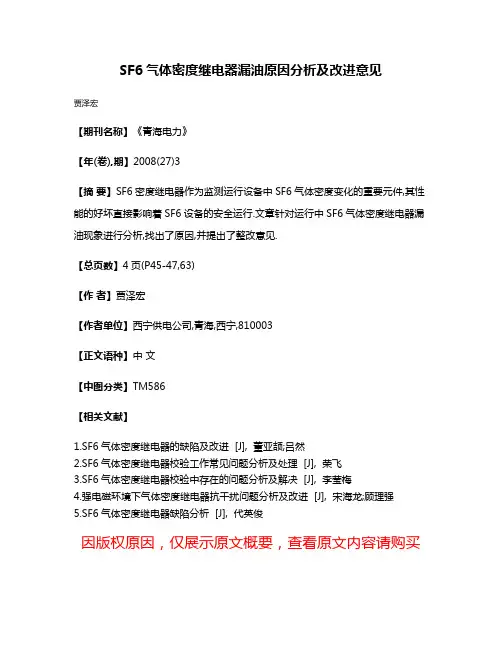

SF6气体密度继电器漏油原因分析及改进意见
贾泽宏
【期刊名称】《青海电力》
【年(卷),期】2008(27)3
【摘要】SF6密度继电器作为监测运行设备中SF6气体密度变化的重要元件,其性能的好坏直接影响着SF6设备的安全运行.文章针对运行中SF6气体密度继电器漏油现象进行分析,找出了原因,并提出了整改意见.
【总页数】4页(P45-47,63)
【作者】贾泽宏
【作者单位】西宁供电公司,青海,西宁,810003
【正文语种】中文
【中图分类】TM586
【相关文献】
1.SF6气体密度继电器的缺陷及改进 [J], 董亚颉;吕然
2.SF6气体密度继电器校验工作常见问题分析及处理 [J], 荣飞
3.SF6气体密度继电器校验中存在的问题分析及解决 [J], 李莹梅
4.强电磁环境下气体密度继电器抗干扰问题分析及改进 [J], 宋海龙;顾理强
5.SF6气体密度继电器缺陷分析 [J], 代英俊
因版权原因，仅展示原文概要，查看原文内容请购买。

六氟化硫断路器常见故障及处理方法

六氟化硫断路器常见故障及处理方法六氟化硫断路器（SF6断路器）是一种常见的高压开关设备，被广泛应用于电力系统中的送电及配电系统中，用于打开、断开和短路电路。

然而，由于长期使用和外界环境等因素的影响，六氟化硫断路器也会遇到一些常见的故障。

下面将详细介绍六氟化硫断路器常见故障及处理方法。

首先，六氟化硫断路器常见的故障之一是气体泄漏。

由于六氟化硫具有较高的比重，一旦泄漏，会导致断路器内部气体压力不足，从而影响其正常工作。

处理方法是首先进行气体泄漏点的检查，可以通过气密性测试等方式确定泄漏点，然后进行修补或替换泄漏部件，最后进行泄漏点的验证。

其次，六氟化硫断路器还可能出现电气故障。

例如，断路器触头的断裂或蚀刻。

断裂一般是由于长期使用或负载过重等原因造成的，蚀刻则是由于电弧形成的充电影响造成的。

处理方法是首先确定触头的具体故障原因，然后进行触头的修复或更换。

此外，六氟化硫断路器还可能发生机械故障。

比如，断路器操作机构失灵、机械互锁装置失效等。

处理方法是首先检查机械部件是否存在损坏或卡死等情况，然后进行修复或更换故障部件，最后进行机械部件的调试。

最后，六氟化硫断路器还可能受到外部环境的影响，例如，绝缘子受潮、油污污染等。

绝缘子受潮会导致绝缘性能下降，油污污染会导致油污放电。

处理方法是首先确定绝缘子受潮或油污污染的具体情况，然后进行清理或更换受损的部件，最后进行绝缘子或油污的处理。

总之，六氟化硫断路器常见故障的处理方法包括气体泄漏的修补和验证、断路器触头的修复与更换、机械部件的修复与调试，以及绝缘子受潮和油污等的清理和处理。

这些处理方法需要经过专业技术人员的指导和操作，并确保安全可靠的运行，以保障电力系统的正常运行。

SF6气体密度继电器的缺陷及改进

董亚颉，吕然(深圳供电局有限公司，广东深圳 518020)SF 6气体密度继电器的缺陷及改进〔摘要〕阐述了SF6气体密度继电器由于渗水受潮引起电路接点误导通、寄生和直流接地等缺陷的危害，从运维和气体密度继电器2方面提出了改进措施，并设计了一种新型的SF 6气体密度监测器，对从业人员有一定借鉴作用。

〔关键词〕 SF 6气体密度继电器；系统缺陷；危害分析；绝缘监测衡位置，使微动开关电触点在打开位置。

若断路器发生SF 6气体泄漏，断路器中SF 6气体压力减小，就会推动杠杆绕轴逆时针转动，使微动开关电触点闭合。

注：1—波纹管；2—波纹管；3—标准SF 6气体；4—微动开关电触点；5—轴；6—杠杆。

图1 SF 6气体密度继电器工作原理此气体密度继电器提供3对常开接点，其使用情况如图2所示。

其中，1-2接点用于信号回路，当SF 6断路器气室内SF 6气体密度下降到规定的报警(补气)压力值时，1-2接点闭合，发出报警(补气)信号；3-4接点用于第1路控制回路，5-6接点用于第2路控制回路。

当SF 6气体密度下降到规定的闭锁值时，3-4，5-6接点闭合，发出闭锁信号，以保证设备和系统安全。

0 引言SF 6气体密度继电器是电气设备中重要保护和控制元件。

户外敞开GIS 变电站由于受南方多雨潮湿天气影响，SF 6气体密度继电器常受潮或渗水，导致发生接点误导通、寄生、直流接地等缺陷，大大增加了运维压力，并威胁电力系统的安全运行。

为减少此类缺陷的发生，有必要对该继电器进行相应的改进。

1 SF 6气体密度继电器介绍SF 6气体密度继电器是对运行中SF 6电气设备内SF 6气体密度进行监测的仪器。

在设备运行中，SF 6气体密度难以测量，通常以20 ℃时气体压力来衡量，并以相对于20 ℃时的额定气体压力的下降值作为报警值和闭锁值。

SF 6气体密度继电器由表本体和插入式通用连接器2部分组成，继电器的工作原理如图1所示。

在图1中，在波纹管1外侧的与断路器中SF 6气体连通的气体包，通过以轴为支撑点的杠杆与标准气体包联接，当气体包内的气体压力比标准气体包内的气体压力小时，杠杆就会转动，从而带动微动开关电触点不同程度地闭合，实现其报警和闭锁功能。

SF6气体密度继电器现场检测问题探讨

SF6气体密度继电器现场检测问题探讨摘要：随着技术方面的进步，SF6气体密度继电器已经广泛的应用于高压电气设备中，起着重要的作用。

在SF6电气设备中，SF6气体是主要的绝缘介质和灭弧介质，其绝缘强度和灭弧能力均取决于SF6气体的密度，密度越高，性能越好。

因此对于SF6气体密度继电器的检验显得至关重要。

文章介绍了SF6气体密度继电器工作原理、作用以及现场检验的内容，对现场检验工作中普遍存在的气体泄漏、误动作以及其它问题进行分析和研究，并且提出了相应的策略，以保证检测工作的准确性。

关键词：SF6气体密度继电器；现场检测；问题；探讨1 SF6气体密度继电器的基本概述随着技术方面的不断进步发展，SF6气体由于其本身所具备的良好的绝缘性能和一些其他方面的优异性能，广泛的应用于各种高压电气设备中[1]。

而高压电气设备的绝缘强度和灭弧能力都会随着SF6气体密度的变化而出现变化。

SF6气体密度的下降会导致高压电气设备的耐压强度明显降低。

一般情况下，SF6气体密度的下降是由于出现泄露所导致，而且在气体泄漏过程中，大气中的水分会借此向设备内部渗透，使得设备内部SF6气体的水分含量升高，导致了设备绝缘性能的进一步降低。

为确保高压电气设备的运行正常，需要对SF6气体密度进行实时监测。

SF6气体密度继电器是安装在电气设备中用来反映电气设备内部气体密度变化的设备。

其主要的工作原理是通过电气设备内部气体压力的变化来表示密度变化当电气设备的内部气体密度下降到报警值时，继电器会发出报警信号，提醒相关人员进行检查和维修，当设备发生气体泄漏时，设备内部的SF6气体密度继续会下降，当其达到规定值时，继电器就会闭锁断路器的分、合闸操作[2]。

SF6气体密度继电器质量的优劣会直接影响到电气设备的使用情况。

因此，对于继电器的检验工作是非常必要的。

2 SF6气体密度继电器现场检测工作中的问题2.1气体泄漏SF6气体由于本身的化学性质比较稳定，纯度比较高的SF6气体几乎是无毒的，但是在应用过程中其所分解出来的一些物质是具有毒性的，在比较强的电流断开时会产生较为强烈的放电，此时会有一部分SF6气体受到影响而分解出对人体和大气环境有害的含硫低氟化合物。

使用SF6密度继电器校验仪需要注意哪些问题？

使用SF6密度继电器校验仪需要注意哪些问题？当我们在接触SF6密度继电器校验仪的时候，就会发现SF6密度继电器校验仪的很多优点，它利用气体压力作为标度值，采用微机技术，可以对各种SF6密度继电器进行校验，并且校验仪自动化程度很高，重复性比较好，运行也很安全。

但是再安全的设备，我们在使用过程中还是需要严格按照操作说明去操作，这样我们在使用设备的过程中就会有更加安全的保障，那么我们在使用SF6密度继电器校验仪的过程中有哪些问题是需要使用者特别注意的呢？以下几点为大家总结并作为提醒，希望大家在使用之前都认真注意这些问题哦！第一点，在利用校验仪现场校验SF6气体密度继电器时，一定要先断开与密度继电器相连的电源和器件，以免对校验仪造成损坏。

第二点，被校密度继电器和校验仪必须处于同一个环境之中，保证有同样的温度和湿度，这是为了避免两者因为所处环境温度的不同而造成校验差异，这样才能保证校验的精度。

第三点，在校验的过程中，我们要检查校验仪上的端子排上对应的报警信号线、闭锁信号线是否是从端子排上断开的，必须要确保它是断开的，这样可以防止校验仪二次回路和其中信号线构成回路，从而影响校验的结果。

第四点，在校验过程中必须确保被校验的密度继电器是直立的放置，而非平躺的放置，这样是为了避免因为放置差异的问题而造成校验结果的不准确。

第五点，在校验试验完成之后，一定要确保放净管路中的残余气体后，才能拔气管。

这样是为了避免因为残余气体未排干净而造成安全问题。

第六点，校验仪的快速排气口禁止在测试过程中使用，以此避免浪费气源中的气体。

第七点，在校验仪试验过程中严禁振动仪器，以免造成校验结果的不准确。

第八点，关于校验装置的存放问题，校验装置属于精密电子产品，应放于温度-20～70℃，相对湿度不超过90%，且空气中严禁含有引起腐蚀的气体的环境当中。

这样是为了维护保养校验仪，良好的保养可以延长校验仪的使用寿命。

第九点，校验仪运输过程中应避免剧烈振动和撞击，并防止雨雪浸湿。

sf6密度继电器校验注意事项

SF6密度继电器校验注意事项导言S F6密度继电器是一种用于监测电力设备中硫六氟化硫气体（S F6）密度的重要装置。

在使用和校验SF6密度继电器时，需要遵循一系列注意事项，以确保其可靠性和准确性。

本文将介绍SF6密度继电器的基本原理，以及在校验过程中需要注意的关键点。

基本原理S F6密度继电器通过测量气体密度来监测设备中的SF6气体压力。

当S F6气体压力超过或低于预设的阈值时，继电器会发出警报或触发相应的动作。

这种继电器通常用于高压断路器、配电变压器和电缆终端等电力设备中，以确保设备在正常运行范围内。

校验注意事项在进行S F6密度继电器的校验之前，务必注意以下事项：安全操作1.：在进行任何电力设备的校验工作之前，必须熟悉并遵守相关的安全操作规程。

确保校验过程中不会对人员和设备造成伤害或损坏。

校验设备选择2.：选择用于校验SF6密度继电器的适当设备。

通常使用压力表、流量计和温度计等仪器进行校验。

确保这些设备的准确度和可靠性，以避免校验误差。

预校验准备3.：在进行实际校验之前，应先进行预校验准备工作。

这包括检查校验设备的状态和准确性，调整校验仪器的刻度和零位，以及检查继电器本身的工作状态。

校验环境条件4.：校验SF6密度继电器时，应确保环境条件稳定且符合规范要求。

这包括温度、湿度和大气压力等条件的监测和记录。

校验步骤5.：根据设备的厂家指南和标准操作程序，按照以下步骤进行校验：-连接校验仪器并确保信号传输正常。

-对继电器进行零位校准，以消除零位误差。

-逐渐增加校验压力，记录并比对校验结果。

-根据校验结果调整继电器的阈值设置。

校验结果记录6.：校验过程中应准确记录校验结果和各项参数，包括压力、流量和温度等。

对于超出规范范围的结果，应及时采取纠正措施或更换继电器。

校验周期7.：SF6密度继电器的校验应根据设备的要求和相关标准制定适当的校验周期。

这有助于及时发现和解决继电器性能问题，确保设备的可靠运行。

一起SF6密度继电器故障分析及建议

一起SF6密度继电器故障分析及建议摘要：通过对变电站10台SF6密度继电器的故障分析，发现内部氧化为主要原因，提出应对及改进措施。

关键词：SF6密度继电器；节点氧化；盐雾；微动开关1 概述SF6密度继电器是电力系统中重要的保护和控制元件，如果运行中的设备发生大量漏气，而没有发生告警甚至闭锁信号，将会对系统造成很严重的危害。

要确保SF6设备的可靠运行，就必须要监视气体的压力是否处于额定值范围，而目前唯一可靠且有效的检测气体压力的方法就是SF6密度继电器的使用。

近年来，随着GIS设备的增多，SF6表计的数量也相应增加，由于SF6密度继电器的结构缺陷、使用安装方式不正确等问题导致电力设备故障的案例时有发生，在例行试验中对表计的校验，提早发现表计的故障就显得尤为重要。

2 测试过程及问题分析2.1测试过程2016年3月底至4月中旬，我公司相继对500kVXX变#2联变、#3联变及其三侧设备及66kV设备区进行例行首检工作。

共校验66kV开关SF6密度继电器10台，其中不合格7台。

设备厂家为山东泰开有限公司，型号为：LW30-72.5，仪表厂家为秦川集团宝鸡仪表有限公司，型号为YX-100SF6，投运日期为2015年2月。

试验人员使用SF6密度继电器校验测试仪器为郑州赛奥JD11型，在降压过程中，存在闭锁节点不通或者告警及闭锁节点均不通的现象。

在压力下降低于设定值后，DL/T259-2012《SF6气体密度继电器校验规程》规定：第4.5条密度继电器的接点电阻：密度继电器接点接通后其直流电阻值应不大于1Ω。

而测试其节点直流电阻最大的超过1000Ω，其余数值在10Ω左右，且监控后台并未见相关信号出现，拆开SF6表计，可见其内部氧化严重，表壳内存在大量的污物，如图1：2.2 SF6密度继电器的机构及工作原理在SF6断路器上装设的SF6气体密度表，带指针及有刻度的称为密度表，不带指针及刻度的称为密度继电器或密度压力开关，有的SF6气体密度表也带有电触点，即兼作密度继电器使用。

SF6及常见断路器故障原因及处理办法

及功率。
气体密度继电器发生故障的可能性。补气前先用检漏仪
进行检漏检查，看是否是由于密封垫和其他部件损坏造成的。如若损坏，应先进行更换处理再进行补气。室内ＧＩＳ设备气体密度继电器表头及连接处也易发生漏气、监测前可对表头进行套袋包裹，２４小时后再对其进行检漏仪检漏。由于ＳＦ６气体的密度比空气大，易在漏气
拒合现象，其合闸保持回路可能漏装节流孔接头。
（２）弹簧机构的检修，首先要检查安全措施，控制、储
能、加热电源应该拉开，然后对机构释放能量，防止检修
过程中检修人员受伤。弹簧机构发生故障导致拒合与拒
下方聚集，干扰漏气位置的确定。当发现漏气点时，可以利用吹气或者扇风等方式使周围沉积ＳＦ６气体消散后
多，结构各异，加之检修技术及气候等原因造成的质量
标准要求不一，存在较大差异，同时由于受设计、生产工艺、运行工况、检修与维护、电动力及频繁受大电流冲击等因素的影响，断路器在电力系统中发生故障的几率较其他设备大得多。这给检修工作带来了很大的困难与障碍。断路器故障大多是操作机构发生的故障，而本体产生的故障比较少。下面详细介绍ＳＦ６断路器的几类故障及其产生的原因，仅供互相学习与交流。２．１断路器本体的故障（１）ＳＦ６气体密度低于报警值此类故障主要是由于ＳＦ６气体泄漏引起的，不排除
（４）绝缘闪络故障

电接点密度继电器存在的主要问题及改进措施

电接点密度继电器存在的主要问题及改进措施摘要：在SF6电气设备上，目前大量使用的SF6气体密度继电器为一种接点采用磁助式电接点的六氟化硫气体密度继电器。

对于这种磁助式电接点的六氟化硫气体密度继电器，一共检测SF6气体密度继电器110只，竟然发现接点不能可靠导通的有46只，约占总数的42%，比例很高，严重影响了电网的安全运行。

另据报道：某局自开展对SF6气体密度继电器检测工作3年来，共检测了SF6气体密度继电器196只，而发现接点不能可靠导通的有6只，约占总数的3%。

另外，在工作中常会遇到SF6气体密度继电器出现漏油现象。

而该现象在国内各供电局也相继存在成了普遍现象，有的密度继电器投人运行还不到1年就已发生漏油现象。

总之，充油型密度继电器发生漏油现象是个十分普遍的问题，是各供电部门亟盼解决的问题。

而一旦密度继电器出现接点不能可靠导通或漏油现象，将会严重影响电网的安全可靠运行。

本文分析了电接点密度继电器存在的主要问题及改进措施。

关键词：SF6气体密度继电器；电接点；磁助式电接点；漏油1原因分析1.1漏油充油型密度继电器出现渗漏油的部位主要是接线座与表壳密封处尧玻璃与表壳密封处及玻璃本身。

通过对多只漏油密度继电器的解体，分析密度继电器发生漏油的主要原因是接线座与表壳密封处尧玻璃与表壳密封处的密封件失效。

而造成密封件失效的原因，初步分析有以下几个方面：橡胶密封圈老化尧橡胶密封件的初始压缩量过小尧过大的压缩率尧密封面的表面缺陷尧温度影响尧粗糙的安装。

1.2接点不通磁助式电接点密度继电器一般采用游丝型电接点，因为在密度高于设定值时，其动接点是随着指针而运动，所以游丝的力不能大，否则显示值不准确。

另外磁助式吸力也不能调得太大，否则密度继电器的返回值就会很大，超过技术标准。

因此对磁助式电接点来说，由于其本身触头闭合力小，时间稍长，触头若氧化，接点就会不通或接触不可靠；无油型磁助式电接点触头暴露在空气中，非常容易氧化或积有灰尘，其触点容易接触不良或不通。

SF6密度继电器

【内容摘要】针对运行中SF6气体密度继电器漏油问题，分析漏油的原因，提出改良意见。

【关键词】SF6气体密度继电器、漏油、改良1引言SF6电气产品已广泛应用在电力部门，工矿企业，促进了电力行业的快速开展。

保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。

SF6电气产品的灭弧介质和绝缘介质是SF6气体，不能发生漏气，假如发生漏气，就不能保证SF6电气产品可靠安全运行。

所以监测SF6电气产品的SF6密度值是十分必要的。

现在用来监测SF6密度普遍采用一种机械的指针式密度继电器，具有当SF6电气产品发生漏气时能够报警与闭锁功能，还有现场显示密度值的性能。

为了提高其抗振性，一般都充有硅油。

但在我们工作中常会遇到SF6气体密度继电器出现漏油现象。

另据相关报道和反映，SF6气体密度继电器漏油问题是个普遍现象，全国每个供电局都会遇到。

有的密度继电器投入运行还不到一年就已发生漏油现象。

而发生漏油现象的充油型密度继电器包括所有其生产厂家，无论进口的，还是国产的。

相对而言，进口的密度继电器发生漏油现象的机率比国产的要小，进口的密度继电器发生漏油现象的年限比国产的要长。

总之，充油型密度继电器发生漏油现象是个十分普遍的问题。

2密度继电器漏油的危害性我们经过调查发现，该形式的密度继电器一般采用游丝型电接点，虽然增加了磁助式吸力，对接点的可靠闭合有帮助。

但是其触点〔报警或闭锁〕闭合时，其闭合力仅靠触头游丝的微小力，即使加上磁助式力，也还是很小，因此极其怕振。

为了提高其抗振性，一般都充有防振用的硅油。

如果一旦发生漏油现象，将会给SF6电气设备带来潜在的安全危害性。

危害一：由于其内部的防振油渗漏完了，其阻尼作用将消失，如此其抗振性能将大大下降。

在开关分合闸强烈冲击后，会出现指针卡死、接点永远失效〔不动作或一直动作〕、偏差超标等故障；危害二：由于该形式密度继电器其接点为磁助式电接点，本身触头闭合力小，时间稍长，触头一氧化，接点就会不通或接触不可靠。

SF6气体密度继电器现场检验有关问题

SF6气体密度继电器现场检验有关问题（江苏省电力试验研究院南京 210036）气体密度继电器的作用、检验周期、项目和要求，摘要：本文简要介绍了SF6气体密度继电器检验的重要性，分析了目前现场密度继电器与设阐明了开展SF6备检本体连接的几种方式，提出在进行检验时必须注意的事项。

关键词：密度继电器工作原理检验要求注意事项气体具有优越的绝缘性能、灭弧特性和稳定的化学性能，广泛应用于高SF6气体的密度和纯度直接关系到设备的性能和可靠运行，例如，压开关设备。

而SF6SF气体的泄漏就会导致其密度下降，并且可能使设备内气体的含水量上升，从6而影响到设备的绝缘性能和开断性能。

气体密度，高压开关设备都配置有气体密度继电器（也有称密度为监视SF6监视器、密度控制器、密度表等）。

在工程实践中，直接测量SF气体的密度比6较困难，常常以20℃时的气体压力来量度其密度。

所以，密度继电器实质上也就是监测设备内归算至20℃的气体压力的变化，并以相对于20℃额定气体压力的下降多少作为报警值和闭锁值。

当气体密度下降到规定的报警压力值时，发出气体密度继续下降到闭锁压力值时，发出报警信号，以便及时进行补气。

当SF6闭锁信号，相应的断路器等设备就不允许进行操作，以保证设备和系统安全。

新气体密度继电器和压力表合而为一，可供随时进行压力监测。

型产品将SF6由于多种原因，SF气体密度继电器长期运行中，性能可能发生变化，甚至6失去监护作用。

例如长期不动作后，出现动作卡涩或不灵活、触点接触不良等现气体象。

也有的还会出现温度补偿性能变差，当环境温度变化时，可能导致SF6密度继电器误动作。

因而，适时进行校验是十分必要的。

GB 50150-1991《电气装置安装工程电气设备交接试验标准》、DL/T 596-1996气体密度继电器进行检测校《电力设备预防性试验规程》等标准都规定了对SF6验的要求。

国电公司发布的《防止电力生产重大事故二十五项重点要求》中，也压力表和密度继电器的定期校验工作。

一起SF6密度继电器异常的原因分析及处理

一起SF6密度继电器异常的原因分析及处理摘要：本文对一起500kV SF6密度继电器异常进行了分析，查明了引起这种异常的原因为内部绝缘不良，并对有问题的继电器进行了处理。

提出了预防改进措施，为今后SF6密度继电器订货、校验、维修提供了参考。

关键词：SF6密度继电器；内部绝缘不良1 引言SF6密度继电器是监、测量各设备内SF6气体压力的一种继电器，现普遍应于各电压等级的断路器、电流互感器等电气设备上，是电气设备不可或缺的重要附件之一，如SF6密度继电器在运行中异常会频繁发出告警信号，甚至于闭锁相应电气设备，影响电网安全稳定运行。

2 SF6密度继电器异常分析2016年在某500千伏变电站进行500千伏民鹤Ⅰ、Ⅱ线C类检修工作期间，发现民鹤Ⅱ线5021A相断路器（GL-317X型）SF6密度继电器闭锁、报警部分接点之间绝缘不良，导致断路器的信号、控制电源Ⅰ/Ⅱ之间存在直流串极隐患。

2.1 异常初步发现检修人员进行断路器低电压例行试验，拉开5021断路器控制电源Ⅰ/Ⅱ后准备解开汇控柜内保护装置跳闸出口相关接线时，发现汇控柜内的102Ⅰ、Ⅱ仍带有约-90V的电压（正常情况下拉开控制电源后电压应为零），后拉开5021断路器测控装置电源后，该负电位消失。

故初步判断该断路器的信号、控制电源Ⅰ/Ⅱ之间存在直流串极隐患。

在仅合上断路器信号电源的情况下，对测控装置中所有信号负端接线采取逐一拆解量取电压方法进行排查。

发现J32信号线解开后102Ⅰ、Ⅱ的负电位消失，直流串极现象解除。

经查J32为断路器SF6压力低报警信号，通过A、B、C三相断路器SF6密度继电器的5-6接点并接发信，相关回路图如下：由表2数据可知，解除A相表计三对接点后，电压恢复正常。

故此可以判断仅A相SF6密度继电器及密度继电器至A相本体机构箱的电缆存在绝缘问题。

2.3异常最终确认使用绝缘表分别对A相SF6密度继电器及密度继电器至A相本体机构箱电缆进行绝缘测量，发现2、4、5接点两两之间绝缘不良（均小于5MΩ），尤其是4-5接点之间的绝缘阻值仅为0.6MΩ，其他接点两两之间及接点对地绝缘阻值、电缆绝缘阻值均正常。

SF6密度继电器误告警原因分析

SF6密度继电器误告警原因分析摘要：近年来社会用电需求不断加大，电力工程建设数量不断增多，对电力设备的可靠性要求也更高。

而SF6设备具有绝缘性能强，灭弧性能相比其他类型的设备更强，可靠性更高，被大量用于电力系统输变电设备中。

其中对SF6设备检测的SF6密度继电器在设备中也起着关键作用，能够实时检测SF6气体的密度，及时的反应设备的运行情况。

由于SF6密度继电器密封不良及电气试验校验不合格等原因造成对设备SF6密度检测精度不高，可能造成设备运行异常，降低电力系统的供电可靠性。

关键词：密度继电器，误告警，可靠性引言如今社会经济高速发展，越来越对电力系统可靠性要求更高，对电力设备的运行安全更加重视。

由于高压断路器设计结构复杂，对绝缘性能要求更高，容易出现绝缘材料质量差、SF6气体密度不够等原因，造成设备故障，降低了高压电网运行的稳定性。

因此，电力企业必须加强对高压断路器故障判断的能力，提升对其密度检测设备SF6密度继电器出现故障原因的分析能力。

1.造成SF6密度继电器故障原因分析SF6密度继电器能够直观的观察到高压设备的气体密度，通过节点导通可以在系统后台检测到SF6气体密度。

当发生故障时及时报警，提醒工作人员处理故障情况，确保设备能够安全运行。

在设备运行过程中，由于SF6密度继电器制造工艺不良，如密封不良等造成设备气体泄露，影响设备安全运行。

个别地区极端寒冷天气影响，导致SF6密度继电器补偿出现问题，测量数据不准确，导致后台告警。

在检修工作中，对SF6密度继电器进行校验，由于工作人员操作不熟练等引起校表阀旋钮处漏气，导致SF6密度降低，影响设备的安全运行，降低电力系统的供电可靠性。

通过对SF6密度继电器故障原因的分析，能够提出解决方案，指定出整改方案，提升SF6密度继电器的可靠性，能正确反映出设备中SF6的密度情况，确保SF6密度继电器不会误告警，高压设备能够可靠运行。

二、设备概况220千伏电流互感器表计为西安华伟电力电子技术有限责任公司生产，型号MKZ-I-10n，于2013年5月1日投入运行；密度继电器告警和闭锁压力均为0.35Mp，额定压力为0.4Mp。
