初中伏安法测电阻实验报告

合集下载

伏安法测电阻实验报告2页

伏安法测电阻实验报告2页

伏安法测电阻实验报告2页实验报告实验名称:伏安法测电阻一、实验目的1.学习和掌握伏安法测电阻的基本原理和方法。

2.观察和分析电阻在不同电压和电流条件下的表现。

3.通过实验操作,提高动手能力和解决问题的能力。

二、实验原理伏安法测电阻的基本原理是欧姆定律,即电阻等于电压与电流的比值。

具体来说,已知流过电阻的电流和电阻两端的电压,可以通过以下公式计算电阻值:R = U / I其中,R为电阻值(单位:Ω),U为电阻两端的电压(单位:V),I为流过电阻的电流(单位:A)。

三、实验步骤1.准备实验器材:伏安法测电阻实验需要电源、电阻器、电压表、电流表和导线等。

在实验开始前,需要将这些器材准备齐全,并检查其性能。

2.连接电路:将电压表和电流表按照正确的方法连接在电路中。

注意电流表应串联在电路中,电压表应并联在电阻器两端。

同时,连接电路时应注意安全,避免短路或开路。

3.调节电阻器:将电阻器调节到适当的阻值,以便在实验中获得合适的电压和电流。

4.调节电压和电流:调节电源的电压,以便得到需要的电流和电压值。

在实验过程中,需要注意观察电流表和电压表的读数,并记录下来。

5.计算电阻值:根据实验记录下的电压和电流值,利用欧姆定律计算电阻值。

注意对于不同的电阻值,可能需要多次测量并取平均值以提高实验精度。

四、实验结果与数据分析实验数据如下表所示:根据上表数据,可以得出以下结论:1.随着电压的增大,电流也相应增大。

这说明电阻器的阻值是线性变化的。

2.通过计算不同电压和电流条件下的电阻值,可以发现电阻值随着电压的增大而增大,但变化幅度逐渐减小。

这可能是因为电阻器具有一定的温度系数,导致电阻值随温度升高而略有增加。

3.通过多次测量并取平均值,可以减小实验误差,提高实验精度。

根据实验数据,可以计算出平均电阻值为187.5Ω(平均电阻值=(50+100+150+200+250)/5)。

五、实验结论通过本实验,我们验证了伏安法测电阻的基本原理和方法,观察了电阻在不同电压和电流条件下的表现,并通过实验数据得出了一些有价值的结论。

初高中物理实验-《伏安法测电阻实验报告》

初高中物理实验-《伏安法测电阻实验报告》

伏安法测电阻实验报告实验原理部分:用电压表并联来测量电阻两端的电压,用电流表串联来测量电阻通过的电流强度。

但由于电表的内阻往往对测量结果有影响,所以这种方法常带来明显的系统误差。

有两种接法:内接法和外接法。

所谓外接内接,即为电流表接在电压表的外面或里面。

这样,接在外面,测得的是电压表和电阻并联的电流,而电压值是准确的,根据欧姆定律并联时的电流分配与电阻成反比,这种接法适合于测量阻值较小的电阻;接在里面,电流表准确,但电压表测量得到的是电流表和电阻共同的电压,根据欧姆定律,串联时的电压分配与电阻成正比,这种接法适合于测量阻值较大的电阻。

而且人们为了消除电压表、电流表的影响,还有各种伏安法测电阻的补偿电路,但都需要用到电流计,且电路十分繁琐。

伏安法测电阻虽然精度不很高,但所用的测量仪器比较简单,而且使用也方便,是最基本的测电阻的方法。

测电阻的方法还有很多,例如有替代法、惠斯通电桥法等多种。

伏安法测电阻的原理:电阻=电压除以电流R为导体的电阻(单位欧姆Ω)U为导体两端的电压(单位伏特V)I为通过导体的电流(单位安培A)实验设计部分:一教学目标1.知识与技能:①掌握伏安法测电阻的原理、电路图②会用伏安法(即使用电流表和电压表)测量某段导体的电阻③了解钨丝的电阻随温度变化的特性。

改进补充:会用多次测量求平均值的方法减小测定值电阻的误差2.过程与方法:①通过对欧姆定律的应用,学会由旧知识向新问题的转化,学会用欧姆定律解决电学中的电阻问题。

②通过测小灯泡电阻和测定值电阻阻值进行对比,认识到影响灯丝电阻的大小的因素。

3.情感、态度与价值观:①让学生通过自己动手实验去感悟科学探究过程,并在实验探究中发现钨丝电阻变化,体验探究的快乐。

②在实验探究中,体会团队合作的精神及交流的意义。

二教学重点、难点重点:学会利用伏安法测电阻难点:伏安法测电阻电路图的设计三教学资源1、学生分组实验器材(12组):小灯泡(2.5V)、电流表、电压表、开关、电池阻(3V)、滑动变阻器、导线、实验活动卡。

伏安法测电阻

伏安法测电阻

伏安法测电阻实验报告一、实验目的:1.学会设计用伏安法测电阻的实验电路。

2.掌握各种电阻原件伏安特性曲线的测量方法。

3.学会用作图法处理实验数据。

二、实验原理:1.线性元件和非线性原件当一电阻元件两端加上不同的直流电压U时,元件内则有相应的电流I流过,以电流I为纵坐标,电压U为横坐标,做出I−U关系曲线,这便是该电阻元件的伏安特性曲线。

通常情况下,导电金属丝,碳膜电阻,金属膜电阻等,其伏安特性曲线是一条过原点的直线,如图(1)所示。

这类元件称为线性元件,其阻值是一个不随I,U变化的常量。

对于像晶体二极管,热敏电阻等元件,他们的伏安特性曲线不是一条直线,这类元件称为非线性元件,其阻值不是一个常量。

图(1)2.测量电路的选取利用伏安法测电阻常采用如下图所示的两种类型测量电路。

由图可以得出,测量电路的选取在于电源的选取,变阻器R的选取和电表的选取以及连接方式等几方面。

(1)电源的选取实验时常用的直流电源有三种:直流稳压电源,直流稳流电源和固定电压源(如干电池等)。

实验时电源的选取应使所选电源的额定电压和额定电流同负载的额定电压和额定电流相同或稍大较为理想,余量过大浪费电能,会使调节变粗,若使用不慎也易损坏电表。

(2)变阻器的选取与连接方式变阻器的用途是控制电路中的电压和电流,使其达到某一指定的数值,或使其在一定范围内连续变化。

为此,实验中常用变阻器组成分压电路和限流电路,如上图所示。

分压电路是通过变阻器R的滑动端的移动来改变R X两端的电压;限流电路是通过改变变阻器R的阻值来改变电路中电流的。

实验中如能选用合适的直流稳压电源或是稳流电源,一般可不采用变阻器控制电路。

如选用固定电压电源,则需用变阻器来调节R X两端的电压和通过它的电流。

变阻器的连接方式按如下考虑:如所选电源的额定电流大于负载R X的两倍以上,宜选用分压电路。

该电路调节的范围宽且可以调为零值。

实验中希望改变R时,负载R X两端的电压变化要尽量均匀,否则调节困难,给实验带来不便。

伏安法测电阻实验

伏安法测电阻实验

项目 次序 1 2 3 4RASRp
实验电路图 : R∕Ω
U∕V
I ∕A
实验结论: 误差分析: (1)实验原理不完善:由于电压表内阻不是无穷大,电压表要分流,所以实际流 过电阻的电流要小于电流表示数,导致测量值比实际值偏小。实验原理不完善 引起的误差无法减小。 (2)仪表的基本误差:采用精度高的仪表,可以减小基本误差。 (3)读数误差:采取多次测量的平均值,可以减小读数误差。

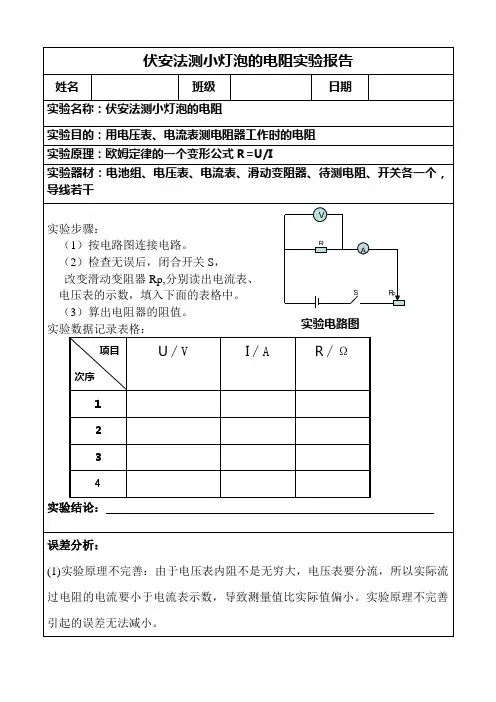

伏安法测小灯泡的电阻实验报告
姓名 班级 日期 实验名称:伏安法测小灯泡的电阻 实验目的:用电压表、电流表测电阻器工作时的电阻 实验原理:欧姆定律的一个变形公式 R=U/I 实验器材:电池组、电压表、电流表、滑动变阻器、待测电阻、开关各一个, 导线若干
V
实验步骤: (1)按电路图连接电路。 (2)检查无误后,闭合开关 S, 改变滑动变阻器 Rp,分别读出电流表、 电压表的示数,填入下面的表格中。 (3)算出电阻器的阻值。 实验数据记录表格:

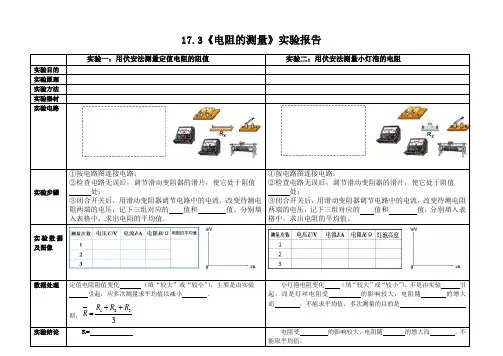

人教版初三物理全册第三节 《电阻的测量》实验报告

人教版初三物理全册第三节 《电阻的测量》实验报告

17.3《电阻的测量》实验报告
实验一:用伏安法测量定值电阻的阻值 实验二:用伏安法测量小灯泡的电阻 实验目的
实验原理 实验方法 实验器材
实验电路
实验步骤
①按电路图连接电路;
②检查电路无误后,调节滑动变阻器的滑片,使它处于阻值 处;
③闭合开关后,用滑动变阻器调节电路中的电流,改变待测电阻两端的电压,记下三组对应的 值和 值,分别填入表格中,求出电阻的平均值。

①按电路图连接电路;
②检查电路无误后,调节滑动变阻器的滑片,使它处于阻值 处;
③闭合开关后,用滑动变阻器调节电路中的电流,改变待测电阻两端的电压,记下三组对应的 值和 值,分别填入表格中,求出电阻的平均值。

实验数据及图像
数据处理
定值电阻阻值变化 (填“较大”或“较小”),主要是由实验 引起,应多次测量求平均值以减小 。

即:3
3
21R R R R ++=
小灯泡电阻变化 (填“较大”或“较小”),不是由实验 引起,而是灯丝电阻受 的影响较大,电阻随 的增大而 ,不能求平均值,多次测量的目的是
实验结论
R=
电阻受 的影响较大,电阻随 的增大而 ,不能取平均值。

伏安测电阻实验报告

伏安测电阻实验报告

伏安测电阻实验报告篇一:伏安法测电阻实验报告伏安法测电阻实验报告姓名得分实验名称:伏安法测量定值电阻的阻值实验时间:实验目的:会用伏安法(即用电压表和电流表)测量定值电阻的阻值实验原理:R=U/I实验器材:电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干实验电路图:实验步骤: 1)断开开关,按照电路图连接电路;2)接入电路的滑动变阻器阻值调到最大;3)检查无误后,再闭合开关S,改变滑动变阻器的阻值三次,分别读出对应的电流表、电压表的示数,并填入下面的表格中;4)断开开关,计算定值电阻R阻值,并算出三次阻值的平均值填入表格;实验巩固:小宇做“测定小灯泡的电阻”实验(小灯泡标有“2.5V 字样),在实验过程中图7-14图7-15(2)在连接电路时,开关应处于状态,这是为了;闭合开关前,滑动变阻器的滑片应调至,这是为了;(3)正确连好电路后,闭合开关S,发现灯L不发光,故障的原因不可能是( );A.电流表处有开路B.电压表与灯泡相连接的导线接触不良C.导线接触不良 D.小灯泡L的灯丝断了(4)灯泡正常发光时,电流表的示数如图7-15所示,请将读数填入表格中的空格处.此时小灯泡的电阻为;(小数点后保留一位数字)(5)分析比较表格中的数据可以看出,在灯丝中的电流逐渐增大的过程中,灯丝的电阻,进一步分析表篇二:研究性实验报告_伏安法测电阻基础物理实验研究性报告伏安法测中电阻2012年11月27日目录摘要 ........................................................ ........................................................... ............. 3 关键词.................................................................. 3 伏安法测电阻实验报告 ........................................................ ........................................... 4 1 实验原理......................................................... (4)1 伏安法测电阻......................................................... .............................................. 4 2 电表内阻的测量 ........................................................ ........................................... 4 3 伏安法测高电阻 ........................................................ ........................................... 5 4 电桥法测电阻......................................................... .............................................. 6 2 实验仪器......................................................... (7)3 实验步骤......................................................... (7)1 伏安法测电.............................................. 7 2 测检流计的内阻及电流常数......................................................... ........................ 7 3 伏安法测高电阻 ........................................................ ........................................... 8 4 惠斯通电桥测中电阻......................................................... ................................... 8 4 实验数据记录与处理 ........................................................ ....................................... 8 1 伏安法测定值......................................................... .............................................. 8 2 测检流计的内阻和电流常数......................................................... ........................ 9 3 伏安法测高电阻 ........................................................ ......................................... 10 4 惠斯通电桥测中电阻......................................................... ................................. 10 5 实验内容方法改......................................... 12 6 实验误差分析 ........................................................ ................................................ 13 7 实验感想......................................................... . (13)摘要本文中的实验内容选取了用伏安法测中电阻,电表内阻的测量以及检流计电流常数的测量,伏安法测高电阻和惠斯通电桥测中电阻。

实验报告:伏安法测电阻

实验报告:伏安法测电阻

九年级物理实验报告单班级_______姓名__________组别________时间________一、实验名称:用伏安法测电阻 二、实验原理:_____________实验电路图三、实验器材:待测电阻(约10欧)、两节干电池、______、四、实验步骤:1.按照电路图连接电路.注意:(1)开关要断开(2)电压表和电流表的量程和正负接线柱(3)滑动变阻器一上一下接线,滑片放在阻值最大的位置上. 电路图:2.检查无误后 ,闭合开关,改变滑动变阻器滑片的位置,测量出三次对应的电压值和电流值,并将数据填3.4.分析实验产生误差的原因.测量小灯泡的电阻实验报告实验人合作人日期【探究目标】1、会用伏安法侧小灯泡的电阻;了解钨的电阻特性2、体验探究的过程,培养严谨的科学态度。

【实验器材】电池组、电压表、电流表,小灯泡、滑动变阻器,开关、导线若干。

【实验原理】欧姆定律 I=U/R 变形 R=U/I【设计与进行实验】1、实验电路图:2、实验步骤:实验步骤:1)开关,连接电路(通电之前开关应,原因:避免因接错线而造成的电路短路)2)接入电路的滑动变阻器滑片调到最大的位置。

(作用:①通过改变电路中的电阻,逐渐逐渐改变电路中的电流和部分电路两端的电压②保护电路)3)检查电路无误后,闭合开关,调节,使电压表的示数从小灯泡正常工作时的电压开始逐渐降低,测量出三次对应的电压值和电流值,将获得的几组数据计入表中4)计算小灯泡阻值5)整理器材分析实验数据,论证猜想与假设是否正确,你能总结出什么结论?实验结论:【交流与评估】《欧姆定律》实验报告班级_______姓名__________组别________时间________一.提出问题:电流大小与哪些因素有关? 1.猜想:___________________________________ 2实验方法:_____________研究电流与______的关系,保持______不变, 研究电流与______的关系,保持______不变.3.实验器材:电源,导线,开关,电阻5Ω、10Ω、15Ω各一个,滑动变阻器,电流表、电压表各一个4.实验电路图: 实物图:二.进行实验搜集数据(1)根据电路图,连好实物。

初中伏安法测电阻实验报告

初中伏安法测电阻实验报告

初中伏安法测电阻实验报告实验目的:通过伏安法测量电阻,学习和掌握伏安法的实验原理和操作方法。

实验器材:电源、电导仪、千分表、多用电表、电阻箱、导线实验原理:伏安法是通过测量电阻两端的电压和电阻两端的电流来确定电阻大小的一种方法。

根据欧姆定律,电阻大小可以通过电流和电压的比值来计算。

实验步骤:1.搭建电路:将电导仪的伏安档接在电阻两端,电导仪的电流线路接入电源负极,电源的正极接入电阻的一端。

2.测量电压:将电导仪的测量范围调至适当的档位,通过电导仪测量电阻两端的电压,记录下数值。

3.测量电流:调整电源电压,使电流适中且稳定,使用千分表或多用电表测量电流,记录下数值。

4.计算电阻:根据伏安法的公式:R=U/I来计算电阻的数值。

实验数据:电压(V):3.5V电流(A):0.5A电阻(R):7Ω实验结果分析:通过实验测得的电压和电流值,利用伏安法公式计算得到电阻的数值为7Ω,结果与理论值相符合,证明了伏安法测电阻的准确性。

实验误差分析:实验中可能会存在一些误差,如电源输出的电压不稳定、电导仪的示数误差等。

为减小误差,可以使用稳压电源、校准电导仪等方法来提高实验的精确度。

实验总结:通过本实验,我学习到了伏安法测电阻的原理和操作方法,掌握了如何使用电导仪、电阻箱等实验器材来进行测量。

在实验过程中,要注意电路的搭建、电流的稳定以及电压的测量等方面的操作。

实验结果与理论值符合,表明实验的准确性较高。

这次实验使我对伏安法有了更深入的理解,为今后的实验研究打下了基础。

伏安法测电阻实验的报告 .doc

伏安法测电阻实验的报告 .doc

伏安法测电阻实验的报告 .doc实验目的:掌握伏安法测量电阻的方法,了解测量电阻的原理和步骤,为深入理解电学基本原理奠定基础。

实验仪器和材料:1)电流表和电压表。

2)电阻丝测量器。

3)标准电阻箱。

4)万用表。

5)手动跟焊机。

6)扁平电缆、电源线等。

实验原理:伏安法即为电压法,它是利用伏安定律研究电阻,测量电阻、电流、电势差等基本电学量的一种方法。

根据欧姆定律,在电路中通过一段电阻时,电阻产生一个电势差,其大小与电阻值成正比。

根据基尔霍夫定律可以得到电路中电流的分布关系。

根据这个原理,可以通过使用电压表和电流表对电路中的电压和电流进行测量,来测量电阻的值。

实验步骤:1) 使用电压表和电流表分别测量电路的电压和电流值。

2) 根据欧姆定律,通过电流数值和所测得的电压数值计算得到电阻值;3) 重复进行几次的测量,计算平均值,提高测量结果的准确性;4) 确认测量结果的正确性,进行误差分析,得到最终测量结果;5) 将电源关闭,记录实验数据和分析结果。

实验结果:我们经过多组实验得知:测试一下标准电阻箱中的100 欧姆标准电阻时,实际值如下:|实测电阻值(欧姆)|测量一|测量二|测量三|测量四|测量五||---|---|---|---|---|---||实验值|100.14|100.52|99.82|99.99|100.07||平均值|100.108| | | | |误差分析:在实验过程中,由于所用仪器的精度和使用方式以及电路中毫微小的电阻等因素,实验数据有所波动。

同时,在读数、接线等环节,可能会带来一定的误差。

为了提高准确性,我们进行多次测量并取平均值得到实验结果。

实验结论:通过本实验,我们掌握了伏安法测量电阻的方法和原理,学会使用电压表和电流表通过数值计算得到电阻值的方法,并进行了误差分析,以保证实验结果的准确性。

同时,我们认识到在实验过程中需要重视实验环境和测量过程中的各种因素,以确保最终结果的正确性和准确性。

伏安法测电阻的实验报告

伏安法测电阻的实验报告

伏安法测电阻的实验报告一、实验目的1、掌握伏安法测电阻的原理和方法。

2、学会使用电压表、电流表等电学仪器测量电阻。

3、加深对欧姆定律的理解,提高实验操作能力和数据处理能力。

二、实验原理伏安法测电阻的基本原理是欧姆定律,即$R =\frac{U}{I}$,其中$R$表示电阻,$U$表示电阻两端的电压,$I$表示通过电阻的电流。

通过测量电阻两端的电压$U$和通过电阻的电流$I$,就可以计算出电阻的值。

在实验中,通常有两种测量电路:电流表内接法和电流表外接法。

电流表内接法:将电流表与待测电阻串联,电压表测量电流表和待测电阻两端的总电压。

此时,测量的电压值大于待测电阻两端的实际电压,测量的电阻值大于实际电阻值,测量值为$R =\frac{U}{I} = R_x + R_A$,其中$R_x$为待测电阻,$R_A$为电流表内阻。

电流表外接法:将电压表与待测电阻并联,电流表测量通过电压表和待测电阻的总电流。

此时,测量的电流值大于通过待测电阻的实际电流,测量的电阻值小于实际电阻值,测量值为$R =\frac{U}{I} =\frac{R_x R_V}{R_x + R_V}$,其中$R_V$为电压表内阻。

为了减小测量误差,应根据待测电阻的大小选择合适的测量电路。

当$R_x \gt \sqrt{R_A R_V}$时,采用电流表内接法;当$R_x \lt\sqrt{R_A R_V}$时,采用电流表外接法。

三、实验器材1、直流电源(输出电压可调)2、电压表(量程 0 3V,内阻约为3kΩ)3、电流表(量程 0 06A,内阻约为05Ω)4、待测电阻(约5Ω)5、滑动变阻器(最大阻值20Ω)6、开关7、导线若干四、实验步骤1、按照实验电路图连接电路。

(1)选择电流表外接法,将电源、开关、滑动变阻器、待测电阻、电流表、电压表依次用导线连接起来,注意正负极的连接和量程的选择。

(2)滑动变阻器采用限流接法,滑片移到阻值最大的一端。

伏安法测电阻实验报告

伏安法测电阻实验报告

伏安法测电阻实验报告
姓名
实验时间:
实验名称:伏安法测量定值电阻的阻值
实验目的:会用伏安法(即用电压表和电流表)测量定值电阻的阻值
实验原理:R=U/I
实验器材:电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干
实验电路图:
实验步骤: 1)断开开关,按照电路图连接电路; 2)接入电路的滑动变阻器阻值调到最大; 3)检查无误后,再闭合开关S,改变滑动变阻器的阻值三次,分别读出对应的电流表、电压表的示数,并填入下面的表格中;4)整理器材。

5)计算每次电阻。

实验总结:回顾自己在实验中的表现和收获,对于实验中存在的问题,要作为以后的教训.。

伏安法测电阻电阻实验报告

伏安法测电阻电阻实验报告

竭诚为您提供优质文档/双击可除伏安法测电阻电阻实验报告篇一:伏安法测电阻实验报告伏安法测电阻实验报告姓名得分实验名称:伏安法测量定值电阻的阻值实验时间:实验目的:会用伏安法(即用电压表和电流表)测量定值电阻的阻值实验原理:R=u/I实验器材:电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干实验电路图:实验步骤:1)断开开关,按照电路图连接电路;2)接入电路的滑动变阻器阻值调到最大;3)检查无误后,再闭合开关s,改变滑动变阻器的阻值三次,分别读出对应的电流表、电压表的示数,并填入下面的表格中;4)断开开关,计算定值电阻R阻值,并算出三次阻值的平均值填入表格;实验巩固:小宇做“测定小灯泡的电阻”实验(小灯泡标有“2.5V"字样),在实验过程中图7-14图7-15(2)在连接电路时,开关应处于状态,这是为了;闭合开关前,滑动变阻器的滑片应调至,这是为了;(3)正确连好电路后,闭合开关s,发现灯L不发光,故障的原因不可能是();A.电流表处有开路b.电压表与灯泡相连接的导线接触不良c.导线接触不良D.小灯泡L的灯丝断了(4)灯泡正常发光时,电流表的示数如图7-15所示,请将读数填入表格中的空格处.此时小灯泡的电阻为;(小数点后保留一位数字)(5)分析比较表格中的数据可以看出,在灯丝中的电流逐渐增大的过程中,灯丝的电阻,进一步分析表篇二:伏安法测电阻实验报告科学探究的主要步骤※一、提出问题※二、猜想与假设※三、设计实验(一)实验原理(二)实验装置图(三)实验器材和规格(三)实验步骤(四)记录数据和现象的表格四、进行试验※五、分析与论证※六、评估七、交流与合作※最后:总结实验注意事项第一方面:电学主要实验滑动变阻器复习提纲1、原理——通过改变接入电路中电阻丝的长度,来改变电路中的电阻,从而改变电路中的电流。

2、构造和铭牌意义——200Ω:滑动变阻器的最大阻值1.5A:滑动变阻器允许通过的最大电流3、结构示意图和电路符号——4、变阻特点——能够连续改变接入电路中的电阻值。

伏安法测电阻实验报告

伏安法测电阻实验报告

沭阳县塘沟中学 物理 实验报告
姓名 考号
实验名称: 伏安法测量定值电阻的阻值 实验时间:
实验目的:会用伏安法(即用电压表和电流表)测量定值电阻的阻值 实验原理:R=U/I
实验器材:电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干 实验电路图:
实验步骤: 1)断开开关,按照电路图连接电路;
2)接入电路的滑动变阻器阻值调到最大; 3)检查无误后,再闭合开关S ,改变滑动变阻器的阻值三次,分别读出对应
的电流表、电压表的示数,并填入下面的表格中;
4)断开开关,计算定值电阻R 阻值 ,并算出三次阻值的平均值填入表格;。

伏安法测电阻实验报告模板

伏安法测电阻实验报告模板
2.检查无误后, 闭合开关S, 改变滑动变阻器Rp,分别读出电流表、电压表的示数, 填入下面的表格中。
3.算出电阻器的阻值。
实验数据记录表格:
项目
次序
U∕V
I∕A
(通过计算求出RX的电阻值)
(2)测量小灯泡的电阻
项目
次序
U∕V
I∕A
R∕Ω
1
2
3
分析三次阻值不同的原因是:
把小灯拧松,观察电流表有无示数:电压表有无示数:
姓名
班级
日期
实验名称: 伏安法测电阻
实验目的: 1)学会用“伏安法”测量电阻;
2)知道多次测量取平均值能够减小实验误差
实验原理:
实验器材:电池组、电压表、电流表、滑动变阻器、待测电阻、开关各一个, 导线若干
实验电路图 : (要求滑片向右移动时电流表增大)
(1)测RX的阻值
实验步骤:
1.按电路图连接电路。
把小灯短路,观察电流表有无示数:电压表有无示数:
只有电流表如何测量电阻?
电路图:
步骤:分别测量P在A端的电流IA= B端的电流IB=
计算RX的阻值:
只有电压表如何测量电阻?
电路图:
步骤:分别测量P在A端的电压UA= B端的电压UB=
计算RX的阻值:

初中伏安法测电阻实验报告

初中伏安法测电阻实验报告

《伏安法测电阻》实验报告
班级:姓名:
一.测量定值电阻的阻值
(1)实验原理:
(2)实验器材:电池组、电压表、电流表、滑动变阻器、待测电阻、开关各一个
(3)电路图:实物图:
(4)实验步骤:
1、按照电路图连接电路。

2、闭合开关,调节滑动变阻器,读出电压值和电流值并记录;计算出电阻值。

4、继续调节动变阻器,重复上述实验三次,并记录和计算。

5、计算出R X的平均值。

6、误差分析;整理器材。

(5)实验注意事项:
①连接电路时开关要,开始时滑动变阻器处于位置。

②滑动变阻器的作用:a. b. c.
③电流表与被测电阻联,电压表与被测电阻联,认清两表“+”“—”负接线柱,使电流从接线柱流进,从接线柱流出。

(6)实验数据:
实验序号电压U/V电流I/A电阻R X/Ω平均值R X/Ω1
2
3
二.测量小灯泡的电阻:
连接实物图:
2. 实验数据:
实验序号电压U/V电流I/A灯泡电阻R L/Ω灯泡明暗程度1暗
2较亮
3很亮
3. 问题:计算灯泡电阻时能不能取平均值为什么
4.故障分析:
(1)小灯泡断路,电压表示数,电流表示数。

(选填“有”或“无”)(2)小灯泡短路,电压表示数,电流表示数。

(选填“有”或“无”)(3)滑动变阻器同时接上接线柱,灯泡很(选填“亮”或“暗”)。

移动滑片,电压表和电流表示数(选填“变”或“不变”)。

(4)滑动变阻器同时接下接线柱,灯泡很(选填“亮”或“暗”)。

移动滑片,电压表和电流表示数(选填“变”或“不变”)。

伏安法测电阻实验报告Word版

伏安法测电阻实验报告Word版

伏安法测电阻实验报告姓名:实验名称:伏安法测量定值电阻的阻值实验时间:实验目的:会用伏安法(即用电压表和电流表)测量定值电阻的阻值实验原理:R=U/I实验器材:实验电路图:实验步骤:1)断开开关,按照电路图连接电路;(此图为原理图,实际操作时没有滑动变阻器)。

2)接入电路的滑动变阻器阻值调到最大;3)检查无误后,再闭合开关S,改变滑动变阻器的阻值三次,(实际操作是通过改变电源电压来改变R两端电压)分别读出对应的电流表、电压表的示数,并填入下面的表格中;4)断开开关,计算定值电阻R阻值,并算出三次阻值的平均值填入表格;电源两极导线,再拆除其它部分实验线路,整理好实验器材。

5)先拆除...实验注意事项:①连接电路时开关要处于断开位置;②滑动变阻器的滑片要放在最大电阻值的位置;③电压表选用0-3V量程,电流表选用0-0.6A;实验总结:回顾自己在实验中的表现和收获,对于实验中存在的问题,要作为以后的教训.实验巩固:小宇做“测定小灯泡的电阻”实验(小灯泡标有“2.5V"字样),在实验过程中得到了如下表所示的一组电压和电流的数据:实验次序1 2 3 4 5 6灯泡两端的电压U(V)0.5 1.0 1.5 2.0 2.5 3.0通过灯泡的电流I(A)0.18 0.22 0.26 0.3 0.33 灯泡发光情况微亮—逐渐变亮根据图7-14的实物电路,在方框内画出对应的电路图;图7-15(2)在连接电路时,开关应处于状态,这是为了;闭合开关前,滑动变阻器的滑片应调至,这是为了;(3)正确连好电路后,闭合开关S,发现灯L不发光,故障的原因不可能是( );A.电流表处有开路B.电压表与灯泡相连接的导线接触不良C.导线接触不良D.小灯泡L的灯丝断了(4)灯泡正常发光时,电流表的示数如图7-15所示,请将读数填入表格中的空格处.此时小灯泡的电阻为;(小数点后保留一位数字)(5)分析比较表格中的数据可以看出,在灯丝中的电流逐渐增大的过程中,灯丝的电阻,进一步分析表明:。
