XXXX工程
强电系统试送电方案
编制单位：中建五局工业设备安装有限公司编制：
日期：
审核：
日期：
审批：
日期：
目录
一、工程概况
二、编制依据
三、操作工艺
四、安全文明施工措施
一、工程概况：（略）
二、编制依据
合同及标书中所规定的施工验收规范、标准、规定等：
《安装工程施工组织设计》；
《合约工程技术规范》；
《建筑电气工程施工质量验收规范》(GB50303-2002)
《建筑电气工程施工工艺标准》(ZJQ00-SG-006-2003)(企业)
《民用建筑电气设计规范》(JGJ/T16-92)(2008年版)
《建筑照明设计标准》(GB50034－2004)
《建设工程质量管理条例》
《施工现场临时用电安全技术规范》(JGJ46-2005)
《建筑节能工程施工质量验收规范》(GB50411-2007)
《高层民用建筑设计防火规范》(GB50045－95)(2005年版)
《建筑设计防火规范》(GB5001)(2006年版)
《10KV以下变电所设计规范》(GB50053－94)
《供配电系统设计规范》(GB50052－95)
《低压配电设计规范》(GB50054-95)
《工业与民用建筑供电系统设计规范》(GBJ52-83)
《电力装置的继电保护和自动装置设计规范》(GB50062－92)
《电气装置安装工程电缆线路施工及验收规范》(GB50168－92)
《电气装置安装工程接地装置施工及验收规范》(GB50169－92)
《电气装置安装工程电气设备交接试验标准》(GB50150－91)
《火灾自动报警系统设计规范》(GB50116－98)
《通用用电设备配电设计规范》(GB50053－93)
《电力工程电缆设计规范》(GB50217－94)
《建筑机械使用安全技术规范》(JGJ33-2001)
《建设部施工现场安全防护用具及机械设备使用监督管理规定》
《建设工程施工现场管理规定》
以及国家及地方现行的安装工程施工及验收规范、规程及相关的技术标准等。

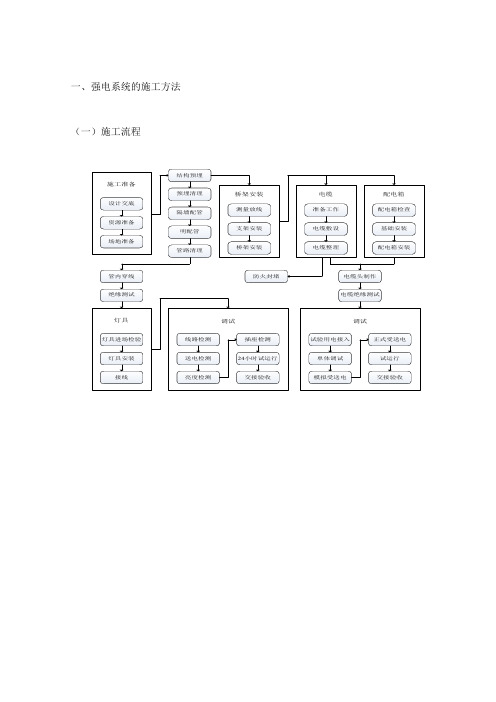

三、操作工艺
3.1调试准备
3.1.1调试电源
市电供应到变电所并已经供电局验收。
3.1.2人员准备
根据工程实际情况，在进行调试前需组建联合调试部，调试人员由具有丰富调试经验的人员组成，由项目经理担任调试组长，项目技术负责人、生产经理担任副组长，各电气专业工程师担任调试工程师，由各设备厂家工程师配合（人员结构见下图），另挑选具有丰富施工经验的电工担任调试操作工作，调试时根据现
场实际情况作适当调整，确保满足调试的需要。
调试前需对所有参加调试人员作培训和交底，让每个调试人员都明白调试的任务、流程、要求和应急处置措施，并经考核合格后才能参与调试工作。
3.1.3机具准备
(1)影响到调试工作的土建及装修工程应已结束；
(2)所有安装工作应按设计图纸施工完毕，符合规范要求，经验收合格；
(3)低压配电房的低压配电柜应受电，调试用的电源应到位；
(4)设备及控制箱安装接线完毕，接线检查正确；
(5)检查试验仪器是否完好，标准表是否在有效周期内，应校验合格。
(6)引入临时电源要求质量高、可靠性强。
(7)各种记录表格齐备。
(8)认真熟悉图纸及规范要求。
(9)对调试时间做出妥善安排，并通知各分包单位作好施工人员的安全指导
工作及相关设备供应厂商相关技术人员到场协助调试。
(10)保证成套配电箱、柜及各调试区域照度充分。
(11)将安全警告标志牌，如“有电，请勿触摸”、“调试中、请勿合闸”等悬挂或置于醒目位置。
(12)配备各种仪表与电工工具配套使用，提高技术调试效益。完善调试功能。
3.2、单体调试
3.2.1低压配电柜调试运行
(1)调试运行前的检查：
(A)检查柜内工具、杂物等清理出柜，并将柜体内外清扫干净。
(B)电器组件各紧固螺丝牢固，刀开关、空气开关等操作机构须灵活，不可出现卡滞或操作力用力过大现象。
(C)检查开关电器的通断是否可靠，接触面接触良好，辅助接点通断准确可靠。
(D)电工指示仪表与互感器的变比，极性须连接正确可靠。
(E)母线连接须良好，其绝缘支撑件、安装件及附件须安装牢固可靠。
(F)熔断器的熔芯规格选用是否正确，继电器的整定值是否符合设计要求，动作是否准确可靠。
(G)绝缘电阻摇测，测量母线线间和对地电阻，测量二次线线间和对地电阻，须符合现行国家施工验收规范的规定。在测量二次回路电阻时，不可损坏其它半导体组件，摇测绝缘电阻时须将其断开。绝缘电阻摇测时须做记录。
(H)低压开关柜有联络柜双路电源供电时，须进行并列核实相序，并做好核相记录。
(2)低压配电柜试送电运行
(A)经过上述检查确认无误后，根据试送电操作安全程序组织施工人员进行送电操作并请无关人员远离操作室。
(B)低压开关柜空载试运行：由电工按程序逐一送电，并观察指示仪表电压、电流空载指示情况，如发现异常声响或局部发热等现象应及时停电进行处理解决。并将实际情况如实记录在空载运行记录上。
(C)低压开关柜带负荷试运行。经过空载运行后，可加至全负载进行试运行，经观察电压、电流、随负荷变化无异常现象，经２４ｈ试运行无故障。即可投入正常运行，并做好调试记录。
(D)正常运行时应注意各台断路器，经过多次合、分后主触头局部有否烧伤和产生炭类物质，如出现上述现象应进行处理或更换断路器。
3.2.2成套配电箱、控制箱的调试
(1)检查成套配电箱、柜及各配电设备内是否清扫干净，有无线头、灰尘等粘附于开关、线排、仪表等元器件上。
(2)首先按照各箱（柜）的一、二次接线图，认真检查各箱（柜）的连接线，
