光学系统设计基本步骤

合集下载

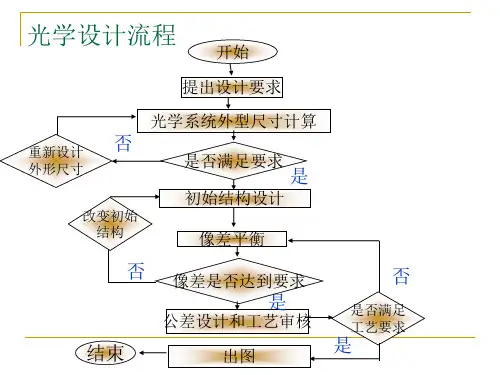

光学设计流程

光学设计流程
–该对话框会打开相关surface和category
插入一个"blank" surfaces –右键菜单你想要在某表面之前要插入的表面 –选择快捷菜单Insert, 输入想要插入的表面
数, 点击OK
Surface Coordinate System
右手坐标系 Z 轴即为光轴(对centered systems而言) 在每一个表面,都有一个局部x,y,z坐标系统
Optical Surface Definitions
Optical Systems ‐Basic Terminology and Conventions
光线按表面序号,自小到大,自左向右传输 边缘光线自轴上点出发,经过孔径的边缘继续往前传输 主光线自轴外点出发,经过孔径中心继续往前传输 Image surface thickness SI为一离焦值
光学系统的性能
➢ 系统参数:视场
Object angle:投影到入 瞳上XZ和YZ平面上时,主 光线与Z轴的夹角。大多 用在无限共轭系统。
Object height:物面上X, Y高度。大多用在有限共 轭系统。(注:如果物面 为曲面,则X,Y坐标包含 Z坐标)
Paraxial Image height: 像面上的近轴像高。用于 需要固定像的大小的设计 中。(只用于近轴光学系 统中)
•其他典型的specification data包括 – Field (field angles, object heights, image heights)
–渐晕因子(Vignetting factors) –高斯切趾(Gaussian apodization,为模拟激 光或光纤光源用) –Through‐focus定义 –无焦参数(Afocalspecification,主要是针对透 镜像无限大情况) –偏振光学参数(Polarization data) –透镜单位(Lens units,inches, mm, or cm)

光学系统设计

光学系统设计

光学系统设计光学系统设计是一项复杂而重要的任务,它涉及到光学元件的选择、布局和优化,以及系统参数的确定和调整。

在光学系统设计中,考虑到的因素有很多,包括光源的特性、光学元件的性能、系统的限制等等。

本文将探讨光学系统设计中的一些关键问题,并介绍一些常见的方法和技巧。

首先,光学系统设计的第一步是电磁波的传播。

光学系统中的光源发出一束光线,光线在经过各种光学元件(如透镜、棱镜、反射镜等)后,最终到达像平面上。

而光线的传播遵循光的物理定律,如折射、反射、散射等。

因此,在光学系统设计中,需要对光线的传播进行准确的建模和计算。

在光学系统设计中,光学元件的选择和布局是非常重要的。

不同的光学元件有不同的功能和特性,如透镜用于聚焦、反射镜用于反射等。

根据系统的需求,需要选择合适的光学元件,并合理地布局它们,以实现系统的设计目标。

例如,如果要实现高分辨率的成像,可以选择高质量的透镜,并将其放置在适当的位置。

除了光学元件的选择和布局,光学系统设计还需要考虑系统的性能和限制。

例如,光学系统的分辨率、灵敏度、动态范围等参数对系统的性能有很大的影响。

因此,在光学系统设计中,需要进行系统参数的确定和调整,以实现设计要求。

这可以通过优化方法,如遗传算法、粒子群算法等来实现。

在光学系统设计中,光源的选择也是非常重要的。

光源的特性直接影响了光线的传播和成像质量。

根据不同的应用需求,可以选择不同类型的光源,如激光器、LED等。

同时,还需要根据系统的设计要求,合理选择光源的参数,如波长、功率等。

最后,在光学系统设计中,需考虑到光学系统的误差和校准。

在实际应用中,光学系统存在一些误差,如光学元件的偏差、噪声、散射等。

这些误差会导致成像质量下降,因此,需要对光学系统进行校准。

校准可以通过相机标定、反射板法等方法来实现,以提高系统的精度和稳定性。

综上所述,光学系统设计是一项复杂而重要的任务。

在设计过程中,需要考虑到光线的传播、光学元件的选择和布局、系统的参数和限制、光源的选择、系统误差和校准等。

光学性设计实验报告

光学性设计实验报告

一、实验目的1. 了解光学系统的基本组成和光学元件的基本特性;2. 掌握光学系统设计的基本步骤和方法;3. 通过实验验证光学系统的设计原理和计算方法;4. 培养实验操作能力和分析问题、解决问题的能力。

二、实验原理光学系统设计主要包括光学元件的选择、光学系统结构设计、光学参数计算、光学系统调试等步骤。

本实验主要验证光学系统的设计原理和计算方法。

1. 光学元件的选择:根据实验要求,选择合适的透镜、棱镜等光学元件。

2. 光学系统结构设计:根据光学元件的焦距、尺寸等参数,设计光学系统的结构,确定光学元件的相对位置。

3. 光学参数计算:根据光学系统的结构,计算光学系统的成像质量、光通量等参数。

4. 光学系统调试:通过实验调整光学元件的位置,使光学系统达到最佳成像效果。

三、实验器材1. 透镜:焦距分别为f1、f2、f3的凸透镜;2. 棱镜:两块不同折射率的棱镜;3. 平面镜;4. 光具座;5. 光源;6. 调焦装置;7. 测量工具:尺子、游标卡尺等。

四、实验步骤1. 光学元件的选择:根据实验要求,选择合适的透镜、棱镜等光学元件。

2. 光学系统结构设计:确定光学元件的相对位置,设计光学系统的结构。

3. 光学参数计算:根据光学系统的结构,计算光学系统的成像质量、光通量等参数。

4. 光学系统调试:通过实验调整光学元件的位置,使光学系统达到最佳成像效果。

5. 实验数据记录:记录实验过程中观察到的现象和数据。

五、实验结果与分析1. 光学系统成像质量分析:根据实验数据,分析光学系统的成像质量,如像差、分辨率等。

2. 光学系统光通量分析:根据实验数据,分析光学系统的光通量。

3. 光学系统调试效果分析:分析光学系统调试后的成像效果,如清晰度、亮度等。

六、实验总结通过本次实验,我们了解了光学系统的基本组成和光学元件的基本特性,掌握了光学系统设计的基本步骤和方法。

在实验过程中,我们学会了如何选择光学元件、设计光学系统结构、计算光学参数和调试光学系统。

zemax光学设计例子

zemax光学设计例子

在光学设计中,Zemax是一款非常受欢迎的软件,它提供了强大的工具和功能,可以帮助设计师轻松地完成各种光学设计任务。

本文将通过一个具体的例子,向大家展示如何使用Zemax进行光学设计。

一、设计背景我们假设需要设计一款望远镜,需要观察远处的星空。

望远镜的主要性能指标包括放大倍率、像差和亮度。

我们需要通过Zemax软件,找到最佳的光学系统方案,以达到最佳的观察效果。

二、设计步骤1.建立基本光学系统模型:在Zemax中,我们需要建立一个基本的光学系统模型,包括望远镜的主镜和次镜。

可以通过手动输入镜片数据或者使用预设的镜片库来建立模型。

2.调整参数:在Zemax中,我们可以调整各种参数来优化望远镜的性能。

例如,可以通过调整放大倍率和亮度参数来找到最佳的观察效果。

3.检测像差:在调整参数后,我们需要检测望远镜的像差。

Zemax 提供了强大的像差检测功能,可以帮助我们找到镜片上的缺陷和误差。

4.优化镜片:根据检测结果,我们可以对镜片进行优化。

可以通过添加或删除镜片、调整镜片位置和角度等方式来改善望远镜的性能。

5.模拟观察:在完成镜片优化后,我们可以模拟观察望远镜的成像效果。

可以通过调整望远镜的焦距和观察角度来查看不同情况下的成像效果。

6.调整和优化:根据模拟观察结果,我们可以再次调整和优化望远镜的设计。

直到达到满意的观察效果为止。

三、设计结果经过一系列的设计和优化步骤,我们得到了一个满意的光学设计方案。

该方案包括两片反射镜,放大倍率为10倍,像差在可接受范围内,亮度较高。

通过Zemax模拟观察,成像效果清晰、稳定,符合我们的预期。

四、总结通过这个具体的例子,我们展示了如何使用Zemax进行光学设计。

虽然只是一个简单的望远镜设计,但是它涵盖了光学设计的基本步骤和技巧。

在实际应用中,光学设计需要考虑的因素很多,例如环境因素、成本预算、材料选择等。

Zemax提供了丰富的工具和功能,可以帮助设计师轻松应对各种挑战。

光学设计 第14章 光学系统初始结构设计方法概要

光学设计 第14章 光学系统初始结构设计方法概要

第三篇光学系统设计光学仪器的基本功能是借助于光学原理,通过光学系统来实现的。

光学系统的优劣直接影响仪器的性能和质量,因此,光学系统设计是光学仪器设计和制造过程中的重要一环。

本部分的目的是使读者获得光学设计所需要的基本理论和知识,并通过必要的设计实践以掌握光学设计的初步能力。

光学设计工作大体上可分四个阶段:一、根据仪器的技术参数和要求,考虑和拟定光学系统的整体方案,并计算其中各个具有独立功能的组成部分的高斯光学参数;二、选择各组成部分的结构型式,并查取或计算其初始结构参数;三、逐次修改结构参数,使像差得到最佳的校正和平衡;四、对设计结果进行评价。

上述各个阶段性工作之间有着密切的联系,前期工作的合理与否会影响到后期工作能否顺利进行,甚至会决定设计工作能否成功。

光学系统的整体方案可以有很大的灵活性和多样性,应该力求在满足仪器的性能要求的前提下,寻求一个简单易行、便于装调和经济合理的最佳方案。

相应地,系统各组成部分的光学性能参数也应根据整体要求定得恰如其分。

选择结构型式是光学设计中的重要一步,可能导致设计的成败。

现在,各种用途的光学镜头已积累起种类甚多的结构型式,它们有各自的像差特征和在保证像质时可能达到的相对孔径和视场,有些型式还能在工作距离或镜筒长度等参数方面达到其特殊要求。

因此,基于对已有结构型式基本特征的全面了解,有可能挑选到符合要求的型式。

但应注意到,随着对镜头要求的不断提高,设计者还应不断探求和研究新的更佳结构。

镜头初始参数的获得一般采用二种方法,一是根据初级像差理论求解满足初级像差要求的解,另一种方法是在已有的设计成果中选取性能参数相当的结果作为初始参数。

像差的平衡是一项通过反复修改结构参数以逐步逼近最佳结果的工作,这在过去以人工计算光路时,工作量是很大的。

计算机应用于光学设计后,先是取代了繁重的光路计算,随后又用于像差自动平衡,才根本上改变了光学设计的面貌。

应用像差自动平衡方法,能充分挖掘出系统各个结构参数对像差校正的潜力,不仅极大地加快了设计进程,而且显著提高了设计质量。

光学设计实验报告范文(3篇)

光学设计实验报告范文(3篇)

第1篇一、实验目的1. 理解光学系统设计的基本原理和方法。

2. 掌握光学设计软件的使用,如ZEMAX。

3. 学会光学系统参数的优化方法。

4. 通过实验,加深对光学系统设计理论和实践的理解。

二、实验器材1. ZEMAX软件2. 相关实验指导书3. 物镜镜头文件4. 目镜镜头文件5. 光学系统镜头文件三、实验原理光学系统设计是光学领域的一个重要分支,主要研究如何根据实际需求设计出满足特定要求的成像系统。

在实验中,我们将使用ZEMAX软件进行光学系统设计,包括物镜、目镜和光学系统的设计。

四、实验步骤1. 设计物镜(1)打开ZEMAX软件,创建一个新的光学设计项目。

(2)选择物镜类型,如球面镜、抛物面镜等。

(3)设置物镜的几何参数,如半径、厚度等。

(4)优化物镜参数,以满足成像要求。

2. 设计目镜(1)在ZEMAX软件中,创建一个新的光学设计项目。

(2)选择目镜类型,如球面镜、复合透镜等。

(3)设置目镜的几何参数,如半径、厚度等。

(4)优化目镜参数,以满足成像要求。

3. 设计光学系统(1)将物镜和目镜的镜头文件导入ZEMAX软件。

(2)设置光学系统的其他参数,如视场大小、放大率等。

(3)优化光学系统参数,以满足成像要求。

五、实验结果与分析1. 物镜设计结果通过优化,物镜的焦距为100mm,半视场角为10°,成像质量达到衍射极限。

2. 目镜设计结果通过优化,目镜的焦距为50mm,半视场角为10°,成像质量达到衍射极限。

3. 光学系统设计结果通过优化,光学系统的焦距为150mm,半视场角为20°,成像质量达到衍射极限。

六、实验总结1. 通过本次实验,我们掌握了光学系统设计的基本原理和方法。

2. 学会了使用ZEMAX软件进行光学系统设计。

3. 加深了对光学系统设计理论和实践的理解。

4. 提高了我们的动手能力和团队协作能力。

5. 为今后从事光学系统设计工作打下了基础。

注:本实验报告仅为示例,具体实验内容和结果可能因实际情况而有所不同。

近代光学系统设计概论

近代光学系统设计概论

近代光学系统设计概论光学系统设计是光学工程中的重要领域,涵盖了光学元件的选择、光学系统的布局和参数优化等方面。

近代光学系统设计概论介绍了光学系统设计的基本原理和方法,旨在帮助读者了解光学系统设计的基本概念和技术,为实际应用提供指导。

一、光学系统设计的基本原理光学系统设计是利用光学原理和光学元件来实现特定功能的系统。

光学系统的设计过程包括确定系统的需求和约束条件、选择合适的光学元件、确定光学元件的参数以及优化整个系统的性能等步骤。

在设计过程中,需要考虑光学元件的色散、畸变、吸收、散射等因素,以及系统的像差、分辨率、透过率、干涉等性能指标。

二、光学系统设计的方法1. 光学系统布局设计:根据系统需求和约束条件,确定光学元件的相对位置和光路。

光学系统的布局设计需要考虑光学元件的尺寸、形状、材料等因素,以及系统的紧凑性、稳定性和可调性等要求。

2. 光学元件选择:根据系统的功能需求和性能指标,选择合适的光学元件。

常见的光学元件包括透镜、棱镜、光栅、滤波器等。

选择光学元件时需要考虑其色散特性、透过率、反射率、损耗等因素,以及成本和制造难度等因素。

3. 光学元件参数确定:确定光学元件的尺寸、曲率、折射率等参数。

光学元件的参数对系统的性能有重要影响,需要通过计算和模拟来确定最佳参数。

常用的方法包括光学设计软件、光学模拟软件等。

4. 系统性能优化:通过调整光学元件的参数和布局来优化系统的性能。

系统性能的优化可以通过改善像差、提高分辨率、增加透过率等方式来实现。

优化过程中需要考虑多个指标之间的权衡和平衡。

三、光学系统设计的应用领域光学系统设计广泛应用于各个领域,包括光学仪器、光通信、光储存、光刻、光学测量等。

例如,在光学仪器中,光学系统的设计是实现高清晰度、大视场、低畸变等性能的关键;在光通信中,光学系统的设计是实现高速传输、低衰减等要求的关键;在光刻中,光学系统的设计是实现高分辨率、高精度的关键。

四、光学系统设计的挑战和发展趋势随着科技的不断进步,光学系统设计也面临着新的挑战和机遇。

光学系统课程设计

光学系统课程设计

光学系统课程设计一、课程目标知识目标:1. 理解光学系统基本概念,掌握光学元件的作用和原理;2. 学会使用透镜公式和光路图分析光学系统;3. 了解光学成像的规律,掌握不同类型光学成像的特点;4. 掌握光学系统设计的基本方法和步骤。

技能目标:1. 能够正确使用光学仪器,进行光学实验操作;2. 能够运用透镜公式解决实际问题,分析光学系统性能;3. 能够根据给定的需求,设计简单的光学系统;4. 能够通过团队合作,完成光学系统设计项目。

情感态度价值观目标:1. 培养学生对光学现象的好奇心和探索精神,激发学习兴趣;2. 培养学生严谨的科学态度,注重实验数据和事实;3. 培养学生团队协作意识,提高沟通与交流能力;4. 培养学生环保意识,关注光学技术在环保领域的应用。

课程性质:本课程为物理学科选修课程,旨在帮助学生掌握光学基础知识,提高解决实际问题的能力。

学生特点:学生处于高中阶段,具备一定的物理基础和实验操作能力,对光学现象感兴趣,但需进一步培养探究精神和实践能力。

教学要求:注重理论联系实际,以实验为基础,引导学生通过观察、思考、实践,掌握光学系统设计的方法和技巧。

教学过程中,注重启发式教学,鼓励学生提问和讨论,提高学生的主动学习能力。

通过课程学习,使学生能够达到上述课程目标,为后续相关领域的学习和研究打下基础。

二、教学内容1. 光学基本概念:光的基本性质、光学元件(透镜、面镜)、光学成像分类;2. 透镜公式与光路图:透镜公式推导、光路图绘制、光学系统分析;3. 光学成像规律:实像与虚像、放大与缩小、成像位置与物距关系;4. 光学系统设计:光学系统设计方法、步骤、实例分析;5. 光学实验操作:光学仪器使用、实验操作技巧、实验数据处理;6. 光学技术应用:光学在日常生活、科技、环保等领域的应用案例。

教材章节关联:1. 与教材第二章“光的传播”相关,深化对光直线传播、反射、折射等概念的理解;2. 与教材第三章“光学成像”相关,学习透镜成像、面镜成像等知识点;3. 与教材第四章“光学仪器”相关,了解光学仪器的基本构造和原理。

光学系统设计范文

光学系统设计范文

光学系统设计范文光学系统设计是一门研究光学现象和原理的学科,主要应用于光学仪器和设备的设计、制造和优化。

在现代科技发展中,光学系统设计在通信、医疗、工业和科学研究等领域起着重要作用。

本文将介绍光学系统设计的基本原理、步骤以及一些常见的应用实例。

光学系统设计的基本原理包括光的传播、折射、反射、吸收等光学现象。

光线经过透镜、反射镜、光纤等光学元件的组合和配置,可以实现光束的聚焦、分束、调制、衍射等功能。

设计者通常会利用光学设计软件来模拟和优化光学系统的性能,以满足特定的应用需求。

需求分析是光学系统设计的起点,设计者需要明确系统的功能需求和性能指标。

例如,光学系统的工作波长范围、分辨率需求、光强要求等。

光路设计是根据需求分析,确定光学系统的结构和布局。

设计者需要选择适当的光学元件并进行系统的布置。

常用的光学元件包括透镜、反射镜、光纤等,不同的光路设计可以实现不同的光学功能。

光学元件选型是在光路设计的基础上,根据实际需求选择适合的光学元件。

通过光学元件的参数比较和性能评估,设计者可以选择最佳的光学元件,以满足系统的需求。

系统优化是指对光学系统进行性能优化,以提高系统的成像质量、光强等。

优化的方法可以采用参数调整、光学元件更换等手段,通过模拟和实验验证来提高系统的性能指标。

在通信领域,光学系统设计用于光纤通信和光网络的构建。

光学系统设计师需要设计和优化光纤传输链路、光放大器、光开关等光学元件,以实现高速、高容量的光纤通信。

在医疗领域,光学系统设计用于医疗影像设备的设计和制造。

例如,X射线、CT、MRI等医疗影像设备都需要光学系统来接收、聚焦和检测光信号,以获取生物组织的影像信息。

在工业领域,光学系统设计用于光学仪器的制造。

例如,显微镜、激光切割机、光学传感器等都需要精密的光学系统来实现高分辨率、高精度的成像和测量。

在科学研究领域,光学系统设计用于实验仪器和装置的设计。

例如,激光器、光谱仪、显微镜等科研仪器都需要光学系统来实现特定的实验操作和测量。

学科教案光学设计

学科教案光学设计

学科教案光学设计学科教案:光学设计导言光学设计是光学学科中的重要内容,它是指利用光学原理和相关知识来设计并优化光学系统的过程。

优秀的光学设计能够使得光学系统的成像质量更加优良,满足实际应用的需求。

本教案以学科教学的角度,将介绍光学设计的基本概念、步骤以及实际应用案例,以期帮助学生快速了解和掌握光学设计的基本知识。

第一章光学设计的基本概念1.1 光学设计的定义光学设计是指利用光学原理和相关知识对光学系统进行设计、优化和改进的过程。

它涉及到光线传播、成像、折射、衍射等光学现象的研究和应用。

1.2 光学设计的重要性光学设计在现代科学技术和工程领域中具有重要的地位和作用。

它不仅对于光学仪器的研制和生产具有指导意义,也对于光学通信、光学存储、光学显示等领域的发展提供了基础支撑。

1.3 光学设计的基本原理光学设计的基本原理包括几何光学原理、物理光学原理以及光学设计的数学方法和计算方法等。

几何光学原理是光线传播的一种简化描述,物理光学原理基于波动性质对光传播和成像进行研究,而数学方法和计算方法则是光学设计中常用的工具。

第二章光学设计的步骤2.1 光学设计的需求分析在进行光学设计之前,首先需要明确设计的具体需求,包括系统的光学参数、成像质量要求、设计的目标等。

只有明确需求,才能有针对性地进行后续的设计工作。

2.2 光学系统的初始设计根据光学设计的需求,进行初步的设计,包括光学元件的选择、布局的确定等。

在初始设计中,可以利用光学设计软件进行模拟和优化,以获得一个初步的理想设计。

2.3 光学系统的详细设计在初步设计基础上,进行详细的设计工作。

这包括光学元件的尺寸确定、系统的组装布局、光束的匹配和修正等。

通过精细的设计,可以进一步提高系统的光学品质。

2.4 光学系统的测试和验证完成详细设计后,需要进行光学系统的测试和验证工作,以验证设计的合理性和可行性。

通过实验数据的对比和分析,可以评估设计的优劣,并进行相应的改进。

光学系统设计过程介绍

光学系统设计过程介绍

光学系统设计过程介绍展开全文所谓光学系统设计就是根据使用条件,来决定满足使用要求的各种数据,即决定光学系统的性能参数、外形尺寸和各光组的结构等。

因此我们可以把光学设计过程分为4 个阶段:外形尺寸计算、初始结构计算、象差校正和平衡以及象质评价。

一、外形尺寸计算在这个阶段里要设计拟定出光学系统原理图,确定基本光学特性,使满足给定的技术要求,即确定放大倍率或焦距、线视场或角视视场、数值孔径或相对孔径、共轭距、后工作距离光阑位置和外形尺寸等。

因此,常把这个阶段称为外形尺寸计算。

一般都按理想光学系统的理论和计算公式进行外形尺寸计算。

在计算时一定要考虑机械结构和电气系统,以防止在机构结构上无法实现。

每项性能的确定一定要合理,过高要求会使设计结果复杂造成浪费,过低要求会使设计不符合要求,因此这一步骤慎重行事。

二、初始结构的计算和选择、初始结构的确定常用以下两种方法:1.根据初级象差理论求解初始结构这种求解初始结构的方法就是根据外形尺寸计算得到的基本特性,利用初级象差理论来求解满足成象质量要求的初始结构。

2.从已有的资料中选择初始结构这是一种比较实用又容易获得成功的方法。

因此它被很多光学设计者广泛采用。

但其要求设计者对光学理论有深刻了解,并有丰富的设计经验,只有这样才能从类型繁多的结构中挑选出简单而又合乎要求的初始结构。

初始结构的选择是透镜设计的基础,选型是否合适关系到以后的设计是否成功。

一个不好的初始结构,再好的自动设计程序和有经验的设计者也无法使设计获得成功。

三、象差校正和平衡初始结构选好后,要在计算机上用光学计算程序进行光路计算,算出全部象差及各种象差曲线。

从象差数据分析就可以找出主要是哪些象差影响光学系统的成象质量,从而找出改进的办法,开始进行象差校正。

象差分析及平衡是一个反复进行的过程,直到满足成象质量要求为止。

四、象质评价光学系统的成象质量与象差的大小有关,光学设计的目的就是要对光学系统的象差给予校正。

光学设计考试题及答案

光学设计考试题及答案

光学设计考试题及答案1. 光学设计中的基本概念- 什么是光学系统的焦距?- 简述光学系统的视场和视场角。

2. 光学系统的基本类型- 列举三种常见的光学系统类型,并简要说明其特点。

3. 光学设计中的参数- 解释什么是光学系统的光圈数和相对孔径。

- 描述焦距与视场角之间的关系。

4. 光学系统的成像质量评价- 什么是光学系统的分辨率?- 简述光学系统的色差和如何减少色差。

5. 光学设计中的像差分析- 列举并解释五种主要的像差类型。

- 描述如何通过光学设计减少像差。

6. 光学设计中的光学元件- 简述透镜和反射镜在光学设计中的作用。

- 解释什么是光学滤波器及其作用。

7. 光学系统的设计与优化- 描述光学系统设计的基本步骤。

- 简述如何使用计算机辅助设计(CAD)软件进行光学系统优化。

8. 现代光学设计技术- 简述衍射光学元件(DOE)的概念及其在光学设计中的应用。

- 描述自由曲面光学元件的优势和设计挑战。

答案1. 光学设计中的基本概念- 焦距是光学系统成像点到焦点的距离。

- 视场是光学系统能够观察到的区域,视场角是该区域的夹角。

2. 光学系统的基本类型- 望远镜、显微镜和相机镜头是三种常见的光学系统类型。

望远镜用于观察远距离物体,显微镜用于观察微小物体,相机镜头用于捕捉图像。

3. 光学设计中的参数- 光圈数是光学系统光圈直径与焦距的比值,相对孔径是光圈直径与焦距的比值。

- 焦距越短,视场角越大。

4. 光学系统的成像质量评价- 光学系统的分辨率是指系统能够区分两个相邻物体的最小距离。

- 色差是由于不同波长的光在光学系统中的折射率不同而产生的,可以通过使用消色差透镜来减少。

5. 光学设计中的像差分析- 主要的像差类型包括球面像差、色差、场曲、畸变和像散。

- 通过选择合适的光学元件组合和调整光学系统参数来减少像差。

6. 光学设计中的光学元件- 透镜用于聚焦或发散光线,反射镜用于改变光线的传播方向。

- 光学滤波器用于选择性地传输特定波长的光,用于改善成像质量或实现特定效果。

光学设计知识点总结

光学设计知识点总结

一、光学系统设计的具体过程:二、像差1.在级数展开过程中,所忽略的高次项即表征了光学系统的实际像与理想像之间的差异,这种差异即为像差。

2..3 .1)对光能接收器的最灵敏的谱线校正单色像差;2)对接收器所能接收的波段范围两边缘附近的谱线校正色差;一)球差(孔径的函数)(球差是轴上点成像存在的唯一的一种单色像差)1.轴上一点发出的不同孔径和入射高度的光在通过光学系统后有不同的像距,就是球差δL'=L'-l'危害:球差带来的危害是一个圆形弥散斑,影响像的清晰度校正:1)单个正透镜产生负球差,单个负透镜产生正球差。

因此用正负透镜组合校正球差。

2)非球面校正球差;在zemax中,点击分析-杂项、轴向像差查看2.单个折射球面的无球差点:1)当L=0时,L'=0,即物点与球面顶点重合时不产生球差;2)当sinI - sinI' = 0,即I =I' = 0时,这时L = L' = r,即物点位于球面球心时,不产生球差。

3.)n nL rn'+=,n nL rn'+'=',22nL nn L nβ'=''=,这一对共轭点称为不晕点,或齐明点4.球差的级数展开式:初级球差与孔径的平方成正比,二级球差与孔径的四次方成正比。

当孔径较小时,主要存在初级球差;孔径较大时,高级球差增大,即:241121 L A h A h δ'=+当光学系统物空间没有球差时,1''211'2kk k k L Sn u δ=-∑5.初级球差是孔径(h/h m )2的函数2412=m m h h δL A A h h ⎛⎫⎛⎫'+ ⎪ ⎪⎝⎭⎝⎭,若对边光校正球差,0.707带光有最大剩余球差,其值等于边光高级球差的1/4,且反号,即070724.δL -A /'=。

最大剩余球差:带球差(特指0.707带孔径的球差)像差校正的实质:用初级像差与高级像差相互抵消(或平衡)的结果。

光学设计知识点概括大全

光学设计知识点概括大全

光学设计知识点概括大全光学设计是应用光学原理和技术进行光学系统设计的过程。

它涉及到光学元件的选择、布局和参数优化等方面的内容,旨在实现光学系统的目标性能。

本文将概括介绍光学设计的一些知识点,包括光学成像、光学系统设计方法和一些常见的光学设计软件等。

一、光学成像1. 光学成像原理:介绍光线传播、折射和反射等光学基本概念,阐述成像的本质和条件。

2. 成像表达方式:介绍光学成像的表达方式,如物方和像方的光线追迹法,相差法和矩阵法等。

3. 成像质量评价:介绍光学成像的质量评价方法,如像差理论、MTF(Modulation Transfer Function)等。

二、光学系统设计方法1. 光学系统设计流程:介绍光学系统设计的一般流程和步骤,包括需求分析、光学元件选择和系统优化等。

2. 光学系统的设计参数:介绍光学系统设计中的一些重要参数,如焦距、孔径、视场角、像面尺寸等。

3. 光学设计软件:介绍一些常见的光学设计软件,如Zemax、Code V和LightTools等,以及它们的基本使用方法和特点。

三、光学元件设计1. 透镜设计:介绍透镜设计的基本原理和常见的透镜类型,如球差、彗差和像散等。

2. 反射镜设计:介绍反射镜设计中的一些重要问题,如曲面型状、反射镜面材料选择和镀膜等。

3. 光学薄膜设计:介绍光学薄膜设计的一般步骤和方法,以及如何优化薄膜的性能指标。

四、光学系统的优化1. 成本效益优化:介绍如何在光学系统设计中平衡成本和性能,考虑制造和装配的限制。

2. 杂散光和干扰优化:介绍如何减少光学系统中的杂散光和干扰,提高系统的信噪比和图像质量。

3. 系统性能评估:介绍光学系统性能评估的方法和指标,如光束质量、轴向色差和场曲率等。

总结:光学设计是一门综合性的学科,涉及到光学理论、光学元件以及系统工程等多个领域。

本文对光学设计的一些知识点进行了概括,包括光学成像、光学系统设计方法和常见的光学设计软件等,旨在提供基本的理论和方法,帮助读者了解光学设计的基础知识。

光学系统的设计和优化

光学系统的设计和优化

光学系统的设计和优化光学系统是指利用光学器件和光学原理来处理和传输光信号的系统,其中包括了光学器件的设计、光路的布局和光学参数的调节等等。

在现代光学技术的发展中,光学系统已经得到了广泛的应用,它不仅可以用于光学通信、成像、测量等领域,还可以在生物医疗、微纳器件等领域发挥重要的作用。

本文将介绍光学系统的设计和优化方法,希望能够为光学工程师和研究人员提供一些指导。

一、光学系统的设计步骤在进行光学系统的设计前,需要对其进行详细的规划和计算。

以下是光学系统的设计步骤:1.明确需求:根据实际需求和应用场景,确定光学系统所需要达到的光学参数和性能。

2.光学元件选择:确定光学系统中需要使用的光学元件,如透镜、棱镜、反射镜等等。

3.光路计算:根据光学元件的参数和布局,计算出光路的传输特性,包括光学路径、衍射、散射、折射等等。

4.光照度计算:计算射入系统的自然光照度和输出光照度,以及光学系统的透光率,以确定系统的性能和光学元件的尺寸。

5.优化设计:对比计算结果和实际需求,进行光学系统的优化设计,包括元件选型、参数调整、布局优化等等。

6.实验测试:在光学系统生产完成后,进行实验测试来验证其性能和参数是否达到预期。

二、光学系统优化的技术光学系统的优化是光学工程师所需要掌握的重要技术之一,因为它能够使光学系统更加高效和精确。

以下是一些光学系统优化的技术:1.光路设计优化:对光路进行优化设计,可以通过变换光学元件的位置、尺寸和数量来达到优化的目的。

2.反射镜调整优化:反射镜是光学系统中的重要组成部分,对反射镜的调整可以影响整个光学系统的性能表现。

3.透镜特性优化:根据透镜的特性和元件之间的距离来优化透镜的性能和调节球面透镜。

4.光源优化:有时使用不同的光源可以改变光学系统的性能,例如350nm-1800nm的光源可以提供光学系统更高的波段范围。

5.模拟光学系统:模拟光学系统的特点和性能可以节省设计成本,确定光学系统的性能和光学元件的尺寸。

光学设计的基本步骤及公差标准

光学设计的基本步骤及公差标准

2C 本设计对材料的要求:主色光折射率误差: ,色散误差:2C,光学均匀性:3,应力双折射: 2,光吸收系数:3,条纹:1C,气泡:1C。 本设计对零件的要求中, △R1、△R2、B 和θ不填。 D0 指通光口径。
透镜中心厚度公差 透镜类别 仪器种类 显微镜及试验室仪器 物镜 照相物镜及放映镜头 望远镜 目镜 聚光镜 各种仪器 各种仪器 圆形光学零件的倒角 零件直径 D 3- 6 >6-10 >10 -18 >18 -30 >30 -50 >50 -80 >80 -120 > 120 -150 倒角宽度 b 非胶合面 0.1+0.1 胶合面 0.1+0.1 辊边面 0.1+0.1 0.3+0.2 0.3+0.2 0.2+0.1 0.4+0.2 0.5+0.3 0.4+0.3 0.5+0.4 0.6+0.5 0.2+0.2 0.3+0.3 - 0.7+0.3 0.8+0.4 - - 厚度公差 (mm) ±0.01 -± 0.05 ±0.05 -± 0.3 ±0.1 -± 0.3 ±0.1 -± 0.3 ±0.1 -± 0.5
W1 , W2 ,
2 * Wm ( f m − f m ) 2
f m 为各像差函数
* f m 为各像差目标值
,Wm 为一组非负值,均为权因子
在光学设计中根据不同的情况修改权因子的大小是一项主要的工作。 要严格控制的像差W大; 控制比较松的像差W小; 不控制的像差W=0。
三、自动设计的算法
优化算法中应用最多最成功的——加权阻尼最小二乘法 即:使像差函数平方和最小。 事实上,像差函数非常复杂,一般根本写不出它的显式。所以这个优化求解过 程是对一个非线性方程组的求解,如有阻尼因子的牛顿迭代法。在线性比较好 时,阻尼因子变小,使收敛速度快 ;线性比较差时,阻尼因子变大,使收敛速 度慢。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
注意
其中 x 1 , x 2 , , x n 为结构参数 f1 , f 2 , , f m 为各种像差
1. 所谓像差是广义的; 2. 由于结构参数的变化不全是任意的,各种像差之间存在相关性,应根 据需要对像差进行综合平衡。 根据什么来平衡?
光行天下论坛:http://www.opticsky.cn
光行天下论坛:http://www.opticsky.cn
透镜直径(mm) 3-6 >6-10 >10-18 >18-30 >30-50 >50-80 >80-120 >120-150
透镜边缘及中心最小厚度 正透镜边缘最小厚度(mm) 0.4 0.6 0.8-1.2 1.2-1.8 1.8-2.4 2.4-3.0 3.0-4.0 4.0-6.0
负透镜中心最小厚度(mm) 0.6 0.8 1.0-1.5 1.5-2.2 2.2-3.5 3.5-5.0 5.0-8.0 8.0-12.0
光行天下论坛:http://www.opticsky.cn
圆形零件倒角角度 零件直径与表面半 径的比值(D/r) <0.7 >0.7-1.5 >1.5-2 倒角角度 凸面 45 度 30 度 - 偏心差 C 允许值 透镜性质 显微镜与精密仪器 照相投影系统 偏心差(mm) 0.002-0.01 0.005-0.1 透镜性质 望远镜 聚光镜 偏心差(mm 0.01-0.1 0.05-0.1 凹面 45 度 60 度 90 度 45 度 平面
一、确定设计指标 二、光学系统外形尺寸计算,可行性分析,设计指标修正 三、光学系统初始结构设计 四、像差平衡,必要时修改初始结构 五、像质评价与公差分析 六、绘制光学系统图、零件图 七、完成设计报告
光行天下论坛:http构设计方法 计算法 计算结合经验法 经验法 查资料法(孔径、视场、波长、焦距,整体缩放)
四、边界条件
第一类:中心厚度,折射率,半径的变化范围——冻结法,严格控制 二类边界条件 第二类:边缘厚度,后截距,系统总长度——作为像差处理
目前光学设计工作的过程
1. 由使用要求提出对光学系统的合理要求; 2. 用高斯光学对光学原理图进行分析(物像关系、光束限制、能量、外形尺寸等; 3. 确定光学系统的初始结构,并求初始解; 4. 对初始解进行像差校正,得到光学系统结构参数; 5. 进行光学系统公差设计和分析; 6. 产生光学系统图和零部件图,并给出像差分析和公差设计等报告。
2C 本设计对材料的要求:主色光折射率误差: ,色散误差:2C,光学均匀性:3,应力双折射: 2,光吸收系数:3,条纹:1C,气泡:1C。 本设计对零件的要求中, △R1、△R2、B 和θ不填。 D0 指通光口径。
二、评价函数——能综合评价像质好坏的函数
ϕ = ϕ ( x)
要求:
ϕ 越小,像质越好,所以也称为目标函数
几何像差 波像差+畸变+色差 点列图 光学传递函数
怎样构成
能充分综合地反映成像质量 计算方便
评价函数的形式: ( x ) = W12 ( f1 − f1* ) 2 + W22 ( f 2 − f 2* ) 2 + ϕ 其中 f1 , f 2 ,
2C 3 2 3 1C 1C
3C 4 3 4 2C 1C
3C 4 3 3 1B 1B
3D 4 3 4 1C 1C
3D 4 3 4 1C 1A
3D 3 3 4 1A 1C
3D 5 3 5 2C 1C
- 3 2~3 - - -
光行天下论坛:http://www.opticsky.cn
光学零件表面误差参考数值 仪器类 型 零件性 质 物镜 表面误差 N 1- 3 △N 0.1 - 0.5 棱 镜 目镜 物镜 滤光镜 物镜 望远系 统 转换透 镜 目镜 3- 5 2- 5 1- 5 3- 5 3- 5 3- 6 0.5 - 1.0 0.1 - 1.0 0.1 - 1.0 0.5 - 1.0 0.5 - 1.0 0.5 - 1.0 光学零件精度等级分类 零件精度等级 1 2 3 精度性质 N 高精度 中精度 一般精度 0.1 - 2.0 2.0 - 6.0 6.0 - 15.0 公差 △N 0.05 - 0.5 0.5 - 2.0 2.0 - 5.0 场镜、滤光 镜、分划板 5 - 15 0.5 - 5.0 望远系 统 仪器类 型 零件性质 反射面 折射面 屋脊面 反射镜 表面误差 N 1- 2 2- 4 0.1 - 0.4 0.1 - 1.0 △N 0.1 - 0.5 0.3 - 0.5 0.05 - 0.1 0.05 - 0.2
显微镜 和精密 仪器 照相系 统投影 系统
光行天下论坛:http://www.opticsky.cn
光学零件外径余量 通光口径(mm) 到6 >6-10 >10-18 >18-30 外径(mm) 用滚边固定 D+0.6 D+0.8 D+1.0 D+1.5 用压圈固定 - D+1.0 D+1.5 D+2.0 >30-50 >50-80 >80-120 >120 通光口径(mm) 外径(mm) 用滚边固定 D+2.0 D+2.5 - - 用压圈固定 D+2.5 D+3.0 D+3.5 D+4.5
光行天下论坛:http://www.opticsky.cn
对材料的要求
物 镜
高精度 中精度 低精度
技术指标
目 镜
2w>50º 2w<50º
分划板
棱镜
聚光镜
反射镜
∆n D
∆ ( n F − nC )
均匀性 双折射 光吸收系数 条纹度 气泡度
1B
2C
3C
3C
3D
3D
3D
3D

1B 3 2 3 1C 1C
透镜中心厚度公差 透镜类别 仪器种类 显微镜及试验室仪器 物镜 照相物镜及放映镜头 望远镜 目镜 聚光镜 各种仪器 各种仪器 圆形光学零件的倒角 零件直径 D 3- 6 >6-10 >10 -18 >18 -30 >30 -50 >50 -80 >80 -120 > 120 -150 倒角宽度 b 非胶合面 0.1+0.1 胶合面 0.1+0.1 辊边面 0.1+0.1 0.3+0.2 0.3+0.2 0.2+0.1 0.4+0.2 0.5+0.3 0.4+0.3 0.5+0.4 0.6+0.5 0.2+0.2 0.3+0.3 - 0.7+0.3 0.8+0.4 - - 厚度公差 (mm) ±0.01 -± 0.05 ±0.05 -± 0.3 ±0.1 -± 0.3 ±0.1 -± 0.3 ±0.1 -± 0.5
f1* , f 2* ,
W1 , W2 ,
2 * Wm ( f m − f m ) 2
f m 为各像差函数
* f m 为各像差目标值
,Wm 为一组非负值,均为权因子
在光学设计中根据不同的情况修改权因子的大小是一项主要的工作。 要严格控制的像差W大; 控制比较松的像差W小; 不控制的像差W=0。
光行天下论坛:http://www.opticsky.cn
光行天下论坛:http://www.opticsky.cn
三、自动设计的算法
优化算法中应用最多最成功的——加权阻尼最小二乘法 即:使像差函数平方和最小。 事实上,像差函数非常复杂,一般根本写不出它的显式。所以这个优化求解过 程是对一个非线性方程组的求解,如有阻尼因子的牛顿迭代法。在线性比较好 时,阻尼因子变小,使收敛速度快 ;线性比较差时,阻尼因子变大,使收敛速 度慢。
光行天下论坛:http://www.opticsky.cn
一、结构参数和像差函数
各表面曲率半径与面形 结构参数 各透镜中心厚度与间隔 修改之 像差发生变化
光学材料参数(折射率,阿贝数等) 可以认为,各种像差是结构参数的函数,写成
f1 = f1 ( x1 , x2 , , xn ) f = f (x , x , , x ) 2 2 1 2 n f m = f m ( x1 , x2 , , xn )
相关文档
最新文档
