高中物理——磁场专题讲解+经典例题
高中物理竞赛讲义-磁场典型例题解析精选全文完整版
可编辑修改精选全文完整版磁场典型例题解析一、磁场与安培力的计算【例题1】两根无限长的平行直导线a 、b 相距40cm ，通过电流的大小都是3.0A ，方向相反。
试求位于两根导线之间且在两导线所在平面内的、与a 导线相距10cm 的P 点的磁感强度。
【解说】这是一个关于毕萨定律的简单应用。
解题过程从略。
【答案】大小为×10−6T ，方向在图9-9中垂直纸面向外。
【例题2】半径为R ，通有电流I 的圆形线圈，放在磁感强度大小为B 、方向垂直线圈平面的匀强磁场中，求由于安培力而引起的线圈内张力。
【解说】本题有两种解法。
方法一：隔离一小段弧，对应圆心角θ ，则弧长L = θR 。
因为θ → 0（在图9-10中，为了说明问题，θ被夸大了），弧形导体可视为直导体，其受到的安培力F = BIL ，其两端受到的张力设为T ，则T 的合力ΣT = 2Tsin 2θ再根据平衡方程和极限xxsin lim0x →= 0 ，即可求解T 。
方法二：隔离线圈的一半，根据弯曲导体求安培力的定式和平衡方程即可求解…【答案】BIR 。
〖说明〗如果安培力不是背离圆心而是指向圆心，内张力的方向也随之反向，但大小不会变。
〖学员思考〗如果圆环的电流是由于环上的带正电物质顺时针旋转而成（磁场仍然是进去的），且已知单位长度的电量为λ、环的角速度ω、环的总质量为M ，其它条件不变，再求环的内张力。
〖提示〗此时环的张力由两部分引起：①安培力，②离心力。
前者的计算上面已经得出（此处I = ωπλ•π/2R 2 = ωλR ），T 1 = B ωλR 2 ；后者的计算必须．．应用图9-10的思想，只是F 变成了离心力，方程 2T 2 sin 2θ =πθ2M ω2R ，即T 2 =πω2R M 2 。
〖答〗B ωλR 2 + πω2R M 2 。
【例题3】如图9-11所示，半径为R 的圆形线圈共N 匝，处在方向竖直的、磁感强度为B 的匀强磁场中，线圈可绕其水平直径（绝缘）轴OO ′转动。

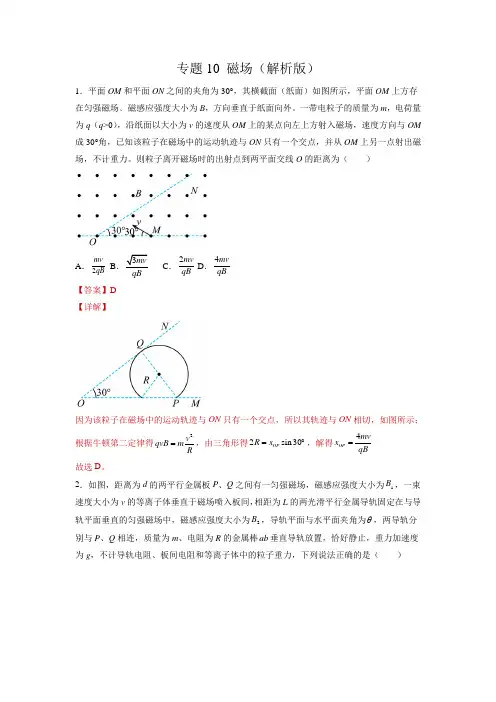

专题10 磁场(解析版)
专题10 磁场（解析版）1．平面OM 和平面ON 之间的夹角为30°，其横截面（纸面）如图所示，平面OM 上方存在匀强磁场﹑磁感应强度大小为B ，方向垂直于纸面向外。
一带电粒子的质量为m ，电荷量为q （q >0），沿纸面以大小为v 的速度从OM 上的某点向左上方射入磁场，速度方向与OM 成30°角，已知该粒子在磁场中的运动轨迹与ON 只有一个交点，并从OM 上另一点射出磁场，不计重力。
则粒子离开磁场时的出射点到两平面交线O 的距离为（ ）A ．2mv qB B ．3mvqBC ．2mvqB D ．4mv qB【答案】D 【详解】因为该粒子在磁场中的运动轨迹与ON 只有一个交点，所以其轨迹与ON 相切，如图所示；根据牛顿第二定律得2v qvB m R =，由三角形得2sin 30OP R x =︒，解得4OP mv x qB = 故选D 。
2．如图，距离为d 的两平行金属板P 、Q 之间有一匀强磁场，磁感应强度大小为1B ，一束速度大小为v 的等离子体垂直于磁场喷入板间，相距为L 的两光滑平行金属导轨固定在与导轨平面垂直的匀强磁场中，磁感应强度大小为2B ，导轨平面与水平面夹角为θ，两导轨分别与P 、Q 相连，质量为m 、电阻为R 的金属棒ab 垂直导轨放置，恰好静止，重力加速度为g ，不计导轨电阻、板间电阻和等离子体中的粒子重力，下列说法正确的是（ ）A ．导轨处磁场的方向垂直导轨平面向上，12sin mgR vB B Ldθ=B ．导轨处磁场的方向垂直导轨平面向下，12sin mgR v B B Ld θ=C ．导轨处磁场的方向垂直导轨平面向上，12tan mgR v B B Ld θ=D ．导轨处磁场的方向垂直导轨平面向下，12tan mgR v B B Ldθ=【答案】B 【详解】等离子体垂直于磁场喷入板间时，根据左手定则可得金属板Q 带正电荷，金属板P 带负电荷，则电流方向由金属棒a 端流向b 端。
高中物理《磁场》典型题(经典推荐含答案)
高中物理《磁场》典型题(经典推荐含答案)高中物理《磁场》典型题(经典推荐)一、单项选择题1.下列说法中正确的是：A。
在静电场中电场强度为零的位置，电势也一定为零。
B。
放在静电场中某点的检验电荷所带的电荷量 q 发生变化时，该检验电荷所受电场力 F 与其电荷量 q 的比值保持不变。
C。
在空间某位置放入一小段检验电流元，若这一小段检验电流元不受磁场力作用，则该位置的磁感应强度大小一定为零。
D。
磁场中某点磁感应强度的方向，由放在该点的一小段检验电流元所受磁场力方向决定。
2.物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。
如关系式 U=IR，既反映了电压、电流和电阻之间的关系，也确定了 V（伏）与 A（安）和Ω（欧）的乘积等效。
现有物理量单位：m（米）、s（秒）、N（牛）、J （焦）、W（瓦）、C（库）、F（法）、A（安）、Ω（欧）和 T（特），由他们组合成的单位都与电压单位 V（伏）等效的是：A。
J/C 和 N/CB。
C/F 和 T·m2/sC。
W/A 和 C·T·m/sD。
W·Ω 和 T·A·m3.如图所示，重力均为 G 的两条形磁铁分别用细线 A 和B 悬挂在水平的天花板上，静止时，A 线的张力为 F1，B 线的张力为 F2，则：A。
F1=2G，F2=GB。
F1=2G，F2>GC。
F1GD。
F1>2G，F2>G4.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直，先保持线框的面积不变，将磁感应强度在 1s 时间内均匀地增大到原来的两倍，接着保持增大后的磁感应强度不变，在 1s时间内，再将线框的面积均匀地减小到原来的一半，先后两个过程中，线框中感应电动势的比值为：A。
1/2B。
1C。
2D。
45.如图所示，矩形 MNPQ 区域内有方向垂直于纸面的匀强磁场，有 5 个带电粒子从图中箭头所示位置垂直于磁场边界进入磁场，在纸面内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示，由以上信息可知，从图中 a、b、c 处进入的粒子对应表中的编号分别为：A。
高考物理必备经典例题(考点分类讲解+讲点例题演练)磁场
考点 71. 电流的磁场电流四周存在磁场（奥斯特）。
考点 72. 磁感强度，磁感线，地磁场1. 定义式： B=F/IL 。
式中 L 为通电直导线长度，I 为经过直导线的电流强度， F 为导线与磁场垂直时所受的磁场力。
单位是特斯拉，符号为T， 1T=1N/(A m)=1kg /(A s2)磁感强度的物理意义：磁感强度是描绘磁场性质的物理量。
B 与 IL 和 F 没关，即磁场中不论有无通电导体，各点均有磁感强度。
磁感强度是矢量。
2. 磁感线：用来形象地描绘磁场中各点的磁场方向和强弱的曲线。
磁感线上每一点的切线方向就是该点的磁场方向，也就是在该点小磁针静止时N 极的指向。
磁感线的疏密表示磁场的强弱。
磁感线是关闭曲线（和静电场的电场线不一样）。
210.已知某一地区的地下埋有一根与地表平行的直线电缆，电缆中通有变化的强电流，所以能够经过在地面上丈量尝试线圈中的感觉电流来探测电缆的走向．当线圈平面平行地面丈量时，在地面上a、c 两处 ( 圆心分别在a、c) ，测得线圈中的感觉电流都为零，在地面上b、d 两处，测得线圈中的感觉电流都不为零．据此能够判断地下电缆在以下哪条直线正下方（）A． ac B．bd C．ab D. ad考点 73. 磁性资料，分子电流假说磁极的磁场和电流的磁场都是由电荷的运动产生的。
（但这其实不等于说全部磁场都是由运动电荷产生的，由于麦克斯韦发现变化的电场也能产生磁场。
）考点 74. 磁场对通电直导线的作用，安培力，左手定章1.磁场对电流的作用是磁场力的宏观表现。
2.安培力： F 安 =BIL ·sin θ。
式中θ为磁感强度 B 和 L 间夹角。
3.左手定章。
211.如图，在匀强磁场中，通电导线由图中的地点 a 绕固定转轴在纸面内转到 b 地点的过程中，作用在导线上的安培力的大小以及安培力对轴的力矩的变化状况是（）A. F 变大， M变大B. F变小，M变小C. F 不变， M不变D. F不变，M变小212. 在倾角为α的圆滑斜面上，平行斜面底边搁置一通有电流I ，长为 L，质量为m的导体棒，①欲使棒静止在斜面上，外加匀强磁场的磁感强度的最小值为，方向；②要使棒静止在斜面上且对斜面无压力，则外加的 B 的最小值为，方向。

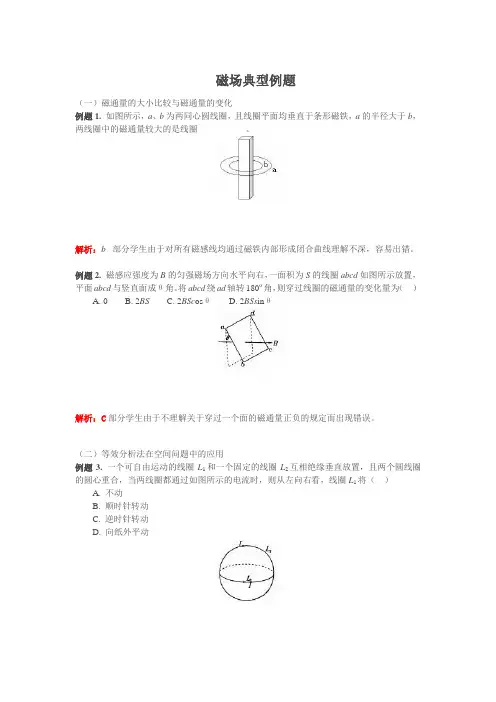

磁场习题(含答案解析)
磁场典型例题（一）磁通量的大小比较与磁通量的变化例题1. 如图所示，a、b为两同心圆线圈，且线圈平面均垂直于条形磁铁，a的半径大于b，两线圈中的磁通量较大的是线圈___________。
解析：b 部分学生由于对所有磁感线均通过磁铁内部形成闭合曲线理解不深，容易出错。
例题2. 磁感应强度为B的匀强磁场方向水平向右，一面积为S的线圈abcd如图所示放置，平面abcd与竖直面成θ角。
将abcd绕ad轴转180º角，则穿过线圈的磁通量的变化量为（）A. 0B. 2BSC. 2BSc osθD. 2BSs inθ解析：C部分学生由于不理解关于穿过一个面的磁通量正负的规定而出现错误。
（二）等效分析法在空间问题中的应用例题3. 一个可自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个圆线圈的圆心重合，当两线圈都通过如图所示的电流时，则从左向右看，线圈L1将（）A. 不动B. 顺时针转动C. 逆时针转动D. 向纸外平动解析：C 本题可把L1、L2等效成两个条形磁铁，利用同名磁极相斥，异名磁极相吸，即可判断出L1将逆时针转动。
（三）安培力作用下的平衡问题例题4. 一劲度系数为k的轻质弹簧，下端挂有一匝数为n的矩形线框abcd，bc边长为l。
线框的下半部处在匀强磁场中，磁感应强度大小为B，方向与线框平面垂直，在图中垂直于纸面向里。
线框中通以电流I，方向如图所示。
开始时线框处于平衡状态。
令磁场反向，磁感应强度的大小仍为B，线框达到新的平衡。
在此过程中线框位移的大小＝__________，方向_____________。
解析：，向下。
本题为静力学与安培力综合，把安培力看成静力学中按性质来命名的一个力进行受力分析，是本题解答的基本思路。
例题5. 如图所示，两平行光滑导轨相距为20cm，金属棒MN质量为10g，电阻R＝8Ω，匀强磁场的磁感应强度B的方向竖直向下，大小为0.8T，电源电动势为10V，内阻为1Ω。
高中物理电学磁场题详解
高中物理电学磁场题详解磁场是物理学中的重要概念，磁力是指物体受到的磁场作用力。
在高中物理中，学生经常会遇到与电学磁场相关的题目。
本文将详细解析几个与电学磁场相关的典型问题，并提供详细的解题过程与示例。
问题一：一根直导线通以电流I，其长度为l。
求此直导线上某一点处产生的磁场强度B与电流I、直导线长度l以及距离该点距离r之间的关系。
解析：根据安培定理（也称作右手螺旋定则），在直导线上产生的磁场强度与电流的大小和方向有关，与直导线的长度和点到该直导线的距离也有关。
根据安培定理，电流通过的直导线上某一点的磁场强度大小与距离该点距离r的平方成反比，与电流I和直导线长度l成正比。
即：B ∝ I / r^2B ∝ l示例：一根长度为0.3m的直导线通以电流2A，求离直导线0.1m处的磁场强度。
解题过程：根据问题的描述，可知I = 2A，l = 0.3m，r = 0.1m。
代入公式 B ∝ I / r^2，可得：B = (2A) / (0.1m)^2 = 200A/m^2因此，在离该直导线0.1m处的磁场强度为200A/m^2。
问题二：一根长为l，截面积为A的螺线管，导线上通以电流I。
求螺线管内部某一点处的磁感应强度B与导线电流I、螺线管长度l以及螺线管内部点到该螺线管距离r之间的关系。
解析：螺线管可以看作由无数个匝数组成的线圈。
根据比奥-萨伐尔定律，螺线管内部某一点处的磁感应强度与导线电流、螺线管长度以及点到该螺线管的距离有关。
根据比奥-萨伐尔定律，磁感应强度B正比于导线电流I和螺线管长度l，反比于点到该螺线管的距离r。
即：B ∝ I / rB ∝ l示例：一根螺线管长度为0.4m，导线电流为2A，求螺线管内部距离导线0.1m 处的磁感应强度。
解题过程：根据问题的描述，可知I = 2A，l = 0.4m，r = 0.1m。
代入公式 B ∝ I / r，可得：B = (2A) / (0.1m) = 20A/m因此，在距离导线0.1m处的螺线管内部的磁感应强度为20A/m。
高中物理：磁场黑科技-单方向动量定理解磁场问题
单方向动量定理解磁场问题金题试做经典题目你来挑战 例.如图所示，匀强磁场的感应强度为B ，宽度为d ，两平行边界为CD 和EF ．一电子从CD 边界外侧以速率v 0垂直匀强磁场射入，入射方向与CD 边界间夹角为θ．已知电子的质量为m ，电荷量为e ，为使电子能从磁场的另一侧EF 射出，则电子的速率v 0至少为（）A 、m(1Bed+cosθ) B 、m(1Bed−cosθ) C 、m(1Bed +sinθ)D 、m(1Bed −sinθ)名师点拨【问题识别】带电粒子在匀强磁场中运动的问题，对于一段圆弧运动轨迹，题中涉及某一长度和初末速度方向时，可采用单方向动量定理求解。
【方法提炼】匀强磁场中一电荷量为q ，质量为m 的带电粒子，对于其在洛伦兹力作用下的匀速圆周运动，我们可以将它的速度v 和洛伦兹力f 分别分解至x 、y 方向，得到v x 、v y 和f x 、f y 。
由洛伦兹力性质及运动的独立性知：=f Bqvx y ，=f Bqv y x 对任意一段运动过程，式中f x 、v y 、（亦即将等式两边f y 、v x 均为变量，故取它们对时间的平均值，再同时乘以时间同时对时间进行积分）有：f t Bqv t ⋅=⋅x y ，⋅=⋅f t Bqv t y x可得x I Bqy =y ，I Bqx =式中x 、y 为水平、竖直方向的位移，I x 、I y 即洛伦兹力在x 、y 方向的冲量。
再由单一方向的动量定理知，某方向洛伦兹力应等于粒子在该方向的动量变化量，即质量乘以速度差。
故有： =∆Bqy m v x ，=∆Bqx m v y以上即为带电粒子在匀强磁场运动问题求解的重要技巧——单方向动量定理。
【补充说明】1. 此方法在选择题中可直接使用，在复杂解答题中需要先证明再使用。
2.注意动量定理对应的方向为速度变化量Δv 的方向，而位移方向和它们是垂直的。
3. 式中x 、y 、Δv x 、Δv y 均取大小即可，但速度差Δv x 、Δv y 的计算中，要注意该方向上的初末速度分量是同向还是反向，同向时应将二者的大小相减（大减小），反向时应将二者的大小相加。
高中物理(磁场)理解拓展辅导讲义与典型例题答案解析
1．磁感应强度B 磁感应强度可以采用如下三种定义方式： （1） B 的方向垂直于正电荷所受最大磁力的方向与电荷运动方向组成的平面，并满足右旋关系，即B v q F ⨯=.当v 垂直于B 时，电荷所受磁力最大(m F ),B 的大小等于单位试探电荷以单位速率运动时所受的最大磁力，即qv F B m /=，如图12-1所示.（2）B 的方向垂直于电流元所受最大磁力的方向与电流元方向组成的平面，并满足右旋关系，即B l Id F d ⨯=.当l d 垂直于B 时，电流元的受磁力最大，B 的大小等于单位电流元所受的最大磁力，即Idl F B m /=，如图12-2所示.（3）B 的方向垂直于线圈所受最大力矩的方向与磁矩方向所组成的平面，并满足右旋关系，即B m M ⨯=，当m 垂直于B 时，线圈所受力矩最大（m M ），B 的大小等于单位磁矩所受的最大力矩，即m M B m /=，如图12-3所示.理解与拓展：⑴ 磁感应强度B 是反映磁场（对运动电荷或电流有作用力）性质的基本量，它的重要性相当于电场中的E .它是一个矢量，一般是空间和时间的函数，磁场中某一点的B ，只依赖于磁场本身在该点的特性．⑵ 上述三种B 的定义都是等效的，方向都与小磁针N 极受力方向相同，大小也是一样的，因为有I d l qv =，l d F M m m '=，l Idld IS m '==，所以m M I d l F qv F B m m m ///===.相应的三个定义式B v q F m ⨯=，B l Id F m ⨯=和B m M m ⨯=也是可以互相推导的．2．磁场中的高斯定理 在磁场中通过任意封闭曲面的磁通量恒为零，即 0=∙=Φ⎰S d B SmF m Bv（a ）q 图12-1F mB Id l（b ） 图12-2M Bm（c ） 图12-3理解与拓展：⑴ 同静电场中引入电场线一样，磁场中可以引入磁感应线(B 线)，并规定它在某点的切线方向表示该处B 的方向，垂直穿过某点附近单位面积磁感应线的条数为B 的大小．⑵ 高斯定理反映了磁场的无源性.即磁感应线是连续的，在任何地方都不可断，磁场是无源场．假若B 线在某点中断，就一定能作出包围该点但B 通量不为零的闭合面.这是高斯定理所不允许的，场线中断的地方是场源，B 线不中断，说明磁场是无源场，它的本质是认为没有磁荷．⑶ 高斯定理的适用范围：它是由毕奥-萨伐尔定律导出的，它的适用条件也应当是稳恒电流的磁场，进一步的研究指出，高斯定理可以推广到任意非稳恒电流激发的磁场，但这时毕奥-萨伐尔定律不再成立．⑷ 通过某一有限面S 的磁通量可表示为 ⎰⎰=∙=ΦSSm dS B S d B θcos3．毕奥-萨伐尔定律如图12-4所示，电流元l Id 在距它为r的场点P 处产生的磁感应强度B d 为304r rl Id B d⨯=πμ毕奥-萨伐尔定律仅对线电流元的空间适用，即电流通过的横截面的线度远小于其到待求场点的距离，所以不存在0→r 时∞→B d 的困惑。
高中物理磁场经典习题(题型分类)含答案
高中物理磁场经典习题(题型分类)含答案题组一1.在xOy平面内，y≥0的区域有垂直于平面向里的匀强磁场，磁感应强度为B。
一质量为m、带电量大小为q的粒子从原点O沿与x轴正方向成60°角方向以速度v射入。
粒子的重力不计。
求带电粒子在磁场中运动的时间和带电粒子离开磁场时的位置。
2.如图所示，abcd是一个正方形的盒子，在cd边的中点有一小孔e。
盒子中存有沿ad方向的匀强电场，场强大小为E。
一粒子源不断地从a处的小孔沿ab方向向盒内发射相同的带电粒子，粒子的初速度为v，经电场作用后恰好从e处的小孔射出。
现撤去电场，在盒子中加一方向垂直于纸面的匀强磁场，磁感应强度大小为B。
粒子仍恰好从e孔射出。
不考虑带电粒子的重力和粒子之间的相互作用。
1）所加的磁场的方向是什么？2）电场强度E与磁感应强度B的比值是多少？题组二4.如图所示的坐标平面内，在y轴的左侧存在垂直纸面向外、磁感应强度大小为B1 = 0.20 T的匀强磁场，在y轴的右侧存在垂直纸面向里、宽度d=0.125 m的匀强磁场B2.某时刻一质量为m=2.0×10^-8 kg、电量为q=+4.0×10^-4 C的带电微粒（重力可忽略不计），从x轴上坐标为（-0.25 m，0）的P点以速度v=2.0×10^3 m/s沿y轴正方向运动。
试求：1）微粒在y轴的左侧磁场中运动的轨道半径；2）微粒第一次经过y轴时速度方向与y轴正方向的夹角；3）要使微粒不能从右侧磁场边界飞出，B2应满足的条件。
5.图中左边有一对平行金属板，两板相距为d，电压为U；两板之间有匀强磁场，磁场应强度大小为B，方向平行于板面并垂直于纸面朝里。
图中右边有一边长为a的正三角形区域EFG（EF边与金属板垂直），在此区域内及其边界上也有匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里。
假设一系列电荷量为q的正离子沿平行于金属板面，垂直于磁场的方向射入金属板之间，沿同一方向射出金属板之间的区域，并经EF边中点H射入磁场区域。
高中物理电磁场经典高考例题
1.（20分）如图甲，在圆柱形区域内存在一方向竖直向下、磁感应强度大小为B 的匀强磁场，在此区域内，沿水平面固定一半径为r 的圆环形光滑细玻璃管，环心0在区域中心。
一质量为m 、带电量为q （q>0）的小球，在管内沿逆时针方向（从上向下看）做圆周运动。
已知磁感应强度大小B 随时间t 的变化关系如图乙所示，其中002m T qB π=。
设小球在运动过程中电量保持不变，对原磁场的影响可忽略。
（1）在t=0到t=T 0 这段时间内，小球不受细管侧壁的作用力，求小球的速度大小V 0；（2）在竖直向下的磁感应强度增大过程中，将产生涡旋电场，其电场线是在水平面内一系列沿逆时针方向的同心圆，同一条电场线上各点的场强大小相等。
试求t=T 0 到t=1.5T 0 这段时间内：①细管内涡旋电场的场强大小E ；②电场力对小球做的功W 。
2．如图所示，一只用绝缘材料制成的半径为R 的半球形碗倒扣在水平面上，其内壁上有一质量为m 的带正电小球，在竖直向上的电场力F =2mg 的作用下静止在距碗口R 54高处。
已知小球与碗之间的动摩擦因数为μ，则碗对小球的弹力与摩擦力的大小分别为-----------------3．（22分）如图所示，在xOy 平面的第一象限内，分布有沿x 轴负方向的场强E =34×104N/C 的匀强电场，第四象限内分布有垂直纸面向里的磁感应强度B 1=0.2 T的匀强磁场，第二、三象限内分布有垂直纸面向里的磁感应强度B 2的匀强磁场。
在x 轴上有一个垂直于y 轴的平板OM ，平板上开有一个小孔P ，P 处连接有一段长度d =lcm 内径不计的准直管，管内由于静电屏蔽没有电场。
y 轴负方向上距O的粒子源S 可以向第四象限平面内各个方向发射a 粒子，假设发射的a 粒子速度大小v 均为2×105m ／s ，打到平板和准直管管壁上的a 粒子均被吸收。
已知a 粒子带正电，比荷为5q m=×l07C ／kg ，重力不计，求：(1)a 粒子在第四象限的磁场中运动时的轨道半径和粒子从S 到达P 孔的时间；(2) 除了通过准直管的a 粒子外，为使其余a 粒子都不能进入电场，平板OM 的长度至少是多长？(3) 经过准直管进入电场中运动的a 粒子，第一次到达y 轴的位置与O 点的距离；(4) 要使离开电场的a 粒子能回到粒子源S 处，磁感应强度B 2应为多大？4.(多选题)如图所示，在垂直纸面向里的水平匀强磁场中，水平放置一根粗糙绝缘细直杆，有一重力不可忽略，中间带有小孔的正电小球套在细杆上。
高中物理精典例题解析专题(带电粒子在磁场中的运动)
高中物理精典例题解析专题(带电粒子在磁场中的运动)【例1】 磁流体发电机原理图如右。
等离子体高速从左向右喷射，两极板间有如图方向的匀强磁场。
该发电机哪个极板为正极？两板间最大电压为多少？()解：由左手定则，正、负离子受的洛伦兹力分别向上、向下。
所以上极板为正。
正、负极板间会产生电场。
当刚进入的正负离子受的洛伦兹力与电场力等值反向时，达到最大电压：U=Bdv 。
当外电路断开时，这也就是电动势E 。
当外电路接通时，极板上的电荷量减小，板间场强减小，洛伦兹力将大于电场力，进入的正负离子又将发生偏转。
这时电动势仍是E=Bdv ，但路端电压将小于Bdv 。
在定性分析时特别需要注意的是：⑴正负离子速度方向相同时，在同一磁场中受洛伦兹力方向相反。
⑵外电路接通时，电路中有电流，洛伦兹力大于电场力，两板间电压将小于Bdv ，但电动势不变（和所有电源一样，电动势是电源本身的性质。
）⑶注意在带电粒子偏转聚集在极板上以后新产生的电场的分析。
在外电路断开时最终将达到平衡态。
【例2】 半导体靠自由电子（带负电）和空穴（相当于带正电）导电，分为p 型和n 型两种。
p 型中空穴为多数载流子；n 型中自由电子为多数载流子。
用以下实验可以判定一块半导体材料是p 型还是n 型：将材料放在匀强磁场中，通以图示方向的电流I ，用电压表判定上下两个表面的电势高低，若上极板电势高，就是p 型半导体；若下极板电势高，就是n 型半导体。
试分析原因。
解：分别判定空穴和自由电子所受的洛伦兹力的方向，由于四指指电流方向，都向右，所以洛伦兹力方向都向上，它们都将向上偏转。
p 型半导体中空穴多，上极板的电势高；n 型半导体中自由电子多，上极板电势低。
注意：当电流方向相同时，正、负离子在同一个磁场中的所受的洛伦兹力方向相同，所以偏转方向相同。
3.洛伦兹力大小的计算带电粒子在匀强磁场中仅受洛伦兹力而做匀速圆周运动时，洛伦兹力充当向心力，由此可以推导出该圆周运动的半径公式和周期公式： Bqm T Bq mv r π2,==【例3】 如图直线MN 上方有磁感应强度为B 的匀强磁场。
2025年高考物理总复习专题九磁场第1讲磁场、磁场对电流的作用
第1讲磁场、磁场对电流的作用知识巩固练1.(2023年佛山模拟)如图(俯视图)，在竖直向下、磁感应强度大小为2 T的匀强磁场中，有一根长0.4 m的金属棒ABC从中点B处折成60°角静置于光滑水平面上，当给棒通以由A 到C、大小为5 A的电流时，该棒所受安培力为()A.方向水平向右，大小为4.0 NB.方向水平向左，大小为4.0 NC.方向水平向右，大小为2.0 ND.方向水平向左，大小为2.0 N【答案】D【解析】金属棒的有效长度为AC，根据几何知识得L=0.2 m，根据安培力公式得F=BIL=2×5×0.2=2 N，根据左手定则可判定安培力水平向左，故A、B、C错误，D正确.2.(2023年北京昌平二模)如图所示为电流天平，可以用来测量匀强磁场的磁感应强度.它的右臂挂有一个矩形线圈，匝数为N，底边长为L，下部悬在匀强磁场中，线圈平面与磁场垂直.当线圈中通有电流I时，调节砝码使两臂达到平衡；然后使电流反向、大小不变，这时需要在左盘中增加质量为m的砝码，才能使两臂达到新的平衡.所测磁场的磁感强度B的大小为()A.mg2NIL B.2mgNILC.NIL2mgD.2NILmg【答案】A【解析】根据平衡条件有mg=2NBIL，解得B=mg2NIL，A正确.3.(2022年华师附中测试)(多选)在匀强磁场中放入一条通电短导线，并将它固定.然后改变导线中通入的电流，画出该导线所受安培力的大小F与通过导线电流I的关系图像，其中图A为曲线.M、N各代表一组F、I的数据.则在下列四幅图中，你认为可能正确的是()A BC D【答案】BD【解析】在匀强磁场中，通电导线受到的安培力为F=BIL sin θ，当电流方向与磁场方向平行时，安培力为0.当电流方向与磁场方向不平行时，在匀强磁场中，安培力与电流大小成正比，F-I图像为过原点的直线.故B、D正确.4.如图所示，水平导轨接有电源，导轨上固定有三根用同种材料制作的导体棒a、b、c，其中b最短，c为直径与b等长的半圆，导体的电阻与其长度成正比，导轨电阻不计.现将装置置于向下的匀强磁场中，接通电源后，三根导体棒中均有电流通过，则它们受到安培力的大小关系为() A.F a＞F b=F c B.F a=F b＞F cC.F a=F b=F cD.F a＞F b＞F c【答案】B【解析】导体棒a、b、c的有效长度相等，但c的电阻大于a、b，所以通过c 的电流小于a、b.由F=BIL，可知B正确，A、C、D错误.5.如图所示，在匀强磁场中，有一个正六边形线框.现给线框通电，正六边形线框中依次相邻的四条边受到的安培力的合力大小是F，则正六边形线框的每条边受到的安培力的大小为()F B.F C.√3F D.2FA.√33【答案】A【解析】根据左手定则，依次相邻的四条边中相对的两条边受的安培力等大反向合力为零，中间相邻的两条边受安培力方向夹角为60°，每边受安培力设为F1，则2F1cos F，A正确.30°=F，可得F1=√33综合提升练6.(2023年朝阳模拟)如图甲所示，在匀强磁场中，质量为m、长为L的导体棒用两根等长绝缘细线悬挂于同一水平线上的O、O'两点，两细线均与导体棒垂直.图乙中直角坐标系的x 轴与导体棒及OO'平行，z轴竖直向上.若导体棒中通以沿x轴正方向、大小为I的电流，导体棒静止时细线与竖直方向夹角为θ.则磁感应强度可能()A.沿x轴正方向，大小为mgILB.沿y轴正方向，大小为mgcos θILC.沿z轴正方向，大小为mgtan θILD.沿细线向下，大小为mgsin θIL【答案】D【解析】若磁感应强度沿x轴正方向，与电流方向同向，导体棒不受安培力.导体棒不可能在图示位置保持静止，A错误；若磁感应强度沿y轴正方向，由左手定则，导体棒受安培力竖直向上，导体棒不可能在图示位置保持静止，B错误；沿z轴正方向，由左手定则，导体棒受安培力水平向左，导体棒不可能在图示位置保持静止，C错误；沿细线向下，大小为mgsin θ，安培力大小F安=mg sin θ，方向与细线垂直斜向右上方.安培力与细线的拉力IL的合力恰好与重力平衡.且导体棒静止时细线与竖直方向夹角为θ，D正确.7.(多选)如图所示，两平行导轨ab，cd竖直放置在匀强磁场中，匀强磁场方向竖直向上，将一根金属棒PQ放在导轨上使其水平且始终与导轨保持良好接触.现在金属棒PQ中通以变化的电流I，同时释放金属棒PQ使其运动.已知电流I随时间t变化的关系式为I=kt(k为常数，k＞0)，金属棒与导轨间存在摩擦.则下面关于棒的速度v、加速度a随时间t变化的关系图像中，可能正确的有()A B C D，F f=μF N=μF安【答案】AD【解析】根据牛顿第二定律，得金属棒的加速度a=mg-F fm=μBIL=μBLkt，联立解得加速度a=g-μBLkt，与时间呈线性关系，且t=0时，a=g，故A正确，mB错误；因为开始加速度方向向下，与速度方向相同，做加速运动，加速度逐渐减小，即做加速度逐渐减小的加速运动，然后加速度方向向上且逐渐增大，做加速度逐渐增大的减速运动，故C错误，D正确.8.(2023年大同模拟)(多选)如图所示，正三角形的三个顶点a、b、c处，各有一条垂直于纸面的长直导线.a、c处导线的电流大小相等，方向垂直纸面向外，b处导线电流是a、c处导线电流的2倍，方向垂直纸面向里.已知长直导线在其周围某点产生磁场的磁感应强度与电流成正比、与该点到导线的距离成反比.关于b、c处导线所受的安培力，下列表述正确的是()A.方向相反B.方向夹角为60°C.大小的比值为√3D.大小的比值为2【答案】AD【解析】如图所示，结合几何关系知b、c处导线所受安培力方向均在平行纸面方向，方向相反，A正确，B错误；设导线长度为L，导线a在b处的磁感应强度大小为B，结合几何关系知b处磁感应强度为B合=√3B，b导线受安培力为F安=B合(2I)L=2√3BIL，c处磁感应强度为B'合=√3B，c导线受安培力为F'安=B'合IL=√3BIL，联立解得F 安F'安=2，C错误，D 正确.9.如图所示，在磁感应强度B=1 T，方向竖直向下的匀强磁场中，有一个与水平面成θ=37°角的导电滑轨，滑轨上放置一个可自由移动的金属杆ab.已知接在滑轨中的电源电动势E=12 V，内阻不计.ab杆长L=0.5 m，质量m=0.2 kg，杆与滑轨间的动摩擦因数μ=0.1，滑轨与ab 杆的电阻忽略不计.要使ab杆在滑轨上保持静止，求滑动变阻器R的阻值的变化范围(g取10 m/s2，sin 37°=0.6，cos 37°=0.8，可认为最大静摩擦力等于滑动摩擦力，结果保留1位有效数字).解：分别画出ab杆在恰好不下滑和恰好不上滑这两种情况下的受力分析图，如图所示.甲乙当ab杆恰好不下滑时，如图甲所示.由平衡条件，得沿滑轨方向mg sin θ=μF N1+F安1cos θ，垂直滑轨方向F N1=mg cos θ+F安1sin θ，L，解得R1≈5 Ω.而F安1=B ER1当ab杆恰好不上滑时，如图乙所示.由平衡条件，得沿斜面方向mg sin θ+μF N2=F安2cos θ，垂直斜面方向F N2=mg cos θ+F安2sin θ，L，解得R2≈3 Ω.而F安2=B ER2要使ab杆保持静止，R的取值范围是3 Ω≤R≤5 Ω.。
带电粒子在匀强磁场中的运动(12道经典例题)
方法概述3：
带电粒子垂直进入圆形区域的匀强磁场中，只受洛伦兹
力作用的运动轨迹有以下规律：
1、沿半径方向入射的粒子一定沿另一半径方向射出.
证明：如图所示，连接OO′和OB.
因为AO=BO，OO′为两三角形的公共边，AO′=BO′
所以△AOO′≌△BOO′
所以O′B⊥OB
即OB为 AB 的切线，
电荷射出的方向得证.
三、双边界问题
例3.如图所示，宽度为d的有界匀强磁场，其磁感应强度为B， MM′和NN′是它的两条边界线.现有质量为m、电荷量为q的带
负电粒子沿图示方向垂直磁场方向射入，要使粒子不能从边 界NN′射出，则粒子入射速率v的最大值是（ ）
A. qBd m
B. 2+ 2 qBd
m
C. qBd 2m
解：(1)由左手定则可知物块带负电荷． (2)当物块离开斜面时，物块对斜面压力为0，受力如
图所示，则：qvB－mgcos30°＝0，解得v＝3.46 m/s. (3)由动能定理得：mgsin30°·L＝ mv2，解得物块
在斜面上滑行的最大距离L＝1.2 m.
七、带电体在洛伦兹力作用下的直线运动
例9.如图所示，匀强电场方向水平向右，匀强磁场方向垂直 于纸面向里，一质量为m、带电荷量为q的微粒以速度v与磁 场方向垂直，与电场成45°角射入复合场中，恰能做匀速 直线运动，求电场强度E和磁感应强度B的大小．
分析：本题已知轨迹上两点的速度方向即轨迹的切线方
向，就可以确定圆心的位置，再由此解出半径.
解：因为速度方向改变30°，因此此段轨迹所对应的圆
心角为30°，如图所示，由几何关系可得：
半径 R=2dBiblioteka 再由半径公式 R = mv
高二物理磁场经典例题
高二物理磁场经典例题1.一个导线在均匀磁场中受力，磁场方向垂直于导线方向。
如果磁场强度增加，则导线上的安培力的变化情况如何？答案：导线上的安培力将增大。
2.在电流为I的长直导线附近，距离导线d处的磁感应强度为B。
如果将导线的电流加倍，则距离导线d处的磁感应强度如何变化？答案：距离导线d处的磁感应强度也将加倍。
3.一个半径为r的圆形线圈通以电流I，位于均匀磁场中。
求线圈上任意一点的磁感应强度。
答案：线圈上任意一点的磁感应强度为B=μ₀*I/(2*r)，其中μ₀为真空中的磁导率。
4.两根平行长直导线，电流分别为I₁和I₂，它们的间距为d。
求两导线之间的相互作用力。
答案：两导线之间的相互作用力为F=μ₀*I₁*I₂/(2*π*d)，其中μ₀为真空中的磁导率。
5.一根长直导线通以电流I，与之平行的一段长度为L的导线距离它为d。
求这一段导线受到的安培力。
答案：这一段导线受到的安培力为F=μ₀*I²*L/(2*π*d)，其中μ₀为真空中的磁导率。
6.一个充满铜棒的长直螺线管通以电流I，螺线管的半径为R，匝数为N。
求铜棒两端的电势差。
答案：铜棒两端的电势差为ΔV=B*L*v，其中B为磁感应强度，L为铜棒的长度，v 为铜棒在磁场中的速度。
7.一个充满铜棒的长直螺线管通以电流I，螺线管的半径为R，匝数为N。
求铜棒受到的洛伦兹力。
答案：铜棒受到的洛伦兹力为F=B*I*L，其中B为磁感应强度，L为铜棒的长度。
8.一台电动机的转子中有N个线圈，每个线圈的面积为A，总电阻为R。
转子在磁场中以角速度ω旋转。
求电动机输出的电功率。
答案：电动机输出的电功率为P=N*B²*A*ω²*R，其中B为磁感应强度。
9.一个半径为r的螺线管通以电流I，磁场方向与螺线管轴线平行。
求螺线管内部的磁感应强度。
答案：螺线管内部的磁感应强度为B=μ₀*I*N/L，其中μ₀为真空中的磁导率，N为螺线管的匝数，L为螺线管的长度。
人教版高二物理(选修31)几种常见的磁场典型例题深度分析(含解析)
人教版高二物理（选修31）几种常见的磁场典型例题深度分析（含解析）3.3几种常见的磁场典范例题深度剖析【例1】一细长的小磁针，放在一螺线管的轴线上，N极在管内，S极在管外。
若此小磁针可左右自由移动，则当螺线管通以图所示电流时，小磁针将怎样移动？剖析：正确解题思路是：当螺线管通电后，根据右手螺旋定则鉴定出管内、外磁感线偏向如图所示，管内外a、b两处磁场偏向向右，管内b处磁感线漫衍较密，管处a处磁感线漫衍较稀。
根据磁场力的性质知：小磁针N极在b处受力偏向向右，且作用力较大；小磁针S极在a处受力向左，且作用力较小，因而小磁针所受的磁场力的合力偏向向右。
点评：“同名磁极相斥、异名磁极相吸”只适合于磁体间外部相互作用的环境，适用环境存在范畴性；而磁场力的性质：“磁体N极受力偏向与所在处磁场偏向相同”敷衍磁极间内部或外部作用总是普遍适用的.【例2】如图所示，一束带电粒子沿水平偏向飞过小磁针的上方，并与磁针指向平行，能使小磁针的N极转向读者，那么这束带电粒子可能是_______A.向右飞行的正离子束B.向左飞行的正离子束C.向右飞行的负离子束D.向左飞行的负离子束剖析：小磁针的N极指向读者，说明小磁针所在处的磁场偏向是指向读者，由安培定则可确定出带电粒子形成的电流偏向向左，这向左的电流可能是向左飞行的正离子形成，也可能是向右飞行的负离子形成，故正确答案为B、C答案：BC☆对安培分子电流假说的理解【例3】关于磁现象的电本质，下列说法中正确的是_______A.磁与电精密关联，有磁必有电，有电必有磁B.不管是磁体的磁场还是电流的磁场都来源于电荷的运动C.永久磁铁的磁性不是由运动电荷产生的D.根据安培假说可知，磁体内分子电流总是存在的，因此，任何磁体都不会失去磁性 剖析：磁与电是精密关联的，但“磁生电”“电生磁”都有一定的条件，运动的电荷产生磁场，但一个稳定的点电荷的周围就没有磁场，分子电流假说展现了磁现象的电本质，磁铁的磁场和电流的磁场一样都是由运动电荷产生的，磁体内部只有当分子电流取向概略一致时，就显示出磁性，当分子电流取向不一致时，就没有磁性，所以本题的正确答案为B 。
高中物理电磁学磁场经典大题例题
(每日一练)高中物理电磁学磁场经典大题例题单选题1、如图所示，在M、N处存在与纸面垂直，且通有大小相等、方向相反电流的长直导线，已知a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等。
下列说法正确的是（）A．O点处的磁感应强度为零B．a、b两点处的的磁感应强度方向相反C．c、d两点处的磁感应强度方向相同D．a、c两点处的磁感应强度方向不同答案：C解析：A．a、b、c、d四个点的磁感应强度均为M、N两长直导线在各点的磁感应强度的叠加，由安培定则可知，M、N在O点处磁感应强度的方向相同，合磁感应强度竖直向下，不为零，故A错误；B．M在a处产生的磁场方向竖直向下，在b处产生的磁场方向竖直向下，N在a处产生的磁场方向竖直向下，b处产生的磁场方向竖直向下，根据场强的叠加知，a、b两点处磁感应强度大小相等，方向相同，故B错误；C．M在c处产生的磁场方向垂直于cM偏向右下，在d处产生的磁场方向垂直dM偏向左下，N在c处产生的磁场方向垂直于cN偏向左下，在d处产生的磁场方向垂直于dN偏向右下，根据平行四边形定则，知c处的磁场方向竖直向下，d处的磁场方向竖直向下，且合场强大小相等，故C正确；D．由以上分析可知，a、c两点处磁感应强度的方向都竖直向下，方向相同，故D错误。
故选C。
2、如图所示，竖直线MN∥PQ，MN与PQ间距离为a，其间存在垂直纸面向里的匀强磁场，磁感应强度为B，O 是MN上一点，O处有一粒子源，某时刻放出大量速率均为v（方向均垂直磁场方向）、比荷一定的带负电粒子（粒子重力及粒子间的相互作用力不计），已知沿图中与MN成θ=60°角射出的粒子恰好垂直PQ射出磁场，则粒子在磁场中运动的最长时间为（）A．πa3v B．√3πa3vC．4πa3v D．2πav答案：C解析：当θ=60°时，粒子的运动轨迹如图甲所示，根据几何关系有a=R sin30°解得R=2a设带电粒子在磁场中运动轨迹所对的圆心角为α，则其在磁场中运行的时间为t=α2πT即α越大，粒子在磁场中运行的时间越长，α最大时粒子的运行轨迹恰好与磁场的右边界相切，如图乙所示，因R=2a，此时圆心角αm为120°，即最长运行时间为T3，因T=2πRv=4πav所以粒子在磁场中运动的最长时间为4πa3v。
(完整版)高中物理电磁感应经典例题总结
1. 如图，金属棒ab 置于水平放置的 U 形光滑导轨上，在ef 右侧存在有界匀强磁 场B ，磁场方向垂直导轨平面向下， 在ef 左侧的无磁场区域 cdef 内有一半径很小的金属圆环L ,圆环与导轨在同一平面内。
当金属棒ab 在水平恒力F 作用下从磁场左边界ef 处由静止开始向右运动后，圆环 L 有 _______________ （填收缩、扩 张）趋势，圆环内产生的感应电流 __________________ （填变大、变小、不变） 答案：收缩，变小解析：由于金属棒ab 在恒力F 的作用下向右运动，则 abcd 回路中产生逆时针方向的感应电流，则在圆环处产 生垂直于只面向外的磁场，随着金属棒向右加速运动，圆环的磁通量将增大，依据楞次定律可知，圆环将有收 缩的趋势以阻碍圆环的磁通量将增大； 又由于金属棒向右运动的加速度减小， 单位时间内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小。
2.如图所示，固定位置在同一水平面内的两根平行长直金属导轨的间距为d ，其右端接有阻值为 R 的电阻，整个装置处在竖直向上磁感应强度大小为 B 的匀强磁场中。
一质量为 m （质量分布均匀）的导体杆 ab 垂直于导轨放 置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为u 。
现杆在水平向左、垂直于杆的恒力 F 作用下从静止开始沿导轨运动距离 L 时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直） 。
设杆接入电路的电阻为r ,导轨电阻不计，重力加速度大小为g 。
则此过程aF 1C.恒力F 做的功与摩擦力做的功之和等于杆动能的变化量 D •恒力F 做的功与安倍力做的功之和大于杆动能的变化量q-BdL ，B 对；在棒从开始到达到最大速度的过程中由动能定理有：R r R r R r W FW f W 安E K ，其中W f mg ，W 安 Q ，恒力F 做的功与摩擦力做的功之和等于杆动能的变化量与回路产生的焦耳热之和， C 错；恒力F 做的功与安倍力做的功之和等于于杆动能的变化量与克服摩擦力 做的功之和，D 对。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁场专题7．【东北师大附中2011届高三第三次模底】如图所示，MN 是一荧光屏，当带电粒子打到荧光屏上时，荧光屏能够发光。
MN 的上方有磁感应强度为B 的匀强磁场，磁场方向垂直纸面向里。
P 为屏上的一小孔，PQ 与MN 垂直。
一群质量为m 、带电荷量q 的粒子（不计重力），以相同的速率v ，从P 处沿垂直于磁场方向射入磁场区域，且分布在与PQ 夹角为θ的范围内，不计粒子间的相互作用。
则以下说法正确的是（ ）A ．在荧光屏上将出现一个圆形亮斑，其半径为mv qB B ．在荧光屏上将出现一个条形亮线，其长度为()21cos mv qBθ- C ．在荧光屏上将出现一个半圆形亮斑，其半径为mv qBD ．在荧光屏上将出现一个条形亮线，其长度为()21sin mv qB θ- 10．【东北师大附中2011届高三第三次模底】如图，电源电动势为E ，内阻为r ，滑动变阻器电阻为R ，开关闭合。
两平行极板间有匀强磁场，一带电粒子正好以速度v 匀速穿过两板。
以下说法正确的是（忽略带电粒子的重力）（ ）A ．保持开关闭合，将滑片P 向上滑动一点，粒子将可能从下极板边缘射出B ．保持开关闭合，将滑片P 向下滑动一点，粒子将可能从下极板边缘射出C ．保持开关闭合，将a 极板向下移动一点，粒子将继续沿直线穿出D ．如果将开关断开，粒子将继续沿直线穿出4．【辽宁省丹东市四校协作体2011届高三第二次联合考试】如图所示，一粒子源位于一边长为a 的正三角形ABC 的中点O 处，可以在三角形所在的平面内向各个方向发射出速度大小为v 、质量为m 、电荷量为q 的带电粒子，整个三角形位于垂直于△ABC 的匀强磁场中，若使任意方向射出的带电粒子均不能射出三角形区域，则磁感应强度的最小值为 （ ）A ．mv qaB ．2mv qa QC ．23mv qaD ．43mv qa [答案] D[解析] 如图所示带电粒子不能射出三角形区域的最小半径是r ＝12·a 2tan30°＝312a ，由qvB ＝m v 2r 得，最小的磁感应强度是B ＝43mv qa．6．【辽宁省丹东市四校协作体2011届高三第二次联合考试】如图所示，用一块金属板折成横截面为“”形的金属槽放置在磁感应强度为B 的匀强磁场中，并以速率v 1向右匀速运动，从槽口右侧射入的带电微粒的速率是v 2，如果微粒进入槽后恰能做匀速圆周运动，则微粒做匀速圆周运动的轨道半径r 和周期T 分别为 （ ）A ．v 1v 2g ，2πv 2gB ．v 1v 2g ，2πv 1gC ．v 1g ，2πv 1gD ．v 1g ，2πv 2g10．【辽宁省丹东市四校协作体2011届高三第二次联合考试】如图所示，质量为m ，带电荷量为＋q 的P 环套在固定的水平长直绝缘杆上，整个装置处在垂直于杆的水平匀强磁场中，磁感应强度大小为B ．现给环一向右的初速度v 0⎝⎛⎭⎫v 0>mg qB ，则（ ）A ．环将向右减速，最后匀速B ．环将向右减速，最后停止运动C ．从环开始运动到最后达到稳定状态，损失的机械能是12mv 20D ．从环开始运动到最后达到稳定状态，损失的机械能是12mv 20－12m ⎝⎛⎭⎫mg qB 2 10．[答案] AD[解析] 环在向右运动过程中受重力mg ，洛伦兹力F ，杆对环的支持力、摩擦力作用，由于v 0>mg qB，∴qv 0B >mg ，在竖直方向有qvB ＝mg ＋F N ，在水平方向存在向左的摩擦力作用，所以环的速度越来越小，当F N ＝0时，F f ＝0，环将作速度v 1＝mg qB的匀速直线运动，A 对B 错，从环开始运动到最后达到稳定状态，损失的机械能为动能的减少，即12mv 20－12m ⎝⎛⎭⎫mg qB 2，故D 对C 错，正确答案为A D ．10．【2011届山东省寿光市高三第一学期抽测】带电粒子以速度v 沿四方向射入一横截面为正方形的区域．BC 均为该正方形两边的中点，如图所示，不计粒子的重力．当区域内有竖直方向的匀强电场E 时，粒子从A 点飞出，所用时间为t1：当区域内有垂直于纸面向里的磁感应强度为B 的匀强磁场时，粒子也从B 点飞出，所用时间为t2，下列说法正确的是AD12．【合肥一中及其联谊学校2011届高三第三次全省大联考】如图所示，在厚铅板P 表面中心放置一很小的放射源么，能从A 点向各个方向放出相同速度的粒子。
厚铅板P 的左侧有垂直纸面纸面向里的匀强磁场，磁感应强度为B ，范围足够大，在A 处上方L 处有一涂荧光材料的金属条Q ，并与P 垂直。
若金属条Q 受到粒子的冲击而出现荧光的部分集中在CD 间，且CD= 3 L ，粒子质量为m 、电荷量为q ，则( )A ．粒子在磁场中作圆周运动的半径为R= 3 LB ．运动到C 点的粒子进入磁场时速度方向与PQ 边界相垂直C ．粒子在磁场中运动的最长时间为t max =2πm/qBD ．粒子在磁场中运动的最短时间为 t min =2πm/qB19．【皖南八校2011届高三第二次联考】带电小球以一定的初速度v 0竖直向上抛出，能够达到的最大高度为h l ；若加上水平方向的匀强磁场，且保持初速度仍为v o ，小球上升的最大高度为h 2；若加上水平方向的匀强电场，且保持初速度仍为v 。
，小球上升的的最大高度为h 3，如图所示．不计空气阻力，则A ．h 1=h 2=h 3B ．h 1>h 2>h 3C ．h 1=h 2>h 3D ．h 1=h 3>h 2答案：D 由竖直上抛运动的最大高度公式得：1h =g V 220。
当小球在磁场中运动到最高点时，小球应有水平速度，由能量守恒得：mgh 2+E k =21mV 02= mgh 1，所以1h ＞2h 。
当加上电场时，由运动的分解可知：在竖直方向上有，V 02=2gh 3 ，所以1h =3h 。
20．【2010-2011学年度安庆联考理科综合】如图所示的速度选择器中，存在相互正交的匀强电场、磁场，磁感应强度为B ，电场强度为 E ，带电粒子（不计重力）射人场区时的速度为 v 0 。
下列判断不正确的是（ ）A ．只有带正电且以速度V 0=E/B ，才能从S1孔射入，才能从S2孔射出B . 若带电粒子从 S2孔射人，则粒子不可能沿直线穿过场区C .如果带负电粒子从 S1孔沿图示方向以速度 v 0 ＜E/B 射人，那么其电势能将逐渐减少D.无论是带正电还是带负电的粒子，若从 S2孔沿虚线射人，其动能都一定增加12. 【洛阳市2010-2011学年高三年级统一考试】如图９甲所示是回旋加速器的示意图，其核心部分是两个D 形金属盒，在加速带电粒子时，两金属盒置于匀强磁场中，并分别与高频电源相连。
带电粒子在磁场中运动的动能E K随时间ｔ的变化规律如图乙所示，若忽略带电粒子在电场中的加速时间，则下列判断中正确的是A.高频电源的变化周期应该等于ｔｎ－ｔｎ－１B.在E k —t 图中应有t 4-t 3=t 3-t 2=t 2-t 1C.粒子加速次数越多，粒子获得的最大动能一定越大D.不同粒子获得的最大动能都相同考点：回旋加速器的工作原理：磁场使粒子做圆周运动，对粒子不做功，电场对粒子做功每次做的功相等，高频电源变化的周期与带电粒子在磁场中运动的周期相同。
且与半径无关。
粒子获得的最大速度由qB mv R =知只与加速器的半径有关，则m B R q E km 2222=。
每次获得的动能qU E k =1。
加速的总时间qB m E E t k km π21⨯= 13．【洛阳市2010-2011学年高三年级统一考试】物体导电是由其中的自由电荷定向移动引起的，这些可以移动的自由电荷又叫载流子。
金属导体的载流子是自由电子，现代广泛应用的半导体材料分为两大类：一类是N型半导体，它的载流子为电子；另一类是P型半导体，它的载流子为“空穴”，相当于带正电的粒子，如果把某种材料制成的长方体放在匀强磁场中，磁场方向如图10所示，且与前后侧面垂直，长方体中通有方向水平向右的电流，设长方体的上下表面M、N的电势分别为φM和φN，则下列判断中正确的是A．如果是P型半导体，有φM>φN B．如果是N型半导体，有φM<φNC．如果是P型半导体，有φM<φD．如果是金属导体，有φM<φ18，【重庆市万州区2011届高三第一次诊断】如图所示，半径为R的光滑圆弧轨道处在匀强磁场中，磁场方向垂直纸面（纸面为竖直平面）向里。
两个质量为m、带电量均为q的正电荷小球，分别从距圆弧最低点A高度为h处，同时静止释放后沿轨道运动。
下列说法正确的是A：两球可能在轨道最低点A点左侧相遇B：两球可能在轨道最低点A点相遇C：两球可能在轨道最低点A点右侧相遇D：两球一定在轨道最低点A点左侧相遇19．【2011年佛山市普通高中高三教学质量检测一】1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。
若速度相同的同一束粒子由左端射入质谱仪后的运动轨迹如图所示，则下列相关说法中正确的是：A．该束带电粒子带负电B．速度选择器的P1极板带正电C．在B2磁场中运动半径越大的粒子，质量越大D．在B2磁场中运动半径越大的粒子，荷质比qm越小11．【长宁区2011届第一学期高三年级期末考】在赤道上某处有一支避雷针．当带有负电的乌云经过避雷针上方时，避雷针开始放电形成瞬间电流，则地磁场对避雷针的作用力的方向为A．正东B．正西C．正南D．正北16.【闸北区2011届第一学期高三年级期末考】北半球海洋某处，地磁场水平分量B1=0.8×10－4T，竖直分量B2=0.5×10－4T，海水向北流动。
海洋工作者测量海水的流速时，将两极板竖直插入此处海水中，保持两极板正对且垂线沿东西方向，两极板相距L=20 m，如图所示。
与两极板相连的电压表（可看作理想电压表）示数为U=0.2 mV，则（）A.西侧极板电势高，东侧极板电势低，且海水的流速大小为0.125 m/sB.西侧极板电势高，东侧极板电势低，且海水的流速大小为0.2 m/smVL西东C.西侧极板电势低，东侧极板电势高，且海水的流速大小为0.125 m/sD.西侧极板电势低，东侧极板电势高，且海水的流速大小为0.2 m/s10. 【北京市石景山区2011届高三第一学期期末考】 物理学家欧姆在探究通过导体的电流和电压、电阻关系时，因无电源和电流表，利用金属在冷水和热水中产生电动势代替电源，用小磁针的偏转检测电流，具体的做法是：在地磁场作用下处于水平静止的小磁针上方，平行于小磁针水平放置一直导线，当该导线中通有电流时，小磁针会发生偏转．某兴趣研究小组在得知直线电流在某点产生的磁场与通过直导线的电流成正比的正确结论后重现了该实验，他们发现：当通过导线电流为1I 时，小磁针偏转了︒30；当通过导线电流为2I 时，小磁针偏转了︒60，则下列说法中正确的是（ ）Ａ．123I I = Ｂ．122I I = Ｃ．123I I = Ｄ．无法确定13．【杨浦区2011届第一学期高三年级期末考】物理学家法拉第在研究电磁学时，亲手做过许多实验，如右图所示的就是著名的电磁旋转实验．它的现象是：如果载流导线附近只有磁铁的一个极，磁铁就会围绕导线旋转；反之，载流导线也会围绕单独的某一磁极旋转．这一装置实际上就是最早的电动机．图中a 是可动磁铁，b是固定导线，c 是可动导线，d 是固定磁铁．图中黑色部分表示汞，下部接在电源上，则从上向下看，a 、c 旋转的情况是（A ）a 顺时针，c 逆时针． （B ）a 逆时针，c 顺时针．（C ）a 逆时针，c 逆时针． （D ）a 顺时针，c 顺时针．11．【北京朝阳区2011届第一学期期末统考】如图所示，在正方形区域abcd 内有一垂直纸面向里的匀强磁场，一束电子以大小不同的速率垂直于ad 边且垂直于磁场射入磁场区域，下列判断正确的是 A ．在磁场中运动时间越长的电子，其运动轨迹越长B ．在磁场中运动时间相同的电子，其运动轨迹一定重合C ．不同运动速率的电子，在磁场中的运动时间一定不相同D ．在磁场中运动时间越长的电子，其运动轨迹所对应的圆心角越大１2. 【北京市房山区2011届高三第一学期期末考】如图所示，在匀强磁场Ｂ的区域内有一光滑倾斜金属导轨，倾角为θ，导轨间距为Ｌ，在其上垂直导轨放置一根质量为m 的导线，接以如图所示的电源，电流强度为Ｉ，通电导线恰好静止，则匀强磁场的磁感强度必须满足一定条件,下述所给条件正确的是. Ａ.Ｂ＝mgsin θ／ＩＬ，方向垂直斜面向上 Ｂ.Ｂ＝mgcos θ／ＩＬ，方向垂直斜面向下Ｃ.Ｂ＝mg/ＩＬ，方向沿斜面水平向左Ｄ.Ｂ＝mgtg θ／ＩＬ，方向竖直向上13．【北京市房山区2011届高三第一学期期末考】如图所示，虚线区域内存在着电场强度为E 的匀强电场和磁感强度为B 的匀强磁场，已知从左方水平射入的电子穿过这一× × × × × × × × × × × × × × × × v B d a b c θθ区域时未发生偏转，设重力忽略不计，则这区域内的E和B的方向可能是下列叙述中的①E和B都沿水平方向，并与电子运动方向相同②.E和B都沿水平方向，并与电子运动方向相反③．E竖直向上，B垂直纸面向外④．E竖直向上，B垂直纸面向里A、①④B、②④C、①②③D、①②④6．【北京市海淀区2011届高三第一学期期末考】在我们生活的地球周围，每时每刻都会有大量的由带电粒子组成的宇宙射线向地球射来，地球磁场可以有效地改变这些宇宙射线中大多数带电粒子的运动方向，使它们不能到达地面，这对地球上的生命有十分重要的意义。
