两级负反馈放大电路要点
负反馈放大电路实验报告
一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。
二、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、万用表5、晶体三极管3DG6×2(β＝50～100)或9011×2 电阻器、电容器若干。
三、实验原理负反馈放大器有四种组态，即电压串联、电压并联、电流串联、电流并联。
本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。
1、图3-1为带有负反馈的两级阻容耦合放大电路，在电路中通过f R 把输出电压O U 引回到输入端，加在晶体管T1的发射极上，在发射极电阻1F R 上形成反馈电压f U 。
根据反馈的判断法可知，它属于电压串联负反馈。
带有电压串联负反馈的两级阻容耦合放大器主要性能指标如下①闭环电压放大倍数：u u uuf F A 1A A +=其中I O u U U A /=——基本放大器(无反馈)的电压放大倍数，即开环电压放大倍数。
u u F A +1——反馈深度，它的大小决定了负反馈对放大器性能改善的程度。
②反馈系数：F1f F1u R R R F +=③输入电阻：i u u if R F A R )1(+=，i R ——基本放大器的输入电阻④输出电阻：uuO Oof F A 1R R +=，of R ：基本放大器的输出电阻 uo A ：基本放大器∞=L R 时的电压放大倍数 ①在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令0=O U ，此时f R 相当于并联在1F R 上。
②在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端(T1管的射极)开路，此时)1F f R R +（相当于并接在输出端。
可近似认为f R 并接在输出端。
根据上述规律，就可得到所要求的如图3-2所示的基本放大器。
四、实验步骤1、测量静态工作点数模实验箱按图3-3连接实验电路，模拟电子技术实验箱按图3-4连接实验电 路，首先取 适量，频率为1KHz 左右，调节电位器使放大器的输出不出现失真，然后使 (即断开信号源的输出连接线)，用万用表直流电压档分别测量第一级、第二级的静态工作点，记入表3-1。
负反馈放大电路实验报告
实验二 由分立元件构成的负反馈放大电路一、实验目的1．了解N 沟道结型场效应管的特性和工作原理； 2．熟悉两级放大电路的设计和调试方法； 3．理解负反馈对放大电路性能的影响。
二、实验任务设计和实现一个由N 沟道结型场效应管和NPN 型晶体管组成的两级负反馈放大电路。
结型场效应管的型号是2N5486，晶体管的型号是9011。
三、实验内容1. 基本要求：利用两级放大电路构成电压并联负反馈放大电路。
（1）静态和动态参数要求1）放大电路的静态电流I DQ 和I CQ 均约为2mA ；结型场效应管的管压降U GDQ < - 4V ，晶体管的管压降U CEQ = 2～3V ；2）开环时，两级放大电路的输入电阻要大于90kΩ，以反馈电阻作为负载时的电压放大倍数的数值 ≥ 120；3）闭环电压放大倍数为10so sf -≈=U U A u 。
（2）参考电路1）电压并联负反馈放大电路方框图如图1所示，R 模拟信号源的内阻；R f 为反馈电阻，取值为100 kΩ。
图1 电压并联负反馈放大电路方框图2）两级放大电路的参考电路如图2所示。
图中R g3选择910kΩ，R g1、R g2应大于100kΩ；C 1～C 3容量为10μF ，C e 容量为47μF 。
考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入端和输出端分别并联反馈电阻R f ，见图2，理由详见“五 附录－2”。
图2 两级放大电路实验时也可以采用其它电路形式构成两级放大电路。
3.3k Ω（3）实验方法与步骤 1）两级放大电路的调试a. 电路图：（具体参数已标明）¸b. 静态工作点的调试实验方法：用数字万用表进行测量相应的静态工作点，基本的直流电路原理。
第一级电路：调整电阻参数， 4.2s R k ≈Ω，使得静态工作点满足：I DQ 约为2mA ，U GDQ< - 4V 。
记录并计算电路参数及静态工作点的相关数据（I DQ ，U GSQ ，U A ，U S 、U GDQ ）。
两级阻容耦合负反馈放大电路Multisim仿真分析

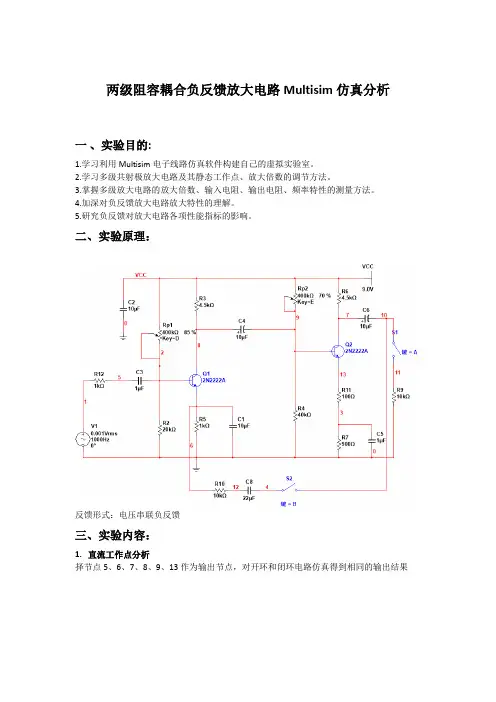

两级阻容耦合负反馈放大电路Multisim仿真分析一、实验目的:1.学习利用Multisim电子线路仿真软件构建自己的虚拟实验室。
2.学习多级共射极放大电路及其静态工作点、放大倍数的调节方法。
3.掌握多级放大电路的放大倍数、输入电阻、输出电阻、频率特性的测量方法。
4.加深对负反馈放大电路放大特性的理解。
5.研究负反馈对放大电路各项性能指标的影响。
二、实验原理：反馈形式：电压串联负反馈三、实验内容：1.直流工作点分析择节点5、6、7、8、9、13作为输出节点，对开环和闭环电路仿真得到相同的输出结果2.负反馈对放大电路性能的影响主要有五个方面1.降低放大倍数2.提高放大倍数的稳定性3.改善波形失真4.展宽通频带5.对放大电路的输入电阻和输出电阻的影响2.1放大电路稳定性分析在电路输入端5、输出端10同时接入交流电压表，按B键选择有无引入负反馈，按A 键选择有无负载电阻R9接入。
表1 输出电压与电压放大倍数的测量结果U o、A u的测量J1U i (mV) U o (mV) A u= U o /U i无反馈（J2断开）断开97.207 2030 20.883 闭合105.452 1524 14.452负反馈（J2闭合）断开30.563 446.583 14.612闭合37.128 414.451 11.163从而稳定了电压放大倍数。
此外，基本放大电路在空载和负载状态下，得到的输出电压相差很大，而接入负反馈后，负载接入与否对输出电压影响很小。
2.2非线性失真分析按B键断开开关S2使电路处在开环状态，双击示波器观察输出波形。
如图所示，调节信号源电压的幅值（频率不变），使输出波形出现非线性失真，在输出端利用失真度测试仪测得其失真系数为18.484%。
开关S2闭合引入负反馈，可见输出波形幅度减小，失真度测试仪显示失真系数为0.158%，因此引入负反馈后非线性失真得到明显改善。
(a)开环输出电压非线性失真 (b)电压串联负反馈失真减小2.3 幅频特性分析打开S2开关，选择simulate→analyses→AC Analysis，在弹出的对话框的“Prequency Parameters”选项卡中将“开始频率”和“终止频率”分别设置为1Hz和1GHz，在“Output”选项卡中选择输出节点10进行仿真，得到无反馈的频率特性。
EDA设计实验二 负反馈放大器设计与仿真
实验二负反馈放大器设计与仿真1.实验目的（1）熟悉两级放大电路设计方法。
（2）掌握在放大电路中引入负反馈的方法。
（3）掌握放大器性能指标的测量方法。
（4）加深理解负反馈对电路性能的影响（5）进一步熟悉利用Multisim仿真软件辅助电路设计的过程。
2.实验要求1）设计一个阻容耦合两极电压放大电路，要求信号源频率10kHz(峰值1mv)，负载电阻1kΩ,电压增益大于100。
2）给电路引入电压串联负反馈：①测试负反馈接入前后电路的放大倍数，输入输出电阻和频率特性。
②改变输入信号幅度，观察负反馈对电路非线性失真的影响。
3.实验内容反馈接入前的实验原理图：1.放大倍数：Au=0.075V/0.707mV=106.0822.输入电阻：Ri=0.707mV/94.48nA=7.483kΩ3.输出电阻：Ro=0.707V/143.311nA=4.934kΩ4.频率特性：fL=357.094Hz,fH=529.108kHz输出开始出现失真时的输入信号幅度：19.807mV反馈接入后的实验电路：开关闭合之后：1.放大倍数：Af=7.005mV/0.707mV=9.9082.输入电阻：Ri=0.707mV/0.198uA=3.57kΩ3.输出电阻：Ro=0.707mV/0.096mA=7.364Ω4.频率特性：fL=67.134Hz,fH=6.212MHz输出开始出现失真时的输入信号幅度≈197mV4.理论值分析由于三极管2N2222A的β=220，所以反馈接入前第一级rbe1=rb+βVT/Ic=6.7kΩ第二级rbe2=rb+βVT/Ic=6.5kΩ第二级输入电阻Ri’=R8||(R7+40%R13)||rbe2=3.65kΩ放大倍数Au=βR4||Ri’*R9||R12/([rbe1+(1+β)R1]rbe2)=107.034输入电阻Ri=R3||(R2+30%R5)||[rbe1+(1+β)R1]=7.484kΩ输出电阻Ro=R9=5.1kΩ反馈接入后：F=0.101放大倍数Af=Au/(1+AuF)=9.056输入电阻Rif=R3||(R2+30%R5)||(1+AuF)Ri=3.621kΩ输出电阻Rof=Ro/(1+AoF)=7.425Ω所以可以得出结论Af≈1/F5.实验结果分析由仿真结果以及理论计算值可以看出，接入负反馈后，放大倍数明显下降,输入电阻变化不明显，输出电阻明显下降，原因是接入电压并联负反馈之后，输出电压基本稳定而输出电流由于负反馈的增加而变大，导致输出电阻变小。
负反馈积分放大电路
负反馈积分放大电路摘要：一、负反馈积分放大电路的概念二、负反馈积分放大电路的特点三、负反馈积分放大电路的应用四、负反馈积分放大电路的注意事项正文：负反馈积分放大电路是一种将输入信号积分并输出，同时通过负反馈机制对电路增益进行调整的电路。
它广泛应用于各种电子设备中，如音频放大器、通信放大器等。
一、负反馈积分放大电路的概念负反馈积分放大电路是一种模拟电子电路，它利用负反馈机制对电路增益进行调整，从而使输出信号更稳定。
它主要由输入电阻、运算放大器、积分器、反馈电阻等组成。
二、负反馈积分放大电路的特点1.稳定性好：由于采用了负反馈机制，电路的增益稳定，输出信号波动小。
2.线性度好：电路的线性度较高，能够满足大多数应用场景的需求。
3.噪声抑制能力强：负反馈积分放大电路能够有效地抑制噪声，提高输出信号的质量。
4.输入阻抗高：电路的输入阻抗较高，对输入信号的影响较小。
三、负反馈积分放大电路的应用1.音频放大器：负反馈积分放大电路常用于音频放大器中，对音频信号进行放大，从而提高音频信号的响度。
2.通信放大器：在通信系统中，负反馈积分放大电路用于放大微弱信号，从而延长传输距离。
3.传感器信号处理：在各种传感器信号处理电路中，负反馈积分放大电路用于对传感器信号进行放大、积分处理，提高传感器的灵敏度。
四、负反馈积分放大电路的注意事项1.电路设计时，应选择合适的运算放大器和反馈电阻，以保证电路的稳定性和线性度。
2.在使用过程中，要注意电路的输入和输出阻抗，避免因阻抗不匹配导致的信号损失或反射。
3.为了提高电路的稳定性，可以采用多重反馈结构或添加稳定器等方法。
综上所述，负反馈积分放大电路具有稳定性好、线性度好、噪声抑制能力强等优点，广泛应用于音频放大器、通信放大器等电子设备中。
两级阻容耦合负反馈放大电路实验报告
两级阻容耦合负反馈放大电路实验报告以两级阻容耦合负反馈放大电路实验报告为标题引言：本实验通过搭建两级阻容耦合负反馈放大电路，研究其放大特性及负反馈对电路性能的影响。
通过实验数据的测量和分析，进一步理解负反馈放大电路的原理和应用。
一、实验目的本实验的主要目的是探究两级阻容耦合负反馈放大电路的特性，并验证负反馈对电路增益和频率响应的影响。
二、实验器材1. 信号发生器2. 两级阻容耦合放大电路实验箱3. 示波器4. 直流稳压电源5. 万用表6. 电阻、电容等元器件三、实验步骤与数据记录1. 按照电路图搭建两级阻容耦合放大电路，并接通电源。
2. 调节信号发生器输出频率为1000Hz，幅值为200mVrms。
3. 使用示波器测量输入信号Vin和输出信号Vout的幅值。
4. 记录不同频率下的输入输出数据。
5. 改变电路参数，如电阻、电容的数值，重复步骤2-4，得到更多数据。
四、实验数据分析1. 绘制输入输出电压的频率响应曲线。
2. 计算增益的幅值和相位随频率变化的情况。
3. 分析负反馈对电路增益和频率响应的影响。
五、实验结果与讨论通过实验数据分析，我们得到了两级阻容耦合放大电路的频率响应曲线。
曲线显示出在低频时，电路具有较大的增益，随着频率的增加，增益逐渐下降。
这是由于电容的作用导致高频信号的衰减。
同时，我们观察到在整个频率范围内，电路的相位随频率的变化而变化。
负反馈对电路的影响主要体现在增益的稳定性和频率响应的改善上。
通过引入负反馈，可以减小电路的增益变化范围，使得电路在不同频率下都能保持较稳定的增益。
此外，负反馈还可以改善电路的频率响应特性，使得电路在更宽的频率范围内具有较平坦的响应。
六、实验结论通过本实验，我们深入了解了两级阻容耦合负反馈放大电路的特性。
实验结果表明，负反馈对电路的增益和频率响应具有显著的影响。
负反馈可以稳定电路的增益，并改善其频率响应特性，使得电路在更广泛的应用中具有更好的性能。
七、实验总结本实验通过实际搭建电路并测量数据，深入理解了两级阻容耦合负反馈放大电路的原理和特性。
两级放大电路增加频率范围的方法
增加频率范围的方法可以通过两级放大电路来实现。
以下是一种常见的方法：
1. 使用高增益的放大器：选择具有高增益的放大器作为两级放大电路的核心。
高增益的放大器可以增强输入信号的幅度，从而扩大频率范围。
2. 使用带宽较宽的放大器：选择具有较宽带宽的放大器，可以使信号在更广泛的频率范围内保持较高的增益。
这样可以确保信号在整个频率范围内都能得到放大。
3. 使用负反馈：在两级放大电路中引入负反馈可以提高频率响应。
负反馈可以抑制非线性失真和频率响应的不均匀性，从而使放大电路在更广泛的频率范围内保持较好的性能。
4. 使用合适的耦合电容：在两级放大电路中，合适的耦合电容可以确保信号在不同级之间传递时频率响应的平坦性。
选择合适的耦合电容可以避免信号在频率范围内的衰减或失真。
5. 优化电路设计：通过优化电路的布局和元件选择，可以减少电路中的不良影响，提高频率响应。
例如，减少电路中的电容和电感的影响，选择高速的元件等。
需要注意的是，增加频率范围并不意味着放大电路可以放大所有频率的信号。
放大电路的频率范围仍然受到放大器本身的特性和元件的限制。
因此，在设计和选择放大电路时，需要根据具体应用需求和信号频率范围进行合理的选择和优化。
1。
负反馈放大电路
交流负反馈
无论交流信号还是直流信号都会产生负反馈作用，主要用于稳定放大器的静态工作点、扩展放大器的工作范围等。
直流负反馈
02
负反馈放大电路的性能指标
电压增益
负反馈放大电路的电压增益主要受到反馈网络的影响，它可以通过反馈网络进行精确控制。电压增益越大，放大电路的放大能力越强。
电流增益
负反馈放大电路的电流增益同样受到反馈网络的影响，它也可以通过反馈网络进行精确控制。电流增益越大，放大电路的放大能力越强。
设计步骤与策略
调整元件参数
根据测试结果，调整电阻、电容等元件的数值，优化电路性能。
检查电路性能
通过测试电路的性能指标，如增益、带宽、相位裕度等，确保电路达到预期效果。
确保稳定性
确保负反馈放大电路的稳定性，避免自激振荡等问题。
电路调试与优化
分析设计实例
通过分析实际应用场景中的负反馈放大电路设计，如音频放大器、传感器放大器等，了解不同应用场景下的设计特点和要求。
负反馈放大电路在音频放大器中的另一种应用是实现多级放大，将微弱的音频信号逐级放大，最终输出足够大的声音。这种应用中，负反馈放大电路可以减小各级放大器之间的耦合阻抗，提高信号的传递效率和稳定性。
音频放大器
视频放大器是一种用于放大视频信号的电子设备，通常用于电视、电影、视频监控等场合。在视频放大器中，负反馈放大电路可以提高视频信号的质量和稳定性，减小失真和噪声，同时提高设备的增益和带宽。
非线性失真
负反馈放大电路的谐波失真主要受到放大器和反馈网络的影响。在负反馈的情况下，放大器和反馈网络会对不同频率的信号进行不同程度的衰减，从而导致谐波失真。
谐波失真
失真
热噪声
负反馈放大电路的热噪声主要受到放大器和反馈网络的影响。在负反馈的情况下，放大器和反馈网络会对不同频率的信号进行不同程度的衰减，从而导致热噪声。
两级负反馈放大器实训指导
两级负反馈放大器实训指导（特别提醒：实验电路图中可能存在有的元器件数值与实验电路板中的不相同，实验时应以实验电路板中的为准。
另外，由于元器件老化、湿度变化、温度变化等诸多因素的影响所致，实验电路板中所标的元器件数值也可能与元器件的实际数值不一致。
有的元器件虽然已经坏了，但仅凭肉眼看不出来。
因此，在每次实验前，应该先对元器件（尤其是电阻、电容、三极管）进行单个元件的测量（注意避免与其它元器件或人体串联或并联在一块测量）。
并记下元器件的实际数值。
否则，实验测得的数值与计算出的数值可能无法进行科学分析。
）两级负反馈放大器实验电路板实物照片一．实验目的1．加深了解电压串联负反馈对放大器性能的影响。
2．掌握负反馈放大器性能指标的测量方法。
3．学习静态工作点的调试方法，训练按图接线和查线的能力，进一步熟悉仪器使用方法。
二．实验原理负反馈在电子电路中有着非常广泛的应用。
虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态参数，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。
因此，几乎所有的实用放大器都带有负反馈。
负反馈放大器有四种组态，即电压串联，电压并联，电流串联，电流并联。
本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。
1．图4—1为带有负反馈的两级阻容耦合放大电路，在电路中通过电阻R13把输出电压Uo引回到输入端，加在晶体管V1的发射极上，在发射极电阻R5上形成反馈电压Uf。
根据反馈的判断法可知，它属于电压串联负反馈。
C 2200μF13 1414V CC 172图4—1 两级负反馈放大器实验板电路图主要性能指标如下 (1)闭环电压放大倍数A vfVV VVf F A A A +=1其中 A v =U o /U i ——基本放大器(无反馈)的电压放大倍数，即开环电压放大倍数。
1+A v F v ——反馈深度，它的大小决定了负反馈对放大器性能改善的程度。
(2) 反馈系数11F f F V R R R F +=(3) 输入电阻 r 1f =(1+A v F v )r i 'r i '——基本放大器的输入电阻(不包括偏置电阻) (4) 输出电阻VVO oor F A r r +=1r o ——基本放大器的输出电阻。
两级负反馈放大器实验报告(河南机电学校)
实验六两级阻容耦合反馈放大电路的调试一、实验目的（1）研究负反馈对放大器性能的影响；（2）掌握反馈放大器性能的测试方法。
(3) 加深对负反馈放大器工作原理的理解。
二、实验器材低频信号发生器一台、交流毫伏表一台、示波器一台、直流稳压电源一台、电路板一块、元器件若干。
三、预习要求（1）认真阅读实验内容要求，复习负反馈电路有关内容。
（2）复习负反馈对放大器有哪些影响。
（3）图6-1电路中晶体管β值为100，计算该放大器开环和闭环电压放大倍数。
四、实验原理与参考电路实验电路如图1所示。
图6-1负反馈放大电路放大电路中引入负反馈后的放大倍数称为闭环放大倍数A，而不存在负反馈的放f大电路（又称基本放大电路）的放大倍数称为开环放大倍数A，反馈网络的反馈系数为F，这三者之间的关系为负反馈对放大电路的性能的影响主要体现在输入电阻，输出电阻，频带非线性失真，稳定性这几个方面，而对性能的改善程度是用反馈深度来决定的，本实验电路的反馈深度为（1+AF），它的数值取决于反馈网络的元件参数和基本放大电路的放大倍数。
在阻容耦合放大器中，因有电抗元件存在，电压放大倍数将随信号频率而变，在高低频段放大倍数均会随着频率的变化而有所下级，在低频段，下限截止频率由耦合电容和发射极旁路电容决定，在高频段，上限截止频率由极间电容效应决定，通频带BW =fH－fL，引入负反馈后，可使放大器的通频带得到扩展。
五、实验内容与步骤1. 调整电路的工作状态1将输入信号（频率为1khz）介入放大器的Ui输入端，反复调节输入信号和俩及放大器基极的片基上的偏置电阻，用示波器观察输出波形，使其不失真，达到最佳工作点（Uce工作范围很宽，UCE约为4——5V）．并保持不变。
2．测量两极负反馈对放大器性能指标⑴图1电路开环，逐渐增大Vi幅度，使输出信号出现失真3．测量放大器的通频带⑴将电路先开环，选择Vi 适当幅度（频率为1KHZ）使输出信号在示波器上有满幅正弦波显示。
两级负反馈放大电路
2012~ 2013 学年第二学期《模拟电子技术基础》课程设计报告题目：两级负反馈放大电路专业：电子信息工程班级： 11信息（1）班组成员：陶轮魏伟姚姚葛自立余俊明徐龙张超龙钱叶辉指导教师：吴慧电气工程学院2013年6月5 日任务书两极负反馈放大电路摘要负反馈是一种以电路来改善电路的重要方法之一，它能有效的改善放大器的性能，负反馈理论和负反馈技术在电子电路中得到了极其广泛的应用。
所以对负反馈放大电路研究方法的探究就显得特别重要且具有一定的实际意义。
本设计原理是利用具有放大特性的元件，如三极管，三极管加上电流后输入端的微小变化引起输出端的较大变化，再通过负反馈网络求得净输入量的值，通过仿真观察出波形图。
此次主要设计步骤有方案的设计与论证，反馈方式的选择，电路的设计与绘制，以及运用Multisim进行仿真测试设计电路的性能。
而电路设计中所采用的三极管、电阻等元器件都是比较容易见到和使用到的，故为电路的操作、测试、分析等工作都带来方便。
关键字：负反馈；放大器；电阻目录第一章方案设计与论证 (1)1.设计原理： (1)第二章负反馈对放大器各项性能指标的影响 (2)1．反馈方式的选择 (2)2．电路的确定 (2)3．放大管的选择 (2)4．电容的选择 (2)第三章单元电路设计与参数计算 (3)1.第一级放大电路参数设定 (3)2．第二级放大电路参数设定 (4)3、总原理图 (5)图3.3 (5)第四章性能测试与分析 (6)1.负反馈放大器放大倍数的测试： (6)2．测放大电路的频率特性： (7)第五章结论与心得 (9)1.实验结论 (9)2.心得体会 (9)参考文献 (10)附录 (11)答辩记录及评分表 (12)第一章 方案设计与论证1.设计原理：负反馈放大电路原理框图 1.1图中X 表示电压或电流信号；箭头表示信号传输的方向；符号¤表示输入求和，+、–表示输入信号 与反馈信号是相减关系（负反馈），即放大电路的净输入信号为:id i f X X X =-基本放大电路的增益（开环增益）为:/o id A X X =反馈系数为:/f o F X X =负反馈放大电路的增益（闭环增益）为:/f o i A X X =第二章 负反馈对放大器各项性能指标的影响负反馈的电路形式很多，但就基本形式来说，可以分为4种：即电流串联负反馈；电压串联负反馈 ；电流并联负反馈；电压并联负反馈。
负反馈 放大电路原理
实验三负反馈放大电路一、实验目的（1）加深理解负反馈放大电路的工作原理及电压串联负反馈对放大电路性能的影响。
（2）了解负反馈放大电路的一般测试方法。
（3）学习放大器频率特性的测试方法。
二、实验原理由于晶体管的参数会随着环境温度的改变而改变，不仅放大器的工作点、放大倍数不稳定，还存在失真和干扰等问题。
为了改善放大器的这些性能，常在放大电路中引入反馈环节。
根据输出端取样方式和输入端比较方式的不同，可以将负反馈放大器分为四种基本组态：电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈。
实验电路如图2-6-1所示，这是一个两级阻容耦合放大器。
当电阻R f的左端接地时，为基本放大电路；当电阻R f的左端与T1的发射极相连时，为电压串联负反馈放大电路。
电压串联负反馈电路对基本放大电路的性能改善作用是：提高了放大电路的稳定性，降低了电压放大倍数，提高了输入电阻，降低了输出电阻，拓展了频带和改善了非线性失真等。
三、预习要求（1）复习电压串联负反馈电路的工作原理及其对基本放大电路性能的影响。
（2）复习基本放大电路及负反馈电路放大倍数的估算方法。
（3）认真阅读本书第一章第四节中有关放大电路性能参数的测量技术。
（4）写出预习报告，准备好实验数据记录表格。
四、实验仪器与设备（1）直流稳压电源1台（2）信号发生器1台（3）交直流毫伏毫安表1台（4）负反馈放大电路模块1块五、实验内容及步骤1．静态工作点的测量（1）实验电路如图2-6-1所示，熟悉电路中各元件的位置。
将稳压电源输出的12V电压接到实验板上，并用毫伏毫安表的直流挡测量12V。
（2）调节电位器R p，使电路第一级的集电极电压U C1＝9V，用毫伏毫安表测量T1和T2的各极电压，将结果记入表2-6-1中。
表2-6-1静态工作点的测量数据2．基本放大电路各项性能的测量（1）将电阻R f左端接地，使电路构成基本放大电路。
（2）测量放大倍数A u、输入电阻R i和输出电阻R o从电路u S输入端送入f＝1kHz的正弦波信号，调节信号发生器的“幅度调节”旋钮，用毫伏毫安表的交流挡测量u I端的输入电压。
负反馈放大电路实验总结
负反馈放大电路实验总结在本次实验中，我们研究了负反馈放大电路的基本原理和特性。
负反馈放大电路是一种常见的放大电路，可以通过改变电路的反馈方式来提高电路的性能，例如增加稳定性、降低失真等。
本实验通过搭建负反馈放大电路并进行电路参数测量，验证了负反馈放大电路的特性。
实验步骤：1. 准备工作：搭建实验电路所需的电路板、电阻、电容等元件。
2. 搭建负反馈放大电路：按照实验要求连接电路板上的元件，搭建负反馈放大电路。
3. 测量电路参数：使用信号发生器提供输入信号，通过示波器测量放大电路的输入和输出信号，记录幅度和相位差。
4. 改变反馈方式：通过改变电路中的反馈元件，比较不同反馈方式下电路的性能差异。
实验结果：通过实验测量，我们得到了负反馈放大电路的输入输出特性曲线。
在实验中，我们可以观察到以下几个重要的特性：1. 增益稳定性：负反馈放大电路能够通过反馈路径将输入信号的一部分反馈到输入端，从而抑制电路的增益变化。
通过改变反馈比例，我们可以得到不同的增益值。
实验结果表明，增加反馈比例可以显著提高电路的增益稳定性。
2. 频率特性：在实验中，我们还可以观察到负反馈放大电路的频率特性。
通过测量输入和输出信号的幅度和相位差，我们可以得到电路的频率响应曲线。
实验结果表明，在一定频率范围内，负反馈放大电路的频率响应是平坦的，增益基本保持不变。
3. 失真情况：负反馈放大电路可以有效降低电路的失真。
在实验中，我们可以通过测量电路输入和输出信号的波形来观察电路的失真情况。
实验结果表明，负反馈放大电路的失真程度较低，能够更好地保持输入信号的准确度。
实验总结：通过本次实验，我们深入了解了负反馈放大电路的原理和特性。
负反馈放大电路的特点在于增加了电路的稳定性、降低了失真等方面的优点。
实验结果表明，通过改变反馈比例和反馈方式，可以调整电路的性能，以满足不同应用场景的需求。
在实际应用中，负反馈放大电路被广泛应用于音频放大器、运算放大器等领域。
两级放大器及负反馈放大器
那么： fHf=（1+ Am FV）fH
fCf=fC/(1+ Am FV)
3、放大器幅频特性的测量:
单管阻容耦合放大电路的幅频特性曲线如图 :Aum为中频 电压放大倍数，通常规定电压放大倍数随频率变化下降到中频 放大倍数的 0.707 Aum所对应的频率分别称为下限频率fL和上 限频率fH，来自通频带 fBW＝ fH － fL
本次实验内容：
1、测量静态工作点（填写表3-1） 调节偏置电阻RW1和RW2，使Uce1≈Uce2=0.5—0.3Vcc 2、测试开环放大器的各项性能指标（填写表3-2） 3、测试负反馈放大器的各项性能指标 （填写表3-2、表3-3 ）
带有电压串联负反馈的两级阻容耦合放大器
1、负反馈对放大器稳定性的影响
开环电压放大倍数：AV=Uo/Ui
反馈系数 :Fv
反馈深度 : 1＋AVFV 闭环电压放大倍数：AVf=AV/反馈深度 上式表明，引入反馈后，放大电路的放大倍数是不带反 馈时的放大倍数的 1/反馈深度 。
2、负反馈对频率响应的影响
模拟电子技术
实验名称 两级放大器及负反馈放大器
一、实验目的 1.了解两级放大器级间的相互关系。 2.研究负反馈对放大器性能的影响。 二、实验原理
多级放大器级间的相互连接最常见的是阻容耦合方式 和直接耦合方式，前者能使各级之间的静态工作点互不影 响，各级工作点可根据信号的要求分别进行调整，应用较 广。 负反馈虽然使放大器的放大倍数降低，但能在多方面 改善放大器的动态指标，如稳定放大倍数，改变输入、输 出电阻，减小非线性失真和展宽通频带等，因此应用最为 广泛。
两级放大电路中的负反馈
两级放大电路中的负反馈一、实验任务（1）验证串联电压负反馈对放大电路的电压放大倍数、频率特性及输入电阻和输出电阻的影响。
（2）自行设计带各种类型负反馈的多级放大电路。
二、实验电路图图3-10 两级阻容耦合负反馈放大电路三、实验指导按上图所示连线。
若H接K，RP2用导线短接，S1合上，A’接D,F地，电路就成为无射极跟随器、无即间电压负反馈的两级阻容耦合放大电路。
1.测量静态工作点Vcc=+12v,A'接D，F接地，调节RP1、RP3，使得Ve1=Ve2,把静态工作点的有关数值记录在表3-13中。
2.放大电路不接入负反馈加信号源电压Us=10mV、f=1kHz，测量中频电压放大倍数Aom及Ro和Ri。
改变信号频率，测量fh和fl，将数据记录在表3-14中。
用实验的方法来测量输出电阻，注意保持Us=10mV不变。
测Ri的时候，要断开HK之间的连线，把有关数据记录在表3-14中。
Acm= ；fh= ;fl= ;3.放大电路接入级间负反馈若H点接K点，BR2短接，S1断开，F点接G点，Ａ＇点接Ｄ点，则电路成为无射极跟随器，但是有级间负反馈的放大电路。
用前述测量方法再测量相关数据并记录在表３－１５和３－１６中。
四、实验表格与数据表3-13 静态工作点的测量实验值计算值放大级βＩｅ（ｍｖ）Ｖｅ（Ｖ）Ｖｃ（Ｖ）Ｒｂｅ（KΩ）Ｖｅ（Ｖ）Ｖｃ（Ｖ）第一级230 1.27 2.3 8.59 6.6第二级230 4.91 2.3 7.16 6.6表3-14 输入输出电阻测量（无级间反馈）Ｕ（Ｖ）Ｕｏｌ（Ｖ）Ｒｏ（ｋΩ）Ｕｓ（mＶ）Ｖｉ（mＶ）Ｒｉ（ｋΩ）Ａｕ测量值 1.33 0.9 0.95 10 6.4 9.1计算值表3-15输入输出电阻测量（有级间反馈）Ｕ（Ｖ）Ｕｏｌ（ｖ）Ｒｏｆ（ｋΩ）Ｕｓ（mＶ）Ｖｉ（mＶ）Ｒｉｆ（ｋΩ）Ａｕｆ测量值0.1 0.09 0.22 10 6.4 9.1 计算值表3-15电压放大倍数和平率特性的测量（有级间反馈）Ｕｆ（m ｖ）Ｕｏｌｆ（mｖ）Ｕｏ２ｆ（mｖ）Ａｕ１ｆＡｕ２ｆＡｕｆＦｌｆ（Ｈｚ）Ｆｌｈ（Ｈｚ）测量值10 0.707 104 0.07 147 10.3计算值五、思考题（１）在双对数坐标纸上，分别绘制不接入和接入级间反馈的幅频特性曲线。
负反馈放大器实验报告
电工电子实验报告学生姓名：朱光耀学生学号：201324122225 系别班级：13电气2报告性质：课程名称：电工电子实验实验项目：负反馈放大器实验地点：实验楼206 实验日期：11月23号成绩评定：教师签名：实验四 负反馈放大器一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。
二、实验原理负反馈在电子电路中有着非常广泛的应用,虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态指标，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。
因此，几乎所有的实用放大器都带有负反馈。
负反馈放大器有四种组态，即电压串联，电压并联，电流串联，电流并联。
本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。
1、图4－1为带有负反馈的两级阻容耦合放大电路，在电路中通过R f 把输出电压u o 引回到输入端，加在晶体管T 1的发射极上，在发射极电阻R F1上形成反馈电压u f 。
根据反馈的判断法可知，它属于电压串联负反馈。
主要性能指标如下 1) 闭环电压放大倍数VV VVf F A 1A A +=其中 A V ＝U O ／U i — 基本放大器（无反馈）的电压放大倍数，即开环电压放大倍数。
图4－1 带有电压串联负反馈的两级阻容耦合放大器2) 反馈系数F1f F1V R R R F +=3) 输入电阻R if ＝(1＋A V F V )R iR i — 基本放大器的输入电阻4) 输出电阻VVO OOf F A 1R R +=R O — 基本放大器的输出电阻A VO — 基本放大器R L ＝∞时的电压放大倍数1) 在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令u O ＝0，此时 R f 相当于并联在R F1上。
2) 在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端（T 1 管的射极）开路，此时（R f ＋R F1）相当于并接在输出端。
含负反馈的两级阻容耦合放大电路设计
含负反馈的两级阻容耦合放大电路设计一实验目的:1.学习利用Electronics Workbench Multisim电子线路仿真软件构建自己的虚拟实验室。
2.学习多级共射极放大电路及其静态工作点、放大倍数的调节方法。
3.掌握多级放大电路的放大倍数、输入电阻、输出电阻、频率特性的测量方法。
4.加深对负反馈放大电路放大特性的理解。
5.研究负反馈对放大电路各项性能指标的影响。
二主要仪器设备:1. 虚拟实验设备⏹操作系统为Windows XP的计算机 1台⏹Electronics Workbench Multisim 8.x～9.x电子线路仿真软件1套.2. 实际工程实验设备⏹模拟实验箱 1台⏹函数信号发生器 1台⏹示波器 1台⏹数字万用表 1台三实验原理及实验电路通常放大电路的放大倍数都是很微弱的,一般为毫伏或微伏数量级.为了推动负载工作,因此要求把几个单级放大电路连接起来,使信号逐级得到放大.因此构成多极放大电路.级间的连接方式叫耦合,如耦合电路是采用电阻,电容耦合的叫阻容耦合放大电路.本试验采用的就是两极阻容耦合放大电路,如图1-1所示.其中两极之间是通过耦合电容C2及偏置电阻连接,由于电容隔直作用,所以两极放大电路的静态工作点可以单独调试测定.两极阻容耦合放大电路的电压放大倍数Au= Au1*Au2从表面看，通过对多个单级放大电路的适当级联，可以实现任意倍数的放大。
似乎放大电路已经没有什么可以研究的了。
但是，问题并不是这么简单。
首先静态工作点与放大倍数是互相影响的，其次，放大倍数与输出电阻也可能互相影响，第三，输入电阻与放大倍数也可能互相影响.在电路中引入负反馈，可以解决这个问题。
如电路图所示.负反馈对放大电路性能主要有五个方面的影响:1.降低放大倍数2.提高放大倍数的稳定性3.改善波形失真4.展宽通频带5.对放大电路的输入电阻和输出电阻的影响四实验预习内容:1预习实验电路的原理,明确实验目的及内容2掌握放大电路的静态和动态的测试方法.3了解实验所需仪器设备的结构性能及使用方法(特别是波特图示仪）4求电路图1-1的静态工作点和电压放大倍数五实验研究分析报告参照实验电路图1-1，完成测量电路的接线，断开反馈支路。
两级放大电路的设计
两级放大电路的设计两级放大电路是指由两个放大器级联组成的电路，常用于放大弱信号以提高信号质量和幅度。
设计两级放大电路需要考虑以下几个方面：电路拓扑结构的选择、放大器的选择、电源的设计、电路稳定性的考虑、反馈电路的设计、输出电阻的设计等。
首先，对于电路拓扑结构的选择，常见的有共射、共基和共集三种基本电路结构。
在选择拓扑结构时，需要根据具体的应用需求来选择，例如是否需要输入输出的阻抗匹配、对放大倍数和频率响应的要求等。
其次，放大器的选择是设计两级放大电路的关键。
在选择放大器时，需要考虑以下几个因素：放大器的增益和频率响应、输入输出的阻抗特性、功耗以及价格等。
常用的放大器包括晶体管放大器、操作放大器等。
在选择晶体管放大器时，需要考虑其工作范围、噪声和失真特性等，而在选择操作放大器时，需要考虑其增益带宽积、输入偏置电流、输入偏置电压等。
第三，电源的设计也是设计两级放大电路的重要一环。
电源的设计应该根据放大器的工作电压要求来确定。
在设计电源时，需要考虑电源的稳定性、噪声抑制、滤波等问题。
为了提高电路的稳定性和减小电源噪声的影响，可以采用稳压电源和滤波电路来实现。
电路稳定性的考虑也很关键。
稳定性主要和放大器的增益和相位特性有关。
为了保证电路的稳定性，可以采用负反馈电路、补偿电路等方法。
负反馈电路可以提高稳定性和线性度，而补偿电路可以提高高频响应，减小相位变化。
反馈电路的设计也需要考虑。
反馈电路可以提高电路的稳定性和线性度，降低失真。
在设计反馈电路时，需要根据具体的应用需求来选择反馈方式，例如电压反馈、电流反馈、电压电流混合反馈等。
反馈电路的设计需要考虑电阻、电容、电感等参数的选择。
最后，输出电阻的设计也是很重要的。
输出电阻是指电路输出端的等效电阻。
当输出电阻足够小时，可以提高电路的输出功率，降低对负载和输入信号源的影响。
输出电阻的设计需要根据具体的应用需求来选择，例如是否需要输出阻抗匹配、对输出功率的要求等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012~ 2013 学年第二学期《模拟电子技术基础》课程设计报告题目：两级负反馈放大电路专业：电子信息工程班级： 11信息（1）班组成员：陶轮魏伟姚姚葛自立余俊明徐龙张超龙钱叶辉指导教师：吴慧电气工程学院2013年6月5 日任务书两极负反馈放大电路摘要负反馈是一种以电路来改善电路的重要方法之一，它能有效的改善放大器的性能，负反馈理论和负反馈技术在电子电路中得到了极其广泛的应用。
所以对负反馈放大电路研究方法的探究就显得特别重要且具有一定的实际意义。
本设计原理是利用具有放大特性的元件，如三极管，三极管加上电流后输入端的微小变化引起输出端的较大变化，再通过负反馈网络求得净输入量的值，通过仿真观察出波形图。
此次主要设计步骤有方案的设计与论证，反馈方式的选择，电路的设计与绘制，以及运用Multisim进行仿真测试设计电路的性能。
而电路设计中所采用的三极管、电阻等元器件都是比较容易见到和使用到的，故为电路的操作、测试、分析等工作都带来方便。
关键字：负反馈；放大器；电阻目录第一章方案设计与论证 (1)1.设计原理： (1)第二章负反馈对放大器各项性能指标的影响 (2)1．反馈方式的选择 (2)2．电路的确定 (2)3．放大管的选择 (2)4．电容的选择 (2)第三章单元电路设计与参数计算 (3)1.第一级放大电路参数设定 (3)2．第二级放大电路参数设定 (4)3、总原理图 (5)图3.3 (5)第四章性能测试与分析 (6)1.负反馈放大器放大倍数的测试： (6)2．测放大电路的频率特性： (7)第五章结论与心得 (9)1.实验结论 (9)2.心得体会 (9)参考文献 (10)附录 (11)答辩记录及评分表 (12)第一章 方案设计与论证1.设计原理：负反馈放大电路原理框图 1.1图中X 表示电压或电流信号；箭头表示信号传输的方向；符号¤表示输入求和，+、–表示输入信号 与反馈信号是相减关系（负反馈），即放大电路的净输入信号为:id i f X X X =-基本放大电路的增益（开环增益）为:/o id A X X =反馈系数为:/f o F X X =负反馈放大电路的增益（闭环增益）为:/f o i A X X =第二章 负反馈对放大器各项性能指标的影响负反馈的电路形式很多，但就基本形式来说，可以分为4种：即电流串联负反馈；电压串联负反馈 ；电流并联负反馈；电压并联负反馈。
一个放大器，加入了负反馈环节后，虽然会牺牲一部分增益，但对放大器一系列性能指标产生很大影响和提高。
因此，可以根据实际情况的需要，引入任一形式的负反馈，从而使放大器的性能符合实际情况的需要。
1． 反馈方式的选择根据信号情况来选择反馈方式，当要求放大电路稳定电压输出时，就需要电压负反馈；当要求放大电路恒流输出时，就要采用电流负反馈。
根据放大电路输出电阻来选择串联或并联方式，当要求放大电路具有高的输入电阻时，采用串联反馈；当要求放大电路具有低的输入电阻时，采用并联反馈。
根据设计要知求此设计采用电压串联负反馈。
2． 电路的确定1）输入级的放大管的静态工作点一般取I E ≤1mA ，U CE =（1～2）V ，不允许取较大的电流，所以输入级应具有较高的输入电阻，故采用共射放大电路。
2） 输出级负载电阻较大，而且主要是输出电压，故采用共集放大电路。
其特点为从信号源索取的电流小而且带负载能力强。
3． 放大管的选择由于Q2需要输出电流的最大值mA I I L LM 4.12==，为了不失真，要求LM E I I 23≥，因此它的射极电流mA I E 4.123⨯≥≈3mA ，由于要求通频带较宽50HZ~100mHZ,故选用2SC2786，其特性频率较高，导通截止特性良好。
4． 电容的选择由于电容对直流量的容抗无穷大，所以信号源与第一级放大电路、第一级与第二级、第二级与负载之间用耦合电容连接没有直流量通过。
旁路电容可产生一个交流分路，将混有高频电流和低频电流的交流电中的高频成分旁路掉，把输入信号中的高频噪声作为率处对象滤除高频杂波，故将第一级的射极并联一个旁路电容。
第三章 单元电路设计与参数计算1.第一级放大电路参数设定图3.1第一级放大电路三极管工作在放大区时满足的条件为：BE U >on U 且CE BE U U ≥ 在电路的直流通路中，节点B 的电流方程为 1R I =2R I +BQ I为了稳定静态工作点，通常是参数的选取满足2R BQ I I 3-1因此，12R R I I ≈，B 点电位为212BQ CC R U V R R ≈+ 3-2式3-2表明基极电位几乎仅决定于21R R 与对CC V 的分压，而与环境温度无关。
为了提高输入电阻而又不致使放大电路倍数太低，应取I E1=1mA ，并选1β=80，则be1r =bb'r +（1+1β）T E1U I =300+(1+80)261=2.256k Ω 利用同样的原则，可得()()11119//1c L o u i be R R UA U r R ββ-==++ 3-3 为了获得高输入电阻，且取A u1=50，取R 4=1.0k Ω,代入A u1=50,求出R 3=5.1K Ω。
为了计算R 5，EQ U =1V ，再利用I E1（R 5+R 4）=EQ U 得出R5=23Ω，选R 5为20Ω。
为了计算2R ，可先求1B I =11c I β≈0.580=0.00625mA=6.25uA由此可得 2124EQ BQB U U R k I -==Ω为了确定阻R 1，利用)(1111C C CC C R R I V U +-=可求得R1≈80Ω2． 第二级放大电路参数设定确定第二级的电路参数。
电路图如图2所示图3.2第二级放大电路为了稳定放大倍数，在电路中引入R9，取R 9=1.0k Ω,由此可求出这级的电压放大倍数Au2因为I E2=1mA,且280β=，所以rbe2=rbb+（1+β2）T E2U I =300+(1+80)261=2.308k又由于第二级为共集放大电路，故A u2≈1代入公式 ()()()()289222891//1//o u i be R R UA U r R R ββ+==++ 3-4 由此可以解得R8=3k Ω。
选取mA I V U C CE 1,32==，则由 1627122CC B B B B BCB V I R I R I I I I I β=++==可解得6762,20R k R k ≈Ω≈Ω。
确定15C C 。
由于有两级电容耦合，根据多级放大器下限截止频率的计算公式f =假设每级下限频率相同，则各级的下限频率应为'1.12LL f =又因为50HZ 所以 ()()()615'1310 4.8216.116 4.8216.123.14L LC F F f R μ-≈=⨯= 因此，选用10F μ电解电容。
3、总原理图图3.3第四章 性能测试与分析用Multisim7软件对负反馈放大器进行仿真分析。
1.负反馈放大器放大倍数的测试：将所有元件及仪器调出并经整理连成仿真电路图。
将图中的负反馈断开，对电路进行仿真，可见无负反馈时的输入输出波形如图4.1.1所示。
无负反馈时的输入、输出波形图4.1.1由图4.1可知无负反馈时输出波形出现了失真现象。
连接负反馈后如图4.1.2所示输入和第二级放大器输出波形。
放大器输入、输出波形图4.1.2由图4.1.2可算出放大器的放大倍数为：Au=o iUU =1027mv/14.077mv=732．测放大电路的频率特性：关闭仿真开关，在电机电子仿真软件Multisim7基本界面右侧虚拟仪器工具中“Bode Plotter”按钮，调出虚拟波特仪“XBP1”。
重新组建仿真电路如图4.2.1所示。
图4.2.1双击示波仪“XBP1”图标，弹出虚拟扫频仪放大面板，按下“Reverse”按钮，扫频仪放大面板左边屏幕显示的是放大电路的频率特性曲线，如图4.2.2所示。
负反馈放大器频率特性曲线图4.2.2从屏幕下方显示的数据中，我们可以看到：频率特性曲线中间平坦部分为放大电路中频段，放大电路增益基本不变且最大；左侧为频率低端、右侧为频率高端，它们的增益都会降低。
图4.2.2中读数指针所在位置表示：频率为84.645kHz时，电路增益37.12dB。
将读数指针分别移到下限频率和上限频率点，分别可读出电路的下限频率和上限频率。
图4.2.3负反馈放大器下限频率图4.2.4负反馈放大器上限频率由频率特性曲线可知，f=56.381Hz放大器的下限频率为：Lf=95.918MHz放大器的上限频率为：H第五章结论与心得1.实验结论本设计通过对两级阻容耦合放大电路引入电压串联负反馈前后进行电路仿真，由仿真结果可以得出这样的结论：对电路引入电压串联负反馈，会减小其下限频率，增大其上限频率，从而使其通篇带变宽；引入电压串联负反馈，会减小电路的电压放大倍数，并增大电路可不失真放大的最大信号幅度，减小非线性失真；引入电压串联负反馈，会增大输入电阻，减小输出电阻。
最后通过测量计算验证了AF≈1/F的结果。
此设计基本成功。
2.心得体会通过这次的课程设计，我们对模拟电子技术基础这门课有了更深更好的理解。
这些知识不仅在课堂上有效，在日常生活中更有着现实的意义，也对自已的动手能力是个很好的锻炼。
在设计过程中，整个组队的成员都努力的分析课题，积极参与讨论。
经过层层解剖，最终设计出了本实验的原理图，再运用各种软件进行绘图与仿真，大量运算，得到了检测结果。
本次课程设计，不仅锻炼了我们的动手能力，也提高了我们解决问题的能力，更明白了知识和团队的力量。
更重要的是，我们熟悉了常用电子器件的类别、型号、规格、性能以及其使用范围，学会了利用Multisim进行仿真。
我们能通过查找资料，查阅有关的电子器件图书等来帮助完成设计。
这次的设计让我们感受到，在我们不懂得问题上，利用网上和图书馆的资源，搜索查找需要的信息以及和同学之间相互讨论、相互交流、积极配合也尤为重要。
参考文献[1]《模拟电子技术基础》高等教育出版社[2]《模电数电基础实验及Multisim7仿真》浙江大学出版社.[3]《半导体集成电路》清华大学出版社[4]《模拟集成电子技术基础》东南大学出版社附录元件清单答辩记录及评分表。
