基于Packet tracer模拟校园网设计
基于Packet tracer校园网的组建
计算机网络课程设计报告（2013—2014学年第二学期）题目基于Packet tracer校园网的组建系别电子与电气工程系专业班级学号姓名指导教师田利平蔡育星完成时间2014-6-19评定成绩目录一、设计的目的 (3)二、设计的内容与要求 (3)2.1相关理论： (3)2.2基本思路： (3)三、实验原理及设计分析 (4)3.1实验原理 (4)四、设计分析 (6)五、调试过程的总结 (7)5.1 交换机配置 (7)5.2“防火墙”路由器配置 (10)5.3访问公网配置 (11)5.4服务器配置 (13)5.5 配置无线网络 (21)六、设计总结 (23)七、参考文献 (23)一、设计的目的随着计算机的普及，网络的发展，计算机网络给人们到来了极大的便利，电脑成为办公教学的重要组成部分，随着学校扩建，规模扩大，设备更新，需要不断健全自己的校园网络来满足日新月异的网络环境，同时目前网络安全越来越成为特别是学校关心的一项，一旦网络瘫痪势必对教学和办公带来不可估量的影响，由此决定拟组建一个校园局域网，并附上校园网的安全已经维护服务。
要规划的学校是一个中等规模的大学，有师生15000人左右，主要的建筑物是教学楼、教师宿舍、图书馆、实验楼以及学生宿舍。
要求建立一个覆盖全校的校园网络，包括局域网和接入网，能支持办公自动化、信息管理、科研与教学工作，能接入CERNET，并与INTERNET 相联。
主要为学校教职工和学生提供WWW、Email、网上多媒体教学，能提供视频点播、校外图书资料检索、校内行政管理、拨号上网等服务。
所有的服务器均放置在网络中心。
二、设计的内容与要求2.1相关理论：●虚拟局域网VLAN的划分；●网络地址转换NAT（静态NAT配置、动态NAT配置及端口多路复用PAT）；●路由表的配置（回址路由和默认路由）；●网际控制报文协议ICMP。
2.2基本思路：●虚拟局域网VLAN主要为了解决交换机在进行局域网互连时无法限制广播的问题。
基于Cisco Packet Tracer校园网络组建
利用Packet Tracer学习校园网的组建摘要:文章以Cisco Packet Tracer组建校园网络为例,给出了较详细的设计细节及网络设备功能实现的配置命令,实现了已具备基本功能的校园网络。
同时也展示了Cisco Packet Tracer软件的高度仿真性,体现出在工程和教学领域中有较高价值的优秀实验平台。
关键词: Cisco Packet Tracer;校园网;仿真实验The Study on Constructing Campus Network Utilizing Packet TracerZHANG Shun-ji, DONG De-chun(College of Computer Science and Engineering, Qujing Normal University, Qujing 655011, China)Abstract: The paper demonstrates the designing procedure as well as configure command about Network equipment in network tests of constructing Campus Network utilizing Cisco Packet Tracer, which was proved to be functional. Meanwhile, it shows highly simulation of Cisco Packet Tracer, which embodies its highly valuable in the fields of engineering and teaching.Key words: cisco packet tracer; campus network; simulation test随着网络在全球迅猛发展,网络技术人才需求量在不断增加。
基于Packet Tracer的计算机网络实验设计
基于Packet Tracer的计算机网络实验设计一、实验目的二、实验准备1. 硬件准备：一台可运行Packet Tracer的计算机2. 软件准备：Packet Tracer软件3. 实验准备：掌握计算机网络的基本理论知识，熟悉Packet Tracer软件的使用方法三、实验内容1. 建立简单的局域网实验目标：通过Packet Tracer软件建立一个简单的局域网实验步骤：1）打开Packet Tracer软件，选择适当数量的交换机和PC设备2）将交换机与PC设备连接，配置IP地址和子网掩码3）进行Ping测试，保证PC设备之间可以相互通信2. 实现跨网段通信实验目标：通过Packet Tracer软件建立两个不同网段的局域网，并实现跨网段通信实验步骤：1）在第一步建立简单的局域网的基础上，再添加一个路由器设备2）配置路由器与两个交换机之间的连接，并进行端口IP地址的配置3）配置路由器的静态路由表，实现两个不同网段的PC设备之间的通信3. 实现DHCP和DNS服务实验目标：通过Packet Tracer软件搭建DHCP和DNS服务，动态分配IP地址和域名解析实验步骤：1）在前两个实验的基础上，添加一个DHCP服务器和一个DNS服务器2）配置DHCP服务器的IP地址池和租约时间，使PC设备可以动态获取IP地址3）配置DNS服务器的主机名和IP地址，进行简单的域名解析测试4. 配置交换机的VLAN实验目标：通过Packet Tracer软件学习如何配置交换机的VLAN实验步骤：1）在前三个实验的基础上，添加一个支持VLAN的交换机2）配置交换机的VLAN，并将PC设备划分到不同的VLAN3）进行不同VLAN之间的通信测试5. 实现远程访问四、实验总结通过以上一系列的计算机网络实验设计，学生可以更加直观地了解计算机网络的基本原理和技术，并通过Packet Tracer软件的实际操作来加深对计算机网络的理解。
基于Packet Tracer的计算机网络实验设计
基于Packet Tracer的计算机网络实验设计1. 引言1.1 介绍【基于Packet Tracer的计算机网络实验设计】基于Packet Tracer的计算机网络实验设计是一种基于模拟软件的实验教学方法，通过该方法可以在计算机网络实验中模拟真实网络环境，进行各种网络实验和调试。
Packet Tracer是思科公司推出的网络仿真软件，具有图形化界面和丰富的设备模型，可以帮助学生理解计算机网络的基本知识和技术。
在计算机网络实验设计中，Packet Tracer可以模拟各种网络拓扑结构，包括局域网、广域网、虚拟专用网等，实验内容涵盖了网络设备配置、路由器配置、交换机配置、网络拓扑设计等方面。
通过基于Packet Tracer的计算机网络实验设计，学生可以通过模拟实验来巩固和深化计算机网络理论知识，提高实际操作能力和问题解决能力。
基于Packet Tracer的实验设计还可以提供实验指导、实验报告和实验评估等支持，帮助学生更好地完成实验任务和学习目标。
通过这种实验设计方法，教师可以更好地引导学生学习，提高教学效果和学生学习积极性。
1.2 研究背景随着计算机网络技术的不断发展和普及，对于计算机网络实验的需求也越来越大。
计算机网络实验是计算机网络课程中非常重要的一部分，通过实验设计和实践操作，帮助学生深入理解计算机网络原理和技术，并提高他们的实际操作能力。
传统的计算机网络实验存在一些问题，如设备成本高昂、操作复杂、安全性差等，给教学和学习带来了不少困难。
在这样的背景下，研究基于Packet Tracer的计算机网络实验设计，不仅可以为教学和学习提供更便利和安全的实验环境，还可以促进计算机网络技术的发展和应用，具有非常重要的意义和价值。
对于基于Packet Tracer的计算机网络实验设计的研究具有重要的现实意义和理论价值。
1.3 研究目的研究目的旨在探讨基于Packet Tracer的计算机网络实验设计的实际应用和效果。
基于PacketTracer5.0构建虚拟校园网的基本功能

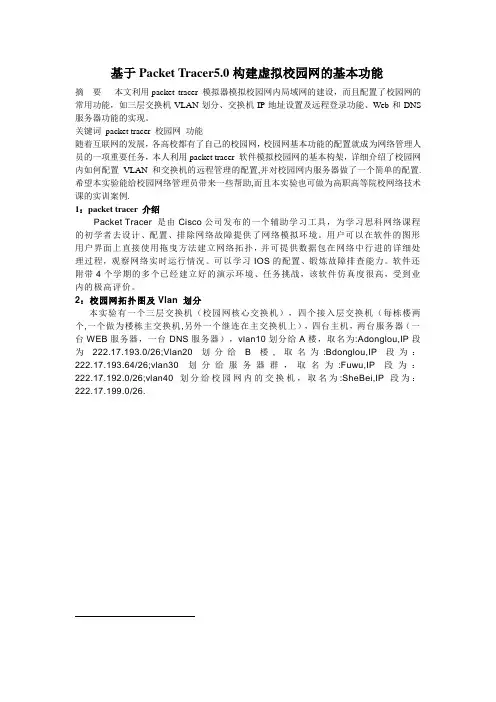

基于Packet Tracer5.0构建虚拟校园网的基本功能摘要本文利用packet tracer 模拟器模拟校园网内局域网的建设，而且配置了校园网的常用功能，如三层交换机VLAN划分、交换机IP地址设置及远程登录功能、Web和DNS 服务器功能的实现。
关键词packet tracer 校园网功能随着互联网的发展，各高校都有了自己的校园网，校园网基本功能的配置就成为网络管理人员的一项重要任务，本人利用packet tracer 软件模拟校园网的基本构架，详细介绍了校园网内如何配置VLAN和交换机的远程管理的配置,并对校园网内服务器做了一个简单的配置.希望本实验能给校园网络管理员带来一些帮助,而且本实验也可做为高职高等院校网络技术课的实训案例.1：packet tracer 介绍Packet Tracer 是由Cisco公司发布的一个辅助学习工具，为学习思科网络课程的初学者去设计、配置、排除网络故障提供了网络模拟环境。
用户可以在软件的图形用户界面上直接使用拖曳方法建立网络拓扑，并可提供数据包在网络中行进的详细处理过程，观察网络实时运行情况。
可以学习IOS的配置、锻炼故障排查能力。
软件还附带4个学期的多个已经建立好的演示环境、任务挑战，该软件仿真度很高，受到业内的极高评价。
2：校园网拓扑图及Vlan 划分本实验有一个三层交换机（校园网核心交换机），四个接入层交换机（每栋楼两个,一个做为楼栋主交换机,另外一个继连在主交换机上），四台主机，两台服务器（一台WEB服务器，一台DNS服务器），vlan10划分给A楼，取名为:Adonglou,IP段为222.17.193.0/26;Vlan20划分给B楼, 取名为:Bdonglou,IP段为：222.17.193.64/26;vlan30划分给服务器群，取名为:Fuwu,IP段为：222.17.192.0/26;vlan40划分给校园网内的交换机，取名为:SheBei,IP段为：222.17.199.0/26.3：核心交换机的配置在核心交换机上创建Vlan10,vlan20,vlan30,vlan40第一步：在全局配置模式下，配置交换机名字为：KeXinKeXin#configure terminalKeXin#hostname KeXin第二步：建立VLAN建立VLAN10KeXin(config)#vlan 10KeXin(config-vlan)#name Adonglou退出VLAN配置模式KeXin(config-vlan)#exit建立VLAN20KeXin(config)#vlan 20KeXin(config-vlan)#name Bdonglou同样建立vlan30,vlan40，并分别取名为：FuWu,SheBei,进入交换机端口Gig0/1,Gig0/2并配置为Trunk模式KeXin(config)#interface range gigabitEthernet0/1 - 2KeXin(config-if-range)#switchport mode trunk进入交换机端口fa0/1到fa0/2 所有端口，并设置为access模式，并划分给vlan30 KeXin(config)#interface range fastEthernet0/1 - 24KeXin(config-if-range)#switchport mode accessKeXin(config-if-range)#switchport access vlan 30第三步：配置三层交换机端口的路由功能KeXin(config)#interface vlan 10KeXin(config-if)#ip address 222.17.193.1 255.255.255.192KeXin(config-if)#exitKeXin(config)#interface vlan 20KeXin(config-if)#ip address 222.17.193.65 255.255.255.192KeXin(config-if)#exitKeXin(config)#interface vlan 30KeXin(config-if)#ip address 222.17.192.1 255.255.255.192KeXin(config-if)#exitKeXin(config)#interface vlan 40KeXin(config-if)#ip address 222.17.199.1 255.255.255.192查看三层交换机路由表可以看到KeXin#show ip route222.17.192.0/26 is subnetted, 1 subnetsC 222.17.192.0 is directly connected, Vlan30222.17.193.0/26 is subnetted, 2 subnetsC 222.17.193.0 is directly connected, Vlan10C 222.17.193.64 is directly connected, Vlan20222.17.199.0/26 is subnetted, 1 subnetsC 222.17.199.0 is directly connected, Vlan404：接入层交换机的配置我们以A栋楼的主换机为例：第一步：进入交换机端口GigabitEthernet1/1，并配置为trunk模式Adonglou(config)#interface gigabitEthernet1/1Adonglou(config-if)#switchport mode trunk第二步：创建VLAN10，并把交换机端口fa0/1到fa0/23划分给vlan10Adonglou(config)#vlan 10Adonglou(config-vlan)#exitAdonglou(config)#interface range fastEthernet0/1 - 23Adonglou(config-if-range)#switchport access vlan 10第三步：进入交换机端口fa0/24，并配置为Trunk模式，用于继联A栋楼的次交换机用.Adonglou(config)#interface fastEthernet0/24Adonglou(config-if)#switchport mode trunk第四步：配置交换机IP，用于远程管理创建Vlan40并转化为接口模式，并设置IP为：222.17.199.2Adonglou(config)#vlan 40Adonglou(config-vlan)#exitAdonglou(config)#interface vlan 40Adonglou(config-if)#ip address 222.17.199.2 255.255.255.192设置交换机的网关Adonglou(config-if)#exitAdonglou(config)#ip default-gateway 222.17.199.1设置交换机远程登录密码和特权模式密码Adonglou(config)#line vty 0 4Adonglou(config-line)#password 123456Adonglou(config-line)#loginAdonglou(config-line)#exitAdonglou(config)#enable password 654321 （特权模式密码）其它接入层的交换机配置基本相同，只要改变交换机的IP地址和VLAN即可，还有就是再设置继联口为trunk模式。
基于Packettracer校园网的组建
计算机网络课程设计报告（2013—2014学年第二学期）题目基于Packet tracer校园网的组建系别电子与电气工程系专业班级学号姓名指导教师田利平蔡育星完成时间2014-6-19评定成绩目录一、设计的目的...........................................................................................................................................................................二、设计的内容与要求 .............................................................................................................................................................2.1相关理论： .....................................................................................................................................................................2.2基本思路： .....................................................................................................................................................................三、实验原理及设计分析.........................................................................................................................................................3.1实验原理..........................................................................................................................................................................四、设计分析................................................................................................................................................................................五、调试过程的总结..................................................................................................................................................................5.1 交换机配置 ....................................................................................................................................................................5.2“防火墙”路由器配置................................................................................................................................................5.3访问公网配置.................................................................................................................................................................5.4服务器配置 .....................................................................................................................................................................5.5 配置无线网络................................................................................................................................................................六、设计总结................................................................................................................................................................................七、参考文献................................................................................................................................................................................一、设计的目的随着计算机的普及，网络的发展，计算机网络给人们到来了极大的便利，电脑成为办公教学的重要组成部分，随着学校扩建，规模扩大，设备更新，需要不断健全自己的校园网络来满足日新月异的网络环境，同时目前网络安全越来越成为特别是学校关心的一项，一旦网络瘫痪势必对教学和办公带来不可估量的影响，由此决定拟组建一个校园局域网，并附上校园网的安全已经维护服务。
基于packettracer智能校园网组建实验指导书
一、IP地址划分 (1)二、拓扑图 (1)三、配置 (2)1. 交换机配置 (2)2. “防火墙”路由器配置 (7)3. 访问公网配置 (8)4. 服务器配置 (12)5. 配置无线网络 (19)实验指导书一、IP地址划分根据学校的部门数量划分，将学校分为以下几个VLAN:二、拓扑图三、配置1. 交换机配置核心交换机为Cisco 3560，将其配置为vtp Server, vtp domain 为senya。
将图书馆、教学楼和实验楼等交换机配置为vtp Client，vtp domain为senya。
这里以“中心交换机”和“服务器汇聚”交换机为例，讲解交换机的配置，其他交换机的配置可以参考“服务器汇聚”交换机。
第一步：中心交换机配置VTP ServerSwitch>enSwitch#Switch#vlan databaseSwitch(vlan)#vtp domain senyaSwitch(vlan)#vtp serverSwitch(vlan)#exitSwitch#conf tSwitch(config)#int fa 0/1Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config-if)#int fa 0/2Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config-if)#int fa 0/3Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config-if)#int fa 0/4Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config-if)#int fa 0/5Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config-if)#int fa 0/6Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config-if)#int fa 0/7Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config-if)#int fa 0/8Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config-if)#注意：此处端口要处于开启状态第二步：配置“服务器汇聚”交换机trunk链路，允许vlan标记的以太网帧通过该链路Switch>enSwitch#conf tSwitch(config)#vtp domain senyaSwitch(config)#vtp mode clientSwitch(config)#int fa 0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#第三步：“中心交换机”创建vlan及端口划分一种方式：直接在VLAN 库中添加：另外一种方式是采用命令行添加：直接在VLAN 库中添加：Switch>enSwitch#vlan databaseSwitch(vlan)#vlan 1Switch(vlan)#vlan 2Switch(vlan)#vlan 3Switch(vlan)#vlan 4Switch(vlan)#vlan 5Switch(vlan)#vlan 6Switch(vlan)#vlan 7Switch(vlan)#vlan 8VLAN 8 added:Name: VLAN0008Switch(vlan)#exitSwitch#show vlanVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/8, Fa0/9, Fa0/10, Fa0/11Fa0/12, Fa0/13, Fa0/14, Fa0/15Fa0/16, Fa0/17, Fa0/18, Fa0/19Fa0/20, Fa0/21, Fa0/22, Fa0/23Fa0/24, Gig0/1, Gig0/22 servers active3 teacher active4 student active5 laboratory active6 theaching active7 library active8 VLAN0008 active1002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsup第四步：在“服务器汇聚“交换机上查看vlanSwitch#show vlanVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/2, Fa0/3, Fa0/4, Fa0/5Fa0/6, Fa0/7, Fa0/8, Fa0/9Fa0/10, Fa0/11, Fa0/12, Fa0/13Fa0/14, Fa0/15, Fa0/16, Fa0/17Fa0/18, Fa0/19, Fa0/20, Fa0/21Fa0/22, Fa0/23, Fa0/24, Gig1/1Gig1/22 servers active3 teacher active4 student active5 laboratory active6 theaching active7 library active8 VLAN0008 active 1002 fddi-default act/unsup 1003 token-ring-default act/unsup 1004 fddinet-default act/unsup 1005 trnet-default act/unsup--More—从显示结果可知体现了学习功能！第五步：“服务器汇聚”交换机端口配置Switch#conf tSwitch(config)#int fa 0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 2Switch(config-if)#int fa 0/3Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 2Switch(config-if)#int fa 0/4Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 2Switch(config-if)#int fa 0/5Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 2Switch(config-if)#第六步：设置中心交换机，为vlan配置IP地址Switch>enSwitch#conf tSwitch(config)#int vlan 1Switch(config-if)#ip address 192.10.0.2 255.255.255.0 Switch(config-if)#no shutSwitch(config)#int vlan 2Switch(config-if)#ip address 192.10.1.2 255.255.255.0 Switch(config-if)#no shutSwitch(config-if)#int vlan 3Switch(config-if)#ip address 192.10.2.2 255.255.255.0 Switch(config-if)#no shutSwitch(config-if)#int vlan 4Switch(config-if)#ip address 192.10.3.2 255.255.255.0 Switch(config-if)#no shutSwitch(config-if)#int vlan 5Switch(config-if)#ip address 192.10.4.2 255.255.255.0 Switch(config-if)#no shutSwitch(config-if)#int vlan 6Switch(config-if)#ip address 192.10.7.2 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#int vlan 7Switch(config-if)#ip address 192.10.8.2 255.255.255.0Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#第七步：配置pc机，测试vlan按照下面的IP地址配置各个服务器，网关IP地址：192.10.1.2。
基于Packet tracer模拟校园网设计
基于Packet tracer模拟设计校园网1.引言计算机网络是计算机和通信技术相结合的必然产物，它对计算机系统的组织和工作方式产生了深远的影响。
脱离了网络的计算机已经不是一台完整的计算机了，难怪Sun公司提出“网络就是计算机”。
根据网络覆盖范围的大小，把网络分成局域网（LAN，Local Area Network）、城域网（MAN，Metropolitan Area Network）和广域网（WAN，Wide Area Network）。
校园网（Campus Network）介于局域网和城域网之间，一般覆盖几公里的范围。
校园网系统=布线系统+网络设备+计算机硬件设备+系统软件+应用软件校园网必须具备教学、管理和通讯三大功能。
教师可以方便地浏览和查询网上资源，进行教学和科研工作；学生可以方便地浏览和查询网上资源实现远程学习；通过网上学习学会信息处理能力。
学校的管理人员可方便地对教务、行政事务、学生学籍、财务、资产等进行综合管理，同时可以实现各级管理层之间的信息数据交换，实现网上信息采集和处理的自动化，实现信息和设备资源的共享，因此，校园网的建设必须有明确的建设目标。
校园网的总体设计原则是：开放性采用开放性的网络体系，以方便网络的升级、扩展和互联；同时在选择服务器、网络产品时，强调产品支持的网络协议的国际标准化。
2.论文要求（1）利用Cisco Packet Tracer软件构建一个新疆大学的网络模型，并能实现简单的协议通信。
（2）新疆大学DNS服务器IP地址为202.201.252.1；新疆大学主页IP地址为：202.201.252.2，DNS域名为；新疆大学FTP服务器IP地址为：202.201.252.3，DNS域名为；网关为202.201.252.254。
（3）假设新疆大学申请到的IP地址范围为130.130.0.0/16，请设计合理的IP 地址分配方案。
