ECG1—心电图重点知识总结

合集下载

心电监护的基础知识

心电监护的基础知识

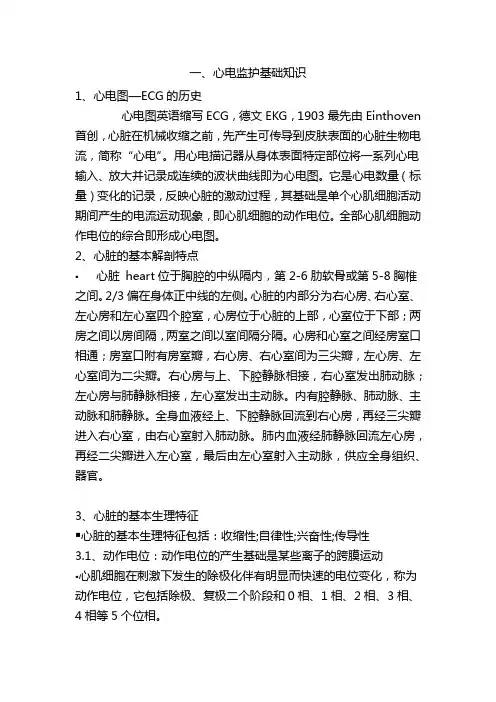

一、心电监护基础知识1、心电图—ECG的历史心电图英语缩写ECG,德文EKG,1903最先由Einthoven首创,心脏在机械收缩之前,先产生可传导到皮肤表面的心脏生物电流,简称“心电”。

用心电描记器从身体表面特定部位将一系列心电输入、放大并记录成连续的波状曲线即为心电图。

它是心电数量(标量)变化的记录,反映心脏的激动过程,其基础是单个心肌细胞活动期间产生的电流运动现象,即心肌细胞的动作电位。

全部心肌细胞动作电位的综合即形成心电图。

2、心脏的基本解剖特点▪心脏 heart位于胸腔的中纵隔内,第2-6肋软骨或第5-8胸椎之间。

2/3偏在身体正中线的左侧。

心脏的内部分为右心房、右心室、左心房和左心室四个腔室,心房位于心脏的上部,心室位于下部;两房之间以房间隔,两室之间以室间隔分隔。

心房和心室之间经房室口相通;房室口附有房室瓣,右心房、右心室间为三尖瓣,左心房、左心室间为二尖瓣。

右心房与上、下腔静脉相接,右心室发出肺动脉;左心房与肺静脉相接,左心室发出主动脉。

内有腔静脉、肺动脉、主动脉和肺静脉。

全身血液经上、下腔静脉回流到右心房,再经三尖瓣进入右心室,由右心室射入肺动脉。

肺内血液经肺静脉回流左心房,再经二尖瓣进入左心室,最后由左心室射入主动脉,供应全身组织、器官。

3、心脏的基本生理特征▪心脏的基本生理特征包括:收缩性;自律性;兴奋性;传导性3.1、动作电位:动作电位的产生基础是某些离子的跨膜运动▪心肌细胞在刺激下发生的除极化伴有明显而快速的电位变化,称为动作电位,它包括除极、复极二个阶段和0相、1相、2相、3相、4相等5个位相。

▪期前收缩与代偿性间歇收缩发生在窦房结兴奋所引起的正常收缩之前,称为期前收缩或额外收缩(compensatory pause),也称早搏(premature pacemaker)。

在一次期前收缩之后,常有一段较长的心脏舒张期,称为代偿性间歇(compensatory pause) 。

心电图考试重点总结

心电图考试重点总结

心电图(ECG):用心电图机从体表记录心脏心动周期产生电活动变化的曲线图形心电图产生原理心肌细胞心电向量:具有强度及方向的电位幅度心电综合向量:由体表采集的心电变化是全部参与电活动心肌细胞的电位变化综合的结果心脏综合电位强度:心肌细胞数量;电极位置与心肌细胞距离;电极方位与心电向量角度窦房结:窦房结是正常心脏兴奋的起源,位于右心房的上腔静脉入口处、界崎上方的心外膜下1厘米,呈扁椭圆形。

结间束:结间束是心房内联系窦房结与房室结的特殊传导纤维。

结间束分为前结间束、中结间束、后结间束。

房室结:房室结是心房与心室之间激动传导的连接部。

心电图是心脏的电量变化,通过人体导电组织和体液,在身体表面的反映。

心电图是将测量电极放置在人体表面的一定部位,记录出的心脏电活动的表现。

心电图反映心脏兴奋的产生、传导和恢复过程中的生物电变化,与心脏的机械收 缩活动无直接关系。

标准导联:I 、n 、m加压肢体导联:aVR 、aVL 、aVF胸壁导联:V1〜V6、V7〜V9及V3R 〜V8R心电图的形成及正常心电图P 波:• 反映左右心房的去极化过程• 正常人P 波时间小于0.12s• 波幅肢导联不超过0.25mV ,胸导联不超过0.2mV• 波形小而圆钝• I 、II 、aVF —绝大多数直立;aVR —倒置;aVL 一有时直立,有时倒置;VI 、V2一可能直立,可能双向;其它胸导联一小而直立P -R 间期:• 12导联中最先P 波开始至下一组最先出现QRS 波群开始的时间• 正常窦性心律「一R 间期介于0.12〜0.20sQRS 波:• 左右两心室去极化过程的电位变化 房室结窦房结— PR 间期Q 心电图及其导联系统心电图各波段的组成和命名 束支 希氏束•第一个向下的波为Q波,而后高尖向上的波是R波,最后向下的波是S 波。

•振幅较小用小写,如q、r、s;幅度较大用大写,如Q、R、S•QRS 波历时0.06〜0.12s。

临床心电图ECG1课件

临床心电图ECG1课件

(3)窦性心动过速
窦性心律频率>100 次/分 常见于运动、精神 紧张、发热、甲状 腺功能亢进、贫血、 失血、心肌炎等。
期前收缩
(1)房性期前收缩(房早)
提前发生的p’波,其形态与窦性p波稍有差别 P’-R间期〉0.12秒 P’波后继以形态正常的QRS波 早搏后常可见一不完全代偿间歇
(2)室性期前收缩(室早)
QRS波时常P波消失,代之以大小不等、形态各异的颤动 波(f波),在V1导联最清楚
f波的频率为350—600次/分,心室率绝对不规则 QRS波不增宽
(3)心室颤动与心室扑动
(为最严重的致死性 心律失常)
心电图特点: QRS-T波完全消失,
出现大小不等,极 不匀齐的低小波, 频率200— 500次/ 分
(1)窦性心律
P波规律出现,后面跟有QRS波群 P-P间隔相等 I 、II、avF、V4—V6导联直立,在avR倒置 频率在60—100次/分
(2)窦性心动过缓及窦性心律不齐
窦性心动过缓:窦性心律的频率<60次/分 窦性心律不齐:窦性心律起源未变,但节律不
整,在同一导联上P-P间距差异>0.12秒,这一 类心律不齐,常与呼吸周期有关,多见于青少 年,一般无临床意义。
提前出现的宽大 畸形的QRS,时限 〉0.12秒
QRS波前无P波 S-T段下移 T波倒置 代偿间歇完全
异位性心动过速
(1)阵发性室上性心动过速
特点:突然发作、突然终止。频率为 160—250次/分,节律快而规则,QRS一般 正常
(2)室性心动过速
心电图表现:频率多在140—200次/分,节律稍 有不齐
ST段
ST段一般无明显偏移 偏移正常范围: 所有导联ST段下≤0.05mV 所有肢导联及V4-V6导联

心电图的基础知识

心电图的基础知识

三、心电图导联
所谓导联就是将心电图机上两根导线(一正一负) 连接到人体表面的任何两点,使心电流能经导线与心电 图机构通组成“回路”,这样就可将分布在体表的电位 差描记成心电图波形,这种连接的方法,称为导联。
1、目前国际通用导联 标准导联Ⅰ、Ⅱ、Ⅲ 加压单极肢导联aVR、aVL、aVF 单极胸导联V1—6
②如见升降线过于陡直并有冒尖现象则显示阻尼不足(QRS各波幅 增加)
③如见升降线呈弧形而平线呈上斜形则提示阻尼过强(各波减幅)
无论阻尼过强或不足,均应调节阻尼电位器或描笔对记录纸的压力。
5.干扰 心电图上所谓干扰是指外来信号与心电信号相混, 同时被心电图机放大而描记下来,可见到在心电图波 形中夹杂有一种振幅不等而规则/不规则的波动。 干扰的来源有很多原因,归纳起来主要有两种形 式。其一为交流电干扰,其二是肌肉干扰
2、平均心电轴的正常范围及其偏移
心电轴一般系指额面上平均电轴的方位 额面坐标规定左端为0° 顺时钟向半周为0~+180°,逆时钟向半周为0~180° 即上方为负,下方为正
2、平均心电轴的正常范围及其偏移
平均心电轴的正常范围为+30~90°。此外以 +90~+180°定为一般右偏,-90~-180°定为极度右偏。 +30~-90°定为左偏,其中以+30 ~0°视为轻度左偏。
11、心电图分析时应重点考虑的项目
心电图的异常改变有很多种,可归纳为四个主要方 面供分析时注意:
①心房心室肥大;②传导问题;③心肌问题;④心 律失常(某些具有病因诊断的改变,电解质或药物引起 的各类改变也在其中)。
5、干扰
6、心电图纸的坐标
心电图记录纸上印有方格坐标线,其最小方格每边 长1mm,每5mm标线加粗作为中格,上下全幅通常为40mm。 左右连续,每5个中格(即25mm)处,粗线跨出边线作为 1秒标记。上下(纵)代表电压,其大小由毫伏标记决定, 取通常定标为1mv=10mm时,最小格(1mm)相当于0.1mv , 左右(横)代表连续时间,其大小由走纸速度决定。如 用25mm∕秒,则左右1小格相当于0.04秒,5mm中格相当 于0.2秒。如用50mm∕秒时,左右1小格相当于0.02秒, 一个中格相当于0.1秒。这样就可容易地测出P-QRS-T各 波及各间段的时间及电压。

ECG基础知识1

ECG基础知识1

正常的心脏功能
窦房结
P 波
• 反映左右心房的去极化过程 • 波形小而圆钝,历时0.08~0.11S, 波幅不超过0.25mv • 各导联P波的形态 I、II、 aVF-绝大多数直立
aVR-倒置, aVL-有时直立,有时倒置 V1、V2-可能直立,可能双向 其它胸导联-小而直立
结间束
结间束是心房内联系窦房结与房室 结的特殊传导纤维。
儿童 0-1.5 1.5-6 7-13 14-17
II º I型房室传导阻滞 (莫氏I型/文氏现象)
• PR 间期逐渐延长直到心室跳动下降
– 心室率不规律,心房率正常 – 心房节律规则,心室节律不规则 – QRS正常 – P存在 – PR 间期 = 逐渐延长直到 P 波不能传导
II º I型房室传导阻滞 (非文氏现象)
–2.8 秒停搏
房性早搏
• 异位心房起搏早于自窦房结期望起搏的时间, 传导正常
– – – – – 心率:心室、心房正常 节律:除早搏外均正常 QRS:正常 P波:早搏可有不同形状 PR: 正常、早搏可有不同
房早伴室内差异性传导
室性早搏
• 室性早搏异位节奏点位于心室
–期前出现QRST波群,前面无与其相关P波 –期前的QRST形状多样,QRS多在0.12s以上 –室性早搏后往往有一个完全性代偿间歇
–Mobitz 类型 I 和 II
• III度房室阻滞
Iº 房室传导阻滞
• 房室传导延迟,而且 PR 间期延长(> 200 毫 秒 或 0.2 秒)
–心房率正常,心室率正常,节律规则 –QRS正常 –P波存在 –PR 间期异常
正常P-R间期之最高值(秒)
心率(次/分) <70 • • • • • • • • 成 人 0.20 0.16 0.17 0.18 0.19 71-90 0.19 0.15 0.16 0.17 0.18 91-110 0.18 0.145 0.15 0.16 0.17 111-130 0.17 0.135 0.14 0.15 0.16 >130 0.16 0.125 0.13 0.14 0.15

心电图有关知识点总结

心电图有关知识点总结

心电图有关知识点总结一、心脏电生理学基础知识1. 心脏的电生理活动人体心脏是由心脏肌肉组织构成,心脏肌细胞具有自律兴奋性、传导性和可兴奋性。

心脏的电生理活动主要包括兴奋传导过程、动作电位的产生和传导,心脏肌肉的收缩与舒张等。

2. 心脏电活动的来源心脏的电活动主要由窦房结、房室结、His束和心室肌细胞四部分组成,并由这些组成传导系统组成心脏的传导系统。

二、心电图的概念和原理1. 心电图的概念心电图是一种用来记录心脏电活动的无创诊断方法。

通过将心脏电活动转化为图形,用以评估心脏的功能及诊断心脏疾病。

通常通过电极将心脏的电信号转化为实时的图像来显示。

2. 心电图的原理心电图的记录原理是利用一定数量的电极粘贴在患者的身体表面,电极感受到的心脏电信号被放大并记录下来。

记录的信号通过一定的仪器转换为图像,并由医生来解读。

三、心电图的图形识别1. 心电图的形态心电图通常由P波、PR间期、QRS波群、ST段和T波组成。

P波代表心房去极化、QRS波代表心室去极化、ST段和T波代表心室收极化。

2. 心电图的基本识别通过观察P波、QRS波和T波的形态、幅度和时间特征,可以初步判断心电图的正常与异常。

3. 心电图的异常波形常见的心电图异常包括ST段抬高或压低、T波倒置、心室颤动等。

这些异常波形通常代表着心脏疾病的存在。

四、心电图的临床应用和诊断意义1. 心电图在心脏疾病诊断中的应用心电图作为一种无创诊断方法,在心脏病的诊断中具有重要的临床意义。

通过心电图可以评估心脏节律的规律性,检测心脏肥大、心肌缺血、心律失常等病变。

2. 心电图在急救中的应用心电图在心脏急救中起着至关重要的作用。

例如,在心脏骤停的急救中,通过心电图可以及时评估心脏活动,判断是否需要进行心肺复苏和除颤。

3. 心电图在心脏病患者的长期监测中的应用对于心脏病患者来说,进行定期的心电图检查可以帮助医生监测疾病的进展情况,及时调整治疗方案。

同时,心电图还可以用于监测心脏瓣膜疾病、心脏电生理异常等。

心电图总结知识点

心电图总结知识点

心电图总结知识点一、心电图的基本原理1. 心脏的起搏系统心脏是一个自主跳动的器官,它的跳动由心脏起搏系统负责。

心脏起搏系统包括窦房结、房室结和希氏束。

窦房结是心脏起搏系统的起搏点,它位于右心房的上部,能够周期性地产生冲动并使心脏收缩。

当窦房结的冲动到达心房肌时,心房肌开始收缩,使血液进入心室。

然后,冲动到达房室结,再传导到希氏束和它的分支,使心室肌开始收缩。

这样,心脏才能够完成一次跳动。

2. 心电图的形成心脏收缩和舒张过程中,心肌细胞的膜电位会发生变化,从而产生心电活动。

心电图记录的是这种心电活动的变化。

心电图的基本原理是利用多个导联同时记录心脏电活动的整个过程,从而反映心脏的生理和病理状态。

二、导联的位置及意义1. 心电图的导联心电图的导联是指记录心脏电活动的电极的位置。

一般来说,心电图分为12导联和3导联两种方式。

12导联包括传统的3导联、6导联和12导联。

3导联包括I、II和III导联,分别反映心脏电活动在体表上的纵向和横向传播情况。

6导联和12导联分别在3导联的基础上增加了胸导联和肢导联。

肢导联包括I、II、III、aVR、aVL和aVF,它们反映心脏电活动在不同方向上的传播情况。

胸导联包括V1、V2、V3、V4、V5和V6,它们反映心脏电活动在横向上的传播情况。

2. 导联的意义不同的导联反映了心脏电活动在不同方向上的传播情况,可以用于检测心脏各个区域的功能和病变。

例如,I导联、II导联和III导联反映了心脏电活动在体表上的纵向传播情况,可以用于检测心房和心室的活动情况。

aVR、aVL和aVF反映了心脏电活动在体表上的横向传播情况,可以用于检测心室的活动情况。

V1~V6反映了心脏电活动在横向上的传播情况,可以用于检测心室的活动情况。

三、心电图的正常波形1、P波P波是心房肌的兴奋传播时,出现的一种特殊的波形。

它代表了心房肌的收缩,从P波的开始到P波的峰部,代表了心房的收缩。

如果有心房扑动或者心房颤动,P波就会消失或者呈现不规则的形态。

详细的心电图讲解-ECG

详细的心电图讲解-ECG
diagram of ECG complexes, intervals, and segments
1.P波:表示心房除极化,宽度不超过0.11sec;振幅 在胸导联不超过0.25mV,胸导联不超过0.20mV
正常心电图综合波、间期和段的图解
diagram of ECG complexes, intervals, and segments
常或基本正常节律 1. 心脏激动异常所致的心律失常
(1)窦性心律 sinus rhythmia (2)交界性心律 atrial ventricular junctional rhythm (3)过早搏动 premature beat (4)逸搏与逸搏心律 escape and escape rhythms (5)异位性心动过速 ectopic tachycardia (6)扑动与颤动 flutter and fibrillation
窦性心动过缓 sinus bradycardia

心电图特征 1.窦性心律的频率低于60次/min。 2.多见于颅内高压 、甲状腺功能低下或β受体阻滞剂
作用时。
窦性心动过速 sinus tБайду номын сангаасchycardia



心电图特征 1.窦性心律的频率成人超过100次/min。 2.窦性心动过速时,P-R间期、QRS及Q-T时限均相应缩
2. PR段(PR segment):反映心房的复极过程及房 室结和房室束的电活动,正常为0.12~0.20sec
正常心电图综合波、间期和段的图解
diagram of ECG complexes, intervals, and segments
P-R interval
3. P-R间期(P-R interval):P波与P-R段合计为P-R间 期,正常为0.12~0.20sec

心电图ECG基本知识课件

心电图ECG基本知识课件
差来源
量控制
CATALOGUE
心ecg的床用与展望
床用范
断心疾病
指治
估心功能
心ecg的未来展与新技用
高精度技
人工智能助断
无技
心ecg在程医中的用与挑来自用价技挑解决方案
THANKS
感看
房室肥大
描述
心肌缺血与梗死
描述
解紊乱
描述
解紊乱心的影响取决于具体紊 乱的型。例如,高血症可能致ST 段明抬高,而低血症可能致T波倒 置。
物影响与毒副作用
描述
CATALOGUE
心ecg的操作方法与注意事
操作步与技巧
放置极
开始
准工作

取心
注意事与安全防范
注意事
安全防范
心ecg的差来源与量控制
多个极
放大器

心分析件
CATALOGUE
心ecg的方法

极种 极位置 极接方式

接方式
阻抗
与走速度
走速度
CATALOGUE
心ecg的波形特征与正常
P波
描述
QRS波群
T波
U波
描述
U波代表心肌胞膜的复极化程,正常情况下是正向、低幅的。
正常心ecg的数范
描述
CATALOGUE
心ecg的异常表与床意
心ecg基本知 件
• 心ecg基本概念 • 心ecg的方法 • 心ecg的波形特征与正常 • 心ecg的异常表与床意 • 心ecg的操作方法与注意事 • 心ecg的床用与展望
CATALOGUE
心ecg基本概念
心ecg定 01 02
心ecg的作用
断心生理疾病 助断心血管疾病 估治效果

心电图(ECG)总结

心电图(ECG)总结

心电图(ECG)总结不管任何原因引起的心室率(即QRS波的频率)明显减慢或RR间期延长,且有泵血不足的症状(晕厥、心绞痛等),均属危重,有条件要紧急安装临时起搏器。

(一)病态窦房结综合征教材写得不详又不好,但临床上较常见。

文献示:病窦实际就是窦房结缺血、损伤、坏死致起搏细胞(P细胞)减少,心率减慢,严重的因供血不足出现晕厥等症状。

个人意见:只要窦缓<50次特别是有症状的均须考虑病窦的可能。

阿托品试验阳性(后面讲)有助诊断。

病因大多因冠心病-右冠供血不足,或心肌炎心肌病损伤窦房结。

因此病窦常发于冠心病病人。

(二)窦性停搏“PP间期显著长的间期内无P波发生”,作为国内内科学最权威著作(《内科学第7版》),如此含糊的“显著”令莘莘学子很愤怒!显著?就是几秒!?其他文献均未查及。

已咨询我院心电图科。

答:“P-P>2S,心率快时P-P>1.7s时算窦停。

”(科内标准,不代表全国)因为R-R间期最长也就2S左右,此患者未必有晕厥;但假若这个人窦停后交界区亦无逸搏心律(窦房结、房室结双结病变可致无交界逸搏),只能由心室代偿,出现室性心率,但若心室都无冲动,那便是一条9S的直线,必死无疑。

(三)三度及二度II型房室传导阻滞1、二度II型:PP一直恒定,但部分P波后无QRS波群。

就这么简单。

2、三度:要用双规量,P波一直规律出现,QRS波也一直规律出现,二者无任何关系,即心房不能下传到心室。

注:有时P波刚好落在QRS上而不能看清楚。

三度和二II治疗方面无争辩,安装永久起搏器才能救命。

当已有阿-斯综合征时也可先装临时起搏器,临时起搏器保护下装永久。

(四)长R-R间期不管任何心律失常,只要ECG、心电监护、Holter之一看到有长R-R间期(R-R>2S)均有临床意义,窦停而无逸搏是一种,临床上常见的是房颤伴长RR间期。

这里只讲它。

RR间期的计算为:一小格0.04S,则一大格(5小格)0.2S,那么RR间期=0.2SX 大格数。

心电图(ECG)学习文档

心电图(ECG)学习文档
通过心电图机把不断变化的电位连续描记成的曲线即心心电图指的是心脏在每个心动周期中由起搏点心房心室相继兴奋伴随着心电图生物电的变化通过心电描记器从体表引出多种形式的电位变化的图形简称ecg
心电图(electrocardiogram ECG)
【内容简介】
心电图基本知识心脏机械性收缩之前,心肌先发生电激动。心肌的电激动传布全身,在身体不同部位的表面发生电位差。通过心电图机把不断变化的电位连续描记成的曲线,即心电图
心电图指的是心脏在每个心动周期中,由起搏点、心房、心室相继兴奋,伴随着心电图生物电的变化,通过心电描记器从体表引出多种形式的电位变化的图形(简称ECG)。心电图是心脏兴奋的发生、传播及恢复过程的客观指标。
电图记录为印有间距1m为0.04秒,纵向距离代表电压。常规投照标准电压1mV=10mm(图10)特殊需要时纸速可调至每秒50、100或200mm。电压1mV=20或5mm。

心电图基本知识(精选)

心电图基本知识(精选)

心电图基本知识(精选)心电图基本知识一、什么是心电图?心电图(Electrocardiogram,ECG)是记录心脏电活动的一种无创性检查方法,通过放置导联电极在患者体表上,可以记录到心脏肌肉细胞的电活动,并将其转化成图形。

心电图是心脏病诊断的重要工具,可以帮助医生判断心脏是否正常工作以及是否存在心律失常等疾病。

二、心电图的导联和波形解读1. 导联心电图通常使用10个导联,分为四肢导联和胸导联。

四肢导联分为三个标准导联(I、II、III)和三个增强导联(aVR、aVL、aVF)。

胸导联共有六个,分别标记为V1至V6。

2. P波P波是心脏的心房除极过程所形成的波形,代表心房的收缩。

通常情况下,P波为正常的、圆形的波形,持续时间为0.06~0.12秒。

3. QRS波QRS波是心脏的心室除极过程所形成的波形,代表心室的收缩。

正常QRS波形包括Q波、R波和S波三部分,持续时间为0.06~0.10秒。

4. T波T波代表心室的复极过程,也就是心室的充电准备。

正常情况下,T波应与QRS波形保持一致,且在QRS波的末尾。

三、心电图常见异常及其意义1. 心律失常心律失常是指心脏搏动节律的异常变化。

常见的心律失常包括心房颤动、室上性心动过速、室性心动过速等。

心电图可以帮助医生确定心律失常的类型和严重程度,并指导治疗。

2. 心肌缺血心肌缺血是指心脏供血不足导致心肌细胞缺氧。

在心电图中,心肌缺血通常表现为ST段的压低或抬高,以及T波的倒置等改变。

这些改变有助于医生判断患者是否存在冠心病等疾病。

3. 心肌梗死心肌梗死是指冠状动脉突发性狭窄或闭塞导致心肌缺血缺氧,造成心肌细胞坏死。

心电图上,心肌梗死常表现为ST段抬高、Q波增宽和T波倒置,这些改变有助于识别患者是否发生心肌梗死。

四、心电图的临床应用1. 心脏病诊断心电图是诊断心脏病最常用的非侵入性检查方法之一。

通过观察心电图的各个波形、节律和间期的改变,医生可以判断患者是否存在心脏病,并进一步确定病情及治疗方案。

心电图总结归纳

心电图总结归纳

心电图总结归纳心电图(Electrocardiogram,简称ECG)是记录心脏电活动的一种常用方法,通过测量心脏的电信号变化,可以判断心脏的功能状态,对心脏病的诊断和监测具有重要意义。

本文将对心电图的基本知识进行归纳总结,帮助读者更好地理解和解读心电图。

一、心电图的基本原理心电图是通过记录心脏的电活动信号而得到的一种图形,它反映了心脏起搏和传导系统的工作情况。

心脏电信号由起搏细胞产生,在心脏各个部位传播,最终使心脏收缩。

心电图记录了这些电信号的变化,由心电图师进行解读和分析。

二、心电图的常见波形与特征1. P波:P波是心脏收缩的起始信号,代表心脏的房性起搏点发放冲动和心房除极的过程。

正常情况下,P波应呈正常形态,且具有一定的幅度和持续时间。

2. QRS波群:QRS波群代表心室除极的过程,包括Q波、R波和S 波。

其中,R波为QRS波群中最大的波,Q波和S波为QRS波群前后的波。

正常情况下,QRS波群呈现典型的形态和时间,反映了心室的除极过程。

3. T波:T波代表心室复极的过程,是心室收缩和舒张的一种电信号。

T波形态和时间发生改变可能提示心脏存在问题。

三、常见心电图异常及意义1. 心律不齐:心电图上表现为心跳节律不规律,可能是由于心脏起搏点异常或传导系统受损所致。

心律不齐可分为房性心律不齐、室性心律不齐等,需要进一步诊断和治疗。

2. 心肌缺血:心肌缺血是指由于冠状动脉供血不足导致心肌细胞缺氧。

心电图上可表现为ST段压低或抬高,T波倒置等特征,提示可能存在心肌缺血。

3. 心房颤动:心房颤动是一种常见的心律失常,心电图上表现为心房电活动不规则,R-R间期不规则,QRS波群呈不规则间距。

心房颤动可能导致心脏功能不全,需要及时干预和治疗。

四、心电图的临床意义心电图作为一种无创、快速、简便的检查方法,广泛应用于心脏疾病的诊断和监测。

通过对心电图的分析,可以判断心脏的起搏和传导系统是否正常,心肌是否缺血、缺氧,以及是否存在心律失常等问题。

心电图的基础知识

心电图的基础知识

认识窦性心律(P波)
任何不符合窦性心律的心电图都是异常心电图。 窦性P波主要特征:最主要的特征是方向 方向:I、II、aVF直立, V4-V6 直立,aVR倒置 振幅:肢体导联小于0.25mv;胸导联小于0.2mv 宽度:0.06-0.12s; P-R间期:0.12-0.20s;不超过0.22s
典型者多见于二尖瓣狭窄,故称为“二尖瓣型P 波”;
P波幅度改变在I、II、aVL导联明显;
V1的P波终末部的负向波变深,Ptf超过-0.04mm.s。
左心房肥大
三、左房及右房双房肥大
心电图可见既异常高大,又增宽呈双峰型 的P波;
常见于风湿性心脏病及某些先天性心脏病。
双侧心房扩大
四、左室肥大
心电图诊断标准为: (一)左室高电压的表现 (1)V5或V6的R波>2.5mV, 或V5的R波+V1的S波>4.0mV(男性)或>3.5mV(女性)。 (2)I导联的R波>1.5mV,aVL的R波>1.2mV, 或I导联R波+III导联S波>2.5mV。
左心室肥大
五、右室肥大
心电图特征为: 1.V1(或V3R)导联R/S ≥1。 2.V1的R波+V5的S波 >1.05mV(重症可 >1.2mV)。 3.电轴右偏,额面平均电轴≥90°(重症可 >110°)。 4.aVR导联R/S或R/q ≥1(或R >0.5mV)。 5.少数病例可见V1导联呈QS、qR型(除外心肌梗塞)。 6.ST-T改变,右胸前导联(如V1)T波双向、倒置,ST段压低。
1、与心肌细胞数量(心肌厚度)呈正比关系 2、与探查电极位置和心肌细胞之间的距离,呈反比
关系 3、与探查电极的方位和心肌除极的方向所构成的角

临床心电图学(ECG)

临床心电图学(ECG)

心电图(ECG)【基础知识】一.心电图心脏的电激动过程影响着全身各部位,使体表的不同部位发生了电位差,产生了电动力,在心电周期的整个过程中,此电位差也在不间断地变动,通过心电图机把这些变动的电位差记录记录成曲线,就是心电图。

二.心电图的导联(一)双极标准肢体导联ⅠⅡⅢ(二)加压单极肢体导联aVR、aVL、aVF(三)单极心前导联V1 V2 V3 V4 V5 V6V3R V4R V5R V7 V8 V9(四)导联轴三.心脏传导系统(一)窦房结位于右心房后上部上腔静脉与右心房连接处的界沟附近,并沿界沟的长轴排列,埋在新外膜下1mm的深处,长15mm,宽为5~7mm,厚约1.5~2mm。

窦房结是心脏正常起搏点,起源于窦房结的心律称为窦性心律。

(二)结间束前结间束{房间支(房间传导束)、前降支}中结间束后结间束(三)房室交界区:房间隔右侧,冠状窦前方,三尖瓣基底上方。

房结(AN)区(心房与房室结交界处)结(N)区:传导最慢,心电图上P-R段。

结希(NH)区(四)房室束(希氏束)及分支房室束长约10mm,宽约3mm1.左束支:左束支在室间隔左侧起始部位又分为前上支和后下支两束纤维(左前分支、左后分支)、左中隔支2.右束支:右束支沿室间隔右侧下行直到心尖处才开始分支为Purkinje纤维。

(五)Purkinje纤维四. 模式心电图(一)P波是心电周期的第一个波。

反映心房除极过程。

(二)P-R间期:心房开始除极至心室开始除极的间隔时间。

(三)P-R段:反映激动由心房传至心室的过程。

起点表示心房除极开始,终点表示心室开始。

(四)QRS波群:QRS波群是紧跟P波后的一个综合波,是心室除极波形成的总称。

QRS 综合波的命名,最初一个向下的波为q 波,R波为最初一个向上的波,可继于q波之后,亦可为起始波,S波为R波之后的向下波,R’波是继S波后的上升波,S’波是继R’波后的下降波。

如整个QRS综合波为一个向下的波而无向上的波,称为QS波各波根据其波幅大小,分别以q、Q、rR、s、S表示。

《医学课件:心电图(ECG)基础知识》

《医学课件:心电图(ECG)基础知识》

心率是如何计算的?
心率是根据心电图上相邻R波的时间间隔来计算的。 计算公式:心率(次/分)= 6000 / R-R间隔(ms)
心电图诊断的常见术语解释
ST段抬高 QT间期延长 心室颤动
心肌缺血的表现之一,可能是冠心病的征兆。 可能存在心脏电传导问题,易导致心律不齐。 严重的心律失常,需立即处理以防心脏停搏。
心电图信号的各个波形的解释
P波
代表心房收缩的电信号。
QRS波群
代表心室收缩的电信号。
T波
代表心室舒张和复位的电信号。
心电图信号的形态分析
1
QRS波群宽度增加
2
可能表示心室传导问题。
3
T波升高
可能表示心肌缺血或电解质紊乱。
P波消失
可能表示心房传导问题或心房颤动。
典型心电图的临床应用
典型心电图的解析可以帮助医生判断和诊断多种心脏疾病,如心绞痛、心肌 梗死和心律失常。
3 心脏阻滞
心脏传导系统出现问题,可能导致心率不稳定。
心电图的干扰因素及如何避免干扰
电极不良
应确保电极贴合度好,避免 松动或过于紧凑。
电源干扰
设备附近的电源设备可能会 干扰心电图信号,应远离这 些设备。
肌肉震颤
患者应保持放松状态,避免 肌肉搏动干扰信号检测。
QRS波群
代表心室收缩的电信号,用于 判断心室的功能和节律。
T波
代表心室舒张和复位的电信号, 用于判断心脏的充盈和恢复能 力。
如何正确地进行心电图测试?
1
准备工作
确保患者舒适、放松,正确放置电极。
测试过程
2
记录每个部分(P波、QRS波群、T波)的
波形和间距。
3
结果分析

护士心电图入门知识点总结

护士心电图入门知识点总结

护士心电图入门知识点总结心电图(Electrocardiogram, ECG)是评估心脏电活动的一种非侵入性检查方法,广泛应用于临床诊断与研究。

在临床实践中,护士需要掌握心电图的基本知识和技能,以便正确采集、识别和分析心电图,为医生提供可靠的诊断依据。

下面将就护士心电图入门知识点进行总结。

一、心电图的基本原理1. 心脏的电生理活动心脏是一个由心脏肌细胞组成的电生理系统,其电活动产生的电位变化可以通过皮肤表面的电极记录下来,构成心电图。

2. 心电信号的形成心脏电生理活动所产生的电信号经过传导组织传播至心脏表面,形成心房和心室除极的电流。

这些电流在体表皮肤上形成了一系列的电压变化,即心电图波形。

3. 心电图的基本波形心电图包括P波、QRS波和T波等波形,它们反映了心脏的不同电生理活动过程。

4. 导联的概念和作用心电图是通过在人体不同部位放置电极,记录心脏电活动产生的电压变化。

这些电极和连接线组成了心电图导联,不同的导联记录不同的心脏电活动信息。

二、心电图采集的基本要点1. 患者准备患者在进行心电图检查前应松解衣服,暴露胸部和四肢的皮肤,以利于电极的接触和信号的采集。

严格按照医嘱停用影响心电图的药物,如洋地黄类、β受体阻断药等。

2. 电极的放置根据医嘱和临床需要放置相应数量的电极,通常包括四肢导联和胸前导联。

电极应贴紧皮肤,保证信号质量。

3. 心电图仪器的设置连接好导联电极后,设置心电图仪器,确定记录速度和增益的设定,并进行初始检查,确保设备工作正常。

4. 采集心电图信号操作者应按照仪器操作手册的要求,开始采集心电图信号,确保信号清晰可辨。

5. 心电图信号的储存和传输采集到的心电图信号应储存在指定的设备或系统中,以便医生进行后续分析和诊断。

部分系统还支持心电图信号的远程传输。

三、心电图的常见异常波形1. 心律失常包括早搏、房颤、室颤、心动过速、心动过缓等,可通过心电图判断心率和节律的异常。

2. 心肌缺血心肌缺血是冠心病的常见表现之一,心电图上表现为ST段改变、T波倒置等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

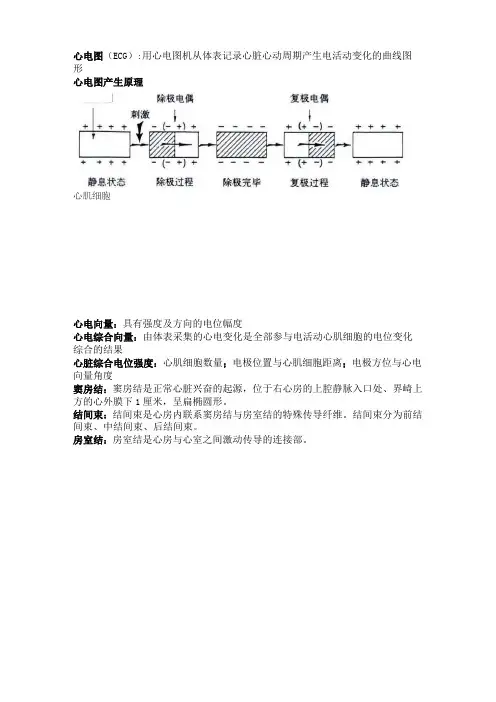

心电图各波段的组成与命名(1)心脏的传导系统心电信号传递的三站(2)心电图各波段的组成与命名○常规心电图的波形组成○QRS波群的命名示意图(3)心电图各波段的意义二、 心电图产生原理○心肌细胞与心电图形成学说:极化状态除极过程复极过程心电图的波形○电偶学说:心电向量心电向量图心电图○电偶:由两个电量相等、距离很近的正负电荷组成一个整体。

○心电向量:既有强度又有方向的电位幅度。

○第一次投影三个平面:额面、横面、失状面○第二次投影○心电图各导联○标准十二导联系统(一)肢体导联系统—反映心脏额面情况标准导联:Ⅰ Ⅱ Ⅲ加压单极肢体导联: avR avL avF(二)胸前导联系统—反映心脏水平面情况包括:V 1、V 2、V 3、V 4、V 5、V 6○心电图检查○心电图的测量方法○(一)心电图各波段的测量○(二)心率的测量○常用两种方法:△测量15厘米长心电图内P波或QRS波群出现的数目:该数目乘以10。

△测量P-P或R-R间期:测量5个或5个以上P-P或R-R间期,计算其平均值,60除以该周期即为每分钟的心率。

○(三)平均心电轴的检测△范围:正常(-30 ~+90 °)左偏(-30 ~-90 °)右偏(+90 ~+180 °)不确定(-90 ~-180 °)△心电轴计算法:分别计算Ⅰ、Ⅲ导联QRS波群振幅的代数和△心电轴的简单的目测法正常心电图的波形特点与正常值○P波△位置:P波一定出现在QRS波群之前△形态:光滑圆钝,可有轻度切迹。

△时限:<0.12秒△电压:<0.25mV(肢导联)<0.2mV(胸导联)△方向:窦性心律Ⅰ、Ⅱ、avF, V4~V6导联直立avR导联倒置其它导联直立、倒置、或双相△V1导联P波终末电势即PtfV1 :V1导联P波双向时,其负向波。

正常人PtfV1>-0.04mms(负向波的波幅与时间的乘积)○P-R间期△PR正常值0.12~0.20秒△代表了房室传导时间△年龄越大,心率越慢,P-R间期越长△年龄越小,心率越快,P-R间期越短○QRS波群△代表: 心室肌除极的电位变化△时限:0.06 ~0.10秒<0.12秒△波形:–Ⅰ、Ⅱ、V4 ~V6导联主波:向上–avR、V1导联主波:向下–V1、V2导联不应有Q(q)波,(可呈QS)•avR、Ⅲ、avL导联可有Q波或q波•Ⅰ、Ⅱ、avF、V4~V6导联不应有Q波(可有q波) –V1至V6R波逐渐变大,S波逐渐变小,R/S由小变大.–q波<0.04秒,振幅<1/4同导联R波.△正常心电图胸前导联QRS波群特点○QRS波群(续)△电压:–至少一个肢导联QRS波群电压和≥0.5mV–至少一个胸导联QRS波群电压和≥0.8mV–Rv5<2.5mv Rv5+Sv1<3.5mV(女)Rv5+Sv1<4.0mV(男)–Rv1<1.0mV○ST段△代表心室缓慢复极过程。

△ST段一般位于等电线上,无明显偏移△偏移正常范围:–所有导联ST段下移≤0.05mV–所有肢导联及V4~V6导联ST抬高≤0.1mV–V1~V2导联ST段抬高≤0.3mV–V3导联ST段抬高≤0.5mV○T波△代表:心室快速复极时的电位变化。

△形态:两支不对称,上升支平缓,下降支陡△方向:Ⅰ、Ⅱ、V4~V6导联直立,avR倒置其余可直立、平坦、倒置、双相△振幅:QRS波群直立的导联,T波电压应超过同一导联R波的十分之一;心前区导联的T波高达1.2~1.5mV。

△T波各种形态○Q-T间期△正常范围:约0.32~0.44秒(与心率有关)△校正Q-T间期(Q-Tc):0.44s△临床意义:代表心室除极、复极的时间总和○正常窦性心律•P波的方向:PⅡ直立,PaVR倒置•P-R间期:0.12~0.20秒•P-P间期:P-P间期的之差<0.12秒•频率:60 ~ 100次/分心房与心室肥大1○一、心房肥大( Atrial Hypertrophy )○心房肥大示意图○(一)右房肥大△右房肥大的心电图特征•Ⅱ、Ⅲ、avF导联中P波高尖–电压≥0.25mV,“肺型P波”•V1、 V2导联P波多高尖耸立–少数低平或倒置–P波直立时,电压≥0.15mV–P波双向,电压算术和≥0.20mV•P波时间正常,0.12~0.20s○(二)左房肥大△左房扩大的心电图特征•Ⅰ、Ⅱ、avR、avL导联P波增宽,≥0.12秒•P波多呈双峰型,第二峰常较第一峰大–峰间距大于0.04秒;“二尖瓣型P波”•V1导联中P波电压算术和>0.2mV,呈双向波–终末负向部分明显增宽–V1导联中P波终末电势(Ptfv1)≥ 0.04mm.s心房与心室肥大2○二、心室肥大(Ventricular Hypertrophy )○(一)左室肥大△左心室肥大的心电图特点•QRS波群电压的改变–RV5或RV6>2.5mV–RV5+SV1>4.0mV(M)( F >3.5mV)–RⅠ>1.5mV–RⅠ+SⅢ>2.5mV–RavL >1.2mV 或 RavF > 2.0mV•QRS间期及R峰时间的变化–QRS间期>0.10秒–V5或V6的R峰时间>0.05秒• ST-T改变---继发改变或劳损–V5、V6、avL或avF导联ST段下移≥0.05mV–T波低平、双向或倒置–TV5或TV6低于同导联中R波电压的1/10–V1导联ST段上移,T波多高耸或直立•电轴偏转–常电轴左偏,大多在-10º以上–逆钟转向○(二)右室肥大△右室肥厚的心电图特点•QRS波群电压的改变–RV1≥1.0mV; RV1+SV5> 1.05mV(重1.2mV); V1呈qR形–RaVR >0.5mV; aVR导联R/S >1–V1 R/S ≥1, V5 R/S ≤1–显著顺钟向转位,V1至V4甚至V6均呈rS波形•QRS间期及R峰时间的变化–QRS间期多正常–右室壁显著肥厚者,QRS间期>0.10秒-V1 R峰时间>0.03秒○缺血型心肌损害△心肌缺血的心电图类型△缺血型T波异常:–在QRS主波向上导联T波低平、双向、倒置–偶为T波对称高耸–对称性T波倒置或高耸价值较大△损伤型ST段异常ST段下移—心内膜下心肌缺血:为下斜型或水平型,下移≥0.1mVST段抬高—心外膜下心肌缺血:多为一过性○慢性冠状动脉供血不足心电图特点:○慢性冠状动脉供血不足3种ST-T变化①ST段改变②T波③心律失常④QRS低电压○心肌梗塞的基本心电图表现△缺血性T波改变•最早出现的变化----缺血性T波改变•最早发生于心内膜下肌层----T波高而直立•发生于心外膜下肌层----T波倒置•Q-T间期延长----缺血使心肌复极时间延长△损伤型ST段改变•ST段抬高,逐渐抬高的ST段与T波融合,形成一条弓背向上的单向曲线。

△坏死型Q波形成•异常Q波:时间≥0.04s、深度≥ 1/4波,或呈QS 波。

•时间:心肌梗塞发生的数十分钟至数小时,并可持续存在。

○心肌梗塞的图形演变○心肌梗死演变及分期△早期(超急性期)时间:数分钟,数分钟~数小时。

心电图表现:T波高耸直立,ST段呈斜形抬高与T波相连,QRS波振幅增高,并轻度增高。

○急性期•时间:数小时或数日,可持续数周。

•心电图表现:高耸的T波开始降低后出现异常Q波或QS波;ST段呈弓背向上抬高,可呈单向曲线,T波开始倒置。

坏死型Q波、损伤型ST段抬高、缺血型T波并存。

急性期:异常Q波+损伤型ST抬高T波可直立或逐渐倒置○近期(亚急性期)•时间:数周~数月•心电图表现:ST段基本回到基线坏死型Q波由深变浅缺血型T波由倒置较深逐渐变浅○陈旧期•时间:3~6月或更久•心电图表现:ST段和T波恢复正常T波持续倒置、双向、低平坏死型Q波可持续存在心律失常1——窦性心律及窦性心律失常○正常窦性心律⏹P波的方向:PⅡ直立,PaVR倒置⏹P-R间期:0.12 - 0.20秒⏹P-P间期:P-P间期的之差<0.12秒⏹频率:60-100次/分○窦性心动过缓△心电图特征:⏹P波的方向:PⅡ直立, PaVR倒置⏹P-R间期:0.12-0.20秒⏹频率:<60次/分,但很少<40次/分⏹可伴有窦性心律不齐,结性逸搏等○窦性心动过速△心电图特征:⏹P波的方向:PⅡ直立, PaVR倒置⏹P-R间期:0.12-0.20秒⏹频率:>100次/分,但很少>150次/分○窦性心律不齐△心电图特征:⏹P波的方向:PⅡ直立, PaVR倒置⏹P-R间期:0.12-0.20秒⏹P-P间期差异:>0.12s⏹常伴有窦性心动过缓呼吸性窦性心律不齐常见心律失常2——早搏○期前收缩(早搏)△联律间期:期前收缩与其前正常搏动的间距。

△代偿间期:期前收缩之后的长间歇。

△代偿间歇=联律间期+代偿间期○室性早搏△心电图特征:•QRS波群提早出现,期前无P波;•QRS波群宽大畸形–时限>0.12秒–T波与QRS波群的方向相反•代偿间歇:完全性(早搏前后的两个窦性P波间距等于正常P-P间距的2倍)。

△RonT现象:心室易颤期相当于心电图上t波顶峰偏前约30ms,无论是内源性期前收缩或是外源性电刺激容易触发室性心动过速或心室颤动。

○房性早搏△心电图特征:•提前出现的P‘波形态与窦性P波略不同•P-‘R间期:多正常>0.12秒•QRS波群:波群形态多正常•代偿间歇:多不完全性•○交界性早搏△心电图特征:•提前出现的QRS波群,形态多正常•P波:逆行性P’,与QRS波群关系不定–QRS波群之前 P’-R间期<0.12秒–QRS波群之后 R-P’间期<0.20秒–QRS波群之中(埋没),不易辨认代偿间歇:完全性心律失常3——心动过速○阵发性室上性心动过速△心电图特征:•QRS波群:时限、形态正常,绝对整齐•心室率:160-250次/分•P波往往不易辨认--看不清明显的心房活动时,统称之为阵发性室上性心动过速。

•常伴有继发性ST-T改变○室性心动过速△心电图特征:•室性早搏连续出现在三次以上•QRS波群宽大畸形,心室率140-200次/分•常无P波,有P波为房室分离•继发性ST-T改变•偶发心室夺获或室性融合波○心房扑动△心电图特点:–各导联P波消失,等电位线消失;–代之以F波;–F波呈波浪形或锯齿状,形态、大小、FF间隔规整;–F波的频率一般为240-350次/分。

–F:R比例多为2:1,故心室率一般在140~160次/分;–QRS波群时间、形态一般正常;可呈室内差异性传导,特别是在房室传导比例为2:1与4:1交替出现时,出现于长周期的心搏易呈室内差异性传导。

○心房颤动△心电图特点:–各导联P波消失,而代之以f波;– f 波大小不一、形态不同、间隔不整,频率350~600次/分;–R-R间期绝对不整;心室率多增快,但通常<160次/分。
