监控摄像头安装接线
监控摄像头安装教程
监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。
2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表，500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
POE监控摄像头怎么安装
POE监控摄像头怎么安装
1.准备安装相机配件，钳子，螺丝刀，相机，相机充电器，相机支架，机箱，水晶头，网钳。
2.将准备好的摄像机安装在支架上。
3.将待安装的摄像机和支架固定在需要安装的墙面或其他需要安装的位置。
4.Antu standard将安装好的网线连接到水晶头上。
5.拿出准备好的POE交换机通电后把网线链接到交换机的POE 接口上。
6.摄像头网线接好后，把监控主机通电后，需要一条短的网线，从交换机的uplink与监控主机的lan口链接。
7.这样我们的设备链接就正常了，接下来需要对设备进行调试，首先主机需要激活会提示你设置一个密码，密码设置完成后，找到配置的网络配置设置一下ip地址，ip设置完成后，找到通道管理，会发现未激活的设备，正常情况直接点激活就添加成功了。
当然，不同品牌在设备安装上也会有类似的差异，有些地方操作界面也不一样，需要多研究，或者直接咨询厂家指导调试。
监控摄像头接线方法

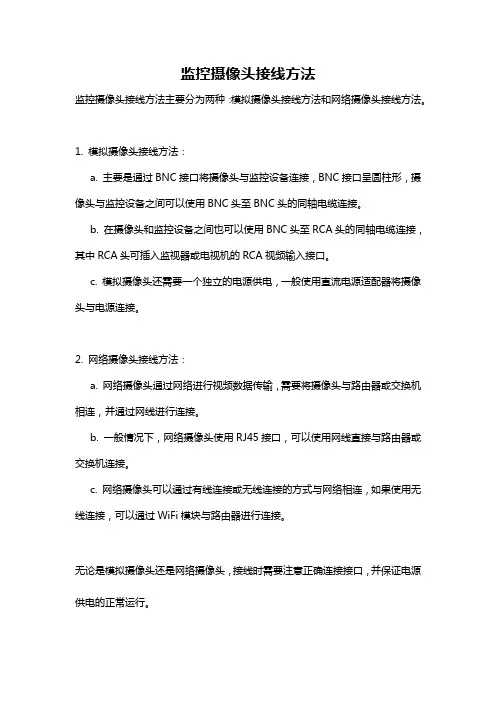

监控摄像头接线方法
监控摄像头接线方法主要分为两种：模拟摄像头接线方法和网络摄像头接线方法。
1. 模拟摄像头接线方法：
a. 主要是通过BNC接口将摄像头与监控设备连接，BNC接口呈圆柱形，摄像头与监控设备之间可以使用BNC头至BNC头的同轴电缆连接。
b. 在摄像头和监控设备之间也可以使用BNC头至RCA头的同轴电缆连接，其中RCA头可插入监视器或电视机的RCA视频输入接口。
c. 模拟摄像头还需要一个独立的电源供电，一般使用直流电源适配器将摄像头与电源连接。
2. 网络摄像头接线方法：
a. 网络摄像头通过网络进行视频数据传输，需要将摄像头与路由器或交换机相连，并通过网线进行连接。
b. 一般情况下，网络摄像头使用RJ45接口，可以使用网线直接与路由器或交换机连接。
c. 网络摄像头可以通过有线连接或无线连接的方式与网络相连，如果使用无线连接，可以通过WiFi模块与路由器进行连接。
无论是模拟摄像头还是网络摄像头，接线时需要注意正确连接接口，并保证电源供电的正常运行。
监控摄像头安装方法
监控摄像头安装方法1.确定监控区域：首先需要确定需要监控的区域，包括室内或室外，以及具体的场所。
根据不同的监控需求，可以选择安装单个或多个摄像头。
2.选择摄像头类型：根据监控需求选择合适的摄像头类型，如固定摄像头、云台摄像头、红外摄像头等。
固定摄像头适用于固定不动的场所，云台摄像头可以通过远程控制调整方向，红外摄像头适用于夜晚或低光环境。
3.安装监控设备：将监控设备安装在合适的位置，一般可以选择墙面、天花板或支架等。
确保安装位置稳固，摄像头不易被人为破坏或遮挡。
4.连接供电：将摄像头与电源相连，确保摄像头能正常工作。
可以使用直流电源适配器或者通过接线连接至电源插座。
5.确认网络连接：如果需要远程监控或者进行录像存储，需要将摄像头与路由器相连接，并确保网络信号畅通。
可以通过有线连接或者Wi-Fi连接两种方式。
接入有线网络需要将网线连接到摄像头和路由器上，接入Wi-Fi网络需要在摄像头配置界面输入正确的Wi-Fi密码。
6.调整画面角度：根据监控需求调整摄像头的视角，确保能够覆盖到监控区域的所有重要区域。
可以通过摄像头的云台或者相关调节装置来实现。
7. 配置监控系统：根据具体设备和应用程序的要求，配置相关监控系统。
可以通过安装配套的手机App或者电脑软件来实现配置。
在配置过程中，需要设置摄像头的基本参数，如视频分辨率、帧率、存储格式等。
8. 测试监控功能：完成以上步骤后，进行监控功能的测试。
通过手机App或者电脑软件来查看实时监控画面，以及进行录像、拍照等功能的测试。
9.完善安装细节：在摄像头安装完成后，还需要注意一些细节问题，如对摄像头进行固定，防止被人为移动或者摇晃；安装透明罩或者遮阳罩，防止镜头被日晒或雨淋等。
总之，监控摄像头的安装需要根据实际情况进行具体的操作。
在安装过程中，要注意摄像头的固定、连接、配置等环节，确保监控系统能够正常运行。
另外，为了保证监控的效果和安全性，还要结合实际情况选择合适的监控设备和安装位置。
监控的安装与接线图解
监控的安装与接线图解
以监控摄像头安装为例，具体连接步骤如下：
1、准备好安装摄像头配套零件，钳子、螺丝刀、摄像头、摄像头充电器、摄像头支架、底盘、BNC 接头两个，连接BNC线。
2、拿起摄像头支架，把底盘安装在支架上。
3、在把摄像头安装在支架上。
4、检查电源是否是摄像头配套电源。
5、连接电源插头和摄像机插头。
6、把BNC线拿出来头上的一小截削出中间铜线。
7、拿出BNC接口，接上去用螺丝刀拧紧。
8、用钳子夹底部固定好。
9、两头接好后一边连接摄像头一边连接电脑主机或者摄像机硬盘。
10、调试好之后就可以在电脑上看到监控画面了。
安装监控需要注意：
1、安装角度：主要分为两种：筒型和半球型。
其中筒型比较常见，室内外通用；半球型一般用于室内，体积较小，可以壁挂或吸顶式安装。
应避免直射光源，最好不要逆光安装，室外尽量选择室外专用支架，zd但是抗风系数就大大不一样了。
2、安装高度：监控摄像机的安装高度不能太低，也不能太高，不方便以后的维修，建议安装高度在三四米即可。
3、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米；超过500米距离，就专要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
监控的安装方法与接线
监控的安装方法与接线
监控系统的安装方法及接线如下：
一、安装方法：
1. 确定监控系统的布放位置：根据实际需要，确定监控摄像头应布放的位置，如室内外墙角、天花板、走廊等。
2. 安装支架：根据监控摄像头的类型选择相应的支架。
将支架固定在墙壁或天花板上，以确保摄像头的稳固安装。
3. 安装摄像头：将摄像头固定在支架上，并进行调整，确保摄像头的拍摄角度符合实际需要。
4. 接通电源：连接摄像头的电源线到电源插座，确保摄像头能正常供电。
5. 配置设备：连接监控摄像头与监控设备，如硬盘录像机（DVR）或网络视频录像机（NVR），并进行相应的配置工作，如IP地址设置、录像时间设置等。
二、接线方法：
1. 视频信号接线：根据监控系统的类型，有两种主要的视频信号接线方式，即模拟信号接线和数字信号接线。
- 模拟信号接线：使用BNC头的同轴电缆将摄像头的视频输出端与DVR或显示器的视频输入端相连。
- 数字信号接线：使用网线将IP摄像头的视频输出端与网络交换机或路由器连接，以实现数据传输。
2. 电源接线：将摄像头的电源线与电源适配器相连，然后将电源适配器插入电
源插座。
3. 数据传输接线：如果使用的是网络摄像头，需要将其与交换机或路由器通过网线连接，建立数据传输通道。
4. 音频接线（可选）：某些监控摄像头具有音频输入功能，可以通过连接麦克风与摄像头的音频输入端，实现音频监控功能。
需要注意的是，安装监控系统时，应遵守相关法律法规，确保不侵犯他人隐私权，同时应注意摄像头的安全防护，以防止被恶意破坏。
另外，在布放监控摄像头时，应根据实际需求选择适当的数量和位置，以达到最佳的监控效果。
监控安装布线实施方案
监控安装布线实施方案一、前期准备。
在进行监控安装布线实施之前，首先需要进行充分的前期准备工作。
这包括对监控区域的实地勘察和测量，了解监控摄像头的安装位置和数量，确定监控设备的型号和规格，以及准备必要的工具和材料。
二、布线规划。
在进行监控安装布线时，需要进行合理的布线规划。
首先要确定监控设备的位置和布线路径，避免出现布线混乱、交叉和过长的情况。
同时，要考虑到布线的美观性和安全性，避免布线暴露在外面，造成安全隐患。
三、布线材料准备。
在进行监控安装布线实施之前，需要准备好所需的布线材料。
这包括电缆、接头、管道、线槽等。
在选择布线材料时，要根据监控设备的需求和布线环境的特点来进行选择，确保布线材料的质量和可靠性。
四、实施步骤。
1. 确定布线路径，根据前期的布线规划，确定监控设备的位置和布线路径，标明布线的起点和终点。
2. 进行布线，根据布线规划，进行布线工作。
在进行布线时，要注意布线的整齐、美观和安全，避免出现杂乱和混乱的情况。
3. 连接监控设备，在布线完成后，需要对监控设备进行连接。
这包括连接电缆、接头和监控设备，确保连接的牢固和可靠。
4. 调试监控设备，在连接完成后，需要对监控设备进行调试。
这包括检查监控设备的工作状态、画面清晰度和监控范围，确保监控设备的正常运行。
五、验收和整改。
在监控安装布线实施完成后，需要进行验收和整改工作。
这包括对监控设备的布线和连接进行检查，确保监控设备的安装和布线符合要求。
如果发现问题，需要及时进行整改，确保监控设备的正常使用。
六、总结和改进。
在监控安装布线实施完成后，需要进行总结和改进工作。
这包括对监控安装布线的过程进行总结，发现问题和不足之处，并进行改进，提高监控安装布线的效率和质量。
七、安全注意事项。
在进行监控安装布线实施过程中，需要注意安全事项。
这包括使用安全工具和材料，避免在高空作业时发生意外，确保施工人员的安全。
八、环境保护。
在进行监控安装布线实施过程中，需要注意环境保护。
监控摄像头安装线路教程分享
一、监控摄像头安装前
布置摄像头之前，你首先要决定你的摄像头布在哪里，固定在哪个点。
要拍什么。
摄像头的固定位置很重要，还有你准备采购什么样的摄像头，摄像头的参数主要是有效距离。
普通的一般是600元左右，夜视的在900元以上。
二、监控摄像头安装
如果模拟监控摄像头接到电脑上，需要如下操作：
1、购置DC直流12V电源一个，摄像机支架一个(半球除外)，适当长度75-3视频线一根，俩芯电源线一根，以及采集卡一张和BNC头一对;
2、将采集卡安装在电脑主板上，并安装驱动;
3、将摄像头放置到合适位置，连接电源线，并焊接BNC头，拉线到电脑处;
4、将令一段BNC头焊接好，并连接采集卡上，接通电源即可;
5、对采集卡进行一些简单配置，将存储时间或方式进行改变。
如果数字监控摄像头，需要如下操作：
1、购置DC直流12V电源一个，摄像机支架一个(半球除外)，适当长度网线一根，俩芯电源线一根;
2、将摄像头放置到合适位置，连接电源线及网线，拉线到电脑网卡处;
3、安装数字摄像机的'ip扫面软件;
4、登陆到摄像机，对摄像机进行简单配置，并改变存储方式即可。
另外如果做大型监控的话，厂家一定要选好。
长期合作最重要，做完后线路图一定要保存好。
这考虑到一个后期维护的问题。
三、监控摄像头安装注意事项：
监控主机放的地方线路一定要理整齐，要通风，防潮，防火。
不能在监控主机上装别的无关紧要的东西。
安装监控摄像头布线详解
安装监控摄像头布线详解
安装监控摄像头的时候一定要选用质量比较好的线材，而且安装监控摄像头布线的时候要合理、整齐、安装结实。
具体的安装要求如下：
1、安装监控摄像头监控导线，其额定电压应不小于线路的工作电压；监控导线的绝缘应符合线路的安装方式和敷设的外部条件。
监控导线的横截面积应能满足供电和机械强度的要求。
2、安装监控摄像头线材时应尽量避免监控导线有接头。
除非用接头不可的，摄像头其接头必须采用压线或焊接，监控导线连接和分支处不应受机械力的作用。
空在管内的监控导线，在任何情况下都不能有接头，必要时尽可能将接头放在接线盒探头接线柱上。
3、安装监控摄像头线材在建筑物内安装要保持水平或垂直。
线材应加套管保护(塑料或铁水管，按室内配管的技术要求选配)，天花板走线可用金属软管，但需固定稳妥美观。
4、安装监控摄像头信号线不能和大功率电力线平行，更不能穿在同一管内。
如因外部所限，要平行走线，至少要超过半米。
5、安装监控摄像头报警机箱的交流电源应单独走线，摄像头不能和信号线、低压直流电线在同一条管理内，交流电线的安装应符合电气安装标准。
6、安装监控摄像头报警机箱到天花板的走线要求加套管理入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能。
7、安装监控摄像头线管线材有明配和暗配两种。
摄像头明配管要求横平竖直、整齐美观。
监控安装教程---八步安装好摄像机图解
如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。
普通摄像机支架安装简单，价格低廉，而且种类繁多。
普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。
室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。
室内摄像机的安装高度以2.5～5m为宜，室外以3.5～10m为宜;电梯轿箱内安装在其顶部，与电梯操作器成对角处，且摄像机的光轴与电梯的两壁及天花板成45度。
摄像机的安装注意事项摄像机的使用很简单，通常只要正确安装镜头、连通信号电缆，接通电源即可工作。
但在实际使用中，如果不能正确地安装镜头并调整摄像机及镜头的状态，则可能达不到预期使用效果。
应注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)。
安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。
对于自动光圈镜头，还应将镜头的控制线连接到摄像机的自动光圈接口上，对于电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态(只有在后焦聚调整完毕后才需要最后校正其平衡状态)。
调整镜头光圈与对焦关闭摄像机上电子快门及逆光补偿等开关，将摄像机对准欲监视的场景，调整镜头的光圈与对焦环，使监视器上的图像最佳。
如果是在光照度变化比较大的场合使用摄像机，最好配接自动光圈镜头并作摄像机的电子快门开关置于OFF。
如果选用了手动光圈则应将摄像机的电子快门开关置于ON，并在应用现场最为明亮(环境光照度最大)时，将镜头光圈尽可能开大并仍使图像为最佳(不能使图像过于发白而过载)，镜头即调整完毕。
装好防护罩并上好支架即可在以上调整过程中，若不注意在光线明亮时将镜头的光圈尽可能开大，而是关得比较小，则摄像机的电子快门会自动调在低速上，因此仍可以在监视器上形成较好的图像;但当光线变暗时，由于镜头的光圈比较小，而电子快门也已经处于最慢(1/50s)了，此时的成像就可能是昏暗一片了。
监控摄像头安装教程
监控摄像头安装教程监控摄像头的安装是一项重要的任务，它可以帮助我们监控和保护我们的财产和人员安全。
下面是一个监控摄像头的安装教程，帮助你了解如何正确安装监控摄像头。
步骤1：选择合适的位置首先，你需要选择一个合适的位置来安装监控摄像头。
通常，你会选择在需要监控的区域的高处安装摄像头，以确保可以获得最好的视野。
你也可以根据需要选择固定式或可移动式的摄像头。
步骤2：准备工具和材料在开始安装之前，你需要准备一些工具和材料，如摄像头、电源适配器、电缆、螺丝刀、电钻、电缆夹等。
步骤3：安装支架将支架安装在选择的位置上。
使用电钻，在墙壁或天花板上打孔，并将螺丝固定在孔中。
确保支架稳固牢固。
步骤4：连接电缆将电缆从摄像头的底部拉出，并通过电缆夹将其固定在支架上。
确保电缆不会松动或挂在空中，以防止损坏。
步骤5：安装摄像头将摄像头固定在支架上，确保它能够轻松调整和旋转以适应你的监控需求。
确保摄像头安装牢固，并能够提供所需的视野。
步骤6：连接电源将摄像头的电源适配器连接到电源插座，并将电缆连接到摄像头。
确保电源连接稳定，并没有松动的电缆。
步骤7：测试摄像头安装完成后，你可以进行测试，以确保摄像头正确工作。
连接到监控系统，并查看摄像头的画面是否正常。
如果有任何问题，你可以调整摄像头的位置或检查电缆连接。
步骤8：设置监控系统最后，你需要设置监控系统，包括录像设备、监控软件、移动设备等。
确保监控系统能够接收和存储摄像头的视频，并能够进行实时监控和远程访问。
总结：监控摄像头的安装需要一些准备工作和技巧。
选择合适的位置、安装支架、连接电缆、安装摄像头、连接电源、测试摄像头、设置监控系统都是安装过程中需要注意的步骤。
通过正确安装监控摄像头，你可以实现对财产和人员的有效监控和保护。
监控摄像头安装方法
监控摄像头安装方法监控摄像头的安装是一项重要的工作，它关系到我们的家庭安全和财产安全。
正确的安装方法不仅可以保障监控摄像头的正常运行，还可以提高监控效果，保障我们的安全。
下面，我将为大家介绍监控摄像头的安装方法。
首先，我们需要选择一个合适的位置来安装监控摄像头。
通常情况下，我们会选择安装在房门口、窗户附近或者是重要通道的位置。
在选择位置的时候，我们需要考虑到监控范围和监控角度，以确保监控摄像头能够覆盖到我们想要监控的区域。
接下来，我们需要准备好安装工具。
通常情况下，我们会需要螺丝刀、电钻、膨胀螺丝等工具。
在安装之前，我们需要确保所有的工具都是齐全的，以便顺利地完成安装工作。
然后，我们需要进行布线工作。
首先，我们需要将监控摄像头的电源线和视频线连接好，然后将其穿过墙壁或者天花板，最后接入监控设备。
在进行布线的时候，我们需要确保线路的整齐和美观，以免影响整体的装修效果。
接着，我们可以开始进行固定安装。
首先，我们需要使用电钻在墙壁或者天花板上打孔，然后使用膨胀螺丝将监控摄像头固定在墙壁或者天花板上。
在进行固定安装的时候，我们需要确保监控摄像头的安装位置是稳固的，以免在后期使用过程中出现摇晃或者脱落的情况。
最后，我们需要进行调试和测试。
在安装完成之后，我们需要对监控摄像头进行调试，确保其能够正常工作。
我们可以通过监控设备来查看监控画面，以确保监控摄像头的安装位置和角度是合适的。
在调试和测试的过程中，我们需要注意监控画面的清晰度和稳定性，以确保监控效果的良好。
总的来说，监控摄像头的安装方法并不复杂，但是需要我们在安装的过程中认真细致，确保每一个步骤都能够正确完成。
只有这样，我们才能够保障监控摄像头的正常运行，提高我们的家庭安全和财产安全。
希望以上内容对大家有所帮助，谢谢阅读！。
车载监控摄像头安装接线与固定规范
车载监控摄像头安装接线与固定规范
车载监控摄像头安装接线与固定规范，赛威实业车载电子设备在安装车载监控摄像头提供牢固醒目的便利贴，方便安装工作时快速确定摄像头号码。
D5主机提供了八路视频输入/输出接口与车辆内部的视频外设相连接，能进行车辆视频传输等功能。
主机端选用了４芯航空头（公头）与车辆外设连接，具体接口示意图如下图所示，视频线需用75Ω阻抗控制线，其它线材选用不小于0.3mm2线径的连接线，信号引脚定义具体如下表所示。
摄像头连接线：由四根线径为4*0.5mm的线缆组成，分别引至摄像头
1.固定在车顶钢架牢固处，必要时预埋铁板，并用四颗4*10的螺钉将摄像头底座和预埋铁板固定好，以保证摄像头固定牢固。
2.摄像头走线以暗线的方式、加装10mm的波纹管并用扎带捆扎好，如无法走暗线则加装线槽17*12，从线槽走线。
3.摄像头镜头上的保护膜要在安装好之后去除，半球形的车载摄像头调试完以后必须在外部的塑料防护罩上加贴易碎贴（防止人为故意拆卸）。
4.主机输出给摄像机供电，每路最大输出为12V/500mA。
（二）摄像头视频延长线选择
1.主机前置，装在车头前的摄像头视频延长线推荐选择3m或5m的延长线，装在车后的摄像头根据车身长度选择11m或13m的延长线；
2.主机后置，装在车头前的摄像头根据车身长度选择11m或13m的延长线，装在车后的摄像头推荐使用3m或5m的延长线。
监控摄像头安装布线技巧!
监控摄像头安装布线技巧！1.在目标范围的前提下，其安装高度：室内摄像头的安装高度以2.5～4m 为宜，室外以3.5～10m为宜；电梯轿箱内安装在其顶部，与电梯操纵器成对角处，且摄像头的光轴与电梯的两壁及天花板成45度角合适。
2.在线缆布设到位后，将监控摄像头全部接通电源、看看有无图像，有问题解决，然后在安装固定监控摄像头。
3.如果环境有强电，要注意摄像头安装应与地绝缘隔离，才能避免干扰。
4.如果监控摄像头不是红外一体的，则在挪动、安装监控摄像头过程中，尽量不要打开镜头。
5.如有必要，室外安装监控时要采取防雷措施。
6.摄像头安装时，一定要在比较牢固的墙面或地方。
安装后才能做到防止监控画面抖动。
7.调试红外灯要夜间进行才行。
在夜间通过显示器调整红外灯照明位置。
8.从监控摄像头引出线缆应留有1m左右余量、才能不影响监控摄像头的转动。
9.红外一体摄像头，尽量避免直射光源，因为红外灯电源控制是根据安装在红外灯板上的光敏电阻来控制红外灯的工作电源开启与否的。
10.红外摄像机视场内应尽量避免有全黑物体、空旷处、水等吸收红外光线的物体，CCD摄像机配套的红外灯是靠发射红外光在物体上反射到CCD摄像机镜头上成图像的，假如红外光被吸收或减弱，将会削弱红外灯的有效照射效果。
11.必需保障红外灯的工作指标，如红外线灯的供电电源功率必需高于红外灯本身的工作功率等。
一般的供电电源要达到2A，才能保证夜间红外灯的正常工作。
12.安装过程中要留意不要用手摸镜头，CCD靶面，避免弄脏镜头。
13.选用好的BNC头，这个非常关键。
必免维修时麻烦。
二、线路部分的安装：1.视频线：SYV75-3的视频线一般传输200米以内，75-5的传输400米以内，75-7的可传输800米；另外需要关注的是CCTV同轴电缆的质量，RG59U，RG6和RG11均要求是100%铜芯，及95%的铜质编织屏蔽层。
线路环接的最大电阻不能超过15欧姆。
间隔超过500米时就要考虑采用光缆传输。
监控摄像头安装教程
监控摄像头安装教程 This manuscript was revised by the office on December 22, 2012监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。
另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*的线缆，RVVP2*。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。
机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。
检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装1、监控安装高度：室内摄像机的安装高度以～5米,为宜，室外以～10米为宜;电梯内安装在其顶部。
2. 防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控摄像头室内安装配线方法
监控摄像头室内安装配线方法首先，准备工作十分重要。
在进行配线之前，需要明确摄像头的具体位置和数量，了解监控室内环境，并根据需要选择相应的监控设备和配件。
此外，为了保证摄像头正常工作，还需要确保供电设备的稳定性和可靠性。
配线步骤如下：1.定位和固定摄像头：根据实际需要和监控区域，选择合适的位置安装摄像头，并将其固定在墙壁、天花板或支架上。
2.执行布线计划：在选择好的位置上，根据需要采购足够长度的视频线缆。
通常情况下，选择4核或6核屏蔽双绞线更为常见。
同时，需要准备好BNC头、电源头等配件。
3.铺设线缆：按照布线计划，将线缆沿着墙壁或天花板铺设到摄像头所在位置。
如果需要跨越多个房间或区域，建议选择安装管道进行线缆隐藏。
4.接头处理：根据实际情况，使用现场配线道具，将摄像头的电源和视频线分别连接到BNC头和电源头上。
使用压线钳将接头定位到线缆上，并确保接触良好。
5.输入端接收：将线缆的另一端连接到监控主机或监控设备上。
通常情况下，需要选择与摄像头兼容的输入接口，如BNC接口。
6.供电设置：根据实际情况，选择合适的供电方式。
一般有两种选择：直接利用电源适配器供电或通过电缆进行供电。
直接使用电源适配器时，连接适配器的一端到电源插座，另一端连接到摄像头的电源接口。
如果选择通过电缆供电，则需要将电源线与视频线连接在一起，并插入到摄像头的供电接口。
7.调试和测试：在完成摄像头配线后，需要调试和测试监控系统，确保视频信号传输正常，图像清晰，监控设备正常工作。
可以通过监控主机或监控软件来接收和显示视频信号。
最后，希望通过以上介绍的室内监控摄像头配线方法，能够帮助读者正确安装和配线监控系统。
请注意，在进行配线和安装之前，为了确保安全和合法性，请务必遵守相关法律法规，严禁侵犯他人隐私。
海康监控安装图片教程
海康监控安装图片教程海康监控是一款非常实用的安防设备，它能够帮助用户实时监控并记录周围环境的情况，保障个人和财产的安全。
下面就为大家介绍海康监控的安装步骤，并配以详细的图片教程。
第一步：确定安装位置首先，我们需要确定监控摄像头的安装位置。
为了能够有效地监控所需要的区域，我们需要选择一个高度适宜、视角广阔的位置。
选择好位置后，我们需要将摄像头固定在墙面上。
第二步：固定支架在将摄像头固定在墙面前，我们需要先安装一个支架。
将支架放在预定的位置上，使用螺丝将其固定在墙面上。
确保支架牢固且稳定。
第三步：连接电源线在连接摄像头前，我们需要先连接电源线。
电源线长度一般为2米，足够我们进行摄像头的安装。
使用螺丝刀松开电源线接口上的螺丝，将电源线正确地插入接口中。
然后用螺丝刀将螺丝固定紧。
第四步：连接视频线连接好电源线后，我们需要连接视频线。
视频线和电源线一样长，可以满足我们的需求。
找到摄像头上的视频接口，使用螺丝刀松开螺丝，将视频线插入接口中。
然后用螺丝刀将螺丝固定紧。
第五步：调整角度连接好电源线和视频线后，我们需要调整摄像头的角度，确保能够覆盖需要监控的区域。
根据具体的需求，利用手动调节摄像头的云台，上下左右调整摄像头的角度。
调整到满意的位置后，可以用螺丝刀将云台固定。
第六步：连接电源接下来，我们需要连接摄像头的电源。
将电源线插入适配器，再将适配器插入电源插座，确保电源供应充足。
摄像头供电后，会发出蜂鸣声和指示灯会亮起。
第七步：连接显示设备摄像头安装好后，我们可以使用显示设备来观看监控画面。
将显示设备（如电视或电脑显示器）与摄像头连接，打开设备并调整输入源。
第八步：配置网络如果需要通过网络远程查看监控画面，我们需要将摄像头连接到网络。
找到摄像头上的网络接口，使用网线将其连接到网络路由器上。
第九步：设置摄像头参数最后，我们需要设置摄像头的参数，以满足不同的应用需求。
通过显示设备上的菜单或PC端的软件，可以设置摄像头的分辨率、存储方式、报警设置等。
监控摄像机接线图
1=ON） 利凌 OFF OFF
监控摄像机接线图网络摄像机接线图摄像机控制接线图监控球机安装接线图监控摄像头接线图监控摄像头接线图解监控拾音器接线图监控矩阵接线图监控接线图视频监控系统接线图
光纤盒
AC220V LAMP
AC220V
光端机
485口
+-
75-3 视频 空
+-
A
B
485口
I F
Z
COM
解
码
L R
器
A
U
D
COM
AC220V
红 黑 灰 摄像机 黄 紫 棕
5
6圆
1 4
形 插 座
Байду номын сангаас
云台
3
2
地址码为13的解码器DIP开关设置
ON ●
●● ●
● ●●●
●
123456789
A---485口 + B---485口 I---光圈 F---聚焦 Z---焦距 COM---公共端
L---左 R---右 A---自动 U---上 D---下
COM---公共端
SWITCH---开关量跳线 AC OUT---雨刷交流跳线
解码器标注内容
JP3---220V跳线
T1---镜头电压跳线
JP4---24V跳线 JP5---跳线公共 PANAC---交流出 BRUSH---雨刷 LAMP---射灯 220V---电源
T2---485电阻跳线 地址编码表
DIP 4 5 6 7 8 9
ON 32 16 8 4 2 1
OFF 0 0 0 0 0 0
58=
32+16+8+0+2+0
监控摄像头镜头变倍接线方法大全
监控摄像头镜头变倍接线方法大全
变焦镜头的安装及调试过程：
1、将镜头调至最小的mm数,即在不变焦的情况下,先调好的后焦,调至最佳效果,然后将变焦镜头拉到最大mm数,使用控制器或解码器将焦距调至最佳效果,整个过程完程后,镜头即可正常使用;
A 绿——变倍+ 黄——变倍-
黑——焦距+ 棕——聚焦-
红——光圈+ 白——光圈-
B 绿——变焦 + 蓝——变焦- 黑——聚焦+ 灰——聚焦-
红——光圈+ 白——光圈-
C 黑——聚焦+ 棕——聚焦- 绿——光圈红——光圈
黄——变焦白——变焦
一体机接线：绿——变焦白——聚焦灰——KZY码黄——公共
黑——电源- 红——电源+
单扳机镜头DC驱动图： 1、控制- 绿线
2、控制+ 红线
3、驱动+ 黄线
4、驱动- 黑线
单扳机镜头视频驱动图：视频自线——黄线电源+红线——黑线
接地屏障——红线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一步
拿出支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具；按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。
第二步
拿出摄像头，按照事先确定的摄像头镜头型号和规格，仔细装上镜头（红外一体式摄像机不需安装镜头），注意不要用手碰镜头和CCD(图中标注部分），确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。
第三步
拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。
检查牢固后，将摄像头按照约定的方向装上；
第四步
如果需要安装护罩，在第二步后，直接从这里开始安装护罩。
1、打开护罩上盖板和后挡板；2、抽出固定金属片，将摄像机固定好；3、将电源适配器装入护罩内；4、复位上盖板和后挡板，理顺电缆，固定好，装到支架上。
第五步
把焊接好的视频电缆BNC插头插入视频电缆的插座内，确认固定牢固。
第六步
将电源适配器的电源输出插头插入监控摄像机的电源插口，并确认牢固度。
第七步
把电缆的另一头接入控制主机或监视器(电视机)，确保牢固。
第八步
接通监控主机和摄像机电源，通过监视器调整摄像机角度到预定范围
监控摄像机的安装方法：
1) 在满足监视目标视场范围要求的条件下，其安装高度：室内离地不宜低于2.5m；室外离地不宜低于3.5m。
2) 摄像机及其配套装置，如镜头、防护罩、支架、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。
3) 在强电磁干扰环境下，摄像机安装应与地绝缘隔离。
4) 信号线和电源线应分别引入，外露部分用软管保护，并不影响云台的转动。
5) 电梯厢内的摄像机应安装在厢门上方的左或右侧，并能有效监视电梯厢内乘员面部特征。
云台、解码器安装：
1) 云台的安装应牢固，转动时无晃动。
2) 应根据产品技术条件和系统设计要求，检查云台的转动角度范围是否满足要求。
3) 解码器应安装在云台附近或吊顶内（但须留有检修孔）。
控制设备安装：
1) 控制台、机柜（架）安装位置应符合设计要求，安装应平稳牢固、便于操作维护。
机柜架）背面、侧面离墙净距离应符合维修要求。
2) 所有控制、显示、记录等终端设备的安装应平稳，便于操作。
其中监视器（屏幕）应避免外来光直射，当不可避免时，应采取避光措施。
在控制台、机柜（架）内安装的设备应有通风散热措施，内部接插件与设备连接应牢靠。
3) 控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔，排列、捆扎整齐，编号，并有永久性标志
电梯厢内的摄像机应安装在厢门上方的左或右侧，并能有效监视电梯厢内乘员面部特征。
云台、解码器安装：云台的安装应牢固，转动时无晃动，;应根据产品技术条件和系统设计要求，检查云台的转动角度范围是否满足要求，;解码器应安装在云台附近或吊顶内（但须留有检修孔。
控制设备安装控制台、机柜（架）安装位置应符合设计要求，安装应平稳牢固、便于操作维护。
机柜架）背面、侧面离墙净距离应符合维修要求。
所有控制、显示、记录等终端设备的安装应平稳，便于操作。
其中监视器（屏幕）应避免外来光直射，当不可避免时，应采取避光措施。
在控制台、机柜（架）内安装的设备应有通风散热措施，内部接插件与设备连接应牢靠。
;控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔，排列、捆扎整齐，编号，并有永久性标志。
