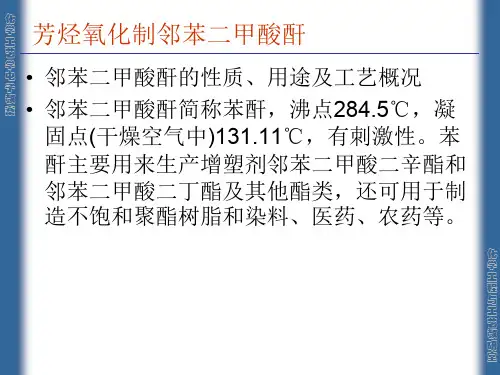

TRC LRC
蒸汽
LRC
中 压
蒸汽
LRC
低 压
热油 冷油 去精制
苯酐精制工艺流程
TRC PRC PRC
真空泵
LRC
TRC
LRC
TRC LRC
预分解槽
PRC
TRC
苯酐储槽
真空泵
PRC TRC
LRC
LRC
STEAM
LRC
TRC
汽包
苯酐热熔程控指导
1箱 阀位状态 2箱 阀位状态 3箱 阀位状态 4箱 阀位状态
氧化工序
氧化是生产的第一阶段，也是整个生产中最重要的阶段。 主要原料邻二甲苯经过预热器后分四路进入汽化器；另一原料空气也经 过预热后进入汽化器与邻二甲苯汽化混合，然后进入氧化炉。二者 发生反应，生成粗苯酐。粗苯酐进入水冷器进行冷却后，进入热熔 阶段。 此反应为放热反应。反应温度是工艺过程控制的重点。氧化炉中平 均分布有9根温度管，每根温度管上有14个温度点，以取得氧化炉中 各个部位的精确温度。各点的温度一般控制在450℃左右，温度严禁 超过460℃，否则影响触媒活性甚至失去作用。若有两点温度超过 460℃，则进行联锁保护，关闭邻二甲苯进料阀，打开回流阀。反应 温度的控制是由熔盐换热器内熔盐量的大小决定，熔盐（主要成分 KNO3）的特性是吸热快，散热快，所以是很好的热交换介质。熔盐 温度的降低是用循环冷却水来实现的,产生的蒸汽用于厂内供热或发 电。
℃ 热熔
KV201A
℃ 冷却 KV202A ℃ 冷却 KV202B ℃ 冷却 KV202C ℃ 冷却 KV202D
℃ 冷凝 KV203A ℃ 冷凝 KV203B ℃ 冷凝 KV203C ℃ 冷凝 KV203D KV204D KV204C KV204B KV204A
℃ 热熔
KV201B ℃ 热熔 KV201C ℃ 热熔 KV201D
停车联锁
苯酐 联锁 停车
苯酐控制回路
1）TIC-2318，溶盐进口温度控制，单回路PID调节。熔盐流量 2）TIC-2325A，水冷器出口温度控制，单回路PID调节。水流量 3）LIC-2401，除氧水罐液位控制，单回路PID调节。 4）LIC-2402，汽包液位控制，单回路PID调节。 5）LIC-2403，溶盐换热器液位控制，单回路PID调节。 6）LIC-2404，闪蒸槽液位控制，单回路PID调节。 7）TIC-2405，蒸汽过热器出口温度控制，单回路PID调节。 8）PIC-2402，除氧器压力控制，单回路PID调节。 9）PIC-2404，水分配包压力控制，单回路PID调节。 10）PIC-2406，汽包压力控制，单回路PID调节。 11）PIC-2408，0.08Mpa管网压力控制，单回路PID调节。 12）FIC-2201，邻二甲苯流量控制，单回路PID调节。
苯酐联锁停车
由于氧化炉中得触媒超温时会失去效用，且触媒价格昂 贵。因氧化炉内各部分触媒的活性不同，所以各部分的反应 温度也不同。在氧化炉的每个测温表管中的温度最高点，人 们称之为热点，任意两个热点温度超高时，关闭邻二甲苯进 料阀，打开回流阀，2分钟之后风机停止，使反应彻底停止， 以防止危险保护触媒。 另外，风机出口压力、水冷出口温度、轴流泵的电流等 信号超高限时均采取联锁保护。
STEAM
FRC
苯酐氧化热熔工艺流程
排空
X103
PRC
0.8
2.0
去蒸汽分配台
LRC
E102 C101 鼓风机
空气预热器
E103
TRC
导热油
STEAM
R101
氧化 反应器
E105
E101 V101
邻苯
V102 V102 FRC
TRC
熔盐泵
V103
去氧化水冷 废热锅炉 熔盐储槽 去水洗
LБайду номын сангаасC
蒸汽 汽包 脱氧 外界来脱盐水 粗苯酐 回收水 气冷器
热熔工序
氧化工序来的粗苯酐呈气态，热熔工序的目的就是将气 态的粗苯酐变成液态，以利于精制工序。整套设备共有5个 连通的热熔箱循环使用，以满足连续生产。气态的苯酐在热 熔箱冷却会变成固体，然后加热变成液体。热熔箱内的温度 通过油循环系统控制的。液态的粗苯酐在一个热熔箱注满后， 会自动流向下一个热熔箱。每一个热熔箱均可流向液酐储槽 储存，以备精馏工段使用。
