伺服电机电子齿轮比计算公式

伺服驱动器的电子齿轮比的设置方法

伺服驱动器的电子齿轮比的设置方法上一节我们讲述了伺服电机编码器的分辨率与线数、位数的关系，今天我们说下伺服驱动器电子齿轮比的设置方法，电子齿轮比是干什么用的，我们通过使用伺服电机的电子齿轮，行程比例变更，可以设定每个脉冲的移动量。

下面我们通过位移量和旋转角度的电子齿轮比的设定来举例说明。

1位移量位移量通过电子带动丝杆或同步带的旋转量转换，如下图：伺服电机带丝杆为了提高输出转矩，在电机和丝杆机械部分还需要通过减速机或者齿轮大小来连接，常见的就是一些减速机(蜗轮蜗杆、行星式减速机)或者设置不同大小的齿轮通常是小轮带着大轮旋转实现减速。

以下图为例子，伺服电机编码器的分辨率是1000线通过4倍频就是4000p/r，减速机部分的减速比n=1/2，丝杆导程或者螺纹距Pb=10mm，现在要求将每个脉冲的移动量设定为10um也就是通常说的1丝。

机械丝杆那么电子齿轮比是如何计算的呢，首先我们看下在没有使用电子齿轮比情况下1个脉冲对应的移动量是1/8丝，没有达到我们的要求，因此需要放大量来提高使之到达1丝，这个放大量就是电子齿轮比数值就是相应提高8倍，也就是未使用电子齿轮比情况下移动量的倒数。

使用电子齿轮比8/1时，1个脉冲对应的位移量就是1丝。

电子齿轮比还有另外一种方法就是套公式：电子齿轮比计算公式其中，N、M是电子齿轮比的分子分母，△p是1个脉冲移动量，Pt是编码器分辨率，n是减速比，Pb是丝杠的导程(螺纹距）。

2角度量旋转台角度量就是类似上面的传导装置，旋转台一圈就是Pb等于360°，减速比或者同步带轮比n是8/64，伺服电机编码器分辨率是17位转换成脉冲量Pt就是131072p/r，现在要求将每个脉冲的旋转量设定△p 为0.01°。

和上面移动量分析一样，在没有使用电子齿轮比的时候，1个脉冲对应的旋转角度是1125/32768(0.01°)，没有达到我们的要求，需要一个扩大倍数就是它的倒数32768/1125来扩大它后，也就是当设定电子齿轮比是32768/1125时，1个脉冲对用的角度就是0.01°。

伺服电机电子齿轮比的算法

伺服电机电子齿轮比的算法
1.齿轮比计算：
1.1确定速度要求：
通过分析系统要求，确定所需的速度范围和精度。

可以考虑最大速度、最小速度、加速度和减速度等。

1.2确定实际系统参数：
确定伺服电机的最大速度和最大加速度。

这些参数通常可以从电机的
技术规格中获得。

1.3计算电子齿轮比：
通过将速度要求和实际系统参数进行比较，可以计算出电子齿轮比。

一种常见的方法是使用比例关系，例如：
电子齿轮比=（速度要求/实际系统参数）*缩放系数
缩放系数是一个因素，用于根据具体应用的需求进行调整。

例如，如
果需要更高的精度，则可以降低缩放系数。

2.控制器实现：
2.1设计控制器：
根据具体的应用需求，选择适当的控制器类型，例如PID控制器。

根
据传感器反馈和电机输出的误差，调整控制器参数以实现所需的控制性能。

2.2实现控制算法：
将电子齿轮比应用到控制算法中，以实现所需的速度控制。

例如，如果输入速度是1000rpm，而电子齿轮比是2，则输出到伺服电机的速度应是2000rpm。

2.3评估和调整：
实施控制算法后，通过实际测试和分析系统响应，评估控制性能并进行必要的调整。

这可能涉及到调整电子齿轮比、控制器参数或其他系统参数。

以上是一个基本的伺服电机电子齿轮比算法的框架。

具体的实现细节会因应用的不同而有所差异。

为了实现更高的精度和性能，可能需要考虑更复杂的算法和控制器设计。

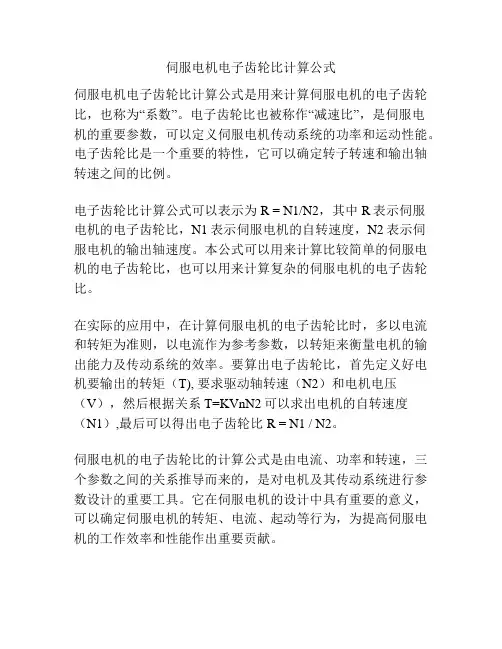

伺服电机电子齿轮比计算公式

伺服电机电子齿轮比计算公式
伺服电机电子齿轮比计算公式是用来计算伺服电机的电子齿轮比，也称为“系数”。

电子齿轮比也被称作“减速比”，是伺服电
机的重要参数，可以定义伺服电机传动系统的功率和运动性能。

电子齿轮比是一个重要的特性，它可以确定转子转速和输出轴转速之间的比例。

电子齿轮比计算公式可以表示为R = N1/N2，其中R表示伺服
电机的电子齿轮比，N1表示伺服电机的自转速度，N2表示伺
服电机的输出轴速度。

本公式可以用来计算比较简单的伺服电机的电子齿轮比，也可以用来计算复杂的伺服电机的电子齿轮比。

在实际的应用中，在计算伺服电机的电子齿轮比时，多以电流和转矩为准则，以电流作为参考参数，以转矩来衡量电机的输出能力及传动系统的效率。

要算出电子齿轮比，首先定义好电机要输出的转矩（T), 要求驱动轴转速（N2）和电机电压（V），然后根据关系T=KVnN2可以求出电机的自转速度
（N1）,最后可以得出电子齿轮比 R = N1 / N2。

伺服电机的电子齿轮比的计算公式是由电流、功率和转速，三个参数之间的关系推导而来的，是对电机及其传动系统进行参数设计的重要工具。

它在伺服电机的设计中具有重要的意义，可以确定伺服电机的转矩、电流、起动等行为，为提高伺服电机的工作效率和性能作出重要贡献。

伺服电机电子齿轮比的算法

伺服电机电子齿轮比的算法一般来说主要由三大因素组成：1、要知道电机转一圈雕刻机的X/Y/Z走多少距离；2、上位机脉冲当量的单位：“毫米/脉冲”还是“脉冲/毫米”；3、伺服电机电子齿轮比的分子与分母;而分子的基数一般是固定的,只需输入此值就行,而常见的国内分体的伺服电机,它的分子的值与编码器精度有关,精度说法不外乎有两种：一、讲多少线的,比如常见的为2500线,那么它的分子的值为2500的四倍,即10000,如我司分体的就是这样算的;二、讲多少位,位是指2的幂次方,比如安川的17位、20位就是2的17或20次方;第1个：要知道电机转一圈雕刻机的X/Y/Z走多少距离1、丝杆机：这个简单,只要知道丝杆的导程现场一般叫螺距,但书面上来说两者的是不一样的概念;我们可从它们的相同点来说只要是单头螺纹的丝杆这两者的说法就无区别,然后知道传动比这又分为减速的传动比还是加速的传动比,然后按以下算法：电机转一圈距离=导程X传动比注：减速传动比一般分子比分母小,如1/3、1/5等等,加速传动比般为分子比分母大,如3/1、5/1等等;2、齿轮齿条机;按以下算法：电机转一圈距离=齿轮模数X齿轮齿数传动第2个：“毫米/脉冲”与“脉冲/毫米”转换关系如下：“毫米/脉冲”转“脉冲/毫米”：脉冲/毫米=1 /输入的“毫米/脉冲”数值 ,比如输入值为,那么就等于100脉冲/毫米;“脉冲/毫米”转“毫米/脉冲”：毫米/脉冲=1 //输入的“脉冲/毫米”数值,比如输入值为100,那么就等于毫米/脉冲第3个：电子齿轮比的分母或脉冲当量单位为毫米/脉冲的算法电子齿轮比的分母=电机转一圈距离/脉冲当量从这个算法公式可看出,电子齿轮比的分母或脉冲当量这两者必须有一个是人为任意设置一个数值只要不超过说明书的许可范围,一般电子齿轮比的分母不超过分子,脉冲当量不超过,另一个才可能求出;。

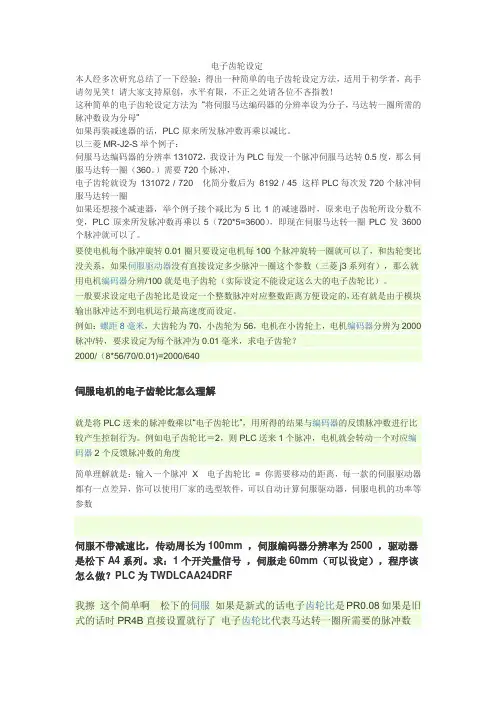

(完整word版)伺服电机的电子齿轮比怎么理解

电子齿轮设定本人经多次研究总结了一下经验：得出一种简单的电子齿轮设定方法，适用于初学者，高手请勿见笑！请大家支持原创，水平有限，不正之处请各位不吝指教！这种简单的电子齿轮设定方法为“将伺服马达编码器的分辨率设为分子，马达转一圈所需的脉冲数设为分母”如果再装减速器的话，PLC原来所发脉冲数再乘以减比。

以三菱MR-J2-S举个例子：伺服马达编码器的分辨率131072，我设计为PLC每发一个脉冲伺服马达转0.5度，那么伺服马达转一圈（360。

）需要720个脉冲，电子齿轮就设为131072 / 720 化简分数后为8192 / 45 这样PLC每次发720个脉冲伺服马达转一圈如果还想接个减速器，举个例子接个减比为5比1的减速器时，原来电子齿轮所设分数不变，PLC原来所发脉冲数再乘以5（720*5=3600），即现在伺服马达转一圈PLC发3600个脉冲就可以了。

要使电机每个脉冲旋转0.01圈只要设定电机每100个脉冲旋转一圈就可以了，和齿轮变比没关系，如果伺服驱动器没有直接设定多少脉冲一圈这个参数（三菱j3系列有），那么就用电机编码器分辨/100就是电子齿轮（实际设定不能设定这么大的电子齿轮比）。

一般要求设定电子齿轮比是设定一个整数脉冲对应整数距离方便设定的，还有就是由于模块输出脉冲达不到电机运行最高速度而设定。

例如：螺距8毫米，大齿轮为70，小齿轮为56，电机在小齿轮上，电机编码器分辨为2000脉冲/转，要求设定为每个脉冲为0.01毫米，求电子齿轮？2000/（8*56/70/0.01)=2000/640伺服电机的电子齿轮比怎么理解就是将PLC送来的脉冲数乘以“电子齿轮比”，用所得的结果与编码器的反馈脉冲数进行比较产生控制行为。

例如电子齿轮比＝2，则PLC送来1个脉冲，电机就会转动一个对应编码器2个反馈脉冲数的角度简单理解就是：输入一个脉冲X 电子齿轮比= 你需要移动的距离，每一款的伺服驱动器都有一点差异，你可以使用厂家的选型软件，可以自动计算伺服驱动器，伺服电机的功率等参数伺服不带减速比，传动周长为100mm ，伺服编码器分辨率为2500 ，驱动器是松下A4系列。

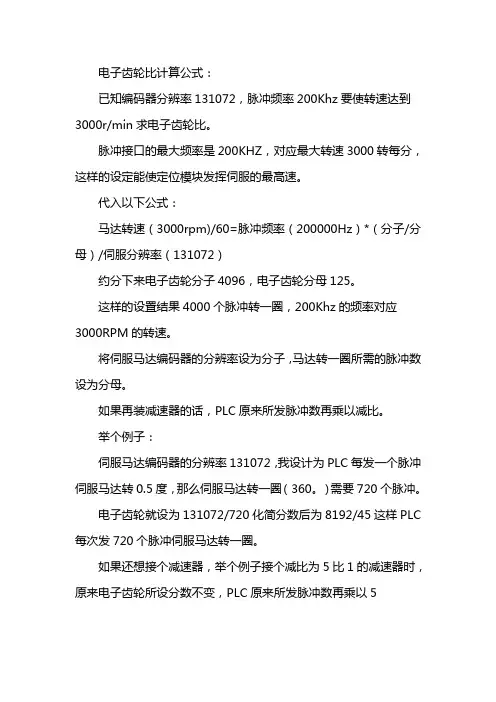

电子齿轮比计算公式

电子齿轮比计算公式：已知编码器分辨率131072，脉冲频率200Khz要使转速达到3000r/min求电子齿轮比。

脉冲接口的最大频率是200KHZ，对应最大转速3000转每分，这样的设定能使定位模块发挥伺服的最高速。

代入以下公式：马达转速（3000rpm)/60=脉冲频率（200000Hz）*（分子/分母）/伺服分辨率（131072）约分下来电子齿轮分子4096，电子齿轮分母125。

这样的设置结果4000个脉冲转一圈，200Khz的频率对应3000RPM的转速。

将伺服马达编码器的分辨率设为分子，马达转一圈所需的脉冲数设为分母。

如果再装减速器的话，PLC原来所发脉冲数再乘以减比。

举个例子：伺服马达编码器的分辨率131072，我设计为PLC每发一个脉冲伺服马达转0.5度，那么伺服马达转一圈（360。

）需要720个脉冲。

电子齿轮就设为131072/720化简分数后为8192/45这样PLC 每次发720个脉冲伺服马达转一圈。

如果还想接个减速器，举个例子接个减比为5比1的减速器时，原来电子齿轮所设分数不变，PLC原来所发脉冲数再乘以5（720*5=3600），即现在伺服马达转一圈PLC发3600个脉冲就可以了。

简单的说，比如说电子齿轮比是1（系统默认），脉冲当量是1mm（就是物体在你发1个脉冲时运行的距离，注意是控制脉冲，就是你PLC发给伺服放大器的脉冲），当你把电子齿轮比改为2时，对应的脉冲当量就变成2mm。

可把所收到的电信号转换成电动机轴上的角位移或角速度输出。

分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。

伺服电机旋转时，速度表现重于精度表现时候，希望将电机速度性能完全表现出来;而对于旋转分辨率要求较低的时。

已知编码器分辨率131072脉冲频率200Khz要使转速达到3000r/min求电子齿轮比。

脉冲接口的最大频率是200KHZ，对应最大转速3000转每分，这样的设定能使定位模块发挥伺服的最高速。

干货为你讲解如何确定伺服电机的电子齿轮比

干货为你讲解如何确定伺服电机的电子齿轮比电子齿轮比参数介绍所谓“ 电子齿轮” 功能，主要有两方面的应用：一是调整电机旋转1圈所需要的指令脉冲数，以保证电机转速能够达到需求转速。

例如上位机PLC最大发送脉冲频率为200KHz，若不修改电子齿轮比，则电机旋转1圈需要10000个脉冲，那么电机最高转速为1200rpm，若将电子齿轮比设为2：1，或者将每转脉冲数设定为5000，则此时电机可以达到2400rpm转速。

例如：电子齿轮比设为1：1或者每转脉冲数设为10000，上位机PLC最高发送脉冲频率为200KHz。

每转脉冲数和电子齿轮比的计算按照以下1～6的顺序，计算每转脉冲数或者电子齿轮比注意：(1)每转脉冲数和电子齿轮比都可以限定伺服电机旋转1圈所需的指令量，两者是互补关系，但是每转脉冲数的优先级要高于电子齿轮比，只有每转脉冲数设定为0的情况下电子齿轮比才会生效，这是用户需要注意的。

特殊情况若算得每转脉冲数为小数时就要考虑使用电子齿轮比。

(2)P2-02和P2-03超过设定范围时，请将分子分母约分成可设定范围内的整数在进行设定。

在不改变比值情况下的约分不影响使用。

(3)不加特殊说明现出场的电机编码器分辨率均为2500P/R。

(4)指令单位并不代表加工精度。

在机械精度的基础上细化指令单位量，可以提高伺服的定位精度。

比如在应用丝杠时，机械的精度可以达到0.01mm，那么0.01mm的指令单位当量就比0.1mm的指令单位当量更精确。

电子齿轮的设定实例举例：上面例子的补充说明：上位机脉冲个数5000，是通过，丝杠螺距为5mm，脉冲当量要求是0.001mm，所以脉冲个数是5/0.001=5000。

编码器反馈脉冲是131072一转(伺服电机)，但由于变速机构，故3/2。

电子齿轮比计算公式

电子齿轮比计算公式齿轮比：齿轮比，两个直径不同的齿轮啮合在一起转动，直径大的齿轮转速自然会比直径小的齿轮转慢一些，它们的转速比例其实和齿轮直径大小成反比，汽车内发动机的转速经过变速器内的齿轮组改变转速后才输往车轮，变速箱内就是有几组不同齿轮比的齿轮让驾驶人选择，以配合车速及负荷，开车时转档就是选择不同齿轮比的组合。

电子齿轮比计算公式：已知编码器分辨率131072，脉冲频率200Khz要使转速达到3000r/min求电子齿轮比。

脉冲接口的最大频率是200KHZ，对应最大转速3000转每分，这样的设定能使定位模块发挥伺服的最高速。

代入以下公式：马达转速（3000rpm)/60=脉冲频率（200000Hz）*（分子/分母）/伺服分辨率（131072）约分下来电子齿轮分子4096，电子齿轮分母125。

这样的设置结果4000个脉冲转一圈，200Khz的频率对应3000RPM的转速。

将伺服马达编码器的分辨率设为分子，马达转一圈所需的脉冲数设为分母。

如果再装减速器的话，PLC原来所发脉冲数再乘以减比。

举个例子：伺服马达编码器的分辨率131072，我设计为PLC每发一个脉冲伺服马达转0.5度，那么伺服马达转一圈（360。

）需要720个脉冲。

电子齿轮就设为131072/720化简分数后为8192/45这样PLC 每次发720个脉冲伺服马达转一圈。

如果还想接个减速器，举个例子接个减比为5比1的减速器时，原来电子齿轮所设分数不变，PLC原来所发脉冲数再乘以5 （720*5=3600），即现在伺服马达转一圈PLC发3600个脉冲就可以了。

简单的说，比如说电子齿轮比是1（系统默认），脉冲当量是1mm（就是物体在你发1个脉冲时运行的距离，注意是控制脉冲，就是你PLC发给伺服放大器的脉冲），当你把电子齿轮比改为2时，对应的脉冲当量就变成2mm。

可把所收到的电信号转换成电动机轴上的角位移或角速度输出。

分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。

伺服电子齿轮比的计算方法

伺服电子齿轮比的计算方法电子齿轮比主要功能：1、可以任意地设置每单位指令脉冲对应的电机的速度和位移量(脉冲当量)；2、当上位控制器的脉冲发生能力(最高输出频率)不足以获得所需速度时，可以通过电子齿轮功能(指令脉冲倍频)来对指令脉冲进行×N倍频。

当伺服电机用在电脑绣花机的框架上时，控制上的要求为主控发送1个脉冲框架得移动0.1mm。

对电子齿轮比的计算有影响的主要为以下几个因素：电机编码器的分辨率；机械装置的二级传动比；框架皮带齿轮大小。

电机编码器的分辨率：伺服电机的编码器一般为2000线或者是2500线，也就是转一圈能产生2000或者2500个脉冲，而伺服驱动器对此脉冲进行4倍频处理，所以电机转一圈就能产生8000或者10000个脉冲，也就是分辨率为8000或者10000。

电机型号编码器线数电机编码器的分辨率三洋P2、P5电机20008000大豪伺服250010000以三洋伺服电机为例：当控制器给驱动器发送一个脉冲时，伺服电机转过的角度为经过二级传动装置后，框架运动的角度折算到电机上角度和二级传动比是成反比的，比如二级传动比为1/4，那么电机转过的角度就是传动轴转过的4倍。

框架齿轮大小：目前市场上主要有两种齿轮：绣框移动0.1mm时所需转过的角度为0.36°和0.45°。

大部分机器都是采用0.36°的齿轮。

综上所述可以得知电子齿轮比的公式如下采用丝杆结构的话，电子齿轮比的计算方式稍微有些不同因为一般的，电机和丝杆轴之间是1：1的皮带传动，丝杆的螺距为M毫米/圈，那么计算公式为框架伺服电机“电子齿轮比”的计算方法电子齿轮比主要功能：1、可以任意地设置每单位指令脉冲对应的电机的速度和位移量(脉冲当量)；2、当上位控制器的脉冲发生能力(最高输出频率)不足以获得所需速度时，可以通过电子齿轮功能(指令脉冲倍频)来对指令脉冲进行×N倍频。

当伺服电机用在电脑绣花机的框架上时，控制上的要求为主控发送1个脉冲框架得移动0.1mm。

电子齿轮计算公式

指令脉冲当量（电机转1圈脉冲量）电子齿轮计算公式如下：脉冲量*分子/分母=分辨率。

额定转速（电机转1分钟脉冲量）电子齿轮计算公式如下：脉冲量*分子/分母=电机转速/60秒*分辨率。

指令脉冲当量带减速比（电机转1圈脉冲量）电子齿轮计算公式如下：脉冲量*分子/分母=分辨率*m/n。

M减速比分子；n减速比分母。

额定转速带减速比（电机转1分钟脉冲量）电子齿轮计算公式如下：脉冲量*分子/分母=电机转速/60秒*分辨率*m/n。

M减速比分子；n减速比分母。

例1：1）上位机发出脉冲能力为200Kp/S，200×1000/s，200×1000×60/min；2）电机额定转速为3000R/ min，3000/60s；3）伺服电机编码器分辨率是131072；4）丝杆螺距是10mm；求：1、电机额定转速运行时的电子齿轮比？根据公式：脉冲量*分子/分母=电机转速/60秒*分辨率。

200*1000*分子/分母=3000/60*131072200000*分子/分母=50*131072200000*分子/分母=6553600分子/分母=6553600/200000分子/分母=32.7682、如果电子齿轮比是1，伺服电机的转速？1.如果电子齿轮比是1：12.上位机发出的1个脉冲=编码器输出检测反馈的1个脉冲：3.上位机发出脉冲能力时发出的脉冲频率=200×1000/s；4.伺服电机的转速是=200×1000/s×60/131072= 91.55 r/min3、生产时，设定指令脉冲当量，确定电子齿轮比？1.丝杆螺距是10mm，2.要求上位机每发一个指令脉冲，工件移动0.001mm，即指令脉冲当量为0.001mm，也可以说指令脉冲单位为0.001mm：3.如果伺服转一周，丝杆转一周，减速比是1:14.丝杆转一周，上位机应该发出的指令脉冲为10mm/0.001mm=10000（个）；5.伺服转一周，编码器检测反馈脉冲为131072（个）；6.根据公式：脉冲量*分子/分母=分辨率。

电子齿轮计算公式

指令脉冲当量（电机转1圈脉冲量）电子齿轮计算公式如下：脉冲量*分子/分母=分辨率。

额定转速（电机转1分钟脉冲量）电子齿轮计算公式如下：脉冲量*分子/分母=电机转速/60秒*分辨率。

指令脉冲当量带减速比（电机转1圈脉冲量）电子齿轮计算公式如下：脉冲量*分子/分母=分辨率*m/n。

M减速比分子；n减速比分母。

额定转速带减速比（电机转1分钟脉冲量）电子齿轮计算公式如下：脉冲量*分子/分母=电机转速/60秒*分辨率*m/n。

M减速比分子；n减速比分母。

例1：1）上位机发出脉冲能力为200Kp/S，200×1000/s，200×1000×60/min；2）电机额定转速为3000R/ min，3000/60s；3）伺服电机编码器分辨率是131072；4）丝杆螺距是10mm；求：1、电机额定转速运行时的电子齿轮比？根据公式：脉冲量*分子/分母=电机转速/60秒*分辨率。

200*1000*分子/分母=3000/60*131072200000*分子/分母=50*131072200000*分子/分母=6553600分子/分母=6553600/200000分子/分母=32.7682、如果电子齿轮比是1，伺服电机的转速？1.如果电子齿轮比是1：12.上位机发出的1个脉冲=编码器输出检测反馈的1个脉冲：3.上位机发出脉冲能力时发出的脉冲频率=200×1000/s；4.伺服电机的转速是=200×1000/s×60/131072= 91.55 r/min3、生产时，设定指令脉冲当量，确定电子齿轮比？1.丝杆螺距是10mm，2.要求上位机每发一个指令脉冲，工件移动0.001mm，即指令脉冲当量为0.001mm，也可以说指令脉冲单位为0.001mm：3.如果伺服转一周，丝杆转一周，减速比是1:14.丝杆转一周，上位机应该发出的指令脉冲为10mm/0.001mm=10000（个）；5.伺服转一周，编码器检测反馈脉冲为131072（个）；6.根据公式：脉冲量*分子/分母=分辨率。

伺服驱动器电子齿轮比计算公式推导

伺服驱动器电子齿轮比计算公式推导一、按伺服电机额定转速的电子齿轮比公式推导过程一般在用的PLC的最高脉冲频率是100KHZ，即100000（脉冲数/秒），假设伺服电机的额定转速是2000（转/分钟），即2000/60=33.33（转/秒），伺服电机编码器是13bit，即分辨率为2^13=131072（脉冲数/转）。

那么在电子齿轮比1：1的情况下，PLC能让伺服电机旋转的最大转速是多少呢？通过单位的换算，我们要得到：转/秒，这个单位（思想重点），那么我们可以将脉冲数/秒÷脉冲数/转，就能得到单位：转/秒。

这里大家可以在纸上换算下就能得出。

那么我们就可以用最高脉冲频率÷伺服电机编码器分辨率，也就是100000÷131072=0.763（转/秒），也就是说，在电子齿轮比1：1的情况下，伺服电机所能达到的最大转速是0.763×60=45.78（转/分）。

这个数值显然低于伺服电机的额定转速2000（转/分）。

因此，我们需要将伺服驱动器每秒接收到的脉冲数提高2000÷45.78=43.687倍才能发挥伺服电机能力。

而伺服驱动器的电子齿轮比就是将PLC发出的脉冲数成倍数放大后，再来驱动伺服电机，从而提高伺服电机的转速。

所以，这里的电子齿轮比就要设成43687：1。

但是我们这样的话，就会出现误差。

我们在计算过程中，不要除尽，要带分数去计算。

整个过程是：100000÷131072×（分子÷分母）=2000÷6，得到分子：分母=16384：375。

把驱动器的分子参数设为16384，分母参数设置为375，这样就能达到2000（转/分）的目的了。

总结：分子÷分母=（转速÷60）×（编码器分辨率÷PLC最高脉冲频率）二、传动比我们实际项目中，由于伺服电机本身的转矩限制，或者出于成本考虑，一般会给伺服电机配个减速机，或者在为了提高/降低终端速度，就会配套大小齿轮。

伺服电子齿轮比的计算方法

伺服电子齿轮比的计算方法电子齿轮比主要功能：1、可以任意地设置每单位指令脉冲对应的电机的速度和位移量(脉冲当量)；2、当上位控制器的脉冲发生能力(最高输出频率)不足以获得所需速度时，可以通过电子齿轮功能(指令脉冲倍频)来对指令脉冲进行×N倍频。

当伺服电机用在电脑绣花机的框架上时，控制上的要求为主控发送1个脉冲框架得移动0.1mm。

对电子齿轮比的计算有影响的主要为以下几个因素：电机编码器的分辨率；机械装置的二级传动比；框架皮带齿轮大小。

电机编码器的分辨率：伺服电机的编码器一般为2000线或者是2500线，也就是转一圈能产生2000或者2500个脉冲，而伺服驱动器对此脉冲进行4倍频处理，所以电机转一圈就能产生8000或者10000个脉冲，也就是分辨率为8000或者10000。

电机型号编码器线数电机编码器的分辨率三洋P2、P5电机20008000大豪伺服250010000以三洋伺服电机为例：当控制器给驱动器发送一个脉冲时，伺服电机转过的角度为经过二级传动装置后，框架运动的角度折算到电机上角度和二级传动比是成反比的，比如二级传动比为1/4，那么电机转过的角度就是传动轴转过的4倍。

框架齿轮大小：目前市场上主要有两种齿轮：绣框移动0.1mm时所需转过的角度为0.36°和0.45°。

大部分机器都是采用0.36°的齿轮。

综上所述可以得知电子齿轮比的公式如下采用丝杆结构的话，电子齿轮比的计算方式稍微有些不同因为一般的，电机和丝杆轴之间是1：1的皮带传动，丝杆的螺距为M毫米/圈，那么计算公式为框架伺服电机“电子齿轮比”的计算方法电子齿轮比主要功能：1、可以任意地设置每单位指令脉冲对应的电机的速度和位移量(脉冲当量)；2、当上位控制器的脉冲发生能力(最高输出频率)不足以获得所需速度时，可以通过电子齿轮功能(指令脉冲倍频)来对指令脉冲进行×N倍频。

当伺服电机用在电脑绣花机的框架上时，控制上的要求为主控发送1个脉冲框架得移动0.1mm。

伺服电机齿轮比跟速度的关系

伺服电机齿轮比跟速度的关系
伺服电机的齿轮比是指电机轴和齿轮之间的齿轮数比值。

通常，伺服电机的齿轮比越大，电机输出的转速就越慢，输出的扭矩就越大。

伺服电机的齿轮比和速度之间的关系可以通过以下公式表示：
齿轮比=电机转速×齿轮数÷齿轮输入转速
其中，电机转速是指伺服电机的输出转速，齿轮数是指电机轴和齿轮之间的齿轮数，齿轮输入转速是指齿轮的输入转速，通常是指机械系统中的输入转速。

因此，如果要改变伺服电机的齿轮比，可以通过改变电机轴和齿轮之间的齿轮数比值来实现。

如果想要提高电机的输出转速，可以减小齿轮数比值；如果想要降低电机的输出转速，可以增大齿轮数比值。

需要注意的是，伺服电机的齿轮比和速度之间的关系还受到机械系统的限制和影响，因此在实际应用中需要根据具体情况进行综合考虑和调整。

伺服电机电子齿轮比计算公式

伺服电机电子齿轮比计算公式
电子齿轮系统是指将电机和齿轮结合在一起，允许电机快速响应驱动任务所需的机械惯性。

电子齿轮系统具有轻质化和去除机械运动特性的优势，可以实现可靠的高效率运行。

比率的计算是电子齿轮比的关键因素，用于确定动力传输系统的相对运行比率。

求电子齿轮比的公式为：
i=m2n2/m1n1
其中m1和n1指定原始电机和转轮转速，m2和n2指定输出转轮转速和电机转速，i指定电子齿轮比。

可以看出，电子齿轮比的公式可以用来计算电机的最佳输出转速，以优化振动干扰和最优运行性能。

电子齿轮比也可以用于提供恒定的机械扭矩，可以改善精密的转矩控制性能。

这是因为电子齿轮比可以控制输出转轮转速，从而获得较高的转矩和更好的功率效率。

此外，正确计算电子齿轮比还有助于更精确地计算齿轮系统的传动比，有助于改善运动原理图的准确性。

总之，电子齿轮比对于实现高效有效的电机驱动及其应用效能有着至关重要的作用。

通过有效计算电子齿轮比，可以使电机运行更加精确，使控制更加准确和安全，从而有效的提升系统的性能和运行可靠性。
