LM317可调稳压直流电源电路分析

LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片 LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2、整流部分该设计采用单相桥式整流电路。

其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。

3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。

可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。

电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。

滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。

电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。

4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

LM317可调式三端稳压电源能够连续输出可调的直流电压。

电路直流稳压实验报告(3篇)

第1篇一、实验目的1. 了解直流稳压电源的工作原理和设计方法。

2. 掌握直流稳压电源中变压器、整流、滤波和稳压等环节的作用。

3. 学会使用示波器、万用表等实验仪器进行实验测量。

4. 提高电路实验技能和理论联系实际的能力。

二、实验原理直流稳压电源是将交流电源（如市电220V）转换成稳定直流电压的装置。

其基本组成包括变压器、整流电路、滤波电路和稳压电路。

1. 变压器：将220V交流电压降压至整流电路所需的电压。

2. 整流电路：利用二极管的单向导电性，将交流电压转换为脉动直流电压。

3. 滤波电路：通过滤波电容将脉动直流电压中的纹波滤除，得到较为平滑的直流电压。

4. 稳压电路：通过稳压器件（如稳压二极管、集成稳压器等）使输出电压稳定。

三、实验仪器与器材1. 变压器：1台2. 整流二极管：4只3. 滤波电容：1只4. 集成稳压器：1块5. 电阻：若干6. 交流电源：1台7. 直流电源：1台8. 示波器：1台9. 万用表：1台四、实验步骤1. 组装电路：根据实验原理图，将变压器、整流二极管、滤波电容和集成稳压器等元件连接成直流稳压电源电路。

2. 连接实验仪器：将直流稳压电源电路与示波器、万用表等实验仪器连接。

3. 测量输入电压：用万用表测量变压器次级输出电压，即整流电路输入电压。

4. 测量输出电压：用万用表测量稳压电路输出端的直流电压。

5. 测试滤波效果：观察滤波电容两端电压波形，分析滤波效果。

6. 调整稳压电路：通过调整集成稳压器的输出电压，观察输出电压的变化。

7. 测量输出纹波电压：用示波器测量稳压电路输出端的纹波电压。

8. 改变负载：在稳压电路输出端接入不同阻值的电阻，观察输出电压和纹波电压的变化。

9. 记录实验数据：将实验过程中测量的数据整理成表格。

五、实验数据与分析1. 输入电压：220V2. 输出电压：15V3. 滤波电容两端电压波形：平滑的直流电压4. 输出纹波电压：小于10mV5. 改变负载时，输出电压和纹波电压变化不大，说明稳压效果良好。

双12v电源实验报告

双12v电源实验报告1设计任务及要求设计一个输入220V 交流电压，经双路变压（两路16V ）、整流、双路稳压后输出±12V 直流电压电源。

完成电路原理设计，元件选取及参数计算，并完成PCB 制板，进行软件仿真。

2直流稳压电源在电子电路及设备中，一般都需要稳定的直流电源供电，提供这种稳定的直流电能的电源就是直流稳压电源。

直流稳压电源在电源技术中占有十分重要的地位。

它由变压、整流、滤波、稳压四部分电路组成，如图1-1所示：图1-1直流电源的方框图（1）降压变压器，它将电网220V 交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

（2）整流电路，整流电路将交流电压变换成脉动的直流电压。

再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压。

常用的整流滤波电路有全波整流滤波、桥式整流滤波等。

（3）滤波电路，可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

（4）稳压电路，稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。

工频交流脉动直流直流负载3电路设计整体原理图如图3-1所示：图3-1整体电路原理图3.1变压器按设计要求，变压器为220V输入双路16V输出，考虑到负载功率的问题，应该选择功率较大的变压器，本设计中选定EI型全铜变压器220V 转16V交流35W电感变压器。

35W已经完全满足设计要求和安全功率。

原理图和PCB封装分别如图3-2和图3-3所示：图3-2变压器原理图图3-3变压器PCB封装3.2整流电路本次设计采用单相桥式整流电路，它由四只二极管组成，其构成原u的整个周期内，负载上的电压和电流方则就是保证在变压器副边电压2向始终不变。

整流桥如图3-4所示图3-4单相桥式整流路在u2的正半周内，二极管D1、D3导通，D2、D4截止；u2的负半周内，D2、D4导通，D1、D3截止。

在不用变压器的情况下，如何将220V交流电变成12V直流电？

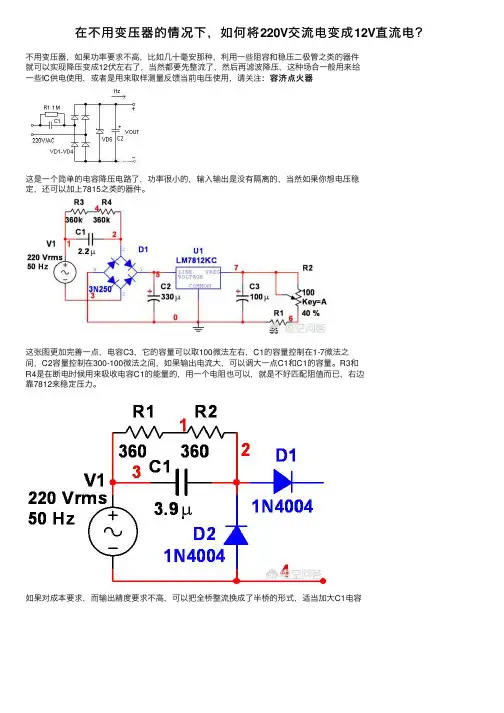

在不⽤变压器的情况下，如何将220V交流电变成12V直流电？不⽤变压器，如果功率要求不⾼，⽐如⼏⼗毫安那种，利⽤⼀些阻容和稳压⼆极管之类的器件就可以实现降压变成12伏左右了，当然都要先整流了，然后再滤波降压，这种场合⼀般⽤来给：容济点⽕器⼀些IC供电使⽤，或者是⽤来取样测量反馈当前电压使⽤，请关注：容济点⽕器这是⼀个简单的电容降压电路了，功率很⼩的，输⼊输出是没有隔离的，当然如果你想电压稳定，还可以加上7815之类的器件。

这张图更加完善⼀点，电容C3，它的容量可以取100微法左右，C1的容量控制在1-7微法之间，C2容量控制在300-100微法之间，如果输出电流⼤，可以调⼤⼀点C1和C1的容量。

R3和R4是在断电时候⽤来吸收电容C1的能量的，⽤⼀个电阻也可以，就是不好匹配阻值⽽已，右边靠7812来稳定压⼒。

如果对成本要求，⽽输出精度要求不⾼，可以把全桥整流换成了半桥的形式，适当加⼤C1电容的容量就好。

如果要求不⾼，使⽤12伏稳压⼆极管来替代7812也可以的。

上边的阻容降压，都是通过阻容组合来完成的，在没有负载时候电压不⼀定是12伏哦，这种阻容降压精度相对⾼⼀点，还带过压和过流保护，当然也是⾮隔离输出。

如果电流⽐较⼤，可以考虑使⽤可控硅来完成。

这是⼀种简单的双向可控硅和阻容实现的调压电路，使⽤了双向⼆极管和阻容来实现触发已经控制，参数可以看图来匹配，当然它的负载是⼀只灯泡，实际上你可以接⼀个⼤电容上去滤波稳压的，这样调整电位器来满⾜你输出的12伏电压。

如果电流需要⽐较⼤，⽽且对电源有⼀定精度要求，可以利⽤摩托车的整流器电路来实现，磁电机输出的电压，如果是空载，可以是20-220伏之间的交流，通过可控硅削峰的⽅法能稳压，输出可以接电瓶或者⼤电容。

D1-D6组成了整流桥，如果是单相220伏，可以随意接两组就可以了。

晶体管串联稳压电路⾥边有Q1-Q3等三极管，还有电阻R1R7，稳压⼆极管DW1已经电容器件，输出⼤概是16伏，可以通过调整R4和R5的反馈电压来调整合适。
