(整理)远程温湿度测量系统
温湿度监测系统设计
温湿度监测系统设计简介温湿度监测系统设计是指设计一种能够实时监测环境温度和湿度的系统。
该系统可以广泛应用于许多领域,如农业、生物实验室、供应链管理和建筑管理等。
系统架构温湿度监测系统的基本架构由以下几个组件组成:传感器传感器是温湿度监测系统的核心组件,用于实时采集环境温度和湿度数据。
常见的传感器类型包括温度传感器和湿度传感器。
这些传感器可以通过多种接口(如模拟接口或数字接口)与系统主控板连接。
主控板主控板是温湿度监测系统的控制中心,负责调度传感器的工作,接收并处理传感器采集的数据。
主控板通常包括一个微处理器和一些I/O端口,用于与传感器和其他外部设备进行通信。
数据存储温湿度监测系统需要一个数据存储设备来存储传感器采集的数据。
这可以是一个本地数据库,也可以是一个云端存储解决方案。
数据存储设备需要提供高可靠性和灵活性,以满足系统运行和数据分析的需求。
用户界面温湿度监测系统需要一个用户界面,以便用户可以实时监测环境的温湿度数据。
用户界面可以是一个网页应用程序或一个移动应用程序,通过与主控板或数据存储设备进行通信,显示和更新温湿度数据。
系统设计考虑因素在设计温湿度监测系统时,需要考虑以下因素:传感器选择选择适合特定应用场景的传感器。
不同的传感器有不同的测量范围、精度和响应时间等特性。
根据具体需求选择合适的传感器以确保系统性能和准确性。
数据采集频率根据应用需求和资源限制,确定数据采集的频率。
如果需要更高的实时性,可以选择更高的采样频率。
然而,较高的采样频率可能会增加系统的数据处理和存储需求。
数据存储和处理选择适当的数据存储和处理方案。
可以选择本地数据库来存储数据,也可以选择将数据上传到云端进行存储和分析。
确保数据存储和处理方案具备良好的可靠性和性能,以满足系统的要求。
用户界面设计设计一个用户友好的界面,使用户能够方便地查看和管理温湿度数据。
用户界面应具备良好的可用性和可扩展性,以支持不同平台和设备。
系统工作流程温湿度监测系统的工作流程通常包括以下几个步骤:1.启动系统:用户启动系统,主控板开始工作。
远程测温方案
远程测温方案概述远程测温方案是一种基于无线通信技术的温度测量解决方案。
该方案利用无线传感器网络,实现了对远程地点的温度进行实时监测和数据采集,并将数据传输到中央服务器进行分析和存储。
远程测温方案在许多领域都有广泛应用,如工业生产、冷链物流、环境监测等。
方案组成远程测温方案主要由以下几个组件组成:1.无线传感器节点:无线传感器节点通常由温度传感器、无线通信模块和电池组成。
传感器节点负责实时采集温度数据,并通过无线通信模块将数据发送给接收器节点。
2.接收器节点:接收器节点负责接收传感器节点发送的温度数据,并将数据传输给中央服务器。
接收器节点通常与中央服务器连接,以实现数据的实时传输和存储。
3.中央服务器:中央服务器扮演着数据分析和存储的角色。
它接收来自接收器节点的温度数据,并进行实时分析和存储。
中央服务器提供用户界面,使用户可以随时查看远程地点的温度数据。
方案原理远程测温方案的工作原理如下:1.部署传感器节点:在远程地点部署多个传感器节点。
每个传感器节点包含一个或多个温度传感器,可以覆盖整个监测区域。
2.传感器数据采集:传感器节点定时采集温度数据,并通过无线通信模块将数据发送给接收器节点。
采集到的数据可以包括温度值、采集时间等信息。
3.数据传输和存储:接收器节点接收传感器节点发送的数据,并将数据传输给中央服务器。
中央服务器接收到数据后,将数据进行分析和存储,以备后续使用。
4.数据分析和展示:中央服务器对接收到的温度数据进行实时分析,如计算平均温度、温度变化趋势等。
分析结果可以在用户界面上展示,供用户查看。
方案特点远程测温方案具有以下特点:1.实时监测:传感器节点实时采集温度数据,并通过无线通信传输给中央服务器,实现对远程地点温度的实时监测。
2.大数据处理:中央服务器可以处理大量传感器节点发送的数据,并进行实时分析。
用户可以通过用户界面随时查看温度数据和分析结果。
3.高效低功耗:传感器节点采用低功耗设计,电池寿命长。
基于射频技术与无线网络的温湿度远程监测系统
Ab t a t I i i c l t e l e mo i r g o d o n i n n i r d mo i r g frb i i g i o t o — sr c :t s d f u t o r a i n t i f n o re vr me t t wi n t i o u l n sw t u r i z o n i o w h e o n d h cn p e e s e wi n . h r l s n tr g b s d o a i e u n y tc n q e i a f ci e meh d A r moe no r h n i r g T e wi e smo i i a e n r d of q e c e h i u s n e f t to . e t — v i e on r e v n t r g s se o mp r t r n u dt a e n r d o f q e c c n q e a d w r l s ew r sd s n d i i i y tm ft o n e e au e a d h mi i b s d o a i r u n y t h i u n iee s n t o k i e i e n y e e g t i a e . h y tm o s t o r ls e s rn t r ftmp r t r n u d t n e t r n fri g s b hsp p r T es s e c n i s f e e s s n o ewo k o e e au e a d h mi i a d r moe ta se r u — s wi y n s s m a e n 3 wi ls ewo k T e d sg fw r ls e e au e a d h mi i e s r n d n h e t y t b s d o e G r e s n t r . h e in o i e s tmp r t r n u d t s n o o e a d t e r moe e e y

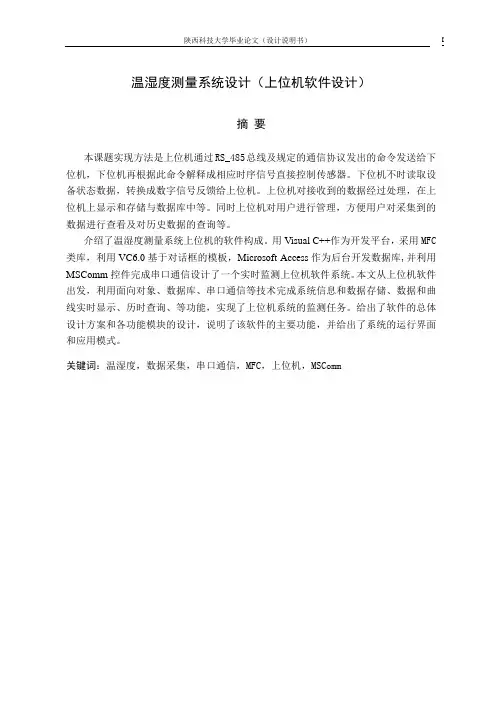

温湿度测量系统设计(上位机软件设计)
温湿度测量系统设计(上位机软件设计)摘要本课题实现方法是上位机通过RS_485总线及规定的通信协议发出的命令发送给下位机,下位机再根据此命令解释成相应时序信号直接控制传感器。
下位机不时读取设备状态数据,转换成数字信号反馈给上位机。
上位机对接收到的数据经过处理,在上位机上显示和存储与数据库中等。
同时上位机对用户进行管理,方便用户对采集到的数据进行查看及对历史数据的查询等。
介绍了温湿度测量系统上位机的软件构成。
用Visual C++作为开发平台,采用MFC 类库,利用VC6.0基于对话框的模板,Microsoft Access作为后台开发数据库,并利用MSComm控件完成串口通信设计了一个实时监测上位机软件系统。
本文从上位机软件出发,利用面向对象、数据库、串口通信等技术完成系统信息和数据存储、数据和曲线实时显示、历时查询、等功能,实现了上位机系统的监测任务。
给出了软件的总体设计方案和各功能模块的设计,说明了该软件的主要功能,并给出了系统的运行界面和应用模式。
关键词:温湿度,数据采集,串口通信,MFC,上位机,MSCommTemperature and humidity measurement system design(PC software design)ABSTRACTApproach is PC through RS_485 bus and provisions of the communication protocol under orders to send out a machine, lower level computer according to this command to explain again into corresponding timing signal directly control sensor. From lower level computer equipment state data, converted into digital signal feedback to the PC. PC docking receive data processed, in upper machine display and storage and database medium. Meanwhile PC user management, the convenient user for the collected data in view of historical data and the query etc.Introduced the temperature and humidity measurement system of software constitutes upper machine. Use Visual C + + as a development platform, using MFC libraries, using VC6.0 dialog-based templates, Microsoft Access as a background, and by using the development of database MSComm control design for a complete serial communication real-time monitoring PC software system. This paper, starting from the PC software by using object-oriented, database, serial communication technology complete system information and data storage, data and curve real-time display, lasted inquiry, and other functions, realized the PC system monitoring task. Given the general design of the software solutions and the function module design, shows the software's main function is presented, and the operation of the system interface and application mode.KEY WORDS: Temperature and humidity,Serial communication,Data acquisition,MFC,PC,MSComm目录摘要 (I)ABSTRACT (II)1绪论 (1)1.1 课题意义及目的 (1)1.2 课题主要研究的内容 (1)2 面向过程与面向对象 (2)2.1 面向过程与面向对象技术 (2)2.2 面向对象的程序设计 (4)2.3本章小结 (5)3系统相关技术介绍 (6)3.1 Visual C++开发平台 (6)3.1.1 Windows编程模型 (6)3.1.2 VC++应用程序创建过程 (7)3.1.3 VC++集成开发环境介绍 (8)3.2数据库技术 (9)3.2.1 VC++6.0开发数据库技术的特点 (9)3.2.2 SQL语言概述 (10)3.2.3 ADO数据库访问技术 (12)3.3 单片机与PC串口通信技术 (17)3.3.1 数据通信的概念 (17)3.3.3 串行通信的通信方式 (18)3.3.4 串行通信的过程及通信协议 (19)3.4 实时数据显示技术 (20)3.5 VC++串口通信技术 (20)3.3.1 事件驱动方式 (21)3.3.2 查询方式 (21)3.6 MSComm控件串口编程基本流程 (23)3.6.1 在当前Project 中插入MSComm控件 (24)3.6.2 初始化并打开串口 (24)3.6.3 捕捉串口事项 (25)3.6.4 串口读写 (25)3.6.5 关闭串口 (26)3.7本章小结 (26)4系统总体设计 (27)4.1系统功能描述 (27)4.2系统总体设计 (27)4.3系统的通信协议 (28)4.3.1模块接口协议格式 (28)4.3.2上位机命令帧数据格式 (29)3.3.3下位机上传数据帧格式 (29)4.4本章小结 (30)5上位机软件设计与各模块的实现 (31)5.1 系统功能模块划分 (31)5.1.1 用户登录的设计 (31)5.1.2系统软件程序设计 (34)5.2 相关数据库的设计 (39)5.2.1 数据库配置 (39)5.2.2 使用访问数据库 (39)5.2.3 VC++到数据库的连接 (40)5.3 数据库中表的设计 (43)5.4 本章小结 (43)6 结束语 (44)致谢 (45)参考文献 (46)1绪论1.1 课题意义及目的在工农业生产、日常生活以及科学研究等诸多领域中,温度和湿度是两个很普遍而又非常重要的参数。

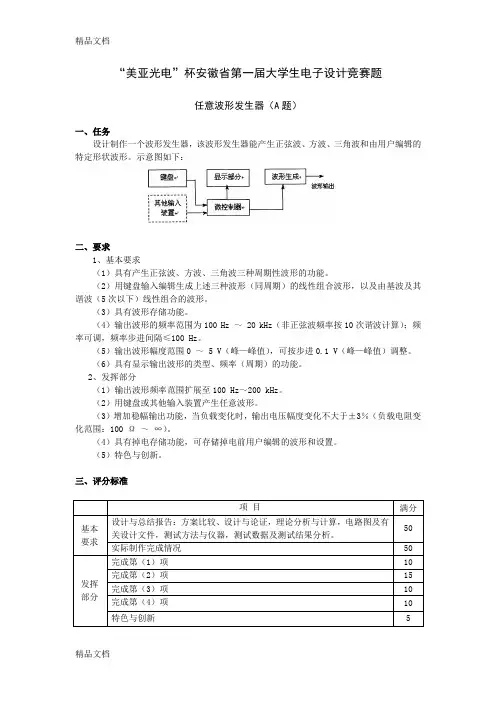

(整理)历年安徽省电子设计大赛竞赛题目.
“美亚光电”杯安徽省第一届大学生电子设计竞赛题任意波形发生器(A题)一、任务设计制作一个波形发生器,该波形发生器能产生正弦波、方波、三角波和由用户编辑的特定形状波形。
示意图如下:二、要求1、基本要求(1)具有产生正弦波、方波、三角波三种周期性波形的功能。
(2)用键盘输入编辑生成上述三种波形(同周期)的线性组合波形,以及由基波及其谐波(5次以下)线性组合的波形。
(3)具有波形存储功能。
(4)输出波形的频率范围为100 Hz ~ 20 kHz(非正弦波频率按10次谐波计算);频率可调,频率步进间隔≤100 Hz。
(5)输出波形幅度范围0 ~ 5 V(峰—峰值),可按步进0.1 V(峰—峰值)调整。
(6)具有显示输出波形的类型、频率(周期)的功能。
2、发挥部分(1)输出波形频率范围扩展至100 Hz~200 kHz。
(2)用键盘或其他输入装置产生任意波形。
(3)增加稳幅输出功能,当负载变化时,输出电压幅度变化不大于±3%(负载电阻变化范围:100 Ω~∞)。
(4)具有掉电存储功能,可存储掉电前用户编辑的波形和设置。
(5)特色与创新。
三、评分标准项目满分基本要求设计与总结报告:方案比较、设计与论证,理论分析与计算,电路图及有关设计文件,测试方法与仪器,测试数据及测试结果分析。
50 实际制作完成情况50发挥部分完成第(1)项10 完成第(2)项15 完成第(3)项10 完成第(4)项10 特色与创新 5远程温湿度测量系统(B题)一、任务制作一个远程温湿度测量仪,该测试仪具有温湿度测量和远程显示等功能。
其结构框图如下:二、要求l、基本要求(1)通过可编程控制器、变换器和温湿度传感器采集温湿度数据并在LED上显示。
(2)温度误差<1℃,湿度误差<1%,温度测量范围0℃~120℃,湿度测量范围1%~99%。
(3)可用电池供电。
2、发挥部分(1)设计红外二极管发射电路和红外接收电路,实现温湿度数据的准确可靠发送和接收。
温湿度监控系统操作使用说明
温湿度监控系统操作使用说明一、系统简介温湿度监控系统是一种用来实时监测和记录环境温度和相对湿度变化的系统。
该系统通过传感器检测环境温湿度,并将数据传输到监控中心进行实时显示和记录。
系统具有高精度、高稳定性、易操作等特点,适用于各种场所和环境。
二、系统组成1.传感器:用于检测环境的温度和湿度。
2.集控器:接收传感器数据并传输到监控中心。
3.监控中心:显示和记录传感器数据,提供报警功能等。
三、系统安装1.传感器安装:选择合适的位置安装传感器,注意避免阳光直射、水汽等影响温湿度测量的因素。
传感器应固定牢固,避免震动和干扰。
2.集控器安装:将集控器与传感器通过正确的接口连接起来,确保连接稳定。
集控器应安装在通风良好、温度适宜的地方。
3.监控中心安装:安装监控中心软件并按照说明进行设置,确保能够与集控器通信。
四、系统操作1.开机操作:按照监控中心软件的指引启动系统,确保传感器和集控器正常连接,并显示传感器的温湿度数据。
2.数据监测:监控中心会实时显示传感器采集到的温湿度数据,包括当前数值、最高值、最低值等信息。
可以通过图表等形式进行查看和分析。
3.数据记录:系统会将传感器数据保存到数据库中,用户可通过查看历史数据来了解温湿度变化的趋势。
可以根据需要设置保存的时间间隔和记录的数量。
4.报警功能:监控中心可以设置温湿度的报警阈值,当传感器检测到温湿度超出设定的范围时会自动报警,提醒用户进行处理。
报警方式可以通过声音、弹窗、短信等形式进行设置。
5. 数据导出:系统可以将数据导出为Excel或其他格式的文件,方便用户进行数据分析和报表制作。
6.系统设置:监控中心提供一些系统参数的设置选项,用户可以根据需要进行调整,如显示单位、报警阈值、报警方式等。
五、系统维护1.定期校准:传感器的准确度会随着时间的变化而降低,建议定期对传感器进行校准,确保温湿度的测量结果准确可靠。
2.清洁保养:定期清洁传感器和集控器,保持设备的良好状态,避免尘埃或污物的积累对测量结果的影响。
基于TCP/IP协议的无线远程温湿度监控系统
a ln it n e Atl s ,hepef r a c n e n a plc to sg v n. i y t m e d o c i ain a d ha o d e vr n e t o g d sa c . a t t rom n ei d x i p ia in wa ie Th ss se n e sn a brto n sg o n io m n l
张 星 , 向 军 , 鹏 程 王 文
30 7 ) 00 2 ( 津大 学精 密 测 试 技 术 及 仪 器 国 家 重 点 实验 室 , 津 天 天
摘 要 : 出 了一种 无线 远 程 温 湿 度 临控 系统设 计 方 案 。介 绍 了 系统 总 体 架 构 , 点 论 述 了 系统 软 硬 件 设 计 方 法 。 以 提 重
维普资讯
20 0 8正
仪 表 技 术 与 传 感 器
I tu e t Te h q a d S s r nsr m n c niue n en o
2 0 o8 N . o6
第 6期
基于 T P I C / P协 议 的 无 线 远 程 温 湿 度 监 控 系 统
W i e e s Re o e M o t r S se r ls m t nio y t m
o m pe a u e a d fTe r t r n Hum i iy Ba e n TCP/I dt sd o P
温湿度监控系统
温湿度监控系统温湿度监控系统是一种广泛应用于各种场所的设备,可以帮助人们实时监测和控制环境中的温度和湿度。
它在室内的空调系统、温室农业、医疗仓库、实验室等领域起着重要作用。
本文将介绍温湿度监控系统的原理、应用以及优势等方面。
一、原理及工作方式温湿度监控系统是由传感器、数据采集器、数据传输设备以及数据处理和显示系统组成的。
传感器可以实时检测环境的温度和湿度,并将数据传输给数据采集器。
数据采集器将数据通过无线或有线方式传输给数据处理和显示系统,用户可以通过该系统查看和控制环境状态。
二、应用领域1. 室内空调系统:温湿度监控系统可与空调系统结合使用,实现自动调节室内环境,提供人们舒适的工作和生活条件。
系统会根据设定的温湿度范围自动开启或关闭空调设备,提高能源利用效率。
2. 温室农业:温湿度监控系统在农业领域的应用十分广泛。
通过监控和控制温室内的温度和湿度,农民可以及时调整温室的气候,提供适宜的生长环境,促进农作物的生长和发育。
3. 医疗仓库:在医疗领域,温湿度监控系统被广泛应用于药品和医疗器械的储存和运输过程中。
通过及时监测仓库内部环境的温度和湿度,并进行报警和控制,可以保障药品和器械的质量和安全性。
4. 实验室:实验室通常有严格的温湿度要求,例如化学实验需要在特定的温湿度条件下进行。
温湿度监控系统可以帮助实验室工作人员实时监测环境参数,确保实验的准确性和可重复性。
三、优势1. 提高生产效率:在工业生产中,温湿度监控系统可以实现环境参数的自动调节,提高生产过程的稳定性和效率,减少产品质量问题。
2. 节能减排:通过温湿度监控系统,人们可以合理控制室内环境的温度和湿度,避免过度能耗,降低对环境的影响。
3. 数据记录与分析:温湿度监控系统可以记录和存储环境参数的历史数据,为用户提供数据分析和报告生成,帮助用户优化环境管理。
4. 预警功能:系统可以设置温湿度的上下限,并在超出范围时及时发出警报通知用户,防止温湿度异常导致的损失。
基于ARM的温湿度远程监测系统
FBi n g s ha ng
( 1 . N a t i o n a l P r o s e c u t o r s C o l l e g e o f P . R. C. ,B e i j i n g 1 0 2 2 0 6, C h i n a;
摘 要 : 基 于 A R M 的温 湿度 远 程监 测 系统 可 以对 生产 环 境 温 湿度 因素 进 行 有 效 测 量 , 其 体 积 较
小 .智 能 程 度 高 ,利 用 通 用 分 组 无 线 业 务 G P R S网 络 无 线 数 据 传 输 技 术 实 现 对 温 湿 度 的 远 程 实 时 监
测 。 系统 选 用 S H TI O传 感 器 芯 片 进 行 温 湿 度 测 量 , 测 量 数 据精 度 高 、 反 应 灵 敏 且 工 作 稳 定 。嵌 入 式 系
统 程序 基 于 L i n a x 2 . 6开发 平 台开发 , 程 序具 有 实时性 强、 方便移植 、 内存 共 享和 I / O 系统优化 等特 点 。
s y s t e m b a s e d o n ARM i s e f i c i e n t .T h e s y s t e m i s mo r e i n t e l l i g e n t a n d mo r e s ma l l e r a n d i t c a n r e a l i z e t h e r e a l - t i me a n d r e mo t e d a t a t r a n s mi s s i o n b y GP RS .T h e S HTI O t r a n s d u c e r h a s h i g h p r e c i s i o n a n d i t i s mo r e s e n s i t i v e a n d mo r e s t a b l e .t h e e mb e d d e d s y s t e m i s
温湿度远程智能化监测系统设计与研究
2.6.1 开发语言的选择 之所以选择 C 语言进行编程,是因为 C 语言有
其自身的优势。C 语言操作符非常强大,可以完成 各种某些高级语言都无法实现的复杂操作。而且 C 语言既拥有高级语言的基本结构和语句,也拥有低 级语言的实用性,可以像汇编语言一样访问和操作 物理地址和硬件、读写位和字节[6]。C 语言兼容、 应用广泛,可以使得设计系统软件更加方便。 2.6.2 编译过程及模拟仿真
பைடு நூலகம்
2021 年
福建电脑
83
积大、气候干燥缺水、管理监控人员测试温湿度数 据任务繁重等问题,本文选择应用 DHT11 温湿度 传感器。
DHT11 温湿度传感器包括已校准的数字信号 输出的温湿度复合传感器[4]。另外,采用专用的数 字模块采集技术和所需的温湿度传感技术,可确保 它的可靠性和稳定性[5]。其结构如图 2 所示。
图 5 Proteus 仿真图
(1)SIM900A 通信:UART 串口传输和标准
图 4 SIM900A 功能图
2.5 算术平均值滤波算法 为了确保收集到的温湿度数据的准确性与稳
定性,对温度数据采取复合数字滤波算法技术,以
84
孙姗姗等:温湿度远程智能化监测系统设计与研究
第7期
便减少外界干扰。算术平均值滤波算法是本系统处 理数据的关键所在。本系统将有效的数据进行算术 平均,从而提高数据的质量。
模拟仿真只是对本地温湿度数据的采集和显 示,没有数据的发送和接收。由于时间的限制和其 他因素的影响,现阶段仅对本地温湿度数据的采集 和显示进行了简单模拟。下一步将进行温湿度远程 监测系统的模拟。
3 总结
本系统通过 DHT11 温湿度传感器和 AT89C51 单片机实现远程智能温湿度控制。并且运用复合滤 波算法及时处理传感器传过来的数据,具有较强的 可靠性与稳定性。温湿度监测对树木生长和森林火 灾预警等具有重要作用。针对森林面积广、林业的 人员工作任务量大、难以得到准确且实时数据等难 题,本系统的设计减轻了林业人员的工作量,同时 可以监控和预防森林火灾的发。同时还可运用于大 棚温室的检测、室内温湿度检测等。但本系统也具 有一定缺陷:只可应用于小规模的检测工作。且仿 真模拟只是针对性的测量了本地数据,还没有数据 的发送与接受。但是通过本次设计,能够对单片机 有更深入的了解,经历了从构思设计到绘图编译, 再到仿真设计,从一开始的不了解到团队之间共同 探讨和解决问题的转变。经过几个月的认真学习和 不断摸索与讨论,逐渐掌握了单片机的基本原理, 加深了对 AT89C51 和引脚功能的了解,对编程思想 的领悟也有了进一步的提高,基本完成温湿度智能 检测系统的功能。
温湿度检测系统设计——at89c51单片机和dht11温湿度传感器(可编辑)
摘要此次设计主要是通过使用AT89C51单片机和DHT11温湿度传感器来实现的检测系统。
此次设计主要是针对两个方面的设计:硬件电路方面的设计和系统软件方面的设计。
硬件电路是通过单片机、温湿度传感器、显示器、报警器和键盘等组合在一起的,系统显示器通过DHT11温湿度传感器和LCD1620字符型液晶模块构成。
本次设计使用的电路相对而言比较简单、工作状态比较稳定、并且具有相对较高的集成度和测量误差较小的特点。
另外,此设计方便使用者进行调试,具有一定的使用价值和实用价值。
使用者可以先设定自己想预订的数值,一旦检测实际的结果比预设的数值高时,蜂鸣器就会发出报警信号,测试电路主要将温湿度传感器检测的实际值和预先的设定数值进行比较、然后通过报警电路实现的。
软件方面主要由主程序、显示模块的程序、检测温湿度程序组成。
此次设计主要通过使用DHT11传感器和AT89C51单片机来实现。
DHT11温湿度传感器具有专用的数字模块采集技术和温湿度传感技术,使得产品有极高的稳定性和可靠性;它是主要由一个电阻式感湿元件和一个NTC测温元件构成的,它通过与一个高性能8位单片机相连接来工作;因而DHT11传感器具备抗干扰能力强、响应快、以及性价比很高的优点。
由于AT89C51单片机是一种高性能、低消耗CMOS8位单片机,因此在许多领域都使用它。
【关键词】温度测量湿度测量AT89C51 DHT11ABSTRACTThis design is mainly the detection system is realized by using AT89C51 MCU and DHT11 temperature and humidity sensor. This design is mainly aimed at two aspects of design: design and system design aspects of the hardware circuit.The hardware circuit is through the micro controller, temperature and humidity sensor, display, alarm and keyboard combination together, display system through DHT11 temperature and humidity sensor and the LCD1620 character LCD module. Characteristics of circuits using this design is relatively simple, the work of relatively stable state, and has a relatively high degree of integration and less measurement error. In addition, this design is convenient for a user to debug, has certain use value and practical value. The user can set you want to book value, once the actual testing results than numerical is preset, the buzzer will alarm signal, test circuit is mainly the actual temperature and humidity sensor detection and numerical preset values were compared, then through the alarm circuit realization. The software is composed of main program, display module of the program, the temperature and humidity testing program.The design is mainly through the use of DHT11 sensor and AT89C51 single chip to achieve. DHT11 temperature and humidity sensor has a special digital module acquisition technology and the temperature and humidity sensing technology, the product has high stability and reliability; it is mainly composed of a resistance type humidity sensitive element and a NTC temperature components, it is connected with a high performance 8 bit MCU to work; so this DHT11 sensor have strong anti-interference ability, fast response, and high cost performance.Since the AT89C51 is a high performance, low consumption CMOS8microcontroller, so use it in many areas.【Key words】Temperature measurement Humidity measurement AT89C51 DHT11前言现在在人类的生活中温度已成为非常重要的数据,人们的许多行业都离不开对温度的检测。
车间库房温湿度远程监控系统设计方案
车间库房温湿度远程监控系统设计方案设计方案:车间库房温湿度远程监控系统一、概述车间库房温湿度远程监控系统旨在通过传感器和网络通信技术,实现对车间和库房温湿度的实时监控和远程管理。
系统能够及时发现温湿度异常,提供准确的数据分析和报警功能,帮助企业有效调节温湿度,提高生产效率和产品质量。
二、系统组成部分1.传感器节点:安装在车间和库房中的传感器节点,用于实时检测温湿度数据。
传感器节点应选用高精度、稳定性好的传感器,以确保数据的准确性和可靠性。
2.数据采集器:负责采集传感器节点上传的温湿度数据,并通过网络将数据传输到数据中心。
数据采集器应具备稳定的通信能力,能够支持多种通信接口(如无线和有线),以适应不同的场景需求。
3.数据中心:接收和存储数据采集器传输过来的温湿度数据,并进行数据处理和分析。
数据中心应具备大容量的数据存储和处理能力,以应对大规模的数据量和复杂的计算任务。
同时,还需要具备可靠的备份和恢复机制,以确保数据的安全性和完整性。
4.远程监控终端:通过终端设备(如电脑、手机等)连接到数据中心,实时查看车间和库房的温湿度数据。
远程监控终端应具备友好的用户界面和操作流程,以方便用户查看数据、设置报警阈值等操作。
三、系统工作流程1.传感器节点实时检测车间和库房的温湿度数据,并上传至数据采集器。
2.数据采集器将采集到的数据通过网络传输到数据中心。
3.数据中心接收并存储采集器传输过来的数据,进行数据处理和分析。
4.数据中心对数据进行实时监控,一旦发现温湿度异常超出设定的阈值,将触发报警机制。
5.远程监控终端通过与数据中心连接,实时查看车间和库房的温湿度数据,并接收报警信息。
6.用户根据实时数据和报警信息,采取相应的措施,对温湿度进行调节。
四、系统特点和优势1.实时监控:整个系统具备实时监控功能,能够实时检测车间和库房的温湿度数据,并及时提醒用户。
2.远程管理:用户可以通过与数据中心连接的终端设备,随时随地查看温湿度数据,并进行远程管理,提高了管理的灵活性和效率。
温湿度监控系统方案(两篇)
引言概述:温湿度监控系统是一种用于实时监测和记录环境中温度和湿度变化的设备。
它可以广泛应用于各种场合,如仓储、冷链物流、医院、实验室等。
本文将详细介绍温湿度监控系统方案(二)的原理、组成部分、工作原理以及优势。
通过本文的阐述,读者将能够全面了解该系统方案,并为相关领域的应用提供参考。
正文内容:1. 系统原理1.1 温湿度传感器温湿度传感器是温湿度监控系统的核心组件,可感知环境中的温度和湿度。
目前市场上常用的温湿度传感器有热电偶、电阻式温湿度传感器、共振式温湿度传感器等。
这些传感器均能够通过电子元件将温度和湿度转化为电信号,并传送给系统主控板。
1.2 系统主控板系统主控板是温湿度监控系统的核心控制单元,负责接收传感器传来的信号,并进行数据处理和存储。
现代系统主控板通常采用微处理器和存储器,能够实现对温湿度数据的快速处理和存储。
2. 组成部分2.1 传感器模块传感器模块是温湿度监控系统的基础组件,在系统中负责感知环境中的温度和湿度。
传感器模块通常由温湿度传感器和信号转换电路组成,能够将感知到的温湿度数据转化为电信号,并传送给系统主控板。
2.2 数据采集模块数据采集模块是温湿度监控系统的重要组成部分,负责接收和整理传感器模块传来的数据,并将其传送给系统主控板。
数据采集模块通常包括数据接收器、数据处理单元和数据传输接口等。
2.3 数据存储模块数据存储模块是温湿度监控系统的关键组件之一,负责存储系统采集到的温湿度数据。
现代的数据存储模块常采用可擦写存储器(EEPROM)或闪存等,可以实现大容量的数据存储和快速读写。
2.4 数据显示模块数据显示模块是温湿度监控系统的用户界面组件,负责将系统采集到的温湿度数据以可视化的形式展示给用户。
数据显示模块通常由液晶屏、按钮和指示灯等组成,用户可以通过操作按钮了解系统的工作状态和当前温湿度数据。
3. 工作原理温湿度监控系统的工作原理是,在环境中布置多个传感器模块,每个传感器模块感知一个特定区域的温湿度,并将数据传输给系统主控板。
温湿度控制系统
温湿度控制系统1. 简介温湿度控制系统是一种用于自动调节环境温度和湿度的系统。
它通常由传感器、控制器和执行器组成,用于检测环境的温湿度,并根据设定的目标值自动调节相应的控制设备,例如加热器、冷却器、加湿器或除湿器。
该系统广泛应用于各种场景,例如室内温湿度控制、植物生长环境控制、仓储设备保护等。
通过有效地控制环境温湿度,可以提高生产效率、保护贵重设备以及提供舒适的工作环境。
2. 架构温湿度控制系统通常由以下几个主要组件组成:2.1 传感器传感器用于检测环境的温度和湿度。
常用的温湿度传感器包括热电偶、温度传感器和湿度传感器。
传感器将实时的温湿度数据传输给控制器进行处理。
2.2 控制器控制器是温湿度控制系统的核心组件,负责接收传感器传输的温湿度数据,并根据预设的目标值进行调节控制。
控制器通常具有自动控制和手动控制两种模式,以满足不同的需求。
2.3 执行器执行器根据控制器的指令进行相应的动作。
常见的执行器包括加热器、冷却器、加湿器和除湿器。
执行器根据控制器传输的控制信号来调节环境的温湿度。
2.4 用户界面用户界面提供用户和温湿度控制系统之间的交互。
用户可以通过用户界面设置目标温度和湿度,并监控当前环境的温湿度。
用户界面通常由显示屏、按键和指示灯等组件组成。
3. 工作流程温湿度控制系统的工作流程如下:1.传感器检测环境温湿度,并将采集到的数据传输给控制器。
2.控制器接收传感器传输的数据,并与预设的目标温湿度进行比较。
3.如果当前温湿度超过了预设的目标值,控制器将会发送控制信号给执行器进行调节。
4.执行器根据接收到的控制信号进行相应的动作,例如打开加热器或关闭冷却器。
5.控制器实时监测环境温湿度,并根据实际情况调整控制信号。
6.用户可以通过用户界面设置目标温度和湿度,也可以查看当前环境的温湿度。
4. 应用场景温湿度控制系统广泛应用于各种场景,包括但不限于以下几个方面:•室内温湿度控制:在住宅、办公室、医院等场所中,通过温湿度控制系统可以提供舒适的室内环境,增加生活和工作的舒适度。
嵌入式远程粮仓温湿度监测系统设计
应用 , 加上 H F C具 有 以下特 点 : 由于 传输 损 耗 小 , 2 5公里 [ 3 1 朱良, 陈亚骏. 数 字 机 顶 盒 的 系 统 结 构 与 方 案 比较 【 J 】 . 电子 技 内 无 需 中继 扩 大 , 可 以延 长 有 线 电视 的传 输距 离 ; 具 有 较 术 应 用 , 1 9 9 8 ( 0 3 ) .
时确 保 该 网 络 信 号 符 合 T C P/I P协 议 , 采 用 微 处 理 器 ¥ 3 C 2 4 1 0与 L i n u x进 行 结合 ,在 一定 程 度 上 构 建嵌 入 式
关键词 : 嵌入式网络
AR M
¥ 3 C 2 4 1 0 L i n u x 远 程监 测
0 引言 b服务 系统 。 通 常情 况下 , 核 心控 制器 ¥ 3 C 2 4 1 0 、 时钟 、 随着嵌入 式技 术 的不断发展 ,人 们越来 越青 睐开 发 以 W e
匝引
暇弱
s 3 C 2 4 1 。 0
- l
户端 P C 测; ⑧采用 T C P/I P网络 协议标 准 , 系统 组 网容 易 , 传 输数 图 1 监 测 系 统 结构 图 据量 大、 传输 速率 快。 根据 要求 , 本文提 出基于 ¥ 3 C 2 4 1 0和 选用 AR M9芯 片 ¥ 3 C 2 4 1 0作 为 系统 主控 制 器 , 该 微 L i n u x嵌入 式 系统 W e b服务器 的实现 方 案。 处理 器 的特 点是 性 价 比高 、 功 耗低 。 系统 带 有 U A R T O 和 1 系统 结构 设计 A R T 1两个 串行 接 口,其 中 U AR T I 复用 支 持 R S 4 8 5和 1 . 1 系统 硬 件 设计 通 过 专用 的嵌入 式 网关连 接 或者 U ( 上接第 2 6 9页 )
仓库温湿度自动检测系统
仓库温湿度自动检测系统仓库温湿度自动检测系统是一种能够监测仓库内部温度和湿度的智能化系统。
它通过传感器和控制器的组合,定期对仓库内部的温湿度进行监测,及时反馈数据并进行相应的调节,以确保仓库内部环境的稳定性和适宜性。
这个系统的主要组成部分包括温湿度传感器、数据采集器、控制器和显示屏。
温湿度传感器负责实时采集环境温湿度数据,并将这些数据传输至数据采集器。
数据采集器将收集到的数据进行处理和存储,并传输至控制器。
控制器根据接收到的数据进行分析和判断,如果温湿度超过设定的阈值范围,则会发出报警信号,并自动调节相关的设备,如空调、加湿器或除湿机,以维持仓库的稳定温湿度。
这种仓库温湿度自动检测系统在仓库管理中起着至关重要的作用。
首先,它能够实时监测仓库内部的温湿度,及时发现异常情况,并及时采取措施进行调整。
这有助于保护储存在仓库中的商品,如食品、药品等,避免因过高或过低的温湿度而导致商品的损坏或变质。
其次,这个系统可以提高仓库管理的效率和准确性。
传统上,仓库管理人员通常需要定期手动测量仓库温湿度,并根据测量结果进行调整。
然而,这种测量方法存在很大的不准确性和时间成本。
有了温湿度自动检测系统,管理人员可以通过实时监测的数据了解仓库的温湿度情况,可以更准确地掌握仓库的环境状况,并根据需要进行相应的调整,省去了手动测量的时间和劳动成本。
此外,仓库温湿度自动检测系统还有助于提高仓库的安全性和可靠性。
通过自动监测和调节温湿度,可以避免因温湿度过高而引发火灾或损坏,以及因温湿度过低导致设备故障或商品受潮等问题。
系统的报警功能还可以在温湿度异常时及时发出警报,提醒仓库管理人员采取相应的应对措施,保障仓库的安全。
总之,仓库温湿度自动检测系统是一种非常实用和有效的系统,它能够监测和调节仓库内部的温湿度,保持仓库环境的稳定性和适宜性,提高仓库管理的效率和准确性,同时也提高了仓库的安全性和可靠性。
它在现代仓储管理中有着广泛的应用前景,将为仓库管理人员带来更便捷、高效和安全的管理体验。
室内温湿度检测系统设计
室内温湿度检测系统设计一、引言随着人们对室内环境舒适度的要求越来越高,室内温湿度的监测和控制变得越来越重要。
尤其是在现代建筑中,室内温湿度不仅影响人们的舒适感,还会影响建筑物的结构和室内设备的正常运行。
设计一套可靠、准确的室内温湿度检测系统对于建筑物的设计和管理至关重要。
本文将介绍一种基于传感器和数据处理技术的室内温湿度检测系统设计方案。
二、系统需求分析1. 准确性和稳定性室内温湿度检测系统需要具有高精度和稳定性,以确保监测数据的准确性。
尤其是在变化较大的室内环境中,系统的响应速度和精度需达到一定标准。
2. 实时监测系统需要能够实时监测室内温湿度,并能够及时反馈监测数据。
这对于建筑物的管理和设备的正常运行至关重要。
3. 数据存储和分析系统需要能够将监测数据进行存储和分析,以便根据历史数据进行预测和调整。
4. 跨平台适配系统需要具有较好的可扩展性和跨平台适配性,能够适用于不同类型的建筑物和环境中。
三、系统设计方案1. 传感器选择室内温湿度检测系统首先需要选择合适的传感器来进行监测。
目前市场上常见的温湿度传感器有电阻式和电容式两种,两者各有优缺点。
在选择传感器时需要考虑监测精度、响应速度、耐用性等因素。
2. 数据采集通过选取合适的数据采集模块,将传感器采集到的温湿度数据进行采集、传输和处理。
数据采集模块需要具有良好的稳定性和数据传输速度,以保证监测数据的实时性和准确性。
3. 数据处理通过嵌入式系统或者单片机进行温湿度数据的处理和分析,可以利用算法进行数据的平滑处理和预测分析,以提高数据的准确度和系统的稳定性。
4. 数据存储与展示将处理后的数据存储到数据库中,并通过网络接口进行实时监测数据的展示。
这样可以方便用户在任何时候对室内温湿度进行监测,并能够方便地进行历史数据的查看和分析。
四、系统实施与应用1. 硬件设计根据系统设计方案进行硬件电路的设计和制作,选择合适的传感器、数据采集模块和数据处理模块进行集成,并保证系统的稳定性和可靠性。
智能温湿度监控系统
智能温湿度监控系统智能温湿度监控系统一、介绍智能温湿度监控系统是一种基于物联网技术的智能化设备,用于监测和控制室内温度和湿度。
通过该系统,用户可以实时获取室内温湿度数据,并进行自动化控制,提高室内环境的舒适度和能源的利用效率。
二、系统架构⒈传感器模块a) 温度传感器:负责实时监测室内温度数据。
b) 湿度传感器:负责实时监测室内湿度数据。
⒉控制模块a) 温度控制器:根据温度传感器的数据,控制空调系统的温度设定。
b) 湿度控制器:根据湿度传感器的数据,控制加湿器或除湿器的湿度设定。
⒊数据处理模块a) 数据接收器:负责接收传感器模块传输的温湿度数据。
b) 数据处理器:对接收到的数据进行分析和处理,数据报表和警报。
⒋用户界面a) 客户端应用:提供给用户使用的方式应用或网页端界面,可以查看实时数据、设置设备参数和接收报警信息。
三、系统功能⒈实时监测:通过传感器模块实时监测室内温湿度数据。
⒉自动控制:根据设定的温湿度阈值,通过控制模块实现自动调节室内环境。
⒊数据报表:数据处理模块将采集到的数据进行分析,并报表,以便用户查看和分析。
⒋报警通知:当温湿度超过设定的阈值时,系统会通过客户端应用发送警报通知用户。
四、系统应用智能温湿度监控系统可以广泛应用于以下场景:⒈家庭:通过智能温湿度监控系统,家庭用户可以实时监测室内环境,并进行自动化调节,提高居住舒适度。
⒉办公场所:智能温湿度监控系统可以帮助办公场所维持适宜的工作环境,提高员工的工作效率。
⒊仓储和物流:智能温湿度监控系统可以确保仓储和物流过程中的温湿度条件符合要求,减少货物的损坏和质量问题。
⒋医疗设施:医疗设施需要精确控制室内温湿度,智能温湿度监控系统可以提供准确的监测和控制。
五、本文档涉及附件本文档涉及的附件包括:⒈系统架构图⒉使用手册⒊数据报表示例六、法律名词及注释⒈物联网技术:指通过互联网连接和交换数据的智能化设备网络,具有自动识别、自动定位、自动跟踪、自动监测、自动控制等功能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
远程温湿度测量系统一、 任务制作一个远程温湿度测量仪,该测试仪具有温湿度测量和远程显示等功能。
其结构框图如下:二、要求 1、基本要求(1)通过可编程控制器、变换器和温湿度传感器采集温湿度数据并在LED 上显示;(2)温度误差<1℃,湿度误差<1%,温度测量范围0℃~120℃,湿度测量范围1%~99%;(3)可用电池供电;2、发挥部分(1)设计红外二极管发射电路和红外接收电路,实现温湿度数据的准确可靠发送和接收;(2)设计射频发射电路和接收电路,实现温湿度数据的准确可靠发送和接收; (3)最好采用微型化的温湿度传感器,无线传输距离>5米;2.2.1 无线数据发射接收模块模块所选用工作频率为315M ,采用声表谐振器SAW 稳频,频率稳定度极高。
电路采用ASK 方式调制,当数据信号停止时发射电流降为零,功耗很低。
电路本身未设编码集成电路,而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口,而不必考虑编码电路的工作电压和输出幅度信号值的大小。
模块输出功率由电压决定,电压变化时发射频率基本不变,发射电压为3V 时,空旷地传输距离约20 ~ 50m ,发射功率较小,当电压5V 时约100~200m ,当电压9V 时约300~500m ,当发射电压为12V时,为最佳工作电压,具有较好的发射效果,发射电流约60mA,空旷地传输距离700~800m,发射功率约500mW。
综合考虑路面状况,通过试验选择了70m左右的发射距离。
地址及数据信息的标识采用PT2262芯片。
A0~A7为地址, 采用三进制编码,即可为3的8次方共6561组编码; D0~D3为数据编码引脚, 采用二进制编码即8421码, 可以编2的4次方共16组状态码。
数据解码器PT2272在嵌入式单片微机控制系统的干预下, 对信息采集器送来的信息编码数据, 进行数据融合, 并完整、准确地解析出站址标识的数据信息。
无线数据发射接收电路如图2、图3所示:图2 无线数据发射模块图3 无线数据接收模块2.2.7温度检测模块:温度传感器对室内温度进行测量,测量结果将被放置在DS18B20内存中,并可以让阅读发出记忆功能的指挥,阅读内容的片上存储器。
DS18B20为一线通信接口,必须在先完成ROM设定,否则记忆和控制功能将无法使用。
主要首先提供以下功能命令之一: 1 )读ROM, 2 )ROM匹配, 3 )搜索ROM,4 )跳过ROM,5 )报警检查。
这些指令操作作用在没有一个器件的64位光刻ROM序列号,可以在挂在一线上多个器件选定某一个器件,同时,总线也可以知道总线上挂有有多少,什么样的设备。
电路如图12所示:图12 温度传感电路DS18B20简介:DS18B20是Dallas半导体公司生产的数字化温度传感器,一线总线的接口方式独特切经济,可轻松地组建传感网络。
其管脚图如图13所示:图13 DS18B20引脚图DS18B20功能特点:1.图特的单线接口,仅需一个端口引脚进行通讯。
2.简单的多点分布应用。
3.无需外部器件。
4.可通过数据线供电。
5.零待机功耗。
6.测温范围-55~+125°C,以0.5°C递增,华氏期间-67°C~+257°C,以0.9°F递增。
7.温度以9位数字量读出。
8.温度数字转换时间200ms(典型值)。
9.用户可定义的非易失性温度报警设置。
10.报警搜索命令识别并标志超过程序限定温度(温度报警条件)的器件。
11.应用包括温度控制、工业系统、消费品、温度计或任何热感测系统。
液晶显示LCD128X64本系统采用液晶显示模块是128×64 点阵的汉字图形型液晶显示模块,可显示汉字及图形,内置国标GB2312 码简体中文字库(16X16 点阵)、128 个字符(8X16 点阵)及64X256 点阵显示RAM(GDRAM)。
可与CPU 直接接口,提供两种界面来连接微处理机:8-位并行及串行两种连接方式。
具有多种功能:光标显示、画面移位、睡眠模式等。
该部分电路图如下所示:最小应用系统设计AT89S52是片内有ROM/EPROM的单片机,因此,这种芯片构成的最小系统简单﹑可靠。
用AT单片机构成最小应用系统时,只要将单片机接上时钟电路和复位电路即可,如图3.1 AT89S52单片机最小系统所示。
由于集成度的限制,最小应用系统只能用作一些小型的控制单元。
其应用特点:(1)有可供用户使用的大量I/O口线。
(2)内部存储器容量有限。
(3)应用系统开发具有特殊性。
图3-2-1 51系列单片机最小系统1、时钟电路AT89S52虽然有内部振荡电路,但要形成时钟,必须外部附加电路。
AT89S52单片机的时钟产生方法有两种。
内部时钟方式和外部时钟方式。
本设计采用内部时钟方式,利用芯片内部的振荡电路,在XTAL1、XTAL2引脚上外接定时元件,内部的振荡电路便产生自激振荡。
本设计采用最常用的内部时钟方式,即用外接晶体和电容组成的并联谐振回路。
振荡晶体可在1.2MHZ到12MHZ之间选择。
电容值无严格要求,但电容取值对振荡频率输出的稳定性、大小、振荡电路起振速度有少许影响,CX1、CX2可在20pF到100pF之间取值,但在60pF到70pF时振荡器有较高的频率稳定性。
所以本设计中,振荡晶体选择6MHZ,电容选择65pF。
2、复位电路AT89S52的复位是由外部的复位电路来实现的。
复位引脚RST通过一个斯密特触发器用来抑制噪声,在每个机器周期的S5P2,斯密特触发器的输出电平由复位电路采样一次,然后才能得到内部复位操作所需要的信号。
复位电路通常采用上电自动复位和按钮复位两种方式。
最简单的上电自动复位电路中上电自动复位是通过外部复位电路的电容充电来实现的。
只要Vcc的上升时间不超过1ms,就可以实现自动上电复位。
时钟频率用6MHZ时C取22uF,R取1KΩ。
除了上电复位外,有时还需要按键手动复位。
本设计就是用的按键手动复位。
按键手动复位有电平方式和脉冲方式两种。
其中电平复位是通过RST端经电阻与电源Vcc接通而实现的。
按键手动复位电路见图3.2。
时钟频率选用6MHZ时,C取22uF,Rs取200Ω,R K 取1KΩ。
AT89S52AA T89图3-2-2 AT89S52复位电路温度检测采用HS1101型温度传感器,HS1101是HUMIREL公司生产的变容式相对湿度传感器,采用独特的工艺设计。
HS1101测量湿度采用将HS1101置于555振荡电路中,将电容值的变化砖换成电压频率信号,可以直接被微处理器采集。
设计的电路如图1所示。
图1 湿度测量电路555芯片外接电阻R57,R58与HS1101,构成对HS1101的充电回路。
7端通过芯片内部的晶体管对地短路实现对HS1101的放电回路,并将引脚2,6端相连引入到片内比较器,构成一个多谐波振荡器,其中,R57相对于R58必须非常的小,但决不能低于一个最小值。
R51是防止短路的保护电阻。
HS1101作为一个变化的电容器,连接2和6引脚。
引脚作为R57的短路引脚。
HS1101的等效电容通过R57和R58充电达到上限电压(近似于0.67 VCC,时间记为T1),这时555的引脚3由高电平变为低电平,然后通过R58开始放电,由于R57被7引脚内部短路接地,所以只放电到触发界线(近似于0.33 VCC,时间记为T2),这时555芯片的引脚3变为高电平。
通过不同的两个电阻R19,R20进行传感器的不停充放电,产生方波输出。
充电、放电时间分别为输出波形的频率和占空比的计算公式如下:由此可以看出,空气相对湿度与555芯片输出频率存在一定线性关系。
表2给出了典型频率湿度关系(参考点:25℃,相对湿度:55%,输出频率:6.208k Hz)。
可以通过微处理器采集555芯片的频率,然后查表即可得出相对湿度值。
为了更好提高测量精度,将采用下位机负责采集频率,将频率值送入上位机进行分段处理。
程序:湿度程序:#include "reg51.h"#define uchar unsigned char#define uint unsigned intuchar tem0 , tem1;uchar temp0 , temp1;uint f=0; //初值/***************************************************************************** 名称:timer0()* 功能:定时器1,每50000us中断一次。
* 入口参数:****************************************************************************/void timer0() interrupt 1{EA =0;TR0=0;TR1=0;TL0=0xFF; //重装值定时50000us OX4BFFHTH0=0x4B;tem0 = TL1; //读数tem1 = TH1;TL1=0x00; //定时器1清零TH1=0x00;f=1; //作标注位TR0=1;TR1=1;EA=1;}/***************************************************************************** 名称:timer1()* 功能:计数器,用于计数将555输出的频率,以计数相对湿度。
* 入口参数:****************************************************************************/void timer1() interrupt 3 //T1中断,表示计数的频率溢出,超出了可测量的频率范围,显然在这里不可能。
所以重新启动。
{EA =0;TR0=0;TR1=0;TL0=0x00; //重装值定时50000usTH0=0x4C;TL1=0x00; //定时器1清零TH1=0x00;TR0=1;TR1=1;EA=1;}void Init_timer(){TMOD=0x51; //0101 0001 定时器0在模式1下工作16位定时器,定时方式定时器1在模式1下工作16位计数器,T1负跳变加1 TL0=0x00; //定时器0初值定时50000usTH0=0x4C;TL1=0x00; //定时器1清零TH1=0x00;ET0=1; //使能定时器0中断ET1=1; //使能定时器1中断EA=1; //使能总中断TR0=1; //开始计时TR1=1;}void delay(unsigned int m)//--------------------------------------{unsigned int n;for(;m>0;m--)for(n=0;n<125;n--);}void Ddisp(){uchar i;uchar code dabit[]={0xfe,0xfd,0xfb,0xf7};uchar code da[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};// 0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40;共阳0~f字型码uchar tp[2];tp[0]=temp0; //i是湿度的最后两位tp[1]=temp1; //for(i=0;i<2;i++){P2=dabit[i]; // 湿度十位P0=da[tp[i]];delay(1);}}void tran(){f = tem1;f = ( f<<8 ) | tem0;f = f * 20; //这里f的值是最终读到的频率,不同频率对于不同相对湿度。
