JCB4(B)甲烷报警仪
正安防爆 型甲烷氧气两参数报警仪 CJYB4 25 说明书
CJYB4/25型甲烷氧气两参数报警仪(使用产品前，请阅读使用说明书使用产品前，请阅读使用说明书))浙 江 正 安 防 爆 电 气 有 限 公 司ZHEJANG ZHENGAN EXPLOSION ZHEJANG ZHENGAN EXPLOSION--PROOF ELEVTRIC CO.,LTD PROOF ELEVTRIC CO.,LTD目录一、 概述 (1)二、 结构特征及工作原理 (2)三、 主要技术指标 (3)四、 尺寸、重量 (4)五、 使用与操作 (4)六、 常见故障及维修 (5)七、 注意事项 (5)八、 仪器成套性 (6)九、 运输、贮存 (6)十、 开箱及检查 (6)十一、 售后服务及联系方式 (6)十二、 说明书版本及出版日期 (7)附录：载体催化元件 (7)附录：警告：警告：1．不得随意更换使用说明书规定以外的电池！更换电池时应注意更换的电池应浇封了保护电路护电路，禁止将仪器置于高温和火源旁烘烤！．严禁在爆炸性气体环境中使用充电器，禁止将仪器置于高温和火源旁烘烤！2．严禁在爆炸性气体环境中使用充电器，禁止将仪器置于高温和火源旁烘烤！3．严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！．严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！CJYB4/25型甲烷氧气两参数报警仪使用说明书一、概述一、概述1、产品特点CJYB4/25型甲烷氧气两参数报警仪（以下简称仪器）采用热催化甲烷传感器和电化学氧气传感器，嵌入式微控制器智能控制，四位LED显示，一机两用。
体积小、重量轻、操作简捷、维护方便，仪器采用薄膜轻触开关，密封性能好，准确可靠。
2、主要用途及使用范围本仪器广泛适用于煤矿井下存在易燃易爆可燃性气体混合物的工作环境中连续监测甲烷和氧气的浓度，并在超限时进行声光报警。
3、执行标准GB 3836.1-2010 爆炸性环境第1部分通用要求GB 3836.2-2010 爆炸性环境第2 部分：由隔爆外壳“d”保护的设备GB 3836.4-2010 爆炸性环境第4 部分：由本质安全型“i”保护的设备AQ6207-2007 便携式载体催化甲烷检测报警仪MT 704-2008 煤矿用携带型电化学式氧气测定器技术条件Q/ZA12–2016 CJYB4/25型甲烷氧气两参数报警仪4、型号的组成及其代表意义：主参数：（0.00～4.00）%CH4/（0.0～25.0）O2第二特征：报警第一特征：甲烷；氧气产品类型：测定器5、防爆类型防爆形式：矿用本质安全兼隔爆型； 防爆标志： Exdib I Mb 6、载体催化元件（见附录） 7、使用环境条件a）工作温度： 0℃～40℃； b）相对湿度 98%；c）大气压力： 80kPa～116kPa； d）风速：≤8m/s；e）具有甲烷爆炸危险的煤矿井下； f）贮存温度：-40℃～60℃。
传感器型号
传感器型号GJC4矿用低浓度甲烷传GJC4 (A)矿用低浓度GRG5H 矿用红外二氧化GPD5矿用压力传感器GFY15矿用风速传感器GJH4(A)红外甲烷传GJI4/100-40 高ZC2000-Z 瓦斯抽放GTH1000 (B)矿用KHD-O. 8Y 压力式断GF15矿用风速传感器IGPD5F 矿用差压传感器GWD100矿用温度传感GFK80矿用风门开闭状GKT5L矿用设备开停传GYH25氣气传感器GFT20矿用风筒状态传GKT127-V 馈电状态 eGUY10矿用本安型液位GCF抽放气体参数传感器DJ4G-Z固定式甲烷断电仪DJ4G-Z固定式甲烷断电仪主机DJ4SZ固定式甲烷断电仪主机是一种适用于煤矿井下各作业场所，为各种传感器提供直流本安电源，并提供甲烷超眼断电抬令，同时可以与KJ76N煤矿安全监控系统.KJ76N-J犷用信息传输授口直授通讯的固定式仪器-仪器具有数字显示、红井线遥控调校功能.能巡回监测四路檯拟号佰号、四路开关宦信号和提供四路断电输岀。
断电点的设定和断电控制万式在系统通讯状态下.由地面计算机设定：作为独立断电仪使用时通过遥控器进行、【防加型式】矿用隅博兼本质安全型・紡爆林志为Exd【2]i【塌入佶号】4路樓拟Jt・凭率20CHz-10C0Hz＜路开关Jft・0・3叽戎无电位节点【基本误差】相当干士0.02乜Hi【忌示方式】囚位L£D【揃入电压】b6CV/380VM任选一种【绥出电压】提保三路本质安全直流电洙一.二掐缶出18V/210g.三路缶岀1GV/27OnA【断电输岀】AC OOOV/O. 3A AC 30V/1A 2^12V DGg?制细岀【工作方式】连红后备电池在满负載状恣下可保壬设棗正常工作2小时〉【外型尺寸及质笊】3COJTF.X220nmx. 1 OOmn 10kgKDG660矿用隔爆兼本安型断电器KDG660矿用隔爆兼本安型断电器KDG660矿用隔擁兼本安型断电器是一种适用于煤矿井下各作业场所，执行甲烷走限断电指令并具有馈电反馈功能的固定式仪器。
JCB4型便携式甲烷检测报警仪产品介绍
JCB4便携式甲烷检测报警仪产品介绍一、概述JCB4型便携式甲烷检测报警仪是一种以热催化敏感元件为探头，智能单片机及外围专用集成电路为核心的智能化、数学化的用于具有甲烷爆炸性危险的煤矿井下的便携式安全检测仪器。
1、产品特点1.1 独创零点自动跟踪技术——无零飘现象。
1.2 调校周期优于国家标准。
1.3 具有防误开、关机操作和防误调校功能——简捷、安全、可靠。
1.4 具有完善的维护、修理友情提示功能——人性化设计。
2、主要用途和适用范围2.1 主要用途：用于连续监测煤矿井下各工作场所的甲烷气体浓度。
2.2 适用范围：煤矿、隧道及各种地下工程。
2.3适用人员：煤矿管理干部、安全监察人员、通用管理人员、机电维修人员及井下流动作业人员。
3、使用环境条件3.1 工作温度：0℃-40℃。
3.2 相对温度：≤98%。
5.3 大气压力：80KPa。
3.4 空气中的H2含量：＜6PP m。
3.5风速：0-8m/s。
二、工作原理JCB4型便携式甲烷检测报警仪采用热催化元件感知空气中的甲烷气体浓度，工作时，空气中的甲烷气体以自然扩散的方式进入仪器传感器气室，采样电路将检测到的甲烷浓度转换成相应的电信号，再经前置电路放大，处理后送入智能单片机运算、分析、判断，并根据分析、判断的结果适时启动各功能电路。
通过显示窗实时显示出被测环境中的甲烷浓度。
三、技术特性四、尺寸、重量1、外形尺寸：50×24.5×97.52、重量：130g3、外壳材料：ABS+PC工程塑料（黑色）五、使用（使用人员必读）1、开机在2，第一次点按显示ON ，第二次点按嘟嘟一声依次显示时间、温度（有温度定货功能的情况下，下同）、机内电池电压，最后进入甲烷（瓦斯）的监测，实现开机。
2、关机在2秒内连续两次点按第一次点按嘟嘟一声显示OFF ，第二次点按显示屏熄灭，实现关机。
（仅点按一次⊥，又回到开机状态，防止误关机）。
3、充电3.1在欠压关机的状态下，将仪器插入通电的充电器内，仪器发出嘟嘟两声提示，LED 数码管推进显示 ---- 。
煤矿用JCB4便携式甲烷报警仪
煤矿用JCB4便携式甲烷报警仪
1.用途：该仪器为矿用本质安全兼隔爆型，隔爆标志为ExibdI，主要用在有瓦斯的矿井中或其它需要检测瓦斯浓度的环境中、用于自动检测瓦斯浓度，实时报警。
2.特点：该仪器是在吸取了国内外同类产品之优点的基础上，精心设计研制的新一代智能化产品。
它具有如下特点：测试精度高、反应灵敏、稳定可靠、自检功能强(电池电压、报警点设定值)，自动校零，实时显示瓦斯浓度、超限声光报警、累计开机工作时间显示、环境温度检测(选用)。
能防止高浓度瓦斯对催化元件冲击，电池电压欠压预警、低压自动关机、大容量、高性能、长寿命的电池、工作时间可长达12小时以上，整机体积小，重量轻维护修理十分简便。
3.技术参数
测量范围0.00~4.00%CH4
基本误差0.00~1.00%CH4±0.10%CH4； 1.00~4.00%CH4增值的±10%CH4
报警点0.30~4.00CH4范围内任意设置(出厂时设置在1.00%CH4)
响应时间≤30S
分辩率0.01% Ch4
报警方式和效果声光报警，声级＞80dB，能见度20m(黑暗处)
连续工作时间≥12h
电池容量1400mAh
质量 150g
外形尺寸105mm×58mm×22mm。
上海矿安甲烷报警检测仪简要调校

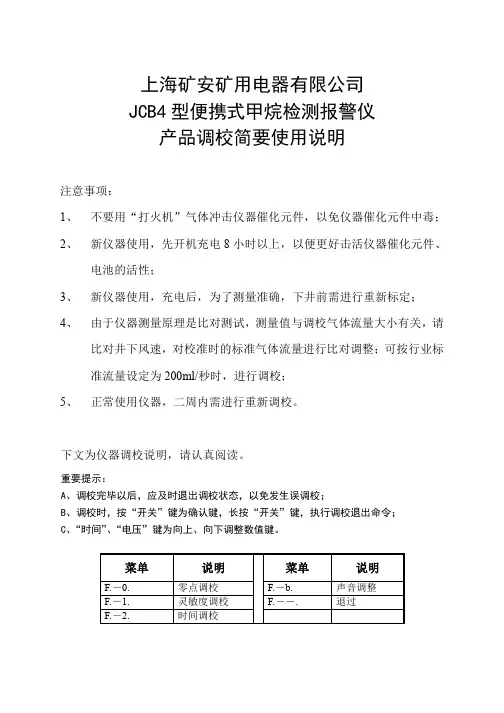

上海矿安矿用电器有限公司
JCB4型便携式甲烷检测报警仪
产品调校简要使用说明
注意事项：
1、不要用“打火机”气体冲击仪器催化元件，以免仪器催化元件中毒；
2、新仪器使用，先开机充电8小时以上，以便更好击活仪器催化元件、
电池的活性；
3、新仪器使用，充电后，为了测量准确，下井前需进行重新标定；
4、由于仪器测量原理是比对测试，测量值与调校气体流量大小有关，请
比对井下风速，对校准时的标准气体流量进行比对调整；可按行业标准流量设定为200ml/秒时，进行调校；
5、正常使用仪器，二周内需进行重新调校。
下文为仪器调校说明，请认真阅读。
重要提示：
A、调校完毕以后，应及时退出调校状态，以免发生误调校；
B、调校时，按“开关”键为确认键，长按“开关”键，执行调校退出命令；
C、“时间”、“电压”键为向上、向下调整数值键。
菜单说明菜单说明
F.－0. 零点调校 F.－b. 声音调整
F.－1. 灵敏度调校 F.――. 退过
F.－2. 时间调校。
仪器仪表台账(新)(1)
2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6 2021.9.6
2018.3.18
2021.3.20
2022.3.19
2018.3.18
2021.3.20
2022.3.19
2018.3.18
2021.3.20
2022.3.19
2018.3.18
2021.3.20
2022.3.19
2018.3.18
2021.3.20
2022.3.19
2018.3.18
2021.3.20
69
便携式甲烷检测报警仪
合计
在册
1
多功能气体测定器
2
多功能气体测定器
3
多功能气体测定器
4
多功能气体测定器
JCB4 JCB4 JCB4 JCB4 JCB4 JCB4 JCB4 JCB4 JCB4 JCB4 JCB4 JCB4 JCB4 JCB4
69 CD4 CD4 CD4 CD4
台 检测井下瓦斯浓度 19012545
2018.3.18 2018.3.18 2018.3.18 2018.3.18 2018.3.18 2018.3.18 2018.3.18 2018.3.18 2018.9.7 2018.9.7 2018.9.7 2018.9.7 2018.9.7 2018.9.7 2018.9.7 2018.9.7 2018.9.7 2018.9.7 2018.9.7
GJC4甲烷传感器说明书
GJC4矿用甲烷传感器使用说明书执行标准：GB3836-2010AQ 6203-2006Q/SW02-2015出版日期：2015/05/25陕西三为矿山安全设备有限公司目录1. 概述 (3)2. 产品特点 (3)3. 结构特征与工作原理 (4)4. 使用方法 (4)5. 维护及常见故障排除方法 (7)6. 贮存、运输、包装 (7)7. 注释 (8)8. 使用注意事项 (8)使用说明书警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！1. 概述GJC4矿用甲烷传感器(以下简称传感器)是集甲烷气体检测、声光报警、监测数据显示、通信为一体的低浓度甲烷传感器。
本传感器采用最新技术，采用冗余设计，提高了传感器的可靠性，并符合国家和煤炭工业有关行业标准《AQ 6203-2006 煤矿用低浓度载体催化式甲烷传感器》。
传感器外观：其正面为传感器的外形及LED显示器上部有固定传感器的提手、中间部安装有喇叭、下部有光报警玻璃罩、左上部为电源和通信电缆接口。
GJC4矿用甲烷传感器是为满足在易燃易爆场所对低浓度甲烷（0.00-4.00%）的监测而设计的。
本传感器设计的防爆级别为本质安全。
产品符合相应的国家或行业标准。
满足特殊场所，如：煤矿的安全监控等需求。
传感器的基本电路结构如图1所示（按信号传递规则）。
GJC4矿用甲烷传感器采用微电子技术，吸收国内外众多甲烷传感器的特点，并在此基础上形成构造出独特的产品。
传感器采用通用微处理器和高精度A/D转换器，具有工作精度高、稳定可靠的特点，数据通信为一体。
减少了在构造监控系统时所需的设备类型，方便用户使用。
2. 产品特点2.1 传感器使用环境（工作条件）a 工作温度：0℃～+40℃；b 存储温度：-40℃～+60℃；c 相对湿度：<95%；d 气压：86kPa～110 KPa；2.2 使用地点●无强烈腐蚀性气体，含有瓦斯或者煤尘的矿井下；●无淋水、沁水、蒸汽的环境中。
工艺文件的修改和改进
西安安通测控技术有限公司产品工艺文件的修改和改进一、JCB4甲烷检测报警仪的工艺改进1.工艺文件第13项手工补焊及插件焊接中干簧管的焊接固定方式做了改进。
修改原因：原来焊接固定干簧管的方式是将干簧管引脚焊接到主板对应的位置，然后用胶把干簧管粘到电路主板之上的。
这种固定方式的问题在于，仪器经受较强的振动时会出现干簧管破裂。
修改后的设计：干簧管不再用胶粘到电路主板之上，而是预先对干簧管的引脚做预先处理，用镊子分别将干簧管两引脚两头折成拱形结构再焊接到电路主板上。
这一种对干簧管引脚的处理方式可以明显起到减震作用，可以防止仪器在较强环境中使用出现干簧管破裂的情况。
2.工艺文件第22项焊接传感元件的方式做了改进。
修改原因：原来焊接传感元件的方式是先用镊子将传感元件的四个引脚折成90°，再直接将传感元件四个引脚焊接到电路主板对应的位置。
这种焊接方式的问题在于仪器经受到明显振动时，传感元件工作会出现不稳定的情况，仪器的显示值会出现乱跑的现象。
改进后的设计：传感元件不再直接焊接到电路主板，而是改为加装减震套固定到电路主板上，以达到缓冲环境的振动作用，保证仪器工作的稳定性。
其具体的工序是，先用镊子对传感元件的引脚做预先处理，弯折成加装橡胶减震套要求的形状；然后把传感元件置入橡胶减震套里，再把传感元件的四个引脚从减震套一面的四个小孔分别穿出；接着在电路主板上传感元件对应的两排焊盘的正上方等距钻出两个大小合适的孔，然后利用减震套上突出的两个橡胶引脚插进打好的孔之内，这样就将传感元件固定到电路主板上了。
固定好传感元件，再利用软跳线与传感元件四个引脚焊接到一起，焊接好传感元件引脚的软线的另一头焊接到电路主板上对应传感元件引脚的位置即可（注意传感元件引脚的次序）。
3.工艺文件第23项准备工作中去掉对壳底热封300目铜网的设计。
修改原因：原来加装300目铜网的作用在于仪器进气口防尘的设计，在井下实际工作中会因为较小的煤尘吸附在铜网上将进气口堵死。
马克尼电子仪器(惠州) JCB4 型甲烷检测报警仪 产品说明书
马克尼电子仪器（惠州）有限公司产品使用说明书JCB4型甲烷检测报警仪感谢您使用我公司产品！请您在使用前认真阅读本说明书，掌握正确的产品使用和操作方法，给您工作带来方便。
目 录1概述 (4)1．1产品特点 (4)1．2主要用途及使用范围 (4) (4)1．4使用环境条件1．5产品执行标准 (4)1．6安全特征 (4)2结构特征与工作原理 (4)2．1结构特征 (4)2．2工作原理 (5)3技术特性 (5)3．1主要性能 (5)3．2主要技术指标 (6)4使用与调校 (6)4．1使用 (6)4．1．1开/关机自检 (6)4．1．2电池电压显示 (6)4．1．3时间显示 (6)4．1．4报警 (7) (7)4．2调校4．2．1进入仪器调校状态 (7)4．2．2 调校状态 (7)4．2．3零点调校 (7)4．2．4灵敏度调校 (7)4．2．5报警点调整 (8) (8)4．2．6时间【小时】调校4．2．7时间【分钟】调校..................................................................................错误！未定义书签。
4．3充电方法 (8)4．4使用注意事项 (8)5安全警示 (9)6保养与维护 (9)6．1保养 (9)6．2维护 (9)7.专用配件 (9)8 运输与存储 (10)9．服务联系 (10)JCB4型甲烷检测报警仪使用说明书1概述1．1产品特点JCB4型甲烷检测报警仪是采用热催化敏感元件、单片机智能控制、带三位数码管显示的便携式甲烷气体检测仪。
与其它同类产品相比有以下特点：稳定可靠、操作简便，通过键盘调整仪器零点、灵敏度、报警点；并具有实时时针，可精确显示当前时间。
1．2主要用途及使用范围1．2．1主要用途用于煤矿井下爆炸性气体环境中的甲烷浓度的检测及浓度超限报警。
1．2．2适用范围用于煤矿、其它矿井及隧道等各种地下工程。
JCB4便携式甲烷检测报警仪使用说明书
JCB4便携式甲烷检测报警仪使⽤说明书JCB4便携式甲烷检测报警仪使⽤说明书⼀、概述1、⽤途JCB4便携式甲烷检测报警仪（以下简称报警仪）是个⼈佩戴式的矿⽤甲烷检测仪表，采⽤⾼精度电化学氧传感器和⾼精度模拟电路设计制造的新型甲烷智能检测仪器。
单⽚微机智能化控制技术，能迅速、准确地连续监测环境⽓体中的甲烷浓度，并在浓度超标时⾃动报警。
适⽤于煤矿井下测量甲烷含量，如采掘⼯作⾯，回风巷道、机电峒室等处定点使⽤，也可供领导⼲部、通风管理⼈员、⽡斯检测员、放炮员、井下班组长等流动作业时配带使⽤。
报警仪还可⼴泛应⽤于其他需要甲烷含量测量的场所。
对环境⽓体中的甲烷含量进⾏监测，确保⽣产安全2、型号含义（0．00～4．00）％CH4⼆、特点1、体积⼩，重量轻，便于携带；2、报警仪采⽤薄膜开关技术，安全可靠，使⽤寿命长。
不但解决了机械开关接触不良的问题，⽽且提⾼了仪器的密封性能；3、报警仪具有电池⽋压⾃动关机的功能，以解决不能及时关机造成电池过放电问题，保护电池不受损坏，关机后整机耗电极⼩4、当氧⽓浓度低于测量下限时，仪器具有保护载体催化元件的功能，此时，仪器将保持超限时的氧⽓浓度值5、报警仪具有时钟、⾃检、电池电压显⽰等功能三、环境和使⽤条件报警仪在下列条件下正常使⽤：1、环境温度：0℃～40℃；2、湿度：≤98％；3、⼤⽓压⼒：80kPa～116kPa；4、风速：≤8m／s；5、具有甲烷爆炸性危险的煤矿井下。
报警仪贮存条件：1、⾼温：＋60℃；2、低温：－40℃；3、湿度：≤95％；4、振动：20m／s2；5、冲击：300m／s2。
四、主要技术指标1、测量范围:0.00-4.00%CH42、测量误差：0．00～1．00％CH4 1.00－3．00%CH4 3.00-4.00％CH4⼠0．10％CH4 真值的⼠10％⼟0．3％CH43、响应时间：＜20s。
4、显⽰⽅式：三位数字显⽰5、超限报警功能：5．1报警点可在0．50～2．50％CH4范围内任意设置（产品出⼚设在1．00％CH4）；5．2报警显⽰值与设定值误差不⼤于⼠0．03％CH45．3报警⽅式：具有闪烁的光报警和声报警功能5．4报警声级强度在距其1m远处不⼩于75dB（A）；5．5报警光信号在暗环境中20m处清晰可见。
JCB4便携式甲烷检测报警仪操作说明
JCB4便携式甲烷检测报警仪操作说明
JCB4便携式甲烷检测报警仪操作说明
1.按下【开关】，仪器开机，显示【0.00】。
2.在开机状态，按下【开关】，仪器关机。
3.仪器调校必须在地面充电状态才能进行。
4.精度调校：接好标准气体，按一下【调校】显示【p1】，然后按【开关】表
示【+】，按【调零】表示【—】，把仪器的数值调至与标准气体一致，再按【调校】即确认。
仪器响一下，调校完毕。
5.报警调校：按二下【调校】显示【p2】，然后按【开关】表示【+】，按【调
零】表示【—】，把仪器的数值调至报警值，再按【调校】即确认。
仪器响一下，调校完毕。
6.时间调校：按三下【调校】显示【p3】，然后按【开关】表示【+】，按【调
零】表示【—】，把仪器的数值调至小时、分钟值，再按【调校】即确认。
仪器响一下，调校完毕。
7.恢复出厂设置：按四下【调校】显示【p4】，按【调零】，仪器显示【8.8.8.8】
恢复成功。
8.输出电压查看：按五下【调校】显示【p5】，仪器显示【x.xx】正常工作电压
在0.2-0.6v。
9.在开机状态，按住【调校】不放，再接着按【调零】，仪器进入自检状态，
并同时发出声光报警。
10.在开机状态，按调校，仪器首先显示时间【xx.xx】再显示电压【ux.xx】,此
时按其他键无效。
11.仪器电压低于3.1v，自动关机。
3.2v电压会自动报警。
JCB4便携式甲烷检测报警仪使用说明书
- .渝制00000866号平安标志准用证:JCB4便携式甲烷检测报警仪使用说明书执行标准：1、AQ 6207-20072、Q/YA010-2007版本号：VER2.0出版日期：2007年11月XX永安煤矿平安仪器厂警告1、严禁在井下及有爆炸性气体环境中给仪器充电。
2、严禁在井下及有爆炸性气体环境中拆卸维修仪器。
3、严禁改变本安电路及与本安电路有关的电器元件的型号、规格及电气参数。
4、严禁使用出厂时所规定的电池规格型号以外的其它电池。
5、仪器应远离高温及火源。
6、使用的催化元件应符合AQ6202-2006<<煤矿甲烷检测用载体催化元件>> - . 可修的规定,且应有有效期内的平安标志准用证。
7、使用时必须佩动物皮套使用。
一、概述1、产品的主要特点：JCB4型便携式甲烷检测报警仪是我厂在吸取国内外同类产品之根底上精心设计、研制的新一代高智能化产品，它具有如下特点：测试精度高、反响灵敏、稳定可靠、自检功能强〔电池电压自检、报警点设定自检、催化元件灵敏度自检〕，自动校零，超限报警，实时显示瓦斯浓度，保护催化元件不受高浓瓦斯冲击，电池电压欠压预警，欠压自动关机，开关机按键时间长，确保不误开机和误关机。
大容量高性能可充电镍氢电池，整机工作时间可长达12小时，电池无记忆，可随时充电。
电池保护采用新型自恢复保护器件,短路后不发热、不过流。
仪器充电采用限压恒流充电原理，延长电池使用寿命。
本仪器操作简单，体积小，重量轻〔仅150g〕，维护修理十分简便等特点。
2、仪器用途：JCB4型便携式甲烷检测报警仪为矿用本质平安兼隔爆型，防爆标志ExibdI，主要用在有瓦斯的矿井或其它有瓦斯的环境中，用于快速检测瓦斯浓度。
二、仪器型号、编制方法、执行标准2．1执行标准AQ 6207-2007、Q/YA010-20072．2产品型号J C B4测量X围〔0.00～4.00〕%CH4便携式热催化甲烷检测报警仪三、主要技术参数：1、工作条件a) 环境温度为(0～+40)℃；b) 海拔高度不超过2000m；c) 环境大气压为〔80～116〕KPa；d) 相对湿度≤98％(25℃时)；e) 具甲烷混合物及煤尘爆炸危险的煤矿井下；f) 在无破坏绝缘的气体或蒸汽的环境中；g) 在无滴水的地方；h) 风速≤8m/s的环境中。
煤矿一通三防考试题库汇总
一、填空题（每空2分，共30分）1、《煤矿安全规程》规定为保障煤矿安全生产和职工人身安全，防治煤矿事故。
根据（《煤炭法》）、《矿山安全法》和《煤矿安全监察条例》。
制定本规程。
2、临时停工的地点不得停风，否则必须切断电源、设置（栅栏）、揭示警示，禁止人员入内。
3、现场创伤急救技术包括人工呼吸、心脏挤压、止血创伤（包扎）、骨折临时固定和伤员搬运。
4、电子理研只能检查（瓦斯），光学理研即能检查瓦斯，又能检查二氧化碳。
5、旧区检查必须两人一伙，（一前一后）保持一定距离。
6、停风区中瓦斯浓度超过（ 3 ）％，必须制定安全排放瓦斯措施，报矿技术负责人批准。
7、风速常用的单位是（ m/s ）。
8、局部通风机和掘进工作面中的电气设备必须装有（风电闭锁）装置。
9、光学瓦斯检定器包括( 气路系统 )、光路系统、电路系统三部分。
10、《煤矿安全规程》规定，煤层倾角大于（ 12°）的采煤工作面不宜采用下行通风。
11、压入式局部通风机应布置在新鲜风流中，且距回风口的距离大于或等于( 10m )。
12、《煤矿安全规程》规定巷道贯通后，必须停止采区内的一切工作，立即调整（通风系统），风流稳定后方可恢复工作。
13、煤体采动前大部分瓦斯以( 吸附状态 )赋存在煤体中。
14、三防装置是指防回火、防回气、( 防爆炸 )作用的安全装置。
15、采煤工作面的瓦斯主要来源于采落煤块、工作面暴露煤壁和（采空区）。
16、从煤层揭露之日起至煤层自然发火之日止的时间称该煤层（自然发火期）。
17、硬质合金钻操作应注意使用(无岩心)钻头钻进时，均应带扩孔器或加保径合金。
18、岩芯管的作用是容纳（岩芯）和导正钻孔用的。
19、搬运钻机时不准（带电）搬运，打钻时必须使用铜顶工具。
20、套管的作用可作为孔口管下入孔内直防止孔壁坍塌隔离（涌漏水层）的作用。
21、钻杆的作用是向（钻头）传递破碎岩石的扭矩和轴向力输送冲洗介质。
22、压力控制阀是利用（阀芯）上液压力和弹簧力保持平衡来进行工作。
JCB4便携式甲烷检测报警仪使用说明书
感谢您选用本产品！使用产品前请详细阅读本使用说明书并妥善保管，以备今后参考。
JCB4便携式甲烷检测报警仪使用说明书产品执行标准AQ 6207-2007,GB3836.1-2010、GB3836.2-2010、GB3836.4-2010、Q/AKS003-2019艾科思电子科技（常州）有限公司2019年11月V1.0版警告：维修时不得随意改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！产品只能与说明书规定的产品联接使用!严禁井下充电。
严禁使用说明书中规定以外的电池！1 概述1.1 用途及适用范围JCB4甲烷检测报警仪适用于煤矿井下作业环境中甲烷气体浓度的测量及报警。
具有日期、时间、声光报警等功能。
测定器具有操作简单、携带方便、准确可靠等优点。
1.2 型号及含义J C B 4甲烷检测范围，（0.00～4.00）%CH4便携式催化原理甲烷检测报警仪1.3 防爆类型及防爆标志防爆型式：矿用本安兼隔爆型防爆标志：Ex d ibⅠ Mb1.4 使用环境条件a) 环境温度：0℃～40℃，此时应按GB 3836.1-2010中5.1.1条附加标志“X”，或在铭牌中标注温度范围；b) 相对湿度：不大于98%；c) 大气压力：80kPa～116kPa；d) 风速：≤8m/s ；e) 环境噪声不超过70 dB(A)的场合；f) 煤矿井下有瓦斯，煤尘等爆炸危险的环境；g）无破坏金属和绝缘材料的腐蚀性气体的地方。
2 工作原理与结构特征2.1 整机工作原理仪器对于甲烷（CH4）气体测量采用催化燃烧原理。
2.1.1 甲烷测量原理催化瓦斯探头测量臂由载体催化元件（俗称黑元件）和纯载元件（俗称白元件）组成，辅助臂由金属膜电阻和电位器组成，稳压电路为电桥提供稳定的电压。
在新鲜空气中桥路处于平衡状态，在被测气体中，黑元件在催化作用下发生燃烧，使内部温度升高，电阻增大，桥路失去平衡，从而输出一定的电压，其大小与甲烷浓度存在这一定的关系，由单片机通过A/D采集后按照响应的计算公式可以计算出对应的甲烷浓度值。
JCB4甲烷气体检测报警仪使用方法
JCB4型甲烷检测报警仪
产品介绍：
JCB4型甲烷检测报警仪，采用微处理器技术，所有标定参数及线性修正由软件完成，具有体积小、重量轻、操作简洁、维护方便等特点。
适用于存在易燃易爆可燃性气体混合物的工作环境中检测甲烷的浓度。
成套性：
1.说明书；
2.充电器；
3.皮套；
4.报警仪主机；
5.合格证。
产品构造：
1.数码显示管；
2.开关面膜，包含：开、关、电压、设置；
3.标校通气嘴；
4.透气窗；
5.蜂鸣器；
6.信息铭牌；
7.充电螺钉；
使用说明：
1.按开关面膜上的开机键两秒,仪器开机,长鸣一声,报警二极管亮，蜂鸣器声响后倒计
时10秒自检完成，屏幕显示当前甲烷数值。
2.电压键功能为电压和系统时间复合键，按一下显示当前电压，再按显示当前时间。
3.设置键与电压键是设置校零、标校、报警点设置、时间调整时组合使用。
标校须
在清洁空气中，环境温度要求25℃±10℃，预热15分钟-25分钟，同时按电压键
和设置键3秒钟屏幕会自动显示1。
JCB4便携式甲烷检测报警仪
最大工作电流 <200mA
4
JCB4 便携式甲烷检测报警仪使用说明书
4 操作使用：
4.1 按键说明：
4.1.1“ ”键： a、在检测状态下，按该键进行仪器开关机； b、在标校状态校准参数时，做取消处理。
4.1.2“ ”键： a、在检测状态下，按该键仪器先显示时间，然后显示电池电 压； b、在标校状态校准参数时，做减键处理。
JCB4 便携式甲烷检测报警仪使用说明书
警告： 1.维修时不得改变本安电路和与本安电路有关的元、 器件的电气参数、规格和型号！ 2.严禁在井下对电池进行充电或更换电池！ 3.不得使用本说明书规定的以外的电池！
前言：本说明书为四川旭信科技有限公司生产的 JCB4 便携式 甲烷检测报警仪使用说明书。使用本仪器前请仔细阅读本说明 书。
按“ ”键确认，调仪器甲烷报警点完成，返回到实时检测。 4.4.4 时间调整:(P4)
仪器开机，同时按下“ ”键和“ ”键 2 秒，数码管显示
P 1，按三次加键，数码管显示 P4 ,按“ ”键确认。按“ ”
键或者“ ”键调整小时值,按“ ”键确认。按“ ”键或者
7
JCB4 便携式甲烷检测报警仪使用说明书
6 故障分析与排除
8
JCB4 便携式甲烷检测报警仪使用说明书
仪器可能出现的现象或故障及可能原因
现象
可能原因Байду номын сангаас
措施
无法开机
电池电压过低
充电
在清洁空气中零 点不为零 测试不准
不充电
工作时间不足
零点发生漂移
仪器长期未校准 传感器老化失效
充电器故障 仪器故障 充电器故障 电池老化
调零操作（在清洁空气 中）
便携式甲烷检测报警仪的使用
授课时间课时分配总课时4 课时练习 2 课时讲授 2 课时考核（总结）课时教学目的与教学要求1.使学员掌握AZJ-91型微型沼气检测报警仪的正确使用方法2.使学员掌握JCB4(A)型甲烷检测报警仪的正确使用方法。
教学重点甲烷检测报警仪的正确使用方法教学难点甲烷检测报警仪的正确使用方法。
工具仪表设备材料AZJ-91型微型沼气检测报警仪JCB4(A)型甲烷检测报警仪附图JCB4(A)型甲烷检测报警仪课后回忆1．学员操作认真，练习积极。
2．劳动纪律较好。
Ⅰ、组织教学：1、清点人数，填写教学日志。
2、强调安全注意事项。
3、强调课堂纪律，注意听讲，细心操作。
Ⅱ、入门指导：一、复习旧课：瓦斯在矿井中的危害？二、讲授新课：课题二：便携式甲烷检测报警仪的使用便携式甲烷自动检测报警仪是一种携带式可连续自动测定环境中甲烷浓度的全电子仪器，具有操作方便、读数直观、工作可靠、体积小、重量轻、维修方便等特点。
目前在现场用的便携式甲烷检测报警仪分为热催化式（热效式）和热导式两大类。
国内外利用载体热催化原理元件生产的甲烷检测报警便携仪的厂家和型号较多，这类仪器的特点是体积小，结构简单，功耗低、性能较稳定及使用寿命长。
测定低浓度甲烷时输出信号较大（1%CH4时，输出电压可达150mV以上），信号处理和显示较简便、直观，易于实现超限报警、遥测。
其缺点是催化剂与硫、铅、磷、氯等化合物接触时，催化性能逐渐降低，使仪器的灵敏度降低。
1、AZJ-91型微型沼气检测报警仪1）特点①采用低功耗催化元件和超高亮度数码管及高能电池，一次充电可连续使用大于10h。
②采用表面安装技术，仪器体积小、重量轻、功能全。
③采用全密封电子开关，仪器防尘、防水性能好。
④采用欠压自动关机技术及充电过压保护技术，电池寿命大大延长。
⑤采用数字报警技术，报警准确可靠。
⑥超高亮度数码管显示沼气浓度值，醒目、清晰2）仪器的结构和原理AZJ-91型微型沼气检测报警仪的整机电路主要有开关电路、稳压电路、测量及放大电路、显示电路、数字比较电路、报警电路、欠压指示及开关电路组成。
GJC4低浓度甲烷传感器--使用说明书资料
北京消防救护器材厂GJC4低浓度甲烷传感器产品使用说明书执行标准：AQ6203-2006、GB3836-2010版本号：Ver1.0出版日期：2011-05-01在安装、使用产品前请仔细阅读产品使用说明书北京消防救护器材厂目录一、用途 (2)二、型号及含义 (2)三、外形尺寸、质量及材质四、主要特点 (2)五、主要技术参数 (2)六、工作原理 (3)七、结构 (3)八、使用与维护 (3)九、注意事项 (4)十、典型故障判断及处理 (4)十一、发货清单 (5)十二、资质证明编号 (5)附录警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、用途GJC4低浓度甲烷传感器(以下简称传感器)是为满足我国煤矿监测井下甲烷浓度的需要而研制的。
它可以连续自动地将井下甲烷浓度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，超限声光报警等功能。
传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。
二、型号及含义量程范围（%CH4）催化原理甲烷传感器三、外形尺寸、质量及材质a)外形尺寸：270 × 155 × 55mmb)重量：≤1.3k g；c)外壳材质：不锈钢。
四、主要特点1．采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。
•2．实现了红外遥控调校零点、标校点、报警点等功能,使调校方便简单。
3．增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。
4．采用新型开关电源,降低了整机功耗,增加了仪器传输距离。
5．增加了故障自检功能,便于使用与维护。
6．设计了新型高强度外壳结构,增强了仪器抗冲击能力。
五、主要技术参数1、适用条件环境温度：0℃～40℃相对湿度：≤98%RH大气压力：80kPa～116kPa风速：0m/s～8m/s适用于含有瓦斯或煤尘爆炸危险的煤矿井下。
甲烷气体检测仪工作原理
JCB4甲烷气体检测仪是专门用于矿井检测甲烷,显示气体类型为CH4甲烷,检测浓度单位为%VOL。
常见的气体传感器有电化学气体传感器，催化燃烧气体传感器，半导体气体传感器，红外气体传感器等。
不同类型的传感器由于原理和结构不同，性能、使用方法、适用气体、适用场合也不尽相同。
下面我们简单的介绍一下催化燃烧气体传感器
甲烷催化燃烧原理
热催化型高性能传感器组成惠斯顿电桥，测量臂由载件催化元件（俗称黑元件）和纯载元件（俗称白元件）组成，辅助臂由精密电阻和高精度电位器组成，稳压电路为电桥提供稳定的电压：在新鲜空气中桥路处于平衡状态，在被测气体中，甲烷在黑元件表面发生催化反应（无焰燃烧），使黑元件温度增高，电阻增大，桥路失去平衡，从而输出一个电位差，该电位差在一定范围内，其大小与该气体的浓度成正比。
微处理器通过内部模拟数字转换采样该信号数值并进行处理后直接由显示屏显示出被测甲烷的浓度，同时比较设定的报警点声、光、振动和光条报警，当传感器出现故障或电池电压偏低时给出相应的报警提示。
综上就是甲烷气体检测仪工作原理的介绍，希望对大家有所帮助，同时，如
有不清楚的可咨询河南卓安电子科技有限公司。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环境条件
技术指标
工作温度
(0～40)℃
测量范围
(0.00～4.00)%
相对湿度
≤98%（+25℃）
基本误差
(0.00～1.00)%±0.10%
储存温度
(-40～+60)℃
(1.00～3.00)%真值的±10%
大气压力
(80～116)kPa
(3.00～4.00)%±0.30%
风速
(0～8)m/s
响应时间
≤20s
防护等级
IP54
报警声级强度
≥75dB（值1.00％）
电池型号
1.4Ah锰酸锂HW18650M锂电池2节并联
报警方式
声光报警
报警误差
≤±0.05%
额定电压
DC3.7V
连续工作时间
≥12h
最高开路电压
DC4.2V
遥控范围
距离≤5m，角度≤1200
JCB4(B)山东隆泰大字符甲烷报警仪
JCB4(B)型便携式甲烷检测报警仪是煤矿井下最常用的甲烷检测报警仪器。用于连续监测煤矿井下甲烷浓度变化，连续显示甲烷浓度值和超限报警功能的一种矿用安全仪器。该仪器最大的特点是采用了2.3＂数码管显示，字符大，亮度高，数值直观准确，20米内清晰可见。该仪器操作简便、准确可靠、稳定性好、使用维护简单，非常适合班组、采掘工作面使用。
最大短路电流
2.1A
传感器寿命
12个月
工作电压
(3.3～4.2)VDC
外型尺寸
230mm×180mm×70mm
工作电流
≤400mA
重量
165g
