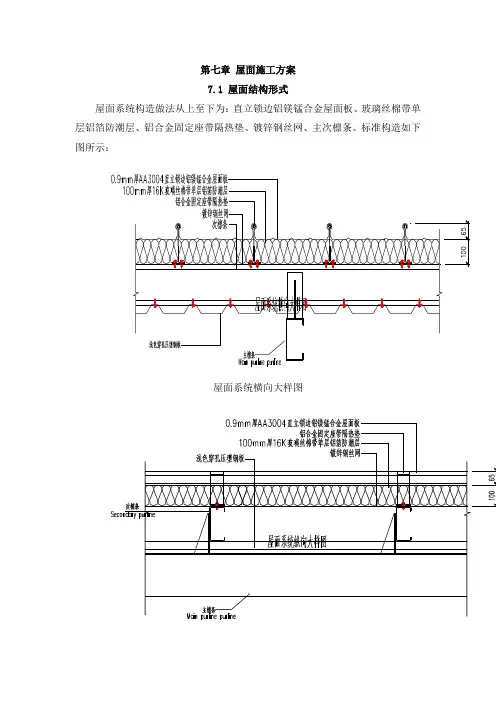

网架屋面工程施工方案
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、
编制依据。
1.工地现场实际情况。
2.网架施工图,及设计文件。
3. 现行《钢结构设计规范》GB50017-2003、
《网架结构设计与施工规程》JGJ7-91、
《钢结构施工及验收规范》GB50205-2001、
《网架结构工程质量检验评定标准》JGJ78-91
等规范及国家有关规定;
4.根据本公司的施工方法和经验及公司拥有的技术力量。
一、工程概况。
1、本工程为平原家庭号购物中心屋面网架,采用螺栓球四角锥双层网架结构形式,下旋支撑,网架覆盖面积为650.16平方米。
2、工程材料,钢管、选用Q235b高频焊管,高强螺栓选用符合等级10.9级性能的材料。螺栓球选用45号钢,支座及附属钢板、Q235B 材质。
二、网架安装方案
1、本工程根据现场实际情况网架低平与室内地面距离不到5米,拟采用搭设脚手架,高处散装的方案来拼装网架。
钢结构网架安装方案
一、安装前准备工作
1、安装前对网架支座轴线与标高进行验线检查,网架轴线、标高位置必须符合设计要求和有关标准规定。
2、安装前对支座混凝土强度进行了解,混凝土强度必须符合设计要求和国家现行有关标准的规定后才能安装。
3、搭设满堂红脚手架,放线布置好各支点位置与标高。并设计布置好临时支点,临时支点的位置、数量经过验算确定。
4、临时支点选用专业支点工具逐步调整网架高度。
5、对进场成品构件逐一清点、分类堆放。
三、安装工艺流程
1、本工程的施工,根据现场条件采用高空散装法进行安装,把网架零部件垂直运输至安装平台分散堆放,后根据安装图编号分别对号安装。为确保网架的安装轴线正确,我们研究后决定先安装对应支承点连接一榀网架,等支座位置校正后再由一边向另一边安装以减少积累误差。
2、具体安装步骤:
⑴、下弦杆与下弦球的组装:
根据安装球的编号先固定下弦球,找准中心连接下弦杆与另一头水平测量对角尺寸正确后进行连接。
⑵、腹杆的组装:
安装腹杆时必须校正上弦杆和下弦杆的位置,后进行紧固。
腹杆与上弦球的组合就成为向下四角锥,腹杆与上弦球连接的高强螺栓全部拧紧。
⑶、上弦杆的组装:
四根上弦杆组合即成向上四锥体系,上弦杆安装顺序由内向外,根据已装好的腹杆锥体排列,高强螺栓先后拧紧(包括松动的腹杆)。
整一榀装好后,再按以上方法依次安装第二榀,直至安装完毕。整个安装过程中,必须随时检查螺栓的拧紧、焊接质量、支承点轴线的偏差、网架安装时产生的挠度,如碰到问题须及时调整解决。
第二章网架结构防腐补涂和防火涂料施工
一、涂装施工管理
1、管理目标:
(1)管理目标:
确保工程“五保一放心”,即保质量.保工期.保安全.保文明施工.保终身服务,交放心工程。
(2)进度目标:
确保工程进度达到业主和监理要求的施工进度。
(3)质量目标
确保招标档要求质量目标。
(4)安全目标
确保做到安全生产.文明施工。
二、施工方案:
为保证涂装质量,防腐底漆在工厂内涂装,面漆在施工现场进行。
负责工厂涂装和现场修补的主构件表面净化处理和抛丸除锈,防腐涂料涂装。并达到涂施工的所有技术要求。
1、现场修补涂装施工工序要求
所有钢构件按散件运到现场,在现场进行拼装、焊接,在运输、拼装过程中的员伤和现场的焊缝在吊装前尽量在地面修补好,以减少吊装后高处作业工作量,吊装后,在高处的损伤和焊缝修补必须在高处完成。
2、已涂工件的保护:
已涂工件无论在工厂翻、移动或是在运输或吊装过程中均应用采有效保护措施,轻拿轻放,以防止涂层损伤、破坏,尽量减少现场的修补工作量。
三、面漆应符合的要求
1、油漆涂层的要求
(1)油漆涂层外观质量要求:表面平整,无气泡、起皮、流挂、漏涂、龟裂等影响涂层寿命的缺陷。
(2)油漆涂层厚度要求:符合各道涂层的设计厚度。
(3)面漆应涂装两遍在组装之前一遍,安装之后在补刷一遍,并且选择在晴朗天气作业。
(4)、油漆涂层外观质量检验方式:用目视法检验。
四、验收组织
工程竣工后公司会同建设、设计、监理、在内的有关人员联合进行竣工验收。
1、验收项目
保证项目应符合下例规定:
涂料的技术性能应符合设计要求民,并经过国家检测机构检验,符合国家现行有关标准的规定。
检验方法:检查生产许可证、出厂合格证、质量保证书、检验报告。
涂料的涂层厚度应符合设计要求:
检验方法:用涂层测厚仪检查,测量方法应符合钢结构防火涂料应用技术规程的规定。
2、其他
重大工程验收中需增加验收项目,根据的有关方面的合同、协议档执行。
3、不合格品的标识、记录和处理
(1)、不合格品的标识、记录
并不是所有的不合格品都需要进行标识,喷砂、喷涂中的不合格品(能立即返工)不需要标识,但必须作记录和处理。封闭中的不合格品检验员必须用《检验和试验状态标志单》予以标识,在不合格处作出标记,并作记录和处理,原材料的不合格品由检验员对其进行标识、记录、处理。
(2)、不合格品的处理
钢结构防腐涂装工程不合格品的处理方法如下:
可以立即返工的不合格品检验员应责成操作工在厚地立即返工。不能立即返工的不合格品检验员应对其进行适当的标识,并根据《不合格品评审表》中规定的纠正措施对其进行定期整改。
(3)、不合格品经返工后,检验员重新进行检验,直到合格为止。2、(4)、原材料不合格时,检验员立即通知采购人员对其进行退货,
