AutoCAD绘图教程第1章 AutoCAD基本知识
第1章 AutoCAD操作基础
本章主要内容： 1.绪 论； 2. AutoCAD2008 工作界面 ； 3. AutoCAD 命令输入及终止方式 ； 4.坐标系和图形各点数值的输入方式 5.基本绘图命令(绘制直线、绘制圆)
一、绪 论
（一）计算机辅助设计概念 1．计算机辅助设计（ Computer Aided Design）， 简称CAD 。 2．CAD技术在工程中应用广泛，包括辅助建模、
五、基本绘图命令
（一）用Line 命令画线（快捷键“L”） 例2：画边长为50的等边三角形
五、基本绘图命令
（一）用Line 命令画线（快捷键“L”） 例3：绘制任意四边形
五、基本绘图命令
（一）用Line 命令画线（快捷键“L”）
例4：绘制喇叭形图形
五、基本绘图命令
（二）用Circle命令画圆 （快捷键 C ） 1．提供了6种方式画圆，即： （1）圆心、半径
二、AutoCAD2008工作界面
1．菜单栏 ； ２．工具栏 ；
３．绘图区 ；
４．命令提示区 ：与其他软件不同； ５ ．状态行 ：“极轴”、“对象捕捉”、 “对象追踪” 三个按钮凹下； ６．模型/布局标签
技巧：调出和关闭工具栏的方法
三、AutoCAD 命令输入及终止方式
（一）输入命令：可用以下几种方式 1．单击工具栏命令按钮
六、选择实体三种常用方式（提前讲）
1．拾取框只接拾取法：鼠标单击需选择的实体。 2．窗口方式：按住鼠标左键，由左至右拖动，全部 选中为选取； 3．交叉窗口方式：按住鼠标左键，由右至左拖动， 出现虚线框，只要选择到实体的部分内容就选中。
技巧：要撤销部分已选择的实体，可按住Shift键， 同时单击要撤销选择的对象。放开Shift键，恢复正 常选择状态。
AutoCAD 2016绘图实例教程 第1章 AutoCAD入门
3．功能区
功能区在绘图区的上部，包括相关内容的选项卡和面 板，其中有“默认”、“插入”、“注释”、“参数 化”、“视图”、“管理”、“输出”、“附加模 块”、“A360”、“精选应用”、“BIM360”、 “Performance”等选项卡。
4．工具栏
AutoCAD 2016提供了三十 多个工具栏，通过这些工 具栏可以实现大部分操作， 其作用和面板中的工具一 样。常用的工具栏为“标 准”、“绘图”、“修 改”、“图层”、“对象 特性”、“样式”、“标 注”等。默认状态下，工 具栏处于隐藏状态。
第1章 AutoCAD入门
AutoCAD是美国Autodesk公司开发的通用计 算机辅助设计(Computer Aided Design)软 件包，是当今设计领域应用最广泛的现代化 绘图工具。
AutoCAD经过十多次的版本升级，功能不断 地改进和完善，AutoCAD 2016版本的性能和 功能都有较大的增强，同时保证了与低版本 软件的完全兼容。
“命令行”可以被拖放为浮动窗口，如图1-12所示， 浮动窗口也可用鼠标拖回至左下角。
8．状态栏
模型或图纸空间 ：在模型空间和图纸空间之间进行交换。 显示图型栅格 ：对齐对象并直观显示对象之间的距离。 捕捉模式 ：改变极轴捕捉或栅格捕捉。 正交限制光标 ：限制光标在水平方向或垂直方向的移动。 按指定角度限制光标 ：极轴追踪，限制光标沿指定角度移动。 等轴测草图 ：等轴测图三个方向的对齐。 显示捕捉参照线 ：对象捕捉追踪时显示获取点的对齐路径。 将光标捕捉到二维参照点 ：用于对象捕捉点的设置。 显示注释对象 ：显示所有比例或当前比例的注释对象。 更改注释比例 ：用于更改注释比例。
9．模型选项卡和布局选项卡
绘图区的底部有“模型”、“布局1”、“布局2”三个选项卡。
第一章 AutoCAD 基础知识
第二象限 (-, +)
第三象限 (-, -)
第一象限 (+, +)
第四象限 (+, -)
坐标系中各象限坐标值的正负值
G(-29,70)
任 意
E(50,74)
图
形
F(-89,-16)
坐
标
输
入
D(-97,16)
法
自我介绍
姓名：白成元 讲课特点：根据计算机课程特点，边讲边
练，我先讲，大家后练。 学习方法：专心听，多提问，多讨论、认真练
、 勤练。 要求：1.不迟到；不缺席；2.每人买一个U盘。 建议：教学中有什么意见、建议，及时
向我反映，以便能及时改进。
本学期教学日历展示 Βιβλιοθήκη 教材内容介绍 考核课程考核
用CAD绘制的用于制作鸟瞰图的地形图
用3dsMAX制作的建筑效果图
用photoshop进行后期制作的效果图
Cad绘制平面图
3dsMAX建模
Photoshop后期处理
1.2 AutoCAD2014的工作界面
标题栏
菜单栏
主要元素组成： 标题栏和菜单栏； 工具栏
工具栏；
绘图窗口； 文本窗口；
绘图窗口
绘图窗口
在AutoCAD中，绘图窗口是用户绘图的工作区域，所有的绘图结 果都反映在这个窗口中。可以根据需要关闭其周围和里面的各个工具 栏，以增大绘图空间。如果图纸比较大，需要查看未显示部分时，可 以单击窗口右边与下边滚动条上的箭头，或拖动滚动条上的滑块来移 动图纸。
在绘图窗口中除了显示当前的绘图结果外，还显示了当前使用 的坐标系类型以及坐标原点、X轴、Y轴、Z轴的方向等。默认情况下， 坐标系为世界坐标系(WCS)。
第1章 AutoCAD绘图环境及基本操作
1.1.10 将图形全部显示在窗口中
双击鼠标中键，将所有图形对象充满图形 窗口显示出来。 单击导航栏上的 按钮上的 按钮，选择 【范围缩放】命令，则全部图形以充满整个程序 窗口的状态显示出来。 单击鼠标右键，选择【缩放】命令，再次 单击鼠标右键，选择【范围缩放】命令，则全部 图形充满整个程序窗口显示出来。
1.3.3 控制图层状态
如果工程图样包含大量信息且有很多图层，用户可通过控制图 层状态使编辑、绘制和观察等工作变得更方便一些。图层状态主要 包括打开与关闭、冻结与解冻、锁定与解锁和打印与不打印等，系 统用不同形式的图标表示这些状态。用户可通过【图层特性管理器】 对话框或【图层】面板上的【图层控制】下拉列表对图层状态进行 控制，如图1-21所示。
1.1.7 取消已执行的操作
在使用AutoCAD绘图的过程中，不可避免 地会出现各种各样的错误，用户要修正这些错误 可使用UNDO命令或单击【快速访问】工具栏上 的 按钮。如果想要取消前面执行的多个操作， 可反复使用UNDO命令或反复单击 按钮。 当取消一个或多个操作后，若又想恢复原来 的效果，用户可使用MREDO命令或单击【快速 访问】工具栏上的 按钮。

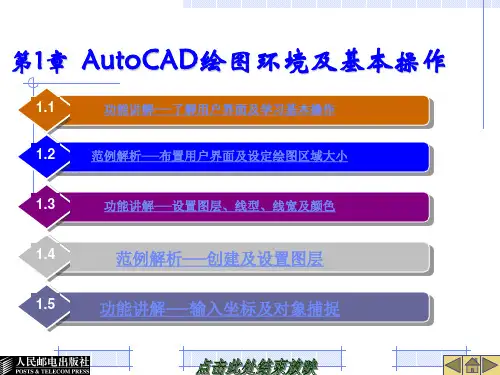

第1章 AutoCAD绘图环境及基本操作
1.1
功能讲解──了解用户界面及学习基本操作
1.2
范例解析──布置用户界面及设定绘图区域大小
1.3
功能讲解──设置图层、线型、线宽及颜色
1.4
范例解析──创建及设置图层
功能讲解──输入坐标及对象捕捉
autocad最实用的基本知识
autocad最实⽤的基本知识第⼀章基本知识第⼀节概述AutoCAD 是⼀个交互式的计算机绘图软件，利⽤⿏标、键盘等设备、通过⼈机会话，在屏幕上绘制图形，经过修改和编辑后，再由输出设备输出图形和数据。
AutoCAD 是美国Autodesk 公司推出的软件，可以进⾏⼆维、三维绘图。
操作界⾯如图⽰：表1 标准⼯具栏中各按钮简介（2004版）增加个⼈所需的按钮。
第⼆节图层图层，可以想象为⼀张张没有厚度的透明薄⽚，实体及信息都放在这张透明薄⽚上，其实它只是⼀种逻辑划分。
⼀、层的概念 1. 为什么要建⽴图层⼀幅⼯程图纸，有确定实体形状的⼏何（粗细、长短，起、终坐标值等）信息，也有表⽰线型、颜⾊的⾮⼏何信息。
为⽅便于对所绘制的图形、线条的管理，使绘图操作简单⽽⽅便。
因此要充分使⽤图层作图⽅式。
2. 图层的性质(1) 各图层之间是⽤统⼀的坐标系定位。
(2) 图层是有状态的，它包括层名和层描述两部分。
层描述中⼜包含有线型、颜⾊、是否打开或关闭、是否设为当前层等。
(3) 各图层在逻辑上⼜是相互完全独⽴的，各层都可设定属于本层的线型和颜⾊。
在绘图中，如果把某层上线型及颜⾊均设为BYLAYER （随层），则其线型及颜⾊⼀定与层设定的线型及颜⾊保持⼀致。
(4) 层名及层描述（属性）是可以修改变更的。
⼆、图层的设置操作 1. 图层⼯具条如图⽰层性质图标解释：：开／关图层。
当图层打开时，它是可见的，并且可以打印；当图层关闭时（），该图层中线条及图形将被隐藏。
并且不能打印，：在所有窗⼝中冻结／解冻。
冻结图层可以加快 ZOOM 等许多其他操作的运⾏速度。
AutoCAD 不在冻结图层上显⽰、打印、隐藏、渲染或重⽣成对象。
：在当前窗⼝中冻结或解冻。
如果频繁切换冻结／解冻，使⽤此操作。
：锁定解锁图层。
当被锁定时（），该图层中线条及图形只能显⽰，不接受任何修改。
：属于该图层中线条及图形的颜⾊。
：图层的名称。
2. 图层对象特性⼯具条如图⽰层对象特性图标解释：：对象颜⾊，可以“随层”、“随块”及⾃定义。
Auto CAD工程制图实用教程 第1章
AutoCAD(Autodesk Computer Aided Design)是美国 Autodesk公司首次于1982年开发的通用计算机辅助绘图与设 计软件包，能够绘制平面图形与三维图形、标注图形尺寸、 渲染图形以及打印输出图纸，深受广大工程技术人员的欢迎。 由于它具有功能强大、易于掌握、使用方便、体系结构开放 等特点，因而广泛应用于土木建筑、装饰装潢、城市规划、 园林设计、电子电路、机械设计、服装鞋帽、航空航天、轻 工化工等诸多领域。结合不同的行业客户，Autodesk开发了 行业专用的版本和插件：在机械设计与制造行业中发行了 AutoCAD Mechanical版本；在电子电路设计行业中发行了 AutoCAD Electrical版本；在勘测、土方工程与道路设计行 业中发行了Autodesk Civil 3D版本；而在学校的教学、培训 中所用的一般都是AutoCAD Simplified版本，即AutoCAD通 用版本。
软件AutoCAD 2007的图标和名称；当前文件标题栏显示当前
图形文件的图标和名称等。如果是AutoCAD默认的图形文件， 其名称为DrawingN.dwg(N是数字)。在当前程序标题栏中，最
左边是AutoCAD 2007的图标，单击它将会弹出AutoCAD窗控
下拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗 口、关闭AutoCAD等操作。标题栏最右边的按钮，可以最小化、 最大化窗口显示或关闭AutoCAD等。在当前文件标题栏中，也 可对当前文件进行相应的操作。
单外，还包括标题栏、菜单栏、8个工具栏、绘图区、命令
行及状态栏等元素，其组成如图1.3所示。
第1章 AutoCAD的基础知识
图1.3 “AutoCAD 2007”的用户界面
第1章 AutoCAD的基础知识
第1章 AutoCAD的基本知识
图1-4 “三维建模”用户主界面
第一章 AutoCAD2008的基本知识
AutoCAD2008中文版应用教程
如若选择“二维草图与注释”选项后，用户主界面如图 1-5所示，此界面主要用于二维草图的绘制并进行文字与尺 寸的注释。
图1-5 “二维草图与注释”用户主界面
第一章 AutoCAD2008的基本知识
第一章 AutoCAD2008的基本知识
AutoCAD2008中文版应用教程
2．兼容性 AutoCAD 2008可以与 AutoCAD2000/2002/2004/ 2005/2006/2007版本同时运行，藉此，您可以轻松转换 到新版本的AutoCAD。AutoCAD2008的移转功能可透过 自动移转自订菜单、剖面线样式、线型、指令快捷方式和 AutoCAD个案设定，助您轻松转换到新版本。 在AutoCAD 2008中开发的新特征与新功能仍然保持 AutoCAD 2004、AutoCAD 2005及AutoCAD 2006软件 版本之间DWG与DXF文档的兼容性。您可以直接在使用 AutoCAD 2004、AutoCAD 2005、AutoCAD 2006、 AutoCAD 2007以及AutoCAD 2008的设计团队之间轻松 共享档案。AutoCAD 2008可以读取所有旧版AutoCAD软 件的图形文件。
第一章 AutoCAD2008的基本知识
AutoCAD2008中文版应用教程
总结AutoCAD的发展过程，可分为初级阶段、发展阶 段、高级发展阶段、完善阶段和进一步完善阶段五个阶段。 Autodesk的二维CAD发展历程：从1996年起，AutoCAD 经历了三个版本，逐步由DOS平台转向Windows平台， 1998年1月，推出了划时代的AutoCADR14版本，1999年 1月，AutoCAD公司推出了AutoCAD 2000版本。在进一 步完善阶段中，AutoCAD经历了两个版本，功能逐渐加强。 2001年9月Autodesk公司向用户发布了AutoCAD2002版 本。2003年5月，Autodesk公司在北京正式宣布推出其 AutoCAD软件的划时代版本—AutoCAD2004简体中文版。 2005年6月18日在北京举办的Autodesk 中国客户日 （Customer Day）上，推出了Autodesk2006版。2006 年3月AutoCAD2007发行，目前的最新版本AutoCAD 2010。
第1章 AutoCAD 入门基础
3．标题栏 AutoCAD绘图窗口最上端是标题栏。在标题栏中，显示了系统当
前正在运行的应用程序和用户正在使用的图形文件。用户第一次启 动AutoCAD，在AutoCAD绘图窗口的标题栏中，将显示AutoCAD在启动 时创建并打开的图形文件名字“Drawing1．dwg”。
标题栏右边的三个按钮，可以将AutoCAD窗口最小化、最大化 (或还原)或关闭。 4．菜单栏
域是用户使用AutoCAD绘制图形的区域，用户完成一幅设 计图形的主要工作都是在绘图区域中完成的。 如果图纸 比较大，需要查看未显示部分时，可以单击窗口右边与 下边滚动条上的箭头，或拖动滚动条上的滑块来移动图 纸。
绘图窗口的下方有“模型”和“布局”选项卡，单击 其标签可以在模型空间或图纸空间之间来回切换。 6．坐标系图标
如果当前所编辑的图形文件没有命名，那么单击“是 (Y)”按钮后，AutoCAD会打开“图形另存为”对话框，要 求用户确定图形文件存放的位置和名称。
1.2.4 执行命令的方式
1 使用鼠标执行命令 在绘图窗口，光标通常显示为“十”字线形式。当光标移至菜单选 项、工具或对话框内时，它会变成一个箭头。无论光标是“十”字线 形式还是箭头形式，当单击或者按动鼠标键时，都会执行相应的命令 或动作。在AutoCAD中，鼠标键是按照下述规则定义的。
本章知识点
AutoCAD的基本功能 AutoCAD 的操作界面 图形文件管理 执行命令方式 设置图形单位 设置绘图图限
1.2.1 AutoCAD的基本功能
AutoCAD自1982年问世以来，已经经历了十余次升级，其每一次升级，在 功能上都得到了逐步增强，且日趋完善。也正因为AutoCAD具有强大的辅助绘 图功能，因此，它已成为工程设计领域中应用最为广泛的计算机辅助绘图与设 计软件之一。
AutoCAD绘图教案(标准)
AutoCAD绘图教案(标准)第一章：AutoCAD 2024基础知识1.1 课程介绍了解AutoCAD 2024的基本功能和应用领域熟悉AutoCAD 2024的界面和操作环境1.2 界面介绍认识工作界面各个部分的功能自定义工作界面1.3 坐标系与视图控制了解世界坐标系与用户坐标系熟悉视图控制命令1.4 图形文件管理创建、打开、保存图形文件图形文件格式及转换第二章：绘图基本操作2.1 绘图设置设置绘图单位、精度、区域配置绘图环境2.2 绘图辅助工具启用正交、对象捕捉、追踪设置绘图界限、网格2.3 基本绘图命令绘制点、线、圆、弧等基本图形绘制多线、多段线、样条曲线2.4 图层管理创建、设置、删除图层控制图层状态第三章：编辑图形3.1 选择与删除选择对象的方法删除、修剪、延伸对象3.2 修改图形移动、旋转、缩放对象打断、合并、分解对象3.3 复制与粘贴复制、镜像、阵列对象粘贴、剪切、偏移对象3.4 图案填充与面域创建图案填充创建面域与并集、交集、差集运算第四章：尺寸标注与文本4.1 尺寸标注标注线性、角度、半径等尺寸创建、编辑、删除标注4.2 文字输入与编辑输入单行、多行文字设置文字样式、修改文字4.3 表格创建与编辑创建表格插入、删除、编辑表格行、列第五章：块与组5.1 创建与插入块创建内部块与外部块插入块、修改块属性5.2 使用组管理对象创建组、解散组复制、移动、阵列组5.3 动态块创建动态块使用动态块参数与属性第六章：三维绘图基础6.1 三维坐标系统了解三维坐标系统的概念掌握三维视图的切换6.2 三维图形的绘制绘制基本的三维图形（如球体、长方体等）使用三维建模工具绘制复杂三维图形6.3 三维编辑与操作掌握三维旋转、缩放、移动等基本操作学习三维镜像、阵列和布尔运算6.4 材质与光源给三维对象添加材质设置光源效果第七章：渲染与动画7.1 渲染基础了解渲染的概念和重要性学习使用渲染工具和命令7.2 设置材质属性调整材质的颜色、纹理和反光性使用贴图和材质库7.3 设置光源和背景调整光源类型和强度设置背景颜色和纹理7.4 动画制作基础了解动画制作的基本流程学习使用动画工具制作简单的动画第八章：AutoCAD高级应用8.1 设计中心与工具选项板熟悉设计中心的功能了解工具选项板的使用8.2 宏与脚本学习录制宏和运行宏了解如何编写AutoLISP脚本8.3 参数化设计了解参数化设计的基本概念学习使用参数化设计工具8.4 图形共享与打印学习使用PDF和DWF格式分享图形掌握打印图形的基本设置第九章：综合案例实战9.1 案例一：平面图绘制学习绘制一个简单的平面图掌握图层管理和尺寸标注的技巧9.2 案例二：立面图绘制学习绘制立面图的基本步骤练习立面图的尺寸标注和文字说明9.3 案例三：三维模型设计创建一个简单的三维模型应用材质和光源进行渲染9.4 案例四：动画与渲染制作一个简单的动画对模型进行渲染处理第十章：复习与测试10.1 复习课程内容回顾整个课程的主要知识点解答学生提出的问题10.2 课堂练习完成一些实际的绘图练习练习使用AutoCAD的高级功能10.3 测试与评估对学生进行课程测试评估学生的学习成果重点解析AutoCAD 2024的基本功能和应用领域AutoCAD界面和操作环境的熟悉坐标系与视图控制图形文件的管理绘图设置与绘图辅助工具的使用基本绘图命令的掌握图层管理的方法编辑图形的各种操作尺寸标注与文本的输入编辑表格的创建与编辑块与组的创建与管理三维绘图基础三维图形的绘制与编辑材质与光源的设置渲染与动画的制作AutoCAD高级应用设计中心与工具选项板的使用宏与脚本的应用参数化设计的概念图形共享与打印综合案例实战平面图、立面图的绘制三维模型设计与渲染动画的制作与渲染处理复习与测试的内容课堂练习与学习成果的评估。
autocad教程第1章
AutoCAD 2007的操作界面
绘图窗口
绘图窗口是用户绘图的工作区域，类似于手工制图时的图纸，用户所绘制的图形都显示在该窗口中。 绘图窗口中显示了十字光标和坐标系图标。AutoCAD通过十字光标显示当前位置。绘图窗口的左下方显示了当前使用的坐标系图标，它反映了当前坐标系的原点和X、Y、Z轴正向。默认情况下，系统采用世界坐标系（WCS）。 单击绘图窗口下方的“模型”或“布局”选项卡，可以在“模型”空间或“图纸”空间之间相互切换。
状态栏
状态栏主要用于显示当前十字光标的坐标值，以及控制捕捉、栅格、正交、DUCS、DYN、线宽等选项的打开或关闭。
工具选项板
工具选项板是AutoCAD提供给用户的一种用来组织、共享和放置块、图案填充及其他工具的有效方法。
操作面板
选择【工具】>【选项板】>【面板】菜单，可以打开面板。在“面板”中保存了几组工具命令，可以通过在窗口中单击鼠标右键，选择“控制台”下的选项来进行选择。如需隐藏某组工具命令，则可在需要隐藏的工具命令中单击鼠标右键选择“隐藏”即可。
工作空间
工作空间就是一种自定义工作环境。用户在利用AutoCAD绘制平面图形、三维图形时需要打开不同的工具栏、选项板和菜单，用户可根据需要设置自己的工作空间，AutoCAD 2007为用户提供了“AutoCAD经典”和“三维建模”两种工作空间模式。要保存、设置和切换工作空间，可以选择【工具】>【工作空间】菜单中的相应菜单项，或单击“工作空间”工具栏中的相应按钮。
保存文件
要保存图形文件，可单击“标准”工具栏中的“保存”按钮，或选择【文件】>【保存】菜单，若图形不是新图形，则执行上述操作时系统将直接覆盖保存图形文件。否则，系统将打开 “图形另存为”对话框。在此对话框中选择要保存文件的文件夹，输入文件名，然后单击“保存”按钮就可以保存文件了 。
AutoCAD 入门
第一章AutoCAD 入门1.基本概念和术语(1). 图形文件(.dwg)(2). 图形对象: 基本绘图单元:是动态的,有夹点,是可操作的.(3). 世界坐标系(WCS)和用户坐标系(UCS):默认情况下在XY平面.(4). 图形单位:不是定值,受图形界限影响;输出时,受打印机的输出单位和输出频率影响.全比例:图形对象成比例关系.(5). 图形缩放:(6). 图形的绘图界限(图纸界限).(7). 图块: 几个图形对象构成的整体.(9). 图层: 组织不同性质的图形对象,辅助工具,性质相同的图象放在一个图层里.2. 基本操作方法(1). 键盘操作: 按提示信息输入内容,再按回车.ESC键退出命令.(2). 鼠标操作: . 单击,双击,右击,拖拽,滚轮.(3). 命令输入方式: 命令行输入; 下拉菜单输入; 工具栏输入; 快捷菜单;.(4). 坐标点的输入方式: 鼠标点; 键盘输入点.(绝对坐标(10,45); 相对坐标:@(10,45); 相对极坐标: @10<30).4. CAD用户界面(1). 今日窗口{打开; 创建新文件; 样本; 符号库}.(2). 用户界面:<1>. 标题栏---标明文档名称;<2>.菜单栏---装各种命令;菜单拦也可自定义: “工具”-→”自定义”→”菜单”menuload命令恢复菜单栏.<3>.工具栏(常用的命令)下拉工具钮:自定义: ”工具”→”自定义”→”工具栏”鼠标右击”工具栏”将菜单中的命令放到工具栏中用“工具”→”自定义”→”工具栏”,把所要命令拖到工具栏上.<4>. 工作区域(绘图区域)坐标系:WCS,UCS<5>. 命令窗口---人机交互大写字母为命令选项Enter: 命令执行;Esc: 命令取消.<6>. 状态栏a.坐标显示----鼠标点击:关闭,打开;b.捕捉----指定光标移动距离(鼠标右键修改);c.栅格----表征图形界限;d.正交----正交方式绘制图形,正交取决于坐标轴;e.极轴----指定级径,极角; 画定长,定角度直线(可利用极坐标,也可用极轴追踪法).<7>.对象捕捉:捕捉图形对象的特征点点右键→设置:端点;中点;圆心;象限点(圆,圆弧,椭圆);节点(辅助绘图用);点:点样式(“格式”→”点样式”);交点;延伸:直线的端点出发的延长线上的点;插入点:块,外部参照,文字带插入点;垂足;切点;最近点:本身的点,画不到线的外面;外观交点:实际不相交,但看起来相交的点;平行: 绘制某一图形对象的平行线.临时对象捕捉: 绘图过程中，按Shift键,在出现的快捷菜单中选.<8>. 对象追踪: 在对象特征点上引出临时追踪路径,进行绘制. 最多可追踪7个点.<9>. 线宽: 设置线的宽度: 选中”线宽”,再在线宽框中选择线型.CAD是建模工具,可以不要求线宽,但CAD中有线宽要求,是用于其他文字处理系统的混排, CAD本身不用.<10>. 模型空间: 建模用; 图纸空间: 用于页面布局输出.第二章AutoCAD基础1. 图形对象的特性:颜色;线型;线宽.用”对象特性”工具栏来指定对象特性.这三个特性最好设置”随层”: 图形对象的特性与图层的设置一致.2.Auto CAD 图层操作图层: 组织管理不同特性的图形对象,辅助绘图工具.<1>. 图层状态a.打开\关闭: 关闭: 图形不可见,不显示,不输出,可编辑;b.加锁\解锁: 加锁: 能见,但不可编辑;c.冻结\解冻: 冻结: 不可见,不可编辑,不参与重生成计算.d.打印: 控制打印状态.<2>. 图层操作: “图层特性管理器” a. ”新建”: 可重新命名,该颜色;b. 当前图层;c. 删除图层: 不能删除的图层: 0层和定义层; 当前层和含有图形对象的图层; 依赖外部参照的图层.3. Auto CAD 显示控制<1>. 缩放与平移a.实时缩放: 在工作区点击后,按左键,向上推放大,向下缩小;b.缩放工具栏:(1). 窗口缩放:在工作区域绘制矩形,使矩形部分放大至整个窗口;(2). 动态缩放: 动态改变矩形大小,确定后敲回车;(3). 比例缩放: 输入比例因子相对于原图大小缩放例: 2相对于当前视图缩放例: 2x相对于图纸空间缩放例: 2xP(4). 中心缩放: 指定一个中心点后,输入比例高度指定一个高度值=缺省值,则图不变,但中心点改变;指定一个高度值<缺省值,图放大;指定一个高度值>缺省值,图缩小.(5). 全部缩放: 显示图形界限.若所绘图形超过界限,则显示全部图形;(6). 范围缩放: 图形对象以最大化方式显示出来,不考虑图形界限,只管图形c.实时平移:d.缩放上一个:<2>. 鸟瞰视图视图→鸟瞰视图: 把握全局操作方式: 和动态缩放一样.<3>. 重画与重生成视图→重画: 刷新屏幕,显示正确图形,速度快;主要是删除临时标记.视图→重生成: 不仅刷新显示,而且更新图形数据库中的图形对象的屏幕坐标,执行时间较长.<4>. 视图: 以一定比例,观察位置和角度来显示图形.新建一个视图:视图→命名视图→新建使用命名视图: 使用”命名视图”图标按钮.4．Auto CAD 的基本绘图(1). 直线(line)画定长的直线:<1>. 相对坐标; <2>. 点一点后, 拉出直线后再指长度.(2). 构造线(xline):无限长的线水平(H):绘制水平构造线;垂直(H): 绘制垂直的构造线;角度(A): 指定角度绘制构造线:首先指定一个角度,再指定一个通过点;二等分(B): 绘制某个角的角平分线;偏移(O): 创建平行于指定直线,并通过指定点的构造线;构造线在CAD中只起辅助绘图的作用,是辅助线,不参与实际建模中.(3). 多线(Mline): 多根线绘制方法: 同直线<1>. 比例(S):指定上下两根线的距离绘制出的距离=原多线的距离*比例<2>. 对正(J):上: 先画的是多段线的上根线;无: 光标在多段线的中间;下: 先画的是多段线的下根线.<3>. 样式(ST):创建多线样式: “格式”→”多线样式”“多线样式”对话框:a.样式名称:b.元素特性: “元素特性”对话框:“添加”: 添加一根线;“偏移”: 设置偏移量;改颜色;改线型.改样式时,要将用以前样式画过的线删掉后,才能再改样式.多线是多根线的集合,在编辑时若要分别操作,则使用”通用修改”工具栏中的”分解”,就变成独立的线了.(4). 多段线(Pline):直线和圆弧的集合多段线与直线的区别:直线: 每根线独立;多段线: 线不独立,是整体.命令行:圆弧(A): 多段线从直线切换到圆弧;半宽(H): 设置多段线某段的宽度;宽度(V): 设置多段线某段的宽度;长度(L): 绘制指定长度的直线,方向不变.“分解”: 分成独立的段;“合并”: 只能连直线和圆弧;单独的直线,单独的圆弧都可转化成多断线多断线可以画一个物体的轮廓线,旋转成立体图形.(5). 正多边形<1> 定边法。
《cad教学课件》01第一章autocad入门及绘图基础
1993年
AutoCAD 2000发布，引入了全新的用户界面 和3D建模功能。
2000年
AutoCAD 2004引入了参数化绘图和表格功能 。
AutoCAD的应用领域
01
建筑设计
用于绘制建筑平面
图、立面图、剖面
02
图等。
机械设计
用于绘制机械零件 、装配图等。
04
园林设计
用于绘制园林景观
03
、绿化规划等。
电子设计
用于绘制电路板和 电路设计。
AutoCAD的基本功能
2D绘图
包括直线、圆、弧线、多段线等 基本绘图功能。
编辑图形
提供移动、复制、旋转、缩放等 编辑命令，方便对图形进行修改。Fra bibliotek图层管理
支持创建、编辑和管理图层，方 便对图形进行组织和管理。
标注尺寸
提供线性、角度、半径和直径等 标注命令，方便对图形进行测量
《cad教学课件》01第一章autocad入
门及绘图基础
$number {01}
目 录
• AutoCAD软件简介 • AutoCAD绘图基础 • 绘制基础图形 • 文件管理及数据共享 • 课程总结与展望
01
AutoCAD软件简介
AutoCAD的发展历程
1982年
Autodesk公司推出AutoCAD 1.0，标志着CAD 软件的诞生。
注重实践，结合实际项目 应用
参加线上/线下培训班，提 高学习效率
THANKS
导出文件
如果您需要将AutoCAD文件与其他软件共享或打印，可以使 用"File"菜单中的"Export"选项来导出文件。在弹出的对话框 中，选择要导出的文件类型和目标位置，并按照提示完成操 作。
第1章 AutoCAD入门基础
第1章AutoCAD入门基础知识目标：z熟悉AutoCAD2009的启动方式。
z熟悉AutoCAD2009的用户界面。
z掌握AutoCAD的命令的调用方法。
z掌握文件的基本操作。
z掌握控制视图显示方式。
z掌握直线命令的使用。
技能目标：z掌握AutoCAD2009的启动方式。
z掌握AutoCAD2009的用户界面中的操作方法。
z能够熟练新建、保存和打开文件。
z熟悉帮助文档的使用。
z能够熟练使用视图的显示方式。
z能够熟练使用直线命令绘制简单的平面图形。
1.1 AutoCAD2009用户界面AutoCAD提供一整套工具来帮助设计人员向客户清楚传达设计意图，快速、准确地制作图纸。
1.1.1 AutoCAD 2009的启动AutoCAD 2009的启动，读者可以选择【开始】|【程序】|【Autodesk】|【AutoCAD 2009-Simplified Chinese】|【AutoCAD 2009】命令、或者在桌面双击AutoCAD 2009-Simplified Chinese的快捷方式图标，即可启动AutoCAD 2009，也可以利用打开文件启动AutoCAD 2009。
1.1.2 初始用户界面启动AutoCAD 2009软件后，出现AutoCAD 2009初始操作界面，如图1.1所示。
十字光标绘图窗口快速访问工具栏 坐标系图标菜单浏览按钮“功能区”选项板状态栏命令行窗口文本窗口工作空间转换标题栏图1.1 AutoCAD 2009的初始界面说明：AutoCAD 2009版本有三个工作空间，分别为：二维草图与注释、三维建模和AutoCAD 经典。
本书以默认状态下“二维草图和注释”工作空间为基本界面，来学习AutoCAD 2009的基本操作。
1. 标题栏标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息，如果是AutoCAD 默认的图形文件，其名称为DrawingN.dwg( N 是数字)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
30
第１章 AutoCAD的基本知识 在绘图区的左下角有一个用户坐标系图标，表明当前坐 标系的类型。在二维绘图缺省状态下，X坐标向右为正方向， Y坐标向上为正方向，角度逆时针方向为正方向。绘图区域 的大小大于A3幅面大小时，要将当前绘图区设置为A3幅面 大小，即输入“zoom”命令，并选择第一选项“A”后按 “Enter”键确认。当然，经常要根据所绘图形的实际大小， 用绘图界限命令设置相应的绘图区域。
第１章 AutoCAD的基本知识
第１章 AutoCAD的基本知识
1.1 AutoCAD简介 1.2 AutoCAD的基本功能 1.3 AutoCAD的启动与退出 1.4 AutoCAD的用户界面 1.5 绘图环境的设置 1.6 图形的显示控制 1.7 AutoCAD的文件管理 1.8 命令的执行 1.9 点的定位
32
第１章 AutoCAD的基本知识
27
第１章 AutoCAD的基本知识 1．工具栏的设置 将光标移动到任意显示的工具栏上，单击右键，弹出一 个快捷菜单(该快捷菜单为各工具栏的集合体，其中名称前 有“√”符号表示该工具栏处于显示状态)；通过选择所需工 具栏的名称项，即可显示相对应的工具栏。 若选择有“√”符号的工具栏名称，则该工具栏将在用 户界面中不再显示，即取消了工具栏。
6
第１章 AutoCAD的基本知识
图1.1 平面图形
7
第１章 AutoCAD的基本知识 2. 基本三维设计 使用AutoCAD，通过拉伸、旋转，设置标高、厚度等 操作，可以方便地将二维图形转换为三维立体图形。使用下 拉菜单“绘图”→“建模”命令中的子命令，可以很方便地 绘制长方体、圆锥体、球体、圆柱体等基本实体以及三维网 格、旋转网格等曲面模型；同样结合相关修改命令，可以绘 制出各种复杂的三维立体图形，如图1.2所示。
图1.5 “AutoCAD”警示对话框
17
第１章 AutoCAD的基本知识
1.4 AutoCAD的用户界面
AutoCAD 2019版本为用户提供了“三维建模”和 “AutoCAD经典”两种工作空间模式。“AutoCAD经典” 工作空间默认的用户界面除了屏幕菜单以外，还包括标题栏、 菜单栏、8个工具栏、绘图区、命令行及状态栏等元素，其 组成如图1.6所示。
2
第１章 AutoCAD的基本知识 AutoCAD具有完善的图形绘制和强大的图形编辑功能， 可以采用多种方式进行二次开发或用户定制，可以进行多种 图形格式的转换，具有较强的数据交换能力，支持多种硬件 设备和多种操作平台，具有通用性、易用性，适用于各类用 户。
3
第１章 AutoCAD的基本知识 结合不同的行业客户，Autodesk还开发了行业专用的版 本和插件：在机械设计与制造行业中发行了AutoCAD Mechanical版本；在电子电路设计行业中发行了AutoCAD Electrical版本；在勘测、土方工程与道路设计行业中发行了 Autodesk Civil 3D版本；而在学校的教学、培训中所用的一 般都是AutoCAD Simplified版本，即AutoCAD通用版本。
25
第１章 AutoCAD的基本知识
1.4.3 工具栏
工具栏是一组图标型工具的集合。单击工具栏中的某 个图标，就会执行相应的命令。
当把光标移动到某个图标上时，稍停片刻即在该图标一 侧显示相应的工具提示；同时在状态栏左侧显示对应的说明 和命令名。
有些图标的右下角带有一个小三角，将光标放在此小三 角上并按住鼠标左键会打开相应的工具栏。此时按住鼠标左 键，将光标移动到某一图标上然后松开左键，该图标即为当 前图标。
15
第１章 AutoCAD的基本知识
2．操作说明
命令：quit↙
(执行命令)
此时，系统自动退出AutoCAD 2019。
如果当前图形文件没有保存或修改后未再次保存，系统
将弹出“AutoCAD”警示对话框，询问是否保存文件，如图
1.5所示。按照需要，进行相应的操作。
16
第１章 AutoCAD的基本知识
1.3.1 AutoCAD 2019的启动
启动AutoCAD 2019，常用以下两种方法： (1) 双击Windows桌面上的AutoCAD 2019快捷图标。 (2) 单击菜单“开始”→“程 序”→“Autodesk”→“AutoCAD 2019-Simplified Chinese” →“AutoCAD 2019”项。 程序启动后，打开“工作空间”对话框，如图1.4所示。 选择需要的工作空间，即可进入相应的用户界面进行操作。
为了表达简洁，本书特别约定：书中命令后的斜向箭头 “↙”代表键盘操作按“Enter”键，命令操作说明中简称 “回车”。
5
第１章 AutoCAD的基本知识
1.2 AutoCAD的基本功能
1.2.1 图形的绘制与编辑功能
1. 二维图形绘制 AutoCAD拥有丰富的绘图命令，可以绘制直线、圆弧、 圆、矩形、正多边形、椭圆等基本图线或图形，同时还拥有 强大的修改命令。二者结合使用，可以绘制出各类复杂的二 维图形，如图1.1所示。
4
第１章 AutoCAD的基本知识
AutoCAD自1982年问世以来，进行了几十次的版本升 级，功能日益强大，已成为工程设计领域应用最为广泛的计 算机辅助绘图与设计软件之一。该软件默认的文件格式 “.dwg”，已成为二维绘图的常用格式标准。
本书以AutoCAD 2019简体中文(Simplified Chinese)版本 为例，介绍AutoCAD的使用方法和技巧。
20
第１章 AutoCAD的基本知识 在当前程序标题栏中，最左边是AutoCAD 2019的图标。 单击它将会弹出AutoCAD窗控下拉菜单，可以执行最小化 或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD等操 作。标题栏最右边的按钮，可以最小化、最大化窗口显示或 关闭AutoCAD等。在当前文件标题栏中，也可对当前文件 进行相应的操作。
1
第１章 AutoCAD的基本知识
1.1 AutoCAD简介
AutoCAD(Autodesk Computer Aided Design)是由美国 欧特克有限公司(Autodesk)于1982年首次推出的自动计算机 辅助设计软件，可以进行二维图形绘制和基本三维设计。无 需懂得编程，即可使用AutoCAD自动绘图，因其使用便利 现已成为国际上广为流行的绘图工具，广泛应用于土木建筑、 装饰装潢、城市规划、园林设计、电子电路、机械设计、服 装鞋帽、航空航天、轻工化工等诸多领域。
31
第１章 AutoCAD的基本知识
绘图区的左侧底部有“模型”、“布局1”、“布局2”三 个选项卡。用户可通过单击选项卡来切换绘图区中的模型空 间和图纸空间。AutoCAD的默认状态为模型空间，一般的 绘图工作都是在模型空间中进行的。单击“布局1”或“布局 2”选项卡，可进入图纸空间，图纸空间主要完成打印输出图 形的最终布局。如进入了图纸空间，单击“模型”选项卡即 可返回模型空间。如果将鼠标指向任意一个选项卡单击右键， 可以使用弹出的右键快捷菜单进行新建、删除、重命名、移 动或复制布局等操作。
13
第１章 AutoCAD的基本知识
图1.4 “工作空间”对话框
14
第１章 AutoCAD的基本知识
1.3.2 AutoCAD 2019的退出
1．操作方法 退出AutoCAD 2019，可以采用以下三种方法： (1) 在AutoCAD 2019用户界面中，单击当前程序标题栏 最左边的软件图标，在其窗控下拉菜单中选择“关闭”命令。 (2) 在AutoCAD 2019用户界面中，单击当前程序标题栏 最右边的“关闭”按钮。 (3) 单击下拉菜单“文件”→“退出”命令。 (4) 在命令行输入“quit”命令，并按“Enter”键。
26
第１章 AutoCAD的基本知识 在AutoCAD中，每个工具栏中都包含多个图标命令按 钮，系统共提供了二十多个已命名的工具栏。默认情况下， 可以看到绘图区上部的“标准”工具栏、“样式”工具栏、 “工作空间”工具栏、“图层”工具栏、“特性”工具栏以 及位于绘图区左侧的“绘图”工具栏，右侧的“修改”工具 栏和“绘图次序”工具栏。 用户可根据需要设置或取消相应的工具栏。
23
第１章 AutoCAD的基本知识
图1.7 菜单及子菜单
24
第１章 AutoCAD的基本知识 (3) 菜单项后面既无省略号“…”，也无黑色的小三角 时，表示该菜单项可直接执行相应命令。 (4) 菜单项为浅灰色时，表示在当前状态下，该菜单项 对应的命令不能使用。 (5) 个别菜单项右边有组合键。该组合键是定义的热键， 可通过单击热键直接执行相应命令。如下拉菜单“编 辑”→“带基点复制(B)”菜单项其右侧的组合键 “Ctrl+Shift+C”为“带基点复制”命令的热键。
8
第１章 AutoCAD的基本知识
图1.2 立体图形
9
第１章 AutoCAD的基本知识
1.2.2 图形的尺寸标注功能
图形尺寸反映图形所对应实体的真实大小。给图形标 注尺寸，是绘图过程中不可缺少的环节。尺寸标注对象可以 是二维图形，也可以是三维图形。
AutoCAD包含一套完整的尺寸标注和尺寸编辑命令， 利用这些命令可以给图形标注满足工程实际需要的尺寸。
AutoCAD不仅可以将图形以不同样式通过绘图仪或打 印机输出，还可以将不同格式的图形导入AutoCAD或将 AutoCAD图形以其他格式输出。当图形绘制完成之后，可 以使用多种方法将其输出，譬如可以将图形打印在图纸上， 或着创建成文件以供其他应用程序使用。
12
