轨道工程监理细则(出稿版)
![轨道工程监理细则(出稿版)](https://img.taocdn.com/s3/m/543fcde54afe04a1b071de78.png)
目录第一部分通用监理细则1.施工准备阶段的监理 (4)2.铺轨基标测设监理 (5)3.基底处理的监理 (6)4. 模板工程的监理 (6)5. 钢筋工程的监理 (7)6. 砼工程的监理 (9)第二部分专业监理细则1. 监理依据 (11)2.短轨枕式整体道床施工监理 (12)2.1铺轨前准备工作的监理 (12)2.2轨道整体道床工程施工监理 (12)2.3道岔整体道床施工监理 (19)2.4减振道床工程施工监理 (24)2.5有碴轨道铺轨铺碴的监理 (28)3.无缝线路的监理 (31)3.1钢轨焊接的监理 (31)3.2焊接钢轨检查的技术要求及各种试验 (33)3.3焊接钢轨的质量检验 (37)3.4无缝线路铺设的监理 (39)3.5应力放散及无缝线路锁定检查 (40)3.6车挡、线路及信号标志牌的施工监理 (42)3.7道床排水工程的监理 (44)4. 检查和验收 (44)4.1整体道床和钢轨质量检查 (44)4.2道岔质量检查 (45)4.3焊轨后整体质量检查 (46)4.4施工注意事项 (47)轨道工程监理细则第一部分通用监理细则1、施工准备阶段的监理铺轨工程是在地下铁道土建工程基本完成,安装、装修工程开工前重要的施工工程,起着“承上起下”的作用,是关键工程。
1.1认真审核设计文件、施工设计图,发现问题或疑问,及时填写“图纸检查意见记录”,并按规定程序传送给设计单位,以保证施工需要。
1.2认真审查施工组织设计、施工方案●铺轨基地的审查。
设计已给出了铺轨基地(含辅助铺轨基地),监理要认真审查铺轨基地布置是否合理,能否满足铺轨进度的要求,是否满足设计要求,如有变化尽早提出研究;●审查承包商提出的铺轨指标,如整体道床、道岔、浮置道床、焊轨等指标,能否满足进度要求;●审查铺轨中各工序的配合,如道岔铺设与线路铺设,线路铺设中一般线路铺设与浮置板道床铺设等的街接等;●投料口的预留是否可行;●短轨枕的预制是否落实;●铺轨进度与土建工程施工是否能很好的街接;●上述各项(不止)都应该是审查中特别注意的地方,只有好的施工组织设计才能保证工程按里程碑要求完成任务。
轨道工程监理细则
![轨道工程监理细则](https://img.taocdn.com/s3/m/d16db616ba1aa8114431d9d6.png)
(四)线路轨道的控制要点及目标值1.质量控制要点1.1现场进料[1] 轨枕①检查产品合格证等质量证明文件,对实物观察检查。
轨枕类型、规格、质量符合设计和产品标准规定。
②见证检测轨枕的结构强度(静载抗裂强度和疲劳强度)。
③见证检查轨枕的类型尺寸(长度、高度、钉孔距和两承轨槽距离)。
[2]钢轨扣件及联结配件①见证检测扣件的扣件压力和疲劳强度。
②见证检验扣件的型式尺寸。
③平行检验扣件及连接配件的规格、型号、铺设数量。
[3]护轨及其扣件检查施工单位检测记录,对实物规格、型号、质量观察检查。
[4]道岔及钢轨伸缩调节器检查产品合格证等质量证明文件,对实物观察检查。
道岔、岔枕及伸缩调节器的类型、规格和质量符合设计要求和产品标准规定。
[5]道口铺面板、轨距杆、轨撑、防护设施及标志①检查施工单位道口铺面板及其构件材质检查记录。
②查验轨距杆、轨撑产品合格证,对实物平行检验。
③查验全部混凝土试验报告、钢筋检查记录和施工检验记录,对实物观察检查。
1.2铺轨前铺碴[1]检查道碴质量。
[2]施工单位铺碴前,应进行铺碴前路基面检查,复测线路中桩、基桩及路基面高程,并形成交接记录。
监理工程师复核施工单位的复测结果,参与交接。
[3] 检查路基压实密度检测资料,见证检测压实密度。
1.3无碴道床[1] 无碴道床施工①施工单位复核线路中线及高程,并根据需要增设控制基标,监理工程师检查测量记录。
②无碴轨道与有碴轨道过渡段施工,应在其线下过渡段施工完成并验收合格后进行。
监理工程师检查验收记录。
③道床混凝土灌注前基底应清理干净,监理工程师对基底进行隐蔽工程验收。
④检查钢轨支撑架。
钢轨支撑架有足够的强度、刚度和稳定性,间距及安装便于调整、拆卸和混凝土灌筑。
⑤钢筋、模板、混凝土质量检查验收的一般要求见“细则钢筋混凝土部分”。
1.4轨排组装[1] 轨排组装施工前检查施工单位的配轨计算书。
[2]检查硫磺砂浆配合比选定单。
硫磺锚固施工之前施工单位根据拟选用的原材料进行硫磺砂浆配合比设计,锚固用硫磺、砂、石蜡等原材料应进行试验。
路细则05碎石基层质量监理细则

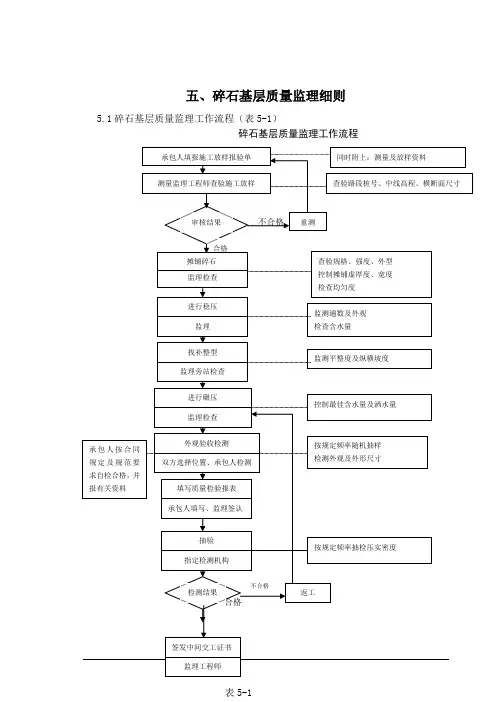

![路细则05碎石基层质量监理细则](https://img.taocdn.com/s3/m/0c6e6a0eeff9aef8941e0664.png)
五、碎石基层质量监理细则
5.1
5.2监理工作要点:
5.2.1在开工之前,监理人员应做好下列工作:
5.2.1.1监理工程师应根据工程合同、设计文件、图纸及有关技术规范
规定,编制适应本工程的碎石基层质量监理工作细则,审核并检
查承包商的施工准备情况。
5.2.1.2监理人员应检查施工放样、路基表面清洁状况。
5.2.2施工中,监理人员应监督检测下列主要内容:
5.2.2.1检查所使用碎石,嵌缝料材料的技术指标、规格和颗粒形状,
是否与承包合同相符一致。
5.2.2.2检测摊铺的均匀度、虚厚度,纵、横坡度;
5.2.2.3监测稳压顺序,稳压两遍后的洒水量、铺撒嵌缝料均匀度等;
5.2.2.4检测碾压原则、速度及遍数、压实密度。
5.2.3施工完成后,现场监理人员应见证指定检测单位按规定频率随机抽检碎
石基层的压实密度、厚度,并进行外观检查,合格后给予签字认可。
5.2.4施工完成后,指示承包人须在湿润状态下养生,禁止机动车辆通行,特
别是履带车辆。
5.2.5碎石基层质量监理汇总表 (见表5-2)。
碎石桩工程施工监理细则

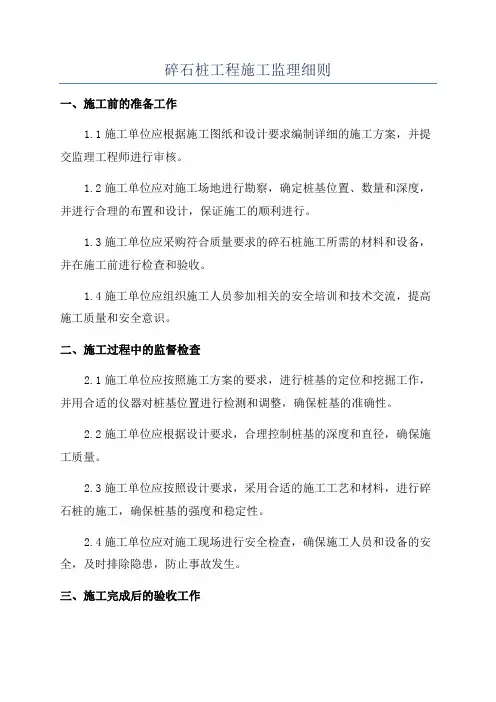

![碎石桩工程施工监理细则](https://img.taocdn.com/s3/m/0e133948cd1755270722192e453610661fd95a68.png)
碎石桩工程施工监理细则一、施工前的准备工作1.1施工单位应根据施工图纸和设计要求编制详细的施工方案,并提交监理工程师进行审核。
1.2施工单位应对施工场地进行勘察,确定桩基位置、数量和深度,并进行合理的布置和设计,保证施工的顺利进行。
1.3施工单位应采购符合质量要求的碎石桩施工所需的材料和设备,并在施工前进行检查和验收。
1.4施工单位应组织施工人员参加相关的安全培训和技术交流,提高施工质量和安全意识。
二、施工过程中的监督检查2.1施工单位应按照施工方案的要求,进行桩基的定位和挖掘工作,并用合适的仪器对桩基位置进行检测和调整,确保桩基的准确性。
2.2施工单位应根据设计要求,合理控制桩基的深度和直径,确保施工质量。
2.3施工单位应按照设计要求,采用合适的施工工艺和材料,进行碎石桩的施工,确保桩基的强度和稳定性。
2.4施工单位应对施工现场进行安全检查,确保施工人员和设备的安全,及时排除隐患,防止事故发生。
三、施工完成后的验收工作3.1施工单位应在施工完成后,进行碎石桩的验收工作,检查桩基的准确性和施工质量,与设计要求进行对比,确保符合要求。
3.2监理工程师应对施工单位提交的施工记录和材料进行审核,确保施工过程的合规性和施工质量。
3.3监理工程师应对施工的安全措施和施工现场进行检查,确保施工过程的安全性。
四、施工中的问题处理4.1施工单位应配合监理工程师进行施工过程中的问题处理,及时进行整改和调整,确保施工质量。
4.2监理工程师应对施工单位的问题进行及时处理和指导,并提出必要的改进意见,提高施工质量和效率。
五、施工竣工文件及资料的整理5.1施工单位应在竣工后编制详细的竣工报告,并提交监理工程师进行检查和审批。
5.2施工单位应整理施工中的资料和记录,包括施工图纸、工程量清单、验收记录等,并妥善保存,以备后期使用。
六、施工与监理之间的沟通6.1施工单位应与监理工程师保持良好的沟通,及时向监理工程师汇报施工进展和存在的问题,并配合监理工程师进行解决。
轨道工程监理质量实施细则
![轨道工程监理质量实施细则](https://img.taocdn.com/s3/m/221d33575fbfc77da369b181.png)
轨道工程监理实施细则目录一监理依据 (3)二监理工作的控制要点 (3)1 施工准备工作 (3)1.1 监理工作流程 (3)1.2 基地进料检查 (4)1.3 轨排组装 (5)1.4 基地钢轨焊接 (6)2 线路基桩 (8)3 铺轨前铺碴 (8)3.1 检查道碴质量 (8)3.2 铺底碴 (8)3.3 预铺道碴 (9)4 无缝线路轨道 (9)4.1 长钢轨铺设 (9)4.2 铺碴整道 (10)4.3 工地钢轨焊接 (11)4.4 线路锁定 (11)4.5 轨道整理 (13)4.6 检查钢轨预打磨 (13)5 有缝线路轨道 (14)5.1 铺轨 (14)5.2 铺碴、整道 (18)6 道岔及钢轨伸缩调节器 (19)6.1 安装监理准备工作 (19)6.2 无缝道岔铺设 (21)6.3 有缝道岔铺设 (21)6.4 道岔铺碴整道 (21)6.5 钢轨伸缩调节器铺设 (22)7 道口、防护栅栏 (23)7.1 检查道口铺设 (23)7.2 检查道口防护设施 (23)7.3 检查防护栅栏 (23)8 护轨 (24)8.1 监理工程师检查护轨连接 (24)8.2 检查承包单位检测记录 (24)8.3 核对护轨铺设地段 (24)8.4 检查护轨与基本轨头部间距 (24)8.5 检查护轨的弯折部分 (25)8.6 检查木垫板 (25)9 线路、信号标志 (25)9.1 检查标志的数量、位置、高度。
(25)9.2 检查线路、信号标志 (25)10.2 检查轨距杆、轨撑安装 (25)轨道工程质量监理实施细则一监理依据见《质量监理通则》二监理工作的控制要点1 施工准备工作1.1 监理工作流程1.2 基地进料检查1.2.1 钢轨监理工程师检查产品合格证、质量证明文件,并对实物进行观察检查。
钢轨的类型、规格、质量应符合设计要求和产品标准的规定,待焊钢轨轨端不钻孔、不淬火,使用旧轨时,应符合《铁路线路维修规则》的有关要求。
轨道监理细则.(DOC)
![轨道监理细则.(DOC)](https://img.taocdn.com/s3/m/17865759b307e87101f696c1.png)
工程监理实施细则(轨道专业)编制人:总监理工程师:一、工程概况二、监理依据1、已批准的监理规划;2、与轨道专业相关的标准、设计文件和技术资料;3、批准的施工组织设计。
三、监理工作范围及重点1、轨道工程的主要内容包括:正线轨道、停车场内所有库内、外线轨道、无缝线路铺设、车挡、轨道加强设备、线路标志、平交道口及防脱护轨、高架防水等附属工程。
2、正线轨道施工是轨道专业施工的重点。
四、主要监理工作流程图1、单位工程开工程序框图2、单位工程质量控制程序框图3、质量控制方法程序图4、原材料、构配件及设备质量控制(见证或平行试验)程序图5、隐蔽工程、检验批、分项、分部工程质量控制程序图五、监理工作的质量控制要点及相应的监理措施(一)高架线铺轨工程的监理控制措施1、弹性支承块的制作、组装和运输的监理控制措施(1)弹性支承块的质量要求弹性支承块为高架桥无挡肩型,配套使用WJ-2型扣件;支承块采用C50混凝土预制,其承轨面表面要求光滑,不允许有长度大于15mmm、深度大于5mm的气孔、粘皮、麻面等缺陷;其余表面不允许有长度大于30mmm、深度大于10mm的干灰堆垒和夹杂物,支承块周边棱角破损的长度不允许大于25mm,底面不平度不得大于1.5 mm。
(2)弹性支承块的制作、组装和运输的监理要点1)监理仔细检查承包商委托外加工构件的生产厂家的资质、许可证、营业执照等资料,并对生产厂家进行考察。
2)审批承包商报送的施工组织设计,重点审查安全、质量保证体系是否建立健全,安全、质量、文明施工的控制措施是否完善等,以及对弹性支承块的起吊、移运、装卸、安装等的施工方案。
3)严格对原材料进行控制,审查原材料的质量证明文件,检查原材料的存储和堆放条件,督促并检查承包商按规定要求进行材料的取样和复试,并对现场取样进行见证,对复试结果予以确认。
监理按规定要求对原材料进行抽检。
4)检查模具。
主要检查预留孔中心距是否符合设计要求,承轨面光滑平整;模板组装后,试制一模(单个模板生产3~5块);检查各部尺寸,符合要求后成批生产。
轨道工程监理质量实施细则
![轨道工程监理质量实施细则](https://img.taocdn.com/s3/m/221d33575fbfc77da369b181.png)
轨道工程监理实施细则目录一监理依据 (3)二监理工作的控制要点 (3)1 施工准备工作 (3)1.1 监理工作流程 (3)1.2 基地进料检查 (4)1.3 轨排组装 (5)1.4 基地钢轨焊接 (6)2 线路基桩 (8)3 铺轨前铺碴 (8)3.1 检查道碴质量 (8)3.2 铺底碴 (8)3.3 预铺道碴 (9)4 无缝线路轨道 (9)4.1 长钢轨铺设 (9)4.2 铺碴整道 (10)4.3 工地钢轨焊接 (11)4.4 线路锁定 (11)4.5 轨道整理 (13)4.6 检查钢轨预打磨 (13)5 有缝线路轨道 (14)5.1 铺轨 (14)5.2 铺碴、整道 (18)6 道岔及钢轨伸缩调节器 (19)6.1 安装监理准备工作 (19)6.2 无缝道岔铺设 (21)6.3 有缝道岔铺设 (21)6.4 道岔铺碴整道 (21)6.5 钢轨伸缩调节器铺设 (22)7 道口、防护栅栏 (23)7.1 检查道口铺设 (23)7.2 检查道口防护设施 (23)7.3 检查防护栅栏 (23)8 护轨 (24)8.1 监理工程师检查护轨连接 (24)8.2 检查承包单位检测记录 (24)8.3 核对护轨铺设地段 (24)8.4 检查护轨与基本轨头部间距 (24)8.5 检查护轨的弯折部分 (25)8.6 检查木垫板 (25)9 线路、信号标志 (25)9.1 检查标志的数量、位置、高度。
(25)9.2 检查线路、信号标志 (25)10.2 检查轨距杆、轨撑安装 (25)轨道工程质量监理实施细则一监理依据见《质量监理通则》二监理工作的控制要点1 施工准备工作1.1 监理工作流程1.2 基地进料检查1.2.1 钢轨监理工程师检查产品合格证、质量证明文件,并对实物进行观察检查。
钢轨的类型、规格、质量应符合设计要求和产品标准的规定,待焊钢轨轨端不钻孔、不淬火,使用旧轨时,应符合《铁路线路维修规则》的有关要求。
铁路轨道工程监理细则
![铁路轨道工程监理细则](https://img.taocdn.com/s3/m/cb35e095a32d7375a41780b2.png)
改建锡林浩特至多伦铁路扩能改造工程(锡林浩特至正蓝旗)段轨道工程监理实施细则编制人:审核人:编制单位:内蒙古沁原监理公司锡多铁路扩能改造项目监理部编制时间:二OO九年十一月一日改建锡林浩特至多伦铁路扩能改造轨道工程监理实施细则一.监理工作的范围、技术标准1.监理工作的范围:改建锡林浩特至多伦铁路扩能改造工程锡林浩特至白音库仑段、白音库仑至桑根达来北段、桑根达来北至正蓝旗段全部站前、站后工程的监理。
主要监理内容有:标段范围内的一章迁改,二章路基,三章桥涵,五章轨道,六章通信、信号及信息,七章电力及电力牵引供电,八章房屋,九章其他运营生产设备及建筑物,十章大型临时设施和过渡工程,从工程施工准备到竣工投产运营、工程保修的监理全过程。
2.设计线路主要技术标准:铁路等级: I级;正线数目:双线;设计行车速度:120km/h;限制坡度:12‰;最小曲线半径:一般地段1200m、困难地段800m;牵引种类:电化,内燃过渡;机车类型:SS4,DF4D过渡;牵引质量:电力5000t,内燃4000t;到发线有效长度:1050m;闭塞方式:自动闭塞;建筑限界:电化。
二.专业工程的特点及依据1专业工程的特点新增正线的轨道设计采用轨道标准为:钢轨采用60kg/m,区间无缝线路;钢轨所用的接头夹板级高强螺栓及10级高强度螺母、以及高强度平垫圈,钢轨采用1667根/公里,有挡肩Ⅲ型钢筋混凝土轨枕,有碴桥面采用Ⅲ型钢筋混凝土桥枕每公里铺设1667根;弹条II型扣件。
碎石道床及铺设厚度:采用一级碎石道床重型轨道顶宽3.4m;土质路基采用双层道床,面层0.3米碎石,底层0.2米垫层。
硬质岩石路基采用单层碎石道床厚0.3米;道床边坡坡度1:。
既有线未改建地段的轨道标准维持既有。
改建地段,钢轨:采用50kg/m-25m钢轨。
轨枕:采用新II型轨枕。
正线轨道采用双层碎石道床,表层0.3米、底层0.2米。
轨道工程监理工作的依据轨道工程的目的为满足客货运铁路轨道的稳定性和高平顺性,保证施工质量达到按设计行车速度安全、舒适运行的要求。
地面线碎石道床监理实施细则
![地面线碎石道床监理实施细则](https://img.taocdn.com/s3/m/4a95824fb307e87101f696bb.png)
重庆轨道交通六号线二期轨道工程()地面线碎石道床监理实施细则编制:审批:重庆轨道交通六号线二期铺轨监理项目部二O一二年十二月目录一、工程概况二、技术标准三、监理依据四、有碴线路施工流程及其施工工艺五、有碴线路施工作业监理控制要点9号线一期工程R421轨道工程有碴线路道床监理实施细则一、工程概况二、技术标准1、钢轨、轨枕及扣件钢轨:采用60kg/m耐磨钢轨。
轨枕:采用新Ⅱ型预应力钢筋混凝土轨枕(图号:研线0322),一般地段单线每公里1760根在坡度≤20‰或曲线半径≤400m的地段每公里铺设1840根(具体地段见有碴施工附表1-1),1760N/KM布轨间距:570mm,1840N/KM地段轨枕距:545mm。
扣件:采用弹条Ⅰ型扣件(图号:TB/T1459.1~1459.5-92),轨下采用60-10-17型橡胶垫板(图号:GB1388)。
2、道床结构地面线路均为非渗水路基,采用双层道床(有碴无碴过渡段除外),底碴厚200mm,面碴厚250mm;碎石道碴材料符合《铁路碎石道碴》(TB/T2140)和《铁路碎石道床底碴》(TB/T2897)的规定,采用Ⅰ级道碴,单线道床顶面宽3.3m,碴肩堆高150mm;道床边坡为1:1.75,双线道床分别按单线道床设计。
有碴无碴过渡段采用300~250mm厚的单层道床。
3、地面线路采用碎石道床,新Ⅱ型预应力钢筋混凝土枕,一次铺设无缝线路。
4、地面碎石道床与高架整体道床的过渡段。
4.1过渡段路基为无设计路拱,过渡段道床为单层道床,根据设计要求铺设300~250mm厚道床(具体地段见有碴施工附表1-1)。
4.2过渡段总长度16.35m,在碎石道床下铺设渐变的C20混凝土板(靠近桥头端厚度为0.2m,碎石道床厚度为0.25m,另一端板厚为0.15m,碎石道床厚度0.3m,轨道结构高度99.9cm),两线分设;每线设两块板,板长为8.175m(顺线路方向),板宽为3.6m(垂直线路方向),板间隙用2cm厚沥青木板填塞(具体见有碴施工附图:2-1,GJ-01-023A)。
