变频器如何制动

合集下载

变频器制动单元原理

变频器制动单元原理

变频器制动单元原理
变频器制动单元是变频器系统中的一个重要组成部分,其主要作用是控制电机的制动过程。

变频器制动单元的工作原理如下:
1. 电机制动控制器:制动过程开始时,变频器通过电机制动控制器向电机施加电压,使电机产生反电动势。

2. 制动电阻:变频器制动单元通常配备有制动电阻,在制动过程中,电机将过多的能量传递到制动电阻中,将能量转化为热量散发出去。

3. 制动电压控制:变频器通过对制动电压的控制,可以调整电机制动的程度。

当制动电压达到设定值时,可以实现电机的快速制动。

4. 制动时间控制:变频器制动单元还可以控制制动的时间,可以调整制动的时间长短,以满足不同的制动要求。

5. 制动开关:变频器制动单元还配备有制动开关,用来将电机切换到制动状态。

制动开关通常分为手动和自动两种模式,可以根据需要选择使用。

通过以上工作原理,变频器制动单元可以实现对电机的平稳制动,提高了系统的安全性和稳定性。

同时,通过调整制动电压和制动时间,可以满足不同工况下的制动需求。

变频器制动单元工作原理

变频器制动单元工作原理

变频器制动单元工作原理变频器制动单元是变频器中的一个重要组成部分,它用于实现变频器的制动功能。

在工业领域,变频器广泛应用于电机控制系统中,可以实现电机的调速、反向运行以及制动等功能。

下面我们来详细了解一下变频器制动单元的工作原理。

1.刹车电阻:刹车电阻是变频器制动单元中的核心部件之一,其主要作用是将电机的动能转化为热能,并将其散发到周围环境中。

刹车电阻一般由耐高温的金属材料制成,可以经受较高功率的放热。

2.刹车电路:刹车电路主要由继电器、触发电路和刹车电阻组成。

当需要制动电机时,变频器会通过触发电路将继电器闭合,并将刹车电阻连接到电机回路中。

此时,电机运行时产生的反电动势会通过刹车电阻进行耗散,从而实现制动功能。

3.相关控制电路:相关控制电路用于对刹车过程进行调节和控制,以满足不同工况下的制动要求。

其中包括刹车时间、刹车力度、刹车方式等参数的设定和调整,以及对刹车电路的监测和保护功能。

当需要进行制动操作时,变频器将通过控制电路发送刹车信号。

控制电路会关闭电机的供电开关,并同时触发刹车电路。

刹车电路将刹车电阻连接到电机回路中,此时,电机的运行过程中产生的反电动势将通过刹车电阻进行耗散。

电机转动的动能将转化为热能,并散发到周围环境中,从而实现制动。

在整个刹车过程中,控制电路将监测电机的转速和电流,以及刹车电路的工作状态。

一旦发现异常情况,如刹车电路开路、刹车电阻过热等,控制电路会立即停止刹车操作,并进行相应的保护措施,从而确保变频器和电机的安全运行。

总之,变频器制动单元通过使用刹车电阻进行动能转化,实现对电机的制动功能。

其工作原理是通过控制电路发出刹车信号,触发刹车电路,使刹车电阻连接到电机回路中,实现电机转速的减速和停止。

同时,控制电路会监测刹车过程中的相关参数,确保操作的安全性和可靠性。

变频器制动方法与原理

变频器制动方法与原理

变频器制动方法与原理(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除变频器供电的异步电动机电气制动方法与原理1 引言在通用变频器、异步电动机和机械负载所组成的变频调速传动系统中,当电动机减速或者拖动位能负载下放时,电动机的实际速度将高于旋转磁场的旋转速度。

为了使电动机的实际速度与给定速度相符,就必须采取制动措施。

异步电动机的制动方法有再生发电制动、直流制动和机械抱闸制动。

而机械抱闸制动直观,这里不做介绍,只介绍前面两种电气制动方法。

为了便于介绍电气制动的原理与方法,首先回顾一下,异步电动机的运行原理。

2 异步电机运行原理众所周知,异步电动机的定子上装有一套在空间上对称分布的三相绕组AX、BY、CZ 如图1所示。

当给这三相绕组通以交流电时, 则在定转子气隙中产生磁场。

此磁场在任何瞬间都是三相绕组各磁场的总和。

通过右手定则对图1中不同瞬间电流与磁场方向的关系可知,合成磁场FΣ的方向与电流为最大值那一相绕组的轴线方向一致。

因此随着电流最大值依次由A相→B相→C相→A相等顺序变化,合成磁场的方向也依次指向A相→B相→C相→A相等各相绕组的轴线方向。

这就是说,这个合成磁场是一个“旋转磁场”。

其旋转速度n0(同步转速)与交流电源频率成正比,而与磁场极对数成反比。

图1 旋转磁场形成由于旋转磁场的作用,转子导体切割磁场磁力线而产生感应电势,这个感应电势使闭合的转子导体产生电流,通电导体在磁场中又受到一个力的作用,这个作用在导体上的力,将使异步电动机旋转,其某一瞬间情况如图2所示。

根据右手定则可知转子闭合导体电流的方向。

再根据左手定则可知转子导体受力方向。

此作用力产生的转矩XTD将克服阻力矩Mfz,使电机加速到电动力矩等于阻力矩为止。

图2 旋转力矩形成3 电气制动的方法与原理采用通用变频器供电的异步电动机电气制动有直流制动与再生发电制动(能耗制动)两种。

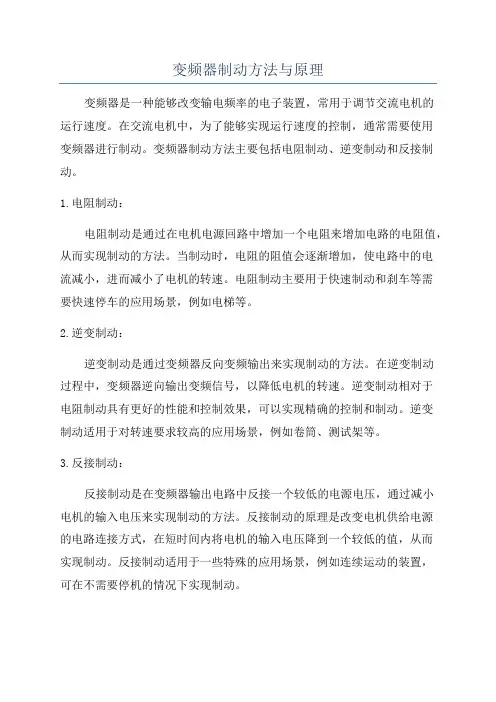

变频器制动方法与原理

变频器制动方法与原理

变频器制动方法与原理变频器是一种能够改变输电频率的电子装置,常用于调节交流电机的运行速度。

在交流电机中,为了能够实现运行速度的控制,通常需要使用变频器进行制动。

变频器制动方法主要包括电阻制动、逆变制动和反接制动。

1.电阻制动:电阻制动是通过在电机电源回路中增加一个电阻来增加电路的电阻值,从而实现制动的方法。

当制动时,电阻的阻值会逐渐增加,使电路中的电流减小,进而减小了电机的转速。

电阻制动主要用于快速制动和刹车等需要快速停车的应用场景,例如电梯等。

2.逆变制动:逆变制动是通过变频器反向变频输出来实现制动的方法。

在逆变制动过程中,变频器逆向输出变频信号,以降低电机的转速。

逆变制动相对于电阻制动具有更好的性能和控制效果,可以实现精确的控制和制动。

逆变制动适用于对转速要求较高的应用场景,例如卷筒、测试架等。

3.反接制动:反接制动是在变频器输出电路中反接一个较低的电源电压,通过减小电机的输入电压来实现制动的方法。

反接制动的原理是改变电机供给电源的电路连接方式,在短时间内将电机的输入电压降到一个较低的值,从而实现制动。

反接制动适用于一些特殊的应用场景,例如连续运动的装置,可在不需要停机的情况下实现制动。

变频器制动的原理是通过控制变频器输出电源的频率和电压来改变电机的转速。

变频器通过调节输出电源的频率和电压,可以实现对电机的精准控制,从而实现加速、减速和制动等操作。

在制动过程中,变频器会根据设定的制动参数,控制输出电源的频率和电压变化,通过改变电机的输入电压和频率,来实现制动。

-输出频率和电压的控制:通过调整变频器的输出频率和电压,可以改变电机的转速。

在制动过程中,频率和电压会逐渐降低,从而减小了电机的输入功率,实现制动效果。

-制动参数的设定:变频器可以通过参数设定实现对制动过程的控制。

可以根据实际需要设定制动的时间、制动的过程曲线等参数,从而实现不同形式和效果的制动。

-制动模式的选择:变频器通常具有多种制动模式可供选择,可以根据实际需要选择合适的制动模式。

变频器制动方法与原理

变频器制动方法与原理

变频器制动方法与原理变频器是一种对电机进行调速的设备,通过调节电源的频率和电压,可以实现对电机进行精确的调速和控制。

变频器制动是指在一定的时间内将电机从运动状态转变为静止状态的过程,并实现快速、平稳的制动效果。

下面将详细介绍变频器制动的方法和原理。

1.电流制动电流制动是通过控制电机的电流大小和方向实现制动效果。

在电机运行过程中,通过调整变频器的输出电压和频率,控制电机的电流达到提前设定的负载电流值,从而实现电机的制动和停止。

电流制动可以分为负载电流制动和电压电流双重制动。

负载电流制动是指通过降低输出电压和频率,使电机的电流达到制动所需的负载电流大小,实现减速和停止。

电压电流双重制动则是在负载电流制动的基础上,通过改变电机的电源电压和频率,使电机电流瞬间变化,实现更快速的制动效果。

2.电压制动电压制动是通过调节变频器的输出电压来实现制动效果。

当电机在高速运行状态下需要立即停止时,可以通过降低输出电压,使电机所受到的转矩降至零,实现快速制动和停止。

电压制动可以分为恒压制动和递减压制动。

恒压制动是指在电机运行过程中,通过保持输出电压不变,使电机的电流逐渐降低,从而实现制动效果。

递减压制动则是在恒压制动的基础上,通过逐渐降低输出电压的大小,使电机转速逐渐降低,实现更平稳的制动效果。

3.逆变器制动逆变器制动是通过逆变器的输出短路和制动电阻等方式实现制动效果。

在电机运行过程中,通过控制逆变器的输出电流和电压,使电机受到额外的制动负载,从而实现快速、平稳的制动效果。

逆变器制动可以分为短路制动和制动电阻制动。

短路制动是通过逆变器输出瞬间短路电流,实现电机的快速制动和停止。

制动电阻制动则是通过将逆变器的输出电流通过制动电阻进行消耗,实现平稳的制动效果。

在变频器制动过程中,首先要将电机的输出电流降低至制动负载电流大小,然后通过改变电源的频率和电压,实现电机的制动效果。

制动过程中需要根据实际工况和制动要求,选择合适的制动方法和参数,确保制动过程平稳、安全。

变频器制动电路工作原理

变频器制动电路工作原理

变频器制动电路工作原理
首先,反电动势脉冲监控模块通过监测电机输出的反电动势信号,实
时监控电机的运行状态。

当电机运行时,由于反电动势的存在,系统的总
电流会较小;而当电机停止运行时,反电动势消失,总电流会变大。

通过
对反电动势信号的监测,可以及时判断出电机是否停止运行,从而做出相
应的制动处理。

接下来,反电动势捕捉模块主要用于捕捉电机停止后产生的反电动势
信号。

当电机停止运行时,由于惯性作用,电机转子会继续旋转一段时间,并产生反电动势信号。

反电动势捕捉模块能够快速捕捉到反电动势信号并
将其反馈到电机控制模块中,以提供制动信号。

然后,电流检测模块主要用于检测电机的电流变化,并根据变化结果
进行制动控制。

当电机停止运行后,电流会突然增大,超过额定电流值。

电流检测模块通过检测电流的变化情况,判断出电机是否停止运行,并将
检测结果反馈给电机控制模块。

最后,电机控制模块根据反电动势信号、反电动势捕捉信号和电流检
测信号,对电机进行制动控制。

当电机停止运行时,电机控制模块接收到
反电动势信号,并根据信号进行相应的制动处理,如调整输出频率和电压等,以达到平稳停车的效果。

总结起来,变频器制动电路通过监测反电动势信号、捕捉反电动势信号、检测电流变化和控制电机制动,实现了对电机的平稳停车和安全运行。

它在制动过程中能够根据实际情况进行调整,保证了电机的制动效果和工
作安全。

变频器起动制动方式

变频器起动制动方式
3
起动运行方式
2. 先制动再起动 本起动方式是指先对电动机实施直流制动,然后再按照 方式(1)进行起动。该方式适用于变频器停机状态时电 动机有正转或反转现象的小惯性负载,对于高速运转大 惯性负载则不适合。 如图所示为先制动再起动的功能示意,起动前先在电动 机的定子绕组内通入直流电流,以保证电动机在零速的 状态下开始起动。
6
起动运行方式
3. 转速跟踪再起动
7
加减速方式
变频器从一个速度过渡到另外一个速度的过程称为加减 速,如果速度上升为加速,速度下降为减速。加减速方 式主要有以下几种: 1. 直线加减速。 变频器的输出频率按照恒定斜率递增或递减。变频器的 输出频率随时间成正比地上升,大多数负载都可以选用 直线加减速方式。
起动制动方式
变频器的起动制动方式是指变频器从停机状态到运行状 态的起动方式、从运行状态到停机状态的方式以及从某 一运行频率到另一运行频率的加速或减速方式。
2
起动运行方式
1. 从起动频率起动。 变频器接到运行指令后,按照预先设定的起动频率和起 动频率保持时间起动。该方式适用于一般的负载。 起动频率是指变频器起动时的初始频率,如图所示的fs, 它不受变频器下限频率的限制;起动频率保持时间是指 变频器在起动过程中,在起动频率下保持运行的时间, 如图中的t1。
14
能耗制动和回馈制动方式
不少的生产机械在运行过程中需要快速地减速或停车, 而有些设备在生产中要求保持若干台设备前后一定的转 速差或者拉伸率,这时就会产生发电制动的问题,使电 动机运行在第二或第四象限。
15
电阻能耗制动
电阻能耗制动采用的方法是在变频器直流侧加放电电阻 单元组件,将再生电能消耗在功率电阻上来实现制动。 这是一种处理再生能量的最直接的办法,它是将再生能 量通过专门的能耗制动电路消耗在电阻上,转化为热能,

常用变频器的制动方式有哪几种?

常用变频器的制动方式有哪几种?

常用变频器的制动方式有哪几种?
常用的变频器制动方式有四种。

1、能耗制动:能耗制动方式通过斩波器和制动电阻,利用设置在直流回路中的制动电阻来吸收电机的再生电能,实现变频器的快速制动。

2、回馈制动:回馈制动方式是采用有源逆变技术,将再生电能逆变为与电网同频率同相位的交流电回送电网,从而实现制动。

实现能量回馈制动就要求电压同频同相控制、回馈电流控制等条件。

3、直流制动:直流制动,一般指当变频器输出频率接近为零,电机转速降低到一定数值时,变频器改向异步电动机定子绕组中通入直流,形成静止磁场,此时电动机处于能耗制动状态,转动着转子切割该静止磁场而产生制动转矩,使电动机迅速停止。

可以用于要求准确停车的情况或起动前制动电机由于外界因素引起的不规则旋转。

4、直流回馈制动:共用直流母线回馈制动方式的原理是:电动机A的再生能量反馈到公共的直流母线上,再通过电动机B消耗其再生能量;共用直流母线回馈制动方式可分为共用直流均衡母线回馈制动和共用直流回路母线回馈制动两种方式。

变频器直流制动原理

变频器直流制动原理

变频器直流制动原理咱先说说啥是变频器哈。

这变频器啊,在好多地方都能派上大用场呢。

它主要就是用来控制电机转速的一个玩意儿。

那为啥要有直流制动呢?这就有讲究啦。

在一些特定的情况下,咱需要让电机快速停下来,或者保持在一个固定的位置不动。

这时候,变频器的直流制动功能就派上用场了。

那这直流制动到底是咋个原理呢?咱一步一步来分析。

当我们需要进行直流制动的时候,变频器会给电机的定子绕组通入直流电。

这直流电一进去,可就有大作用了。

电机大家都知道吧,它通常是靠交流电来驱动的。

交流电会在电机的定子绕组里产生旋转磁场,这个旋转磁场就会带动电机的转子转动起来。

但是当通入直流电的时候,情况可就不一样了。

直流电在定子绕组里会产生一个固定的磁场。

这个固定磁场不会像旋转磁场那样带动转子转动,而是会对转子产生一个阻力。

这个阻力就像是一个刹车一样,让电机的转子快速停下来。

那这个阻力是咋产生的呢?这就得说说电机的原理了。

电机的转子是在旋转磁场的作用下转动的,当有一个固定磁场的时候,转子上的导体就会切割这个固定磁场的磁力线。

根据电磁感应原理,这时候就会在转子导体中产生感应电流。

这个感应电流又会在固定磁场的作用下产生一个力,这个力的方向正好和转子的转动方向相反。

所以,这个力就会对转子起到一个制动的作用,让转子快速停下来。

而且啊,变频器还可以通过调整通入的直流电的大小和时间,来控制制动的效果。

如果需要让电机快速停下来,就可以加大直流电的大小,延长制动的时间。

如果只是需要稍微减速一下,就可以减小直流电的大小,缩短制动的时间。

除了让电机快速停下来,直流制动还有一个作用,就是可以在电机停止的时候保持电机的位置不动。

比如说,在一些提升设备上,如果电机停止的时候没有制动,那么重物就可能会因为重力的作用而下滑。

这时候,就可以用直流制动来保持电机的位置,防止重物下滑。

在实际应用中,直流制动的原理虽然不复杂,但是要想用好可也不容易哦。

需要根据具体的情况来调整直流制动的参数,才能达到最好的效果。

变频器控制电动机进行电制动的原理

变频器控制电动机进行电制动的原理

变频器控制电动机进行电制动的原理电制动是通过变频器控制电动机实现的一种制动方式。

变频器是一种能够改变电源频率而调整电动机转速的设备,利用它可以控制电机的运行状态。

在电制动过程中,变频器控制电机的转速使之与负载力矩相抵消,从而实现制动效果。

电制动的原理主要包括以下几点:1. 变频器调节电机速度:首先,变频器将电网电源的交流电转换为直流电,并通过机内的晶闸管逆变器将其转换为交流电信号。

然后,通过调节这个交流电信号的频率和幅值,变频器可以控制电动机的转速。

在电制动过程中,变频器降低电机的转速,使之产生与负载力矩相对抗的力矩,从而实现制动。

2. 负载力矩测量与反馈:为了实现电制动,需要测量负载力矩,即负载对电动机的阻力。

变频器通过测量电机的电流和转速,计算得出负载力矩。

然后,根据测量结果与设定的制动力矩进行比较,变频器可以调整电机的转速,以达到制动效果。

3. 动态反馈控制:电制动的过程是一个动态的过程,需要根据负载力矩的变化及时调整控制策略。

变频器不断检测负载力矩的变化,并根据实时的反馈信号进行调整。

通过动态反馈控制,可以使电制动过程更加精确和平稳。

电制动在实际应用中具有重要的意义和指导价值:1. 提高安全性:电制动通过降低电机转速实现制动效果,避免了摩擦制动所产生的磨损和热量,减少了制动过程中的能量损失,提高了制动的稳定性和安全性。

2. 节能环保:与传统的摩擦制动相比,电制动可以将电能转化为机械能进行制动,减少了摩擦所产生的热量和能量损耗,节约了能源,并减少了对环境的污染。

3. 控制精度高:通过变频器调节电机的转速,电制动可以实现对制动过程的精确控制。

变频器可以根据实时的负载力矩进行调整,确保制动过程的平稳和准确性。

综上所述,电制动是通过变频器控制电动机的转速实现的一种制动方式。

它通过负载力矩测量和动态反馈控制,提高了制动的安全性、节能性和控制精度。

电制动在电力、交通等领域具有广泛的应用前景,并具有重要的指导意义。

变频器回馈制动原理

变频器回馈制动原理

变频器回馈制动原理变频器回馈制动是一种常见的制动方式,它通过利用变频器的特性来实现制动效果。

在本文中,我们将详细介绍变频器回馈制动的原理和工作过程。

让我们了解一下变频器的基本原理。

变频器是一种电力调节设备,用于控制交流电机的转速和转矩。

它通过改变电源频率和电压来控制电机的运行状态。

变频器由整流器、滤波器、逆变器和控制电路等组成。

在正常运行情况下,变频器将电能转换为机械能,从而驱动电机运转。

然而,在某些情况下,我们需要对电机进行制动,以便快速停止或减速。

这时,变频器回馈制动就发挥了重要作用。

变频器回馈制动的原理是利用电机的反电动势来实现制动效果。

当电机在运行时,它会产生一个反电动势,这是由于电机的旋转运动产生的感应电动势。

反电动势的大小与电机的转速成正比。

在变频器回馈制动中,当我们需要制动电机时,变频器会改变输出频率和电压的波形,使其与电机产生的反电动势波形相反。

这样,反电动势和变频器输出波形之间会产生一个差值,导致电机受到制动力矩的作用,从而减速或停止。

具体来说,变频器回馈制动可以分为两个阶段:制动准备阶段和制动执行阶段。

在制动准备阶段,变频器会检测电机的转速,并根据设定的制动要求计算出制动力矩。

然后,变频器会调整输出频率和电压的波形,使其与电机的反电动势波形相反。

在制动执行阶段,变频器将调整后的波形输出给电机,从而产生制动力矩。

这个制动力矩会逐渐减小电机的转速,直到电机停止或达到设定的减速要求。

需要注意的是,变频器回馈制动具有一定的局限性。

首先,制动效果受到电机的特性和负载情况的影响。

其次,制动过程中会产生一定的能量损耗,需要考虑能量回收和散热等问题。

总结起来,变频器回馈制动是一种利用电机的反电动势来实现制动效果的方法。

通过调整变频器的输出波形,可以产生制动力矩,从而减速或停止电机的运动。

然而,制动效果受到多种因素的影响,需要根据实际情况进行调整和优化。

希望本文对您理解变频器回馈制动的原理有所帮助。

变频器三相制动单元原理

变频器三相制动单元原理

变频器三相制动单元原理变频器(Variable Frequency Drive,简称VFD)是一种能够控制交流电机的电子设备。

它可以通过改变电源供电频率来调整交流电机的转速,从而实现对电机的速度调节。

三相制动单元是变频器的一个重要组成部分,用于控制电机的制动过程。

本文将详细介绍变频器三相制动单元的原理。

变频器三相制动单元主要分为散流型制动单元和逆变型制动单元。

散流型制动单元是通过外接电阻来实现制动的,逆变型制动单元则是通过逆变电路来实现制动的。

下面分别对这两种制动单元的原理进行介绍。

散流型制动单元的原理是通过改变电机回馈的电能来实现制动。

当电机在运行过程中需要制动时,散流型制动单元会将电机接入到外接电阻上,使电机的电能转化为热能进行散热,从而减慢电机的转速。

具体实现时,散流型制动单元通常包括一个电机回路切换器和一个电阻调节器。

电机回路切换器用于控制电机的运行状态,将电机从主回路切换到制动回路;电阻调节器则用于控制电机接入电阻的阻值,从而控制制动过程的效果。

逆变型制动单元的原理是通过逆变电路来实现制动。

逆变电路是一种可以将直流电转换为交流电的电路,它由多个功率半导体器件(如晶闸管、IGBT等)组成。

当电机在运行过程中需要制动时,逆变型制动单元会对电机的供电进行逆变,将直流电转换为交流电,并通过逆变电路的控制,使电机产生与运行方向相反的电磁转矩,从而实现制动。

逆变型制动单元通常包括一个逆变电路和一个制动电阻。

逆变电路用于控制电机的供电,而制动电阻则用于吸收电机回馈的电能,从而实现电机的制动。

无论是散流型制动单元还是逆变型制动单元,它们都可以通过变频器的控制面板来进行操作。

在制动过程中,变频器可以检测电机的电流和速度,并根据设定的参数来调节制动单元的工作状态,从而实现精确的制动控制。

此外,变频器还可以通过反馈回路来实时监测电机的转速和电流,从而调整制动单元的工作参数,保证制动过程的平稳性和可靠性。

总之,变频器三相制动单元是通过改变电机的供电方式来实现制动的。

变频器制动方法与原理

变频器制动方法与原理

变频器供电的异步电动机电气制动方法与原理1 引言在通用变频器、异步电动机和机械负载所组成的变频调速传动系统中,当电动机减速或者拖动位能负载下放时,电动机的实际速度将高于旋转磁场的旋转速度。

为了使电动机的实际速度与给定速度相符,就必须采取制动措施。

异步电动机的制动方法有再生发电制动、直流制动和机械抱闸制动。

而机械抱闸制动直观,这里不做介绍,只介绍前面两种电气制动方法。

为了便于介绍电气制动的原理与方法,首先回顾一下,异步电动机的运行原理。

2 异步电机运行原理众所周知,异步电动机的定子上装有一套在空间上对称分布的三相绕组AX、BY、CZ如图1所示。

当给这三相绕组通以交流电时, 则在定转子气隙中产生磁场。

此磁场在任何瞬间都是三相绕组各磁场的总和。

通过右手定则对图1中不同瞬间电流与磁场方向的关系可知,合成磁场FΣ的方向与电流为最大值那一相绕组的轴线方向一致。

因此随着电流最大值依次由A相→B相→C相→A相等顺序变化,合成磁场的方向也依次指向A相→B相→C相→A相等各相绕组的轴线方向。

这就是说,这个合成磁场是一个“旋转磁场”。

其旋转速度n0(同步转速)与交流电源频率成正比,而与磁场极对数成反比。

图1 旋转磁场形成由于旋转磁场的作用,转子导体切割磁场磁力线而产生感应电势,这个感应电势使闭合的转子导体产生电流,通电导体在磁场中又受到一个力的作用,这个作用在导体上的力,将使异步电动机旋转,其某一瞬间情况如图2所示。

根据右手定则可知转子闭合导体电流的方向。

再根据左手定则可知转子导体受力方向。

此作用力产生的转矩XTD将克服阻力矩Mfz,使电机加速到电动力矩等于阻力矩为止。

图2 旋转力矩形成3 电气制动的方法与原理采用通用变频器供电的异步电动机电气制动有直流制动与再生发电制动(能耗制动)两种。

现就这两种制动方法与制动原理分述如下。

3.1 直流制动直流制动是使变频器向异步电动机的定子任意两相通以直流电,异步电动机便处于能耗制动状态。

变频器制动单元工作原理

变频器制动单元工作原理

变频器制动单元工作原理变频器制动单元是一种用于控制电机制动的装置,常用于工业生产中。

本文将介绍变频器制动单元的工作原理。

一、变频器制动单元的基本原理变频器制动单元包括三个部分:电容、继电器、电阻。

其中电容具有存储电荷的功能,继电器能够控制制动电容的充放电,电阻则能够使电流通过制动单元,使电机减速或停止。

二、变频器制动单元的工作过程当电机需要制动时,变频器模块会控制继电器闭合,使制动电容开始充电。

当充电电压达到设定值时,继电器会断开,使制动电容开始放电。

与电容并联的电阻使电流通过制动单元,并对电机施加电磁制动力矩,使电机减速或停止。

变频器制动单元具有响应快、制动够力、停止平稳等优点,能够有效延长电机的寿命并保证工厂生产的安全性。

三、变频器制动单元的应用场合变频器制动单元通常用于以下场合:1. 工程机械:如吊车、起重机、铲车等,需要在卸货前快速停车以保证安全。

2. 汽车制动:汽车制动时需要通过制动单元快速减速控制车速。

3. 欧标电机制动:欧标电机在停机时需要通过制动单元来实现快速停车。

4. 工业生产中:制动单元可以为工厂生产线上的机器提供有效的制动控制,以确保工厂生产的平稳和安全。

四、变频器制动单元的注意事项使用变频器制动单元需要注意以下事项:1. 根据实际情况设置合理的电容和电阻参数。

2. 在使用时应该按照说明书正确接线,以确保正常工作。

3. 变频器制动单元应该避免频繁使用,以避免对电动机的损伤和影响生产效率。

4. 保持机器机台的清洁和检查工作,以确保变频器制动单元的长期使用和安全性能。

变频器制动单元的工作原理大体上是由电容、继电器和电阻三个部分共同完成电机制动的操作。

这种装置操作简便、响应快、制动力强,是工业生产线上经常采用的一种电机制动设备。

五、变频器制动单元与安全在工业生产中,安全问题最为重要。

变频器制动单元的应用使得机器的停车更加可控,从而使生产操作更加安全。

通过对电容、继电器和电阻的合理控制,可以达到适应不同工况的制动效果。

变频器的制动方法

变频器的制动方法

变频器的制动方法变频器的制动方法有直接制动和电抗制动两种。

直接制动是指通过直接给变频器加外电阻来实现制动,主要是通过改变电路的关联机构和电感电容比例关系,降低供电电压,从而实现电机的制动。

直接制动的方式简单,使用较为方便。

但是直接制动有很大的缺点,加入外电阻后,会消耗大量电能,造成能量的浪费。

并且,加入外电阻后,电机的旋转惯量会增大,由于能量传递时的损耗,所以实际效果并不理想。

直接制动主要适用于小功率、小惯量的电机。

电抗制动是变频器制动的一种高效且节能的方式。

电抗制动是通过给电机的转子绕组或者定子绕组加一定电抗,使电机的转速变慢,从而实现制动的目的。

电抗制动可以通过改变电感磁阻或者添加电感器的方式来实现。

电抗制动具有节能的优势,因为它并不会消耗大量的电能。

同时,电抗制动也可以实现快速制动,减小制动时间,提高设备的工作效率。

除了直接制动和电抗制动外,还有一些其他的制动方法可以应用于变频器。

1. 动能回馈制动:将电机转子或者定子的动能转化为电能并反馈到电网中。

通常通过电容或者电阻进行回馈。

2. 反电动势制动:利用电机的反电动势对电机进行制动。

通过改变电源的供电方式,使电机的反电动势提高,从而产生制动效果。

3. 电压调制制动:通过改变电压的调制周期和调制比例,使电机的转速降低,实现制动的目的。

这种制动方式适用于高功率和大惯量的电机。

4. 电流调制制动:通过改变电流的调制,使电机的制动力矩增加,从而实现制动的目的。

这种制动方式适用于小功率和小惯量的电机。

总的来说,变频器的制动方法有直接制动和电抗制动两种,其中电抗制动是最为常见的一种方式。

根据不同的需求和实际情况,可以选择合适的制动方式进行应用。

同时,制动方法的选择还需要考虑到能源的节约和高效利用的问题,以实现对设备的精确控制和优化运行。

变频器直流制动原理的应用

变频器直流制动原理的应用

变频器直流制动原理的应用1. 介绍变频器是一种电气设备,用于控制交流电动机的速度和转矩。

它通过改变电机供电的频率和电压来控制电机的运行状态。

在一些特定的应用场景中,常常需要使用到变频器的直流制动功能。

本文将介绍变频器直流制动的原理及其应用。

2. 变频器直流制动原理变频器直流制动是通过改变电机供电的方式,利用直流电流来制动电机的转动。

在制动过程中,变频器将交流电源的电能转化为直流电能,然后通过电阻等元件将电能释放为热能。

这样就能够实现对电机速度的快速减速和制动。

变频器直流制动的原理如下: - 当变频器检测到制动指令时,会将电机输入电源的频率降低至零,并将电源的电压降至最低限度。

- 同时,变频器会启动直流电源,将交流电能转化为直流电能。

- 直流电能通过电机的定子绕组产生磁场,使转子受到电磁制动力的作用,从而减速和制动电机的转动。

- 同时,变频器还通过电阻等元件将直流电能释放为热能,以保护电路和电机。

3. 变频器直流制动的应用变频器直流制动在很多工业领域中都有广泛的应用。

以下是一些常见的应用场景:3.1 电梯在电梯的运行过程中,为了保证行车的安全和平稳,常常需要进行制动操作。

变频器的直流制动功能可以实现电梯的快速制动,避免因制动不及时而产生的危险。

3.2 输送机在物流系统中,输送机常常用于将物品从一个地方转移到另一个地方。

当需要紧急停止输送机时,可以通过变频器的直流制动功能实现快速制动,避免物品滑出输送机造成事故。

3.3 制冷设备在一些制冷设备中,需要控制冷却器或压缩机的运行状态。

通过变频器的直流制动功能,可以快速停止制冷设备的运行,避免因温度过高或过低而造成设备损坏或能源浪费。

3.4 机械设备在一些机械设备中,为了控制设备的转速和停止状态,常常需要使用到变频器的直流制动功能。

例如,在纺织设备中,通过控制电机的制动方式,可以实现快速停止纺织设备的运行。

4. 总结变频器的直流制动功能是一种重要的控制手段,可以实现对电机的快速减速和制动。

变频器制动原理

变频器制动原理

变频器制动原理嘿,朋友们!今天咱来聊聊变频器制动原理。

咱可以把变频器想象成一个超级厉害的交通指挥员。

它就站在那,指挥着电流的来来往往,让电机这个“大力士”按照我们的要求干活儿。

那这个制动是咋回事呢?就好比一辆快速奔跑的汽车,你突然要让它停下来。

这时候,变频器就发挥作用啦!它能让电机快速减速甚至停止,而且还能把电机在减速过程中产生的能量给收集起来,这可真是太妙啦!你说这是不是很神奇?就像变魔术一样!它能让电机这么个大家伙乖乖听话。

比如说,在一些工业生产中,机器需要频繁地启动和停止。

要是没有变频器的制动功能,那机器不就跟没头苍蝇似的,乱撞一气呀!但有了它,一切都变得井井有条。

变频器制动的过程就像是一场精彩的舞蹈。

电流和电压在里面欢快地跳动,相互配合,完成一个又一个漂亮的动作。

有时候我就想,这背后的原理到底是咋设计出来的呢?那些科学家们可真是太牛了!而且哦,这变频器制动还特别稳定可靠。

它不会轻易出问题,就像一个可靠的老朋友,一直默默地守护着机器的运行。

你想想看,如果没有它,那得浪费多少能量啊!这可都是钱呐!所以说,变频器制动原理可真是个好东西,给我们的生活和工作都带来了很大的便利。

它就像是一个默默无闻的英雄,虽然不常被人提起,但却一直在背后发挥着巨大的作用。

咱再回过头来想想,这科技的力量可真是强大啊!一个小小的变频器,竟然能有这么神奇的功能。

它让我们的生活变得更加高效、更加节能。

所以啊,朋友们,可别小看了这变频器制动原理。

它虽然看起来很复杂,但只要我们稍微了解一下,就会发现它其实也没那么难理解嘛!而且了解了它,我们就能更好地利用它,让我们的生活变得更加美好。

怎么样,是不是觉得很有意思呀?哈哈!。

施耐德变频器制动逻辑

施耐德变频器制动逻辑

施耐德变频器制动逻辑施耐德变频器是一种智能型能控制电机旋转速度的驱动器。

在电机停止时,常常需要使用制动装置。

施耐德变频器在制动方面采用了特殊的逻辑,其操作相对简单,能够满足广泛应用的需求。

施耐德变频器的制动逻辑分为以下几个步骤:1. 停止变频器输出在使用制动装置之前,需要先停止变频器的输出。

一般情况下,可以采用停机方式来实现。

具体可以参考变频器操作手册中的相关内容。

2. 施加制动力在停止变频器输出之后,需要尽快施加制动力,防止电机反转或滑动。

施耐德变频器的制动装置通常有两种:内置制动单元和外置制动单元。

如果采用的是内置制动单元,可以直接使用变频器自带的制动输出接口来控制制动。

如果采用的是外置制动单元,需要根据具体情况配置制动输出接口。

3. 调整制动时间制动装置的作用时间需要根据电机的实际情况来确定。

如果制动时间设置过长,则会造成不必要的制动延迟,影响设备的效率;如果设置过短,则无法达到预期的制动效果,可能会对设备造成损坏。

因此,在使用制动装置时,需要根据实际情况进行调整。

4. 监控制动状态在制动装置施加制动力之后,需要对制动状态进行监控。

如果发现电机还在滑动或者转动,需要及时采取措施,避免出现意外情况。

施耐德变频器通常有多种监控功能,如制动状态检测、超速检测等,可以有效保障设备的安全运行。

总之,施耐德变频器在制动逻辑方面采用了一系列先进的技术,方便用户操作,在实际生产中得到了广泛应用。

要确保设备的安全运行,需要合理设置制动参数,密切监控制动状态,及时采取措施,避免出现意外情况。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

变频器如何制动
1. 引言
在通用变频器、异步电动机和机械负载所组成的变频调速传统系统中,当电动机所传动的位能负载下放时,电动机将可能处于再生发电制动状态;或当电动机从高速到低速(含停车)减速时,频率可以突减,但因电机的机械惯性,电机可能处于再生发电状态,传动系统中所储存的机械能经电动机转换成电能,通过逆变器的六个续流二极管回送到变频器的直流回路中。

此时的逆变器处于整流状态。

这时,如果变频器中没采取消耗能量的措施,这部分能量将导致中间回路的储能电容器的电压上升。

如果当制动过快或机械负载为提升机类时,这部分能量就可能对变频器带来损坏,所以这部分能量我们就应该考虑考虑了。

在通用变频器中,对再生能量最常用的处理方式有两种:
(1)、耗散到直流回路中人为设置的与电容器并联的“制动电阻”中,称之为动力制动状态;
(2)、使之回馈到电网,则称之为回馈制动状态(又称再生制动状态)。

还有一种制动方式,即直流制动,可以用于要求准确停车的情况或起动前制动电机由于外界因素引起的不规则旋转。

在书籍、刊物上有许多专家谈论过有关变频器制动方面的设计与应用,尤其是近些时间有过许多关于“能量回馈制动”方面的文章。

今天,笔者提供一种新型的制动方法,它具有“回馈制动”的四象限运转、运行效率高等优点,也具有“能耗制动”对电网无污染、可靠性高等好处。

2. 能耗制动
利用设置在直流回路中的制动电阻吸收电机的再生电能的方式称为能耗制动,如图1所示。

图1 能耗制动原理图
其优点是构造简单;对电网无污染(与回馈制动作比较),成本低廉;缺点是运行效率低,特别是在频繁制动时将要消耗大量的能量且制动电阻的容量将增大。

一般在通用变频器中,小功率变频器(22kW以下)内置有了刹车单元,只需外加刹车电阻。

大功率变频器(22kW以上)就需外置刹车单元、刹车电阻了。

3. 回馈制动
实现能量回馈制动就要求电压同频同相控制、回馈电流控制等条件。

它是采用有源逆变技术,将再生电能逆变为与电网同频率同相位的交流电回送电网,从而实现制动如图2所示。

图2 回馈电网制动原理图
回馈制动的优点是能四象限运行,如图3所示,电能回馈提高了系统的效率。

其缺点是:(1)、只有在不易发生故障的稳定电网电压下(电网电压波动不大于 10%),才可以采用这种回馈制动方式。

因为在发电制动运行时,电网电压故障时间大于2ms,则可能发生换相失败,损坏器件。

(2)、在回馈时,对电网有谐波污染。

(3)、控制复杂,成本较高。

4. 新型制动方式(电容反馈制动)
4.1主回路原理
整流部分采用普通的不可控整流桥进行整流(如图中的VD1——VD6组成),滤波回路采用通用的电解电容(图中C1、C2),延时回路采用接触器或可控硅都行(图中T1)。

充电、反馈回路由功率模块IGBT(图中VT1、VT2)、充电、反馈电抗器L及大电解电容C(容量约零点几法,可根据变频器所在的工况系统决定)组成。

逆变部分由功率模块IGBT组成(如图VT5—VT10)。

保护回路,由IGBT、功率电阻组成。

(1) 电动机发电运行状态
CPU对输入的交流电压和直流回路电压νd的实时监控,决定向VT1是否发出充电信号,一旦νd比输入交流电压所对应的直流电压值(如380VAC—530VDC)高到一定值时,CPU关断VT3,通过对VT1的脉冲导通实现对电解电容C的充电过程。

此时的电抗器L与电解电容C分压,从而确保电解电容 C 工作在安全范围内。

当电解电容C上的电压快到危险值(比如说370V),而系统仍处于发电状态,电能不断通过逆变部分回送到直流回路中时,安全回路发挥作用,实现能耗制动(电阻制动),控制VT3的关断与开通,从而实现电阻R消耗多余的能量,一般这种情况是不会出现的。

(2) 电动机电动运行状态
当CPU发现系统不再充电时,则对VT3进行脉冲导通,使得在电抗器L上行成了一个瞬时左正右负的电压(如图标识),再加上电解电容C上的电压就能实现从电容到直流回路的能量反馈过程。

CPU通过对电解电容C上的电压和直流回路的电压的检测,控制VT3的开关频率以及占空比,从而控制反馈电流,确保直流回路电压νd不出现过高。

4.4系统难点
(1)电抗器的选取
(a)、我们考虑到工况的特殊性,假设系统出现某种故障,导致电机所载的位能负载自由加速下落,这时电机处于一种发电运行状态,
再生能量通过六个续流二极管回送至直流回路,致使νd升高,很快使变频器处于充电状态,这时的电流会很大。

所以所选取电抗器线径要大到能通过此时的电流。

(b)、在反馈回路中,为了使电解电容在下次充电前把尽可能多的电能释放出来,选取普通的铁芯(硅钢片)是不能达到目的的,最好选用铁氧体材料制成的铁芯,再看看上述考虑的电流值如此大,可见这个铁芯有多大,素不知市面上有无这么大的铁氧体铁芯,即使有,其价格也肯定不会很低。

所以笔者建议充电、反馈回路各采用一个电抗器。

(2)控制上的难点
(a)、变频器的直流回路中,电压νd一般都高于500VDC,而电解电容C的耐压才400VDC,可见这种充电过程的控制就不像能量制动(电阻制动)的控制方式了。

其在电抗器上所产生的瞬时电压降为νL=Ldi/dt,电解电容C的瞬时充电电压为νc=νd-νL,为了确保电解电容工作在安全范围内(≤400V),就得有效的控制电抗器上的电压降νL,而电压降νL又取决于电感量和电流的瞬时变化率。

(b)、在反馈过程中,还得防止电解电容C所放的电能通过电抗器造成直流回路电压过高,以致系统出现过压保护。

4.5主要应用场合及应用实例
正是由于变频器的这种新型制动方式(电容反馈制动)所具有的优越性,近些来,不少用户结合其设备的特点,纷纷提出了要配备这种系统。

由于技术上有一定的难度,国外还不知有无此制动方式?国内目前只有山东风光电子公司由以前采用回馈制动方式的变频器(仍有2台在正常运行中)改用了这种电容反馈制动方式的新型矿用提升机系列,到目前为止,这种电容反馈制动的变频器正长期正常运行在山东宁阳保安煤矿及山西太原等地,填补了国内这一空白。

随着变频器应用领域的拓宽,这个应用技术将大有发展前途,具体来讲,主要用在矿井中的吊笼(载人或装料)、斜井矿车(单筒或双筒)、起重机械等行业。

总之需要能量回馈装置的场合都可选用。
