Atmega128开发板使用说明书
新Mega128版说明
新Mega128版说明
新Mega128版说明测试程序
1."TestLCD128"为实验室8803液晶的测试程序
接端口P2。
正常应该显示“三峡大学”字样。
2."USART128"为串口测试程序，打开超级终端，
设置波特率为4800(16M晶振)，如果是8M晶振则波特率为2400 数据位8
奇偶校验无
停止位 1
数据流控制硬件
完成后将有汉字和英文在屏幕上交替显示。
重要说明
1.新单片机第一次使用前务必设置熔丝位为如下模式:
Mega128
Mega16
当然也可以设置为其他模式，不过如果你不是高手建议不要修改！
2.由于新板子P8口数据端口PD0与PD1紧挨单片机时钟引脚XTAL1 , XTAL2 ,建议不要使用该端口进
行高速数据操作，以免单片机出错！
冯进伟
2009-8-9。
ATMEGA128实验开发板用户手册
ATMEGA128实验开发板用户手册V1.32011年5月E-mail: sdfdlut@1. ATMEGA128单片机概述ATMEGA128单片机是ATMEL公司推出的一款基于AVR内核，采用RISC结构，低功耗CMOS的8位单片机。
由于在一个周期内执行一条指令，ATMEGA128可以达到接近1MIPS/MHz的性能。
其内核将32个工作寄存器和丰富的指令集联结在一起，所有的工作寄存器都与ALU（逻辑单元）直接连接，实现了在一个时钟周期内执行一条指令可以同时访问两个独立的寄存器。
这种结构提高了代码效率，是AVR的运行速度比普通的CISC单片机高出10倍。
ATMEGA128单片机具有以下特点：128KB的可在系统编程/应用编程（ISP/IAP）Flash 程序存储器，4KB E2PROM，4KB SRAM，32个通用工作寄存器，53个通用I/O口，实时时钟计数器（RTC），4个带有比较模式灵活的定时器/计数器，2个可编程的USART接口，一个8为面向字节的TWI（I2C）总线接口，8通道单端或差分输入的10位ADC（其中一个差分通道为增益可调），可编程带内部振荡器的看门狗定时器，一个SPI接口，一个兼容IEEE 1149.1标准的JTAG接口（用于在线仿真调试和程序下载），6种可通过软件选择的节电模式。
2. ATMEGA128实验开发套件本实验开发套件包括：●测试通过的MEGA128实验板1块；●配套资料光盘1张；●AVR ISP并口下载线1条；●5110液晶模块1个；●遥控器1个；●USB ASP下载线（选配）；●AVR JTAGICE仿真器（选配）。
其中资料光盘的内容主要包括：●ATMEGA128实验开发板用户手册.pdf（本文档）；●AVR教程：⏹WINAVR 使用入门.pdf⏹AVR Studio 使用入门.pdf⏹AVR基本硬件线路设计与分析.pdf⏹芯艺的AVR_GCC教程.pdf⏹AVR的IO结构分析与范例.mht⏹AVR高速嵌入式单片机原理与应用●芯片手册（包括24C02、74HC595以及中文的I2C协议文档等内容）●开发工具软件；⏹AVR Studio V4.12；⏹WINAVR(GCC) 编译器；⏹IAR for AVR V4.10A；⏹并口下载工具PONYPROG V2.06；⏹ICCAVR 双龙提供；图3 新建工程对话框点击Next，进入第三步。

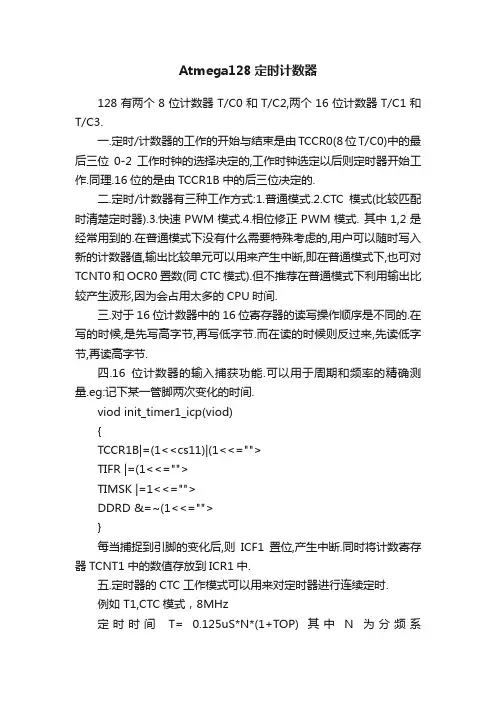

Atmega128定时计数器
Atmega128定时计数器128有两个8位计数器T/C0和T/C2,两个16位计数器T/C1和T/C3.一.定时/计数器的工作的开始与结束是由TCCR0(8位T/C0)中的最后三位0-2工作时钟的选择决定的,工作时钟选定以后则定时器开始工作.同理.16位的是由TCCR1B中的后三位决定的.二.定时/计数器有三种工作方式:1.普通模式.2.CTC模式(比较匹配时清楚定时器).3.快速PWM模式.4.相位修正PWM模式. 其中1,2是经常用到的.在普通模式下没有什么需要特殊考虑的,用户可以随时写入新的计数器值,输出比较单元可以用来产生中断,即在普通模式下,也可对TCNT0和OCR0置数(同CTC模式).但不推荐在普通模式下利用输出比较产生波形,因为会占用太多的CPU时间.三.对于16位计数器中的16位寄存器的读写操作顺序是不同的.在写的时候,是先写高字节,再写低字节.而在读的时候则反过来,先读低字节,再读高字节.四.16位计数器的输入捕获功能.可以用于周期和频率的精确测量.eg:记下某一管脚两次变化的时间.viod init_timer1_icp(viod){TCCR1B|=(1<<cs11)|(1<<="">TIFR |=(1<<="">TIMSK |=1<<="">DDRD &=~(1<<="">}每当捕捉到引脚的变化后,则ICF1置位,产生中断.同时将计数寄存器TCNT1中的数值存放到ICR1中.五.定时器的CTC工作模式可以用来对定时器进行连续定时.例如 T1,CTC模式，8MHz定时时间T= 0.125uS*N*(1+TOP) 其中N为分频系数,1,8,64,128...分频系数定时步距最长定时时间1(无分频) 0.125uS 8192us 8毫秒8 1uS 65536us 65毫秒64 8uS 524ms 0.5秒256 32uS 2097ms 3秒1024 128uS 8388ms 超8秒了根据要定时的时间比较上表中的最长定时时间选择分频系数,然后根据公示TOP=8*1000000/N-1 可计算出TOP值,即为要设定的OCR 值. 注意,定时器与程序是独立的,与该定时器的中断程序也是独立的,中断程序执行时,定时器也一直在工作.所以要设定的OCR的值很小的话,那么中断返回后的 TCNT的值有可能比OCR的值大,这样则丢失一次匹配成功的条件,这样计数器会一直累加到最大值0xFF,然后再次到OCR 的值时才产生中断.六. 定时器应用初始化总结最简单的用法:eg 工作在普通模式viod timer0_init(viod){TCCR0=0x00; //关闭计数器TIFR|= 1<<="">TIMSK |=1<OCR0= ;//设置比较匹配值TCCR0= ; 设置工作模式,预分频,计数器开始计数}</cs11)|(1<。
ATmega128开发板功能说明
开发板使用文档1、 PCB 视图：2、 开发板电源1、输入电压：9~12V2、USB 供电：5V3、 跳冒说明：J0：蜂鸣器跳冒J1：使用12864液晶时，由于不同厂家生产的液晶的19脚和20脚有所不同，为了方便使用，采用跳冒形式选择适合你液晶的接口，J2：使用1602液晶时跳冒选择：J1 A K 19脚 3‐1 3‐4 20脚2‐12‐4液晶 跳冒选择12864 2‐4（12864并行），3‐4（12864串并程序选择）16022‐4（1602必选）3、功能说明：1、温度传感器18B202、两通道ADC3、4位数码管显示4、实时时钟DS13025、串口0，串口16、SD卡读写7、IIC_24C02(TWI)8、RS485通讯9、LCD12864接口10、LCD1602接口11、6个按键（有上，下，左，右，确定，取消）12、跑马灯13、SPI14、JTAG接口15、ISP接口16、蜂蜜器17、USB供电18、I/O口扩展4、实验例程：1、跑马灯2、数码管显示3、蜂鸣器4、定时器0输出方波5、定时器2中断6、外部中断7、串口实验 8、RS4859、AT24C02 10、按键实验11、1602液晶显示 12、12864液晶显示13、ADC数码管显示实验 14、ADC在12864液晶显示15、DS18B20数码管显示 16、DS18B20液晶1620显示17、DS18B20液晶LCD12864显示 18、DS1302实时时钟1602显示19、DS1302实时时钟LCD12864显示 20、DS18B20实时时钟液晶显示21、串口多机通讯 22、RS485多机通讯23、SD卡读写 24、SPI通讯25、μCOS-II在ATmega128开发板上的移植。
Mega128单片机调试与设置
Mega128单片机调试与设置一、单片机型号为ATmega128A二、调试软件为iccavr7.22和AVRstudio4.0连调三、流程：1.在iccavr中建立工程文件。
2.在iccavr中新建一个项目，并保存。
注意保存文件名必须为.c才可以。
如下图。
3.在右上方file里面右键添加.c 文件。
4.然后编写程序。
注意一般程序包括如下库文件：#include <iom128v.h>#include <macros.h>#include <stdio.h>#include <string.h>5.在利用系统生成（build）钱，一定要进行系统相关的设置，此项非常重要，否则会出现各种问题。
特别是单片机的选取，一定要按照下图选取，选择ATmega1280是不对的。
具体设置在project -> options6.设置完毕后，建立工程。
7.无错误应该为下图8.然后打开AVRstudio，打开projectwizard -> open，然后打开后缀名为.cof 的文件，如下图所示：然后会自动生成后缀名为.aps的工程文件9.然后选择10.连接成功后直接进入到如下界面11.点击黑色的AVR进行基本的设置单片机为ATmega128，JTAG mode ，然后添加 .hex 文件。
熔丝位的设置如下，只有这几个有“√”，特别要注意将M103C 的“√”去掉。
内部1M 晶振用外部8M 晶振用注意此处要修改烧入单片机的程序名称，后缀名为 .hex ，在iccavr 建立的工程文件里添加点击program 即将程序烧写进入单片机中其他一般不要设置。
12.都设置完毕后就可以进行debug或者是烧写程序了。
Debug点击绿色按钮或者在debug里选择。
ATMEGA128熔丝位配置手册.wps
1、打钩的表明用到的功能
2、0表示允许，1表示禁止
3、BODLEVEL = 1 掉电检测2.7V 0 为4V
4、BODEN = 1 掉电检测失效，这和BODLEVEL配合使用
5、A VR芯片加密以后仅仅是不能读取Flash和E2PROM的内容，也不能重新下载进去，下载完了以后要给芯片加密，再想往里头灌程序就灌不进去了。
必须先擦除后再重新灌进去。
6、SPIEN = 0 表示允许使用SPI口下载
7、JTAGEN = 0 表示允许使用JTAG口下载
8、一般情况下不要把RESET定义成普通的I/O口，因为ISP 下载时要先拉低是芯片先进入复位状态。
9、M103C = 1 和ATMEGA103不兼容的方式运行，ATMEGA128的方式运行
10、SUT 1:0 = 1 0 以最长的延时方式启动
11、CLKSEL 3:1 = 1111以外部高频石英晶振3-8MHz或8MHz 以上,CLKSEL 3:0 = 0001 内部1MHz的RC振荡JTAGEN = 1 禁止JTAG口
12、WDTON = 1 禁止看门狗
13、EESAVE = 1 执行擦除命令时连同EEPROM的内容同FLASH的内容一同擦除
14、BOOTRST = 1 程序执行时从地址0x0000开始执行
BOOTRST = 0 程序执行时从地址BOOTLOAD起始地
址区开始执行
15、BOOTSZ1和BOOTSZ0决定了BOOTLOAD的大小和起
地址，默认为00 大小为4096字，起始地址为0xF000
16、LB 2:1 = 11 没有使能存储器使能保护功能
17、BLB02 : BLB01 = 11
18、BLB12 : BLB11 = 11。
Atmega128开发板使用说明书
Atmega128开发板使用说明书概要介绍Atmega128开发板上硬件资源丰富，接口齐全，基本上涵盖了Atmega128单片机所能涉及到的所有功能，可以满足单片机开发工程师和电子爱好者的开发实验的需求，或者高校电子、计算机专业学生的学习实验的需要。
按照正规产品的要求设计，不纯粹是实验样品，器件选型、原理图、PCB设计的时候都充分考虑了可靠稳定性。
Atmega128的IO口资源丰富，板上所以接口都是独立使用的，不需要任何跳线进行设置， IO口外围扩展使用了2片锁存器74HC574，既可以使实验变得更加简单方便，又能让实验者掌握更多的单片机设计知识。
提供配套软件源代码，学习板的每个实验都有与其相对应的软件代码，是版主从多年的工作经验中提取出来的，并经过优化，具有较高的参考价值。
编程简单，学习板编程不需要专用烧录器，利用计算机的并口即可进行编程，速度快、操作简单。
1.产品清单Atmega128开发板的配件清单如下，当您第一次拿到产品的时候，请参照下图认真核对包装内配件是否齐全，以及各配件是否完好无损。
请按照下图安装122*32 LCD，lCD的一脚对准122*32 LCD插座的一脚，切记不要插反2.硬件布局说明步进电机接口直流电机接口数字温度传感器SD卡插座光敏电阻ADC输入电位器NTC热敏电阻JTAG接口继电器接口9V电源输入接口DAC输出接口RS485接口RS232接口红外发射管ISP编程接口LCD对比度调节电位器122 * 32点阵LCD接口16 * 2字符LCD接口红外接收管433M射频模块接口3 *4 矩阵键盘3.接口说明接口管脚顺序的确认方法●对于有卡口的接口，应对着卡口的方向看，最左边为第一个管脚，如下图所示：●对于用螺丝压线的接口，应对着入线的方向看，最左边为第一个管脚，如下图所示：特别提示：ISP下载接口与JTAG接口封装相同，下载程序时使用ISP接口，不要插到JTAG 接口上4.硬件开发环境的建立本站出售的AVR单片机学习板就是一套完整的硬件环境，它由学习板、电源、并口ISP 下载线等组成。
Atmel ATmegaS128 微控制器商品说明书
The new Atmel ® AVR ® ATmegaS128 microcontroller (MCU) brings the industry-leading AVR core to the aerospace industry. The ATmegaS128 MCU is designed for enhanced radiation performance and increased reliability in space applications. It takes advantage of mature Atmel AVR tools designed and used in the mass market worldwide for many years. The ATmegaS128 microcontroller targets many of the most common space applications, which typically require a small footprint, low power and analog control of motors and sensors.Key FeaturesHigh-performance, Low-power 8-bit Atmel AVR MCU• Advanced RISC architecture / Up to 8MIPS• On-chip 2-cycle multiplier• 3V-3.6V / 0 - 8MHz operating voltages & speed grades High-endurance Non-volatile Memory • 128 Kbytes of Flash program memory• 4 Kbytes EEPROM – 4 Kbytes internal SRAM1Advance Risc Architecture 8 Mips3.0 3-55 • Up to 64 Kbytes optionalexternal memory space • SPI interface for in-system programmingPeripheral Features • Two 8-bit and two 16-bit timers/counters • 6 PWM channels • 8-channel, 10-bit ADC• TWI/USARTs/SPI serial interface • Programmable watchdog timer • On-chip analog comparator Special Microcontroller Features• Power-on reset and programmable brown-out detection• Internal calibrated RC oscillator • External and internal interrupt sources• Six Sleep modes: Idle, ADC Noise Reduction, Power-save, Power-down, Standby, and Extended StandbyKey Highlights for Space Environment• Full wafer lot traceability • 64-lead ceramic package (CQFP) • Space screening • Space qualification• Total ionizing Dose: up to 30 Krad (Si)• Single event latch-up LET > 62.5MeV.cm²/mg• Single event upset LET > 3 MeV.cm²/mg•SEU 10-3 to 10-1 error/ device/dayATmegaS128 Starter kitTo ease your design process and reduce time-to-market, Atmel delivers a complete starter kit STK600 and development system for the ATmegaS128 AVR microcontroller. With its advanced features for proto-typing and testing new designs, the kit gives designers a head start for developing code on AVR devices. Customers can start with the industrial version using the ATmega128 MCU or the Space Version ATme-gaS128 device as both share the same pinout.Atmel Corporation 1600 Technology Drive, San Jose, CA 95110 USA T : (+1)(408) 441. 0311 F : (+1)(408) 436. 4200 | © 2015 Atmel Corporation. / Rev.: Atmel-45160A-ATmegaS128-Aerospace-Rad-Tolerant-Flyer_E_US_102015Atmel,® Atmel logo and combinations thereof, Enabling Unlimited Possibilities,® and others are registered trademarks or trademarks of Atmel Corporation in U. S. and other countries. Other terms and product names may be trademarks of others.Disclaimer: The information in this document is provided in connection with Atmel products. No license, express or implied, by estoppel or otherwise, to any intellectual property right is granted by this document or in connection with the sale of Atmel products. EXCEPT AS SET FORTH IN THE ATMEL TERMS AND CONDITIONS OF SALES LOCATED ON THE ATMEL WEBSITE, ATMEL ASSUMES NO LIABILITY WHATSOEVER AND DISCLAIMS ANY EXPRESS, IMPLIED OR STATUTORY WARRANTY RE-LATING TO ITS PRODUCTS INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTY OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, OR NON-INFRINGEMENT. IN NO EVENT SHALL ATMEL BE LIABLE FOR ANY DIRECT, INDIRECT, CONSEQUENTIAL, PUNITIVE, SPECIAL OR INCIDENTAL DAMAGES (INCLUDING, WITHOUT LIMITATION, DAMAGES FOR LOSS AND PROFITS, BUSINESS INTERRUPTION, OR LOSS OF INFORMATION) ARISING OUT OF THE USE OR INABILITY TO USE THIS DOCUMENT, EVEN IF ATMEL HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. Atmel makes no representations or warranties with respect to the accuracy or completeness of the contents of this document and reserves the right to make changes to specifications and products descriptions at any time without notice. Atmel does not make any commitment to update the information contained herein. Unless specifically provided otherwise, Atmel products are not suitable for, and shall not be used in, automotive applications. Atmel products are not intended, authorized, or warranted for use as components in applications intended to support or sustain life.Atmel StudioAtmel Studio is the integrated development platform (IDP) for developing and debugging Atmel AVR and Atmel | SMART ARM ® processor-based MCU applications. The Atmel Studio IDP gives you a seamless and easy-to-use environment to write, build and debug your applications written in C/C++ or assembly code. Atmel Studio supports all 8- and 32-bit AVR MCUs. It also connects seamlessly to Atmel debuggers and development kits.Atmel Software FrameworkThe Atmel Software Framework (ASF) is an MCU software library providing a 1,600 project examples of embedded software for Atmel Flash-based MCUs, including AVR and Atmel | SMART devices. This library contains basic C code examples for all ATmegaS128 peripherals.Application NotesIn addition to the Atmel Software framework, Atmel provides a broad range of application notes to implement different peripherals of the ATmegaS128 device. Most of those ap-plication notes are provided with source code in C language.。
AVR ATmega128全功能工业控制器设计文档说明书
AVR单片机的全功能工业控制器设计吴焕琅深圳市中天越华自动控制科技有限公司摘要：介绍一款工业级的实用全功能控制器。
该控制器能隔离采集多种输入信号，输出多种控制信号；具有实时时钟、历史数据存储功能，彩色液晶显示界面，带有触摸屏操作和远程通信接口。
核心部分CPU采用AVR ATmega128单片机。
目前已用于批量生产。
关键词：隔离采集控制单片机彩色显示485接口ATmega128DS1642引言在自动控制产品的设计过程中，实现方案的选择常常是很矛盾的。
使用可编程逻辑控制器（PLC）和人机界面（HMI）来实现，开发速度较快，但成本太高，所开发的产品没有市场竞争力；使用单片机开发，成本低但开发周期长、开发量大且通用性不好。
用户需要的是一种成本低、开发周期较短、通用性较好的控制器，因此全功能工业控制器有很大的应用市场。
全功能工业控制器的整个电路分为信号隔离输入部分、控制器输出部分、实时时钟与历史数据存储部分、彩色液晶显示和触摸屏控制部分、通信接口等。
1信号隔离输入电路信号隔离输入电路分为开关量隔离输入、模拟量隔离输入、高速电脉冲隔离输入，电路如图1所示，开关量的隔离输入较为简单，输入信号采用光耦进行隔离后送入单片的普通I/O，单片机用查询方式进行采集。
图1信号隔离输入电路高速电脉冲的采集需要注意的是，所设计的电路必须适应高速信号采集的要求，因此隔离光耦应采用高速光耦（如6N137等）。
采用查询方式采集高速脉冲容易造成采集数据的丢失，高速脉冲应采用中断方式进行采集。
模拟量隔离采集是本控制器的一个重点和难点，笔者之前采用了线性光耦等多种方式进行模拟量的隔离采集实验，均未获满意的效果。
这里采用一种先将模拟量数字化（使用AD7705），然后通过有光耦隔离的数据口送到CPU进行模拟量隔离采集的方式，效果理想。
2控制器输出电路控制器的输出方式有继电器输出、晶体管输出、模拟电压输出，如图2所示。
继电器输出和晶体管输出电路较为简单，这里不作详细的介绍。
ATmegaS128-STK600 硬件与软件入门指南说明书
APPLICATION NOTEHardware and Software Getting StartedATmegaS128-STK600 IntroductionThis document guides you step by step to setup the hardware and software, to program and run your first code with the ATmegaS128 device. RequirementsTo use this “Getting S tarted” document you need to gather the following materials: - One STK600 kit (ATSTK600)- One routing board (STK600-RC064M-9)- One ATmegaS128 board (ATmegaS128-ZC-EK)- Atmel Studio available from : /Microsite/atmel-studio- “ATmegaS128_led_chaser.zip” software FileObjectiveThe aim is prepare the hardware, program and run a short demo based on the “led chaser” software.ATmegaS128-STK600 [APPLICATION NOTE] Atmel-41075A-Aero-Hardware and Software Getting Started -11/2015221Hardware Configuration1.1Step 1.Unpack the STK600 kit and install the RC064M-9 routing board as shown on the figure below.Install the ATmegaS128-ZC-EK board as shown on the figure below.ATmegaS128-STK600 [APPLICATION NOTE] Atmel-41075A-Aero-Hardware and Software Getting Started -11/2015 33ATmegaS128-STK600 [APPLICATION NOTE] Atmel-41075A-Aero-Hardware and Software Getting Started -11/201544Connect an USB cable between your workstation and the STK600 board and connect an 8-wires flat cablebetween the ports A(0-7) and LED(0-7) as shown in the figure below. Before connecting the USB cable, set the power s witch to “Off” positio n. Those two cables are supplied in the STK600 kit.ATmegaS128-STK600 [APPLICATION NOTE]Atmel-41075A-Aero-Hardware and Software Getting Started -11/201555 Verify that the jumpers and the switch are configured as shown on the figure below. The jumpers VTARGET, RESET, AREF0, AREF1 must be set and the c lock switch must be set to “INT” position.1.5 Step 5.Connect a 10-wires flat cable on the JTAG connector as shown on the figure below. The cable is supplied in the STK600 kit.Move the power s witch to “ON” position. The hardware configuration is now complete. The next step will consist to run the application software.ATmegaS128-STK600 [APPLICATION NOTE] Atmel-41075A-Aero-Hardware and Software Getting Started -11/2015662 Software ConfigurationThis section guides you in few steps to prepare your workstation to program and run the “led chaser” demo.Prerequisite 1.: download Atmel Studio from the URL /Microsite/atmel-studio and install it on your workstation.Prerequisite 2.: unzip the “l ed chaser ” demo file .2.1 Step 6.D ouble click on the file “Led_Chaser.atsln”. It makes run Atmel Studio (if a window requesting an update appears, you can close it).2.2 Step 7.Click on the programming Icon as shown on the figure below.A window should pop as shown on the figure below.Select STK600 as tools, ATmega128A as device and JTAG as Interface then click on the “Apply” button. Note: For the development tools, the ATmegaS128, is “seen” as an ATmega128A.In return, the system should display the information shown on the figure below, meaning that the hardware configuration has been recognized by the system.ATmegaS128-STK600 [APPLICATION NOTE] Atmel-41075A-Aero-Hardware and Software Getting Started -11/2015 77ATmegaS128-STK600 [APPLICATION NOTE] Atmel-41075A-Aero-Hardware and Software Getting Started -11/201588Click on the “Read” button to get the signature bytes of the ATmegaS128.The voltage supply of the ATmegaS128 device can be adjusted from your workstation. If the voltage level is close to zero, it is not possible to read the signature bytes. Therefore the voltage supply must be tuned. You should read the value 0x1E9702 meaning that the system is able to communicate with the ATmegaS128 device. If an error message comes up, check the device voltage by clicking on the “Read” button. If it is not possible, click on the “board settings” option from the left menu.Note : The ATmegaS128 is a 3.3V device while the ATmega128A is a 2.7-5.5V device. Therefore, the ATmega128A lets you the choice between 3.3V or 5V. For the ATmegaS128 please set voltage to 3.3V.Adjust the voltage level by means of the cursor as shown on the figure be low then click on the “Write” button.Verify the target voltage and the availability of the signature bytes (0x1E9702).2.5 Step 10. Configuring the fuse bytes of the ATmegaS128.Click on the “Fuses” option from the left menu.Those fuse bytes enable to configure several device hardware parameters.Verify that the M103C fuse is unchecked, that the JTAGEN and SPIEN are checked, then click on the “Program”button.ATmegaS128-STK600 [APPLICATION NOTE] Atmel-41075A-Aero-Hardware and Software Getting Started -11/2015 99ATmegaS128-STK600 [APPLICATION NOTE] Atmel-41075A-Aero-Hardware and Software Getting Started -11/20151102.6 Step 11.Programming the code.Click on the “Memories” option from the left menu then click on “Erase now” button to erase the device. Find the file “Led_Chaser.elf” on your wor kstation from the path \led_chaser\GccBoardProject2\Debug, then click on the “Program” button .The demo should start after few seconds.Congratulations. You have now completely set up your hardware and software environment and programmed your first AVR based demo. Enjoy by changing the source code and reprogramming the chip.3 Revision HistoryATmegaS128-STK600 [APPLICATION NOTE] Atmel-41075A-Aero-Hardware and Software Getting Started -11/2015 111。
Almel ATmega128 ATmega128L 可编程 Flash 说明书
产品特点•高性能、低功耗的 AVR® 8位微处理器•先进的 RISC 结构–133条指令 – 大多数可以在一个时钟周期内完成–32 x 8 通用工作寄存器 + 外设控制寄存器–全静态工作–工作于16 MHz时性能高达16 MIPS–只需两个时钟周期的硬件乘法器•非易失性的程序和数据存储器–128K 字节的系统内可编程Flash寿命: 10,000次写/擦除周期–具有独立锁定位、可选择的启动代码区通过片内的启动程序实现系统内编程真正的读-修改-写操作–4K字节的EEPROM寿命: 100,000次写/擦除周期–4K 字节的内部SRAM–多达64K字节的优化的外部存储器空间–可以对锁定位进行编程以实现软件加密–可以通过SPI实现系统内编程•JTAG接口(与IEEE 1149.1标准兼容)–遵循JTAG标准的边界扫描功能–支持扩展的片内调试–通过JTAG接口实现对Flash, EEPROM, 熔丝位和锁定位的编程•外设特点–两个具有独立的预分频器和比较器功能的8位定时器/计数器–两个具有预分频器、比较功能和捕捉功能的16位定时器/计数器–具有独立预分频器的实时时钟计数器–两路8位PWM–6路分辨率可编程（2到16位）的PWM–输出比较调制器–8路10位ADC8个单端通道7个差分通道2个具有可编程增益（1x, 10x, 或200x）的差分通道–面向字节的两线接口–两个可编程的串行USART–可工作于主机/从机模式的SPI串行接口–具有独立片内振荡器的可编程看门狗定时器–片内模拟比较器•特殊的处理器特点–上电复位以及可编程的掉电检测–片内经过标定的RC振荡器–片内/片外中断源–6种睡眠模式: 空闲模式、ADC噪声抑制模式、省电模式、掉电模式、Standby模式以及扩展的Standby模式–可以通过软件进行选择的时钟频率–通过熔丝位可以选择ATmega103兼容模式–全局上拉禁止功能•I/O和封装–53个可编程I/O口线–64引脚TQFP与 64引脚 MLF封装•工作电压–2.7 - 5.5V ATmega128L–4.5 - 5.5V ATmega128•速度等级–0 - 8 MHz ATmega128L–0 - 16 MHz ATmega128微处理器，具有128K字节的系统BDTIC /ATMEL2ATmega1282467L–AVR–05/04引脚配置Figure 1. ATmega128的引脚综述ATmega128为基于AVR RISC 结构的8位低功耗CMOS 微处理器。
ATmega128 ATmega128L 介绍
ＡＴｍｅｇａ１２８ ＡＴｍｅｇａ１２８Ｌ 介绍
ＡＴｍｅｇａ１２８／１２８Ｌ 带 １２８Ｋ 字节 ＦＬＡＳＨ 的在线可编程 ８ 位微控制 器 是 ＡＶＲ 系列中功能最强的单片机，掌握了 ＡＴｍｅｇａ１２８ 的开发应用， 对其它 ＡＶＲ 单片机的开发应用等于杀鸡用牛刀，快极了 １ 特 点
ATmega128 具有一整套的编程和系统开发工具 C编译器 宏汇编器 调试／模拟器 ＪＴＡＧ ＩＣＥ 在线仿真器和ＳＬ－ＭＥＧＡ１２８评估板 二 ATmega103 和 ATmega128 的兼容性
ATmega128 是一种很复杂的微控制器 它的 I/O 地址取代了保留在AVR指令集中的 64 个 I/O地 址 为确保向后兼容 ATmega103 ATmega103上所有I/O的位置与ATmega128上的相同 很多附加的 I/O 地址被加到一个从$60到$FF的扩展外部I/O空间中(例如 在ATmega103 的内部 RAM 空间中) 这些地址只能用 LD/LDS/LDD 和 ST/STS/STD 指令访问 而不能用 IN 和 OUT 指令 内部 RAM 空 间的重定位对于ATmega103用户来说可能仍是一个问题 同样 如果代码使用绝对地址那么增加的中 断向量也是一个问题 要解决这些问题 可以通过编程一个熔丝M103C来选择 ATmega103 兼容模式 在这一模式下 不能使用扩展I/O空间中的程序 所以内部 RAM象ATmega103一样定位 同时 扩展 中断向量被去除 ATmega128 百分之百与 ATmega103引脚兼容 在PCB上可以替代ATmega103 应用笔记 “用ATmega128 替换 ATmega103” 中说明了用户在用ATmega128 替换 ATmega103时应 注意的事项 三 ATmega103 兼容模式
ATMEGA128实验开发板用户手册
ATMEGA128实验开发板用户手册V1.32011年5月E-mail: sdfdlut@1. ATMEGA128单片机概述ATMEGA128单片机是ATMEL公司推出的一款基于AVR内核，采用RISC结构，低功耗CMOS的8位单片机。
由于在一个周期内执行一条指令，ATMEGA128可以达到接近1MIPS/MHz的性能。
其内核将32个工作寄存器和丰富的指令集联结在一起，所有的工作寄存器都与ALU（逻辑单元）直接连接，实现了在一个时钟周期内执行一条指令可以同时访问两个独立的寄存器。
这种结构提高了代码效率，是AVR的运行速度比普通的CISC单片机高出10倍。
ATMEGA128单片机具有以下特点：128KB的可在系统编程/应用编程（ISP/IAP）Flash 程序存储器，4KB E2PROM，4KB SRAM，32个通用工作寄存器，53个通用I/O口，实时时钟计数器（RTC），4个带有比较模式灵活的定时器/计数器，2个可编程的USART接口，一个8为面向字节的TWI（I2C）总线接口，8通道单端或差分输入的10位ADC（其中一个差分通道为增益可调），可编程带内部振荡器的看门狗定时器，一个SPI接口，一个兼容IEEE 1149.1标准的JTAG接口（用于在线仿真调试和程序下载），6种可通过软件选择的节电模式。
2. ATMEGA128实验开发套件本实验开发套件包括：●测试通过的MEGA128实验板1块；●配套资料光盘1张；●AVR ISP并口下载线1条；●5110液晶模块1个；●遥控器1个；●USB ASP下载线（选配）；●AVR JTAGICE仿真器（选配）。
其中资料光盘的内容主要包括：●ATMEGA128实验开发板用户手册.pdf（本文档）；●AVR教程：⏹WINAVR 使用入门.pdf⏹AVR Studio 使用入门.pdf⏹AVR基本硬件线路设计与分析.pdf⏹芯艺的AVR_GCC教程.pdf⏹AVR的IO结构分析与范例.mht⏹AVR高速嵌入式单片机原理与应用●芯片手册（包括24C02、74HC595以及中文的I2C协议文档等内容）●开发工具软件；⏹AVR Studio V4.12；⏹WINAVR(GCC) 编译器；⏹IAR for AVR V4.10A；⏹并口下载工具PONYPROG V2.06；⏹ICCAVR 双龙提供；图3 新建工程对话框点击Next，进入第三步。
ATMEGA128手册笔记
P23 外部存储器接口有关该部分的内容还要看P308的外部数据存储器时序P33 系统时钟及其选项P46 系统控制和复位P51 看门狗定时器P81 I/O寄存器的说明P84 外部中断P86 8位定时器/计数器0P102 访问16位寄存器写16位寄存器，要先写高8位寄存器，读16位寄存器，先读低8位寄存器。
P106 定时器计数器的时钟源可以使用内部时钟源，也可以使用外部时钟源，由TCCRx控制寄存器B中的CSn2：CSn0定义，具体见P123 16位定时器计数P132 具有PWM功能的定时计数器2 目前不用看P145 输出比较调制器目前不用看P147 串行通讯接口SPI 没看P155 USART 支持4中工作模式：正常的异步模式，倍速的异步模式，同步主机模式，同步从机模式。
内部时钟可用于正常的异步模式、倍速的异步模式、同步主机模式三种，同步从机模式要使用外部时钟，由XCK引脚输入。
串口的初始化：包括波特率的设定，数据帧的设定，以及根据需要使能接受器和发送器，对于中端使能的串口操作，在初始化时首先要清零全局中断标志位(全局中断被屏蔽).P171 多处理器通讯模式目前没看P173 串口寄存器说明USART控制状态寄存器A---UCSRnAUPEn-------奇偶校验错误MPCMn---------多处理器通信模式USART控制状态寄存器B---UCSRnBTXCIEn-----发送结束中断使能UDRIEn----数据寄存器空中断使能UCSZn2-----设置数据帧包含数据长度USART控制状态寄存器C---UCSRnC0异步模式1同步模式UPMn1 UPMn000 0 禁止0 1 1 保留10 2 偶校验1 1 3 奇校验USBSn 停止位选择01bit12bitUCSZn2 UCSZn1 UCSZn0 字符长度0 0 0 0 5位0 0 1 1 6位0 1 0 2 7位0 1 1 3 8位1 1 1 7 9位P181 两线串行接口TWIP188 TWI寄存器说明比特率寄存器TWBR若SREG的I标志以及TWCR的TWIE标志也置位，TWI完成当前工作就会置位TWINT执行中断操作，进入中断程序后该位硬件不会自动清除，需要用软件写“1”来清0TWEA----使能应答TWEA置位后，出现如下的三个条件时发出ACK应答TWSTA-----start 状态位当CPU希望自己成为主机时需要置位TWSTA，发送start信号后软件必须清零TWSTA。
atmega328p使用手册
ATmega328P使用手册一、介绍1.1 ATmega328P的概述ATmega328P是Atmel推出的一款高性能、低功耗的8位微控制器，具有丰富的外设和强大的功能。
它采用了AVR RISC架构，以关键参数如指令执行速度、功耗和效率等方面进行优化。
ATmega328P通常被广泛应用在传感器节点、工业控制、消费类电子产品等领域。
1.2 ATmega328P的主要特性1）低功耗运行模式2）2K字节的闪存、1K字节的EEPROM和32字节的内部SRAM3）工作电压范围为1.8V到5.5V4）具有23个通用I/O引脚，其中包含6个模拟输入引脚5）8位定时/计数器，带有PWM和输入捕获功能6）内置的USART、SPI和I2C通信接口7）支持JTAG和自举加载器（bootloader）下载二、ATmega328P的引脚功能和管脚分配2.1 引脚功能描述ATmega328P共有28个引脚，其中23个是通用I/O引脚，5个是电源和接地引脚。
各引脚的功能和特性需要在具体的应用场景下进行合理分配和配置，以实现功能的最大化。
2.2 引脚管脚分配对于不同的应用需求，可以通过合理的引脚分配来满足设计的需求，例如将串行通信接口（UART）、模拟输入、PWM输出等功能合理分配到特定的引脚上，以满足不同场景下的要求。
三、ATmega328P的编程和调试3.1 编程工具的选择ATmega328P支持通过标准的In-System Programming（ISP）接口进行程序的烧录，可以选择相应的编程工具，如AVR ISP MkII、AVR Dragon或者Arduino等评台进行程序的开发和烧录。
3.2 调试工具的选择为了提高开发效率和保证程序的稳定性，通常需要选择合适的调试工具，例如JTAG ICE、AVR ONE!等工具进行程序的调试和性能优化。
四、ATmega328P的功能模块和应用4.1 闪存和EEPROM存储器ATmega328P内置2K字节的闪存和1K字节的EEPROM存储器，可以用于存储程序代码和数据，满足不同应用场景下的存储需求。
