美国哈曼dbx_AFS224+ 高级反馈抑制器调试说明
dbx PA数字声频处理器调试
再按NEXT PG键，进入Main Speaker主扬声器设置，旋转数据轮，按所用的扬声器型号选择。如果没有所用的型号，就选择最后的Custom即“用户”。
再一次次按NEXT PG键，就依次进入Sub Speaker低音扬声器和高、中、低音各通道功放型号及其输入电平设置。如果没有所用的型号，就选择最后的Custom，此时就没有输入电平设置项
二、使用方法
1、 选择程序[
打开电源后，旋转DATA数据轮选择程序。工厂程序FACT不一定符合需要，可在用户程序USER里按所需要的工作方式选择一个程序。
2、 系统设置[
按WIZARD键，灯亮，显示屏显示Sysrem Setup系统设置界面。按NEXT PG键或数据轮就进入Input Setup输入设置，旋转数据轮，选择MONO单声道或STEREO立体声输入。
再按NEXT PG键，出现以下界面：
按常规调反馈抑制器，直至固定陷波器F一个个依次变成蓝底白字就完成调试。
13、系统锁定和解锁[
按住WIZARD键开机，直到出现System Unlocked All User input will be accepted（系统未锁，接受全部用户输入）或System Locked No User input will be accepted（系统已锁，不接受用户输入），旋转数据轮选择系统锁定、不锁定或滤波器不锁定。
FEEDBACK 反馈抑制设置
COMP/LIMITER 压缩器或限幅器设置
DELAY 延时设置
PROGRAM 程序模式
UTILITY 多用途菜单
STORE 程序存储
dbx PA数字声频处理器简明使用方法
dbx PA数字声频处理器简明使用方法[一、前面板操作按钮PREV PG 前一页NEXT PG 下一页EQ 均衡器设置。
连续按时可选择输入部分的图示均衡GEQ和输出部分各通道的参量均衡PEQSUBHARMONIC 激励器设置XOVER 分频器设置FEEDBACK 反馈抑制设置COMP/LIMITER 压缩器或限幅器设置DELAY 延时设置PROGRAM 程序模式UTILITY 多用途菜单STORE 程序存储WIZARD “向导”设置，包括SYSTEM SETUP系统设置、AUTO EQ自动EQ和AFS自动反馈抑制二、使用方法1、选择程序[打开电源后，旋转DATA数据轮选择程序。
工厂程序FACT不一定符合需要，可在用户程序USER里按所需要的工作方式选择一个程序。
2、系统设置[按WIZARD键，灯亮，显示屏显示Sysrem Setup系统设置界面。
按NEXT PG键或数据轮就进入Input Setup输入设置，旋转数据轮，选择MONO单声道或STEREO立体声输入。
再按NEXT PG键，进入GEQ图示均衡设置,旋转数据轮设置为双单声道或立体声应用状态。
再按NEXT PG键，进入Main Speaker主扬声器设置，旋转数据轮，按所用的扬声器型号选择。
如果没有所用的型号，就选择最后的Custom即“用户”。
再一次次按NEXT PG键，就依次进入Sub Speaker低音扬声器和高、中、低音各通道功放型号及其输入电平设置。
如果没有所用的型号，就选择最后的Custom，此时就没有输入电平设置项全部设置好以后，再按NEXT PG键，就提示Load New Program加载新程序，这时按一下数据轮，显示Loading……，最后提示Program Loaded!程序已加载，系统设置完成，按PROGRAM 退出系统设置。
3、调整输入级系统均衡器（手动方式）按调试系统均衡的常规接好频谱仪。
按EQ键，灯亮，显示屏显示图示均衡界面,旋转数据轮选择ON。
DBX_AFS224中文操作
DBX AFS224双通道反馈抑制器简单操作1.反馈滤波点Setup Mode：首先进入设置模式，按住<channel ONE>的<Mode>键2秒后，直到指示灯由左向右亮齐，然后放开此键就可以进入设置模式.2.设置滤波总数：首先设置反馈的滤波总数，此时<Mode>按键的灯会变为黄色，其它<TYPE>键和<LIVE FILTER LIFT>键都会亮起；<TYPE>表示加/<LIVE FILTER LIFT>表示减；分别用这两个按键进行滤波总数的加减，批示灯分别指示滤波总数的多少.3.设置<Filters>固定滤波：在设置状态下，按<Mode>键灯变为绿色就可以进入固定滤波设置状态，<TYPE>表示加/<LIVE FILTER LIFT>表示减；分别用这两个按键进行滤波总数的加减，批示灯分别指示滤波总数的多少，剩余的滤波数就是<LIVE>的滤波数字.4.退出Setup Mode：按住<channel ONE>的<Mode>键2秒后，直到指示灯由左向右亮齐，然后放开此键就可以退出设置模式.5.使用Fixed和Live操作：Fixed设置测试要退出设置模式后，然后连接话筒进行固定测试；Live设置要在现场表演时才能捕捉反馈点.6.Type功能键：Type LED Q值Music High:Red(红灯)1/80th OctaveMusic Med:Yellow(黄灯)1/20th OctaveMusic Low:Green(绿灯)1/10th OctaveSpeech（人声）:Not Lit(不亮)1/5th Octave7.LIVE FILTER LIFT功能键：LED Lift TimeNot Lit(不亮)Lift OffGreen(绿灯)10SecondsYellow(黄灯)10MinutesRed(红灯)60Minutes8.Mode功能键：Fixed(固定滤波)：Green(绿灯)Live(移动滤波)：Red(红灯)（以上功能键在退出设置状态后，可以交叉选择使用）9.清除反馈滤波点：要清除现场的反馈滤波点，按住各通道的<Bypass>键2秒后，指示灯闪动后放开，就可清除所有的反馈滤波频点.（要设定有反馈滤波点后才可清除）10.面板锁定设置：要锁定面板按键进行锁机，按住<channel ONE>的<LIVE FILTER LIFT>键，等指示灯闪动全亮然后放开就可以锁定；解锁也是上述的同样操作.11.同步操作：最好的炒股软件双通道同步操作，按住<channel ONE>的<TYPE>键2秒后，指示灯闪动后放开，就可进入双通道同步操作状态；退出同步操作进入单步操作状态也是上述的同样操作.。

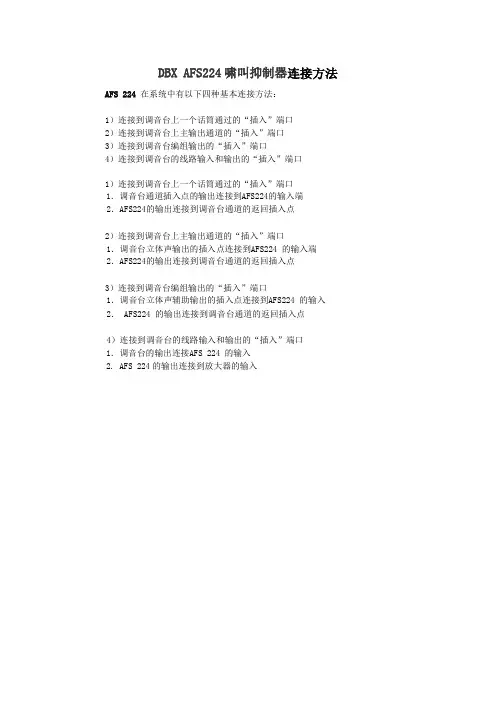

DBX AFS224啸叫抑制器连接方法
DBX AFS224啸叫抑制器连接方法AFS 224 在系统中有以下四种基本连接方法：
1）连接到调音台上一个话筒通过的“插入”端口
2）连接到调音台上主输出通道的“插入”端口
3）连接到调音台编组输出的“插入”端口
4）连接到调音台的线路输入和输出的“插入”端口
1）连接到调音台上一个话筒通过的“插入”端口
1．调音台通道插入点的输出连接到A FS224 的输入端
2．A FS224 的输出连接到调音台通道的返回插入点
2）连接到调音台上主输出通道的“插入”端口
1．调音台立体声输出的插入点连接到A FS224 的输入端2．A FS224 的输出连接到调音台通道的返回插入点
3）连接到调音台编组输出的“插入”端口
1．调音台立体声辅助输出的插入点连接到A FS224 的输入2． AFS224 的输出连接到调音台通道的返回插入点
4）连接到调音台的线路输入和输出的“插入”端口
1．调音台的输出连接A FS 224 的输入
2. AFS 224的输出连接到放大器的输入。
AFS224使用说明
AFS224使用说明安装建议只用于机架安装：把AFS224用提供的机架螺丝装入机架中。
装入机架时，应留有足够的散热通风空间（至少大于1U的空间高度，机器的高度小于1U）。
不要把AFS224安装在任何产生过大热量物体的上面或下面。
设备使用时的环境温度不应超过113ºF（45℃）。
虽然机器有抗射频和抗电磁干扰的屏蔽，但尽量避免安装在有极高射频电场和电磁干扰源的地方。
AFS224的基本连接AFS224有平衡输入和输出接口，他们可以与任何平衡或不平衡线路电平接口的装置连接。
参考下面步骤把AFS224连接到扩声系统。
•连接前关闭设备电源•把AFS224用提供的机架螺丝装入19英寸宽的标准机架中。
AFS224不能安装在任何产生过大热量物体的上面或下面。
设备使用时的环境温度不应超过113ºF（45℃）。
虽然机器有抗射频和抗电磁干扰的屏蔽。
但应尽量避免安装在有极高射频电场和电磁干扰的地方。
•按应用需要，通过XLR或1/4”TRS连接器与音频系统连接。
两种类型的输入、输出接口可用作平衡或不平衡连接。
同时使用多于一个平衡和不平衡线路输入，可引起相位抵消、内导体对地短路或损坏连接到AFS224的其他设备。
可以同时使用多于一个的输出，只要并联负载大于600欧姆。
•给AFS224加电。
把电源线连接到AFS224后面板上的电源插座中，再把电源线的插头插入远离音频线路的电源插座中。
打开或关闭机器的电源开关。
由于AFS224消耗的功率很少，因此机器可以连续地打开。
AFS224后面板•电源线连接口：交流电源连接到AFS224•输入连接器：提供两种类型的输入连接器。
带锁定的母的XLR型连接器和1/4” (TRS)话筒插口连接器。
处理器可接受的最大输入电平为+20dBu (ref：0.775vrms)。
•工作电平开关：此按键选择+4dBu或-10dBv的工作电平。
•输出连接器：提供两种类型的输出连接器：公的XLR连接器和1/4” (TRS)话筒插口AFS224前面板•输入电平指示：AFS224由4个LED发光管组成的输入电平指示，指示范围为-10dBu到+18dBu。
dbx PA处理器简明使用方法

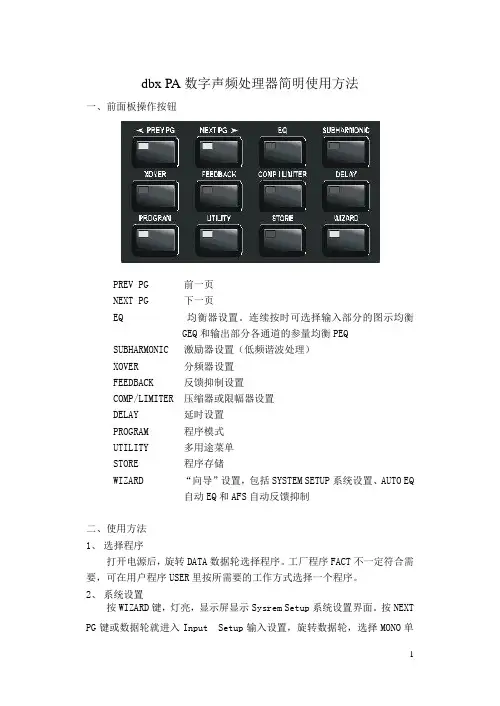

dbx PA数字声频处理器简明使用方法一、前面板操作按钮PREV PG 前一页NEXT PG 下一页EQ 均衡器设置。
连续按时可选择输入部分的图示均衡GEQ和输出部分各通道的参量均衡PEQSUBHARMONIC 激励器设置（低频谐波处理）XOVER 分频器设置FEEDBACK 反馈抑制设置COMP/LIMITER 压缩器或限幅器设置DELAY 延时设置PROGRAM 程序模式UTILITY 多用途菜单STORE 程序存储WIZARD “向导”设置，包括SYSTEM SETUP系统设置、AUTO EQ自动EQ和AFS自动反馈抑制二、使用方法1、选择程序打开电源后，旋转DATA数据轮选择程序。
工厂程序FACT不一定符合需要，可在用户程序USER里按所需要的工作方式选择一个程序。
2、系统设置按WIZARD键，灯亮，显示屏显示Sysrem Setup系统设置界面。
按NEXT PG键或数据轮就进入Input Setup输入设置，旋转数据轮，选择MONO单声道或STEREO立体声输入。
再按NEXT PG键，进入GEQ图示均衡设置,旋转数据轮设置为双单声道或立体声应用状态。
再按NEXT PG键，进入Main Speaker主扬声器设置，旋转数据轮，按所用的扬声器型号选择。
如果没有所用的型号，就选择最后的Custom即“用户”。
再一次次按NEXT PG键，就依次进入Sub Speaker低音扬声器和高、中、低音各通道功放型号及其输入电平设置。
如果没有所用的型号，就选择最后的Custom，此时就没有输入电平设置项。
全部设置好以后，再按NEXT PG键，就提示Load New Program加载新程序，这时按一下数据轮，显示Loading……，最后提示Program Loaded!程序已加载，系统设置完成，按PROGRAM退出系统设置。
3、调整输入级系统均衡器（手动方式）按调试系统均衡的常规接好频谱仪。
按EQ键，灯亮，显示屏显示图示均衡界面,旋转数据轮选择ON。
dbx PA数字声频处理器简明使用方法

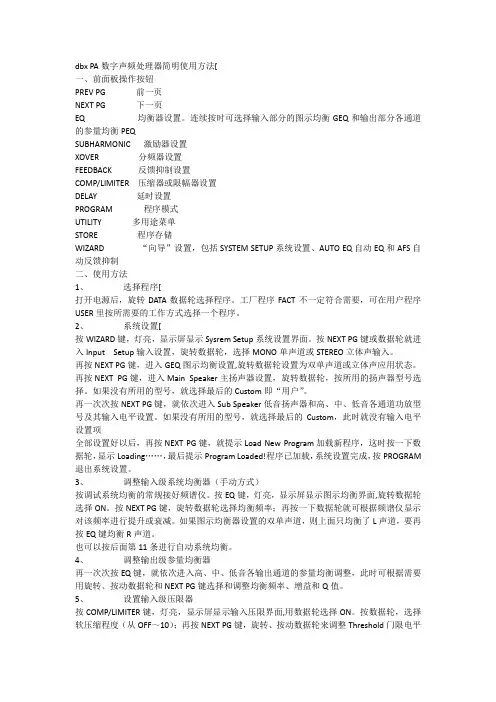

dbx PA数字声频处理器简明使用方法[一、前面板操作按钮PREV PG 前一页NEXT PG 下一页EQ 均衡器设置。
连续按时可选择输入部分的图示均衡GEQ和输出部分各通道的参量均衡PEQSUBHARMONIC 激励器设置XOVER 分频器设置FEEDBACK 反馈抑制设置COMP/LIMITER 压缩器或限幅器设置DELAY 延时设置PROGRAM 程序模式UTILITY 多用途菜单STORE 程序存储WIZARD “向导”设置，包括SYSTEM SETUP系统设置、AUTO EQ自动EQ和AFS自动反馈抑制二、使用方法1、选择程序[打开电源后，旋转DATA数据轮选择程序。
工厂程序FACT不一定符合需要，可在用户程序USER里按所需要的工作方式选择一个程序。
2、系统设置[按WIZARD键，灯亮，显示屏显示Sysrem Setup系统设置界面。
按NEXT PG键或数据轮就进入Input Setup输入设置，旋转数据轮，选择MONO单声道或STEREO立体声输入。
再按NEXT PG键，进入GEQ图示均衡设置,旋转数据轮设置为双单声道或立体声应用状态。
再按NEXT PG键，进入Main Speaker主扬声器设置，旋转数据轮，按所用的扬声器型号选择。
如果没有所用的型号，就选择最后的Custom即“用户”。
再一次次按NEXT PG键，就依次进入Sub Speaker低音扬声器和高、中、低音各通道功放型号及其输入电平设置。
如果没有所用的型号，就选择最后的Custom，此时就没有输入电平设置项全部设置好以后，再按NEXT PG键，就提示Load New Program加载新程序，这时按一下数据轮，显示Loading……，最后提示Program Loaded!程序已加载，系统设置完成，按PROGRAM退出系统设置。
3、调整输入级系统均衡器（手动方式）按调试系统均衡的常规接好频谱仪。
按EQ键，灯亮，显示屏显示图示均衡界面,旋转数据轮选择ON。
DBX_AFS224_简易操作手册
dbx AFS224 双通道反馈抑制器 简易操作手册安恒利（国际）有限公司dbx AFS224 简易操作手册2004-7-23dbx AFS224 创新的技术在过去，10 段和 12 段的反馈抑制器已经成为一个工业标准，而 dbx 的工程师们最新设计的 AFS224 反馈抑制器采用 dbx 专利的 AFSTM 反馈抑制技术， 使每通道拥有 24 段滤波点， 每个滤波点可狭 窄到 1/80 倍频程，将此标准提升到一个新的高度。
dbx AFS224 技术特性dbx 专利AFSTM反馈抑制技术 2×24 段可编程滤波点 两通道可独立处理反馈抑制 实时和固定两种抑制模式可选 实时滤波点可选保留时间 四种滤波点类型 XLR 或 TRS 电子平衡输入输出-1-dbx AFS224 简易操作手册2004-7-23全新的dbx AFSTM算法，采用极其狭窄的滤波器抑制反馈以 保证不损失音频信号1/3 octave EQVSdbx AFSTMBehringer notchVSdbx AFSTM-2-dbx AFS224 简易操作手册2004-7-23快速操作指南INPUT LEVEL 输入电平指示 BYPASS 旁路按钮 FILTERS 滤波器使用状况指示灯TYPE 滤波器类型选择按钮LIVE FILTERLIFT 实时滤波点释放时间选择按钮MODE 固定/实时滤波器切换按钮注：DBX AFS224 为双通道反馈抑制器，第一排为通道 1，第二排为通道 21. 准备工作（滤波点预置）A.设置总滤波点数量黄 色a)按住通道 1 的<MODE>按钮约 3 秒种，直到 FILTERS 的指示灯从左到右的闪亮。
此时<MODE>按钮显示为黄 色，表示进入了总滤波点数量设置模式。
b)通过<TYPE>和<LIVE FILTER LIFT>按钮进行数量的减和加，来 设置总滤波点的数量。
反馈抑制器的调试方法
一、反馈抑制器的作用既然要了解反馈抑制器的作用，我们当然有必要了解下声反馈的产生和声反馈的抑制方法。
（一）、声反馈的产生我想作为我们音响师来说，最令我们头痛的就是声反馈问题了，而声反馈产生的原因又是多种多样的，大体上导致音响系统中产生声反馈的原因主要有以下3种：1、第一个是由拾音器产生的：也就是话筒拾取的声音经过扬声器发出来之后，这种声音又通过扬声器的直接或间接辐射再一次进入话筒，如此话筒和扬声器之间就会形成了一个环路。
当这种信号被不断的循环放大，超出了一定范围，产生了正反馈并形成振荡，这样声反馈就产生了。
实际上一套音响系统能发出的音量是有一定限制的，就像一个气球要是给它吹太多的气它就会爆炸一样，我们也不可能给一套音响系统无限制的增加音量而不产生问题。
2、第二个是系统内部出现的声反馈：一般是由效果通道引发的。
比如在一个调音台里我们从AUX 1-2发送信号给效果器，经过效果器处理后假如输出了2路信号输入到了调音台的23-24路，那么此时23-24两个通道中的AUX 1-2旋钮就不要再打开了，否则刚才经过效果器处理后的信号就又流回到了效果器里，如此AUX和效果器之间就又形成了一个循环，当环路电平增益超出了一定范围，这样也会产生声反馈。
3、第三个原因是乐队乐器产生的声反馈：一般出现在电吉他和电贝司上，因为这两种乐器里面也装有拾音器，自然也有可能产生声反馈。
通常情况是在此乐器无人操作时，而此乐器的音量又正常的通过了扬声器，没有关掉，此时受扬声器所发出音量的震动，在某些频率上产生了频率共振，当超出一定范围时，也会产生声反馈。
因此当乐队乐器在无人操作时，我们应该把相关乐器的音量关掉，一个可以减少噪音，一个就是避免声反馈。
（二）、声反馈的抑制方法1、最早处理声反馈的方法是采用移频器,就是把将要产生声反馈的频率点移开一些，以达到避免声反馈的目的。
但采用此方法会严重的损害音质，因此现在已经很少使用。
2、后来音响工作者经常使用多段模拟房间均衡器来抑制声反馈，但是由于模拟房间均衡器的可调频率点是固定不变的，当对某一频率进行大幅度调整时，也会严重影响临近的频率点，如315Hz频率处出现了声反馈，我们对其衰减了9dB，如此大的调整势必影响到了与它相邻的250Hz和400Hz 的频率特性；再一个现在使用的多段模拟房间均衡器的倍频程一般也是固定的，通常为三分之一倍频程，这样只能是进行宽频带的而不是较窄频带的调整。
dbx_afs224_说明书
双通道高级反馈抑制器用户手册dbx 专业产品AFS 224 双通道高级反馈抑制器用户手册目录AFS 224 的特性-----------------------------------------------------------------------------------------------2服务联系信息--------------------------------------------------------------------------------------------------3 保证--------------------------------------------------------------------------------------------------------------3 安装建议--------------------------------------------------------------------------------------------------------4 基本连接--------------------------------------------------------------------------------------------------------4 后面板连接-----------------------------------------------------------------------------------------------------5 前面板连接-----------------------------------------------------------------------------------------------------5 用户设置--------------------------------------------------------------------------------------------------------6 应用-------------------------------------------------------------------------------------------------------------10 方框图----------------------------------------------------------------------------------------------------------14 技术规格-------------------------------------------------------------------------------------------------------15安恒利（国际）有限公司2004.4序祝贺您选择dbx AFS 224 专业产品。
Dbx-中文说明书
dbx专业音响产品DriveRack TM PA系统的完全均衡和扬声器控制系统用户手册DriveRack PA目录引言---------------------------------------------------------------30.1 Drive Rack TM PA说明---------------------------------------------30.2 服务联系信息---------------------------------------------------40.3 保证-----------------------------------------------------------4第一节启动-------------------------------------------------------61.1 后面板连接-----------------------------------------------------61.2 前面板---------------------------------------------------------61.3 快捷启动-------------------------------------------------------8第二节编辑功能-------------------------------------------------162.1 基本领航方式--------------------------------------------------162.2 按键配置纵览--------------------------------------------------162.3 EQ部分领航（GEQ／PEQ）----------------------------------------17 2.4 分谐波合成器领航----------------------------------------------172.5 电子分频器领航----------------------------------------------182.6 反馈抑制器领航----------------------------------------------18 2.7 压缩/限幅器领航--------------------------------------------19 2.8 扬声器延时调整领航--------------------------------------------19 2.9 多用途领航----------------------------------------------------202.10 奇才程序领航-------------------------------------------------20第三节Drive Rack PA运行---------------------------------------22 3.1 程序定义------------------------------------------------------223.2 工厂程序领航--------------------------------------------------223.3 工厂程序编辑--------------------------------------------------23第四节详细参数-------------------------------------------------25 4.1 前置分频的图像式EQ--------------------------------------------25 4.2 先进的反馈抑制器-----------------------------------------------25 4.3 分谐波合成器---------------------------------------------------27 4.4 分频器------------------------------------------------------274.5 后置分频的参数PEQ-------------------------------------------28 4.6 压缩器／限幅器----------------------------------------------294.7 扬声器延时调整----------------------------------------------31第五节应用指南----------------------------------------------335.12×6 分频器----------------------------------------------335.22×5分频器-----------------------------------------------345.32×4分频器-----------------------------------------------355.42×3分频器-----------------------------------------------35附录-----------------------------------------------------------37A.1 重新设置工厂程序-------------------------------------------37A.2 快捷键的选择-----------------------------------------------37A.3 技术特性---------------------------------------------------38A.4 自动EQ的最佳点--------------------------------------------39A.5 分频器图形-------------------------------------------------40A.6 方框图-----------------------------------------------------41A.7 程序表／扬声器调整／功率放大器调整-------------------------42 A.8 系统设置和增益结构-----------------------------------------43Dbx专业产品登记卡----------------------------------------------46引言用DriveRack TM PA的全部均衡和扬声器控制系统把PA系统驱动到完全新的表演水平。
