气力输送就是一种利用空气（或者其它气体）流作为输送动力，在管道中搬运粉粒状固体物料的方法。
物料在管道中的流动状态实际上很复杂，主要随气流速度及气流中所含物料量和物料本身料性等的不同而显著变化。
气力输送系统大体可以分为低压系统和高压系统。
低压系统（稀相系统）又分为正压与负压两种，系统输送速度高，料气比低，一般采用旋转阀下料，鼓风机提供气源的组合，起始速度一般为12M/S，末端速度为25M/S，输送压力一般为0.1MPA左右，末端压力接近为零。
高压系统（密相系统），通常即指正压浓相系统。
这些系统使用气体压力高于0.1Mpa，输送压力较高，主要是通过静压输送，输送速度低。
这种系统典型的特点：固气比高，启始速度为1m/s左右，末端速度低于12m/s, 输送管线的压力在初段一般为0.3Mpa,在末端侧接近大气压力。
一般用空压机作为动力源。
气力输送的优点：
1.输送管道能灵活地配置，从而使工厂生产工艺流程合理；
2.输送系统完全封闭，粉尘飞扬和逸出少，可以实现环境卫生；
3.运动零部件少，维修保养方便，易于实现自动化；
4.散料输送效率高，降低了包装和装卸、运输费用；
5.能避免被输送物料的受潮，污损和混入其它杂质，从而保证了输送质量；
6.在输送过程中可同时实现多种工艺操作过程，如混合、粉碎、分级、干燥、冷却、除尘等化学反应；
7.可将由数点集中的物料送往一处或由一处分散往数点的远距离操作；
正压稀相气力输送
负压稀相气力输送
密相气力输送。

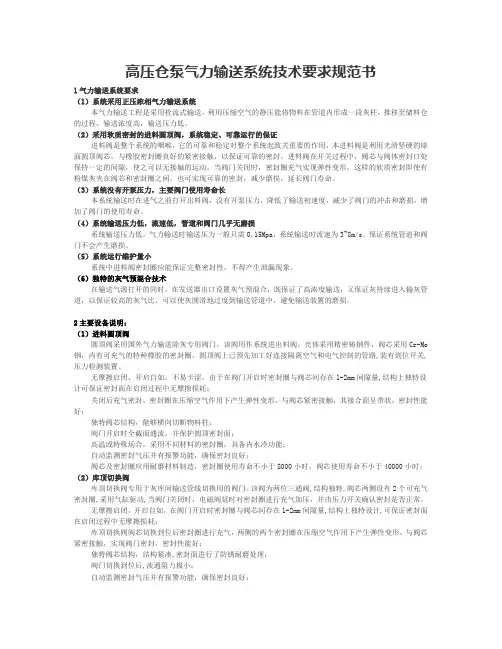

顺天粉体输送高压仓泵气力输送系统技术要求规范书
高压仓泵气力输送系统技术要求规范书1气力输送系统要求（1）系统采用正压浓相气力输送系统本气力输送工程是采用栓流式输送，利用压缩空气的静压能将物料在管道内形成一段灰柱，推移至储料仓的过程，输送浓度高，输送压力低。
（2）采用软质密封的进料圆顶阀，系统稳定、可靠运行的保证进料阀是整个系统的咽喉，它的可靠和稳定对整个系统起致关重要的作用，本进料阀是利用光滑坚硬的球面圆顶阀芯，与橡胶密封圈良好的紧密接触，以保证可靠的密封。
进料阀在开关过程中，阀芯与阀体密封口处保持一定的间隙，使之可以无接触的运动。
当阀门关闭时，密封圈充气实现弹性变形，这样的软质密封即使有粉煤灰夹在阀芯和密封圈之间，也可实现可靠的密封，减少磨损，延长阀门寿命。
（3）系统没有开泵压力，主要阀门使用寿命长本系统输送时在进气之前打开出料阀，没有开泵压力，降低了输送初速度，减少了阀门的冲击和磨损，增加了阀门的使用寿命。
（4）系统输送压力低，流速低，管道和阀门几乎无磨损系统输送压力低，气力输送时输送压力一般只需0.15Mpa，系统输送时流速为3~8m/s。
保证系统管道和阀门不会产生磨损。
（5）系统运行维护量小系统中进料阀密封圈应能保证完整密封性，不得产生泄漏现象。
（6）独特的灰气预混合技术在输送气源打开的同时，在发送器出口设置灰气预混合，既保证了高浓度输送，又保证灰持续进入输灰管道，以保证较高的灰气比，可以使灰圆滑地过度到输送管道中，避免输送装置的磨损。
2主要设备说明：（1）进料圆顶阀圆顶阀采用国外气力输送除灰专用阀门，该阀用作系统进出料阀，壳体采用精密铸钢件，阀芯采用Cr-Mo 钢，内有可充气的特种橡胶的密封圈，圆顶阀上已预先加工好连接隔离空气和电气控制的管路,装有到位开关,压力检测装置。
无摩擦启闭，开启自如，不易卡涩，由于在阀门开启时密封圈与阀芯间存在1-2mm间隙量,结构上独特设计可保证密封面在启闭过程中无摩擦损耗；关闭后充气密封，密封圈在压缩空气作用下产生弹性变形，与阀芯紧密接触，其接合面呈带状，密封性能好；独特阀芯结构，能够横向切断物料柱；阀门开启时全截面通流，并保护圆顶密封面；高温或特殊场合，采用不同材料的密封圈，具备内水冷功能；自动监测密封气压并有报警功能，确保密封良好；阀芯及密封圈应用耐磨材料制造，密封圈使用寿命不小于8000小时，阀芯使用寿命不小于40000小时; （2）库顶切换阀库顶切换阀专用于灰库间输送管线切换用的阀门。
气力输送系统介绍
气力输送系统介绍气力输送是一项综合性技术，它涉及流体力学、材料科学、自动化技术、制造技术等领域，属输送效率高、占地少、经济而无污染的高新技术项目。
随着我国经济的快速发展，各行各业的生产也在不断扩大，有些行业如火力发电厂、化工厂、水泥厂、制药厂、粮食加工厂等的一些原材料、粉粒料在输送生产工程中产生的环境污染越来越得到广泛的重视。
气力输送技术于是得到了逐步的推广。
气力输送是清洁生产的一个重要环节，它是以密封式输送管道代替传统的机械输送物料的一种工艺过程，是适合散料输送的一种现代物流系统。
将以强大的优势取代传统的各种机械输送。
气力输送系统具有以下特点：◆气力输送是全封闭型管道输送系统◆布置灵活◆无二次污染◆高放节能◆便于物料输送和回收、无泄漏输送◆气力输送系统以强大的优势。
将取代传统的各种机械输送。
◆计算机控制，自动化程度高气力输送形式：◆气力输送系统按类型分：正压、负压、正负压组合系统◆正压气力输送系统：一般工作压力为0.1～0.5MPa◆负压气力输送系统：一般工作压力为-0.04～0.08 MPa◆按输送形式分：稀相、浓相、半浓相等系统。
气力输送系统功能表:常见适合气力输送物料可以气力输送的粉粒料品种繁多，每种物料的料性对气力输送装置的适合性和效率都有很大的影响。
因此在选定输送装置前要先对物料进行性能测定。
现在常见适合气力输送物料示例如下：浓相气力输送系统浓相气力输送系统根据国外先进技术及经验，结合科学实验，经过数年实践，被确认为是一种既经济又可靠的气力输送系统。
该系统输送灰气比高，耗气量少，输送速度低，有效降低管道磨损。
该系统主要由压缩空气气源，发送器、控制柜、输送管、灰库五大部分。
1、压缩空气气源：由空气压缩机、除油器、干燥器、储气罐及管道组成，主要为发送器及气控元件提供高质量的压缩空气。
2、发送器：器集灰斗的飞灰，经流化后通过输送管道送至灰库。
3、控制柜：以电脑集中控制各种机械元件动作，并附有手动操作机构。
各种气力输送系统
气力输送系统形式
工作特点
应用场合
正压浓相输送并配以文丘利环隙补气技术使得输送更为
顺畅
1.输送物料种类广
2.能够长距离输送
3.可以一点向多
点输送
气力输送系统形式
工作特点
应用场合
压缩空气以脉动状进入管道使得呈脉冲正压浓相低速输送形式
1.输送易碎和易磨
损物料
2.可以一点向多点
输送
气力输送系统形式
输送
气力输送系统形式
工作特点
应用场合
物料通过高速螺旋送到混合室，再应用文丘利技术使物料进入携带气流实现输送
1.有连续输送要求的
2.输送距离较短
3.输送量较大
4.输送大块状物料
5.可以一点向多点
输送
气力输送系统形式
工作特点
应用场合
用负压来吸送物料，属于稀相输送
1.有连续输送要求的
2.输送距离较短
3.输送量较大
4.可以多点向一点
输送
气力输送系统形式
工作特点
应用场合
物料在有透气层斜槽上面随气流下滑输送
1.有连续输送要求的
2.输送距离较短
3.输送量较大
4.可以一点向一点Leabharlann 输送工作特点应用场合
压缩空气沿着输送管道分别可控地注入使之成为超浓相低速输送
1.可以输送几乎所
有的粉粒料
2.能够长距离输送
3.可以一点向多点
输送
4.可以在满管的状
况下启动
气力输送系统形式
工作特点
应用场合
通过两台仓泵交替地对混料室供料，再应用文丘利技术使物料落入携带气流实现输送
1.输送物料种类广

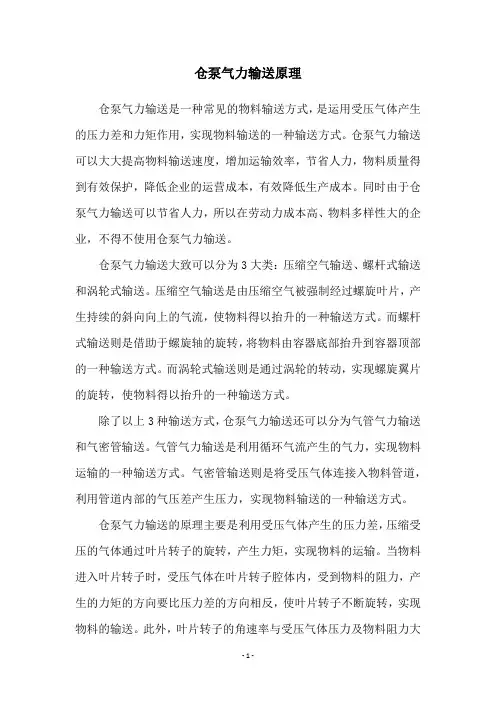

仓泵气力输送原理
