红外倒车雷达原理

红外倒车雷达原理

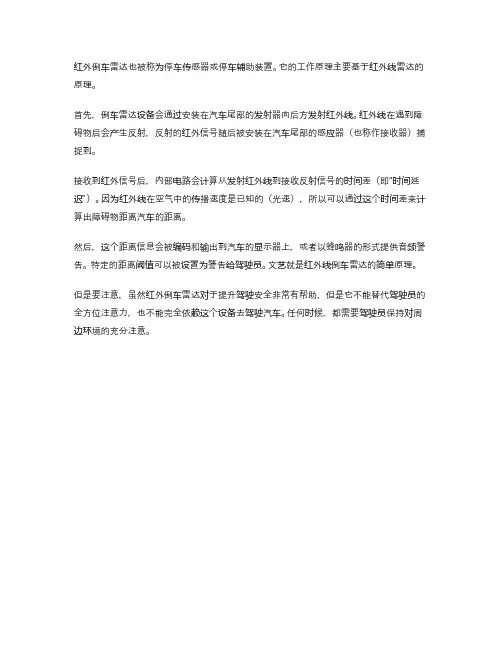

红外倒车雷达也被称为停车传感器或停车辅助装置。

它的工作原理主要基于红外线雷达的原理。

首先,倒车雷达设备会通过安装在汽车尾部的发射器向后方发射红外线。

红外线在遇到障碍物后会产生反射,反射的红外信号随后被安装在汽车尾部的感应器(也称作接收器)捕捉到。

接收到红外信号后,内部电路会计算从发射红外线到接收反射信号的时间差(即“时间延迟”)。

因为红外线在空气中的传播速度是已知的(光速),所以可以通过这个时间差来计算出障碍物距离汽车的距离。

然后,这个距离信息会被编码和输出到汽车的显示器上,或者以蜂鸣器的形式提供音频警告。

特定的距离阈值可以被设置为警告给驾驶员。

文艺就是红外线倒车雷达的简单原理。

但是要注意,虽然红外倒车雷达对于提升驾驶安全非常有帮助,但是它不能替代驾驶员的全方位注意力,也不能完全依赖这个设备去驾驶汽车。

任何时候,都需要驾驶员保持对周边环境的充分注意。

红外反射式倒车雷达的设计与制作

红外反射式倒车雷达的设计与制作

红外反射式倒车雷达的设计与制作
1.器材准备:需要准备的器材包括红外线传感器、超声波发射器和接收器、控制模块、显示装置以及适配电源等。

可以根据需求选择合适的品牌和型号。

2.设计电路:根据红外线传感器的规格,设计合适的电路,电路的设计包括信号放大、滤波和数字转换等模块。

同时,需要设计合适的控制模块来接收传感器的数据并进行处理。

3.放置传感器:根据车辆的后方安装传感器,一般来说,需要安装4个传感器,分别对应车辆四个角落的位置。

传感器一般放置在车辆后部的保险杠上,需要保证传感器能够正常工作并不受到外界的遮挡。

4.连接线路:将传感器与控制模块连接起来,根据设计电路连接相应的引脚。

5.安装显示装置:将显示装置安装在车内的合适位置,一般可以选择仪表盘上方的位置或者中控台等位置。

显示装置可以选择数字显示屏或者液晶显示屏,根据个人需求选择合适的产品。

6.调试与测试:完成安装后,对整套系统进行调试与测试。

可通过软件控制来模拟障碍物距离的变化,观察显示装置的反应是否正常。

7.优化与改进:根据实际测试结果,对系统进行优化与改进。

可以通过增加传感器的数量或者增加其他功能来提高系统的性能。

8.故障排除与维护:如果在使用过程中发生故障,需要进行相应的排查与维修工作。

定期对系统进行保养与检查,确保系统的正常运行。

总的来说,红外反射式倒车雷达的设计与制作需要对电路设计有一定的了解,同时也需要对传感器的工作原理和数据处理有所了解。

通过合理的安装和调试,可以实现倒车辅助功能,提高驾驶的安全性和便利性。

电子工艺实习红外倒车雷达出现现象原因分析解决措施及效果

电子工艺实习红外倒车雷达出现现象原因分析解决措施及效果

电子工艺实习红外倒车雷达出现现象原因分析解决措施及效果
红外倒车雷达出现现象的原因可能有以下几种:
1. 红外传感器灵敏度降低:长时间使用或遇到恶劣环境导致红外传感器受损或灰尘、污垢覆盖,使得传感器的灵敏度降低。

2. 电源供电问题:检查红外倒车雷达的电源线是否连接良好,确保正常的电源供应。

3. 线路连接松动或损坏:检查红外倒车雷达的线路连接是否紧固,排查线路是否有损坏。

4. 外界干扰:某些电子设备(如雷达、无线电、手机等)或其他红外信号源发出的信号可能会干扰红外倒车雷达的正常工作。

针对这些问题,可以采取以下解决措施并评估效果:
1. 清洁传感器:使用清洁布或软毛刷轻轻清除红外传感器表面的灰尘和污垢,保持传感器的清洁。

2. 更换损坏的传感器或线路:如果检查发现传感器或线路存在损坏,及时更换或修复。

3. 寻找干扰源并避开:观察是否有其他电子设备干扰红外倒车雷达的正常工作,尽可能避开干扰源或调整雷达安装位置。

4. 请专业技术人员检修:如果以上措施无法解决问题,建议寻求专业技术人员的帮助,进行更深入的排查和修复。

注意:以上建议仅供参考,具体解决措施和效果可能需要根据具体情况而定。

在进行任何修理或调试之前,请确保自身具备相关技能和安全意识,或寻求专业技术人员的协助。

红外对射红外倒车资料

红外对射红外倒车资料

红外对射提示/红外倒车雷达测距项目介绍本红外对射提示/红外倒车雷达测距具有电路结构简单、成本低、电路工作稳定的特点,广泛应用于各种测距场合。

电路使用红外发射管和红外接收管作为传感器件,电路的核心元件包括NE555和运放LM324。

NE555构成多谐振振荡电路发射红外波信号,LM324主要用来放大红外接收信号和构成电压比较器电路,发光二极管用来指示倒车距离范围。

项目目标1.了解红外对射的工作原理。

2.学会识读红外对射电路原理图、安装图。

3.掌握红外对射电路安装工艺。

4.掌握红外对射测量和调试技能。

项目实施(一)红外对射电路1.红外对射电路原理图图1-1 电路原理图2.电路核心元件介绍(1)红外发射和接收管红外发射管也称红外线发射二极管,属于二极管类。

它是可以将电能直接转换成近红外光(不可见光)并能辐射出去的发光器件,主要应用于各种光电开关及遥控发射电路中。

红外线发射管的结构、原理与普通发光二极管相近,只是使用的半导体材料不同。

红外发光二极管通常使用砷化镓(GaAs)、砷铝化镓(GaAlAs)等材料,采用全透明或浅蓝色、黑色的树脂封装。

红外接收管就是将光信号(不可见光)转换成电信号一般是接收、放大、解调一体头,红外信号经接收管解调后,数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上,单片机解码时,通常将接收头输出脚连接到单片机的外部中断,结合定时器判断外部中断间隔的时间从而获取数据。

重点是找到数据“0”与“1”间的波形差别。

(2)集成电路NE555555集成电路是一种模拟电路和数字电路相结合的中规模集成器件,它性能优良,适用范围很广,外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器,以及不需外接元件就可组成施密特触发器。

因此555集成块被广泛应用于脉冲波形的产生与变换、测量与控制等方面。

图1-2 555集成电路引脚排列和实物图(1)接地GND:地线,通常被连接到电路共同接地。

红外倒车雷达个人总结体会

红外倒车雷达个人总结体会

红外倒车雷达个人总结体会本周我们主要的任务也就是电子工艺实习。

五天过去后,一周的实习终于圆满的画上了句号。

在这次的课程设计中,我明白了红外倒车雷达的构成以及其工作原理,并且深入理解了集成运算放大器的作用。

周一老师把每个实验大致介绍了一下,便让我们一直开始行动了。

但是我和我的小伙伴一直纠结于到底在做哪一个实验,实验一、实验十五每一个都研究好久,但最后都被我们pass了,总觉得这俩很难。

实验十五各个器件没有数据,不好调试,并且最后焊接出来的板子可能会报废;实验一的小车不好平衡什么的,并且也有人说实验一是最难的一个实验,一直在纠结啊纠结啊,一上午就那样过去了!!没有不冒风险就能克服的风险,毕竟万事开头难嘛。

下午开始着手开始用Proteus画图了,但是找了老半天连器件都找不全,更不要说画图了,当时可崩溃。

因为每个人都是刚接触一个全新的事物了,什么都是未知的,总被表面的困难所吓倒。

当时唯一想的就是随缘吧,干一步是一步吧。

原理图灯泡一直就是不亮,明明看着和也做这个实验的那组原理图一模一样可是他就是不亮。

画了PCB 才觉得我们EDA上的那五个PCB一点都不难。

当然在画它的时候,也找到了以后画这类图的时候,VCC和GND这两条线最好放到最后在连,会省了好多麻烦。

焊接板子的时候也是在考察一个人的细心程度啊,手一直在抖,还时不时地被烧焦的气味所影响着,怕我们一不小心,这个板子就真的报废了。

但是当我们的板子插到实验箱上,实验现象出来的那一刻,内心的激动不言而喻。

总而言之,为了这个课题的顺利进行,对模拟电路课程进行了复习,对一些基本电路形式有了更加深刻的印象,还翻阅了大量的参考资料,对NE5555及LM324芯片的结构和功能有了较为清晰的认识,也基本掌握了LM324芯片的几种基本使用方式。

其次,我认为本次课程设计中,我最大的收获就是清醒地认识到了细节的重要性,在调试过程中多次出现问题,基本都是源于线路连接不认真和还有对实际操作不熟练。

红外倒车雷达实验报告

红外倒车雷达实验报告

红外倒车雷达实验报告红外倒车雷达实验报告一、引言近年来,随着汽车数量的快速增长,交通事故频繁发生,特别是倒车事故的发生率居高不下。

为了解决这一问题,红外倒车雷达应运而生。

本实验旨在通过对红外倒车雷达的实验研究,探究其在倒车过程中的可行性和效果。

二、实验目的1. 了解红外倒车雷达的工作原理和组成结构。

2. 探究红外倒车雷达在不同距离和角度下的探测效果。

3. 分析红外倒车雷达在实际倒车场景中的应用前景。

三、实验方法1. 实验器材和材料:红外倒车雷达、倒车车辆、测距仪、计时器等。

2. 实验步骤:a. 将红外倒车雷达安装在倒车车辆后方,确保其与地面平行。

b. 将测距仪放置在倒车车辆后方,用于测量不同距离下的探测效果。

c. 在不同距离和角度下,将倒车车辆向后倒车,记录红外倒车雷达的探测时间和准确度。

d. 分析实验数据,得出结论。

四、实验结果与分析1. 实验结果:a. 在实验中,我们分别选择了距离为1米、2米和3米的位置进行测试,记录了红外倒车雷达的探测时间和准确度。

b. 实验结果表明,红外倒车雷达在距离1米以内的探测效果较好,准确度高,探测时间短。

c. 随着距离的增加,红外倒车雷达的探测时间逐渐延长,准确度有所下降。

2. 结果分析:a. 红外倒车雷达采用红外线辐射技术,能够实时感知车辆周围的障碍物,从而提供及时的警示和避免碰撞。

b. 由于红外线的传播速度有限,随着距离的增加,探测时间也会相应延长。

c. 实验结果表明,在距离1米以内的情况下,红外倒车雷达能够提供准确的探测结果,能够有效辅助驾驶员进行倒车操作。

五、实验结论通过本次实验,我们得出了以下结论:1. 红外倒车雷达在倒车过程中具有较高的可行性和有效性。

2. 在距离1米以内的情况下,红外倒车雷达能够提供准确的探测结果,能够有效辅助驾驶员进行倒车操作。

3. 随着距离的增加,红外倒车雷达的探测时间会相应延长,准确度有所下降,因此在实际使用中需要谨慎操作。

六、实验意义与应用前景红外倒车雷达作为一种智能辅助驾驶设备,具有重要的意义和广阔的应用前景:1. 提高驾驶安全性:红外倒车雷达能够及时感知车辆周围的障碍物,避免倒车事故的发生,提高驾驶安全性。

红外线反射式倒车防撞报警器_2009.10

红外线反射式倒车防撞报警器_2009.10

红外线反射式倒车防撞报警器红外线倒车防撞电路安装在车辆尾部保险杠上,当车辆倒车遇到障碍物时,防撞报警器发出声光警示信号,可防止倒车时发生碰撞事故。

红外线反射式倒车防撞报警器电路组成如图6-50 所示。

电路工作原理分析红外线反射式倒车防撞报警器电路由红外信号发射器,红外信号接收及信号处理电路和声光警示电路组成。

锁相环音频译码器LM567 与红外发射管LED1 、LED2 组成红外信号发射电路。

在同一电路内由光敏三极管PH2025 组成红外反射信号接收器。

LM567 为红外发射信号的调制器兼接收信号的接收与解调器,经接收解调后的信号由⑧脚输出,其输出控制信号的形式为低电平。

时基集成电路NE555 与R6 、R7 及C7 组成一个多谐振荡器,发光二极管LED3 、蜂鸣器及VT3 、指示灯等元器件组成了声光警示电路。

车辆倒车时,本电路的电源被接通,LM567⑤脚输出的频率为20kHz 的脉冲信号,经VT1 放大后驱动LED1 ,LED2 发出经调制的红外信号,当红外接收管VT2 没有接收到红外信号时,LM567的⑧脚输出高电平,使得NE555 的复位端④脚也为高电平,由NE555等元器件组成的多谐振荡器起振,发光二极管LED3 闪烁发光,蜂鸣器随着LED3 同步间断发声,小灯泡在VT3 的驱动下也同步闪光。

当车辆的尾部距离障碍物过近时(小于1m) ,LED1 、LED2 发出的红外信号经障碍物的反射被红外接收管接收到并转换成电信号,20kHz 的电信号送入LM567 的信号输入端③脚,LM567 的⑧脚输出低电平,NE555 的复位端④脚受到低电平控制,振荡器停止工作,其③脚输出低电平,LED3 由闪烁发光变为常亮,蜂鸣器由间断发声变为常鸣,小灯泡熄灭,提醒司机立即停止倒车。

如果需要加大电路的检测距离,可以用一体化红外接收头代替电路中的红外接收管VT2 ,此时需要将LM567 的锁相环中心频率调整为38kHz 。

红外倒车雷达电路的工作原理

红外倒车雷达电路的工作原理

红外倒车雷达电路的工作原理一、红外倒车雷达的概述红外倒车雷达是一种借助红外线探测距离的安全辅助装置,常用于汽车倒车时的安全提示。

其主要工作原理是通过探测器发射红外线,当红外线遇到障碍物时,会被反射回来,被接收器接收并进行处理,最终将结果反馈给驾驶员。

二、红外线的物理特性1. 红外线的波长和频率红外线是指波长在0.76微米至1000微米之间的电磁辐射。

其频率范围为300GHz至400THz。

2. 红外线与物体的相互作用当红外线照射到物体上时,部分能量会被吸收、反射或透过物体。

不同材料对于不同波长和频率的红外线有着不同的吸收和反射特性。

3. 红外光源和探测器为了产生和接收红外线信号,需要使用专门的光源和探测器。

常用的光源包括发光二极管(LED)、激光二极管等;常用的探测器包括红外线接收二极管(IRD)、热电偶等。

三、红外倒车雷达电路的组成1. 发射电路发射电路是红外倒车雷达的核心部分,其主要作用是产生红外线信号。

发射电路一般由振荡器、放大器和发光二极管组成。

振荡器产生高频信号,经过放大器放大后,驱动发光二极管产生红外线信号。

2. 接收电路接收电路主要负责接收反射回来的红外线信号,并进行放大和处理。

接收电路一般由接收二极管、前置放大器、滤波器和比较器等组成。

接收二极管负责将反射回来的红外线转化为电信号,经过前置放大器和滤波器后,将信号输入比较器进行比较处理。

3. 控制电路控制电路主要负责控制发射和接收电路的工作状态,并对比较结果进行逻辑判断。

控制电路一般由微控制器、时钟、存储器等组成。

微控制器负责整个系统的协调和管理,时钟提供精确的时间基准,存储器存储程序和数据。

四、红外倒车雷达电路的工作原理1. 发射信号当驾驶员倒车时,控制电路会向发射电路发出指令,使其产生红外线信号。

发射电路将信号通过发光二极管发送出去。

2. 接收信号当红外线遇到障碍物时,会被反射回来,并被接收二极管转化为电信号。

接收电路对反射回来的信号进行放大和滤波处理,然后将处理后的信号输入比较器。

《传感器与测控技术》红外倒车雷达实验实验报告一

《传感器与测控技术》红外倒车雷达实验实验报告一

《传感器与测控技术》红外倒车雷达实验实验报告一《传感器与测控技术》红外倒车雷达实验实验报告一一、实验目的1.了解红外传感器的基本原理;2.学习红外倒车雷达的工作原理;3.掌握红外倒车雷达的实现方法和技术。

二、实验原理1.红外传感器原理红外传感器是利用物体对红外线的吸收和反射特性来进行探测的传感器。

红外线属于电磁辐射的一种,其波长比可见光长,不可见于人眼。

红外传感器可以发射红外线,通过探测回来的反射红外线来判断物体的远近和有无。

2.红外倒车雷达原理红外倒车雷达是一种用于辅助驾驶的装置,通过发射红外线来探测后方物体的远近和有无,以辅助驾驶员进行倒车操作。

倒车雷达一般由红外传感器、控制模块和显示模块组成,红外传感器用于感知后方物体,控制模块负责接收传感器信号并进行处理,显示模块用于将处理后的信息展示给驾驶员。

三、实验装置和器材1.实验装置:红外倒车雷达实验装置2.实验器材:红外传感器、显示模块、控制模块、电源、示波器四、实验步骤1.连接实验装置:根据实验装置的接线图,将红外传感器、显示模块、控制模块、电源和示波器按照正确的方式连接起来。

2.开启电源:将实验装置的电源开启,待电源指示灯亮起后,实验装置开始工作。

3.倒车雷达测试:将实验装置放置于一个开阔的区域,控制模块会发射红外线,并通过红外传感器接收反射回来的红外线信号。

利用示波器观察和记录控制模块接收到的信号波形。

4.倒车雷达距离测量:根据接收到的红外线信号波形,可以推测出后方物体与车辆的距离。

通过调节控制模块的参数,可以改变倒车雷达的敏感度和响应速度。

5.实验结果记录:将实验过程中观察到的现象、测量到的数据和实验结果进行记录并整理。

五、实验结果及分析通过示波器观察传感器接收到的红外线信号波形,根据波形特征可以得出传感器的工作状态以及后方物体与车辆的大致距离。

通过调节控制模块的参数,可以改变倒车雷达的敏感度和响应速度,从而适应不同的倒车环境。

六、实验心得通过本次实验,我了解了红外传感器的基本原理,掌握了红外倒车雷达的工作原理和实现方法。

《传感器与测控技术》红外倒车雷达的制作与调试实验报告

《传感器与测控技术》红外倒车雷达的制作与调试实验报告

《传感器与测控技术》红外倒车雷达的制作与调试实验报告
图1 红外倒车雷达电路原理图
实验步骤及数据记录:
第一步:根据红外倒车雷达的电路原理图,检查所用到的元器件数量是否够数以及元器件是否完好。

第二步:了解元器件的焊接引脚,将元器件摆放在洞洞板上,确定好焊接路线。

第三步:对电路板调试,先对滑动变阻器进行调值使LM393的2号引脚电压为2V左右,用万用表测量得LM393的3号引脚电压大于2号引脚电压,从而得到电路是能够正常运行。

调试成功的电路,在没有障碍物靠近D1时,D2不亮,发光二级管不亮。

在有障碍物靠近D1时,D2发光,发光二级管亮。

下图为焊好并且调试成功的实物图:
电路板正面
电路板反面实验总结:。

红外倒车雷达知识点总结

红外倒车雷达知识点总结

红外倒车雷达知识点总结一、红外倒车雷达的基本原理红外倒车雷达是一种利用红外线技术进行远距离探测和测距的设备,它主要由传感器、处理器和显示器组成。

传感器负责接收红外线,处理器通过算法计算出目标物体的距离和方向,最后通过显示器显示出来。

红外线传感器是红外倒车雷达的核心部件,它可以发射红外线,并接收反射回来的红外线。

根据反射回来的红外线的强度和时间来计算目标物体的距离和方向。

处理器则负责接收传感器传来的数据,并通过算法进行处理,最后将结果显示在显示器上。

二、红外倒车雷达的工作原理红外倒车雷达是通过发射红外线并接收反射回来的红外线来测量目标物体的距离和方向的。

它能够在夜晚和恶劣天气条件下进行有效的探测工作。

红外线传感器通过发射红外线,并接收反射回来的红外线,根据反射回来的红外线的强度和时间来计算出目标物体的距离和方向。

红外倒车雷达的传感器通过不同角度的红外线发射和接收,能够实现对目标物体的距离和方向的测量。

处理器通过算法对传感器传输的数据进行处理,最终将结果显示在显示器上。

三、红外倒车雷达的优点1.红外倒车雷达能够实现对目标物体的远距离探测和测距,提高了驾驶人员对后方情况的感知能力,有效降低了倒车事故的发生概率。

2.红外倒车雷达能够在夜晚和恶劣天气条件下进行有效的探测工作,提高了倒车安全性能。

3.红外倒车雷达能够全方位进行探测,实现了对不同角度的目标物体的探测和测距。

4.红外倒车雷达能够通过显示器直观的显示检测结果,方便驾驶人员进行判断和操作,提高了驾驶安全性。

四、红外倒车雷达的应用领域红外倒车雷达主要应用于汽车和各种机动车辆上,用于进行倒车辅助和安全防护。

随着汽车的普及,红外倒车雷达已经成为了汽车上的一个重要的辅助设备,对于提高驾驶安全性起到了重要的作用。

红外倒车雷达也被广泛应用于工业自动化领域、无人机和机器人方面,用于进行远距离探测和测距,实现对目标物体的控制和操作。

五、红外倒车雷达的发展趋势随着科学技术的不断发展,红外倒车雷达技术也在不断的创新和进步。

红外倒车雷达实习报告

红外倒车雷达实习报告

实习报告:红外倒车雷达一、实习背景随着科技的不断发展,汽车行业也得到了迅猛的进步。

为了提高驾驶安全性,各种汽车辅助设备应运而生。

红外倒车雷达就是其中的一种,它通过检测车辆后方是否有障碍物,提醒驾驶员注意安全,避免发生碰撞事故。

本次实习的目的就是了解并掌握红外倒车雷达的工作原理、安装和调试方法。

二、实习内容1. 红外倒车雷达工作原理红外倒车雷达利用红外线传感器检测车辆后方的障碍物。

当车辆倒车时,红外传感器会发射红外线,并接收反射回来的红外线。

根据红外线返回的时间和强度,可以判断出车辆后方是否有障碍物,以及障碍物的距离和大小。

2. 红外倒车雷达安装红外倒车雷达的安装位置通常在车辆的后保险杠或车尾部分。

首先,需要将红外传感器和控制单元固定在相应的位置。

然后,将传感器与控制单元之间的线路连接好,确保线路整齐、牢固。

最后,将控制单元与车辆的倒车灯或行车电脑连接,以便于控制单元可以获取倒车信号。

3. 红外倒车雷达调试红外倒车雷达的调试主要包括灵敏度调节、距离调节和报警声音调节。

首先,需要调节灵敏度,确保雷达在车辆后方有障碍物时能够及时发出警报。

然后,调节距离,使雷达的报警范围适应不同的停车环境。

最后,调节报警声音的大小,保证驾驶员能够清晰地听到警报声。

三、实习心得通过本次实习,我对红外倒车雷达有了更深入的了解。

红外倒车雷达不仅可以帮助驾驶员倒车更加安全,还可以避免因倒车不慎造成的碰撞事故。

在安装和调试过程中,我学会了如何正确安装传感器和控制单元,以及如何调整雷达的灵敏度、距离和报警声音。

这为我以后从事汽车维修和保养工作打下了坚实的基础。

四、实习总结本次红外倒车雷达实习使我受益匪浅。

通过实习,我掌握了红外倒车雷达的基本原理、安装和调试方法。

同时,实习也培养了我动手操作能力和团队协作精神。

在今后的学习和工作中,我将继续努力,不断提高自己的技能水平,为我国汽车行业的发展贡献自己的力量。

红外倒车雷达工作原理

红外倒车雷达工作原理

红外倒车雷达工作原理
红外倒车雷达是一种利用红外线辐射和接收原理来实现车辆倒车辅助的设备。

首先,红外倒车雷达由红外发射器和红外接收器两部分组成。

红外发射器会发射一束特定频率的红外线辐射。

当车辆倒车时,红外线会发射并穿过车辆后方的空气。

如果有任何物体或障碍物出现在红外线路径上,这些物体或障碍物会通过反射红外线来进入红外接收器。

红外接收器接收到反射的红外线后,会将信号转换为电信号传输到处理单元。

处理单元会分析接收到的信号,根据反射信号的强度和方向来确定障碍物的距离和位置。

接下来,处理单元会将障碍物的距离和位置信息转化为人类可理解的形式,通常是通过显示器或声音提示等方式提醒驾驶员。

显示器上可能会显示车辆周围的障碍物数量、距离和方向等信息,以帮助驾驶员进行倒车操作。

总结来说,红外倒车雷达通过发射红外线辐射并接收反射信号,利用处理单元解析信号并转化为可视、听觉或其他形式的提示,帮助驾驶员感知并避免车辆倒车时可能遇到的障碍物。

红外线倒车雷达实训报告

红外线倒车雷达实训报告

红外线倒车雷达实训报告一、引言红外线倒车雷达是一种通过红外线技术实现车辆倒车辅助的装置。

它利用红外线传感器感知车辆周围的障碍物,并通过声音或图像提示驾驶员,以帮助驾驶员进行安全倒车。

本文将介绍红外线倒车雷达的工作原理、设计与实现过程以及实训中的实际应用情况。

二、工作原理红外线倒车雷达主要由红外线传感器、控制器和显示器组成。

红外线传感器负责感知周围环境中的障碍物,当有障碍物靠近车辆时,传感器会检测到反射红外线信号的变化,并将信号传输给控制器。

控制器对传感器的信号进行处理,并根据距离和方向计算出障碍物与车辆的相对位置。

最后,控制器将计算结果传输给显示器,通过声音或图像方式提示驾驶员。

三、设计与实现在实训中,我们首先进行了红外线倒车雷达的硬件设计。

我们选择了高灵敏度的红外线传感器,并将其与控制器连接。

为了方便驾驶员的操作,我们设计了一个显示器,用于显示障碍物与车辆的相对位置。

在软件方面,我们编写了相应的程序,实现了传感器信号的处理和计算,以及显示器的控制。

四、实训应用在实训过程中,我们将红外线倒车雷达安装在一辆汽车上,并进行了实际应用测试。

通过测试,我们发现红外线倒车雷达具有以下几个优点:1. 提高倒车安全性:红外线倒车雷达可以及时发现并提示驾驶员周围的障碍物,避免了因视线盲区而发生的事故,提高了倒车的安全性。

2. 方便操作:红外线倒车雷达通过声音或图像方式提示驾驶员,操作简单直观。

驾驶员可以根据提示调整方向和距离,轻松完成倒车操作。

3. 适应性强:红外线倒车雷达适用于各种类型的车辆,无论是小型车还是大型车,都可以进行安装和使用。

4. 省时省力:借助红外线倒车雷达,驾驶员无需再进行反复的前后观察,节省了倒车时间,并减轻了驾驶员的疲劳程度。

五、实训心得通过本次实训,我们深入了解了红外线倒车雷达的工作原理和设计方法。

我们学会了如何选择合适的传感器和控制器,并掌握了相关的软件编程技巧。

在实际应用中,我们发现红外线倒车雷达对驾驶员的倒车操作起到了很大的辅助作用,极大地提高了倒车的安全性和效率。

红外倒车雷达焊接课程设计

红外倒车雷达焊接课程设计

红外倒车雷达焊接课程设计一、课程目标知识目标:1. 学生能理解红外倒车雷达的工作原理,掌握相关的电子元件知识。

2. 学生能描述焊接过程中常用的工具和材料,并了解其安全使用方法。

3. 学生能掌握红外倒车雷达焊接的基本步骤和技巧。

技能目标:1. 学生能正确使用焊接工具和材料,进行红外倒车雷达的焊接。

2. 学生能通过实践操作,提高焊接的准确性和稳定性。

3. 学生能运用问题解决能力,处理焊接过程中遇到的问题。

情感态度价值观目标:1. 学生培养对电子制作和焊接的兴趣,增强实践操作的自信心。

2. 学生培养合作意识和团队精神,积极参与小组讨论和实践活动。

3. 学生意识到安全生产的重要性,遵守实验室规定,养成良好的操作习惯。

课程性质:本课程为实践操作课程,注重培养学生的动手能力和实际应用能力。

学生特点:学生为初中年级,对电子制作有一定的基础知识,好奇心强,喜欢动手操作。

教学要求:结合学生特点,通过实践操作,使学生在掌握焊接技能的同时,培养安全意识和团队合作精神。

将课程目标分解为具体的学习成果,以便于教学设计和评估。

二、教学内容1. 红外倒车雷达原理介绍:讲解红外倒车雷达的工作原理,涉及红外发射器、接收器、信号处理等基本知识,关联教材中有关传感器和电子元件的章节。

2. 焊接工具与材料:介绍常用的焊接工具(如电烙铁、焊接台等)和材料(如焊锡、助焊剂等),强调安全使用注意事项,对应教材中工具和材料的相关内容。

3. 焊接技巧与步骤:详细讲解焊接的步骤,包括焊点准备、焊接温度控制、焊接时间掌握等,结合教材中关于焊接技术的章节内容。

4. 实践操作:安排学生进行红外倒车雷达的焊接实践,包括电路板布局、元件安装、焊接等,按照教材中实践活动的指导进行。

5. 问题分析与解决:针对实践过程中可能出现的问题,引导学生进行分析和解决,培养其问题解决能力,与教材中故障排查章节相呼应。

6. 安全生产与团队合作:强调安全生产的重要性,教育学生遵守实验室规定,同时在实践活动中培养团队合作精神。

红外倒车雷达实验报告

红外倒车雷达实验报告

红外倒车雷达实验报告引言近年来,倒车事故频发,给车辆安全带来了巨大的隐患。

为了提高倒车安全性能,许多车辆都配备了红外倒车雷达。

本实验旨在研究红外倒车雷达的工作原理,并通过实验验证其在倒车过程中的有效性。

实验目的1.了解红外倒车雷达的基本原理;2.验证红外倒车雷达在不同距离下的检测精度;3.分析红外倒车雷达的优点和不足。

实验材料•红外倒车雷达模块•Arduino开发板•适配器•连接线•树莓派实验步骤1. 红外倒车雷达的原理红外倒车雷达通过发射红外光束并接收返回的红外信号来检测障碍物的距离。

当光束遇到障碍物时,会发生反射或散射,进而被接收器探测到。

根据反射光束的时间差和强度,我们可以计算出障碍物与车辆的距离。

2. 连接红外倒车雷达模块将红外倒车雷达模块与Arduino开发板通过连接线连接起来。

确保连接正确无误。

3. 编写程序使用Arduino开发环境编写程序,实现红外倒车雷达的控制和数据处理。

具体代码如下:// 引入红外倒车雷达库#include <InfraredRadar.h>// 创建红外倒车雷达对象InfraredRadar radar;void setup() {// 初始化串口Serial.begin(9600);// 设置红外倒车雷达模块引脚radar.setPins(2, 3);// 设置探测范围(单位:厘米)radar.setRange(10, 100);// 设置探测角度(单位:度)radar.setAngle(120);// 设置检测精度radar.setPrecision(5);}void loop() {// 获取当前距离int distance = radar.getDistance();// 打印距离信息Serial.print("Distance: ");Serial.print(distance);Serial.println(" cm");// 延时500毫秒delay(500);}4. 程序上传与验证将编写好的程序上传至Arduino开发板,确保上传成功。

红外线倒车雷达

红外线倒车雷达

广西科技大学《电子体系设计与实践》课程设计陈述标题:红外线倒车雷达学院:电气与信息工程学院班级:电子Z141学号:姓名:指点教师:2017年 1 月 5 日一.设计目的1.懂得红外线倒车雷达的工作道理.2.学会识读红外线倒车雷达电路道理图.装配图.3.控制红外线倒车雷达电路装配及焊接.4.控制红外线倒车雷达测量和调试技巧.5.学会用Multisim软件仿真电路.二.项目介绍本红外线倒车雷达测距具有电路构造简略.成本低.电路工作稳固的特色,普遍运用于各类测距场合.红外线倒车雷达电路由多谐振荡器电路.红外线发射与吸收电路.旌旗灯号放大与电压比较电路和发光管显示电路构成.电路运用红外发射管和红外吸收管作为传感器件,电路的焦点元件包含NE555和运放LM324.NE555构成多谐振振荡电路发射红外波旌旗灯号,LM324重要用来放大红外吸收旌旗灯号和构成电压比较器电路,发光二极管用来指导倒车距离范围.三.电路道理扼要剖析NE555及外围元件构成多谐振荡器电路,产生驱动红外线发射督工作的震动电压,驱动发射管发射出红外线旌旗灯号.红外线被物体反射回来后,由红外线吸收管吸收并送人LM324的第2脚进行放大,放大后的旌旗灯号经U2的第一脚输出,经C3耦合.D1和C2整流滤波后送至U2的三个比较器的反相输入端,分离与三个比较器的同相输入端的电压进行比较,当反相输入端的电压高于同相输入端的电压时,该比较器输出低电平,使与其衔接的发光二极管点亮.由发光二极管点亮的个数来指导距离的远近.四.项目实行1.红外线倒车雷达电路道理图图1-1 电路道理图2.电路焦点元件介绍(1)红外发射和吸收管红外发射管也称红外线发射二极管,属于二极管类.它是可以将电能直接转换成近红外光(不成见光)并能辐射出去的发光器件,重要运用于各类光电开关及遥控发射电路中.红外线发射管的构造.道理与通俗发光二极管邻近,只是运用的半导体材料不合.红外发光二极管平日运用砷化镓(GaAs).砷铝化镓(GaAlAs)等材料,采取全透明或浅蓝色.黑色的树脂封装.红外吸收管就是将光旌旗灯号(不成见光)转换成电旌旗灯号一般是吸收.放大.解调一体头,红外旌旗灯号经吸收管解调后,数据“0”和“1”的差别平日表如今高下电平的时光长短或旌旗灯号周期上,单片机解码时,平日将吸收头输出脚衔接到单片机的外部中止,联合准时器断定外部中止距离的时光从而获取数据.重点是找到数据“0”与“1”间的波形不同.(2)集成电路NE555555集成电路是一种模仿电路和数字电路相联合的中范围集成器件,它机能优秀,实用范围很广,外部加接少量的阻容元件可以很便利地构成单稳态触发器和多谐振荡器,以及不需外接元件就可构成施密特触发器.是以555集成块被普遍运用于脉冲波形的产生与变换.测量与控制等方面.图1-2 555集成电路引脚分列和什物图(1)接地GND:地线,平日被衔接到电路配合接地.(2)触发TRIGGER:这个脚位是触发NE555使其启动它的时光周期.触发旌旗灯号上缘电压须大于2/3Vcc,下缘须低于1/3Vcc .(3)输出OUTPUT:当时光周期开端555的输出输出脚位,移至比电源电压少1.7伏的高电位.周期的停止输出回到O伏阁下的低电位.于高电位时的最大输出电流大约200mA .(4)重置RESET:一个低逻辑电位送至这个脚位时会重置准时器和使输出回到一个低电位,它平日被接到正电源或疏忽不必.(5)控制CONTROL VOLTAGE:这个接脚准许由外部电压转变触发和闸限电压.当计时器在振荡的运作方法下,这输入能用来转变或调剂输出频率.(6)重置锁定THRESHOLD:重置锁定并使输出呈低态.当这个接脚的电压从1/3Vcc电压以下移至2/3Vcc以上时启动这个动作.(7)放电DISCHARGE:和重要的输出接脚有雷同的电流输出才能,当输出为ON时为LOW,对地为低阻抗,当输出为OFF时为HIGH,对地为高阻抗.(8)电源Vcc:~+16.555集成电路构成的多谐振荡器 ,电路的前半部分由555构成的多揩振荡器,具体电路图如图所示,为便利剖析电路工作进程,图展现555集成块内部构造图.图1-3 555多谐振荡电路图1-4 多谐振荡波形图用555准时器构成的多谐振荡器如图6-9-3所示,图6-9-4为工作波形图.图6-9-3起首将准时器2.6脚相接而构成施密特情势,再经由过程7脚接入R1.R2.C1充放电回路.充电回路为R1.R2.C,放电回路为C1.R2.放电管TD(集成块内部,充放电电压uc的阀值电平为2/3VCC和1/3VCC,在准时器的输出端3脚得到矩形波振荡周期为:T≈0.7(R1+2R2)C.(3)集成运算放大器LM324LM324系列器件带有差动输入的四运算放大器.与单电源运用处合的尺度运算放大器比拟,它们有一些明显长处.该四放大器可以工作在低到3.0伏或者高到32伏的电源下,静态电流为MC1741的静态电流的五分之一.共模输入范围包含负电源,因而清除了在很多运用处合中采取外部偏置元件的须要性.每一组运算放大器可用图1所示的符号来暗示,它有5个引出脚,个中“+”.“-”为两个旌旗灯号输入端,“V+”.“V-”为正.负电源端,“Vo”为输出端.两个旌旗灯号输入端中,Vi-(-)为反相输入端,暗示运放输出端Vo的旌旗灯号与该输入端的相位相反;Vi+(+)为同相输入端,暗示运放输出端Vo的旌旗灯号与该输入端的相位雷同.LM324具有以下特色:短路呵护输出;真差动输入级;可单电源工作:3V-32V;低偏置电流:最大100mA;每封装含四个运算放大器;具有内部抵偿的功效;共榜样围扩大到负电源.图1-5 LM324内部构造图3.元器件清单4.电路装配请求1)电路装配.元件焊接前,先卖力剖析道理图和元器件,找到相干元器件在电路板上一一对应的地位.2)元件装配.焊接请遵守从小到大,从低到高的原则来进行.3)电阻插装焊接,电阻元件较多,要差别不合阻值的电阻,不要互相混杂,色环朝向保持一致,紧贴电路板插装焊接.4)有极性元件如电解电容,焊接前请先断定极性,确认无误后再焊接.5)红外发射管.红外吸收管在焊接前请先断定自身极性,确认无误后再焊接.6)双列直插式集成块,先焊接底座,再装配集成块.5.电路调试(1).电路装配完成后,可用万用表检测电路是否连通,有无虚焊,检讨电路装配无误后,接通9V电源,不雅察电路有无异样(如元件发烧等).假如正常,运用调试对象调剂电路相干元件.(2).Rp1调节反射距离,Rp2调节敏锐度,建议经由过程调节实现30cm时一盏灯亮,20cm时二盏灯亮,10cm时三盏灯亮.传感器上方用白纸遮挡,对红外波的反射后果最好.(3).最终的后果是当传感器上方遮挡物不合距离时,显示的LED 数目不合,距离越近时,发光二极管亮的越多,无遮挡物时则不亮,即模仿一简略单纯倒车雷达电路.五.试验现象:1. 一盏灯亮(30cm阁下)2. 两盏灯亮(20cm阁下)3. 三盏灯亮(10cm阁下)2.仿真成果及其剖析一盏灯亮两盏灯亮\三盏灯亮仿真成果剖析:当调节旌旗灯号产生器时,仿真成果为一盏led灯亮.两盏led灯亮.三盏led灯亮.直流电压经由过程多谐振荡器电路.红外线发射与吸收电路.旌旗灯号放大与电压比较电路和发光管显示电路,然后经由过程转变电位器的阻值来达到调节反射距离和敏锐度,使电路达到可以在必定范围内测量倒车距离范围,经由过程仿真成果可以看出设计的电路根本上是成功的,但是仍有误差消失,须要进一步的改良.七.总结经由此次的课程设计我收成了很多,也进修到了很多有关专业方面的常识.学会了辨认元器件和根本的焊接元器件,经由过程调试达到了本课程设计的请求后果.最后我用Multisim软件对电路图进行了仿真,经由对电路的仿真我控制了仿真的具体办法.固然在此次试验调试的进程中也碰到了一些艰苦,但是经由过程查阅相干的材料,并且跟同窗和先生的评论辩论中,根本上解决了所碰到的问题.。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

广西科技大学
《电子系统设计与实践》课程设计报告
题目: ____________ 红外线倒车雷达
学院:电气与信息工程学院
班级:_________ 电子Z141
学号:
姓名:
指导教师:
2017 年1月5日
一.设计目标
1. 了解红外线倒车雷达的工作原理。

2. 学会识读红外线倒车雷达电路原理图、安装图。

3. 掌握红外线倒车雷达电路安装及焊接。

4. 掌握红外线倒车雷达测量和调试技能。

5. 学会用Multisim软件仿真电路。

二.项目介绍
本红外线倒车雷达测距具有电路结构简单、成本低、电路工作稳定的特点,
广泛应用于各种测距场合。

红外线倒车雷达电路由多谐振荡器电路、红外线发射
与接收电路、信号放大与电压比较电路和发光管显示电路组成。

电路使用红外发
射管和红外接收管作为传感器件,电路的核心元件包括NE555和运放LM324 NE555
构成多谐振振荡电路发射红外波信号,LM324主要用来放大红外接收信号和构成电压比较器电路,发光二极管用来指示倒车距离范围
三.电路原理简要分析
NE555 及外围元件组成多谐振荡器电路,产生驱动红外线发射管工作的震荡电压,驱动发射管发射出红外线信号。

红外线被物体反射回来后,由红外线接收管接收并送人
LM324的第2脚进行放大,放大后的信号经U2的第一脚输出,经C3 耦合、D1和C2整流滤波后送至U2的三个比较器的反相输入端,分别与三个比较器的同相输入端的电压进行比较,当反相输入端的电压高于同相输入端的电压时,该比较器输出低电平,使与其连接的发光二极管点亮。

由发光二极管点亮的个数来指示距离的远近。

四.项目实施
1. 红外线倒车雷达电路原理图
图1-1 电路原理图
2.电路核心元件介绍
(1)红外发射和接收管
红外发射管也称红外线发射二极管,属于二极管类。

它是可以将电能直接转换成近红外光(不可见光)并能辐射出去的发光器件,主要应用于各种光电开关及遥控发射电路中。

红外线发射管的结构、原理与普通发光二极管相近,只是使用的半导体材料不同。

红外发光二极管通常使用砷化镓(GaAS、砷铝化镓(GaAIAs)等材料,采用全透明或浅蓝色、黑色的树脂封装。

红外接收管就是将光信号(不可见光)转换成电信号一般是接收、放大、解调一体头,红外信号经接收管解调后,数据“0”和“1”的区别通常体现在高低
电平的时间长短或信号周期上,单片机解码时,通常将接收头输出脚连接到单片机的外部中断,结合定时器判断外部中断间隔的时间从而获取数据。

重点是找到数据“ 0”与“ 1”间的波形差别
(2)集成电路NE555
555 集成电路是一种模拟电路和数字电路相结合的中规模集成器件,它性能优良,适用范围很广,外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器,以及不需外接元件就可组成施密特触发器。

因此555 集成块被广泛应用于脉冲波形的产生与变换、测量与控制等方面。

图1-2 555 集成电路引脚排列和实物图
(1)接地GND地线,通常被连接到电路共同接地。

(2)触发TRIGGER这个脚位是触发NE555使其启动它的时间周期。

触发信号上缘电压须大于2/3 Vcc ,下缘须低于1/3 Vcc 。

(3)输出OUTPUT当时间周期幵始555的输出输出脚位,移至比电源电压少伏的高电位。

周期的结束输出回到O伏左右的低电位。

于高电位时的最大输出电流大约
200mA。

(4)重置RESET 一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位,它通常被接到正电源或忽略不用。

(5)控制CONTROL VOLTAG这个接脚准许由外部电压改变触发和闸限电压。

当计时器在振荡的运作方式下,这输入能用来改变或调整输出频率。

(6)重置锁定THRESHOL重置锁定并使输出呈低态。

当这个接脚的电压从1/3Vcc 电压以下移至2/3Vcc 以上时启动这个动作。

(7)放电DISCHARGE和主要的输出接脚有相同的电流输出能力,当输出为ON 时为LOV y对地为低阻抗,当输出为OFF时为HIGH对地为高阻抗。

(8)电源Vcc:这是555个计时器IC的正电源电压端。

供应电压的范围是+〜+16。

555集成电路构成的多谐振荡器,电路的前半部分由555组成的多揩振荡器,具
体电路图如图所示,为方便分析电路工作过程,图展示555集成块内部结构图。

图1-3 555多谐振荡电路图1-4 多谐振荡波形图用555定时器构成的多谐振荡器如图6-9-3所示,图6-9-4为工作波形图。

图6-9-3首先将定时器2、6脚相接而构成施密特形式,再通过7脚接入R1、R2、C1充放电回路。

充电回路为R1、R2 C,放电回路为C1、R2、放电管TD(集成块内部,充放电电压uc的阀值电平为2/3VCC和1/3VCC,在定时器的输出端3脚得到矩形波振荡周期为:T- (R1+2R2)C。

(3)集成运算放大器LM324
LM324系列器件带有差动输入的四运算放大器。

与单电源应用场合的标准运算放大器相比,它们有一些显着优点。

该四放大器可以工作在低到伏或者高到32伏的电源下,静态电流为MC1741的静态电流的五分之一。

共模输入范围包括负电源,因而消除了在许多应用场合中采用外部偏置元件的必要性。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“ +”、“ -”为两个信号输入端,“ V+”、“V -”为正、负电源端,“ Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo的信号与该输入端的相位相反;Vi+ (+) 为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324具有以下特点:短路保护输出;真差动输入级;可单电源工作:3V-32V; 低偏置电流:最大100mA每封装含四个运算放大器;具有内部补偿的功能;共模范围扩展到负电源。

图1-5 LM324内部结构图
3 •元器件清单
4. 电路安装要求
1)电路安装、元件焊接前,先认真分析原理图和元器件,找到相关元器件在电路板上一一对应的位置。

2)元件安装、焊接请遵照从小到大,从低到高的原则来进行。

3)电阻插装焊接,电阻元件较多,要区别不同阻值的电阻,不要相互混淆,色
环朝向保持一致,紧贴电路板插装焊接。

4)有极性元件如电解电容,焊接前请先判断极性,确认无误后再焊接。

5)红外发射管、红外接收管在焊接前请先判断自身极性,确认无误后再焊接。

6)双列直插式集成块,先焊接底座,再安装集成块。

5. 电路调试
(1).电路安装完成后,可用万用表检测电路是否连通,有无虚焊,检查电路
安装无误后,接通9V电源,观察电路有无异样(如元件发热等)。

如果正常,使用调试工具调整电路相关元件。

(2).Rp1调节反射距离,Rp2调节灵敏度,建议通过调节实现30cm时一盏灯亮,20cm时二盏灯亮,10cm时三盏灯亮。

传感器上方用白纸遮挡,对红外波的
反射效果最好。

(3).最终的效果是当传感器上方遮挡物不同距离时,显示的LED数量不同,距离越近时,发光二极管亮的越多,无遮挡物时则不亮,即模拟一简易倒车雷达电路。

6. 红外线倒车雷达实物图
五. 实验现象:
1. 一盏灯亮(30cm左右)
2.两盏灯亮(20cm左右)
3.三盏灯亮(10cm左右)
六. 仿真及其结果
1. 仿真电路图
2. 仿真结果及其分析
一盏灯亮两盏灯亮\
三盏灯亮
仿真结果分析:当调节信号发生器时,仿真结果为一盏led 灯亮、两盏led 灯亮、三盏led 灯亮。

直流电压通过多谐振荡器电路、红外线发射与接收电路、信号放大与电压比较电路和发光管显示电路,然后通过改变电位器的阻值来达到调节反射距离和灵敏度,使电路达到可以在一定范围内测量倒车距离范围,通过仿真结果可以看出设计的电路基本上是成功的,但是仍有误差存在,需要进一步的改进。

七. 总结
经过这次的课程设计我收获了很多,也学习到了很多有关专业方面的知识学会了辨认元器件和基本的焊接元器件,通过调试达到了本课程设计的要求效果。

最后我用Multisim 软件对电路图进行了仿真,经过对电路的仿真我掌握了仿真的具体方法。

虽然在这次实验调试的过程中也遇到了一些困难,但是通过查阅相关的资料,并且跟同学和老师的讨论中,基本上解决了所遇到的问题。
