环智国际大厦电力监控系统的设计
智慧智慧用电监控系统设计方案 (2)
智慧智慧用电监控系统设计方案一、引言电力是现代社会生产和生活的基础，用电量的增加不仅带来了经济效益的提升，同时也带来了用电安全和用电能耗的挑战。
为了实现用电的智能化管理和有效地监控用电情况，开发一个智慧用电监控系统尤为重要。
本文将介绍一种智慧用电监控系统的设计方案。
二、系统架构智慧用电监控系统主要由以下几个组成部分组成：1. 用电监测系统：包括传感器网络和数据采集设备，用于实时监测各用电设备的用电情况，例如电流、电压、功率等。
2. 数据传输系统：将用电监测系统采集到的数据传输给后台处理系统，可以采用有线或者无线通信方式，例如以太网、无线局域网等。
3. 后台处理系统：对传输过来的数据进行处理和分析，提供用电数据的统计和报表分析，同时也可以进行异常报警和预测计算。
4. 用户终端设备：用于用户查看和操作智慧用电监控系统，可以是PC、手机、智能电视等。
三、系统功能设计1. 实时监测功能：通过传感器网络和数据采集设备实时监测用电设备的用电情况，包括电流、电压、功率等参数。
2. 数据传输功能：将实时监测的数据传输给后台处理系统，可以采用有线或者无线通信方式进行数据传输。
3. 数据处理和分析功能：后台处理系统对传输过来的数据进行处理和分析，提供用电数据的统计和报表分析，为用户提供科学决策的依据。
4. 异常报警功能：在用电设备发生异常情况时，后台处理系统可以通过短信、邮件、APP推送等方式给用户发送异常报警信息。
5. 预测计算功能：通过对历史数据的分析和建模，预测未来一段时间的用电情况，为用户提供用电计划和用电成本的优化建议。
6. 用户管理功能：后台处理系统可以对用户进行管理，包括用户的注册、登录、权限控制等。
7. 数据展示功能：用户通过终端设备可以查看实时监测数据、历史数据、报表分析等，同时也可以设置监控规则和报警条件。
四、系统优势1. 实时性：系统具备实时监测和报警功能，用户可以实时了解用电情况，及时采取措施降低用电风险。
电力监控系统技术方案
电力监控系统技术方案电力监控系统技术方案一、综述随着电力事业的快速发展，目前对于骨干输变电线路上的超高压变电站（500KV,220KV,及绝大部分110KV变电站）大多已经建立起光纤传输连接，并在生产管理上建立了SCADA系统，可以进行中心调度、地区调度的多级监控、调度管理。
但是对于数量快速增加的农网的变电站、开闭所，由于数量大、分布范围广而大多尚未纳入电力SCADA系统中，随着针对这类无人值守站的管理监控要求的不断提高，以及对供电质量提高的需要，势必要将这类数量较大的配电网变电站、开闭所纳入统一的监控管理。
推出的“A电力监控系统”解决方案是专门针对分布式的应用，通过IP网络对散布在较大区域的大量变电站的输变电线路进行集中监控。
本系统可对35KV以下变电站内输变电线路进行实时遥测、遥信、遥控、遥视，实时检测线路故障并即时报警，实时监测变电站内的智能设备的状态参数及运行情况，智能控制、维护相关设备，并能通过声音、电话语音、小灵通短信、手机短信等多种方式发出报警信息，及时告知维护管理责任人。
本系统的建设是为了提高变电站电网的管理水平，迅速而准确地获得变电站运行的实时信息，完整地掌握变电站的实时运行状态，及时发现变电站运行的故障并做出相应的决策和处理，同时可以使值班管理人员根据变配电系统的运行情况进行负荷分析、合理调度、远控合分闸、躲峰填谷，把握安全控制、事故处理的主动性，减少和避免操作、误判断，缩短事故停电时间，实现对变配电系统的现代化运行管理二、解决方案功能架构:三、变电站监测总体解决方案电力监控系统依据IEC61850数字化变电站标准分层分布式进行架构，完全符合电力系统相关标准的要求。
本系统适用于35KV以下变电站或开闭所输变电线路监测，变电站直流电流、蓄电池等智能设备的监控，变电站内环境温湿度、漏水、安防、门禁系统等进行实时监控，统一管理，保证电力系统的运行的可靠性。
系统由管理主站、管理分站及现场管理站三级结构组成，根据系统建设要求可分为两级结构管理。

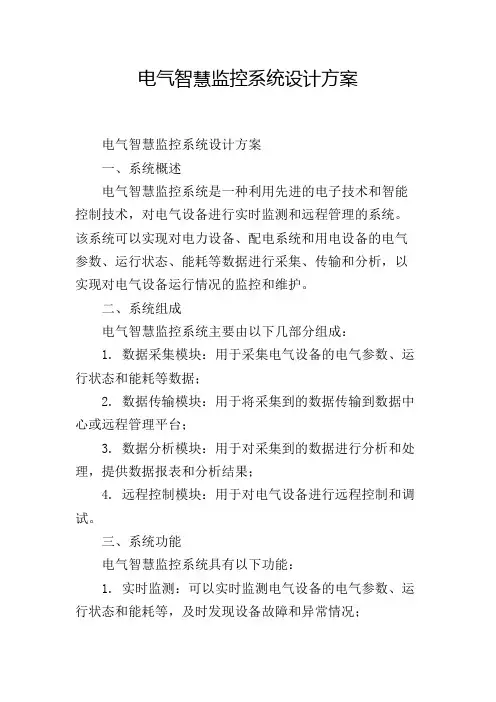

电气智慧监控系统设计方案
电气智慧监控系统设计方案电气智慧监控系统设计方案一、系统概述电气智慧监控系统是一种利用先进的电子技术和智能控制技术，对电气设备进行实时监测和远程管理的系统。
该系统可以实现对电力设备、配电系统和用电设备的电气参数、运行状态、能耗等数据进行采集、传输和分析，以实现对电气设备运行情况的监控和维护。
二、系统组成电气智慧监控系统主要由以下几部分组成：1. 数据采集模块：用于采集电气设备的电气参数、运行状态和能耗等数据；2. 数据传输模块：用于将采集到的数据传输到数据中心或远程管理平台；3. 数据分析模块：用于对采集到的数据进行分析和处理，提供数据报表和分析结果；4. 远程控制模块：用于对电气设备进行远程控制和调试。
三、系统功能电气智慧监控系统具有以下功能：1. 实时监测：可以实时监测电气设备的电气参数、运行状态和能耗等，及时发现设备故障和异常情况；2. 数据采集：提供多种数据采集方式，包括电子传感器、电能表、仪表等，支持多种通信协议；3. 远程管理：可以通过互联网远程管理电气设备，实现远程开关控制、参数设置和维护等功能；4. 数据分析：对采集到的数据进行实时分析和处理，生成数据报表和分析结果，为设备运维提供决策支持；5. 报警提示：对设备故障和异常情况进行实时监测和报警提示，确保设备运行安全；6. 能耗管理：对电气设备的能耗进行实时监测和管理，提供能耗统计和分析，帮助用户实现节能减排；7. 可视化界面：提供友好的用户界面，方便用户查看和操作设备。
四、系统实施方案1. 数据采集：选用合适的传感器和仪表进行数据采集，可以通过有线或无线方式进行数据传输，采用多种通信协议，如Modbus、Profibus等；2. 数据传输：采用物联网技术和云计算平台，将采集到的数据传输到数据中心或远程管理平台，确保数据安全和稳定传输；3. 数据分析：利用大数据分析和人工智能算法对采集到的数据进行分析和处理，生成数据报表和分析结果，提供决策支持；4. 远程控制：通过建立远程通信网络，实现对电气设备的远程控制和调试，可以通过手机、平板等终端进行操作；5. 报警提示：设置合适的报警参数和报警方式，对设备故障和异常情况进行实时监测和报警提示；6. 能耗管理：对设备的能耗进行实时监测和管理，提供能耗统计和分析，帮助用户实现节能减排；7. 可视化界面：设计友好的用户界面，提供实时数据展示、设备控制和报表查看等功能，方便用户操作和管理设备。
智能电力监控系统的设计与实现
智能电力监控系统的设计与实现随着科技的不断进步和应用，现代社会的各种事物都在不断地智能化和自动化。
在这个过程中，电力监控系统也不例外，得到了极大的发展和完善。
我们今天就来探讨一下智能电力监控系统的设计与实现。
一、概述智能电力监控系统是一种能够对电力进行监测、检测、控制和管理的高科技产品，它能够帮助用户实现对电力资源的高效利用，同时也可以提高电力的安全性和稳定性，降低事故发生的风险。
该系统还能够实现远程监控和管理，用户可以通过手机或电脑随时随地查看电力状态和控制电力设备。
二、功能和特点1. 实时监测和告警：智能电力监控系统可以对电力进行实时监测和告警，及时发现电力故障或异常情况，并且能够通过短信、邮件、微信等方式及时通知用户，让用户能够及时采取措施，保障电力设备和电力安全。
2. 数据存储和查看：智能电力监控系统能够将电力数据自动存储，并且可以通过PC端或手机端进行查看和分析，帮助用户更好地了解和管理电力。
3. 远程控制和管理：智能电力监控系统可以通过互联网实现远程控制和管理电力设备，用户可以远程打开、关闭电力设备，也可以调节电力设备的功率和电压等参数。
4. 高效节能：智能电力监控系统可以帮助用户实现对电力的高效利用和节能，避免因为设备长时间运行而带来的能源浪费问题，从而节约用户的能源开支。
三、设计和实现智能电力监控系统的核心是硬件和软件两个部分，硬件主要包括传感器、控制器、通信模块等组成部分，软件主要包括数据采集、数据处理、数据分析、数据展示和远程控制等部分。
在具体的设计和实现过程中，第一步是对电力设备的现状进行调查和分析，了解电力设备的运行状态和性能指标，明确产品要实现的功能。
第二步是选择合适的硬件和软件平台，如传感器、控制器和通信模块等，结合具体需求进行软硬件的整合和调试。
第三步是开发相关的软件应用程序，这里需要根据实际需求进行功能开发、界面设计、调试和测试等工作。
最后，对整个系统进行综合测试和性能评估，保证系统的稳定性和可靠性。
电力监控系统的设计与应用
电力监控系统的设计与应用摘要：随着电力改革的不断推进电力企业开始面对市场管理。
无论是提高自身经营能力的要求还是更好地满足日益增长的生产生活用电需求，对供电配电的安全性可靠性跟节能性提出了更高的要求。
电力监控系统的应用可以大大提高供配电系统的安全性可靠性和自动化水平投资少减少和节约管理过程中所需的人力物力降低跟控制运行成本。
随着社会的发展和进步重视电力监控系统在供配电设计中的作用具有重要的意义。
随着计算机和网络技术的不断发展电力监控系统不断完善以保证电力系统的安全可靠运行。
关键词：供配电设计；电力监控系统；功能；作用一、电力系统中展电力监控系统开发与应用的必要性电力系统的正常运行对电力行业自身跟社会各界的稳定发展对人民生命财产安全具有重要意义。
大型建筑内部结构复杂多个电力监控系统对供电的安全性跟稳定性要求较高。
随着科学技术的飞速发展单纯依靠人力对电力系统运行进行检修跟维护已不能满足需求电力监控系统应运而生。
它不仅方便电力企业查询系统而且实现了电力运行的智能监控提高了系统的运行效率优化了资源配置促进了电力行业的健康发展。
在传统的电力系统中采用模拟电流表或电压表来监测电路的运行状态但电路之间没有交互通信。
所以，需要人工记录数据，人工操作电路开关。
工作效率低，耗费大量人力资源，无法实现自动监控管理。
因此，对高低压配电设备进行统一管理和监控建立智能的电力监控系统平台是提高电力系统运行效率的必然途径。
二、电力监控系统概述1、电力监控系统的定义电力监控系统是以计算机通信设备测控单元为基本工具，通过将智能设备与母线连接成一个网络系统并利用现场母线技术实现集中管理和分散控制。
为电力系统的实时数据采集开关状态检测和远程控制提供了基础平台。
该监测设计能够有效地传输跟存储供电配电过程跟现场智能监测设备采集的数据。
通过对数据信息的收集和分析还可以准确快速地传达运行指令从而实现电力系统的监控和远程运行功能。
它可以与检测控制设备相结合构成任意复杂的监控系统在变电站和配电监控中起着核心作用。
电力监控系统方案设计
引言：电力监控系统是为了实现电力设备的实时监控和数据采集而设计的一种系统。
本文将对电力监控系统方案设计进行详细介绍。
我们将概述电力监控系统的背景和重要性。
接着，我们将进一步阐述电力监控系统的设计原则和目标。
紧接着，本文将详细介绍电力监控系统的五个大点，包括硬件组成、软件功能、数据采集与存储、远程监控和报警功能，以及可靠性保障。
每个大点将分析59个小点来详细阐述。
该文将总结电力监控系统方案设计的重要性和发展前景。
概述：电力监控系统是为了实现电力设备的实时监控和数据采集而设计的一种系统。
随着电力设备的增多和规模的扩大，监控电力设备的重要性也越来越突出。
通过电力监控系统，用户可以实时监测电力设备的状态，及时发现故障并采取措施，从而提高生产效率和安全性。
设计原则和目标：1.可靠性：电力监控系统必须具备高可靠性，能够长时间稳定运行，不间断地监测电力设备的状态。
2.实时性：电力监控系统要求能够实时采集和显示电力设备的信息，确保及时监测和故障处理。
3.易用性：电力监控系统的操作界面应简洁直观，易于操作和管理。
4.扩展性：电力监控系统在设计上要考虑到未来的扩展需求，能够方便地添加新的设备和功能。
5.安全性：电力监控系统要具备防止未经授权访问和数据泄露的安全机制。
大点一：硬件组成1.传感器：选择合适的传感器用于采集电力设备的各项参数，如电压、电流、温度等。
2.数据采集设备：使用高性能的数据采集设备，能够实时采集和处理传感器的数据。
3.控制器：控制器负责管理传感器和数据采集设备的通信，确保数据的准确性和稳定性。
4.通讯设备：利用网络通讯设备，将采集到的数据传输到监控中心，实现远程监控。
5.电源设备：为传感器、数据采集设备和控制器等提供稳定的电源供应，确保系统的正常运行。
大点二：软件功能1.数据显示：提供直观的界面，将采集到的数据以图表、曲线等形式展示出来。
2.报警功能：设定合理的报警阈值，一旦设备出现异常情况即时报警，保障设备的运行安全。
电力监控系统方案设计(全文)(一)2024
电力监控系统方案设计(全文)（一）引言概述：电力监控系统是指通过对电力系统的实时监测和数据分析，实现对电力设备运行状态和电能消耗情况的监控，以提高电力系统的稳定性和运行效率。
本文将从系统概述、硬件设计、软件设计、通信设计和安全设计五个方面展开，详细介绍电力监控系统的方案设计。
一、系统概述1.1 电力监控系统的定义与作用1.2 系统结构及组成要素1.3 系统实施的目标和意义1.4 系统功能需求和性能指标1.5 系统关键技术及其选择二、硬件设计2.1 数采设备的选择与布置2.2 传感器的选用和配置2.3 数据采集与处理方法2.4 控制器硬件设计和接口要求2.5 电源管理和电路保护设计三、软件设计3.1 系统软件功能划分与模块设计3.2 数据采集与处理算法设计3.3 用户界面设计和操作流程3.4 数据存储和分析方法3.5 系统性能测试及调试方法四、通信设计4.1 传感器信号传输方式选择4.2 数据传输协议设计4.3 数据传输安全及加密方法4.4 网络通信设备的选用和配置4.5 远程监控和控制方法实现五、安全设计5.1 系统安全风险评估与防范措施5.2 数据安全和备份策略5.3 系统故障与应急处理5.4 安全性能监测与优化5.5 用户权限管理与访问控制总结：本文从系统概述、硬件设计、软件设计、通信设计和安全设计五个方面全面阐述了电力监控系统的方案设计。
通过合理的系统概念和结构设计、精确的硬件配置和接口设计、高效的软件算法和界面设计、可靠的通信和安全设计，可以实现对电力设备的实时监控，提高电力系统的运行效率和稳定性，为电力管理提供有力支持。
电力设备动环监控详细技术方案
电力设备动环监控详细技术方案一、项目背景随着电力设备的规模不断扩大和数量增加，动环监控成为了保障电力设备安全和正常运行的重要手段。
为了有效监控电力设备的状态和运行情况，我们提出了以下详细的技术方案。
二、监控系统架构我们建议采用分布式的监控系统架构，通过组网连接各个节点，实现对电力设备的全面监控。
以下是监控系统的分层架构：1. 传感器层：通过布置各种传感器，如温度传感器、湿度传感器、电流传感器等，获取电力设备的各项参数数据。
2. 通信层：将传感器获取的数据通过有线或无线通信手段传输给下一层。
3. 控制层：负责接收和处理传感器数据，并进行实时监控和报警处理。
4. 数据存储层：将监控数据进行存储，方便后续的数据分析和查询。
5. 数据展示层：将监控数据通过可视化界面展示给用户，方便用户实时了解设备状态。
三、关键技术和功能基于以上架构，我们将采用以下关键技术和实现以下功能：1. 传感器数据采集：部署合适类型和数量的传感器，实时采集电力设备的各项参数数据，如温度、湿度、电流、电压等。
2. 实时监控：控制层对传感器数据进行实时监控，及时发现设备异常情况并进行报警。
3. 远程监控：通过网络连接，实现对电力设备的远程监控，方便用户对设备运行情况进行了解。
4. 报警功能：控制层对异常情况进行判断和处理，如超温、过载等，及时发送报警信息给指定人员。
5. 数据存储和分析：将监控数据进行存储，方便后续的数据分析和查询，提供历史数据查询、图表展示等功能。
6. 可视化界面：通过数据展示层提供直观的可视化界面，以图表、曲线等形式展示设备状态和监控数据。
四、实施方案根据以上技术和功能要求，我们提出以下实施方案：1. 设备布置：根据不同设备的特点和需求，合理布置传感器，并确保传感器的精准度和可靠性。
2. 网络建设：搭建稳定可靠的网络环境，保证传感器数据的正常传输和控制层的联动工作。
3. 软件开发：开发监控系统的控制层和数据展示层，实现实时监控、报警处理和数据可视化等功能。
电力监控系统设计方案
电力监控系统设计方案1. 引言随着电力需求的不断增长和电网规模的扩大，对电网的稳定运行和电力设备的安全可靠监控成为一项重要任务。
电力监控系统可以实时监测电网的运行状态、电力设备的工作情况，及时发现异常，预防事故的发生，提高电力系统的稳定性和可靠性。
本文将提出一种基于现代化信息技术的电力监控系统设计方案。
2. 系统组成电力监控系统主要由以下组成部分构成：2.1 传感器节点传感器节点是系统的基础，用于对电力设备的状态进行监测。
传感器节点可以接入各种传感器，如温度传感器、湿度传感器、电流传感器等，实时采集环境参数和电力设备的工作状态，将采集到的数据传输给中心服务器。
2.2 数据传输网络数据传输网络负责将传感器节点采集到的数据传输给中心服务器。
可以采用有线或无线方式进行数据传输，如以太网、蓝牙、Wi-Fi等。
数据传输网络需要具备稳定性和高速性，确保数据能够及时、可靠地传输。
2.3 中心服务器中心服务器是电力监控系统的核心，负责接收、存储和处理传感器节点传输的数据。
中心服务器还可以提供数据可视化和分析功能，实时展示电力设备的状态和趋势。
同时，中心服务器还需要具备一定的安全性能，防止数据泄露和未经授权的访问。
2.4 前端展示界面前端展示界面是电力监控系统的用户接口，用于展示电力设备的实时状态、历史数据和报警信息。
前端展示界面可以采用Web界面或移动应用程序的形式，方便用户随时随地查看和管理电力设备。
3. 系统工作流程电力监控系统的工作流程如下：1.传感器节点实时采集电力设备的工作状态和环境参数；2.传感器节点将采集到的数据通过数据传输网络传输给中心服务器；3.中心服务器接收到数据后进行存储和分析，生成实时状态和趋势图表；4.用户通过前端展示界面查看电力设备的实时状态、历史数据和报警信息；5.当电力设备出现异常情况时，中心服务器会发送报警通知给相关人员。
4. 系统设计考虑因素在设计电力监控系统时，需要考虑以下因素：4.1 系统性能要求电力监控系统需要实时监测电力设备的运行状态，对于关键设备需要进行高频采样，确保监测数据的准确性。
电力监控系统方案设计
电力监控系统方案设计摘要：电力监控系统在电力行业中起着至关重要的作用。
它能够实时监测电力系统的运行状态，并提供故障诊断、数据分析和报警功能。
本文将介绍一个基于云计算和物联网技术的电力监控系统方案设计，包括系统架构、关键模块和技术实现方案。
该方案能够实现对电力系统的远程监控和管理，提高电力系统的安全性和可靠性。
1. 引言电力监控系统是一种对电力系统进行实时监测和管理的技术手段。
它通过采集电力系统的各种数据，并通过数据分析和处理，提供电力系统的状态和性能信息。
同时，它还能够进行故障诊断和报警，帮助维护人员快速找到故障原因并采取相应措施。
电力监控系统方案设计旨在实现对电力系统的远程监控和管理，提高电力系统的安全性和可靠性。
2. 系统架构电力监控系统的核心是一个云计算平台，通过物联网技术与电力设备进行连接。
系统架构可以分为三层：采集层、传输层和应用层。
2.1 采集层采集层是电力监控系统的数据采集和传感器控制模块。
它主要负责采集电力系统的数据，并通过传感器控制模块控制设备的操作。
采集的数据包括电流、电压、功率因数、温度等。
传感器控制模块可以通过远程控制方式对设备进行操作，例如开关、断路器等。
同时，采集层还负责对采集的数据进行预处理和清洗，确保数据的准确性和完整性。
2.2 传输层传输层是电力监控系统的数据传输和存储模块。
它主要负责将采集到的数据传输到云计算平台，并对数据进行存储和管理。
传输层可以采用无线通信方式，例如Wi-Fi、蓝牙等，并通过加密技术确保数据的安全传输。
数据存储可以使用云存储技术，例如分布式数据库，以提高系统的扩展性和可靠性。
2.3 应用层应用层是电力监控系统的数据分析和报警模块。
它主要负责对采集到的数据进行实时分析和处理，生成运行状态和性能信息，并提供故障诊断和报警功能。
应用层可以使用机器学习和大数据分析技术，通过对历史数据的学习和分析，提高故障检测和诊断的准确性。
报警功能可以通过短信、邮件等方式向相关人员发送报警信息。
电力监控系统的设计与实施
电力监控系统的设计与实施随着电力行业的迅速发展和电力供应的不断增长，保障电网安全稳定运行成为一项重要任务。
为了有效监控电力系统的运行状态和及时发现故障，电力监控系统的设计与实施变得尤为关键。
本文将讨论电力监控系统的设计原则、实施步骤和关键技术。
设计原则电力监控系统的设计应遵循以下几个原则：1. 可靠性：系统应具备高可靠性，能够持续稳定地监控电力系统的运行状态。
其硬件和软件部分应具备冗余设计，确保系统的可靠性和稳定性。
2. 灵活性：系统应具备一定的灵活性，能够适应不同规模和复杂度的电力系统。
设计时应充分考虑扩展性，方便后期的系统升级和拓展。
3. 实时性：系统应能够实时监测电力系统的运行状态，并及时报警。
主要依靠高效的数据采集、传输和处理技术，确保系统的实时性和准确性。
4. 易用性：系统的界面应简洁明了，易于操作和管理。
用户应能够方便地获取所需信息，并能进行相应的操作。
实施步骤电力监控系统的实施包括以下几个步骤：1. 系统需求分析：了解用户的需求和系统的功能要求，明确监控的范围和目标，制定系统需求文档。
2. 系统架构设计：根据系统需求，在考虑电力系统的复杂性和实时性的基础上设计系统的整体架构，并确定所需的硬件和软件设备。
3. 数据采集与传输：选择合适的数据采集方式，包括传感器、测量设备等，确保采集到高质量的电力系统数据，并通过网络传输至数据中心。
4. 数据处理与分析：利用数据处理技术，对采集到的数据进行清洗、存储和分析。
通过数据挖掘和机器学习算法，实现对电力系统运行状态的监测、故障诊断和预测。
5. 报警与应急响应：当电力系统发生异常或故障时，系统应能够及时发出警报并进行应急响应。
报警方式可以包括声音、短信、邮件等多种形式，以便及时通知相关人员。
6. 数据可视化与用户界面：通过数据可视化技术，将复杂的运行数据以图表、曲线等形式展示给用户，便于用户查看和分析。
同时，设计用户界面，提供操作接口，方便用户对系统进行管理和设置。
电力监控系统方案设计
电力监控系统方案设计
电力监控系统方案设计
⒈引言
电力监控系统方案设计旨在提供一个全面且可靠的电力监控解决方案，以确保电力供应的稳定性和安全性。
本文档将从以下几个方面详细描述该方案的设计和实施。
⒉需求分析
⑴电力监控系统的目标和目的
⑵系统功能需求
⑶性能需求
⑷安全需求
⒊系统架构设计
⑴系统组成部分
⑵系统硬件架构
⑶系统软件架构
⑷网络架构设计
⒋系统模块设计
⑴数据采集模块
⑵数据传输模块
⑶数据存储模块
⑷数据分析和报警模块
⑸用户接口模块
⒌系统实施方案
⑴系统硬件实施方案
⑵系统软件实施方案
⑶网络实施方案
⑷数据采集设备配置方案
⑸数据存储设备配置方案⒍系统测试与调试计划
⑴测试目标
⑵测试环境
⑶测试方法和策略
⑷测试计划和进度
⒎系统运维和维护计划
⑴运维策略
⑵维护计划
⑶故障排除和问题解决
附件：
附件1：系统架构图
附件2：系统模块设计图
附件3：系统测试报告
法律名词及注释：
⒈电力监控系统：指对电力供应进行监测和管理的系统，包括数据采集、数据传输、数据存储、数据分析和报警等功能。
⒉需求分析：通过分析和理解用户需求，明确系统的功能和性能要求。
⒊架构设计：指系统的组成部分和各部分之间的关系和通信方式的设计。
⒋实施方案：指系统的硬件、软件和网络的具体实施计划和配置方案。
⒌测试与调试计划：指对系统进行测试和调试的目标、环境、方法和计划。
⒍运维和维护计划：指对系统的日常运维和维护工作的策略和计划。
电力监控系统方案
项目社会效益评估
总结词
电力监控系统项目将带来广泛的社会效益。
详细描述
项目能够提高供电可靠性，减少停电时间和 频率，改善居民生活质量，增强社会稳定性 。同时，项目有助于推动能源转型和绿色发
展，为环保和可持续发展做出贡献。
项目对行业发展的影响
要点一
总结词
电力监控系统项目将对电力行业未来的发展产生重要影响 。
系统总体架构
集中式结构
系统采用集中式结构，由一个中心监控站 对多个子站进行集中监控。
分层设计
系统分为数据采集层、数据处理层和应用 层三个层次。
扩展性
系统能够方便地进行扩展和升级，适应不 同规模和需求。
硬件架构设计
服务器
选用高性能服务器，配置足够的内存和存 储空间，满足数据处理和存储需求。
数据采集设备
通过通信协议与电力传感器进行数据 通信，采集电力参数数据，并进行数 据处理、分析和存储。
系统测试与验收方案
功能测试
对电力监控系统的各项功能进行测试，如 数据采集、控制输出、报警等功能。
性能测试
测试电力监控系统的性能指标，如数据传 输速率、响应时间、稳定性等。
兼容性测试
测试电力监控系统与其他设备的兼容性， 以确保系统正常运行。
电力监控系统是电力行业 发展的重要支撑，可以提 高电力设备的运行效率和 管理水平。
电力监控系统需求分析
实现对电力设备的实时监控
电力监控系统需要具备实时数据采集、处理和存储功能，能够实 时监控电力设备的运行状态。
实现对电力设备的远程管理
电力监控系统需要具备远程管理功能，能够实现远程控制、调试、 维护和升级等功能。
系统验收与交付
对电力监控系统进行验收测试，确保 系统功能和性能符合项目要求，并交 付使用。
智能电网监控系统设计与建设
智能电网监控系统设计与建设随着社会的发展和科技的进步，电力行业迎来了新的挑战和机遇。
作为电力系统的基础设施，智能电网监控系统的设计与建设具备重要意义。
本文将对智能电网监控系统的设计与建设进行详细讨论。
一、智能电网监控系统的概述智能电网监控系统是通过集成传感器、通信设备和信息处理系统等技术手段，实现对电网运行状态、设备运行参数、供电质量等方面进行实时监测和数据处理的系统。
其目的是提高电力系统的可靠性、安全性和运行效率。
智能电网监控系统具备以下特点：1. 实时监测：通过实时采集电网各节点的数据，能够及时掌握电力系统的运行情况，并发现潜在问题。
2. 数据处理与分析：通过数据处理与分析，提供有关设备运行状况、供电质量、电力负荷等方面的信息，为电力企业的决策提供依据。
3. 远程操作与控制：监控系统能够通过通信网络实现对电网的远程操作与控制，提高运行效率和减少人为错误。
4. 多级警报功能：监控系统具备多级警报功能，能够及时发现并处理电力系统发生的异常情况，保障电网安全运行。
二、智能电网监控系统的设计与建设方法设计与建设智能电网监控系统需要考虑以下几个方面：1. 系统规划：根据电力系统的规模和需求，制定系统规划，并确定系统的功能模块和层次结构。
2. 传感器选择与布置：传感器是监控系统的核心组成部分，选择合适的传感器并合理布置，能够实现对电力系统各节点的全面监测。
3. 数据采集与存储：选择合适的数据采集设备和协议，实现对各节点数据的采集和传输，并建立合理的数据存储和管理机制。
4. 数据处理与分析：借助数据处理与分析技术，对采集到的数据进行处理与分析，提供准确可靠的运行参数和质量指标。
5. 远程操作与控制：建立可靠的通信网络，实现监控系统与电网之间的远程操作与控制，提高运行效率和运维的便捷性。
6. 警报与应急响应机制：建立多级警报系统，对电力系统发生的异常情况进行及时报警，并建立应急响应机制，快速处理异常情况。
7. 安全保障：加强系统的安全保障措施，防止信息泄露和恶意攻击，确保智能电网监控系统的稳定运行。
某大厦配电室远程监控管理系统 技 术 方 案 书
**大厦配电室远程监控管理系统技术方案书北京***机电设备安装工程有限公司二零一一年五月1 、系统概述1.1 工程介绍大厦现有10KV变、配电室四座，其中C座配电室为一期主配电室有4台变压器，12面高压柜30面低压柜；D座有2台变压器4面高压柜，13面低压柜；E座为二期主配电室2台变压器10面高压柜，11面低压柜；F座有2台变压器4面高压柜，11面低压柜。
变配电室的巡视检查主要依赖人工监控、管理。
电力远程监控系统以高压供电系统、低压配电系统的电气自动化为对象，电力远程监控系统主要涉及低压回路，监控对象点多面广。
按传统的供配电系统维护方式，通常是采用电工值守维护管理，这样即提高了成本，又不利于工作效率的提高，而且在意外情况突然发生，而维护人员又来不及到现场处理时，往往会造成严重的后果。
因此采用智能化电力远程监控系统，就显得非常重要。
电力监控系统给人们带来的节省人力成本、提高工作效率、提高生产安全可靠性等诸多优点得到了业内人事的一致认同。
因此通过电力监控自动化系统设于各节点的现场测控装置实时采集供用电系统中照明、通风、消防等处的供电设备运行的监视，对故障动作信号的采集，加快对供配电系统事故的反映和处理速度，缩短因故障所造成的停电时间，提高供电的可靠性。
使嘉华大厦供电系统的稳定、安全、高效、可靠运转。
1.2变配电室远程监控改造内容改造要求以安全、可靠、节省投资为宗旨，实现D、E、F座的低压主进开关、各低压分路出线开关的电气安全监控计划实现以下几方面内容：一、D、E、F座配电室低压电气设备运行实时故障报警、故障定位；二、D、E、F座配电室建立实时视频监控网络；通过实时视频监控，对电缆室、变压器、高、低压柜实现实时视频监控，对火灾、水灾、人员进出、人为误操作、实时监控，以防止出现重大事故。
三、通过分别对D、E、F座变、配电室低压电气设备运行实时故障报警、故障定位以及实时视频对D、E、F座变、配电室全方位监控管理，可做到在有人定时巡视；无人值班的情况下电气设备安全运行，出现故障及时响应。
环智国际大厦电力监控系统的设计---精品管理资料
环智国际大厦电力监控系统的设计李功上海安科瑞电气股份有限公司，上海嘉定摘要: 本文介绍了环智国际大厦电力监控系统的设计过程。
通过安科瑞Acrel—2000电力监控组态软件、ACR220ELF网络电力仪表、M5-F微机保护装置、GZDW直流电源柜进行系统组网，完成了对上海天目西路147地块环智国际大厦中低压配电系统中安装的电力仪表的自动监控,提高了大厦配电系统运行的可靠性。
关键词：Acrel-2000；电力监控系统；环智大厦；智能仪表;ACR220ELH;应用1 项目背景环智国际大厦位于上海市闸北区天目西路与恒丰路交界处，是上海著名的不夜城商业中心,可以方便快捷地通过上海火车站的铁路、高铁和三条地铁线抵达上海各区乃至全国，还有上海到北京、天津、香港等地的直通快车.集高档办公、购物、时尚、餐饮为一体的环智国际大厦，是体验上海高品质多元都市生活的新地标。
大厦拥有5600多平方米的购物中心及32000多平方米的办公区域，由29层高楼建筑和3层裙房组成。
大厦楼层净高2.7米，水平垂直线槽桥架设计方便缆线网络自由铺设，智能化采暖、通风空调系统，有线电视、语音及数据干线连接保证入驻企业安全、舒适地工作。
在商务办公之余更可眺望不夜城的繁华。
对于这样一个地标性的五星级综合性大厦,保证配电系统的安全可靠运行极为重要，为了对大厦内的中低压配电系统实现自动监控与管理，提高物业管理的水平，使用电力监控系统对配电网络中的智能设备进行集中监控就成了一种必然选择。
2 用户需求环智国际大厦配电系统主要包括:一个10KV高压配电室、2个0。
4KV低压配电室和132个楼层配电箱。
电力监控系统需要通过T1—T4变压器温度控制箱的RS485接口采集变压器绕组超温报警信号、铁芯超温报警信号以及传感器故障信号，并要具有声音报警功能。
需要采集直流柜的电池充放电状态、电池组电压、电池组电流、电池房温度等信号，并通过直流屏信息表在界面上显示出来。
智能电力监控系统设计与实现
智能电力监控系统设计与实现随着现代社会的不断发展，电力的使用越来越广泛。
在能源短缺的情况下，电力的管理和使用更加需要规范和节约。
因此，智能电力监控系统在电力行业中越来越受欢迎。
本文将对智能电力监控系统的设计和实现进行探讨。
一、智能电力监控系统的设计原理智能电力监控系统主要包括硬件和软件两个部分。
硬件主要是采用传感器对电力的各种参数进行采集，如电压、电流、功率、功率因数、电能等，再通过控制器对数据进行处理和判断。
而软件则是对采集的数据进行处理，包括数据存储、数据分析和数据展示等。
在智能电力监控系统的设计中，最为关键的是选取合适的传感器。
传感器的种类繁多，应根据监控对象的不同选取不同的传感器，如电压传感器、电流传感器、温度传感器、湿度传感器等。
此外，传感器的精度和稳定性也是选择重点。
选取传感器后，应对其进行标定和校准，以保证数据的准确性和可靠性。
二、智能电力监控系统的实现在智能电力监控系统的实现中，首先应进行系统架构设计。
系统架构设计应考虑到系统的可扩展性、可靠性和可维护性。
然后，在实现过程中，应进行传感器接口和控制器的设计。
传感器接口主要负责传感器信号的采集和处理；控制器则对传感器采集到的数据进行处理和判断，并将处理后的数据传输到上位计算机。
此外，采用合适的通信协议也是系统实现的重点。
在智能电力监控系统的实现过程中，应注重数据的处理和分析。
数据的处理和分析可以通过算法实现，包括滤波、采样、归一化等。
在数据的分析过程中，可采用数据挖掘和统计分析方法，以得到更加准确的结果。
最后，应根据用户的需求设计合适的数据展示界面，便于用户对数据进行查询和分析。
三、智能电力监控系统的应用场景智能电力监控系统的应用场景非常广泛，涵盖了各种电力设施，如家庭、商业、工业、政府等。
在家庭中，可对电器的使用情况进行监控和节能；在商业和工业中，可对电力系统的运行情况进行监控和维护；在政府中，可对电力系统的监管和管理进行实时跟踪。
智能电力监控系统设计
智能电力监控系统设计随着能源需求的日益增加，电力监控系统在现代工业生产中扮演着重要角色。
传统的监控系统由于仅能对电力的基本参数进行监测，往往处理速度较慢、误差大，难以满足高效数据监控及快速响应的需求。
为此，基于现有电力监控系统的不足，智能电力监控系统的设计逐渐成为一些企业关注的对象。
智能电力监控系统不仅可以监测基本参数，如电压、电流、功率等，还可以实现精准监测和控制，同时将数据反馈到中央控制室或者云端平台，实现大规模数据分析和预测。
本文将介绍智能电力监控系统的设计原理以及实现方法，并通过实例展示其在工业生产中的应用。
一、系统设计原理智能电力监控系统的硬件部分主要由电路部分和传感器组成，硬件设备的功能是采集电力参数数据并传递到软件系统中。
另一方面，软件系统主要由数据处理程序、数据库和用户接口所组成。
软件系统的主要功能是收集电力参数数据然后进行处理、分析后以图表或报表的形式将结果反馈给用户。
该系统通过硬件和软件的协作实现电力监控系统的细致化和自动化。
具体而言，智能电力监控系统由以下三部分构成。
1. 传感器部分传感器部分主要包括电压传感器、电流传感器和温度传感器等。
通过这些传感器采集电力参数数据，并通过模拟信号转换器以数字信号的形式传递给控制盒或者嵌入式系统。
2. 控制盒或嵌入式系统控制盒或嵌入式系统通过处理电力参数数据并实时监控系统运行状态。
同时，它也是电力控制的决策化单元，负责控制电源打开或关闭、电力调度等。
此外，它还能够与上层管理系统进行数据交互，并将监控数据传输到上层管理系统。
控制盒或嵌入式系统的内部主要是由CPU、存储器、通讯接口等组成。
3. 上层管理系统上层管理系统主要由服务器端、管理平台和数据处理部分组成。
这个系统主要是负责在数据交互和控制盒或嵌入式系统控制决策的同时，对数据采集、处理其进行分析、模型的构建和最后的决策支持的反馈，可以实现数据的高效利用。
二、实现方法智能电力监控系统的实现可分成以下几个步骤。
电力工程电网智能监控系统的设计与运行管理方法
电力工程电网智能监控系统的设计与运行管理方法随着电力行业的快速发展和电网规模的不断扩大，电力工程电网智能监控系统在电力系统中的作用越来越重要。
本文将围绕电力工程电网智能监控系统的设计和运行管理方法展开论述，分为系统设计和运行管理两个方面进行探讨。
一、系统设计电力工程电网智能监控系统的设计是确保系统能够高效运行和提供准确数据的基础。
以下是设计中应注意的几个关键点。
1. 总体结构设计电力工程电网智能监控系统的总体结构应该合理，并与电网的运行特点相适应。
一般来说，系统应包括数据采集、信号传输、数据处理和系统控制等模块。
同时，系统结构需要具备可扩展性，以适应未来电网规模的扩大和技术的更新。
2. 数据采集子系统设计数据采集子系统是电力工程电网智能监控系统的核心部分，负责采集和传输电网运行数据。
在设计上，应充分考虑数据的准确性和实时性。
同时，合理的传输方式和通信协议也是必不可少的，以确保数据能够正确传输到数据处理模块。
3. 数据处理和分析模块设计数据处理和分析模块是电力工程电网智能监控系统的决策支持部分，主要负责对采集的数据进行处理和分析，并提供相关的运行状态分析和异常预警。
在设计时，需要结合电网的运行特点，采用合适的算法和模型，以提高数据的处理和分析效率。
4. 系统控制与运维设计系统控制与运维是保证电网智能监控系统正常运行的重要环节。
在设计中，应考虑系统诊断与维护、设备管理与保养等方面的内容。
此外，为了提高系统的可靠性和安全性，应设计相应的系统监控和故障处理机制。
二、运行管理方法电力工程电网智能监控系统的运行管理是保证系统稳定、高效运行的关键。
以下是一些常用的运行管理方法。
1. 数据质量管理在系统运行过程中，数据质量的准确性和完整性是保证监控系统有效运行的基础。
因此，需要建立一套完善的数据质量管理机制，包括数据采集、传输、处理和存储等各个环节。
同时，应定期对数据进行质量评估和校正，及时发现和处理异常数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环智国际大厦电力监控系统的设计周菁江苏安科瑞电器制造有限公司，江苏江阴摘要：本文介绍了环智国际大厦电力监控系统的设计过程。
通过安科瑞Acrel-2000电力监控组态软件、ACR220ELF网络电力仪表、M5-F微机保护装置、GZDW直流电源柜进行系统组网，完成了对上海天目西路147地块环智国际大厦中低压配电系统中安装的电力仪表的自动监控，提高了大厦配电系统运行的可靠性。
1项目背景环志国际大厦位于上海市闸北区天目西路与恒丰路交界处，是上海著名的不夜城商业中心，可以方便快捷地通过上海火车站的铁路、高铁和三条地铁线抵达上海各区乃至全国，还有上海到北京、天津、香港等地的直通快车。
集高档办公、购物、时尚、餐饮为一体的环智国际大厦，是体验上海高品质多元都市生活的新地标。
大厦拥有5600多平方米的购物中心及32000多平方米的办公区域，由29层高楼建筑和3层裙房组成。
大厦楼层净高2.7米，水平垂直线槽桥架设计方便缆线网络自由铺设，智能化采暖、通风空调系统，有线电视、语音及数据干线连接保证入驻企业安全、舒适地工作。
在商务办公之余更可眺望不夜城的繁华。
对于这样一个地标性的五星级综合性大厦，保证配电系统的安全可靠运行极为重要，为了对大厦内的中低压配电系统实现自动监控与管理，提高物业管理的水平，使用电力监控系统对配电网络中的智能设备进行集中监控就成了一种必然选择。
2用户需求环智国际大厦配电系统主要包括：一个10KV高压配电室、2个0.4KV低压配电室和132个楼层配电箱。
电力监控系统需要通过T1-T4变压器温度控制箱的RS485接口采集变压器绕组超温报警信号、铁芯超温报警信号以及传感器故障信号，并要具有声音报警功能。
需要采集直流柜的电池充放电状态、电池组电压、电池组电流、电池房温度等信号，并通过直流屏信息表在界面上显示出来。
能够与10KV M5-F微机保护装置进行通信，主要采集微机保护装置传来的电压、电流、功率、频率、功率因数、断路器状态、手车位置等电力参数。
对于低压开关柜和楼层配电柜内安装的电力测量仪表，主要采集电压、电流、功率、电能等电力参数。
对本工程中所有电力系统的运行参数进行自动采集与分析，并能够定时保存到数据库中，保存时间间隔要求电压、电流、功率为1分钟一次电能值为5分钟一次。
需要采用简体中文Windows NT4.0/Window2000或者WindowsXP操作系统软件，并应提供配套的图形化操作软件、报警管理软件、参数设置软件、历史数据记录与管理及报表生成软件、通讯服务软件和绘图软件以及数据库编程软件等。
管理人员能够通过大厦地下一层监控值班室内的PC机对系统进行监控管理。
对电力监控软件的要求如下：能在一个画面上进行所有的操作设定作业及对系统进行监控；可由鼠标的拖拽方式，简便的设定时间，也可在控制板上进行简便的设置；采用易操作的拖放方式，易于编辑各控制点的平面图；鼠标所指区域即显示相关断路器和群组的编号，以及显示该区的工作状态（开关）；提供方便的动态画面功能，使控制区域更加生动直观；可监测所有有关控制区的各项工作状态信息；可发出工作异常报警，并显示异常区域、异常工作点的具体地址；提供运行时间分析及历史记录分析功能；可收集一定的日志数据显示于画面或打印；提供对于各进线及馈线回路的电能量的查询和导出功能；可按照国际标准协议转发主要回路的电力参数给楼宇设备自控（BA）系统。
对于环智国际大厦电力监控系统的硬件配置要求主要如下：主机处理器Intel Core2Quad Qx6850，内存4096DDR2，硬盘250GB；19”TFT LCD显示屏；配备A3激光打印机。
3设计方案3.1主要设计参考标准DL/T814-2002《配电自动化系统功能规范》ISO/IEC11801《国际综合布线标准》GBJ232-2005《电测量仪表装置设计技术规程》DL5002-2003地区电网电力调度自动化设计技术规范IEC60870-5-101远动设备及系统传输规约IEC60870-5-104远动网络传输规约IEC60870-6-TASE2远动设备及系统计算机数据通信规约GB50171-2004《电气装置安装工程盘、柜及二次回路结线施工及验收规范》DL/T721-2006《配电网自动化系统远方终端》GB/50198-2003《监控系统工程技术规范》GB50254～59-2002《电气装置安装工程施工及验收规范》GB/J63-2007《电力装置的电测量仪表装置设计规范》ISARP55.1《数字处理计算机硬件测试》DL/T630《交流采样远动终端通用技术条件》各回路通讯端口分配与监控回路确定根据环智国际大厦高低压配电系统一次图确定需要进行监控的回路，并根据现场配电柜安装的实际位置合理确定通讯线缆的走向及通讯端口的分配，如下表所示（部分）：序号楼层端口号端口号柜体编号回路编号回路名称128FCOM1COM1-128PM228PM2电表配电柜228PM2-1办公楼328PM2-2428PM2-3528PM2-4628PME128PME1照明配电柜双电源728PK128PK1变频控制柜828PM128PM1照明配电柜929FCOM1-229PM229PM2电表配电柜1029PM2-1办公楼1129PM2-21229PM2-31329PM2-41429PME129PME1照明配电柜双电源1529PK129PK1变频控制柜1629PM129PM1照明配电柜1730FCOM1-330PM130PM2照明箱1830PME130PME1照明配电箱1930PKE1-130PKE1-1稳压泵控制箱2030PLE3/A 30PLE3/A 2130PK130PM2-4空调控制箱2230PKE1/A 30PME1风机控制箱23电梯房2425FCOM2COM2-125PM225PM2电表配电柜2525PM2-1办公楼2625PM2-22725PM2-32825PM2-42925PM2-53025PME125PME1照明配电柜双电源3125PK125PK1变频控制柜3225PM125PM1照明配电柜33电梯房3426FCOM2-226PM226PM2电表配电柜3526PM2-1办公楼3626PM2-23726PM2-33826PM2-43926PME126PME1照明配电柜双电源4026PK126PK1变频控制柜4126PM126PM1照明配电柜4227FCOM2-327PM227PM2电表配电柜4327PM2-1办公楼4427PM2-24527PM2-34627PM2-44727PME127PME1照明配电柜双电源4827PK127PK1变频控制柜4927PM127PM1照明配电柜5023FCOM3COM3-123PM223PM2电表配电柜5123PM2-1办公楼5223PM2-25323PM2-35423PM2-45523PM2-55623PME123PME1照明配电柜双电源5723PK123PK1变频控制柜5823PK223PK2变频控制柜5923PM123PM1照明配电柜6024FCOM3-224PM224PM2电表配电柜6124PM2-1办公楼6224PM2-26324PM2-36424PM2-46524PM2-56624PME124PME1照明配电柜双电源6724PK124PK1变频控制柜6824PK224PK2变频控制柜6924PM124PM1照明配电柜7021FCOM4COM4-121PM221PM2电表配电柜7121PM2-1办公楼7221PM2-27321PM2-37421PM2-47521PM2-57621PM2-67721PME121PME1照明配电柜双电源7821PK121PK1变频控制柜7921PK221PK2变频控制柜8021PM121PM1照明配电柜8122FCOM4-222PM222PM2电表配电柜8222PM2-1办公楼8322PM2-28422PM2-38522PM2-48622PM2-58722PME122PME1照明配电柜双电源8822PK122PK1变频控制柜8922PK222PK2变频控制柜9022PM122PM1照明配电柜3.3通讯线缆综合布线过程环智国际大厦布线平面图施工前的检查：1．在工程开始之前，必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工：（1）设备间的土建工程已全部竣工，室内墙壁已充分干燥。
设备间门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全；（2）设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；（3）电源已经接入设备间，应满足施工需要；（4）设备间的通风管道应清扫干净，空气调节设备应安装完毕，性能良好；（5）在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板应接地良好，接地电阻和防静电措施应符合要求。
屏蔽双绞线传输通道施工：1.金属管的敷设（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
（2）金属管的切割套丝在配管时，根据实际需要长度，对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
管子和管子连接，管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。
套丝时，先将管子在管钳上固定压紧，然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光，使管口保持光滑。
（3）金属管的敷设金属管的暗设应符合下列要求：预埋在墙体中间的金属管内径不宜超过50mm，楼板中的管径宜为15-25mm，直线布管30mm处设置暗线盒。
金属管连接时，管孔应对准，接缝应严密，不得有水泥、沙浆渗入。
管孔对准、无错位，以免影响管、线、槽的有效管理，保证敷设线缆时穿设顺利。
双绞线线缆布线：1.线缆布放的一般要求（1）线缆布放前应核对规格及位置是否与设计规定相符合；（2）布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；（3）在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；（4）信号电缆、电源线、双绞线缆、光缆及建筑物内其它弱电线缆应分离布放。
（5）布放线缆应有冗余。
在二级交接间、设备间双绞电缆预留长度一般为3-6m，工作区为0.3-0.6m。
特殊要求的应按设计要求预留。
2.线缆牵引用一条拉线将线缆牵引穿入墙壁管道、吊顶和地板管道称为线缆牵引。
在施工中，应使拉线和线缆的连接点尽量平滑，所以要采用电工胶带在连接点外面紧紧的缠绕，以保证平滑和牢靠。
3.双绞线连接和通讯服务器的端接双绞线端接的一般要求：线缆在端接前，必需检察标签颜色和数字的含义，并按顺序端接；线缆中间不得产生接头现象；线缆端接处必需卡接牢靠，接触良好；线缆端接处应符合设计和厂家安装手册要求；双绞电缆与仪表和通讯服务器连接时，应按照红色线接485+黑色线接485-的原则，不得颠倒和错接。
