《机械设计》第五章键连接PPT课件
![《机械设计》第五章键连接PPT课件](https://img.taocdn.com/s3/m/fde7db1bf524ccbff02184b8.png)
D d
l
L
特点: 可传递较大扭矩和轴向力,无应力集中,
对中性好,但加工要求较高,应用受限制。
§5—4 销联接
定位销——主要用于零件间位置定位,左图,常用 作组合加工和装配时的主要辅助零件。
联接销——主要用于零件间的联接或锁定,中图, 可传递不大的载荷
安全销——主要用于安全保护装置中的过载剪断元 件 ,右图
轴上的槽用盘铣刀或指状铣刀加工;
轮毂槽用拉刀或插刀加工。
工作面
工作面
(a)
(a)
(b)
普通平键:
(a)
(b)
圆 头 — A型(常用)—键(a) 顶上面与毂不接触(b) 有间隙
方 头 — B型—常用螺钉固定
(c)
半圆头—C型(端铣刀加工)—用于轴端与轮毂联接
(c)
(d)
(c)
(c)
(d)
(d)
2)薄型平键——键高约为普通平键的60%~70%: 圆头、方头、单圆头
第五章 键与花键联接
§5—1 键联接
键是一种标准件,通常用于联接轴与轴上旋 转零件与摆动零件,起周向固定零件的作用以传 递旋转运动成扭矩,而导键、滑键、花键还可用 作轴上移动的导向装置。
一、键联接的类型与构造 主要类型:平键、半圆键、楔键、切向键
1、平键 1)普通平键
用于静联接,即轴与轮毂间无相对轴向移动 构造:两侧面为工作面,靠键与槽的挤压和 键的剪切传递扭矩;
一、过盈联接的类型与应用 利用两个被联接件本身的过盈配合来实现,
一为包容件,另一为被包容件。
1 23 4
无辅助件(左图)——用于轴与轮毂联接,轮圈与轮芯的联接 及滚动轴承与轴及座孔的联接
df
二、花键联接的设计计算
键连接(公开课)分解课件
![键连接(公开课)分解课件](https://img.taocdn.com/s3/m/1165590d68eae009581b6bd97f1922791688bee5.png)
键连接的实现步骤
设计键结构和连接方式
选择材料和工艺
根据载荷大小和使用环境等因素 ,选择合适的材料和工艺方法。
根据使用要求和结构特点,设计 合理的键结构和连接方式。
加工和装配
按照制定的工艺流程,对键和连 接件进行加工和装配,确保达到 设计要求和使用性能。
确定连接要求
明确需要连接的部件及其功能要 求,确定所需的键连接类型和规 格。
03
键连接的特点
键连接具有结构简单、安装方便、可靠性高、耐久性好等优点。同时,
它也具有承受较大载荷、传递较大扭矩的能力,因此在机械、建筑、航
空等领域得到广泛应用。
键连接的实现方式
键连接的材料选择
根据使用要求和载荷大小,选择合适的材料制作键和连接件。常用的材料有钢、铸铁、铜 等金属材料,以及塑料、橡胶等非金属材料。
键连接的改进方向
优化数据冗余问题
通过引入数据去重机制或者采用更高 级的数据结构(如哈希表)来减少数 据冗余。
增强数据一致性保证
扩展查询能力
通过引入索引、视图或者自定义函数 等方式来增强查询能力,支持更复杂 的查询操作。
引入事务管理机制或者采用分布式锁 等方式来保证数据一致性。
04
键连接的实例解析
的性能优势。
键连接的应用场景
数据检索
在数据库、数据仓库等应用中 ,使用键连接快速检索相关数
据项。
数据清洗与整合
在数据处理与分析中,通过键 连接将分散的数据整合到一起 。
程序设计与开发
在软件开发中,使用键连接实 现对象之间的关联与通信。
数据挖掘与机器学习
在数据挖掘和机器学习领域, 键连接有助于特征提取和模型
05
键连接的未来发展与展望
机械制图 第3版课件-键连接和销连接
![机械制图 第3版课件-键连接和销连接](https://img.taocdn.com/s3/m/64fbd2fa16fc700aba68fcbf.png)
二、键槽和键连接的画法
新形态 一体化教材
3.钩头楔键连接 钩头楔键的上下 的斜度,装配时打入轴和轮(毂)的键槽内,靠楔面作用传递转矩,能轴向固定零件 和传递单向的轴向力。
键连接和销连接
新形态 一体化教材
三、销连接概述
销连接也是一种可拆连接。销在机器中主要起定位和连接作用,连接时,只能传 递不大的转矩。常用的有圆柱销、圆锥销和开口销等
键连接是一种可拆联接。键用来连接轴和安装在轴上的转动零件,如齿轮、带轮、 联轴器等,起传递转矩的作用。通常在轴上和轮子上分别制出一个键槽,装配时先将 键嵌入轴的键槽内,然后将轮毂上的键槽对准轴上的键装入即可。常用的键有普通平 键、半圆键和钩头楔键等。
a)平键
b)半圆键 c)钩头楔键
键连接和销连接
一、键连接概述
新形态 一体化教材
键是标准件,其结构和尺寸以及相应的键槽尺寸都可以在相应的国家标准中查到。常用键的型式、
画法及标记见表: 名称
标准号
图例
标记示例
普通平键 GB/T 1096-2003
半圆键
GB/T 1098-2003
b=18mm,h=11mm,L=100mm 的圆 头普通 A 型平键: GB/T 1096 键 18×11×100
键连接和销连接
二、键槽和键连接的画法
新形态 一体化教材
2.半圆键连接 半圆键的两侧面为工作面,与轴和轮(毂)上的键槽两侧面接触,而半圆键的顶 面与轮(毂)键槽顶面之间不接触,应留有间隙。由于半圆键在键槽中能绕槽底圆弧 摆动,可以自动适应轮(毂)中键槽的斜度,因此适用于具有锥度的轴。
键连接和销连接
由于半圆键在键槽中能绕槽底圆弧摆动可以自动适应轮毂中键槽的斜度因此适用于具有锥二键槽和键连接的画法键连接和销连接新形态一体化教材钩头楔键连接钩头楔键的上下两面是工作面而键的两侧为非工作面楔键的上表面有1
新形态 一体化教材
3.钩头楔键连接 钩头楔键的上下 的斜度,装配时打入轴和轮(毂)的键槽内,靠楔面作用传递转矩,能轴向固定零件 和传递单向的轴向力。
键连接和销连接
新形态 一体化教材
三、销连接概述
销连接也是一种可拆连接。销在机器中主要起定位和连接作用,连接时,只能传 递不大的转矩。常用的有圆柱销、圆锥销和开口销等
键连接是一种可拆联接。键用来连接轴和安装在轴上的转动零件,如齿轮、带轮、 联轴器等,起传递转矩的作用。通常在轴上和轮子上分别制出一个键槽,装配时先将 键嵌入轴的键槽内,然后将轮毂上的键槽对准轴上的键装入即可。常用的键有普通平 键、半圆键和钩头楔键等。
a)平键
b)半圆键 c)钩头楔键
键连接和销连接
一、键连接概述
新形态 一体化教材
键是标准件,其结构和尺寸以及相应的键槽尺寸都可以在相应的国家标准中查到。常用键的型式、
画法及标记见表: 名称
标准号
图例
标记示例
普通平键 GB/T 1096-2003
半圆键
GB/T 1098-2003
b=18mm,h=11mm,L=100mm 的圆 头普通 A 型平键: GB/T 1096 键 18×11×100
键连接和销连接
二、键槽和键连接的画法
新形态 一体化教材
2.半圆键连接 半圆键的两侧面为工作面,与轴和轮(毂)上的键槽两侧面接触,而半圆键的顶 面与轮(毂)键槽顶面之间不接触,应留有间隙。由于半圆键在键槽中能绕槽底圆弧 摆动,可以自动适应轮(毂)中键槽的斜度,因此适用于具有锥度的轴。
键连接和销连接
由于半圆键在键槽中能绕槽底圆弧摆动可以自动适应轮毂中键槽的斜度因此适用于具有锥二键槽和键连接的画法键连接和销连接新形态一体化教材钩头楔键连接钩头楔键的上下两面是工作面而键的两侧为非工作面楔键的上表面有1
键连接(公开课)
![键连接(公开课)](https://img.taocdn.com/s3/m/d5a98eb7a32d7375a517800c.png)
2020/3/19
29
一、类型、特点和应用
1、特点:
1)齿较多、工作面积大、承载能力较高 2)键均匀分布,各键齿受力较均匀 3)齿槽线、齿根应力集中小,对轴的强度削弱 减少 4)轴上零件对中性好 5)导向性较好 6)加工需专用设备、制造成本高
2020/3/19
30
2、花键类型
按齿形分: ①矩形花键
2020/3/19 第八章 轴系零件
6 §8—1 键、销及其连结
(2)薄型平键—静联接(高度为普通平键的60~70%) (薄壁结构、空心轴、尺寸受限制处:承载能力较低)
圆头(A型) 方头(B型) 单圆头(C型):用于轴端
薄型平键的分析与普通平键一样
2020/3/19
7
3)导向平键与滑键——用于动联接,即轴与轮毂之 间有相对轴向移动的联接
2020/3/19
19
2、半圆键
轴槽用与半圆键形状相同的铣刀加工,键能在槽中 绕几何中心摆动,键的侧面为工作面,工作时靠其侧 面的挤压来传递扭矩。
d
2020/3/19
20
特点:工艺性好,装配方便,适用于锥形轴与轮毂的联 接
缺点:轴槽对轴的强度削弱较大。只适宜轻载联接。
3、楔键联接
1:100
工作面
轮毂槽的底面也有1:100的斜度。
缺点:定心精度不高。
应用:只能应用于定心精度不高,载荷 平稳和低速的连接。
安装时用 力打入
工作面
潘存云教授研制
潘存云教授研制
2020/3/19
23
普通楔键:上、下面为工作表面,有1:100 斜度 (侧面有间隙),工作时打紧,靠上下面摩擦传 递扭矩,并可传递小部分单向轴向力
1:100
键、花键、无键连接和销连接.pptx
![键、花键、无键连接和销连接.pptx](https://img.taocdn.com/s3/m/aba16fc1168884868662d674.png)
导向平键(传递转矩不大时选用)
轴上零件在轴上 作距离较短的相 对滑动
滑键 滑键固定在轮毂上,距离较长的相对滑动
2.半圆键连接 工作面是两侧面
键能在轴上的键槽中绕其圆 心摆动, 以适应轮毂上键槽 的斜度,安装方便。 常用与锥形轴与毂的连接
缺点:轴槽对轴的强度削弱较大,适宜轻载连接。
3. 楔键连接
2 2200103 6 70 70
MPa
149.7MPa
p : 查表6 2, 轻微冲击, 静连接, 钢, 所以 p 100 ~ 120MPa
p p 采用双键,并相隔180°,键长按1.5l计算
p
2T 103 kld
2 2200103 6105 70
MPa
99.8MPa

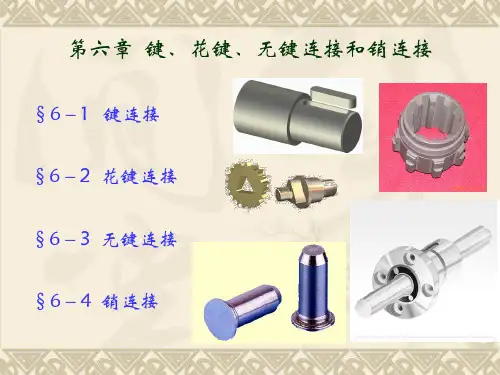

第六章 键、花键、无键连接和销连接
§6-1 键连接 §6-2 花键连接 §6-3 无键连接 §6-4 销连接
§6-1 键连接
键是主要用来实现轴与轮毂之间周向固定并传 递转矩的标准零件,或实现轴上零件轴向固定及轴 向滑动的导向。
一、键连接的分类、结构型式及应用
分类
平键连接 半圆键连接 楔键连接 导向键连接
当强度不足时,可适当增加键长或采用两个键按180º布置。 两个半圆键应布置在轴的同一条母线上;两个楔键则应布置在 沿周向相隔90~120º。考虑到两个键的载荷分布不均匀性,在 强度校核中可按1.5个键计算。
例题:设计键连接(P108)
齿轮与轴的材料为钢,用键构成静连接,装齿轮处的轴径 d=70mm,齿轮轮毂宽为100mm,传递转矩T=2200Nm, 载荷有轻微冲击。
1.平键连接
①结构要点:
工作面是两侧面 上表面与轮毂上的键槽底部之间留有间隙 键的上、下表面为非工作面不承受轴向力 ②按用途分类 普通平键、薄型平键、导向平键、滑键
轴上零件在轴上 作距离较短的相 对滑动
滑键 滑键固定在轮毂上,距离较长的相对滑动
2.半圆键连接 工作面是两侧面
键能在轴上的键槽中绕其圆 心摆动, 以适应轮毂上键槽 的斜度,安装方便。 常用与锥形轴与毂的连接
缺点:轴槽对轴的强度削弱较大,适宜轻载连接。
3. 楔键连接
2 2200103 6 70 70
MPa
149.7MPa
p : 查表6 2, 轻微冲击, 静连接, 钢, 所以 p 100 ~ 120MPa
p p 采用双键,并相隔180°,键长按1.5l计算
p
2T 103 kld
2 2200103 6105 70
MPa
99.8MPa
第六章 键、花键、无键连接和销连接
§6-1 键连接 §6-2 花键连接 §6-3 无键连接 §6-4 销连接
§6-1 键连接
键是主要用来实现轴与轮毂之间周向固定并传 递转矩的标准零件,或实现轴上零件轴向固定及轴 向滑动的导向。
一、键连接的分类、结构型式及应用
分类
平键连接 半圆键连接 楔键连接 导向键连接
当强度不足时,可适当增加键长或采用两个键按180º布置。 两个半圆键应布置在轴的同一条母线上;两个楔键则应布置在 沿周向相隔90~120º。考虑到两个键的载荷分布不均匀性,在 强度校核中可按1.5个键计算。
例题:设计键连接(P108)
齿轮与轴的材料为钢,用键构成静连接,装齿轮处的轴径 d=70mm,齿轮轮毂宽为100mm,传递转矩T=2200Nm, 载荷有轻微冲击。
1.平键连接
①结构要点:
工作面是两侧面 上表面与轮毂上的键槽底部之间留有间隙 键的上、下表面为非工作面不承受轴向力 ②按用途分类 普通平键、薄型平键、导向平键、滑键
机械设计 第06章 键连接
![机械设计 第06章 键连接](https://img.taocdn.com/s3/m/f4e26578ccbff121dd3683a4.png)
第六章 键、花键连接
3/28
1.平键联接
键联接1
平键的两侧面是工作面,上表面 与轮毂上的键槽底部之间留有间隙, 键的上、下表面为非工作面。工作时 靠键与键槽侧面的挤压来传递扭矩。
根据用途,平键又可分为 普通平键 导向平键 滑键
第六章 键、花键连接 键 联 接 4/28
①普通平键
键联接1
普通平键主要用于静连接。 普通平键按构造分有:圆头平键(A型键),平头平键(B型键)和半 圆头平键(C型键)
花键联接一般用于定心精度要求高和载荷较大的地方。 花键加工需用专门的设备和工具,成本较高。 花键联接按齿形不同,可分为矩形花键和渐开线花键两类,且均已标 准化。
第六章 键、花键2/28
花键联接强度计算
花键联接2
花键联接的受力情况如右图。其主要失效形 式仍是工作面被压溃(静联接)或工作面过度磨 损(动联接)。
和精度要求高的连接,变载下易松动。
楔键分为普通楔键和钩头锲键盘。
双键:为保证连接具有较大的压紧力,相隔90-120度。
4.切向键
第六章 键、花键连接 键联接3
12/28
组成:由两个斜度为1:100的楔键组成。
工作面:上、下两面
工作原理:靠工作面与轴及轮毂相挤压来传递扭矩,
安装:有一个面必须与轴线共面,对轴的削弱较大,一般用于轴的直径为
渐开线花键 a=30°,h=m a=45°,h=0.8m
[p]、[p]为花键联接的许用挤压应力和许用压强
第六章 键、花键连接
§6-1 键连接 §6-2 花键连接
重点:平键尺寸选择及强度计算
第六章 键、花键连接
2/28
§6-1键连接
键联接1
一、键联接的功能、类型及应用
《机械设计》第五章_键连接-PPT文档资料-讲义
![《机械设计》第五章_键连接-PPT文档资料-讲义](https://img.taocdn.com/s3/m/ded60d45af45b307e9719726.png)
(a)
(b)
圆 头 — A型(常用)—键(a) 顶上面与毂不接触(b) 有间隙
方 头 — B型—常用螺钉固定
(c)
半圆头—C型(端铣刀加工)—用于轴端与轮毂联接
(c)
(d)
(c)
(c)
(d)
(d)
2)薄型平键——键高约为普通平键的60%~70%: 圆头、方头、单圆头
用于薄臂结构、空心轴等径向尺寸受限制的联接
a)定位销
销套
安全销
b) 连接销
c) 安全销
圆柱销——不能多于装拆(否则定位精度下降) 圆锥销——1:50锥度,可自锁,定位精度较高,允
许多于装拆,且便于拆卸 特殊型式销——带螺纹锥销,开尾锥销(右图)弹
性销,开口销,槽销和开口销等多种形 式
d)圆柱销,圆锥销
e)特殊形式销
§5—5 过盈联接
3)导向平键与滑键——用于动联接,即轴与轮毂 之间有相对轴向移动的联接
导向键——键不动,轮毂轴向移动 滑键——键随轮毂移动
特点:装拆方便,对零件对中性无影响,容易制造,作 用可靠,多用于高精度联接。 但只能圆周固定,不能承受轴向力
2、半圆键
轴槽用与半圆键形状相同的铣刀加工,键能在槽 中绕几何中心摆动,键的侧面为工作面,工作时靠其 侧面的挤压来传递扭矩。
N10T0 /d2020T0 [0]
bl bl bld
2、半圆键联接强度校核
N10T0 /d2020T0 [0]
bl bl bld
强度不够时,措施: 1)双键,180°布置(按1.5个键计算)
三键,120°布置 2)增大轴径d↑ 3)增长L↑,但轮毂长↑受力不利 4)改用花键
§5—2 花键联接
花键联接是由多个键齿与键槽在轴和轮毂孔的周向 均布而成
键、花键、无键连接和销连接培训讲义(PPT 33张)
![键、花键、无键连接和销连接培训讲义(PPT 33张)](https://img.taocdn.com/s3/m/81b90724763231126edb11a6.png)
2 T p 滑动平键联接的强度验 算: p dlk
下一页
2、半圆键联接
工作面
下一页
3、楔键联接
上下表面是工作面,靠摩擦力传递转矩;轴与轮毂的对中 性较差;用于低速、轻载、对中要求不严的场合。
1: 100 工作面
方头楔键
钩头楔键
圆头楔键
下一页
4、切向键联接
工作面
下一页
6.2花键联接
14×9 16×10 18×11 20×12 22×14
40 45 50 56 63 70 80
45 50 56 63 70 80 50 56 63 70 80 90 50 56 63 70 80 90 56 63 70 80 90 100 63 70 80 90 100 110
返回
对中性较差
返回
椭圆形
六角形
正方形
带切口圆形
三角形
下一页
ቤተ መጻሕፍቲ ባይዱ
2.弹性环联接
下一页
下一页
课后习题
作业6-9
6.9图6.38所示凸缘半联轴器及圆柱齿轮,分别用键与减速器的低速轴 相连接。试选择两处键的类型及尺寸,并校核其连接强度。已知轴的材 料为45钢,传递的转矩T=1000N.m,齿轮用锻钢制造,半联轴器用灰铸铁 制造,工作时有轻微冲击。
C型键用于轴端
下一页
普通平键联接的应用
下一页
键联接的类型选择和强度校核
1.键的类型选择—根据使用要求和工作条件 转矩、转速、载荷性质、是否移动、对中性等 2.键的尺寸选择(同时确定配合类型) (平键)根据轴径d,选择截面尺寸bxh; 根据轮毂的长度选择键的长度L。 查键的尺寸 3.平键联接的强度校核 计算公式:
机械设计
下一页
2、半圆键联接
工作面
下一页
3、楔键联接
上下表面是工作面,靠摩擦力传递转矩;轴与轮毂的对中 性较差;用于低速、轻载、对中要求不严的场合。
1: 100 工作面
方头楔键
钩头楔键
圆头楔键
下一页
4、切向键联接
工作面
下一页
6.2花键联接
14×9 16×10 18×11 20×12 22×14
40 45 50 56 63 70 80
45 50 56 63 70 80 50 56 63 70 80 90 50 56 63 70 80 90 56 63 70 80 90 100 63 70 80 90 100 110
返回
对中性较差
返回
椭圆形
六角形
正方形
带切口圆形
三角形
下一页
ቤተ መጻሕፍቲ ባይዱ
2.弹性环联接
下一页
下一页
课后习题
作业6-9
6.9图6.38所示凸缘半联轴器及圆柱齿轮,分别用键与减速器的低速轴 相连接。试选择两处键的类型及尺寸,并校核其连接强度。已知轴的材 料为45钢,传递的转矩T=1000N.m,齿轮用锻钢制造,半联轴器用灰铸铁 制造,工作时有轻微冲击。
C型键用于轴端
下一页
普通平键联接的应用
下一页
键联接的类型选择和强度校核
1.键的类型选择—根据使用要求和工作条件 转矩、转速、载荷性质、是否移动、对中性等 2.键的尺寸选择(同时确定配合类型) (平键)根据轴径d,选择截面尺寸bxh; 根据轮毂的长度选择键的长度L。 查键的尺寸 3.平键联接的强度校核 计算公式:
机械设计
键连接与销轴课件
![键连接与销轴课件](https://img.taocdn.com/s3/m/d25d079b48649b6648d7c1c708a1284ac9500572.png)
更换损坏部件
如果发现键或销轴有严重磨损或损 坏,应及时更换,以保证连接的正 常工作。
常见故障及排除方法
01
02
03
键和销轴松动
检查安装是否牢固,重新 拧紧螺栓或螺母;如果磨 损严重,可能需要更换键 或销轴。
键和销轴卡滞
检查接触面是否清洁,清 除杂质;如果接触面磨损 严重,可能需要更换键或 销轴。
键和销轴异响
销轴连接
常用于各种机构中,如连杆机构、凸轮机构等。销轴可以用来固定两个零件之 间的相对位置,或者实现两个零件之间的相对转动。
键连接与销轴的重要性
实现机械传动和运动传递
键连接和销轴是机械中必不可少的组 成部分,它们能够实现两个零件之间 的固定或相对转动,保证机械传动的 稳定性和可靠性。
提高机械性能和寿命
检查是否有异物进入,清 除异物;如果部件松动或 损坏,需要重新拧紧或更 换部件。
06
键连接与销轴的发展趋势与 展望
新材料的应用
高强度材料
采用高强度材料,如钛合 金、复合材料等,以提高 键连接与销轴的承载能力 和耐久性。
轻量化材料
采用轻量化材料,如铝合 金、镁合金等,以减轻整 体结构的重量,提高机动 性能。
根据工作转速的要求,选择适合的键 连接或销轴规格和尺寸,以确保其能 够承受高速旋转产生的离心力。
根据工作温度选择
温度范围
根据实际工作温度的范围,选择适合的键连接或销轴材料和 结构,以确保其具有良好的耐热性能和稳定性。
温度变化
根据工作温度的变化情况,选择适合的键连接或销轴材料和 结构,以适应温度变化对性能的影响。
总结词
楔键连接是一种比较牢固的键连接方式,其特点是能够承 受较大的轴向力和垂直力,适用于传递扭矩较大、垂直力 较小的场合。
如果发现键或销轴有严重磨损或损 坏,应及时更换,以保证连接的正 常工作。
常见故障及排除方法
01
02
03
键和销轴松动
检查安装是否牢固,重新 拧紧螺栓或螺母;如果磨 损严重,可能需要更换键 或销轴。
键和销轴卡滞
检查接触面是否清洁,清 除杂质;如果接触面磨损 严重,可能需要更换键或 销轴。
键和销轴异响
销轴连接
常用于各种机构中,如连杆机构、凸轮机构等。销轴可以用来固定两个零件之 间的相对位置,或者实现两个零件之间的相对转动。
键连接与销轴的重要性
实现机械传动和运动传递
键连接和销轴是机械中必不可少的组 成部分,它们能够实现两个零件之间 的固定或相对转动,保证机械传动的 稳定性和可靠性。
提高机械性能和寿命
检查是否有异物进入,清 除异物;如果部件松动或 损坏,需要重新拧紧或更 换部件。
06
键连接与销轴的发展趋势与 展望
新材料的应用
高强度材料
采用高强度材料,如钛合 金、复合材料等,以提高 键连接与销轴的承载能力 和耐久性。
轻量化材料
采用轻量化材料,如铝合 金、镁合金等,以减轻整 体结构的重量,提高机动 性能。
根据工作转速的要求,选择适合的键 连接或销轴规格和尺寸,以确保其能 够承受高速旋转产生的离心力。
根据工作温度选择
温度范围
根据实际工作温度的范围,选择适合的键连接或销轴材料和 结构,以确保其具有良好的耐热性能和稳定性。
温度变化
根据工作温度的变化情况,选择适合的键连接或销轴材料和 结构,以适应温度变化对性能的影响。
总结词
楔键连接是一种比较牢固的键连接方式,其特点是能够承 受较大的轴向力和垂直力,适用于传递扭矩较大、垂直力 较小的场合。
机械制图键连接经典课件
![机械制图键连接经典课件](https://img.taocdn.com/s3/m/ad9e54dd81c758f5f61f6787.png)
引入案例
试问在减速器中:
1.回转件:齿轮、轴靠什么 支承? 2.它们的回转精度靠什么保 证?
滚 动 轴 承
滚动轴承是一种标准部件,其作用是支承旋转轴及轴上的 机件,它具有结构紧凑、摩擦力小等特点,在机械中被广泛地 应用。 滚动轴承的规格、型式很多,但都是标准化,可根椐使用 要求,查阅有关标准选用。 向心轴承:主要承受径向载荷 滚动轴承的分类 推力轴承:承受轴向载荷 向心推力轴承:可同时承受径向和 轴向的载荷
两组切向键
销连接
固定零件间的相对位置,或作 为组合加工和装配时的辅助零 件
用于轴与毂的 连接或其他零 件的连接
用作安全装置 中的过载剪断 零件
一、圆柱销
1.普通圆柱销
传递横向力
传递转矩
二、圆锥销
1.普通圆锥销
常用的螺纹连接件有:
六角头螺栓
双头螺柱
平垫圈
螺母
锥端紧定螺钉 开槽圆柱头螺钉 开槽沉头螺钉 圆柱头内六角螺钉
机械制图键连接经典课件
齿轮 螺母
泵体
泵盖 螺钉 垫圈
键
齿轮轴 销 垫片
键连接
作用:
实现轴与轴上零件(如齿轮、带轮等)之间的周向固定,并传递运动 和扭矩。
分类:
松键连接
平键连接
半圆键连接 花键连接
键连接
紧键连接
楔键连接 切向键连接
1.普通平键
分解图
装配图
断面图
A型
B型
C型
轴槽的画法 L
A A—A
b
A
(1) t 为轴上键槽深度; (2) b、t、L可按轴径d 从标准手册中查出。
d
二、半圆键连接
三、花键连接
花键连接——由沿轴和轮毂孔周向均布的多个键齿相互啮合而成的连 接。
第6章键花键无键联接销连接ppt课件
![第6章键花键无键联接销连接ppt课件](https://img.taocdn.com/s3/m/cddc984459fb770bf78a6529647d27284b7337a3.png)
潘存云教授研制
σp =
宁夏大学专用
2T kl d
≤[σp ]
b F y≈d/2
T
d
作者: 潘存云教授
若强度不足时,可采用双键连接。考虑到载荷分布 的不均匀性,校核强度时按1.5个键计算。 双键布置规则: 平键: 按180˚布置; 半圆键:同一条母线上; 楔键: 夹角成120˚ ~130˚
120˚ ~130˚
匀。
特点:制造工艺性好,精度高,齿根强度高,易于定
心。常用于传递大扭矩和大轴径的场合。α=45 ˚的花键
工作面高度较小,承载能力较低,多用于载荷较轻,直径较小
的静连接。特别适用于薄壁零件的连接。
宁夏大学专用
作者: 潘存云教授
二、花键连接强度计算
失效形式:工作面被压溃(静连接); 工作面过度磨损(动连接)
m为额定载荷系数。
宁夏大学专用
作者: 潘存云教授
胀套连接的优点: 定心好、装拆方便,引起的应力集中较小,承载
能力较高,并且有安全保护作用。
缺点:由于轴与毂孔之间要安装胀套,有时应用受结 构尺寸的限制。
宁夏大学专用
作者: 潘存云教授
§6-4 销连接
作用:固定零件之间的相对位置,并可传递不大的载荷。
键的主要失效形式:压溃、磨损(动连接)、剪断。
(1)平键连接的强度
挤压应力:σp =
Ft S
T = (d/2)(h/2)l =
4T dhl
一般不会出现
≤[σp ]
F
F
d
潘存云教授研制
b h/2
d
潘存云教授研制
A型
b l=L-b
l L
B型 b l=L
宁夏大学专用
σp =
宁夏大学专用
2T kl d
≤[σp ]
b F y≈d/2
T
d
作者: 潘存云教授
若强度不足时,可采用双键连接。考虑到载荷分布 的不均匀性,校核强度时按1.5个键计算。 双键布置规则: 平键: 按180˚布置; 半圆键:同一条母线上; 楔键: 夹角成120˚ ~130˚
120˚ ~130˚
匀。
特点:制造工艺性好,精度高,齿根强度高,易于定
心。常用于传递大扭矩和大轴径的场合。α=45 ˚的花键
工作面高度较小,承载能力较低,多用于载荷较轻,直径较小
的静连接。特别适用于薄壁零件的连接。
宁夏大学专用
作者: 潘存云教授
二、花键连接强度计算
失效形式:工作面被压溃(静连接); 工作面过度磨损(动连接)
m为额定载荷系数。
宁夏大学专用
作者: 潘存云教授
胀套连接的优点: 定心好、装拆方便,引起的应力集中较小,承载
能力较高,并且有安全保护作用。
缺点:由于轴与毂孔之间要安装胀套,有时应用受结 构尺寸的限制。
宁夏大学专用
作者: 潘存云教授
§6-4 销连接
作用:固定零件之间的相对位置,并可传递不大的载荷。
键的主要失效形式:压溃、磨损(动连接)、剪断。
(1)平键连接的强度
挤压应力:σp =
Ft S
T = (d/2)(h/2)l =
4T dhl
一般不会出现
≤[σp ]
F
F
d
潘存云教授研制
b h/2
d
潘存云教授研制
A型
b l=L-b
l L
B型 b l=L
宁夏大学专用
《键花键联接》课件
![《键花键联接》课件](https://img.taocdn.com/s3/m/88c676c9d1d233d4b14e852458fb770bf78a3bc5.png)
键花键联接在硬件中的应用
输入设备中的键花键联接
键花键联接在硬件中被广泛应用于各种输入设备,例如键盘、数字键盘和计算器等。
按键矩阵的实现方法
按键矩阵是一种常见的硬件设计方案,通过键花键联接将键盘按键与主控芯片进行连接。
实现一个简单的按键检测程序
使用键花键联接的原理,我们可以编写程序来检测按键的状态,例如按下、抬起以及长按等。
1
使用keyboard命令打开调试工者在程序中插入 调试点,以便在代码执行过程中触发调试
开发者可以在程序中设定键花键,当用户
工具。
按下相应的键盘按键时,会触发与该键花
键联接的代码块。
3
调试时如何利用键花键
通过键花键联接,开发者可以实时调试程 序,检查变量的值以及代码的执行过程, 从而快速定位和修复问题。
键花键联接的软件实现
1
常见的按键事件:按下、抬起、
2
长按
按下、抬起和长按是键花键联接的常见
按键事件类型,开发者可以针对这些事
3
件执行特定的操作。
按键事件的触发与处理
键花键联接的软件实现需要捕获用户输 入的按键事件,然后根据不同的按键事 件进行相应的处理。
使用状态机设计按键事件处理程 序
使用状态机的设计模式可以有效管理不 同状态下的按键事件处理,提高代码的 可维护性和可扩展性。
《键花键联接》PPT课件
# 键花键联接 PPT课件 ## 1. 简介 - 什么是键花键联接? - 为什么需要键花键联接? - 键花键联接的应用场景
概述
键花键联接是一种在计算机科学中常用的技术,用于连接键盘输入和软件的联动机制。本课件介绍了键花键联 接的概念、使用场景以及在MATLAB中的应用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
8
2.半圆键连接画法
半圆键的连接画法如图所示。 半圆键的两侧面为键的工作表面,只应在接触面上画一条轮廓线。
键的上表面与轮毂之间的间隙应画出来。
9
3.钩头楔键连接画法
钩头楔键的上顶面有1:100的斜度,装配时将键沿轴向打入键槽 中。
钩头楔键是靠上下表面与轮毂键槽和轴键槽之间的摩擦力将二者 连接。因而装配图中键的上下表面没有间隙。
(点击图形演示动画)
如果细心观察,可在各种机械中看到上述三种键。
2
键的标记;
键是标准件,在图样中应按国家标准的规定作出标记。
1.普通平键的标记
普通平键分为A、B和C型,三种普通平键的标记方法类似。 普通平键的标记形式: 键 型式 b×L GB1096—79 其中:A型不标型式, b为键宽 ,L为键的长度
如图示A型普通平键: 键 8×25 GB1096—79
3
2.半圆键的标记
半圆键的标记形式: 键 b×L GB1099—79 b为键宽 L为键长
如图所示: 键 6×24.5 GB 1099—79
4
3.钩头楔键的标记
钩头楔键的标记形式: 键 b×L GB1565—79
如图示: 键 18×100 GB 1565—79
画法:键齿按不剖绘制且用粗实线表示花键的大、小径内花键 的标注方法同外花接的部分按外花键画,不重合部分则按各自的规定 画法绘制。
15
12
1.外花键的画法和标记
由于花键传递的扭矩大且具有很好的导向性,因而在各种机械的 变速箱中被广泛应用。
画法:大径—粗实线 小径—细实线 若为纵向剖切,键齿按不剖绘制。 标记: 矩形花键的三个基本参数是:
大径D、小径d和键宽b 可在图中直接注出D、d和b,也可如图示,即用代号的形 式标注
13
2.内花键的画法和标记
5
二、键连接画法及尺寸标注
键的结构简单,作图时只是注意其在装配图中的表达方法。 键的基本尺寸如宽和高均为标准值,其大小与轴的直径有关。 键的长度取决于所传递的扭矩大小。 由于键的尺寸为标准值,所以键槽的尺寸亦是标准的。 为正确绘制键及键连接的图形,同学们应掌握查阅国家标准的 方法。
6
1.普通平键连接画法
键连接
在机械设备中键主要用于连接轴和轴上的零件(如齿轮、皮带轮 等)以传递扭矩。也有的键具有导向的作用。
常用键有普通平键、半圆键和钩头楔键
1
一、常用键及其标记
普通平键 应用最为广泛 半圆键 半圆键常用于载荷不大的传动轴上。由于半圆键在槽中 能绕其几何中心摆动,以适应轴上键槽的斜度,因而在锥形轴上应用 较多。 钩头楔键 键的上顶面有1:100的斜度,装配时将键沿轴向嵌入 键槽内, 钩头楔键靠上下面接触的摩擦力将轴和轮连接。
10
三、花键连接
由于花键传递的扭矩大且具有很好的导向性,因而在各种机械的 变速箱中被广泛应用。
除了图示的矩形花键外,还有梯形、三角形和渐开线等形状的。
(点击图形演示动画)
11
1.外花键的画法和标记
由于花键传递的扭矩大且具有很好的导向性,因而在各种机械 的变速箱中被广泛应用。
画法: 大径—粗实线 小径—细实线 若为纵向剖切,键齿按不剖绘制。
用于放置键的轴键槽和轮毂键槽的尺寸可从教材P339查得。 在轴键槽的剖面图中应标注键宽b和键槽深d-t, 轮毂键槽应注出键宽b和键槽深d+t1。
7
在装配图中键连接画法如图示:
纵向剖切时键按不剖绘制,而横向将键切断则应画出剖面线。 普通平键的两侧面为键的工作表面,只应在接触面上画一条 轮廓线。
键的上表面与轮毂之间的间隙应画出来。
2.半圆键连接画法
半圆键的连接画法如图所示。 半圆键的两侧面为键的工作表面,只应在接触面上画一条轮廓线。
键的上表面与轮毂之间的间隙应画出来。
9
3.钩头楔键连接画法
钩头楔键的上顶面有1:100的斜度,装配时将键沿轴向打入键槽 中。
钩头楔键是靠上下表面与轮毂键槽和轴键槽之间的摩擦力将二者 连接。因而装配图中键的上下表面没有间隙。
(点击图形演示动画)
如果细心观察,可在各种机械中看到上述三种键。
2
键的标记;
键是标准件,在图样中应按国家标准的规定作出标记。
1.普通平键的标记
普通平键分为A、B和C型,三种普通平键的标记方法类似。 普通平键的标记形式: 键 型式 b×L GB1096—79 其中:A型不标型式, b为键宽 ,L为键的长度
如图示A型普通平键: 键 8×25 GB1096—79
3
2.半圆键的标记
半圆键的标记形式: 键 b×L GB1099—79 b为键宽 L为键长
如图所示: 键 6×24.5 GB 1099—79
4
3.钩头楔键的标记
钩头楔键的标记形式: 键 b×L GB1565—79
如图示: 键 18×100 GB 1565—79
画法:键齿按不剖绘制且用粗实线表示花键的大、小径内花键 的标注方法同外花接的部分按外花键画,不重合部分则按各自的规定 画法绘制。
15
12
1.外花键的画法和标记
由于花键传递的扭矩大且具有很好的导向性,因而在各种机械的 变速箱中被广泛应用。
画法:大径—粗实线 小径—细实线 若为纵向剖切,键齿按不剖绘制。 标记: 矩形花键的三个基本参数是:
大径D、小径d和键宽b 可在图中直接注出D、d和b,也可如图示,即用代号的形 式标注
13
2.内花键的画法和标记
5
二、键连接画法及尺寸标注
键的结构简单,作图时只是注意其在装配图中的表达方法。 键的基本尺寸如宽和高均为标准值,其大小与轴的直径有关。 键的长度取决于所传递的扭矩大小。 由于键的尺寸为标准值,所以键槽的尺寸亦是标准的。 为正确绘制键及键连接的图形,同学们应掌握查阅国家标准的 方法。
6
1.普通平键连接画法
键连接
在机械设备中键主要用于连接轴和轴上的零件(如齿轮、皮带轮 等)以传递扭矩。也有的键具有导向的作用。
常用键有普通平键、半圆键和钩头楔键
1
一、常用键及其标记
普通平键 应用最为广泛 半圆键 半圆键常用于载荷不大的传动轴上。由于半圆键在槽中 能绕其几何中心摆动,以适应轴上键槽的斜度,因而在锥形轴上应用 较多。 钩头楔键 键的上顶面有1:100的斜度,装配时将键沿轴向嵌入 键槽内, 钩头楔键靠上下面接触的摩擦力将轴和轮连接。
10
三、花键连接
由于花键传递的扭矩大且具有很好的导向性,因而在各种机械的 变速箱中被广泛应用。
除了图示的矩形花键外,还有梯形、三角形和渐开线等形状的。
(点击图形演示动画)
11
1.外花键的画法和标记
由于花键传递的扭矩大且具有很好的导向性,因而在各种机械 的变速箱中被广泛应用。
画法: 大径—粗实线 小径—细实线 若为纵向剖切,键齿按不剖绘制。
用于放置键的轴键槽和轮毂键槽的尺寸可从教材P339查得。 在轴键槽的剖面图中应标注键宽b和键槽深d-t, 轮毂键槽应注出键宽b和键槽深d+t1。
7
在装配图中键连接画法如图示:
纵向剖切时键按不剖绘制,而横向将键切断则应画出剖面线。 普通平键的两侧面为键的工作表面,只应在接触面上画一条 轮廓线。
键的上表面与轮毂之间的间隙应画出来。
