电子元器件热阻测试简介
「建议收藏」功率电子器件界面热阻和接触热阻是如何测量的-
功率电子器件界面热阻和接触热阻是如何测量的?随着微电子技术的发展，电子芯片不断的趋向于小型化、集成化，热量通常被认为是电子系统前进发展的限制性因素，在电子设备热设计领域，热量的积累，温度上升过高对器件的寿命和可靠性都会产生非常不利的影响。
有研究表明，当工作环境为70℃~80℃时，工作温度每提高1℃，芯片的可靠性将下降5%。
因此，对于界面热传导的研究就变得尤为重要。
在各种功率电子器件中，电子器件产生的热量由内而外的传递需要经过数层接触面，不同材料相互接触时会产生界面，界面对热流有阻碍作用, 而界面热阻的概念亦即运用于此。
界面热阻的精准测量也是在集成电路设计时选择热界面材料重要因素——当热量流经接触界面时，将产生一个间断的温度差∆T，根据傅里叶定律，界面热阻Rimp可表述为：Rimp=(T1T2)/Q。
其中，Rimp为界面热阻，T2为上接触部件的界面温度，T1为下接触部件的界面温度，Q为通过接触界面的热流通量。
这里展示一个典型封装结构：在热量由芯片传递至散热器的过程中，需要经过多个固固界面。
当两个部件之间进行接触传热时，由于固体表面从微观上粗糙不平，部件之间实际上是通过离散的接触点进行接触传热的，有研究表明，这之间的实际接触面积不到部件对应表面积的3%，因而产生了非常高的界面热阻。
当界面填充有TIM时，增加了实际的接触面积，界面热阻的数值也随之减少。
界面热阻包括接触热阻和导热热阻两部分，各类热阻的关联如下图所示：那么界面热阻和接触热阻是怎么样测量的呢?在实际应用中，为了充分表征热界面材料的导热能力，材料本身的导热率和热阻的准确测量是必须的。
其实，界面热阻的测量非常简单，目前业内常用于热阻测试的标准为ASTM D5470，根据上面提到的傅里叶公式Rimp=(T1T2)/Q，常用的测试设备可以直接或间接测得上下界面的温度和流经的热通量，进而得到材料的表观界面热阻。
而由界面热阻引申而来，可以进一步得到接触热阻和导热系数：Rimp=1/λS*L+Rcon。

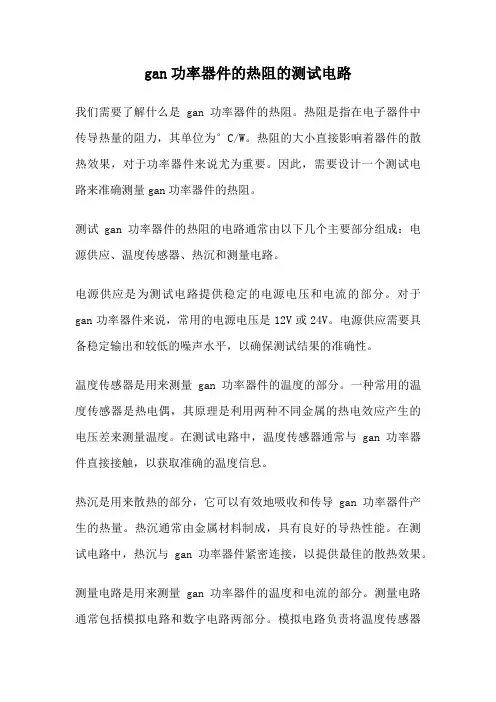

gan功率器件的热阻的测试电路
gan功率器件的热阻的测试电路我们需要了解什么是gan功率器件的热阻。
热阻是指在电子器件中传导热量的阻力，其单位为°C/W。
热阻的大小直接影响着器件的散热效果，对于功率器件来说尤为重要。
因此，需要设计一个测试电路来准确测量gan功率器件的热阻。
测试gan功率器件的热阻的电路通常由以下几个主要部分组成：电源供应、温度传感器、热沉和测量电路。
电源供应是为测试电路提供稳定的电源电压和电流的部分。
对于gan功率器件来说，常用的电源电压是12V或24V。
电源供应需要具备稳定输出和较低的噪声水平，以确保测试结果的准确性。
温度传感器是用来测量gan功率器件的温度的部分。
一种常用的温度传感器是热电偶，其原理是利用两种不同金属的热电效应产生的电压差来测量温度。
在测试电路中，温度传感器通常与gan功率器件直接接触，以获取准确的温度信息。
热沉是用来散热的部分，它可以有效地吸收和传导gan功率器件产生的热量。
热沉通常由金属材料制成，具有良好的导热性能。
在测试电路中，热沉与gan功率器件紧密连接，以提供最佳的散热效果。
测量电路是用来测量gan功率器件的温度和电流的部分。
测量电路通常包括模拟电路和数字电路两部分。
模拟电路负责将温度传感器输出的模拟信号转换为数字信号，然后传输给数字电路进行处理和显示。
数字电路负责显示gan功率器件的温度和电流数值，并提供数据存储和传输功能。
在测试gan功率器件的热阻时，需要注意以下几个关键点。
首先，测试电路应具备较高的精度和稳定性，以保证测量结果的准确性。
其次，测试电路应具备较低的噪声水平，以避免干扰对测量结果的影响。
此外，测试电路还应具备良好的热平衡性能，以确保测试结果的可靠性。
总结一下，gan功率器件的热阻测试电路是一个关键的测试工具，用于评估器件的散热性能。
该电路由电源供应、温度传感器、热沉和测量电路组成，通过测量gan功率器件的温度和电流，来计算热阻的数值。
设计一个准确、稳定和可靠的测试电路对于评估gan功率器件的性能至关重要。
电子元件接触热阻详述(米克)
图3(b)中这个物体的热阻该怎么定义呢？哪一点 如对一根电线，L 是长度，A 是截面积，ρ 是电阻率， 的温度是T ？用多大的Q ？是总的Q 还是从T 流到T 2 2 2 它与物质本身的特性有关。请注意，上面所示的简单 的Q 呢？怎么测量呢？ 公式告诉我们，不用担心在通过导线的时候电流会流 这样一个简单的问题就阻止了人们用热阻来度量 向周围环境中而损失掉。末端的电流等于始端的电流， 传热吗？不，没有。如果你知道怎么使用热阻这个概 因为空气是极其不良的导电体。 念，他仍然是很有用的性能参数。 现在，让我们来看一下一维导热问题： T1 − T2 T1 − T2 T 1 − T2 = = L L/KA Rth 高的热阻是好还是不好呢？问题的答案要依赖于 你是想要散出热量还是想保存热量。如果你想通过散 Qcond = KA (1) 热来保持物体“凉爽” ，就需要低热阻。如果你想保存 你有的热量，你就需要高热阻。我希望我家的墙壁有 非常高的热阻，这样我就能保存热量。然而，如果我
(4) 阻存在。芯片用某类环氧物贴在引线框上。在此我们 假设结是理想地贴在芯片和引线框上。如果结点和引 这就意味着，例如如果我们关心一个电子元器件 线框接触面积比引线框的面积小的话，热散过程还存 的散热问题，在热量能够到达环境之前，必须克服至 在另一个接触热阻。从引线框，热不得不首先进入外 少两个热阻。第一个热阻是从发热部位到器件表面， 壳，然后转弯，进入引线。一路上，引线和外壳之间 第二个热阻是从表面到环境。当我们使用更高导热系 存在热传递（因为外壳急切的希望自己能与外界环境 数的材料时，我们只解决了第一个热阻。为了减小第 进行热交换） 。一旦引线走出封装，他就暴露在周围环 二个热阻，我们必须处理h。这里不再深入讨论，我们 境中并进行自己的热交换。从而热进入电路板并在与 将在其他独立的教程来介绍。 板周围环境进行热交换的时候沿板扩散。
热敏电阻的工作原理及作用
热敏电阻的工作原理及作用
热敏电阻（简称RTD）是一种以温度为被测参量的电子元件，它的工作原理是采用热
传导的原理，通过电子元件的变化来检测温度变化。
热敏电阻不仅具有温度传感和检测、
测量和控制的功能，而且还具有良好的耐用性、使用寿命长、能够把温度变化转化为电信号，优越的抗干扰能力等。
1、温度检测。
热敐电阻主要用作温度检测，充分利用电子元件的电压或电流的变化
来检测温度变化。
它可以直接转化成温度信号，准确、稳定地测量温度，用于工业温控系
统的监控和控制。
2、抗干扰能力。
与普通温度传感器相比，热敏电阻具有更好的抗干扰能力，可以有
效抑制外界干扰因素，准确可靠地测量温度。
3、取样系统。
热敏电阻可以作为取样系统的一部分，此时它可以检测工作过程中的
温度变化，准确可靠地检测温度。
4、测量电流。
热敏电阻可以作为电路中测量电流的校准元件，用来检测电流的场强，灵敏度高，准确度高，测量准确性好。
5、环境控制。
热敏电阻可以用于监测和调节环境温度，使它们保持在所需的范围内。
热敏电阻已经用于化工、机械、建筑物空调、污水处理、矿业、食品等诸多行业的温
度控制，在工业自动化控制和电路调整中发挥着重要作用。
热敏电阻概要及测试方法
电流－时间特性：
表示PTC元件的自热和外部热耗散达到平衡之前 的电流与时间的关系。在PTC元件施加某一电压的 瞬间，由于初值较小，电流迅速上升；随着时间的 推移，因PTC元件的自热功能，进入正温电阻特性 区域，阻值急剧增加，电流大幅下降，最后达到稳 定状态。电流达到稳定状态的时间取决于PTC元件 的热容量、热耗散系数和外加电压等。
基本特性
电阻－温度特性：
表示PTC电阻与温度的关系，有两种类型：
1.缓慢型（补偿型或A型）：PTC元件具有一般的线性阻温 特性，其温度系数在＋（3～8）﹪/℃，可广泛的应用于 温度补偿、温度测量、温度控制、晶体管过流保护。 2.开关型（B型）：又称临界PTC元件,在温度达到居里点后， 其阻值急剧上升，温度系数可达＋（15～60）﹪/℃以上， 可用于晶体管电路以及电动机、线圈的过流保护。电动机 及变压器的电流控制。各种电路设备的温度控制和温度报 警及恒温发热体等。
注意：
a) 加电压的过程中要保持电流不超过 0.5A。 b) 试验时注意高压安全。
4)低温阻值
(1) 将热敏电阻串联焊接在 PCB 板上，并在每个热
敏的两端接出引线。 (2) 将热敏电阻放在高低温试验箱内，引出端放在高 低温试验箱外。 (3) 将箱体温度降到-40℃并保持2h，用万用表测量 热敏电阻的阻值。
注意：测量零功率电阻的时间应该控制在 10s以内。
5) 居里温度试验
伏－安特性（静态特性）：
它表示当PTC元件施加电压后，因本身的自热功 能，所产生的内热和外热达到平衡后电压和电流的 关系。电流增加到最大，元件表面温度也增加到最 大，元件自动调节温度，所以PTC元件可以作为恒 温加热元件，如保温器、电热器和恒温槽等。 当工作点工作在最大值以下，PTC有限制大电流 作用。当电路在正常状态时，PTC元件处于低阻状 态，如电路出现故障或因过载有大电流通过元件时， PTC处于高阻状态。

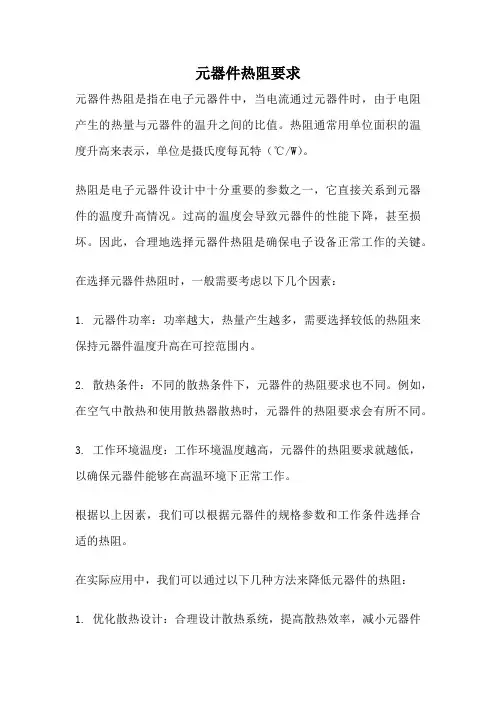

元器件热阻要求
元器件热阻要求元器件热阻是指在电子元器件中，当电流通过元器件时，由于电阻产生的热量与元器件的温升之间的比值。
热阻通常用单位面积的温度升高来表示，单位是摄氏度每瓦特（℃/W）。
热阻是电子元器件设计中十分重要的参数之一，它直接关系到元器件的温度升高情况。
过高的温度会导致元器件的性能下降，甚至损坏。
因此，合理地选择元器件热阻是确保电子设备正常工作的关键。
在选择元器件热阻时，一般需要考虑以下几个因素：1. 元器件功率：功率越大，热量产生越多，需要选择较低的热阻来保持元器件温度升高在可控范围内。
2. 散热条件：不同的散热条件下，元器件的热阻要求也不同。
例如，在空气中散热和使用散热器散热时，元器件的热阻要求会有所不同。
3. 工作环境温度：工作环境温度越高，元器件的热阻要求就越低，以确保元器件能够在高温环境下正常工作。
根据以上因素，我们可以根据元器件的规格参数和工作条件选择合适的热阻。
在实际应用中，我们可以通过以下几种方法来降低元器件的热阻：1. 优化散热设计：合理设计散热系统，提高散热效率，减小元器件的温度升高。
2. 选择合适的散热材料：选择具有良好导热性能的散热材料，如铜、铝等，以提高散热效果。
3. 增加散热面积：通过增加散热面积，可以增加热量的散发，降低元器件的温度升高。
4. 使用散热器：对于功率较大的元器件，可以使用散热器来增加散热面积，提高散热效果。
5. 合理布局元器件：在电路板设计中，合理布局元器件，避免元器件之间的热交换，减小热阻。
在元器件设计中，合理选择和控制元器件的热阻，是确保元器件正常工作的关键。
通过合理的散热设计和优化，可以降低元器件的温度升高，提高整个电子设备的可靠性和稳定性。
因此，在电子元器件设计中，我们应该充分考虑元器件的热阻要求，以保证电子设备的性能和寿命。
简述热阻的检测方法
简述热阻的检测方法嘿，咱今儿就来聊聊热阻的检测方法。
热阻这玩意儿，就好像是个关卡，咱得想法子搞清楚它的底数呀！你想啊，热阻就像是一条道路上的阻碍，它会影响热量的传递呢。
那咱怎么知道这个阻碍有多大呢？这就得靠检测啦！有一种常见的方法叫稳态法。
啥是稳态法呢？就好比跑步比赛，等选手们都稳定在一个速度上跑了，咱就能看出个大概了。
在热阻检测里，就是让热量的传递达到一个稳定的状态，然后通过测量一些关键的数据，来算出热阻。
这就好像我们知道了跑步的距离和时间，就能算出速度一样。
还有一种方法呢，叫瞬态法。
哎呀呀，这就像是抓拍瞬间的精彩镜头！它能快速捕捉到热量传递过程中的变化，然后从中分析出热阻来。
就好像咱看到一个精彩瞬间，就能大概猜到整个过程是咋样的。
你说这热阻检测是不是挺有意思的？就像侦探破案一样，通过各种线索和方法来找出真相。
咱得细心又耐心，才能把热阻的秘密给挖出来呀！比如说，在稳态法里，测量的仪器得够精准吧，不然得出的数据可就不靠谱啦。
那要是仪器不准，不就跟迷路了一样，找不到正确方向啦？而且操作的时候也得小心谨慎，稍微有点差错，可能结果就大不一样咯！瞬态法呢，也有它的讲究。
要能快速准确地抓住那一瞬间的变化，这可不是随便谁都能做到的哟。
这得需要技术和经验的双重加持呀！咱想想看，如果没有这些检测方法，那很多和热相关的东西不就乱套啦？像电子设备，要是热阻没搞清楚，说不定用着用着就出问题啦。
还有那些需要严格控制温度的地方，没了准确的热阻检测，那不就跟没头苍蝇似的啦？所以说呀，热阻的检测方法可太重要啦！它们就像是我们的秘密武器，帮助我们在热的世界里游刃有余。
咱可得好好掌握这些方法，让它们为我们服务呀！总之，热阻检测可不是小事，它关系到好多方面呢，咱得重视起来，把它搞清楚，弄明白，这样才能让各种和热有关的东西更好地发挥作用，为我们的生活带来便利呀！。
功率器件热阻测试方法
功率器件热阻测试方法
功率器件热阻测试方法主要包括以下步骤：
1. TSP确定：根据器件类型选择适当的参数作为TSP，例如对于BJT可以
选择基射极电压VBE，对于MOSFET可以选择源漏电压VSD，对于IGBT
可以选择集射极电压VCE或栅射极电压VGE，对于二极管可以选择正向压
降VF作为TSP。
2. K系数求取：测量TSP与温度的关系从而得到K系数。
例如，以二极管
为例，TSP为VF，将器件放置在恒温环境下，对待测器件加测试电流IM，改变测量温度，在温度稳定后，测量对应的VF，建立VF与温度的对应关系。
3. 测量结温：电学法测试结温有静态测试和动态测试两种方式。
静态测试
是指通过测量器件在不同温度下的V-I特性曲线来计算结温。
动态测试是指通过测量器件在不同频率下的开关特性曲线来计算结温。
4. 热阻计算：根据测得的TSP、K系数和结温，利用相关公式计算热阻。
例如，对于二极管，可以利用以下公式计算热阻：Rth = (Tj - T0) / (I A K)，其中Tj为结温，T0为环境温度，I为测试电流，A为散热面积，K为K系数。
需要注意的是，不同类型和规格的功率器件热阻测试方法可能有所不同，具体操作应根据器件的数据手册和测试规范进行。
同时，测试过程中应保证测试环境温度、湿度等参数的稳定和准确测量，以获得准确的测试结果。
品检中的电子元器件测试方法详解
品检中的电子元器件测试方法详解电子元器件是现代电子设备中不可或缺的重要组成部分，准确的品检和测试方法是确保电子元器件质量和性能的关键。
本文将详细介绍品检中常用的电子元器件测试方法，包括电阻、电容、电感、二极管和三极管等常见电子元器件。
一、电阻测量方法电阻是电子电路中最基本的元器件之一，常见有固定电阻、可变电阻和热敏电阻等。
电阻的测量方法主要有两种：直流电桥法和万用表法。
1. 直流电桥法：直流电桥法是一种精确测量电阻值的方法，在测试过程中需要根据电阻的量级选择合适的电桥。
通过调整电桥中的电阻比例，使电桥平衡，即两边的电阻比值相等，从而得到待测电阻的准确值。
2. 万用表法：万用表是电子测试仪器中最常用的工具之一，准确测量电阻值。
通过选择合适的档位，将待测电阻连接到万用表的两个测量端口，读取万用表上显示的电阻值即可。
二、电容测量方法电容是电子电路中存储电荷和能量的元器件，常见有固定电容、变容电容和超级电容等。
电容的测量方法主要有两种：交流电桥法和LCR测试仪法。
1. 交流电桥法：交流电桥法适用于测量小容值的电容。
通过调整电桥中的电容比例，使电桥平衡，从而得到待测电容的准确值。
2. LCR测试仪法：LCR测试仪是专门用于测量电感、电容和电阻参数的仪器。
通过连接待测电容到LCR测试仪，选择电容测量模式，并读取测试仪上显示的电容值，即可准确测量电容。
三、电感测量方法电感是存储和产生磁场的元器件，常见有固定电感、可变电感和变压器等。
电感的测量方法主要有两种：RLC测试仪法和示波器法。
1. RLC测试仪法：RLC测试仪是专门用于测量电感、电容和电阻参数的仪器。
通过将待测电感连接到RLC测试仪，选择电感测量模式，并读取测试仪上显示的电感值，即可准确测量电感。
2. 示波器法：示波器可以用于测量电感的质量因数。
通过连接待测电感到示波器，观察电感的波形特征，从而得到电感的质量因数。
四、二极管和三极管的测试方法二极管和三极管是电子电路中用于控制电流方向和放大信号的元器件。
元器件的热设计和热阻分析
元器件的热设计和热阻分析
元器件是现代电子产品中必不可少的一部分。
尽管这些元器件在实际中发挥着重要作用，但它们同样涉及一些重要的技术问题，比如热设计和热阻分析。
在元器件中，各个芯片元器件不可避免地会产生热量。
与此同时，这些元器件也可能受到外部环境条件的影响。
在这种情况下，需要进行热设计和热阻分析，以确定元器件的温度、散热情况以及可能的风险因素等内容。
热设计是一个非常重要的技术手段，它可以帮助设计团队确定元器件的最大工作温度，并考虑如何改进热管理技术，以确保元器件的安全和稳定运行。
在热设计中，需要对元器件进行加热测试，以了解其热稳定性和散热能力等指标。
与热设计类似，热阻分析也是一项十分重要的技术手段。
它可以帮助确定元器件之间的热传导性能，以及热阻障碍，同时也可以帮助确定最佳组合方案，以优化元器件的热管理效果。
在热阻分析中，我们需要使用一些特殊的软件和工具来对元器件的热传导能力进行模拟和测试。
对于元器件的热设计和热阻分析而言，我们需要在各个方面进行考虑。
比如我们需要考虑元器件的材料、制造工艺、设备的各种工作情况以及环境因素。
这些因素将会对元器件的工作性能产生显著影响，从而可能影响整个系统的稳定性和可靠性。
最后，需要指出的是，元器件的热设计和热阻分析是一个非常复杂的领域，需要在各个方面进行慎重考虑。
虽然这些技术可以帮助我们确保元器件的稳定性和可靠性，但这同样需要设计团队具备丰富的技术知识和实验经验，以求在元器件的选型、设计和生产上都取得最佳效果。
热阻测试原理
热阻测试原理热阻测试是一种用于测量材料或设备热阻性能的方法。
热阻是指单位面积上的热量流过材料或设备时所遇到的阻力。
热阻测试的原理是通过测量测试样品的温度差异和热流量，计算出热阻值，从而评估材料或设备的热传导性能。
热阻测试通常使用热传导法或热阻法进行。
热传导法是通过测量热量在材料中的传导速率来评估材料的热传导性能。
热阻法是通过测量材料两侧的温度差异和热流量，计算出热阻值。
在热传导法中，通常采用热板法或热线法进行热阻测试。
热板法是通过将热板放置在测试样品的两侧，通过测量热板两侧的温度差异和施加在热板上的热流量，计算出热阻值。
热线法是通过将热线放置在测试样品中，通过测量热线两侧的温度差异和施加在热线上的热流量，计算出热阻值。
在热阻法中，通常采用两个温度传感器和一个热源进行热阻测试。
两个温度传感器分别安装在测试样品的两侧，用于测量温度差异。
热源则用于提供一定的热流量。
通过测量温度差异和热流量，可以计算出热阻值。
热阻测试的结果可以用于评估材料或设备的热传导性能。
热传导性能是指材料或设备在单位面积上传导热量的能力。
热阻值越大，表示材料或设备的热传导性能越差。
热阻测试可以用于研发新材料、评估设备性能、优化热管理系统等方面。
在进行热阻测试时，需要注意一些因素。
首先，测试环境应该稳定，避免外部因素对测试结果的影响。
其次，测试样品应该具有代表性，能够反映实际应用的情况。
另外，测试方法和仪器设备的选择也很重要，要根据具体的需求选择合适的方法和设备。
热阻测试是一种评估材料或设备热传导性能的方法。
通过测量温度差异和热流量，计算出热阻值，可以评估材料或设备的热传导性能。
热阻测试可以用于研发新材料、评估设备性能、优化热管理系统等方面。
在进行热阻测试时，需要注意测试环境的稳定性、样品的代表性以及测试方法和设备的选择。
热设计之JESD51电子器件热测试方法系列标准介绍
热设计之JESD51电子器件热测试方法系列标准介绍接要：芯片结温直接影响产品的性能、可靠性、质量和成本，通讯产品热设计重要目的之一就是保证芯片在设备工作温度范围内，芯片结温不超过芯片的结温限值，以保证产品的性能、可靠性。
本文介绍了美国联合电子设备工程协会（JEDEC）的电子器件热测试系列标准（JESD51），系统了解芯片热特性值的测试标准，加深对芯片各热特性值的理解，并列举两个热设计中常见的误区，通过对国际标准原文的介绍，提升产品设计水平。
关键词：热设计、热特性参数、热阻、热测试；JESD51系列标准规范了单结半导体器件封装热测试的方法。
随着技术不断的进步，测试环境、元件装配技术、器件生产工艺和技术的不断发展，测试方法也会不断发展。
下文分别列举JESD51系列14个标准文件。
JESD51 Methodology for the thermal measurement of component packages (single semiconductor device)JESD51是该系列标准的综述性文件，概括介绍单结单导体器件热测试方法，具体测试方法在后续文件中具体介绍。
该系列标准分为以下几组：在说明测试方法、测试环境、器件安装方法、测试装置搭建方法的条件下得到的热特性值才有使用的价值。
JESD51-1 Integrated Circuits Thermal Measurement Method-Electrical Test Method (Single Semiconductor Device) 芯片热测试方法——电气测试方法规定一种单结半导体器件的热特性参数测试方法。
电气性能、应用环境、温度传感器精度都会直接影响测试的准确性。
A temperature-sensitive parameter to sense the change in temperature of the junctionoperating area due to the application of electrical power to the device-under-test.T J=T J0+ΔT JΔT J=K×ΔTSPΔTSP change in temperature-sensitive parameter value [mV]K constant defining relationship between changes in T J and TSP [℃/mV]常用的temperature-sensitive parameter是正偏二极管的电压降（a forward-biased diode）。
晶圆界面热阻瞬态热反射测量_概述说明以及解释
晶圆界面热阻瞬态热反射测量概述说明以及解释1. 引言1.1 概述晶圆界面热阻是半导体器件中的关键参数，它描述了从芯片表面到散热系统之间的热传递能力。
随着技术的不断进步和半导体器件的不断发展，对于更高性能和更紧凑尺寸的芯片，对晶圆界面热阻的要求变得越来越高。
为了准确测量晶圆界面热阻以及理解其对器件性能的影响，瞬态热反射测量成为一种重要的实验方法。
通过在样品上施加脉冲激励并测量反射信号的时间-温度曲线，可以获得与晶圆界面热阻相关联的特征参数，并进行进一步分析和解释。
本文将全面介绍晶圆界面热阻以及瞬态热反射测量方法，并通过分析真实案例来展示其应用价值和可行性。
1.2 文章结构本文共分为五个部分：引言、正文、解释、结论和结束语。
其中正文包括晶圆界面热阻定义和重要性、瞬态热反射测量原理及方法以及基于晶圆界面热阻的应用案例分析。
1.3 目的本文的目的是介绍晶圆界面热阻和瞬态热反射测量，探讨它们之间的关系，并通过实验结果的解释和讨论来验证这种关系。
同时，对未来相关研究方向进行展望，为进一步深入理解和应用晶圆界面热阻提供指导。
(注：本答案仅提供了“1. 引言”部分内容的示例，实际撰写时需要根据具体知识点和要表达的观点进行扩充和完善)2. 正文:2.1 晶圆界面热阻的定义和重要性晶圆界面热阻是指在集成电路制造中，芯片与散热器之间的热传导阻力。
由于电子元件工作时会产生大量的热量，如果无法有效地将这些热量传递到散热器上进行散热，芯片温度就会升高，进而影响其性能和寿命。
晶圆界面热阻的重要性主要体现在两个方面。
首先，它直接关系到芯片的工作温度以及可靠性。
如果界面热阻较高，导致芯片无法快速有效地散热，将对芯片的稳定性和长期可靠性造成负面影响。
其次，在电子封装技术中，对芯片-散热器界面的优化设计可以提高整体系统的散热效果，并减小功耗。
2.2 瞬态热反射测量原理及方法针对晶圆界面热阻的测量，一种常用且有效的方法是采用瞬态热反射技术。
芯片热阻测试
芯片热阻测试芯片热阻测试是电子行业中常用的一种测试方法，用于评估芯片在工作过程中的散热能力。
芯片的热阻是指芯片在单位面积上单位时间内散发的热量与芯片温度之间的比值。
通过测量芯片的热阻，可以判断芯片在工作时是否会过热，从而保证芯片的稳定性和可靠性。
芯片的热阻测试通常需要使用热阻测试仪器，该仪器能够提供稳定的电流和电压，同时能够测量芯片的温度。
在测试过程中，首先需要将芯片与散热器紧密接触，以确保热量能够有效地传递到散热器上。
然后，通过在芯片上施加稳定的电流和电压，使芯片产生热量。
测试仪器会实时测量芯片的温度，并记录下来。
在测试过程中，需要注意以下几点。
首先，要确保测试环境的稳定性，包括室温、湿度等因素。
这些因素会对测试结果产生影响，因此需要严格控制。
其次，要选择合适的测试参数，包括电流、电压等。
这些参数应该根据芯片的规格和要求进行选择，以保证测试的准确性和可靠性。
最后，要进行多次测试，以取得稳定和一致的结果。
每次测试应该持续足够的时间，以确保芯片的温度达到稳定状态。
芯片热阻测试的结果通常以温度-时间曲线的形式呈现。
通过分析曲线的斜率，可以计算出芯片的热阻值。
热阻值越小，说明芯片的散热能力越好。
热阻测试的结果可以用于评估芯片的散热性能，并在设计和生产中进行优化。
芯片热阻测试在电子行业中具有重要的意义。
首先，芯片的热阻是芯片设计和制造的重要参数之一。
通过测试芯片的热阻，可以评估芯片的散热能力是否满足要求，从而指导芯片的设计和制造。
其次，芯片的散热能力直接影响芯片的性能和可靠性。
如果芯片的散热能力不足，可能会导致芯片过热，从而影响芯片的性能和寿命。
因此，芯片热阻测试对于保证芯片的稳定性和可靠性非常重要。
除了芯片热阻测试，还有一些其他与芯片散热相关的测试方法。
例如，可以使用红外热像仪来检测芯片的温度分布，以评估散热器的散热效果。
还可以使用热敏电阻或热电偶等传感器来测量芯片的温度，以提供更准确的测试结果。
这些测试方法可以互相补充，以全面评估芯片的散热性能。
热阻测试仪简介
• 切掉工作電流，立刻用IM小電流量測得 VF2。再套入公式計算 ： 晶片溫度： Tj = Ta + (VF2 – VF1)/k 晶片-封裝熱阻 θjc = (Tj - Tc) / P
RTHJ熱阻量測儀
熱阻量測架構
試軟體-K係數量測
測試軟體-K係數曲線
測試軟體-熱阻量測
測試軟體-溫升曲線
熱阻測試簡介
冠魁電機 李承睿 Tel: 02-2664-2120 Fax: 02-2664-1610
公司簡介
• 成立於1987年 • 主要致力於半導體測試儀器之研發製造
– 整流元件：
• Power Diode，Zener Diode，Sky. Diode，Bridge
– 光電元件：
• LED，Photo Coupler，Photo Link
二極體的熱阻量測 -步驟1
• 順向偏壓和溫度會呈線性關係，因此可用 來做為溫度敏感參數（ K係數）。
K = (VF2 – VF1) / (T2 – T1) 單位: mV / ˚C
二極體的熱阻量測 -步驟2
• 先以IM小電流量測得VF1。 • 再通以工作電流（IT），得到VFT。
Power = IT * VFT
– 其他：
• Thyrister，SCR
熱阻的定義
• 熱阻值(thermal resistance)是用來評估電子 元件之散熱效能的一項參考指標。 • 由”晶片接面”到”某一點”的熱阻值定義如 下： θjx = (Tj - Tx) / P
熱阻量測項目
• Tj：晶片溫度。由於材料已完成封裝，故無 法直接量測。必須藉由材料的電氣特性來 推估。 • Tx：用溫度感測器量測。 • Power：I * V
MOS热阻测试原理
MOS热阻测试原理热阻测试是一种用来测量材料或器件的热阻的方法。
热阻是描述材料或器件导热性能的物理量，它表示单位面积和单位厚度的材料在单位温度差下传热的能力。
热阻越大，材料或器件导热性能越差。
MOS热阻测试是一种用来测量金属氧化物半导体（Metal-Oxide-Semiconductor，MOS）的热阻的方法。
MOS是一种常用于电子器件中的半导体结构，其中金属电极与氧化物和半导体材料相连。
1.样品制备：首先制备一个MOS样品，通常包括金属电极、氧化物层和半导体层。
样品可以通过沉积、刻蚀和退火等工艺步骤来制备。
2.加热源和加热测量：在样品的一侧接入一个加热源，用来提供一定的热量。
通过测量加热源和样品之间的温度差，可以得到样品吸收的热量。
3.测量电流和电压：通过在样品上施加电流和电压，可以测量样品中的电功率。
结合之前的测温数据，可以得到样品所产生的热功率。
4.计算热阻：根据测得的温度差和电功率数据，可以计算出MOS样品的热阻。
热阻的计算可以结合传热理论和热传导方程，通过对样品的尺寸、材料热导率和热传导路径等参数进行计算得到。
MOS热阻测试的原理基于热传导理论，即热量通过材料或器件的传导方式从一个区域传递到另一个区域。
在MOS热阻测试中，样品的一侧接通加热源，加热源提供热量，然后热量通过MOS样品的导热路径传递到另一侧。
通过测量加热源和样品之间的温度差，可以得到样品吸收的热量。
同时，通过在样品上施加电流和电压，可以测量样品中的电功率。
结合之前测得的温度差和电功率数据，可以计算出样品的热阻。
总之，MOS热阻测试是一种测量金属氧化物半导体材料导热性能的方法。
通过测量加热源和样品之间的温度差和样品中的电功率，可以计算出样品的热阻。
这种测试方法对于评估材料和器件导热性能、检测散热性能和热容性能以及优化设计具有重要意义。
MOS热阻测试原理
MOS热阻测试原理
热阻是依据半导体器件PN结在指定电流下两端的电压随温度变化而变化为测试原理，来测试功率半导体器件的热稳定性或封装等的散热特性，通过给被测功率器件施加指定功率、指定时间，PN结两端的电压变化(△VBE／△VF／△VGK／△VT／△VSD)作为被测器件的散热判据。
并与指定规范值比较，根据测试结果进行筛选，将散热性差的产品筛选掉，避免散热性差的产品在应用过程中，因温升过高导致失效。
MOS热阻测试是通过测试MOS体二极管两端电压变化△VSD来实现的，先后分别测试MOS管MOS体二极管正向压降Vsd1（加热前）和Vsd2（加热后）。
步骤：
1、MOS加热前，先测量让MOS体二极管以Is电流（Is=10mA）流动时的Vsd1值，原理图见下图-左；
2、给MOS管Vgs加压，让MOS以ID电流开通PT时间，加热MOS管，原理图见下图-中；
3、再测量让MOS体二极管以Is电流（Is=10mA）流动时的Vsd2值，原理图见下图-右；
4、DVDS=Vsd1-Vsd2，DVDS 正常合格范围为45~85mV；
图一原理图
图二时序图。
热阻测试标准
热阻测试标准
摘要：
一、热阻测试标准概述
1.热阻测试的定义
2.热阻测试的目的和意义
二、热阻测试的主要方法
1.稳态热阻测试
2.动态热阻测试
三、热阻测试标准的发展
1.国际标准的发展
2.我国热阻测试标准的发展
四、热阻测试标准的重要性和应用
1.对产品质量的保障
2.对行业发展的推动作用
正文：
热阻测试标准是衡量材料或产品在温度变化时所表现出的热阻性能的规范。
热阻测试对于评估材料的导热性能、研究热传递现象以及提高产品性能具有重要意义。
本文将简要介绍热阻测试标准的发展和相关内容。
热阻测试的主要方法有稳态热阻测试和动态热阻测试。
稳态热阻测试是在一定的温度梯度下，通过测量材料的热阻来计算其导热性能。
动态热阻测试则是在变化的环境温度下，考察材料的热阻变化情况。
随着科技的进步和工业发展，热阻测试标准得到了广泛关注。
国际上，许多国家和组织都制定了相应的热阻测试标准，如美国ASTM、欧洲EN等。
我国也制定了一系列热阻测试标准，如GB/T 10294-2008《热传导材料热阻的测定》等，这些标准为我国材料和产品质量提供了有力保障。
热阻测试标准的制定和应用对于提高产品质量和推动行业发展具有重要意义。
首先，热阻测试标准有助于确保材料和产品的性能满足设计要求，提高产品的可靠性和稳定性。
其次，热阻测试标准为材料研究、产品设计和生产提供了依据，有利于促进相关领域的技术创新和进步。
总之，热阻测试标准在材料性能评估、产品质量保障以及行业发展推动等方面发挥着重要作用。
热电阻的工作原理
热电阻的工作原理热电阻是一种常见的电子元器件，用于测量电流或电压。
在电路中，当电流通过热电阻时，它会产生一些热量。
该热量会使热电阻的温度升高，从而改变它的电阻值。
这种变化可以被用来测量电流或电压。
下面我来详细描述一下热电阻的工作原理。
第一步，原理介绍：热电阻的工作原理基于材料的热电效应。
这种效应指的是，当两个不同的金属接触时，它们之间会产生一个电动势。
这种电动势通常被称为“热电势”。
热电阻是由一种被称为“热电材料”的特殊材料制成的。
当热电阻上有电流经过时，电流会通过热电材料，产生一些热量。
这种热量会使热电材料中的电子运动加速，从而产生热电势。
这会导致电阻值发生变化。
第二步，热电材料类型：热电材料一般分为两类：P型材料和N型材料。
这两种材料的热电性质完全相反。
P型材料通常是钒、鉴、金和银等金属，具有正温度系数，即随温度升高，电阻值会增加。
N型材料通常是铋、锗、硅等半导体材料，其电阻值则随温度升高而减小。
第三步，传感器制作：基于以上原理，可以将P型和N型材料通过点焊连接，形成一个热电阻传感器。
在传感器制作中，通常会选择用芯片技术将多个热电阻结合到一起，形成一个大面积的热电阻传感器。
这种芯片，也被称为“热电阵列”。
第四步，工作原理：当传感器上有电流经过时，它会通过热电材料，产生一些热量，从而改变电流的电压。
电压的大小，可以根据热电势和电流的大小来计算。
因此，传感器上的电流和热量之间存在一种线性关系。
可以通过测量电流和电压的关系，来计算被测量的电流或电压的大小。
总结一下：热电阻是一种利用材料热电效应测量电流或电压的电子元器件。
热电阻的工作原理基于材料的热电性质。
当电流经过热电材料时，会产生一些热量，该热量导致电阻值发生变化。
热电阻材料可以分为P型和N型，它们的热电性质完全相反。
热电阻可以通过芯片技术将多个热电阻结合到一起，形成热电阵列。
最终，可以通过测量电流和电压之间的关系来计算被测量的电流或电压的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热阻－热阻的测试原理
测试原理 功率测量
（1）固定U，测I U：功率源表, 直流电源
温度测量 TA/C
TJ 热电偶 无法直接测量
I：示波器 （2）固定I，测U(常用) U：功率源表, 直流电源
I：示波器
热阻－ JEDEC 标准的封装热阻测试法
原理：
R JX
TJ X
PH
TJ TJ 0 TJ
热阻－ JEDEC 标准的封装热阻测试法
步骤： 第一步：先根据脉冲电压不产生自热，维持 电流Im不变，施加变化的环境温度，测出对 应的变化的电压VFm，绘出电压——温度曲 线，求出斜率K（℃ / mV）。
第二步：施加功率电流/电压产生自热，对
DUT加热至稳定温度。 第三步：切换到测试电流Im，测出此时电 压，再利用K求出此时的结温。 TJ = TJ0 + △TJ (△TJ = K*△TSP)
T_hea Rθjc t 51.39 44.1 2.276 1200 3.204469 50.14 43.3 2.28 1200 3.001136 3.2567 5.218973 5.696491 5.43325 52.02 44.6 2.278 1200 56.25 44.6 2.232 1200 56.25 43.5 2.238 1200 56.25 44.1 2.236 1200
电子元器件热阻测试简介
20190212
热阻－什么是热阻
功率半导体器件在工作中总会产生一定的热量，倘若这些热量不能及时有
效地传播出去，就会造成器件内部热积累，结温上升，使得器件可靠性降
低，甚至造成器件功能失效，无法安全工作。 热阻是表征物质材料阻止热量传递的能力的综合参数，也就是直接反映器
件散热性能好坏的参数。热阻越小，则散热能力越好。
热阻－ JEDEC 标准的封装热阻测试法
数据测量要求：
电压测量量具，精度要求误差低于0.5％并且分辨率要达
到0.5MV或者更高； 温度测量量具，精度要求1 ℃ 分辨率0.1 ℃ ； TSP温度跨距至少达到50℃，减少电压测量误差；必须在 被校准设备的表面测量校准环境的温度。 取决于器件技术和制造工艺，一些器件可能表现出非线 性电压 - 温度关系。在热测试开始之前必须验证线性假 设； 可以通过给定不同功率测试热阻来确定测试有无异常； 测试报告至少包含5颗样品数据； 为了测量重复性监测和测试设置拆卸检查，建议建立校
ቤተ መጻሕፍቲ ባይዱ
热阻－ JEDEC 标准的封装热阻测试法
注意事项： a. 测试电流选取 流过温度感应二极管的测试电流必须足够的大，同时又必须足 够的小以保证该电流不会产生明显的自热效应。感应电流过 大，会导致结温明显变化；感应电流过小，会导致正向压降值 测量误差较大。其数值一般选在二极管正向导通I-V特性曲线拐 点左右的范围内，通常为5mA 至100mA，具体与二极管的尺寸 有关。 b.从功率脉冲切断到测试电流灌入之间的时间必须考虑。这段 时间器件冷却，结温有所下降。所以，电子开关的切换时间必 须足够的短（几十微秒数量级的范围）----解决方案，测试电 流不断开，一直存在。 c. 热稳态建立 器件内部产生的热量传播到外界并最终建立起稳定状态需要一 定的时间。因此，热阻的测量需要在这一稳定状态建立起来之 后才能进行。
准标准（标准件）。
热阻－热阻测试报告
All factors during RθJC Test Process Samples' Information Test NO. #1 S6002T 8JC01 #2 #3 #1 S6002T 8JC02 #2 #3 VT measurement at various junction temperatures 19 803 803 803 796 796 796 50 754 754 754 746 746 746 75 714 714 714 708 708 708 100 673 673 673 667 667 667 125 634 634 634 629 629 629 Unit ℃ K ℃ / mV 1.599 1.599 1.599 1.5767 1.5767 1.5767 V VFH 1.138 1.14 1.139 1.116 1.119 1.118 A IH 2 2 2 2 2 2 MV VF0 798 798 798 798 798 798 MV VFf 751 753 750 744 744 744 ℃ T0 22 22 22 22 22 22 ℃ Tj ℃ Tc W PH S ℃/W
K line
1000 800 600 400 200 0 0 50
y = -1.599x + 833.61 R² =1 1000 800 600 400
K line
y = -1.5767x + 825.56 R² = 0.9999
200
0 100 150 0 50 100 150
TJ = TJ0 + △TJ (△TJ = K*△VF)
热阻－热阻分类 I
结壳热阻
结到环境的热阻
DUT：Device Under Test
热阻－热阻分类 II
瞬态热阻：许多半导体器件是在脉冲功率条件下工作的，显 然器件的工作结温与脉冲宽度及占空比有关，因此在很多场 合下需要了解器件与施加功率时间相关的热特性。瞬态热阻 的表达式为
稳态热阻：当功率的持续时间足够长，器件有源区热量的产 生与散热达到动态的平衡，此时有源区温度不再随时间变 化，这时的瞬态热阻就是稳态热阻。
TJ K TSP
RθJX 表示结到某点的热阻，K 表示二极管两端压降随温度变化的系数，一般 是每升高一度，二极管两端压降降低大约2mV。ΔTSP 表示压降变化的大小， 通过这两个参数我们就可以知道结温在加热前和加热后升高了多少。而壳温 是可以用热电偶测得的，功率等于电压电流的乘积，所以结壳或者结到环境 的热阻就可以求得了。
