干式变压器基础知识讲座(铜排载流量)

铜排标准载流量

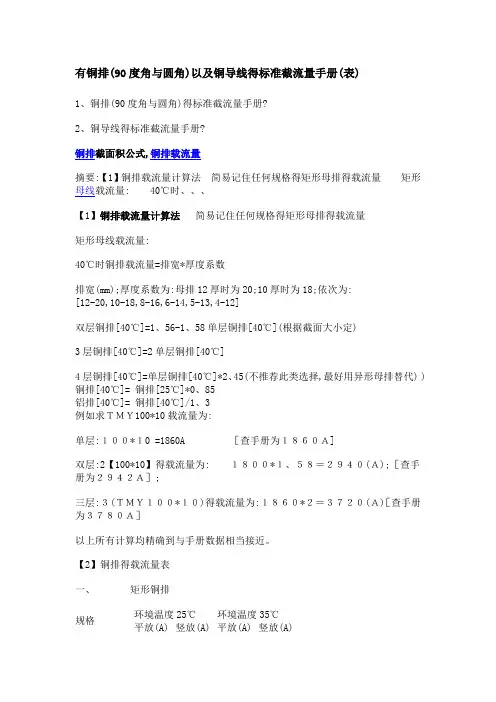

有铜排(90度角与圆角)以及铜导线得标准截流量手册(表)1、铜排(90度角与圆角)得标准截流量手册?2、铜导线得标准截流量手册?铜排截面积公式,铜排载流量摘要:【1】铜排载流量计算法简易记住任何规格得矩形母排得载流量矩形母线载流量: 40℃时、、、【1】铜排载流量计算法简易记住任何规格得矩形母排得载流量矩形母线载流量:40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20,10-18,8-16,6-14,5-13,4-12]双层铜排[40℃]=1、56-1、58单层铜排[40℃](根据截面大小定)3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2、45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0、85铝排[40℃]= 铜排[40℃]/1、3例如求ＴＭＹ100*10载流量为:单层:１００*１0 =1860A ［查手册为１８６０Ａ]双层:2【100*10】得载流量为: １８００*１、５８＝２９４０(Ａ);［查手册为２９４２Ａ］;三层:３(ＴＭＹ１００*１０)得载流量为:１８６０*２＝３７２０(Ａ)［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

【2】铜排得载流量表一、矩形铜排规格环境温度25℃环境温度35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3176 18520×3233 24525×3285 30030×4394 41540×4 440×5452 475 551 58850×5556 585 721 76050×6617 650 797 84060×6731 770 940 99060×8858 900 1101 116060×10 129580×693 0080×81060 180×131 1665100×6116 92100×8 4 1850100×1 5 2025120×80 2110120×101685 02(60×6)1126 1185 1452 15302 (60×8)146 002(60×10)168 502(80×6) 5 18552(80×8)1651 1795 2117 25152(80×10)195 352(100×6)0 21702(100×8)193 902(100×10)232 852(120×8)214 952(120×10)26 620二、铜导线载流量(35℃)截面(mm2) 1 1、5 2、5 4 6 1 95 载流量(A) 1 5 11 3三、抽屉柜抽屉导线选用标准截面(mm²) 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流(A) 50 63 80 100 125 160 200 250 300 400 500 60导体载流量得计算口诀1、用途:各种导线得载流量,利用口诀再配合一些简单得心算,便可直接算出。

干式变压器的基本知识课件

结构
绕组
由铜线绕制而成，分为高压绕组和低压绕组。
温控系统
监测变压器运行温度，确保变压器在正常温度范围内工作。
铁芯
由高导磁材料制成，用于传递磁通。
绝缘材料
用于确保绕组之间及绕组与铁芯之间的电气隔离。
外壳
保护变压器内部结构，防止外部环境对变压器的影响。
工作原理
01
电压变换
通过改变绕组的匝数比，实现电压的升高或降低。
总结词
额定电流是衡量干式变压器负载能力的重要参数，它决定了变压器能够承载多大的负载电流。
额定容量
额定容量
指在额定电压和额定电流下，干式变压器能够输出的最大视在功率。这个容量以kVA或MVA为单位。
总结词
额定容量是衡量干式变压器输出能力的重要参数，它决定了变压器能够满足多大的负载需求。
阻抗电压
干式变压器通常由硅钢片叠装而成，其绕组是铜或铝导体制成的。
干式变压器通常用于对防火、防爆、防潮等要求较高的场所。
特点
01
干式变压器具有结构简单、维护方便、防火性能好、防
潮性能好等优点。
02
由于没有油浸渍，干式变压器不会发生漏油、污染环境
等问题。
03
干式变压器通常比油浸式变压器小，因此可以节省空间
变压器渗漏
可能是由于密封垫老化或紧固螺丝松动等原因，应检查密封垫和螺丝是否完好，及时更换或紧固。
变压器绝缘电阻下降
可能是由于绝缘材料老化或受潮等原因，应检查变压器的绝缘材料是否正常，并进行干燥处理或更换。
05
干式变压器的发展趋势与未来展望
节能环保趋势
01
02
03
高效能

干式变压器基础知识讲解学习

干式变压器基础知识干式变压器基础知识干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。

1、输煤PC段2、干式变压器外形图3、干式变型号说明4、干式变压器的温度规定4.1.绕组温升限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220 温升（K）60 75 80 100 125 135 1504.2干式变压器热点温度限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220绕组热点温度（℃）额定值95 110 120 145 175 210最高允许值140 155 165 190 220 2505、干式变的冷却方式•冷却方式有空气自冷（AN）和强迫风冷两种。

•对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。

•A----冷却介质为空气；N----自然循环；F----强迫循环6、干式变压器调压分接头的连接•对电压为10000 ± 2×2.5%V的变压器，其铭牌电压如下： 2-3 3-4 4-5 5-6 6-710500V 10250V 10000V 9750V 9500V •若当地电网电压为10kV，则分接片应接4-5档，见图三。

当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图五。

7、干式变运行前的检查•检查所有紧固件、连接件是否松动，并重新紧固一次。

•检查零部件安装是否妥当，并检查变压器是否有异物存在，如有过多的灰尘，须及时清理。

•检查冷却风机转向正常、风从线圈底部向上吹入线圈，冷却风机通过温控仪手动启停正常。

母线铜排载流量计算方法.

母线铜排载流量和重量计算方法估算法:1、铜排重量=长×宽×厚度×铜密度8932kg/m32、单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10 -18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

常用铜排的尺寸及载流量表铜母排截面 25℃ 35℃平放(A) 竖放(A) 平放(A) 竖放(A) 15×3176 18520×3233 24525×3285 30030×4394 41540×4404 425 522 55040×5452 475 551 58850×5 556 585 721 76050×6617 650 797 84060×6731 770 940 990 60×8858 900 1101 1160 60×10960 1010 1230 1295 80×6930 1010 1195 130080×81060 1155 1361 1480 80×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×81310 1425 1674 1850100×10 1470 1595 1865 2025120×81530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10)2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10)2615 2840 3330 3620低压电容器柜一般按照（容量*单价）进行报价，不需要严格依照器件清单如：单价95元/ kvar若某台电容柜设计容量为180kvar则该柜总价=180*95=17100元因电容器柜柜体、安装方式比较简单，回路器件、控制器价格影响不大，所以，这种报价方式几乎适用于所有柜型（具体单价看当地行情，我们这里基本是95元/ kvar）1、变压器的铭牌上都标有变压器的容量和实际的额定电流。

干式变压器的基本知识

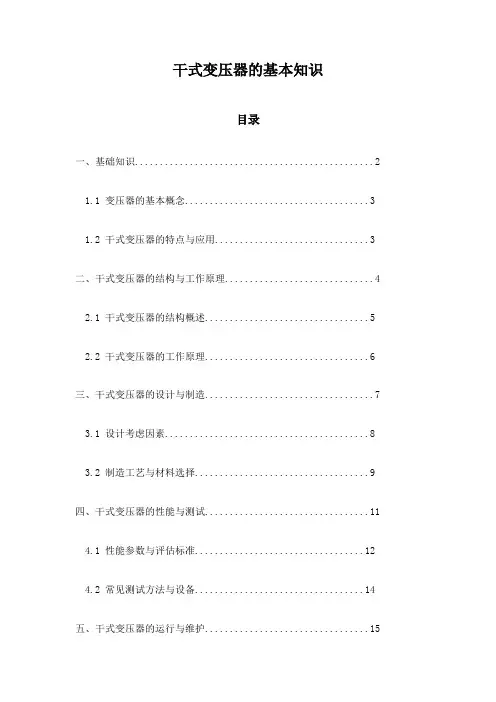

干式变压器的基本知识目录一、基础知识 (2)1.1 变压器的基本概念 (3)1.2 干式变压器的特点与应用 (3)二、干式变压器的结构与工作原理 (4)2.1 干式变压器的结构概述 (5)2.2 干式变压器的工作原理 (6)三、干式变压器的设计与制造 (7)3.1 设计考虑因素 (8)3.2 制造工艺与材料选择 (9)四、干式变压器的性能与测试 (11)4.1 性能参数与评估标准 (12)4.2 常见测试方法与设备 (14)五、干式变压器的运行与维护 (15)5.1 运行条件与维护建议 (17)5.2 常见故障及处理方法 (18)六、干式变压器的安全与环保 (19)6.1 安全操作规程 (20)6.2 环保要求与措施 (21)七、干式变压器的发展趋势与创新 (23)7.1 新型材料的应用 (24)7.2 智能化发展动向 (25)一、基础知识干式变压器是一种用于改变交流电压或电流的电气设备，它主要由铁芯、线圈和绝缘材料组成。

干式变压器具有结构简单、可靠性高、维护方便等优点，广泛应用于电力系统、工业生产和家用电器等领域。

铁芯：干式变压器的铁芯通常由硅钢片制成，硅钢片具有良好的磁性能，可以有效地吸收和消散铁芯中的涡流，从而减少能量损耗。

铁芯的截面积、形状和叠压方式会影响变压器的性能和损耗。

线圈：线圈是干式变压器的核心部件，它是由导线绕制而成，形成一个闭合的电路。

线圈的匝数、截面积和绕制方式会影响变压器的电压比、功率密度和效率。

绝缘材料：干式变压器的绝缘材料通常采用环氧树脂、聚酰亚胺等高性能绝缘材料，具有良好的耐热性、耐压性和耐磨性。

绝缘材料的厚度、绝缘等级和冷却系统的设计会影响变压器的安全性能和使用寿命。

油浸式变压器与干式变压器的区别：油浸式变压器是一种通过浸渍矿物油来实现绝缘和冷却的变压器，其结构复杂，但散热性能较好。

与干式变压器相比，油浸式变压器在低压、短路电流和过载能力方面具有优势，但在环保、安全和维护方面存在一定的局限性。

铜排载流量不用背口诀也能轻松记住

铜排载流量不用背口诀也能轻松记住
在生产或改造低压配电柜中经常要根据电流大小配置相应规格的铜排。

铜排的载流量需要查表得出。

在实际运用可以根据公式计算简单快捷比查表方便得多。

铜排的厚度加8再乘以铜排宽度（单位㎜）就得出单根铜排的大概载流量。

两根铜排双层应用载流量是单根的1.5倍。

举例：TMY15*3铜排简单计算得15*（3+8）=165A 查表得162A。

（TMY80*8）*2铜排计算得1.5*80*（8+8）=1920A 查表得1950A。

公式得出的结果基本上查表的相差不大，这样的精度在低压配电柜的选铜排实际运用中已经足够了（高压柜中要考虑的因素较多不能只根据载流量选择母排）。

关于我们：高低压成套知识讲堂通过定期推出电气成套知识，长期举办电气精英培训，致力于高低压成套电气技术推广，电气技术咨询，电气就业指导，让每一位电气从业者在工作的道路上不断进步，让每一位电气类毕业生在求职的道路上不再茫然。

干式变压器培训讲义

绿色环保的发展方向
环保设计
干式变压器将采用更加环保的设计，减少对环境的影响，如采用低噪音设计、减少废弃物等。
可再生能源
随着可再生能源的发展，干式变压器将更多地应用于可再生能源的并网与传输，如风能、太阳能等。
THANKS
感谢观看
02
干式变压器的安装与维护
安装步骤与注意事项
安装步骤确定安装位置和环境要求
检查变压器规格和设计图纸是否符合要求
安装步骤与注意事项
准备安装工具和材料
连接进出线和其他附件
按照设计图纸进行基础制作和设备就位
安装步骤与注意事项
注意事项确保安装环境干燥、通风良好，无易燃、易爆物品
严格按照设计图纸和安装规范进行施工，确保设备安全可靠
干式变压器培训讲义
• 干式变压器概述 • 干式变压器的安装与维护 • 干式变压器的性能与参数 • 干式变压器的安全与防护 • 干式变压器的未来发展与趋势
01
干式变压器概述
定义与特点
定义
干式变压器是一种变压器，其铁芯和绕组都不浸渍在绝缘油中，而是通过空气或其它气体进行绝缘。
特点
干式变压器具有结构简单、维护方便、防火性能好、无污染等优点，因此在许多领域得到广泛应用。
干式变压器的应用场景
01
02
03
电力系统
干式变压器广泛应用于电力系统中的升压和降压变电所，以及作为联络变压器等。
工业领域
在工业领域，干式变压器常用于工厂、矿井、港口等场所的供电系统。
公共设施
在公共设施方面，干式变压器可用于地铁、隧道、机场等重要设施的供电系统。
干式变压器的工作原理
安全防护措施

铜排载流量计算法

铜排载流量计算法简易记住任何规格的矩形母排的载流量之老阳三干创作矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12] .双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面 25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 2690 2(100×10) 2320 2500 2935 3185 2(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用尺度截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A） 50 63 80 100 125 160 200 250 300 400 500 60。

铜排载流量

铜排载流量铜排载流量是多少呢？铜排载流量是怎么计算的呢？铜排载流量表有吗？什么是铜排载流量呢？这么多问题，我们还是一一来回答吧。

首先来解释下什么是铜排吧。

所谓铜排就是指由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，一般被称为铜母线、铜母排或铜汇流排、接地铜排。

铜排的主要制作流程包括了：标准选材→熔铸→浇铸→压延→开坯→酸洗→精轧→铣边→机加工(打孔、打弯、镀锡)→包装→入库。

铜排是一种适用于高低压电器、开关触头、配电设备、母线槽等电器工程，，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

那么我们现在就言归正传，马上来说说铜排载流量吧。

铜排铜排载流量的定义：铜排在规定的条件下能够承载的电流有效值。

规定的条件中主要指标是温度，对于户内开关设备和控制设备来讲是指环境温度上限为40℃，下限为-25℃。

铜排载流量的估算方法：1、单条铜排载流量=宽度(mm)X厚度系数2、双铜排载流量=宽度(mm)X厚度系数X1.5(经验系数)3、铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方，铝应该按3-5A/平方。

常用铜排载流量的计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm)；厚度系数为:母排12厚时为20；10厚时为18；依次为:[12-20，10-18，8-16，6-14，5-13，4-12]。

双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]=铜排[25℃]*0.85铝排[40℃]=铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。

电缆及铜排载流量的计算口诀及说明说课材料

电缆及铜排载流量的计算口诀及说明电缆及铜排载流量的计算口诀及说明一、电缆载流量计算估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：1、“二点五下乘以九，往上减一顺号走”。

即指2．5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm2导线，载流量为2、5×9＝22．5(A)。

从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减1，即4×8、6×7、10×6、16×5、25×4。

3、“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm2导线的载流量为截面数的3倍；95、120mm2导线载流量是其截面积数的2．5倍，依次类推。

4、“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm2铜线的载流量，可按25mm2铝线计算。

二、铜排载流量计算估算口诀：10下五，100上二，25、35，四、三界，.70、95，两倍半。

穿管、温度，八、九折。

裸线加一半。

铜线升级算。

说明：1、口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。

2、“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

3、截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35，四三界”。

铜排载流量计算法

铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12] .双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A）50 63 80 100 125 160 200 250 300 400 500 60。

铜排载流量计算法

铜排载流量计算法简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: [12-20，10-18，8-16，6-14，5-13，4-12] .双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A）50 63 80 100 125 160 200 250 300 400 500 60。

铜排载流量计算

铜排载流量计算(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除铜排载流量计算铜排载流量计算简易记住任何规格的矩形母排的载流量矩形母线载流量：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3 例如求ＴＭＹ100*10载流量为：单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；双层：２（ＴＭＹ１００*１０）的载流量为：１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；三层：３（ＴＭＹ１００*１０）的载流量为：１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］以上所有计算均精确到与手册数据相当接近。

铜排的载流量表一、矩形铜排铜母排截面 25℃ 35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm2） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A） 10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm2） 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A） 50 63 80 100 125 160 200 250 300 400 500 630考虑变压器过载情况，铜排至少选用30X4（允许401A电流）的才能满足，但是要考虑在铜排上穿孔减少横截面积，建议用40X4（允许512A电流）的铜排。
