盾构分体始发施工技术
盾构分体始发关键施工技术应用
盾构分体始发关键施工技术应用发布时间：2022-06-14T07:15:50.478Z 来源：《新型城镇化》2022年12期作者：梁东[导读] 将2#台车吊装连接，剩余3#～6#台车待负环拆除阶段全部下井组装转为整体掘进。
实践表明，该项技术具有较好的示范意义。
中国电建市政建设集团有限公司天津 518117摘要：本文介绍了深惠城际先开段盾构分体始发技术的应用，结合盾构始发井长度不满足盾构全长的特点，由于场地限制，盾构机主机进场后，先将盾体、连接桥和1、2#台车吊装下井，由于工作井长度无法满足盾体至2#台车长度需求，将2#台车放置大里程吊装井口偏侧墙位置。
3#～5#放置地面端头进行组装；待始发长度满足2#台车放置在线路上时，将2#台车吊装连接，剩余3#～6#台车待负环拆除阶段全部下井组装转为整体掘进。
实践表明，该项技术具有较好的示范意义。
关键词：盾构；分体始发；负环引言工作井长度57.3m，结构宽35.28m，结构高17.9m，顶板覆土约4.5m。
工作井采用明挖法施工，基坑埋深约为21.5m。
围护结构采用连续墙+内支撑+临时立柱支护体系，坑内降水。
其中小里程端为盾构始发端，大里程端为远期预留接收。
深惠城际先开段在龙岭工作井始发，工作井纵向长度仅有57.3米。
本区间拟采用的铁建重工EPB+TBM双模盾构掘进，盾构机由盾体、连接桥和6节后续台车组成，总长104m，始发工作井长度不能满足盾构机的整体始发，故采取分体始发。
一、始发前准备盾构由刀盘、盾体及后配套设备等三部分组成。
盾体与后配套设备由连接桥连接，6辆后续台车组成，总长104m（参数见表1）。
图1 分体始发流程图 2.2.2恢复盾构整机编组阶段掘进70环后，此时6#台车尾部距离车站大里程端地连墙距离为30m，满足盾构整机装机的长度条件，盾构整机编组后，可从吊装井口吊装管片、材料下井，能恢复正常掘进。
因此，在此位置将负环管片拆除，并拆除隧道内临时布设的线缆、管路，通过盾构吊装口将剩余台车吊装下井完成盾构整机组装。
地铁盾构小半径分体始发施工工法
地铁盾构小半径分体始发施工工法一、前言随着城市经济的快速发展和人口的不断增长，城市轨道交通已成为现代城市不可或缺的一部分。
盾构隧道作为城市地铁建设中最主要的方法之一，因其施工速度快、质量可控等优势而备受青睐。
地铁盾构小半径分体始发施工工法就是盾构隧道施工中的一种重要方法，本文将对其进行详细介绍。
二、工法特点地铁盾构小半径分体始发施工工法是在城市地下空间较为狭窄的情况下开展的盾构隧道施工工法。
该工法的主要特点是始发井与小半径曲线区域采用分体始发施工，以保证盾构隧道的斜度在可控范围内。
该工法在施工速度、质量可控、土方回收率高等方面具有优势。
三、适应范围地铁盾构小半径分体始发施工工法适用于市区地下空间较小的盾构隧道施工，尤其适用于弯曲半径较小的区域。
该工法能够在不影响上部建筑物和地下管道等地下设施的情况下，完成盾构隧道的施工。
此外，该工法还适用于较深埋深的盾构隧道。
四、工艺原理该工法采用分体始发施工方法，在始发井内开展环片安装工作，再运用设备将环片运到横曲长度方向的曲线处，然后在冠区顶板下安装。
采用此工艺时，需要在曲线进入前的某一段区域内进行现场调整，从而保持盾构隧道的斜度在可控范围内。
此外，针对小半径曲线区段采取一定的技术措施，如控制盾构机的转速和前推速度，控制切削泥水比等，以保证施工质量。
五、施工工艺1.始发井的施工：首先，在起始点设立盾构始发井，进行始发井深挖等工作，然后进行始发井内的预制合拼、顶进钢撑架架设、人员设施安装和电缆架设等。
2.盾构机的安装：将盾构机的拼装、调试和就位运输至始发井内。
3.预制段的安装：将已预制好的环片运输至始发井内，进行环片的安装和对接等工作。
4.小半径曲线区间的施工：根据待施工曲线半径的大小，选择相应的小半径曲线施工工艺，采用光纤陀螺仪、立体翻边机、膏体灌注等技术措施，保障施工质量。
5.盾构机出洞：完成盾构穿越隧道的工作后，进行盾构机出洞和拆机等后续工作。
六、劳动组织在施工过程中需要由建设单位、设计单位、监理单位等多个组织进行协作。
浅谈盾构分体始发技术
浅谈盾构分体始发技术摘要：北京市地铁十号线二期（公-西）盾构工程始发井长度仅为12米，要实现盾构顺利始发必须采用分体始发的方式。
介绍几种分体始发方案的对比及采取的最终方案。
关键词：中铁盾构机；分体始；方案对比1. 工程概况北京市轨道交通十号线二期公主坟-西钓鱼台盾构工程双线总长约4.4KM，包括两个始发井，2个联络通道，1个中间风井，8个洞门等附属工程。
根据业主提供的施工场地，无法实现整体始发，本工程的盾构始发井位于公主坟新兴桥东北和西北两个场地，本文主要针对西北场地盾构始发，西北盾构始发井长12m，宽8.4m，盾构在始发井始发后，由南向西北方向掘进，至西钓鱼台吊出。
工程使用中国中铁隧道装备制造生产的两台土压盾构机，开挖直径为￠6280mm，盾构机及后配套设备总长76m,有6节拖车。
盾构机始发模式分为两种：一种为整体始发，当盾构始发在车站或者大的盾构井内时将盾构主机及后配套拖车一起吊入始发端，练成整体一起始发掘进，另一种为分体始发，当盾构始发不在车站或者始发井小时，将盾构主机及部分拖车吊入到始发端，由于本工程业主提供的始发井长度只有12m，受始发空间限制（如图1），盾构机无法实现整体始发，需要根据盾构机机械构造情况及结合施工场地条件寻求最佳的分体始发方案。
图1 分体始发盾构井示意图2. 分体始发方案的对比根据现场始发井条件限制及渣土运输的考虑，提出以下3种方案。
代写论文（1）方案一主机下井后，设备桥，1-6#拖车根据场地条件依次放在井上，始发阶段由于只有主机在始发井内，由于空间限制只能采用小渣斗进行出渣，待盾构掘进5环后采用18方大渣斗进行出渣，管线依次延长，直至掘进到51环时后配套拖车全部下井，实现正常掘进。
该方案可进行分体式始发，但是由于无法实现皮带输送渣土且掘进过程中管线需要依次延长耽误较多时间。
（2）方案二主机下井后，设备桥，1-6#拖车根据场地条件依次放在井上，负环管片采用半环拼装，以便垂直运输及材料机具的吊运，采用小渣斗出渣，待盾构掘进5环后采用18方大渣斗进行出渣，以提高效率；待掘进至15环后，设备桥与1#拖车下井，每掘进10环后下井一节拖车，直到6#拖车下井完毕，完成本次分体始发。

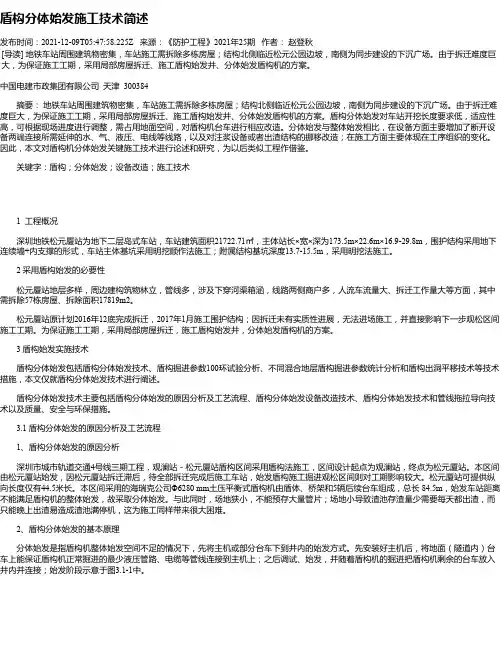

盾构分体始发施工技术简述
盾构分体始发施工技术简述发布时间：2021-12-09T05:47:58.225Z 来源：《防护工程》2021年25期作者：赵登秋[导读] 地铁车站周围建筑物密集，车站施工需拆除多栋房屋；结构北侧临近松元公园边坡，南侧为同步建设的下沉广场。
由于拆迁难度巨大，为保证施工工期，采用局部房屋拆迁、施工盾构始发井、分体始发盾构机的方案。
中国电建市政集团有限公司天津 300384摘要：地铁车站周围建筑物密集，车站施工需拆除多栋房屋；结构北侧临近松元公园边坡，南侧为同步建设的下沉广场。
由于拆迁难度巨大，为保证施工工期，采用局部房屋拆迁、施工盾构始发井、分体始发盾构机的方案。
盾构分体始发对车站开挖长度要求低，适应性高，可根据现场进度进行调整，需占用地面空间，对盾构机台车进行相应改造。
分体始发与整体始发相比，在设备方面主要增加了断开设备两端连接所需延伸的水、气、液压、电线等线路，以及对注浆设备或者出渣结构的挪移改造；在施工方面主要体现在工序组织的变化。
因此，本文对盾构机分体始发关键施工技术进行论述和研究，为以后类似工程作借鉴。
关键字：盾构；分体始发；设备改造；施工技术1 工程概况深圳地铁松元厦站为地下二层岛式车站，车站建筑面积21722.71㎡，主体站长×宽×深为173.5m×22.6m×16.9-29.8m，围护结构采用地下连续墙+内支撑的形式，车站主体基坑采用明挖顺作法施工；附属结构基坑深度13.7-15.5m，采用明挖法施工。
2 采用盾构始发的必要性松元厦站地层多样，周边建构筑物林立，管线多，涉及下穿河渠箱涵，线路两侧商户多，人流车流量大、拆迁工作量大等方面，其中需拆除57栋房屋、拆除面积17819m2。
松元厦站原计划2016年12底完成拆迁，2017年1月施工围护结构；因拆迁未有实质性进展，无法进场施工，并直接影响下一步观松区间施工工期。
为保证施工工期，采用局部房屋拆迁，施工盾构始发井，分体始发盾构机的方案。
盾构机两次分体始发施工工法(2)
盾构机两次分体始发施工工法盾构机两次分体始发施工工法一、前言盾构机是一种用于地下隧道施工的先进设备，其高效、安全的施工方式早已被广泛应用。
为了进一步提高施工效率，降低施工风险，盾构机两次分体始发施工工法应运而生。
本文将详细介绍盾构机两次分体始发施工工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以期为实际工程提供参考。
二、工法特点盾构机两次分体始发施工工法的特点主要有以下几点。
首先，施工过程中将盾构机分为两部分进行始发，大大提高了施工效率。
其次，该工法具有较高的适应性，可以适用于各种地质条件和隧道类型的施工。
再次，该工法采用先进的控制技术，能够实现施工过程的智能化和精确控制。
最后，该工法在保证施工效率的同时，也能够减少施工风险，提高工程质量。
三、适应范围盾构机两次分体始发施工工法适用于各类深埋隧道、城市地铁、交通隧道等工程。
而且该工法适用于各种地质条件，无论是岩石、黏土还是砂土等，都能够保证施工质量和施工效率。
四、工艺原理该工法的工艺原理是在盾构机两次分体始发的基础上，根据实际工程需要采取相应的技术措施。
首先，需要根据地质勘探结果提前了解施工地质情况，并根据地质条件确定盾构机具体的施工参数。
接着，根据盾构机的结构和控制系统，合理安排施工过程中的各个阶段，确保施工的连续性和稳定性。
在施工过程中，需要根据地质情况及时调整盾构机的刀盘转速、刀具布局等参数，以便更好地应对复杂地层和地质变化。
最后，在施工过程中要进行实时监测和数据记录，以供后期分析和总结。
五、施工工艺1、分体始发：将盾构机分为两部分，通过与隧道的连接口进行拆卸和装配，将主机和刀盘分离，实现盾构机的始发。
2、主机始发：首先将主机安装到始发井内，然后进行主机的测试和运转，确保主机的正常工作。
随后，通过导轨将主机与线路的始发段连接，并进行固定和校准。
3、刀盘始发：刀盘始发是在主机始发完成后进行的。
盾构分体始发掘进专项施工方案1
盾构分体始发掘进专项施工方案1
一、前言
盾构法是一种重要的城市地下工程施工方法，应用广泛。
在盾构分体始发掘进专项施工方案1中，我们将重点介绍盾构分体始发掘进的具体施工流程和注意事项。
二、施工准备
1.地质勘察：对工程实际情况进行详细勘察，了解地下管线、地质情况
等
2.安全措施：确保工地周边安全，设置警示标识
3.施工人员培训：对相关施工人员进行培训，具备相应技能和知识
三、施工流程
1.设计定位：根据设计图纸进行定位，确定开挖起点
2.开挖准备：清理开挖区域，安装支护结构
3.盾构机运输：将盾构机运输到开挖现场并安装
4.始发掘进：由盾构机进行始发掘进，根据设计要求控制推进速度
5.检查监测：定期对盾构机进行检查，监测地下情况，确保施工安全
6.完工验收：完成开挖后，进行验收，认真核对工程质量
四、注意事项
1.地质条件：注意地下情况，根据地质情况调整施工方案
2.环境保护：注意保护环境，做好垃圾分类和处理
3.安全第一：严格执行安全规定，确保施工人员安全
4.沟通协作：各相关部门之间积极沟通协作，保证施工顺利进行
五、结语
盾构分体始发掘进是一项复杂的工程，需要施工人员高度重视。
通过本文介绍的专项施工方案，相信可以帮助施工人员更好地进行盾构分体始发掘进工程，保障工程质量和安全。
盾构机两次分体始发施工工法
盾构机两次分体始发施工工法盾构机两次分体始发施工工法一、前言盾构机两次分体始发施工工法是在隧道施工过程中使用的一种工法，其特点是具有施工周期短、施工效率高、质量可控等优势。
本文将对该工法的工艺特点、适应范围、实际应用、施工过程、劳动组织、机具设备、质量控制、安全措施以及经济技术分析进行详细介绍。
二、工法特点盾构机两次分体始发施工工法主要特点有：1. 施工周期短。
该工法通过对隧道分段先后施工，可以减少施工所需的总时间，提高工程进度。
2. 施工效率高。
采用盾构机进行施工，可以有效提高施工效率，减少人工操作，降低人力成本。
3. 质量可控。
由于采用分段施工，可以对每个分段的施工质量进行严格控制，确保隧道的质量符合设计要求。
三、适应范围盾构机两次分体始发施工工法适用于大型隧道工程，尤其是需要施工周期较短、施工效率较高和质量可控的工程项目。
适用于地下输水、排水、道路、轨道、管道等各类地下工程。
四、工艺原理盾构机两次分体始发施工工法的工艺原理主要包括与实际工程之间的联系和采取的技术措施。
1. 工程测量与定位。
通过测量和定位确定好隧道的位置和线路。
2. 盾构机始发。
将盾构机安置在始发井内，准备进行施工。
3. 初次分体始发。
盾构机启动后，进行施工，同时确保施工质量和进度。
4. 隧道衬砌与二次承力补强施工。
在完成初次分体始发后，进行隧道衬砌和二次承力补强等工艺施工。
5. 二次分体始发。
完成初次分体始发后，继续进行第二次分体的始发施工，完成整个隧道的施工。
五、施工工艺盾构机两次分体始发施工工法的施工工艺主要包括以下几个阶段：1. 施工准备阶段。
包括工地准备、机具设备的调试和操作人员的培训等工作。
2. 盾构机始发。
将盾构机安置在始发井内，准备进行施工。
3. 初次分体始发。
启动盾构机，进行施工，同时进行施工质量和进度的控制。
4. 隧道衬砌与二次承力补强施工。
在完成初次分体始发后，进行隧道衬砌和二次承力补强等工艺施工。
5. 二次分体始发。
盾构分体始发施工工法
盾构分体始发施工工法盾构分体始发施工工法一、前言盾构分体始发施工工法是一种在地下开挖的过程中采用的先进技术，它可以减少对地表和地下结构的影响，提高施工效率和施工质量。
本文将详细介绍盾构分体始发施工工法的特点、应用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点盾构分体始发施工工法有以下几个特点：1. 高效率：盾构分体始发施工工法可以提高施工的效率，减少施工周期，节省时间和人力成本。
2. 低影响：这种工法对地表和周围环境的影响较小，可以降低因施工引起的地面塌陷、松动围岩等问题。
3. 施工质量高：盾构分体始发施工工法可以提供良好的围岩支护和防水等能力，保证了地下结构的稳定和安全。
4. 多功能性：盾构分体始发施工工法可以适用于多种地质条件和工程类型，如隧道、地铁等。
三、适应范围盾构分体始发施工工法适用于以下几种工程类型：1. 地铁工程：盾构分体始发施工工法适用于地铁隧道的开挖和建设，可以减少对地上交通和建筑物的影响。
2. 隧道工程：这种工法可以用于公路隧道、铁路隧道等各种类型的隧道工程，提高施工效率和质量。
3. 水利工程：盾构分体始发施工工法可以应用于水库、水电站、水利管道等各类水利工程的建设，确保工程的安全和稳定。
4. 其他工程：盾构分体始发施工工法还可以用于城市管网、引水道、堆场等各类工程。
四、工艺原理盾构分体始发施工工法的工艺原理是将盾构机从一个便于施工的位置开始推进，分别沿着水平和垂直方向进行推进。
通过先进的控制系统和工程技术，实现对盾构机的准确定位和控制，从而保证施工质量和安全。
具体来说，盾构分体始发施工工法采用以下技术措施：1. 盾构机定向控制：通过精确的测量和定位技术，控制盾构机在地下隧道开挖中的前进方向和位置，确保施工的准确性。
2.土压平衡控制：通过监测盾构机周围土压，根据土壤的力学特性进行控制，确保盾构机的稳定和运行。
3. 围岩支护：在盾构机开挖过程中，根据地质条件和工程要求，采取合适的支护措施，保证地下结构的稳定和安全。
地铁项目盾构机分体始发关键技术
地铁项目盾构机分体始发关键技术摘要：随着城市建设的高速发展，国内外地铁隧道已基本采用盾构法施工。
盾构始发模式分为两种：一种为整机始发；另一种为分体始发，当盾构始发不在车站或者始发场地受限时，将盾构主机及部分拖车吊入到始发端，另一部分拖车安装在地面上或者后方隧道内，避开出土井，在盾构隧道达到一定的长度后进行二次或多次分体始发，大大提升工程施工效率。
关键词：地铁；土压平衡盾构；分体始发1、盾构机参数标准的地铁盾构机开挖直径为6280mm，整机长度约为75m~90m。
2、盾构机分体始发技术策划2.1始发方式的确定盾构始发井始发场地狭小，可利用场地无法实现整机始发，为提高盾构机生产效率及加快掘进施工进度，须采用二次分体始发的方式。
2.2盾构始发准备工作盾构下井组装始发前须对洞门的平面、高程进行复核。
连接桥与盾体间需用延伸油管连接，管路架高放置在隧道两侧。
双轨梁不能直接与盾体相连，所以需要加工临时托架。
为便于区分管线类型，利于排除管线故障，避免二次转接时出现连接错误，需对分体始发的各种管线做好标识。
标识采用不同颜色的塑料带制作，并加以说明。
同步注浆管路准备备用管路，以保证同步注浆管堵塞时可及时更换。
2.3始发地面布置盾构吊装及始发区域场地兼设竖井、管片堆场、渣土池、配电房、盾构机后备套放置区等。
因场地限制可将盾构机1#、2#、3#、4#、5#台车放置地面，须满足管片堆放、渣土外运等场地使用功能。
2.4始发井下布置井下放置盾构机刀盘、前盾、中盾、盾尾、螺旋机（土压盾构机）等部件，须满足出土条件。
2.5管线的布置盾构机分体始发采用管线延伸的办法，临时将主机和地面的液压管线和电气线路连接，并在地面拖车完全下井后拆除临时管线及电气线路。
地面摆放的各节台车之间管线（油、水、气及控制电缆）正常连接，然后使用螺纹式接头高压油管（35Mpa）与小井口钢管接驳，可供盾体掘进满足整机长度距离，大大节省了接管的时间，提升工作效益。
超狭窄竖井盾构分体始发施 工施工工法(2)
超狭窄竖井盾构分体始发施工施工工法超狭窄竖井盾构分体始发施工工法一、前言超狭窄竖井盾构分体始发施工工法是一种应用于城市地下隧道工程的新型工法。
本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行介绍。
二、工法特点超狭窄竖井盾构分体始发施工工法具有以下几个特点：1. 采用分体开始方式，通过竖井和水平洞口的组合实现隧道施工。
2. 施工过程中对周边环境的影响较小，对地表建筑物的破坏较少。
3. 适用于狭小空间的施工，能够在狭窄的地下空间中进行隧道施工。
4. 灵活性高，可根据实际情况进行调整和改变。
5. 施工时间短，效率较高。
三、适应范围超狭窄竖井盾构分体始发施工工法适用于以下环境：1. 地下空间狭小，无法使用传统的盾构施工方法。
2. 需要进行管道、电缆等地下交通或供应设施的修建，但受到地上建筑物的限制。
3. 地下隧道自身的特殊要求，如对地下水位有较高要求等。
四、工艺原理超狭窄竖井盾构分体始发施工工法采用竖井和水平洞口的组合方式开始施工。
首先，在地表设立竖井，通过竖井下沉的方式将主体盾构机下放到施工位置，然后在施工位置开挖水平洞口，通过水平洞口与竖井相连，使盾构机能够开始顺利进行施工。
这样的施工工法理论上能够在狭窄的地下空间中进行隧道的修建。
五、施工工艺超狭窄竖井盾构分体始发施工工法的施工过程如下：1. 设立竖井和水平洞口：首先在地表选择合适位置，钻孔设立竖井，然后通过竖井下沉的方式将盾构机下放到施工位置。
在施工位置开挖水平洞口，与竖井相连。
2. 开始盾构施工：将盾构机启动，开始进行推进施工。
盾构机在施工过程中会逐渐开挖并支护地下空间。
3. 循环推进：随着推进的进行，不断循环进行开挖、掘进和支护作业，使隧道逐渐延伸。
六、劳动组织超狭窄竖井盾构分体始发施工工法需要组织相应的劳动力进行施工，包括盾构机操控人员、质量检查人员、支护人员等。
根据施工过程中的需要，合理调配和组织劳动力，确保施工的顺利进行。
盾构分体始发掘进专项施工方案1
盾构分体始发专项施工方案第一章编制依据1、广州市轨道交通六号线盾构7标段【天平架～燕塘～天河客运站】盾构区间土建施工项目招标文件、招标图纸、地质勘查报告、补遗书及投标文件。
2、广州市轨道交通六号线盾构7标段【天平架～燕塘～天河客运站】盾构区间土建工程承包合同。
3、广州市轨道交通六号线盾构7标段补充地质勘测资料、管线调查及现场调查资料。
4、广州市轨道交通六号线盾构7标段施工设计图纸。
5、国家现行有关施工及验收规范、规则、质量技术标准，以及广州地区在安全文明施工、环境保护、交通组织等方面的规定。
6、我公司在广州地铁建设中的成功的施工经验和研究成果及现有的施工管理水平、技术水平、科研水平、机械设备能力。
第二章工程概况一、始发端头工程地质、水文概况㈠工程地质根据《广州市轨道交通线网岩土工程勘察总体技术要求》的地铁沿线岩土分层系统和沿线岩土层的成因类型和性质、风化状态等，本基坑内各岩土分层及其特征如下：<1>人工填土层（Q4ml）主要为杂填土和素填土，颜色较杂，主要为褐黄色、灰色、灰褐色、褐红色等，素填土组成物主要为人工堆填的粉质粘土、中粗砂、碎石等，杂填土则含有砖块、砼块等建筑垃圾或生活垃圾，大部分稍压实～欠压实，稍湿～湿。
本层标贯击数6～18击，平均击数11击。
<4-2>河湖相沉积土层（Q3+4al）呈深灰色、灰黑色，主要为淤泥及淤泥质土组成，组成物主要为粘粒，含有机质、朽木，饱和，流塑状，局部夹薄层细砂。
标贯实测击数1～2击，平均击数为1.5击。
<5H-2>硬塑～坚硬状花岗岩残积土层黄褐色、红褐色、灰白色、灰褐色、黑褐色等色，组织结构已全部破坏，矿物成分除石英外大部分已风化成土状，较多细片状黑云母，以粉粘粒为主，含较多中粗砂、砾石。
残积土遇水易软化崩解。
主要为砾质粘性土、砂质粘性土、粘性土，呈硬塑～坚硬状。
<6H>花岗岩全风化带（γ53-2）呈黄褐色、褐灰色、红褐色、黑褐色等，原岩组织结构已基本风化破坏，但尚可辨认，岩芯呈坚硬土柱状，遇水易软化崩解。
盾构分体始发关键施工技术应用
盾构分体始发关键施工技术应用摘要：盾构法由于施工安全性高、对附近环境的作用小、掘进速度快、机械化程度高等特点，在我国水利电力、市政、城市地铁的隧道修建中得到大量使用。
随着我国社会经济的不断发展和城市规划的影响，在城市中心进行施工作业的场地会越来越小，因此很多盾构始发井场地无法满足盾构的相关需求。
为此，文章以成都某地铁项目为例，对盾构机分体始发施工技术的应用展开探究。
1 始发前准备1.1 盾构参数盾构由刀盘、盾体及后配套设备等三部分组成。
盾体与后配套设备由连接桥连接，总重量约为510t（含后配套拖车）。
盾体（含刀盘）长度为10.8m，后配套（含连接桥）长约101.4m，盾构总长约112.2m（参数见表1）。
表1 盾构盾体及台车长度1.2 隧道布设分体始发开始至盾构整机掘进阶段，加工专用的矮泥浆管支架，便于泥浆管路及时延伸。
分体始发隧道布设图如图1所示。
图1 分体始发隧道布设2 施工工艺技术2.1 施工流程结合本区间盾构始发工作井、隧道断面形式、工程地质、施工场地以及施工环境等基本情况，区间隧道采用2台泥水平衡盾构由江边村站小里程端工作井先后分体始发，并辅以钢套筒始发方式。
盾构分体始发工艺流程如图2所示。
2.2 分体+钢套筒始发过程2.2.1 台车下井分体始发阶段分体始发位置如图3所示。
由于车站长度限制，无法满足盾构整机始发条件，因此始发阶段车站地板只组装3节台车。
依次吊装下井台车和盾体顺序为：2#台车→1#台车→连接桥→中盾→前盾→刀盘→尾盾下半部→拼装机→尾盾上半部→3#台车。
其中，待盾体与连接桥连接后，3#台车由车站后部出土吊装孔下至底板。
4#台车、5#台车、6#台车、7#台车、8#台车放至地面依次连接，并通过管线延长与井下3#台车相连。
图2 区间盾构隧道始发总体施工工艺流程图2.2.2 恢复盾构整机编组阶段掘进60环后，此时3#台车距离车站大里程端地连墙距离为82m，满足盾构整机装机的长度条件，而且此时盾构8#台车已通过车站中部临时出土口。
短竖井狭小空间下土压平衡盾构分体始发施工工法
短竖井狭小空间下土压平衡盾构分体始发施工工法短竖井狭小空间下土压平衡盾构分体始发施工工法一、前言短竖井狭小空间下土压平衡盾构分体始发施工工法是一种在有限空间下实施盾构施工的方法。
它适用于需要在狭小空间下进行短距离盾构始发施工的项目。
该工法通过合理的工艺原理、施工工艺和安全措施，能够确保施工质量和安全，并提高施工效率。
二、工法特点1. 针对短竖井狭小空间的特点，采用分体始发的方式，将盾构机进行拆分，并通过翻转和组装的方式进行施工。
这种方式可以有效解决狭小空间下无法直接进入盾构机的问题，提高施工效率。
2. 采用土压平衡盾构，通过控制注浆压力和施工顶管的推进速度，实现与周围土体的平衡，并达到有效的土壤支护和沉降控制效果。
3. 通过施工工艺的细化和优化，确保施工过程中的每一个细节都得到了充分考虑和控制，从而保证施工质量。
三、适应范围该工法适用于狭小空间下进行短距离盾构始发施工的项目，特别适用于隧道开挖范围较小、有限空间且需要进行局部地下工程的项目。
四、工艺原理该工法通过合理的工艺原理和技术措施，实现施工工法与实际工程之间的联系。
具体包括以下几个方面的内容：1. 在狭小空间下拆解盾构机，将其分为若干个分体，通过翻转和组装的方式进行施工。
这样可以充分利用有限空间，避免拆除周围结构物的情况发生。
2. 采用土压平衡盾构，通过控制注浆压力和施工顶管的推进速度，实现与周围土体的平衡。
在施工过程中，注浆和控制顶土压力的同时，还要控制盾构机的推进速度，以确保施工质量和安全。
3. 采用合理的土壤支护和沉降控制措施，包括地表补偿措施、周边土体固结和注浆支护等方式，确保施工过程中土体的稳定性和周围环境的安全。
五、施工工艺1. 施工准备：根据工程实际情况，确定盾构机需要拆解为几个分体，并进行拆解准备工作。
2. 分体拆解与翻转：将盾构机分为若干个分体，并通过吊装等方式进行翻转，以便能够进入狭小空间。
3. 分体组装：在狭小空间内，对拆解的分体进行组装和安装，确保每个分体的连接牢固。
结合密闭始发钢套筒的盾构分体始发施工工法(2)
结合密闭始发钢套筒的盾构分体始发施工工法结合密闭始发钢套筒的盾构分体始发施工工法一、前言盾构分体始发施工工法是盾构施工中常用的一种技术手段，通过密闭始发钢套筒的结合，可以有效保证施工过程中的安全和质量。
本文将详细介绍这种工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点盾构分体始发施工工法的一个主要特点是采用了密闭始发钢套筒，这样可以避免土层塌陷和水涌等问题。
另外，该工法还具有施工快、质量高、安全可靠等特点。
三、适应范围盾构分体始发施工工法适用于各种土层地质条件下的隧道施工，特别适用于软土、弱固土等复杂地层。
四、工艺原理盾构分体始发施工工法的工艺原理是通过密闭始发钢套筒的使用来保证施工过程中的安全和质量。
在施工过程中，首先将钢套筒下沉到合适的位置，然后进行始发，完成一段隧道的开挖。
在始发过程中，密闭始发钢套筒可以防止土层塌陷和水涌等问题的发生。
五、施工工艺盾构分体始发施工工法的施工工艺包括以下几个主要阶段：地质勘察、隧道设计、钢套筒的制造、钢套筒的下沉、始发施工、尾水处理等。
在每个阶段中，都需要采取相应的措施来保证施工的顺利进行。
六、劳动组织盾构分体始发施工工法的劳动组织包括人员配备、施工队伍组织、施工进度计划等方面的内容。
通过合理的劳动组织，可以提高施工效率和质量。
七、机具设备盾构分体始发施工工法需要的机具设备包括盾构机、钢套筒、起重机等。
这些机具设备的选择和使用对施工过程的质量和安全有着重要的影响。
八、质量控制盾构分体始发施工工法的质量控制主要包括对钢套筒的制造和安装质量的控制、尾水处理的质量控制等。
通过严格的质量控制，可以保证施工过程中的质量达到设计要求。
九、安全措施盾构分体始发施工工法的施工中需要注意的安全事项包括钢套筒的安装安全、机具设备的操作安全、施工现场的安全等。
通过合理的安全措施，可以保障施工过程中的安全。
十、经济技术分析盾构分体始发施工工法的经济技术分析主要包括施工周期、施工成本和使用寿命等方面的分析。
有限空间条件下土压盾构分体始发施工工法(2)
有限空间条件下土压盾构分体始发施工工法有限空间条件下土压盾构分体始发施工工法一、前言随着城市建筑的快速发展和土地资源的有限性，地下空间的利用越来越重要。
土压盾构作为一种高效、安全、环保的地下工程施工方法，受到了广泛的应用和关注。
然而，由于城市建设密集和有限空间条件的限制，传统的土压盾构施工方法在一些特殊情况下显得力不从心。
因此，我们需要一种在有限空间条件下能够灵活应对的新型土压盾构分体始发施工工法。
二、工法特点该工法以分体始发为基础，采用多段同步施工的方式，在有限空间内进行土压盾构施工。
具有以下特点：1. 控制施工面积：分体始发施工方式可以将施工面积限制在一个较小的范围内，从而减少了对周围建筑的影响，并能够有效控制施工风险。
2. 灵活转弯：该工法采用可转弯结构，可以更好地适应有限空间条件下的曲线施工，提高工作效率。
3. 精确定位：采用先进的定位系统，保证盾构机在有限空间内准确施工，减少误差。
4. 施工过程监测：通过实时监测盾构机施工过程中的各种参数并及时调整工艺，确保施工质量和安全。
三、适应范围该工法主要适用于城市地下管线、地下交通以及地铁等领域的有限空间下盾构施工。
特别适用于环境敏感区域和对施工影响要求较高的项目。
四、工艺原理该工法将施工工艺与实际工程联系起来，采取多种技术措施。
首先，通过对地质情况的详细调查和分析，确定施工参数和工艺流程。
其次，采用分体始发的方式进行施工，确保施工安全和效率。
在施工过程中，采用先进的定位系统和实时监测技术，保证施工的精准性和质量。
五、施工工艺 1. 准备工作：对施工现场进行勘察和布置，并进行必要的预处理工作。
2. 盾构机组装调试：将盾构机组装并进行测试，确保其正常运行。
3. 土压盾构分体始发：根据工程要求，将盾构机分体始发，按照预定的施工路线开挖隧道。
4. 边挖边推：在开挖的同时，使用液压试验技术和注浆技术，控制施工面的稳定性和土压平衡。
5. 结构施工：当到达设定的目标点后，进行盾构机的结构施工，包括封顶、安装支架等。
狭小竖井内小盾构双向分体始发施工工法(2)
狭小竖井内小盾构双向分体始发施工工法狭小竖井内小盾构双向分体始发施工工法一、前言狭小竖井内小盾构双向分体始发施工工法是在短距离管片隧道施工中的一种创新技术。
传统的盾构施工工法在狭小竖井内面临着无法控制土体的损害、无法保证施工质量的难题。
而该工法通过对盾构机进行改良和优化，以及合理的施工工艺，能够有效解决狭小竖井内盾构施工中的困难。
二、工法特点1. 该工法采用小型盾构机进行施工，能够适应狭小竖井条件下的施工需求。
2. 采用双向分体始发施工方式，能够解决在狭小竖井内难以回转的问题。
3. 工法灵活、快速，适用范围广。
三、适应范围该工法适用于狭小竖井内的地铁、桥梁、隧道等工程的施工。
四、工艺原理该工法通过对施工工法与实际工程之间的联系进行具体的分析和解释，采取的技术措施包括：1. 合理的盾构机设计，确保能够适应狭小竖井的空间限制。
2. 合理的立井、出入井口的设置，以确保施工过程中的安全和顺利。
3. 采用双向分体始发施工方式，通过合理的控制和调整盾构机的工作状态，使其能够在狭小竖井内灵活前进和回转。
五、施工工艺 1. 竣工前准备工作：包括施工方案的制定、盾构机的调试和检测等。
2. 竖井准备工作：包括立井、出入井口的设置、井内支护等。
3. 盾构机的进入和始发施工：将盾构机分体送入竖井，进行双向分体始发施工。
4. 始发施工阶段：设置合理的土体控制和排水系统，确保施工质量和安全。
5. 推进施工阶段：通过控制盾构机的前进速度和施工参数，顺利推进施工。
6. 完工阶段：完成推进施工后，进行管片的安装和补加。
六、劳动组织该工法需要有专业的工程师和施工人员组成的施工团队，能够熟悉并掌握该工法的施工要点和技术。
七、机具设备该工法所需的机具设备包括小型盾构机、土体控制系统、排水系统等。
这些设备具有合理的设计和性能，能够满足施工工法的要求。
八、质量控制在施工过程中，需要通过合理的施工工艺和技术措施进行质量控制，包括对土体控制、管片安装等环节的严格要求，以确保施工过程中的质量达到设计要求。
超狭窄竖井盾构分体始发施工工法(2)
超狭窄竖井盾构分体始发施工工法超狭窄竖井盾构分体始发施工工法一、前言超狭窄竖井盾构分体始发施工工法是在盾构技术的基础上发展起来的一种新型工法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点超狭窄竖井盾构分体始发施工工法的特点主要有以下几点：1. 适用于狭窄的施工空间：该工法可以在仅有2米至3.5米的空间内进行施工，适用于城市中地铁站台、地下隧道等窄小场所。
2. 分体式盾构机：采用分体式盾构机进行施工，使得整个施工过程更加灵活、高效，并且能够适应复杂的地质条件。
3. 精确控制盾构机位置：通过对分体盾构机各部分的独立控制，可以实现对盾构机位置的精确控制，减少对周围结构的影响。
三、适应范围超狭窄竖井盾构分体始发施工工法适用于以下情况：1. 需要在狭小空间内进行盾构施工的场合，如地铁站台、地下通道等。
2. 地质条件复杂，需要根据实际情况对盾构机进行灵活控制的场合。
3. 对施工周期和施工成本要求较高的工程。
四、工艺原理超狭窄竖井盾构分体始发施工工法基于分体盾构机的设计理念和盾构施工的基本原理。
通过对分体盾构机各部分的独立控制，可以实现对盾构机位置的精确控制。
具体的技术措施包括：1. 分体盾构机的设计与制造：分体盾构机由多个模块组成，每个模块都具有独立的控制系统，能够实现对盾构机位置的独立调整。
2. 盾构机掘进方法：采用分段掘进的方法，先掘进一段距离后停机，然后移动盾构机，再进行下一段的掘进。
3. 地质勘探与分析：通过对地质条件的细致勘探和分析，准确判断盾构机的掘进位置，从而实现盾构机的精确控制。
五、施工工艺超狭窄竖井盾构分体始发施工工法的施工工艺分为以下几个阶段：1. 准备工作：包括场地清理、施工方案的制定以及机具设备的调试等。
2. 分体盾构机的组装：将分体盾构机各模块组装好，调试各部分的控制系统。
3. 分段掘进：先进行一段距离的盾构掘进，然后停机，移动盾构机，再进行下一段的掘进。
