通风系统矿图绘制要求规范
通风系统矿图绘制规范标准
第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观,图面整洁,线条均匀光滑。
2.标注内容完整、准确,充分反映井下实际情况,严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内,位置在图的上图廓线下方留白位置居中,图名(字高33毫米仿宋,字与字之间一个字间距,不带边框)与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中,除图纸名称项目外,其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图,上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针,位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注,风流分支处必须标明风流方向。
10.通风系统图中,测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容(一)矿井通风系统平面图(××煤矿×煤层通风系统图)1.在1:2000或1:5000采掘工程平面图上绘制。
2.图上标注内容:主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容:主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度(或前导器角度)、电机额定功率、电机实际功率、主扇负压(即装置静压)、等级孔等。
4.局部通风机应标注的内容:局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风(站)点标注的内容:地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
(二)矿井通风立体示意图(××煤矿通风立体示意图)1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
通风系统矿图绘制规范
通风系统矿图绘制规范 Last revised by LE LE in 2021第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观,图面整洁,线条均匀光滑。
2.标注内容完整、准确,充分反映井下实际情况,严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内,位置在图的上图廓线下方留白位置居中,图名(字高33毫米仿宋,字与字之间一个字间距,不带边框)与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中,除图纸名称项目外,其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图,上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针,位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注,风流分支处必须标明风流方向。
10.通风系统图中,测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容(一)矿井通风系统平面图(××煤矿×煤层通风系统图)1.在1:2000或1:5000采掘工程平面图上绘制。
2.图上标注内容:主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容:主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度(或前导器角度)、电机额定功率、电机实际功率、主扇负压(即装置静压)、等级孔等。
4.局部通风机应标注的内容:局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风(站)点标注的内容:地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
(二)矿井通风立体示意图(××煤矿通风立体示意图)1.图幅不小于零号图纸。
通风系统图绘制要求
图纸绘制规范标准一、矿井通风系统图符合下列要求:(一)在矿井采掘工程平面图的基础上绘制,采空区、不通风的巷道可以删去,多煤层同时开采的矿井,绘制分层通风系统图。
矿井通风系统图每月补充修改一次,通风系统有较大变化时,及时修改完善。
(二)标明风流方向、风量、测风站、通风设施、回风巷道断面、主要通风机运行参数等。
(1)风流方向:新鲜风流为绿色,乏风流为灰色;(2)风量:风量标注在测风站上;(3)通风设施按类别编号,注明建造日期、连体加固日期、连体加固方法、维护负责人;(三)回风巷道断面:逐段标注矿井、采区回风巷道断面,断面不同的巷道要分断标注,标明具体范围。
(四)主要通风机运行参数:主要通风机型号、排风量、风井负压、风叶角度、主扇运行频率等。
二、通风立体示意图和通风网络图符合下列要求:(一)矿井通风系统立体示意图和矿井通风网络图每月修改完善一次,通风系统有较大变化时,及时修改补充。
通风立体示意图和通风网络图配套使用。
(二)矿井通风立体示意图要标明风流方向、风量、测风站、通风设施、主要通风机运行参数、节点编号(与通风网络图一致)等。
(三)通风网络图标明节点编号、风流方向、通风设施、风量、通风阻力等。
三、矿井防尘系统图、供水施救系统图、防灭火系统图绘制符合下列要求:(一)矿井防尘系统图可与矿井防灭火系统图、矿井供水施救系统图共用。
矿井防尘系统图以矿井采掘工程平面图为底图绘制,每月补充修改一次。
(二)标注静压水池、消防水池、防尘管路、闸阀、三通、净化水幕、转载点洒尘装置、隔爆水袋等内容。
标注防尘设施位置与实际相符。
(1)地面水池:标明水池容量、个数,说明水池供水水源;(2)防尘水管:管径不同用不同顔色标注,并在图例中说明;(3)隔爆水袋:标注巷道断面、水袋个数和规格。
(三)防尘供水水源不符合饮用标准的,要标明地面清水池和污水池向井下管网供水的切换方法。
(四)井下有供水水源的,要标明水源位置、水量、供水方式和实现地面供水的转换方式。
煤矿图纸绘制规范标准及其要求
煤矿图纸绘制规范标准及其要求2、采掘工作面、掘进巷道、回采巷道、通风巷道、排水巷道、运输巷道、斜井、竖井、斜井井口、竖井井口、提升井、矿井大坡度、小坡度、煤层倾角及煤层厚度等符号标注清晰、准确;3、矿井内部设施,如风机、水泵、输送机、照明设备、供电设备、通讯设备、安全设备等符号标注清晰、准确;4、煤层、岩层、断层、煤与岩的交界面等地质标志符号标注清晰、准确;5、其他必要的注记和标志符号。
第4条.绘制精度1、图幅的平差误差不超过0.1倍比例尺;2、图幅内各点的误差不超过0.2倍比例尺;3、符号、字迹、线条的精度符合《煤矿测量规程》的规定。
第5条.绘制方法1、采用计算机辅助绘图,绘图软件应符合国家标准;2、图幅应按《煤矿测量规程》的规定进行编号,注明图名、比例尺、绘图日期、绘图人员姓名、审核人员姓名、校对人员姓名、单位名称和地址等内容;3、绘图应按照规定的流程进行,经过审核、校对后,由煤矿法人或矿长及主要技术负责人的亲笔签字,并加盖本单位公章。
第6条.图纸资料来源明确,图号清晰,编制、审核、校对分工明确。
第7条.绘制各类矿图时,必须由专业技术人员参与,正确使用图例,图纸精度要符合测量要求,保证矿图的质量。
第8条.各种矿图的绘制符合准确、及时、完整、美观的原则。
要求线条均匀、圆滑,点线、虚线间隔大小一致,文字、数字注记规范,颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条.图纸要按规定定期填绘,保证矿图的实时性和准确性。
2、在绘制本煤层和巷道时,应标注主要巷道的名称和月末工作面位置,斜巷应注明倾向和倾角,巷道交叉口、变坡以及平行等特征点。
同时,在图上每隔50~100mm应注记底板高程。
3、回采工作面和采空区的绘制应注记工作面月末位置、平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状。
丢煤区应注明丢煤区原因和煤量,注销区应注明批准文号和煤量。
4、永久导线点和水准点的绘制应注明点号和高程,临时点根据需要注记。
矿井通风系统图纸绘制及图例
矿井通风系统图纸绘制及图例矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后6、矿井通风网络图:(1)可根据复杂程度,在A4或A3图纸上绘制。
(2)凡构成独立通风系统的所有用风点均要在图上显示。
(3)网路的简化:简单的串联或并联分支可用一条等效分支代替,可并为一个节点。
矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25mm,距其它三个边界各10mm,图框线宽度2mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
(3)有总工程师签字,图纸随着采掘变化进行修改。
3、防灭火系统图(1)在采掘工程平面图上绘制。
(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
(3)有总工程师签字,图纸随着采掘变化进行修改。
3、防灭火系统图(1)在采掘工程平面图上绘制。
(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
(3)有总工程师签字,图纸随着采掘变化进行修改。
3、防灭火系统图(1)在采掘工程平面图上绘制。
(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
通风系统矿图绘制要求规范
第五章通风系统矿图绘制第二十八条一通三防图纸绘制整体要求1.整体布局合理、雅观,图面整齐,线条平均圆滑。
2.标明内容完好、正确,充足反应井下实质状况,严格依据图纸填图说明和标明格式进行标明。
3.图名一律标在图廓内,地点在图的上图廓线下方留白地点居中,图名(字高33 毫米仿宋,字与字之间一个字间距,不带边框)与上部内图廓线间距30 毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中,除图纸名称项目外,其余内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采一定绘制分层通风系统图,上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体表示图均要绘制指北针,地点同采掘工程平面图。
9.通风系统图风流方向均用箭头线标明,风流分支处一定注明风流方向。
10.通风系统图中,测风站数目可以反应矿井风流分派状况。
第二十九条矿井通风系统三种图的绘制要求及标明内容(一)矿井通风系统平面图(××煤矿×煤层通风系统图)1.在 1: 2000 或 1 :5000 采掘工程平面图上绘制。
2.图上标明内容:主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调理、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标明的内容:主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度(或前导器角度)、电机额定功率、电机实质功率、主扇负压(即装置静压)、等级孔等。
4.局部通风机应标明的内容:局部通风机安装地址、型号、风筒直径、全负压风量、局部通风机实质吸风量、风筒供风距离。
5.测风(站)点标明的内容:地址、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
(二)矿井通风立体表示图(××煤矿通风立体表示图)1.图幅不小于零号图纸。
2.全部井巷用双线 (或一粗一细 )绘制。
矿井通风系统图纸绘制及图例修订稿
矿井通风系统图纸绘制及图例公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25mm,距其它三个边界各10mm,图框线宽度2mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
(3)有总工程师签字,图纸随着采掘变化进行修改。
3、防灭火系统图(1)在采掘工程平面图上绘制。
通风系统矿图绘制规范 1教材
第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观,图面整洁,线条均匀光滑。
2.标注内容完整、准确,充分反映井下实际情况,严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内,位置在图的上图廓线下方留白位置居中,图名(字高33毫米仿宋,字与字之间一个字间距,不带边框)与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中,除图纸名称项目外,其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图,上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针,位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注,风流分支处必须标明风流方向。
10.通风系统图中,测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容(一)矿井通风系统平面图(××煤矿×煤层通风系统图)1.在1:2000或1:5000采掘工程平面图上绘制。
图上标注内容:主扇、风流方向、局部通风机、风筒、密2.闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容:主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度(或前导器角度)、电机额定功率、电机实际功率、主扇负压(即装置静压)、等级孔等。
4.局部通风机应标注的内容:局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风(站)点标注的内容:地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
(二)矿井通风立体示意图(××煤矿通风立体示意图)1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
煤矿通风系统图绘制规范或者标准
矿井通风系统图
(1)在1:1000或1:2000分煤层的采掘工程平面图上绘制。
(2)每月填绘一次,以月末实际情况填报,对月内回采进向,用红笔明显划出范围。
(3)进风均用绿色箭头明显标出,回风用灰色箭头明显标出。
(4)风流方向箭头间距视情况而定。
直线段巷道间距不大于100mm,分风点、汇合点、转变处均要用箭头表示,其间距不大于50mm。
(5)风井处应标明其主、备扇型号、转速、扇叶角度、电流、电压、排风量、水柱计读数、等积孔。
(6)采区、主要、总回风巷测风站处要注明巷道名称、测风站断面、风量、风速、瓦斯、二氧化碳、温度。
(7)掘进工作面均要标注工作面名称,局扇位置、风筒延接路线要基本准确。
在局扇处注明供风地点、局扇型号、功率、风筒直径、供风长度、局扇供风量、风筒出口风量、工作面瓦斯、二氧化碳浓度、温度。
(8)回采工作面(包括结束面、备用面)必须标注工作面名称。
测风站位置基本准确,在测风站处注明工作面名称、测风断面、需风量、实际供风量、风速、瓦斯浓度、温度。
(9)机电硐室注明硐室名称、需风量、实际供风量、瓦斯浓度、温度。
其它用风地点应注明供风地点名称、需风量、实际供风量、风速、瓦斯浓度、温度。
(10)分层开采时,在分层图上,风流方向不能全部标出时应在层间石门处注明“由**层来”,或“进入**层”。
(11)填全各类通风设施,如风门、风桥、密闭、调节风窗等,巷道关系、设施位置要填绘准确。
通风系统图绘制要求
图纸绘制规范标准一、矿井通风系统图符合下列要求:(一)在矿井采掘工程平面图的基础上绘制,采空区、不通风的巷道可以删去,多煤层同时开采的矿井,绘制分层通风系统图。
矿井通风系统图每月补充修改一次,通风系统有较大变化时,及时修改完善。
(二)标明风流方向、风量、测风站、通风设施、回风巷道断面、主要通风机运行参数等。
(1)风流方向:新鲜风流为绿色,乏风流为灰色;(2)风量:风量标注在测风站上;(3)通风设施按类别编号,注明建造日期、连体加固日期、连体加固方法、维护负责人;(三)回风巷道断面:逐段标注矿井、采区回风巷道断面,断面不同的巷道要分断标注,标明具体范围。
(四)主要通风机运行参数:主要通风机型号、排风量、风井负压、风叶角度、主扇运行频率等。
二、通风立体示意图和通风网络图符合下列要求:(一)矿井通风系统立体示意图和矿井通风网络图每月修改完善一次,通风系统有较大变化时,及时修改补充。
通风立体示意图和通风网络图配套使用。
(二)矿井通风立体示意图要标明风流方向、风量、测风站、通风设施、主要通风机运行参数、节点编号(与通风网络图一致)等。
(三)通风网络图标明节点编号、风流方向、通风设施、风量、通风阻力等。
三、矿井防尘系统图、供水施救系统图、防灭火系统图绘制符合下列要求:(一)矿井防尘系统图可与矿井防灭火系统图、矿井供水施救系统图共用。
矿井防尘系统图以矿井采掘工程平面图为底图绘制,每月补充修改一次。
(二)标注静压水池、消防水池、防尘管路、闸阀、三通、净化水幕、转载点洒尘装置、隔爆水袋等内容。
标注防尘设施位置与实际相符。
(1)地面水池:标明水池容量、个数,说明水池供水水源;(2)防尘水管:管径不同用不同顔色标注,并在图例中说明;(3)隔爆水袋:标注巷道断面、水袋个数和规格。
(三)防尘供水水源不符合饮用标准的,要标明地面清水池和污水池向井下管网供水的切换方法。
(四)井下有供水水源的,要标明水源位置、水量、供水方式和实现地面供水的转换方式。
通风系统图绘制要求
图纸绘制规范标准一、矿井通风系统图符合下列要求:(一)在矿井采掘工程平面图的基础上绘制,采空区、不通风的巷道可以删去,多煤层同时开采的矿井,绘制分层通风系统图。
矿井通风系统图每月补充修改一次,通风系统有较大变化时,及时修改完善.(二)标明风流方向、风量、测风站、通风设施、回风巷道断面、主要通风机运行参数等。
(1)风流方向:新鲜风流为绿色,乏风流为灰色;(2)风量:风量标注在测风站上;(3)通风设施按类别编号,注明建造日期、连体加固日期、连体加固方法、维护负责人;(三)回风巷道断面:逐段标注矿井、采区回风巷道断面,断面不同的巷道要分断标注,标明具体范围。
(四)主要通风机运行参数:主要通风机型号、排风量、风井负压、风叶角度、主扇运行频率等。
二、通风立体示意图和通风网络图符合下列要求:(一)矿井通风系统立体示意图和矿井通风网络图每月修改完善一次,通风系统有较大变化时,及时修改补充。
通风立体示意图和通风网络图配套使用。
(二)矿井通风立体示意图要标明风流方向、风量、测风站、通风设施、主要通风机运行参数、节点编号(与通风网络图一致)等.(三)通风网络图标明节点编号、风流方向、通风设施、风量、通风阻力等。
三、矿井防尘系统图、供水施救系统图、防灭火系统图绘制符合下列要求:(一)矿井防尘系统图可与矿井防灭火系统图、矿井供水施救系统图共用。
矿井防尘系统图以矿井采掘工程平面图为底图绘制,每月补充修改一次。
(二)标注静压水池、消防水池、防尘管路、闸阀、三通、净化水幕、转载点洒尘装置、隔爆水袋等内容。
标注防尘设施位置与实际相符。
(1)地面水池:标明水池容量、个数,说明水池供水水源;(2)防尘水管:管径不同用不同顔色标注,并在图例中说明;(3)隔爆水袋:标注巷道断面、水袋个数和规格。
(三)防尘供水水源不符合饮用标准的,要标明地面清水池和污水池向井下管网供水的切换方法。
(四)井下有供水水源的,要标明水源位置、水量、供水方式和实现地面供水的转换方式。
矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下:一、总体要求:1、图纸整体布局合理、美观,图面整洁,线条均匀光滑。
2、标注内容完整、准确,充分反映井下的实际情况。
为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内,位置在图的上框线下方。
图框距左边界25 mm,距其它三个边界各10 mm,图框线宽度2 mm。
4、在每张图的右下角绘制图签,并有相关领导签字。
图签上方绘制该图图例,要求完整、准确。
5、需要标明的内容用直线引出,引线不宜过长,并且方向一致。
6、图纸绘制及内容标注,线条宽度0.3mm(通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制)。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图(1)在1:2000、1:3000或1:5000采掘工程平面图上绘制。
(2)图上标注内容:风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。
(3)主扇标注的内容:主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定。
(4)测风(站)点标注的内容:断面积、风速、风量、温度、编号,标注格式自定。
(5)风流方向均用箭头线标注,风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm,宽4mm的箭头标示。
(6)多煤层同时开采的矿井还应绘制分层通风系统图。
(7)有矿长、总工程师签字,并随着采掘变化及时修改。
2、避灾线路图(1)在采掘工程平面图上绘制。
(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
(3)有总工程师签字,图纸随着采掘变化进行修改。
3、防灭火系统图(1)在采掘工程平面图上绘制。
(2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图。
通风系统矿图绘制规范

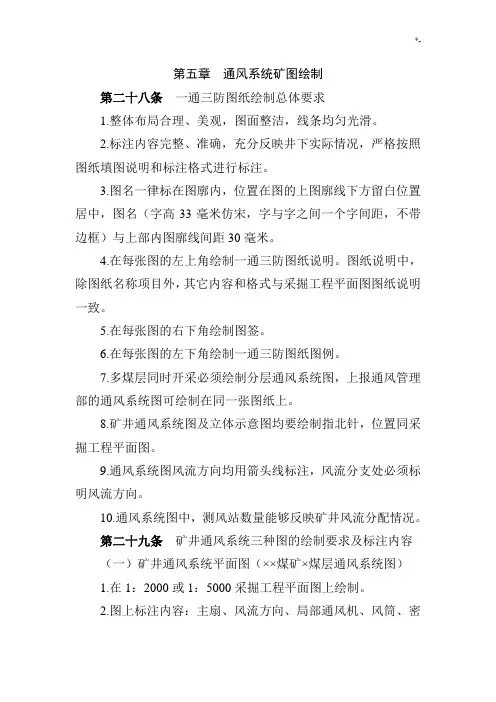

第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观,图面整洁,线条均匀光滑。
2.标注内容完整、准确,充分反映井下实际情况,严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内,位置在图的上图廓线下方留白位置居中,图名(字高33毫米仿宋,字与字之间一个字间距,不带边框)与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中,除图纸名称项目外,其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图,上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针,位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注,风流分支处必须标明风流方向。
10.通风系统图中,测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容(一)矿井通风系统平面图(××煤矿×煤层通风系统图)1.在1:2000或1:5000采掘工程平面图上绘制。
2.图上标注内容:主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容:主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度(或前导器角度)、电机额定功率、电机实际功率、主扇负压(即装置静压)、等级孔等。
4.局部通风机应标注的内容:局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风(站)点标注的内容:地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
(二)矿井通风立体示意图(××煤矿通风立体示意图)1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
通风系统矿图绘制规范
第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观,图面整洁,线条均匀光滑。
2.标注内容完整、准确,充分反映井下实际情况,严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内,位置在图的上图廓线下方留白位置居中,图名(字高33毫米仿宋,字与字之间一个字间距,不带边框)与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中,除图纸名称项目外,其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图,上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针,位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注,风流分支处必须标明风流方向。
10.通风系统图中,测风站数量能够反映矿井风流分配情况。
第二十九条矿井通风系统三种图的绘制要求及标注内容(一)矿井通风系统平面图(××煤矿×煤层通风系统图)1.在1:2000或1:5000采掘工程平面图上绘制。
2.图上标注内容:主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容:主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度(或前导器角度)、电机额定功率、电机实际功率、主扇负压(即装置静压)、等级孔等。
4.局部通风机应标注的内容:局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风(站)点标注的内容:地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
(二)矿井通风立体示意图(××煤矿通风立体示意图)1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
通风系统矿图绘制规范
