老虎SATWE后处理软件梁使用说明2014-12-21

老虎S A T W E后处理软件梁使用说明书V2.7.02014.12.21版权计算机程序及全部相关文档所有权属于软件作者；未经书面许可不得以任何形式对文档进行复制，任何人不得对本软件进行逆向工程、逆向编译、逆向汇编以及任何破解行为。

对任何针对软件的逆向及破解行为我们将保留追究法律责任的权利。

免责声明对于本软件生成的结果，应该由结构工程师判断其准确性及有效性，并决定是否适用于实际工程。

软件作者对该软件不保证无错误、无故障产生，对任何用户使用此软件所遭遇到的任何理论上的或实际上的损失不承担任何责任。

本软件使用所引起的全部风险完全由使用者承担。

经测试目前版本程序支持SATWE2005.9~2014.10版本，对后续SATWE升级将竭力跟进，但不对后续SATWE版本支持做任何保证！前言本程序是专为熟悉SATWE和有经验的建筑结构设计人员开发的辅助制图设计软件。

程序可检查SATWE模型的错误，优化梁截面，可自动绘制层平面布置图, 梁配筋施工图，统计梁用钢量；减少了工程师的绘图时间，提高了准确度和效率，是结构工程师的必备工具。

本程序还可读取SATWE2ETABS软件生成的ETABS模型，显示平面图，比较直观的检查转换模型的正确性。

目录第一章软件安装、运行及功能简介1.1软件安装1.2软件运行1.3软件特色功能简介第二章软件的基本参数及总体信息设置2.1设置SATWE基本参数2.2项目信息中参数设置2.3层信息参数设置2.4显示SATWE/ETABS层平面2.5地震剪力调整系数、层侧向刚度比2.6SATWE模型检查与预对称2.7总体信息其它参数第三章框架梁设计3.1梁平法配筋图绘制参数设置3.2梁平法配筋图绘制3.3梁平法图配筋简图说明第四章常见问题疑问解答附录一：AUTOCAD图层重命名等常用命令使用方法第一章软件安装、运行及功能简介1.1软件安装运行程序安装文件“老虎SATWE后处理软件V270.EXE”文件，然后顺序点击下一步，即可弹出许可协议窗口，选择“接受协议条款”即可激活界面“下一步”按钮；接下来我们继续点击“下一步”来选择程序安装目录后，继续点击“下一步”，出现图 1.1-2则程序安装完成，程序将自动在桌面及开始菜单下产生程序及CAD模板的快捷方式。

图1.1-1图1.1-2提示：软件使用过程中请用户不要拔除加密锁，如用加密锁启动软件后，拔掉加密锁程序将变成试用版本；即使再插上加密锁，程序仍为试用版本；需先退出,或再启动另一程序进程方可恢复程序为正式版本；另外：在程序读加密锁时拔出也易造成加密锁的损坏，在此提请用户注意！软件在WIN7 64位运行时，兼容系统可选择WINDOWS XP.确保‘\Program Files\AutoCAD 200？\Fonts’目录下有字体文件tssdchn.shx和Tssdeng.shx。

‘\Program Files\老虎工程软件\老虎SATWE后处理’目录下有字体文件tssdchn.shx和Tssdeng.shx也可。

1.2软件运行软件安装结束，下面我们可以开始工作了，在这里需要提醒用户的是，本软件运行前应先完整的运行PKPM系列软件的SATWE程序，然后进入程序的文件菜单点击“导入SATWE 模型及计算结果”（图1.2-1），弹出目录选择菜单（图1.2-2）（程序运行默认进入此选择菜单），选择SATWE工作目录中的WPJ.SAT，程序将自动读取SATWE相关的结果文件，如果用户指定的读取目录非SATWE计算目录，而是“后处理目录”下的“SATWE结果备份”目录，为防止用户错误使用SATWE结果文件，程序会给出(图1.2-3)提示。

图1.2-1图1.2-2图1.2-3保存默认设置：为方便用户保存“老虎SATWE后处理软件”工作设置，增加菜单”保存设置到后处理安装目录”，点取该菜单程序自动将GBCJOB.IN（包含所有可以改动的设置）文件保存至软件安装目录，以后开启程序，自动加载此设置。

SATWE结果备份：通常计算模型文件较大，为方便用户携带，程序增加SATWE结果备份功能，点击此菜单，程序自动将“老虎SATWE后处理软件”需要读取模型的相关文件保存到“后处理目录\SATWE结果备份”下。

在此提醒用户：运行程序前，建议检查程序读取文件的路径，避免由于用户操作不当、疏忽而导致程序读取文件路径有误（如：程序路径选择有误致使程序每次读取SATWE结果备份文件，而没有读取工作目录更新后的SATWE结果）SATWE的主筋强度改成在PMCAD里定义，每个标准层的主筋强度可不一样，软件要求每个标准层的柱主筋强度必须一样，梁可以不一样，每个标准层出图前，用此对话框修改成该标准层的梁主筋强度。

输出：生成STRU.SAT、LOAD.SAT文件：SATWE 2008年8月以后版本，结果文件中已经没有了STRU.SAT和LOAD.SAT这两个文本文件，一些读取SATWE结果文件并接力SATWE的一些程序也不能继续使用，如：SATWE2ETABS及MIDAS的PKPM-Building，为此本程序增加输出STRU.SAT和LOAD.SAT文本文件功能，方便用户多程序计算校核结果。

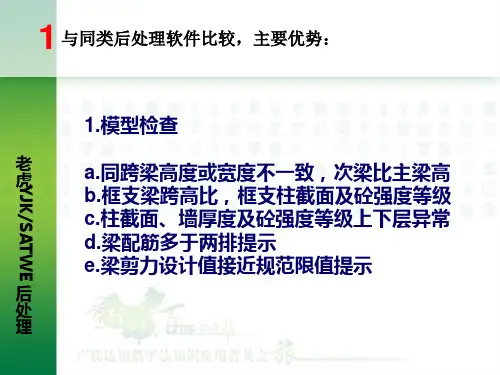

1.3软件特色功能简介(一) S ATWE输入模型检查, 程序可检查下列错误1. 同一跨梁高度不一致。

2. 同一跨梁宽度不一致。

3. 高规10.2.9, 框支梁跨高比检查。

4. 高规10.2.12, 框支柱截面要求。

5. 柱截面,砼等级上层大于下层检查。

6. 墙厚度,砼等级上层大于下层检查。

7. 梁底筋配筋率大于2.5%检查。

8. 墙体稳定性检查。

9. 短肢剪力墙轴压比检查。

10. 墙长大于8米检查。

11. 梁配筋多于两排提示.(二) S ATWE梁/连梁配筋程序能根据现行国家规范自动生成混凝土梁平法施工图, 梁类型包括框梁、次梁、悬挑梁、框支梁、转换次梁和连梁。

配筋方法有三种, 第一种为”跨中顶筋不省贯通筋”; 第二种为”跨中顶筋省贯通筋”, 小直径贯通筋在梁两侧边, 而大直径钢筋不放置在梁侧边; 第三种为”跨中顶筋省贯通筋, 端部顶筋多于一排” 。

对塔楼标准层, 程序可任意包络层与层的配筋面积。

程序可对不同模型坐标，截面，楼层相同的梁/柱/墙配筋进行包络，基础梁可按04G101-3生成施工图，程序还可统计每层梁混凝土体积和钢筋用量。

(三)SATWE柱配筋程序能根据现行国家规范自动生成混凝土柱/异形柱平法施工图, 柱类型包括框柱、框支柱、端柱、梁上柱和墙上柱。

程序还可统计柱混凝土体积和钢筋用量。

(四)SATWE墙端配筋包络程序只显示多于规范要求的竖筋和水平筋, 可节省校对时间。

程序还可统计每层墙混凝土体积和钢筋用量。

(五) SATWE板配筋程序不能用菜单读取PMCAD 2011年3月以后版本用户输入的板厚及荷载等信息，自动计算形成计算书、绘制楼板施工图(异形板钢筋面积需用户补充计算及绘制)，估算楼板用钢量。

(六)桩数统计/基础反力用户定义”荷载统计区域”后, 程序能显示”恒载+活载”的合力中心, 还能显示各种组合工况的轴力和对此合力中心的弯矩。

(七)独立基础设计程序能根据地基承载力和归并系数自动设计框架柱、异形柱及T/L/Z墙独立基础, 台阶数最多为三阶。

(八)楼板、梁、柱截面优化程序根据用户的模型，可以自动给出对楼板及梁、柱经济截面尺寸的建议并给出节省混凝土用量及节省造价的估算结果。

(九)梁、柱程序形成配筋后，模型修改程序自动核对当用户用程序绘制完梁、柱配筋，后期往往由于甲方、建筑等原因需要修改模型，但是局部的修改又会带来其他部位的配筋变化，一一核对工作量非常大，为此本程序增加了，出图后配筋核对功能！只需简单操作即可了解原设计哪些部位配筋不足，局部进行处理即可！第二章软件的基本参数及总体信息设置2.1设置S A T W E基本参数图 2.1-1☪结构体系及模型中地下室层数：程序自动读取SATWE参数进行设置；☪程序自动判断跃(越)层柱:程序根据柱不和梁连接判断为跃层柱，由于100x100的刚性梁SATWE无配筋，程序没有读取信息，会按跃层柱处理，当地下室底板按刚性梁输入时，程序会将底板下的柱配筋和底板上的柱配筋自动包络，这时不能勾选此项。

用户也可将底板下的柱截面改成大于底板上的柱截面，程序就不会按跃层柱包络。

☪抗扭箍筋面积= Ast1 + (Astv - 2Ast1)/总肢数：A st1为SATWE受扭箍筋单肢截面面积，A stv为SATWE箍筋各肢的全截面面积,“抗扭箍筋面积”表示梁外箍箍筋单肢截面面积。

也就是抗剪的箍筋，每肢平分，抗扭的箍筋全部外箍承担。

☪自动增加梁底筋,满足受压区高度和有效高度之比：抗震规范有计入受压钢筋的梁端混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35的要求，顶筋由于裂缝要求的增加，底筋也应增加，满足受压区高度和有效高度之比。

☪修正SATWE跨中顶筋,无最小配筋率要求：框架梁跨中顶筋是否需满足最小配筋率，从地震考虑，中震时跨中顶筋会出现受拉，需满足受拉钢筋的跨中最小配筋率要求。

☪X形弯矩判断连梁的底/顶比值(1不考虑): 当和连梁连的墙体刚度比较大时，虽然跨高比不小于5，但包络弯矩为典型的X形，按LL配筋比较合理。

此数填0.75, 表示底部支座处的弯矩/顶弯矩> 0.75, 底部中间弯矩/顶弯矩< 1 - 0.75, 满足两条件为LL。

☪墙上梁设置为楼梯梁,不输出配筋: 如果不是边框梁或转换梁，很少在墙上布置梁，有时地下室模型在墙上布置有梁，而不需要配筋，可选择此项。

☪墙长模数：用以修正PKPM建模不精确导致的墙体长度的零碎数字；默认为10，亦可输入1，不进行修正；☪模型在ACAD中转角(逆时针正)：用于用户在SATWE计算中输入“水平力与整体坐标夹角”情况，以调整由于SATWE转角输入导致的平面图旋转。

☪和梁垂直相交墙端修正：由于PKPM建模及计算均以节点控制，所以当梁、墙与轴线居中布置、墙端与梁相交时墙长较实际相当于短了b/2（b为梁宽），该参数修正与否将影响后续模板绘制及墙体相关计算结果（如：墙体混凝土用量及钢筋用量……），参数默认为修正。

☪裂缝计算考虑风荷载：对此参数进行选择，则程序在梁裂缝计算中考虑风荷载组合（恒+活+风），新混凝土规范已明确梁裂缝计算不需考虑风荷载组合。

☪程序自动判断角柱：勾选此项程序将自动判断角柱，并依此判断在后续配筋图中采用相关构造（内力未依据规范进行调整）。

建议用户准确在SATWE特殊构件定义中进行角柱定义，以便SATWE在配筋及内力计算中进行考虑；SATWE已经定义角柱的用户此处无需再进行勾选。

程序默认不进行角柱自动判断。

☪程序自动判断框支梁：勾选此项程序将自动判断不落地剪力墙下梁为框支梁，并依此判断在后续梁配筋图中采用相关构造（内力未依据规范进行调整）。
