建筑整体式单向板肋形楼盖设计

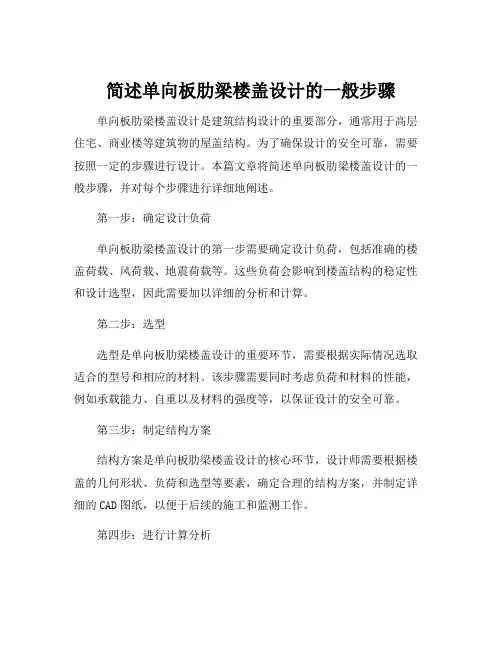

简述单向板肋梁楼盖设计的一般步骤
简述单向板肋梁楼盖设计的一般步骤
单向板肋梁楼盖设计是建筑结构设计的重要部分，通常用于高层住宅、商业楼等建筑物的屋盖结构。
为了确保设计的安全可靠，需要按照一定的步骤进行设计。
本篇文章将简述单向板肋梁楼盖设计的一般步骤，并对每个步骤进行详细地阐述。
第一步：确定设计负荷
单向板肋梁楼盖设计的第一步需要确定设计负荷，包括准确的楼盖荷载、风荷载、地震荷载等。
这些负荷会影响到楼盖结构的稳定性和设计选型，因此需要加以详细的分析和计算。
第二步：选型
选型是单向板肋梁楼盖设计的重要环节，需要根据实际情况选取适合的型号和相应的材料。
该步骤需要同时考虑负荷和材料的性能，例如承载能力、自重以及材料的强度等，以保证设计的安全可靠。
第三步：制定结构方案
结构方案是单向板肋梁楼盖设计的核心环节，设计师需要根据楼盖的几何形状、负荷和选型等要素，确定合理的结构方案，并制定详细的CAD图纸，以便于后续的施工和监测工作。
第四步：进行计算分析
在确定结构方案后，需要进行详细的计算分析，例如强度和稳定性分析、约束条件的分析、刚度调整计算等。
这些分析可以帮助设计师有效地评估方案的可行性、优缺点和风险，从而采取合适的优化措施。
第五步：制定详细的施工方案
根据计算分析的结果和结构方案，需要制定详细的施工方案，在其中包括楼盖结构的构件尺寸、连接方式、施工顺序和逐步施工的具体步骤等。
该步骤可以有效地保证施工质量，提高工作效率。
总之，单向板肋梁楼盖设计需要经过以上几个具体步骤，才能确保设计的合理性和安全性。
在实际工作中，设计师需要注意每个步骤的细节，确保设计结果符合实际建筑要求。
单向板肋梁楼盖设计
单向板肋梁楼盖设计单向板肋梁楼盖由板肋梁和板部分组成。
板肋梁是指在水平方向上连接的梁，用于承载荷载并将其传递到支承结构上。
板部分是指横跨在板肋梁之间的水平板，用于提供屋面支撑和楼板结构。
单向板肋梁楼盖的设计涉及到结构的布局、荷载计算和材料选择等方面。
首先，在单向板肋梁楼盖的设计中，需要确定结构的布局。
这涉及到梁的位置和尺寸，以及板的位置和尺寸。
通常情况下，梁与板的布局应该考虑荷载传递的路径和支座位置，并使结构具有良好的刚度和稳定性。
其次，在荷载计算方面，需要考虑楼盖所承受的各种荷载，如自重荷载、活荷载、风荷载和地震荷载等。
这些荷载需要按照设计规范进行计算，并确定所需的安全系数和最大应力。
然后，在材料选择方面，需要选择适合单向板肋梁楼盖的结构材料。
通常情况下，梁和板的材料可以是钢、混凝土或木材等。
选择合适的材料应考虑结构的荷载要求、材料的强度和刚度特性以及成本等因素。
在单向板肋梁楼盖的设计过程中，还需要进行结构分析和验算。
结构分析可以采用有限元分析、弹性分析或弹塑性分析等方法，以确定结构的位移、应力和变形等参数。
结构验算则是确保结构具有足够的强度和刚度，能够安全承受计算荷载。
最后，在单向板肋梁楼盖的设计中，还需要考虑结构的施工和维护。
施工方面需要考虑梁和板的安装顺序和方法，以及梁和板的连接方式和节点设计。
维护方面需要考虑结构的使用寿命、耐久性和防腐蚀措施等。
总之，单向板肋梁楼盖设计涉及到结构的布局、荷载计算和材料选择等方面。
通过合理的设计和施工，可以使单向板肋梁楼盖具有轻质、高强度和经济的特点，从而满足建筑的功能和美学需求。
第3章 整体式单向板肋梁楼盖设计例题
例题——整体式单向板肋梁楼盖设计1.设计资料某多层仓库的平面柱网布置如图3.24所示。
楼盖拟采用整体式钢筋混凝土结构。
23图3.24楼盖平面柱网布置1）楼面构造层做法：20mm厚水泥砂浆面层；20mm厚混合砂浆板底抹灰。
2）楼面活荷载：均布活荷载标准值为8kN/m23)荷载效应组合仅考虑由可变荷载控制的基本组合,即恒荷载分项系数为1.2；活荷载分项系数为1.3（因楼面活荷载标准值大于4kN/m2）4）材料选用混凝土：采用C30；钢筋：梁中受力钢筋采用HRB400级，其余采用HPB235级钢筋。
42.楼盖的结构平面布置•主梁沿房屋的横向布置，次梁沿纵向布置。
•主梁的跨度为6.9m；次梁的跨度为6m；•主梁每跨内布置两根次梁，其间距为2.3m；•楼盖结构平面布置见图3.25。
56图3.25楼盖结构平面布置图根据构造要求，截面尺寸取定板厚取h=80mm≥1/40l≈2300/40=57.5mm6.0/2.3=2.6，按单向板考虑。
次梁——截面高度应满足：h=(1/18~1/12)l=6000/18~6000/12=(333~500)mm。
考虑到楼面活荷载比较大，取h=450mm ——截面宽度取b=200mm7主梁——截面高度应满足h=(1/15~1/8)l=6900/15~6900/8=(460~862.5)mm取h=650mm ——截面宽度：取b=250mm83.板的设计•板按考虑塑性内力重分布方法计算。
（板的计算要点）（1）荷载恒荷载标准值20mm水泥砂浆面层0.02×20kN/m3=0.4(kN/m2)80mm钢筋混凝土板：0.08×25kN/m3=2.0(kN/m2)20mm板底混合砂浆：0.02×17kN/m3=0.34(kN/m2)g k=2.74kN/m2活荷载标准值q k=8kN/m2910恒荷载设计值：g =1.2×2.74=3.29kN/m 2活荷载设计值：q =1.3×8=10.4kN/m 2总计：g +q =13.69kN/m 2（2）计算简图次梁截面为200×450mm 。
单向板肋梁楼盖设计(PPT)
在均布及三角形荷载作用下：
M k1gl 2 k2ql 2 V k3gl k4ql
在集中荷载作用下：
M k5Gl k6Ql V k7G k8Q
2.3 单向板肋梁楼盖设计
3 单向板肋梁楼盖按弹性理论措施计算构造内力
内力包络图
由内力叠合图形旳外包线构成，它反应出各截面可能产生旳最大 内力值，是设计时选择截面和布置钢筋旳根据。
次 梁 ：（4~6）m 主 梁 ：（5~8）m
构造平面布置方案
(a) 主梁横向布置
(b) 主梁纵向布置 单向板肋梁楼盖布置方案
(c) 只布置次梁
2.3 单向板肋梁楼盖设计
2 现浇整体式楼盖构造内力分析措施
弹性理论 有较大旳安全贮备。 塑性理论 内力分析与截面计算相协调，成果比较经济，但一般
情况下构造旳裂缝较宽，变形较大。
民用建h筑/ l 楼板 l ≥70mm
工业建筑楼板 ≥80hmm
• 高跨h比/ l h 中旳
取短h向跨度
h
• 板厚一般宜为h
80mm≤ ≤16h0mm
• 高跨比 中旳 为肋高
1 单向板肋梁楼盖构造布置
构造布置涉及柱网、承重墙、梁和板旳布置
应综合考虑建筑功能、造价及施工条件等，合理拟定构造旳平面布置。 根据工程实践，常用跨度为：单向板 ：（1.7~2.5）m
混凝土构造设计
单向板肋梁楼盖设计
1、单向板与双向板
单向板：荷载作用下，只在一种方向或主要在一种方向弯曲旳板。 双向板：荷载作用下，在两个方向弯曲，且不能忽视任一方向弯曲旳板。
《混凝土构造设计规范》(GB 50010-2023)要求：
（1） 对两边支承旳板，应按单向板计算。 （2） 对于四边支承旳板
单向板肋梁楼盖设计
单向板肋梁楼盖设计
单向板肋梁楼盖是一种常见的楼盖结构设计，适用于较大跨度的建筑物。
它的设计原理是利用混凝土中的预应力钢筋进行支撑和加固，使楼盖具有较大的承载能力和稳定性。
以下是单向板肋梁楼盖设计的一般步骤：
1. 结构分析：首先需要进行楼盖的结构分析，包括受力分析、荷载计算和梁板的尺寸设计等。
这一步是确定整个结构设计的基础。
2. 梁设计：根据楼盖的跨度和荷载要求，设计并计算出适当的梁的尺寸。
梁的设计包括选择适当的材料（如钢筋和混凝土）和计算梁的截面尺寸、受力和开孔等。
3. 板设计：根据楼盖的荷载要求，设计并计算出适当的板的尺寸。
板的设计包括选择适当的材料（如钢筋和混凝土）和计算板的厚度、受力区域和开孔等。
4. 预应力设计：对梁和板进行预应力设计，通过预应力钢筋的张拉和锚固，使结构体系具有更好的抗弯强度和承载能力。
预应力设计需要根据具体的结构要求和施工条件进行合理设计。
5. 连接设计：根据梁和板的相互连接情况，设计连接件和连接方式，确保梁板之间的稳固性和承载能力。
6. 施工和监控：按照设计方案进行施工，并在施工过程中进行质量控制和质量监控，确保楼盖的结构安全可靠。
需要注意的是，以上步骤仅为一般步骤，具体的设计还需考虑实际项目的要求和条件，并进行详细的计算和分析。
此外，设计过程中还应考虑到施工的可行性和经济性，确保设计方案的实施性和效果。
整体式单向板肋梁楼盖-全文可读
分离式： 正弯矩钢筋和负弯矩钢筋分别设置 施工方便 ，用钢量较大 ，锚固不如弯起式好
第二节 整体式单向板肋梁楼盖
五、截面计算和构造要求 板的计算和构造要求 2、板的构造要求
弯起式配筋
分离式配筋
第二节 整体式单向板肋梁楼盖
四、按塑性理论方法的结构内力计算 塑性铰的概念
构件在塑性变形集中产生的区域形成 了一个能够转动的“铰 ”，一般称为塑性
塑性铰铰形成示意图
塑性铰特点：
塑性铰能承受弯矩
塑性铰有一定长度
塑性铰只能沿弯矩作 用的方向 ，绕中和轴 发生单向转动
第二节 整体式单向板肋梁楼盖 四、按塑性理论方法的结构内力计算
第二节 整体式单向板肋梁楼盖
五、截面计算和构造要求 板的计算和构造要求 2、板的构造要求
单向板中除受力钢筋通常还设置四种构造钢筋
分布钢筋 与主梁垂直的上部构造钢筋 板端上部构造钢筋
板角构造钢筋
第二节 整体式单向板肋梁楼盖
五、截面计算和构造要求 板的计算和构造要求
2、板的构造要求
板顶的分 布钢筋
第二节 整体式单向板肋梁楼盖
0.55
中间支座
外侧Cex
内侧Cin
0.55
0.55
第二节 整体式单向板肋梁楼盖
四、按塑性理论方法的结构内力计算 考虑塑性内力重分布计算的一般原则
控制支座和跨中截面配筋率
弯矩调幅不宜过大
使调整后跨中弯矩尽量接近原包络图 的弯矩值 ，调幅后仍能满足平衡条件 调幅后 ，控制弯矩值不宜小于
第二节 整体式单向板肋梁楼盖
四、按塑性理论方法的结构内力计算 按塑性内力重分布方法计算的适用范围 不能采用塑性理论计算方法的结构主要有： 在使用阶段不允许开裂 处于重要部位而要求可靠度较高 受动力和疲劳荷载作用
《整体式单向板肋梁楼盖设计》(可打印修改) (2)
《整体式单向板肋梁楼盖设计》课程设计主题：《钢筋混凝土结构》课程设计辅导资料内容：概述混凝土梁板结构主要是由板和梁组成的结构体系，其支承结构体系可为柱或墙体。
它是工业与民用房屋楼盖、屋盖、楼梯及雨篷等广泛采用的结构形式。
此外，它还应用于基础结构（肋梁式筏板基础）、桥梁结构及水工结构等。
因此，研究混凝土梁板结构的设计原理及其构造要求具有普遍意义。
混凝土整体式梁板结构中，若有梁有板称为梁板结构，以此种梁板结构作楼盖时亦称肋梁楼盖（a）。
若有板无梁则称为无梁楼盖或板柱结构（b）。
肋梁楼盖b ）无梁楼这里我们做的课程设计涉及肋梁楼盖。
基本概念阐述：单向板和双向板的概念单向板——荷载由短向板带承受的四边支承板称为单向板，由单向板组成的梁板结构称为单向板梁板结构。
双向板——荷载由两个方向板带共同承受的四边支承板称为双向板。
由双向板组成的梁板结构称为双向板梁板结构。
《规范》规定：当，按单向板计算（荷载主要沿短边方向传递，可忽略荷载沿长边方向21/3l l ≥的传递）；当，按双向板计算（荷载沿长边方向的传递不可忽略）。
21/2l l ≤当时，宜按双向板计算212/3l l <<这里我们做的课程设计涉及单向板。
整体式单向板肋形楼盖课程设计具体内容楼盖设计的步骤：1) 结构布置：确定柱网尺寸，梁格间距。
2) 结构计算：确定计算简图，内力分析及组合，配筋计算。
3) 绘制施工图。
一、单向板肋形楼盖的结构布置单向板肋形楼盖由单向板、次梁和主梁组成。
*单向板肋梁楼盖结构平面布置方案主梁横向布置，次梁纵向布置（图1.3a ）；主梁纵向布置，次梁横向布置（图1.3b）；只布置次梁，不布置主梁（图1.3c）。
*楼盖结构平面布置时应注意的问题梁格布置应力求简单、规整，梁梁贯通，板厚及梁截面尺寸尽可能一致。
要考虑美观的要求，还要考虑尽量使计算方便。
柱网不宜过大，构件的跨度太大或太小均不经济，应控制在合理跨度范围内。
通常板的跨度1.7～2.7m，不宜超过3m；次梁的跨度取4～6m；主梁的跨度取5～8m 。
《混凝土结构设计》课程设计---整体式单向板肋梁楼盖
混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。
该楼盖包括两个部分：一层地面的停车场和上方的公寓。
整个楼盖跨度较大，需要考虑选用何种材料和结构形式。
设计任务涉及到多方面的知识，包括荷载计算、结构形式的选择、截面设计等内容。
2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载，也是本次课程设计的重点之一。
荷载的计算需要考虑多种因素，包括自重、雪荷载、风荷载、人员活载和车辆荷载等。
在本次设计中，我们假设设计地区为中国南方地区，按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。
设计荷载的详细计算过程在此不作过多赘述。
3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。
这种结构形式具有结构高度低、选用方便等特点，适用于跨度较大的建筑物。
在选定结构形式之后，我们需要进行截面设计，以确保结构的强度、刚度和稳定性。
4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。
在本设计中，为了实现截面的合理设计，我们采用了软件进行结构分析和计算，最终输出设计结果。
具体的设计细节和流程如下。
4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一，其设计需要考虑荷载、结构高度等因素。
在本设计中，板厚度选用10cm，混凝土等级为C30，钢筋混凝土板配筋率为0.5%。
4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。
在本设计中，肋高度选用25cm，肋跨度选用4m。
钢筋混凝土肋配筋率为1.5%。
4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件，其设计主要考虑梁高度和梁跨度。
在本设计中，梁高度选用40cm，梁跨度选用7m。
梁采用双筋矩形截面设计，钢筋混凝土梁配筋率为2%。
5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分，其设计需要考虑梁、柱的受力情况。
本设计中采用钢筋混凝土柱，柱径选用45cm，钢筋混凝土柱配筋率为2%。
单向板肋梁楼盖设计
单向板肋梁楼盖设计在建筑设计中，单向板肋梁楼盖是一种常用的结构形式，其具有强度高、刚度大等特点。
下面就对单向板肋梁楼盖设计的相关内容进行介绍。
一、结构特点单向板肋梁楼盖是由板、肋梁和连梁构成的一种结构形式。
板为受力板，肋梁为承重构件，而连梁则起到连接板和肋梁的作用。
该结构形式的特点包括以下几个方面：1.板和肋梁的受力方向相同，都在同一平面内。
2.肋梁和连梁为刚构，在荷载作用下变形小，具有较高的刚度。
3.板的厚度较薄，一般为80-120mm，但由于肋梁的作用，板的承载力和抗弯刚度都很高。
4.板和肋梁的受力均匀，经过简化等效调整后，可以得到比较精确的计算结果。
二、设计要点单向板肋梁楼盖的设计要点包括以下几个方面：1.确定荷载在设计中，需要确定楼盖的荷载，包括永久荷载和活荷载。
永久荷载包括自重、楼板、墙体、地基等，而活荷载则包括人员和设备的荷载。
2.确定截面尺寸和板的布置方式根据荷载大小和跨度、板厚度等因素，确定板的截面尺寸和布置方式。
一般采用等截面或梯形截面，且一定要保证板的宽度不过窄，塑性承载力不过低。
另外，还需要在板的布置中考虑嵌段板的使用，以提高楼盖的刚度和稳定性。
4.选取材料在单向板肋梁楼盖的设计中，需要选取适合的材料，包括混凝土、钢筋、钢材等。
其中，混凝土要选取高强度和优质的商品混凝土，钢筋要选择标准的热轧钢筋，钢材要选定具有良好性能的结构钢材料。
5.施工要点（1）对板、肋梁、连梁的加固处理，以保证结构的刚度和稳定性；（2）对混凝土浇筑时的均匀性和密实性的要求，以保证混凝土的抗压强度和耐久性；（3）对焊接、螺栓等连接方式的合理选用，以保证连接的强度和稳定性；（4）对墙体、地基等的支撑要求，以保证楼盖的整体稳定性。
三、设计案例设计一座楼高为35m、跨度为12m的单向板肋梁楼盖，荷载包括自重、楼板、墙体和人员活荷载。
根据设计要求，可以得到楼盖的板厚度为120mm，材料为标号为C50的商品混凝土，肋梁采用T形截面，高度为350mm，底宽为250mm，材料同样采用标号为C50的商品混凝土。
简述单向板肋梁楼盖的设计步骤。
简述单向板肋梁楼盖的设计步骤。
单向板肋梁楼盖是一种常用的结构形式，其设计步骤如下：1.确定设计准则：确定设计准则，包括荷载标准、楼盖受力性质、使用要求等。
2.分析结构荷载：根据建筑楼层、用途、场地条件等，分析结构受到的荷载情况，包括活荷载、恒荷载、风荷载等。
根据这些荷载数据进行结构分析。
3.确定结构形式：根据建筑楼层、间距、净高等因素，确定单向板肋梁楼盖作为结构形式。
这种结构形式一般适用于大空间、大跨度的建筑。
4.进行结构计算：根据荷载和结构形式，进行结构计算。
计算中需要考虑楼盖的整体稳定性、梁柱承载力、板肋的强度等因素。
计算过程一般需要借助计算机分析软件进行。
5.设计梁柱：根据结构计算结果，设计楼盖的梁柱。
梁柱需要满足承受荷载的要求，保证结构的稳定性和安全性。
梁柱的设计也需要考虑构造节点的连接方式和施工工艺。
6.设计板肋：根据结构计算结果，设计楼盖的板肋。
板肋需要满足承受荷载和变形限值的要求。
设计中需要考虑板肋的尺寸、厚度、材料等。
7.考虑施工工艺：在设计过程中需要考虑施工的可行性和工艺要求。
例如考虑板肋的制作和安装、梁柱的预制和安装等。
8.绘制施工图纸：完成结构设计后，需要绘制详细的施工图纸。
图纸中包括结构平面图、剖面图、节点连接图等，以便施工人员进行施工操作。
9.完善设计文件：整理设计计算过程和结果，形成完整的设计文件。
设计文件包括设计说明、设计计算书、图纸等。
10.施工阶段的跟踪：设计人员还需要在施工阶段对工地进行跟踪和检查，确保结构按照设计要求和构造规范施工。
如有必要，还需参与施工过程中的问题解决和技术指导。
整体现浇肋梁楼盖中的单向板,中间区格
整体现浇肋梁楼盖中的单向板,中间区格摘要：1.引言2.整体现浇肋梁楼盖的概述3.单向板在整体现浇肋梁楼盖中的应用4.中间区格的设计及作用5.单向板和中间区格的结合优势6.结论正文：【引言】在现代建筑结构设计中，楼盖结构的选择与设计至关重要，它直接影响到建筑物的安全、稳定性以及经济性。
在众多楼盖结构中，整体现浇肋梁楼盖因具有很好的承载能力和刚度而广泛应用。
本文将介绍整体现浇肋梁楼盖中的单向板和中间区格设计，分析其优点及在实际工程中的应用。
【整体现浇肋梁楼盖的概述】整体现浇肋梁楼盖是指在施工现场通过连续浇筑的方式形成的楼盖结构。
它主要由梁、肋和楼板三部分组成，其中梁承担着楼板的荷载，肋起到支撑梁和楼板的作用，而楼板则是承载荷载的平面。
整体现浇肋梁楼盖具有结构简单、刚度大、抗震性能好等优点，被广泛应用于各类建筑中。
【单向板在整体现浇肋梁楼盖中的应用】单向板是指在楼盖结构中，楼板上的荷载只能沿一个方向传递。
这种结构形式能够充分发挥混凝土的抗压性能，降低结构的自重，同时减少钢筋的使用量，降低成本。
因此，在整体现浇肋梁楼盖结构中，单向板设计得到了广泛应用。
【中间区格的设计及作用】为了提高整体现浇肋梁楼盖的承载能力和刚度，通常需要在楼盖结构中设置中间区格。
中间区格的设计可以根据实际工程需要采用不同的形式，如矩形、菱形等。
中间区格的作用主要体现在以下几个方面：1.提高楼盖的承载能力：通过设置中间区格，可以使楼盖结构在承受荷载时，楼板上的荷载能够更均匀地传递到梁和肋上，从而提高整体的承载能力。
2.增加刚度：中间区格的设计可以有效增加楼盖的刚度，使得整个结构更加稳定，抗震性能更好。
3.节省材料：通过合理设置中间区格，可以减少钢筋和混凝土的使用量，降低成本。
【单向板和中间区格的结合优势】将单向板和中间区格结合起来，可以充分发挥它们各自的优点，实现整体现浇肋梁楼盖结构的优化。
具体优势表现在以下几个方面：1.提高承载能力和刚度：单向板和中间区格的结合可以更好地传递楼板上的荷载，使得整个结构具有更高的承载能力和刚度。
