矿井采掘工程平面图识图课件模板
矿井采掘工程平面图识图课件模板幻灯片课件
逆 断 层
回采工作面年度色框
❖ 回采工作面年度色框，按年度尾数规定1和6 为粉红；2和7为浅绿；3和8桔黄；4和9为浅 蓝；5和0为紫色。
❖ 以上就是今天的所有内容！
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
H=0.3∠60°
H=2.7∠50°
H=2.6∠30°
H=0.6∠60°
H=1.0∠45°
H=2.2∠75° H=1.2∠70° H=1.2∠45°
H=1.3∠55°
巷
巷
H=1.3∠70° H=1.1∠40°
风
H=0.9∠40°
H=0.5∠50°H=0.8∠55°
H=1.3∠40° H=1.1∠55°
❖ 立井、暗(立)井等属于竖直巷道。箭头向里 表示进风井，向外表示出风井。
❖ 表示符号
在平面图上，要注意区别钻孔和立井的符号。 下图表示了几种钻孔，均标有孔号、孔口及孔底(或 煤层底扳)的高程及煤厚，并标注了有煤、无煤及注 浆等钻孔性质。在采掘工程平面图上，立井与巷道 是联系的，而钻孔一般是孤立的。
除了看巷道的符号和名称外，主要根据巷道底板的高 程。下图为某采掘工程平面图，其中a 图注明了巷道 名称，可知上山为斜巷，顺槽及运输平巷为平巷; b图 未注巷道名称，但根据巷道底板高程的变化关系，同 样可判明是平巷还是斜巷。
(a)
(b)
重叠巷道与相交巷道
❖ 重叠巷道：指两条高程不同的巷道位于同一 竖直面内。在平面图上表现为两巷道重叠 在—起，但高程相差较大。
矿井必须具备的基本矿图
❖ 井田区域地形地质图 ❖ 工业广场平面图 ❖ 井底车场平面图 ❖ 采掘工程平面图 ❖ 主要巷道平面图 ❖ 井上下对照图 ❖ 井筒（包括立井和主斜井）断面图 ❖ 主要保护煤柱图

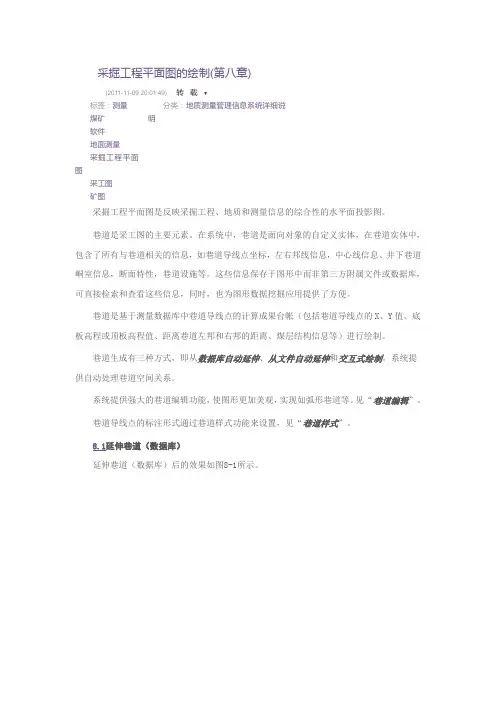

采掘工程平面图的绘制
采掘工程平面图的绘制(第八章) (2011-11-09 20:01:49)转载▼标签：测量煤矿软件地面测量采掘工程平面图采工图矿图分类：地质测量管理信息系统详细说明采掘工程平面图是反映采掘工程、地质和测量信息的综合性的水平面投影图。
巷道是采工图的主要元素。
在系统中，巷道是面向对象的自定义实体，在巷道实体中，包含了所有与巷道相关的信息，如巷道导线点坐标，左右邦线信息，中心线信息、井下巷道峒室信息，断面特性，巷道设施等。
这些信息保存于图形中而非第三方附属文件或数据库，可直接检索和查看这些信息，同时，也为图形数据挖掘应用提供了方便。
巷道是基于测量数据库中巷道导线点的计算成果台帐（包括巷道导线点的X、Y值、底板高程或顶板高程值、距离巷道左邦和右邦的距离、煤层结构信息等）进行绘制。
巷道生成有三种方式，即从数据库自动延伸、从文件自动延伸和交互式绘制。
系统提供自动处理巷道空间关系。
系统提供强大的巷道编辑功能，使图形更加美观，实现如弧形巷道等。
见“巷道编辑”。
巷道导线点的标注形式通过巷道样式功能来设置，见“巷道样式”。
8.1延伸巷道（数据库）延伸巷道（数据库）后的效果如图8-1所示。
图8-1延伸巷道画面操作步骤：1）在命令行中输入AutoHdDb，进入“延伸巷道（数据库）”对话框。
2）用户通过选择矿井名称、开采水平、采区和工作面来筛选要自动延伸的巷道。
3）在巷道列表，可以选择某条巷道后双击（或点击详细按钮）查看巷道详情，弹出“巷道导线点数据”对话框，查看巷道的导线点数据信息。
4）选择巷道颜色和图层后，确定“自动处理空间关系”后，点击“确定”，系统将在绘图区自动绘制所选巷道。
图8-2延伸巷道图8-3巷道导线点数据8.2延伸巷道(来源于文件)可以根据文件中导线点的数据延伸单条巷道。
系统提供文件格式配置功能，根据文件格式，可实现对各种文本文件的数据录入。
第一步，在命令行录入“AutoHdFile”，进入获取文本文件数据窗口。

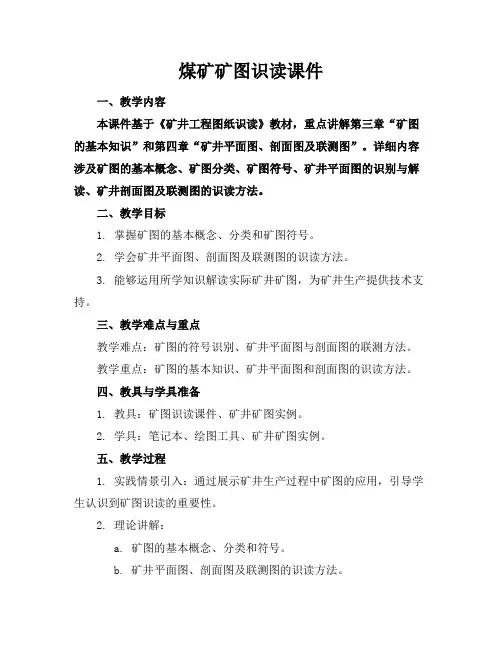

煤矿矿图识读课件
煤矿矿图识读课件一、教学内容本课件基于《矿井工程图纸识读》教材，重点讲解第三章“矿图的基本知识”和第四章“矿井平面图、剖面图及联测图”。
详细内容涉及矿图的基本概念、矿图分类、矿图符号、矿井平面图的识别与解读、矿井剖面图及联测图的识读方法。
二、教学目标1. 掌握矿图的基本概念、分类和矿图符号。
2. 学会矿井平面图、剖面图及联测图的识读方法。
3. 能够运用所学知识解读实际矿井矿图，为矿井生产提供技术支持。
三、教学难点与重点教学难点：矿图的符号识别、矿井平面图与剖面图的联测方法。
教学重点：矿图的基本知识、矿井平面图和剖面图的识读方法。
四、教具与学具准备1. 教具：矿图识读课件、矿井矿图实例。
2. 学具：笔记本、绘图工具、矿井矿图实例。
五、教学过程1. 实践情景引入：通过展示矿井生产过程中矿图的应用，引导学生认识到矿图识读的重要性。
2. 理论讲解：a. 矿图的基本概念、分类和符号。
b. 矿井平面图、剖面图及联测图的识读方法。
3. 例题讲解：以实际矿井矿图为例，讲解矿图的识读方法。
4. 随堂练习：让学生分组讨论，解读提供的矿井矿图。
5. 解答疑问：针对学生在练习过程中遇到的问题，进行解答和指导。
六、板书设计1. 矿图的基本概念、分类和符号。
2. 矿井平面图、剖面图及联测图的识读方法。
3. 例题解析。
七、作业设计1. 作业题目：解读提供的矿井矿图，绘制矿井平面图和剖面图。
2. 答案：矿井矿图解读结果，矿井平面图和剖面图。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生利用课余时间学习矿井其他类型矿图的识读方法，提高综合素养。
重点和难点解析1. 矿图符号的识别与解读。
2. 矿井平面图与剖面图的联测方法。
3. 教学过程中的实践情景引入、例题讲解和随堂练习。
详细补充和说明：一、矿图符号的识别与解读1. 矿物符号：表示矿井中不同矿物的符号，如煤、铁、铜等。
2. 岩层符号：表示地层中的岩石类型，如砂岩、泥岩、石灰岩等。
采掘工程设计图
(3)从井田开拓方式图上识读、度量巷道长度，进行井巷工程量计算， 确定井巷工程材料用量、初期投资费用及建井工期。
(4)进行生产经营费(巷道维护费、运输费、通风费和排水费等)预算，吨 煤成本估算。
(5)根据矿井开采顺序，制定采区接替、矿井延深计划。
（2）绘制出运输大巷和总回风巷； （3）区段划分和采准巷道布置； （4）标明通风构筑物； （5）绘制主要巷道剖面图； （6）采区标注。
七、应用
（1）编制采区准备计划； （2）制定采区材料用量计划； （3）编制采煤工作面回采工艺设计； （4）计算采区采出率、掘进率。 （5）计算巷道掘进费用； （6）利用采区巷道布置图绘制其它矿图。
第四节 井巷工程施工图
一、井巷工程施工图概况
井巷工程施工图即为各项单位井巷工程施工而绘制的图件。 包括井巷工程布置平面图、剖面图、各种井巷断面图、轨道线 路图、井巷工程特征表以及设计要求、设计依据等几个部分。
常用比例：1:20、1:50、1:100、1:200、1:500等。 二、井巷工程施工图的图示内容 （1）井巷中各种巷道、硐室的空间形态、断面规格及其相 互位置关系； （2）轨道线路及其参数； （3）井巷施工的方法、顺序，炮眼的布置、数目及参数； （4）井巷工程断面特征表，包括井巷的名称、设计掘进断 面、净断面、工程量、材料消耗量等。
(5)地面建筑、水体、铁路、重要公路的位置及保护煤柱范围、尺寸， 钻孔的位置、编号，见煤钻孔的地面标高，煤层底板标高和煤层厚度。
(6)井田的四邻关系及井田边界以外100 m内邻矿采掘情况。
四、井田开拓方式图的用途
(1)根据井田开拓方式图，了解井田内井筒位置及形式，主要开拓巷道 的布局，阶段的划分，阶段内的布置形式，开采水平的设置，矿井的开 采顺序及生产系统。
矿井采掘工程平面图识图课件模板共35页PPT
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时
矿图采掘工程平面图及井上下对照图共46页
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
55、 为 中 华 之 崛起而 读书。 ——周 恩来
பைடு நூலகம்
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采掘工程平面图主要内容
7 岩浆侵入体在煤层中的边界及范围； 8 发火区的边界与永久性防火密闭； 9 瓦斯突出的地点，以及突出时间和强度； 10 水淹地区、透水地点及永久性水闸门或 隔水墙； 11 煤层尖灭地区； 12 丢煤地区； 13 剖面线。
竖直、倾斜和水平巷道的判读
根据断层两盘相对位移方向分为：正断层（normal fault）、逆断层（reverse fault ）、平移断层 （wrench vs. strike-slip fault ）
正断层
逆 断 层
回采工作面年度色框
回采工作面年度色框，按年度尾数规定1和6
为粉红；2和7为浅绿；3和8桔黄；4和9为浅 蓝；5和0为紫色。
98–11 +45.5 1.5 –76.3
98–13 +65.5 注 浆 –79.3
斜井、暗斜井、上(下)山等均属倾斜巷道，其 特点是倾角较大；平硐、石门、运输大巷、回风平 巷，顺槽等属水平巷道(并非绝对水平，坡度在3— 7％左右)
大巷
在采掘工程平面图上，判别各种巷道倾斜与否， 除了看巷道的符号和名称外，主要根据巷道底板的高 程。下图为某采掘工程平面图，其中a 图注明了巷道 名称，可知上山为斜巷，顺槽及运输平巷为平巷; b图 未注巷道名称，但根据巷道底板高程的变化关系，同 样可判明是平巷还是斜巷。
.8 H=1
N
∠7 0°
剖面形态 —— 柱体一般垂直于岩层层面，与围岩的接触线形 状很不规则。 高度 —— 变化范围很大。
柱体特征
断层：岩石断裂、沿破裂面相对位移。
断层要素：
断层面（the fault plane）
上盘（hanging wall） 下盘（footwall） 倾角（dip angle） 产状 走向（strike） 倾向（dip） 落差（throw）； 断距（separation）
采掘工程平面图
采掘工程平面图是反映开采煤层或开采分层内采掘 工程活动和地质特征的综合性图纸，比例尺为1： 1000或1：2000。 煤层采掘工程平面图，是反映煤层内巷道布置和回 采情况的图纸。 由于井下巷道布置和采掘的进展与煤层产状和地质 构造关系密切，因而在采掘工程图上，除了反映巷 道布置和采掘工程外，还要反映煤层和地质情况。
立井、暗(立)井等属于竖直巷道。箭头向里
表示进风井，向外表示出风井。
表示符号
在平面图上，要注意区别钻孔和立井的符号。 下图表示了几种钻孔，均标有孔号、孔口及孔底(或 煤层底扳)的高程及煤厚，并标注了有煤、无煤及注 浆等钻孔性质。在采掘工程平面图上，立井与巷道 是联系的，而钻孔一般是孤立的。
H=2.6 ∠30°
H=1. 2∠7 0°
H=0
50° H=0.8∠55° H=1.3∠40° .5∠ H=1.1∠55°
H=0.3
∠60°
H=1
.1∠ 40°
55° .3∠
.0∠ 55°
H=1
.6∠ 30°
平面形状
—— 圆形、椭圆形、长条形及不规 则形；直径一般20～80m；在不同层位，平 面形状和大小都不同。
矿井必须具备的基本矿图
井田区域地形地质图 工业广场平面图 井底车场平面图 采掘工程平面图 主要巷道平面图 井上下对照图 井筒（包括立井和主斜井）断面图 主要保护煤柱图
井田区域地形地质图
井田区域地形地质图是全面反映井田范围内
地物和地貌的综合性图纸，比例尺为1： 2000或1：5000。井田区域地形图的内容与 大比例尺地形图基本相同，但增加了各类井 口、矿界线、塌陷坑、塌陷台阶、塌陷积水 区、矸石山、矸石堆等内容。该图是编绘井 上下对照图和采掘工程平面图的基础。
以上就是今天的所有内容！
5° ∠6 H=3.3
回
° 50 4∠ . 0 H=
风
巷
48508 工 作 面
H=0.6∠60°
切
H=2.3∠85°
50° .6∠ H=0
H=1
.0∠ 45°
眼
H=2. 7∠5 0°
H=0.9∠40°
进
.3 H=1 0° ∠7
风
巷
H=2 .2∠ 75°
° H=1.2∠45
H=1
H=1
H=1. 2∠3 0°
矿井基本图件简介
生产技术科
矿图的概念
矿图是反映矿井地质条件和井下采掘工程活
动情况的煤矿生产建设图的总称。矿图是煤 矿企业中最重要的技术资料，是管理采矿企 业和指导生产必不可少的基础图件，它对于 正确地进行采矿设计、编制采掘计划、指导 巷道的掘进和合理安排回采工作及各种工程 需要都具有重要作用。
矿图的特点
（1）矿图的内容要随着采矿工程的进展逐渐增加、 补充、修改； （2）矿图的测绘区域随矿层分布和掘进巷道部署 情况而定，常常是分水平测绘； （3）矿图所反映的是井下巷道复杂的空间关系， 以及矿体和围岩产状与各种地质破坏，测绘内容多， 读图较困难； （4）采用实测与编绘的方法，以实测资料为基础， 再辅以地质、水文、采掘等方面的技术资料绘制而 成。
(a)
(b)
重叠巷道与相交巷道
重叠巷道：指两条高程不同的巷道位于同一
竖直面内。在平面图上表现为两巷道重叠 在—起，但高程相差较大。 相交巷道：指两条方向不同的巷道相交于一 平面图上，两相交巷道交点处的高程应相等。
构造
陷落柱是煤系下伏灰岩中的大跨度溶洞发生持续向 上的塌陷所产生的、三维形态呈柱状的塌落岩块堆 积体。 陷落柱对煤矿生产的影响 （1） 使煤层的连续性遭到破坏，增大了开采难 度。 （2） 当采煤工作面切过陷落柱时，造成原煤灰 分增大，影响煤矿效益。 （3） 陷落柱有时会成为导水通道，使下部岩溶 水入侵，造成突水事故。
采掘工程平面图主要内容
1 地面建筑物、河流、湖泊、铁路、主要井巷及其 保护煤柱的边界、井田技术边界和井田隔离煤柱边 界； 2 地面近井点、井下导线点和水准点； 3 水平主要巷道及峒室，以及特征点的高程； 4 沿煤层掘进的全部巷道和回采工作面，以及巷道 的掘进日期，斜巷的倾角，煤层的产状要素以及回 采年月； 5 断层和煤层的交面线； 6 穿过本煤层的钻孔，煤层露头线及其产状；
井上下对照图主要内容
（1〉地形地物：地形等高线、地表河流、水体、 积水区。主要建筑物、主要道路、井口、工业广场 等。 （2）地质资料：煤层露头线、断层线、钻孔位置、 勘探线等。 （3）采掘工程：井下各开采水平的主要巷道位置 和标高；各煤层已采区综合投影面积：地表塌陷影 响范围；目前正采掘的地区与范围等。井上下对照 图的比例尺与地形地质图一致，一般为1: 5 000或1： 2 000。
井田区域地形地质图
地形：包括地物、地貌 地物：地球表面上的自然物体和人工建（构）筑 物。如： 森林、河流、道路、房屋。 地貌：地球表面高低起伏的自然形态。 如： 高 山、丘陵、平原、洼地。 地质：包括地层、构造 地层是指地质历史上某一时代形成的一套岩层
张家庄区域地形地质图局部图
1:20万
张 家 庄 井 田 地 形 地 质 图 局 部
1:10000
张家庄井田地形地质图局部图
井上下对照图
井上下对照图是反映地面的地物地貌和井下
的采掘工程之间的空间位置关系的综合性图 纸，比例尺为1：2000或1：5000。 井上下对照图主要用来掌握井下回采对地面 产生的采动影响，为在井田范围内进行各类 工程规划、村庄搬迁、征购土地、土地复垦、 矿井防排水以及进行“三下”采煤等提供资 料依据。
