珩磨原理

7.3.2珩磨珩磨是磨削加工的 1 种特殊形式，属于光整加工。

需要在磨削或精镗的基础上进行。

珩磨加工范围比较广，特别是大批大量生产中采用专用珩磨机珩磨更为经济合理，对于某些零件，珩磨已成为典型的光整加工方法，如发动机的气缸套，连杆孔和液压缸筒等。

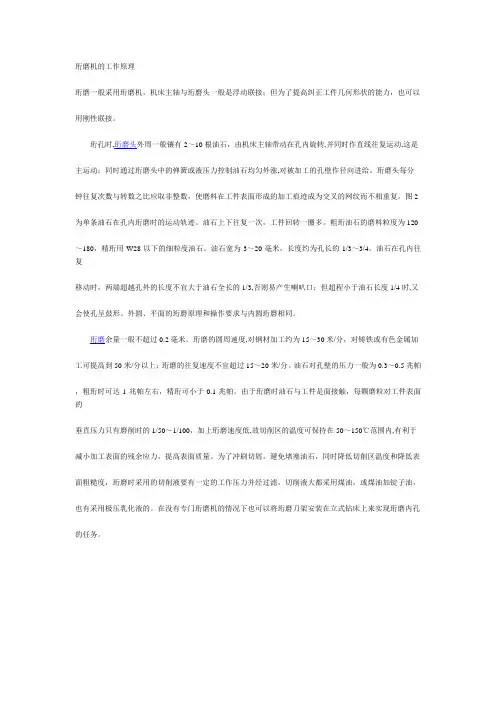

（1）珩磨原理在一定压力下，珩磨头上的砂条（油石）与工件加工表面之间产生复杂的的相对运动，珩磨头上的磨粒起切削、刮擦和挤压作用，从加工表面上切下极薄的金属层。

（2）珩磨方法珩磨所用的工具是由若干砂条 ( 油石 ) 组成的珩磨头，四周砂条能作径向张缩，并以一定的压力与孔表面接触，珩磨头上的砂条有 3 种运动 ( 如图 7.3 a ) ；即旋转运动、往复运动和加压力的径向运动。

珩磨头与工件之间的旋转和往复运动，使砂条的磨粒在孔表面上的切削轨迹形成交叉而又不相重复的网纹。

珩磨时磨条便从工件上切去极薄的一层材料，并在孔表面形成交叉而不重复的网纹切痕 ( 如图 7.3 b ), 这种交叉而不重复的网纹切痕有利于贮存润滑油，使零件表面之间易形成—层油膜，从而减少零件间的表面磨损。

（3）珩磨的特点1）珩磨时砂条与工件孔壁的接触面积很大，磨粒的垂直负荷仅为磨削的 1/50~1/100 。

此外，珩磨的切削速度较低，一般在 100m/min 以下，仅为普通磨削的 1/30~1/100 。

在珩磨时，注入的大量切削液，可使脱落的磨粒及时冲走，还可使加工表面得到充分冷却，所以工件发热少，不易烧伤，而且变形层很薄，从而可获得较高的表面质量。

2）珩磨可达较高的尺寸精度、形状精度和较低的粗糙度，珩磨能获得的孔的精度为 IT6~IT7 级，表面粗糙度 Ra 为0.2~0.025 。

由于在珩模时，表面的突出部分总是先与沙条接触而先被磨去，直至砂条与工件表面完全接触，因而珩磨能对前道工序遗留的几何形状误差进行一定程度的修正，孔的形状误差一般小于 0.005mm 。

3）珩磨头与机床主轴采用浮动联接，珩磨头工作时，由工件孔壁作导向，沿预加工孔的中心线作往复运动，故珩磨加工不能修正孔的相对位置误差，因此，珩磨前在孔精加工工序中必须安排预加工以保证其位置精度。

一般镗孔后的珩磨余量为0.05~0.08mm ，铰孔后的珩磨余量为 0.02~0.04mm ，磨孔后珩磨余量为 0.01~0.02mm 。

余量较大时可分粗、精两次珩磨。

4）珩磨孔的生产率高，机动时间短，珩磨 1 个孔仅需要 2~3min ，加工质量高，加工范围大，可加工铸铁件、淬火和不淬火的钢件以及青铜件等，但不宜加工韧性大的有色金属，加工的孔径为15~ 500mm ，孔的深径比可达 10 以上。

珩磨工艺及其在汽车零部件制造中的应用作者：熊元一郭建忠侯军丽李贵贤摘要:珩磨工艺(HoningProcess)是磨削加工的一种特殊形式，又是精加工中的一种高效加工方法。

这种工艺不仅能去除较大的加工余量，而且是一种提高零件尺寸精度、几何形状精度和表面粗糙度的有效加工方法，在汽车零部件的制造中应用很广泛。

珩磨加工原理珩磨是利用安装于珩磨头圆周上的一条或多条油石,由涨开机构（有旋转式和推进）。

珩磨工艺(Honing Process)是磨削加工的一种特殊形式，又是精加工中的一种高效加工方法。

这种工艺不仅能去除较大的加工余量，而且是一种提高零件尺寸精度、几何形状精度和表面粗糙度的有效加工方法，在汽车零部件的制造中应用很广泛。

珩磨加工原理珩磨是利用安装于珩磨头圆周上的一条或多条油石,由涨开机构（有旋转式和推进式两种）将油石沿径向涨开, 使其压向工件孔壁,以便产生一定的面接触。

同时使珩磨头旋转和往复运动,零件不动;或珩磨头只作旋转运动,工件往复运动,从而实现珩磨。

在大多数情况下,珩磨头与机床主轴之间或珩磨头与工件夹具之间是浮动的。

这样,加工时珩磨头以工件孔壁作导向。

因而加工精度受机床本身精度的影响较小,孔表面的形成基本上具有创制过程的特点。

所谓创制过程是油石和孔壁相互对研、互相修整而形成孔壁和油石表面。

其原理类似两块平面运动的平板相互对研而形成平面的原理。

珩磨时由于珩磨头旋转并往复运动或珩磨头旋转工件往复运动,使加工面形成交叉螺旋线切削轨迹,而且在每一往复行程时间内珩磨头的转数不是整数, 因而两次行程间,珩磨头相对工件在周向错开一定角度,这样的运动使珩磨头上的每一个磨粒在孔壁上的运动轨迹亦不会重复。

此外,珩磨头每转一转,油石与前一转的切削轨迹在轴向上有一段重叠度,使前后磨削轨迹的衔接更平滑均匀。

这样,在整个珩磨过程中,孔壁和油石面的每一点相互干涉的机会差不多相等。

因此,随着珩磨的进行孔表面和油石表面不断产生干涉点,不断将这些干涉点磨去并产生新的更多的干涉点,又不断磨去,使孔和油石表面接触面积不断增加,相互干涉的程度和切削作用不断减弱,孔和油石的圆度和圆柱度也不断提高,最后完成孔表面的创制过程。

为了得到更好的圆柱度,在可能的情况下,珩磨中经常使零件掉头,或改变珩磨头与工件轴向的相互位置。

需要说明的一点:由于珩磨油石采用金刚石和立方氮化硼等磨料,加工中油石磨损很小,即油石受工件修整量很小。

因此,孔的精度在一定程度上取决于珩磨头上油石的原始精度。

所以在用金刚石和立方氮化硼油石时,珩磨前要很好地修整油石,以确保孔的精度。

珩磨的切削过程：定压进给珩磨定压进给中进给机构以恒定的压力压向孔壁,共分三个阶段。

第一个阶段是脱落切削阶段,这种定压珩磨,开始时由于孔壁粗糙,油石与孔壁接触面积很小,接触压力大,孔壁的凸出部分很快被磨去。

而油石表面因接触压力大,加上切屑对油石粘结剂的磨耗,使磨粒与粘结剂的结合强度下降,因而有的磨粒在切削压力的作用下自行脱落,油石面即露出新磨粒,此即油石自锐。

第二阶段是破碎切削阶段,随着珩磨的进行,孔表面越来越光,与油石接触面积越来越大,单位面积的接触压力下降,切削效率降低。

同时切下的切屑小而细,这些切屑对粘结剂的磨耗也很小。

因此,油石磨粒脱落很少,此时磨削不是靠新磨粒,而是由磨粒尖端切削。

因而磨粒尖端负荷很大,磨粒易破裂、崩碎而形成新的切削刃。

第三阶段为堵塞切削阶段,继续珩磨时油石和孔表面的接触面积越来越大,极细的切屑堆积于油石与孔壁之间不易排除,造成油石堵塞, 变得很光滑。

因此油石切削能力极低, 相当于抛光。

若继续珩磨,油石堵塞严重而产生粘结性堵塞时,油石完全失去切削能力并严重发热,孔的精度和表面粗糙度均会受到影响。

此时应尽快结束珩磨。

定量进给珩磨定量进给珩磨时,进给机构以恒定的速度扩张进给,使磨粒强制性地切入工件。

因此珩磨过程只存在脱落切削和破碎切削,不可能产生堵塞切削现象。

因为当油石产生堵塞切削力下降时,进给量大于实际磨削量,此时珩磨压力增高,从而使磨粒脱落、破碎,切削作用增强。

用此种方法珩磨时,为了提高孔精度和表面粗糙度,最后可用不进给珩磨一定时间。

定压--定量进给珩磨开始时以定压进给珩磨,当油石进入堵塞切削阶段时,转换为定量进给珩磨,以提高效率。

最后可用不进给珩磨,提高孔的精度和表面粗糙度。

珩磨加工特点：加工精度高特别是一些中小型的通孔，其圆柱度可达0.001mm 以内。

一些壁厚不均匀的零件,如连杆,其圆度能达到0.002mm。

对于大孔(孔径在200mm以上),圆度也可达0.005mm,如果没有环槽或径向孔等,直线度达到0.01mm/1m以内也是有可能的。

珩磨比磨削加工精度高,因为磨削时支撑砂轮的轴承位于被珩孔之外,会产生偏差,特别是小孔加工,磨削精度更差。

珩磨一般只能提高被加工件的形状精度,要想提高零件的位置精度,需要采取一些必要的措施。

如用面板改善零件端面与轴线的垂直度(面板安装在冲程托架上,调整使它与旋转主轴垂直,零件靠在面板上加工即可)。

表面质量好表面为交叉网纹，有利于润滑油的存储及油膜的保持。

有较高的表面支承率（孔与轴的实际接触面积与两者之间配合面积之比），因而能承受较大载荷，耐磨损，从而提高了产品的使用寿命。

珩磨速度低（是磨削速度的几十分之一），且油石与孔是面接触，因此每一个磨粒的平均磨削压力小，这样珩磨时，工件的发热量很小，工件表面几乎无热损伤和变质层，变形小。

珩磨加工面几乎无嵌砂和挤压硬质层。

加工范围广主要加工各种圆柱形孔：通孔、轴向和径向有间断的孔，如有径向孔或槽的孔、键槽孔、花键孔、盲孔、多台阶孔等。

另外,用专用珩磨头,还可加工圆锥孔、椭圆孔等,但由于珩磨头结构复杂,一般不用。

用外圆珩磨工具可以珩磨圆柱体,但其去除的余量远远小于内圆珩磨的余量。

珩磨几乎可以加工任何材料，特别是金刚石和立方氮化硼磨料的应用，进一步拓展了珩磨的运用领域，同时也大大提高了珩磨加工的效率。

切削余量少为达到图纸所要求的精度，采用珩磨加工是所有加工方法中去除余量最少的一种加工方法。

在珩磨加工中，珩磨工具是以工件作为导向来切除工件多余的余量而达到工件所需的精度。

珩磨时，珩磨工具先珩工件中需去余量最大的地方，然后逐渐珩至需去除余量最少的地方。

纠孔能力强由于其余各种加工工艺方面存在不足，致使在加工过程中会出现一些加工缺陷。

如：失圆、喇叭口、波纹孔、尺寸小、腰鼓形、锥度、镗刀纹、铰刀纹、彩虹状、孔偏及表面粗糙度等。

采用珩磨工艺加工可以通过去除最少加工余量而极大地改善孔和外圆的尺寸精度、圆度、直线度、圆柱度和表面粗糙度。

珩磨技术在汽车制造中的应用先进的精密孔加工设备和技术在汽车及零部件加工业的应用十分广泛，比较典型的应用有发动机缸体、缸套、连杆、齿轮、油泵油嘴、刹车泵、刹车鼓、油缸、转向器、增压器等。

如：珩磨在油泵油嘴行业的应用善能KGM-5000系列珩磨机是针对油泵油嘴行业的柱塞而开发的高精度珩磨机，去除量为0.01mm，加工总周期为30秒；圆度0.0005mm；直线度0.0007mm；表面粗糙度Ra 0.06。

实现了完全以珩代磨的目标，从而大大延长了提高了油泵油嘴的性能和寿命，完全达到家排污标准。

珩磨在齿轮内孔中的应用现在广泛使用珩磨工艺的汽车齿轮有行星轮、太阳轮、双联齿轮等。

珩磨在增压器零件上的应用根据增压器中间壳的材料和内孔的特殊结构形式，可采用电镀金刚石磨粒套作为珩磨工具，多立轴结构型式，可以实现在一个循环过程中完成粗加工、半精加工、精加工和去毛刺等多个加工部序，多工位转台可以实现加工过程的自动化，提高工作效率。

第十七讲磨孔与孔的精密加工一、高速精细镗高速精细镗也称金刚镗，广泛应用于不适宜用于内圆磨削加工的各种结构零件的精密孔，例如发动机的气缸孔、连杆孔，活塞销孔以及变速箱的主轴孔等。

由于高速精细镗切削速度高和切屑截面很小，因而切削力非常小，这就保证了加工过程中工艺系统弹性变形小，故可获得较高的加工精度和表面质量，孔径精度可达IT6～IT7级，表面粗糙度可达Ra0.8～0.1um。

孔径在15～100mm范围内，尺寸误差可保持在5～8 um以内，还能获得较高的孔轴心线的位置精度。
