氧化石墨烯的制备

合集下载

用氧化还原法制造石墨烯的方法

用氧化还原法制造石墨烯的方法

用氧化还原法制造石墨烯的方法
氧化还原法(即化学还原法)是一种常见的制备石墨烯的方法之一。

这个方法的基本思路是将氧化的石墨氧化物(如氧化石墨烯或氧化石墨烯烯)还原为石墨烯。

以下是一种基本的制备石墨烯的氧化还原法:
1.材料准备:首先,准备好氧化石墨烯。

通常,氧化石墨烯可以通过氧化石墨或氧化石墨烯烯的方法制备得到。

2.还原剂的选择:选择一种适当的还原剂,常用的还原剂包括氢气(H2)、氨气(NH3)、还原石墨烯氧化物的有机物(如乙醇、乙二醇)等。

3.还原反应:将氧化石墨烯与还原剂置于反应容器中,进行还原反应。

反应通常在适当的温度下进行,并可能需要一定的时间。

4.分离和纯化:完成还原反应后,需要对产物进行分离和纯化。

这包括对产物进行洗涤、离心、过滤等操作,以去除未反应的材料和副产物。

5.表征:对得到的石墨烯进行表征和分析,包括使用扫描电子显微镜(SEM)、透射电子显微镜(TEM)、拉曼光谱等技术来确定石墨烯的形态、结构和质量。

需要注意的是,氧化还原法制备石墨烯的具体操作条件和步骤可能会根据不同的研究目的和条件而有所不同。

此外,还有其他一些制备石墨烯的方法,如化学气相沉积法、化学剥离法等,每种方法都有其优缺点和适用范围。

氧化石墨烯制备流程及步骤

氧化石墨烯制备流程及步骤

氧化石墨烯制备的基本流程如下:
材料准备:准备石墨粉末。

氧化石墨烯的制备通常采用Hummers法(Hummers Method)或石墨氧化还原法(Graphite Oxide Reduction Method)。

Hummers法:
在冷却的硫酸中加入冷冻浓硝酸。

将石墨粉末加入到硫酸和硝酸的混合物中,搅拌。

慢慢加入冷却的浓硫酸和浓硝酸的混合物。

持续搅拌,反应进行一段时间。

倒入冷水,使反应停止并产生沉淀。

沉淀用稀硫酸和水洗涤,去除杂质。

沉淀用稀硫酸和水反复洗涤,直至洗涤水的pH值为中性。

将洗涤后的沉淀在真空干燥器中烘干,得到氧化石墨烯。

石墨氧化还原法:
将石墨粉末加入到硝酸等化学试剂中,搅拌。

加热反应,使石墨与氧化剂发生反应生成石墨氧化物。

过滤和洗涤产生的石墨氧化物。

将石墨氧化物在高温下还原,经过退火处理,得到氧化石墨烯。

表征和应用:对制备的氧化石墨烯进行表征,如使用扫描电子显微镜(SEM)和透射电子显微镜(TEM)观察其形貌和结构,并研究其在机械、光学、电学等领域的应用。

需要注意的是,氧化石墨烯的制备过程可能会有细微的变化,具体步骤和实验条件会因制备方法和实验室的要求而有所不同。

氧化石墨烯的制备方法总结

氧化石墨烯的制备方法总结

氧化石墨烯的制备方法:方法一:由天然鳞片石墨反应生成氧化石墨,大致分为 3 个阶段,低温反应:在冰水浴中放入大烧杯,加入 110mL 浓 H2SO4,在磁力搅拌器上搅拌,放入温度计让其温度降至4℃左右;加入 -100目鳞片状石墨 5g,再加入 2.5g NaNO3,然后缓慢加入15g KMnO4,加完后记时,在磁力搅拌器上搅拌反应 90min,溶液呈紫绿色;中温反应:将冰水浴换成温水浴,在磁力搅拌器搅拌下将烧杯里的温度控制在32~40℃,让其反应 30 min,溶液呈紫绿色;高温反应:中温反应结束之后,缓慢加入 220mL 去离子水,加热保持温度70~100℃左右,缓慢加入一定双氧水 5 %进行高温反应,此时反应液变成金黄色;反应后的溶液在离心机中多次离心洗涤,直至 BaCl2检测无白色沉淀生成,说明没有 SO42-的存在,样品在40~50℃温度下烘干;H2SO4、NaNO3、KMnO4一起加入到低温反应的优点是反应温度容易控制且与 KMnO4反应时间足够长;如果在中温过程中加入 KMnO4,一开始温度会急剧上升,很难控制反应的温度在32~40℃;技术路线图见图 1;方法二:Hummers 方法采用Hummers 方法5制备氧化石墨;具体的工艺流程在冰水浴中装配好250 mL 的反应瓶加入适量的浓硫酸搅拌下加入2 g 石墨粉和1 g 硝酸钠的固体混合物再分次加入6 g 高锰酸钾控制反应温度不超过20℃搅拌反应一段时间然后升温到35℃左右继续搅拌30 min再缓慢加入一定量的去离子水续拌20 min 后并加入适量双氧水还原残留的氧化剂使溶液变为亮黄色; 趁热过滤并用5%HCl 溶液和去离子水洗涤直到滤液中无硫酸根被检测到为止;最后将滤饼置于60℃的真空干燥箱中充分干燥保存备用;方法三:修正的Hummers 方法 采用修正的Hummers 方法合成氧化石墨,如图1中1过程;即在冰水浴中装配好250 mL 的反应瓶,加入适量的浓硫酸,磁力搅拌下加入2 g 石墨粉和1 g 硝酸钠的固体混合物,再缓慢加入6 g 高锰酸钾,控制反应温度不超过10 ℃,在冰浴条件下搅拌2 h 后取出,在室温下搅拌反应5 d;然后将样品用5 %的H 2SO 4质量分数溶液进行稀释,搅拌2 h 后,加入6 mL H 2O 2,溶液变成亮黄色,搅拌反应2 h 离心;然后用浓度适当的H 2SO 4、H 2O 2混合溶液以及HCl 反复洗涤、最后用蒸馏水洗涤几次,使其pH~7,得到的黄褐色沉淀即为氧化石墨GO;最后将样品在40 ℃的真空干燥箱中充分干燥;将获得的氧化石墨入去离子水中,60 W 功率超声约3 h,沉淀过夜,取上层液离心清洗后放入烘箱内40 ℃干燥,即得片层较薄的氧化石墨烯,如图1中2过程;方法四:超声辅助Hummers 法制备氧化石墨烯该方法主要包含了低温、中温、高温3个反应阶段;研究表明8:低温反应主要发生硫酸分子在石墨层间插层;中温反应主要发生石墨的深度氧化;高温反应过程则主要发生层间化合物的水解反应;低温反应插层充分,中温反应深度氧化完全,高温反应水解彻底,是获得层间距较大氧化石墨的有效途径之一,这种层间距较大的氧化石墨不仅有利于其他分子、原子等插入层间形成氧化石墨插层复合材料,而且易于被剥离成单层氧化石墨,为进一步制备单层石墨烯打下基础;低温反应:量取23mL 浓硫酸倒入烧杯,烧杯放入冰浴中冷却至4℃以下,称取1g 石墨粉和0.5g 硝酸钠放入烧杯,1h 以后缓慢加入3g 高锰酸钾,控制温度不超过10℃,反应时间共约2h ;中温反应:把烧杯移至恒温水浴锅,水浴温度控制在38℃反应0.5h,保持搅拌;高温反应:在所得混合液中缓慢加入80mL的去离子水,保持混合液温度~95℃反应30min,期间保持适度搅拌;高温反应后加入约60mL去离子水中止反应,加入15mL30Vol%的双氧水,待反应约15min后再加入40mL10Vol%的盐酸溶液;低速离心洗涤去除过量的酸及副产物,将洗涤后呈中性的氧化石墨分散于水中,超声震荡剥离40min,超声结束后在2500r·min-1转速下离心30min,上层液即是氧化石墨烯悬浊液;将30mL浓H2SO4,10gK2S2O8,10gP2O5置于三口烧瓶中,加热至80℃低温反应:量取23mL浓硫酸倒入烧杯,烧杯放入冰浴中冷却至4℃以下,称取1g石墨粉和0.5g硝酸钠放入烧杯,开启超声,1h以后缓慢加入3g高锰酸钾,关闭超声并开始搅拌,控制温度不超过10℃,反应时间共2h;中温反应:把烧杯移至水浴锅,开启超声,水浴温度控制在38℃反应0.5h;高温反应:把所得混合液缓慢加入约100mL的低温去离子水中,接着将以上混合液置于~95℃水浴中反应30min,期间保持适度机械搅拌;高温反应后加入60mL去离子水中止反应,随后加入25mL30Vol%的双氧水,待反应约15min后再加入40mL10Vol%的盐酸溶液溶解;低速离心洗涤去除过量的酸及副产物,将洗涤后呈中性的氧化石墨分散于水中,超声振荡剥离40min,超声结束后在2500r·min-1转速下离心30min,上层液即是氧化石墨烯分散液;方法五:温老师的方法The 500-mesh flake graphite 1 g and NaNO30.75 g were dissolved in 75mL 98 wt % H2SO4under magnetic stirring in ice-water bath and KMnO44.5g were added gently. After completion of the addition, the reaction mixture was stirred continuously for 2 h. Then, the reaction was allowed to reactfor 5 days at room temperature. Afterward, KMnO 42.25 g was added graduallyto the reaction mixture within 2 h under an ice water bath and then keep the reaction for another 5 days. After raising the temperature to 90 C, 140mL 5 wt % H 2SO 4 was added gradually to the reaction mix-ture under magneticstirring for 2 h. The temperature was then decreased to 60 C, and 3 mL 30 wt % H 2O 2 was added to the reaction product. The as-prepared GO waspurified by repeated centrifugation and washing process according to the literature.1。

氧化石墨烯的sem描述

氧化石墨烯的sem描述

氧化石墨烯的sem描述氧化石墨烯是一种具有广泛应用前景的二维材料,具有独特的结构和特性。

本文将从结构、制备方法、表征以及应用等方面对氧化石墨烯进行详细描述。

1. 结构氧化石墨烯是由石墨烯经过氧化处理得到的产物。

石墨烯是由碳原子通过sp2杂化形成的六角网格结构,而氧化石墨烯则是在石墨烯表面引入了氧原子。

氧化石墨烯的结构中含有大量的羟基、羧基和环氧基等官能团,使其具有较高的化学活性和表面活性。

2. 制备方法氧化石墨烯的制备方法多种多样,常见的方法包括Hummers法、Brodie法、热氧化法等。

其中,Hummers法是最常用的制备方法之一。

该方法通过将石墨与硫酸、硝酸等强酸混合处理,使石墨表面发生氧化反应,得到氧化石墨烯。

制备过程中需要控制反应温度、时间和酸浓度等参数,以获得高质量的氧化石墨烯。

3. 表征对氧化石墨烯进行表征是了解其结构和性质的重要手段。

常用的表征方法包括扫描电子显微镜(SEM)、透射电子显微镜(TEM)、X 射线衍射(XRD)、傅里叶变换红外光谱(FTIR)等。

其中,SEM 可以观察到氧化石墨烯的表面形貌和层状结构,TEM可以进一步观察其层状结构和原子尺度的细节。

XRD和FTIR可以用于分析氧化石墨烯的晶体结构和官能团的存在情况。

4. 特性氧化石墨烯具有许多独特的特性,使其在各个领域具有广泛的应用前景。

首先,由于氧化石墨烯表面含有丰富的官能团,使其具有良好的亲水性和分散性,有利于其在复合材料、涂料等领域的应用。

此外,氧化石墨烯具有较高的导电性和热导率,可用于制备导电薄膜、传感器、储能器件等。

此外,氧化石墨烯还具有优异的力学性能和化学稳定性,在柔性电子器件、催化剂等方面也有广泛的应用潜力。

5. 应用氧化石墨烯的应用领域非常广泛。

首先,在能源领域,氧化石墨烯可以用于制备高效的储能器件,如锂离子电池、超级电容器等。

其次,在材料领域,氧化石墨烯可以用于制备高强度、高导电性的复合材料,在航空航天、汽车制造等领域具有重要的应用价值。

氧化石墨烯的制备

氧化石墨烯的制备

氧化石墨烯的制备
氧化石墨烯的制备主要包括以下几个步骤:
1.准备石墨:首先需要准备一些石墨,可以从石墨矿石中提取。

2.氧化:在氧化石墨的制备过程中,将石墨与氧化剂(如硝酸、硫酸)混合,石墨的层状结构会被破坏,形成氧化石墨。

3.剥离:氧化石墨的片层相互之间会通过范德华力结合在一起,形成一些片层堆叠的结构。

此时可以使用超声波、球磨等方式,使片层分离,形成单片的氧化石墨。

4.还原:最后,可以将氧化石墨还原,形成氧化石墨烯。

常用的还原方法包括热还原、化学还原、电化学还原等。

在制备过程中,需要注意安全事项,如穿戴防护服和手套,避免接触强酸等有害物质。

同时,也需要对制备出的氧化石墨烯进行质量检测,确保其满足后续应用的要求。

氧化石墨烯的制备过程

氧化石墨烯的制备过程

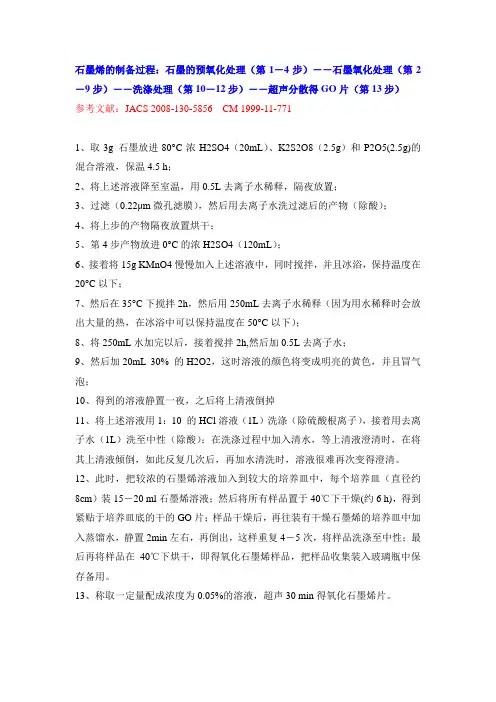

石墨烯的制备过程:石墨的预氧化处理(第1-4步)――石墨氧化处理(第2-9步)――洗涤处理(第10-12步)――超声分散得GO片(第13步)参考文献:JACS 2008-130-5856 CM 1999-11-7711、取3g 石墨放进80°C浓H2SO4(20mL)、K2S2O8(2.5g)和P2O5(2.5g)的混合溶液,保温4.5 h;2、将上述溶液降至室温,用0.5L去离子水稀释,隔夜放置;3、过滤(0.22μm微孔滤膜),然后用去离子水洗过滤后的产物(除酸);4、将上步的产物隔夜放置烘干;5、第4步产物放进0°C的浓H2SO4(120mL);6、接着将15g KMnO4慢慢加入上述溶液中,同时搅拌,并且冰浴,保持温度在20°C以下;7、然后在35°C下搅拌2h,然后用250mL去离子水稀释(因为用水稀释时会放出大量的热,在冰浴中可以保持温度在50°C以下);8、将250mL水加完以后,接着搅拌2h,然后加0.5L去离子水;9、然后加20mL 30% 的H2O2,这时溶液的颜色将变成明亮的黄色,并且冒气泡;10、得到的溶液静置一夜,之后将上清液倒掉11、将上述溶液用1:10 的HCl溶液(1L)洗涤(除硫酸根离子),接着用去离子水(1L)洗至中性(除酸);在洗涤过程中加入清水,等上清液澄清时,在将其上清液倾倒,如此反复几次后,再加水清洗时,溶液很难再次变得澄清。

12、此时,把较浓的石墨烯溶液加入到较大的培养皿中,每个培养皿(直径约8cm)装15-20 ml石墨烯溶液;然后将所有样品置于40℃下干燥(约6 h),得到紧贴于培养皿底的干的GO片;样品干燥后,再往装有干燥石墨烯的培养皿中加入蒸馏水,静置2min左右,再倒出,这样重复4-5次,将样品洗涤至中性;最后再将样品在40℃下烘干,即得氧化石墨烯样品,把样品收集装入玻璃瓶中保存备用。

13、称取一定量配成浓度为0.05%的溶液,超声30 min得氧化石墨烯片。

氧化石墨烯制备——Hummers改进法

氧化石墨烯制备——Hummers改进法

氧化石墨烯的制备
1准备冰浴
2加入40mlH3PO4
3加入360mlH2SO4
4 加入3g石墨
5加入18gKMnO4(缓慢加入防止过热)
6冰浴搅拌30min
750℃水浴搅拌;反应12h
8冰浴30min
9 用针筒吸取3ml 30%浓度的H2O2,缓慢注射入反应物中反应30min(由于反应时放热剧烈,所以注射时速度不能过快)
10将反应产物倒入烧杯中,取适量的产品放入试管中进行第一次离心(每支试管中的产品不得超过30g),离心90min。

离心后去除上层液体
11 准备冰浴,将试管放入冰浴中,用蒸馏水洗涤下层液体,待冷却后进行第二次离心,离心60min。

并去除上层液体
12 重复上述操作进行第三次离心。

13 将除去上层液体的产品放入烧杯中,加入200ml蒸馏水进行超声,超声后离心过滤,放入烘箱烘干。

氧化石墨烯制备方法

氧化石墨烯制备方法

氧化石墨烯制备方法
氧化石墨烯的制备方法主要有以下几种:
1. 化学氧化法:将石墨粉或石墨片与强氧化剂(如硫酸、硝酸、高锰酸钾等)进行反应,使其发生氧化反应,生成氧化石墨烯。

2. 热氧化法:将石墨片或石墨粉暴露在高温氧气或空气中,通过热氧化反应将其转化为氧化石墨烯。

3. 氧化还原法:先将石墨片或石墨粉与强氧化剂进行氧化反应,生成氧化石墨烯,然后通过化学还原或热还原的方法将其还原为石墨烯。

4. 热分解法:通过将石墨烷(CH4)或其他含碳化合物在高温下进行热分解生成石墨烯,再将其与氧气或空气进行氧化反应制备氧化石墨烯。

这些方法都可以制备出氧化石墨烯,但各有优缺点,选择合适的制备方法需要考虑目标产物的纯度、产量、成本和工艺条件等因素。

石墨烯薄膜制备步骤

石墨烯薄膜制备步骤

氧化石墨烯的制备1.称取1g的石墨,0.75g的硝酸钠,23mL的浓硫酸,按顺序加入三颈烧瓶中,搭好搅拌装置,将三颈烧瓶至于冰水浴中。

打开搅拌器(搅拌要快,但要注意不要搅拌到瓶壁上)2.在30分钟内加完3g高锰酸钾,然后撤去冰水浴,将装置转移入35度水浴中。

3.35度水浴45分钟,搅拌均匀,溶液显深黑色,边缘有墨绿色。

4.撤去水浴,缓慢加入蒸馏水46毫升。

(注意慢加,否则会导致爆沸,加完后塞上瓶塞)加水后会导致温度达近98度,并伴随大量红色烟雾,溶液变为棕色。

5.15分钟后加水140毫升,然后再加入30%的双氧水10毫升。

(小心慢加,否则会喷出,双氧水可稍多,用于除去高锰酸钾和二氧化锰)6.1分钟后,移出溶液,离心直至溶液显中性(开始时,离心速度可稍慢,后面速度稍快,注意不要超过11000RPM,每次离心15-20分钟)7.将离心后的氧化石墨烯转移入烧杯,用保鲜膜密封保存。

石墨烯的制备1.取少量制得的氧化石墨,烘干测得其干重。

根据算得的干重值称取含0.1克氧化石墨的氧化石墨烯溶液,加入三颈烧瓶中。

2.向烧瓶中加入80-100毫升的蒸馏水,再加入约0.1毫升的水合肼(注射器1-2滴,水合肼的量按照1克水合肼=1/8克氧化石墨计算得出约0.1毫升)。

3.将装置(搅拌+冷凝回流)搭好置于95度的水浴中,打开超声仪,水浴回流1小时。

4.回流完毕后将产物转移入烧杯,用抽滤漏斗抽滤直至滤液显中性(每次抽滤后都需要超声以确保石墨烯不团聚)石墨烯膜的制备1.取上面抽滤得到的石墨烯(还没有转移出抽滤漏斗),用DMF溶液洗涤几次,以除去水分,并将产物转移进DMF溶液中。

2.取适量的上述溶液,加入适量的聚氨酯溶液,使用超声使溶液分散均匀,再用沙漏抽滤(使用聚四氟乙烯滤纸,因为DMF可以溶解纤维素-碳酸酯滤纸,抽滤过程中一定要注意不能有水进入溶液体系)3.抽滤完成后,取出滤纸,将之浸入水中一段时间。

Hummers法制备氧化石墨烯

Hummers法制备氧化石墨烯

Hummers法制备氧化石墨烯氧化石墨烯是一种重要的石墨烯衍生物,具有丰富的官能团和良好的水溶性,在材料科学、生物医学、能源等领域具有广泛的应用前景。

制备高质量的氧化石墨烯是进一步研究和应用的基础。

Hummers法是一种常用的制备氧化石墨烯的方法,本文将探讨Hummers法制备氧化石墨烯的关键点,以期为相关研究提供参考。

Hummers法,氧化石墨烯,浓硫酸,还原性气体,过滤,干燥将天然石墨与浓硫酸混合,并在冰浴中搅拌均匀。

在30℃下保持1小时,然后升高温度至50℃并保持1小时。

在30℃下搅拌30分钟,然后过滤得到氧化石墨烯。

干燥采用真空干燥箱,温度为60℃,时间为2小时。

Hummers法制备氧化石墨烯具有制备过程简单、产率高、产品质量好等优点。

通过控制实验条件,可以调控制备的氧化石墨烯的氧化程度,从而获得具有优良性能的氧化石墨烯。

然而,该方法也存在一些不足之处,如使用浓硫酸和高温条件可能导致设备腐蚀和安全隐患。

实验过程中产生的大量废液也增加了环保压力。

为了解决这些问题,可以尝试优化实验条件,减少废弃物的产生,实现绿色合成。

通过对比实验发现,优化后的Hummers法制备氧化石墨烯的实验条件如下:石墨与浓硫酸的重量比为1:10,高锰酸钾的加入量为石墨质量的3%,反应温度控制在30℃以下,双氧水的加入量为石墨质量的5%,搅拌速度为400转/分钟,过滤使用纤维素滤纸,洗涤使用乙醇和去离子水的混合液(体积比为1:1),干燥采用真空干燥箱,温度为40℃,时间为1小时。

在优化后的实验条件下,不仅提高了氧化石墨烯的产率,还降低了设备腐蚀和安全隐患的风险,同时减少了废液的产生,有利于环保。

通过使用乙醇和去离子水的混合液进行洗涤,可以进一步脱除氧化石墨烯中的杂质,提高产品的纯度和质量。

本文探讨了Hummers法制备氧化石墨烯的关键点,并对其进行了优化。

通过控制实验条件,可以制备出高质量的氧化石墨烯,具有较高的产率和优良的性能。

氧化石墨烯的制备方法总结

氧化石墨烯的制备方法总结

氧化石墨烯的制备方法总结内部编号:(YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128)氧化石墨烯的制备方法: 方法一: 由天然鳞片石墨反应生成氧化石墨,大致分为 3 个阶段,低温反应:在冰水浴中放入大烧杯,加入 110mL 浓 H 2SO 4,在磁力搅拌器上搅拌,放入温度计让其温度降至 4℃左右。

加入 -100目鳞片状石墨 5g ,再加入 2.5g NaNO 3,然后缓慢加入 15g KMnO 4,加完后记时,在磁力搅拌器上搅拌反应 90min ,溶液呈紫绿色。

中温反应:将冰水浴换成温水浴,在磁力搅拌器搅拌下将烧杯里的温度控制在32~40℃,让其反应 30 min ,溶液呈紫绿色。

高温反应:中温反应结束之后,缓慢加入 220mL 去离子水,加热保持温度 70~100℃左右,缓慢加入一定双氧水 (5 %)进行高温反应,此时反应液变成金黄色。

反应后的溶液在离心机中多次离心洗涤,直至 BaCl 2检测无白色沉淀生成,说明没有 SO 42-的存在,样品在40~50℃温度下烘干。

H 2SO 4、NaNO 3、KMnO 4一起加入到低温反应的优点是反应温度容易控制且与 KMnO 4反应时间足够长。

如果在中温过程中加入 KMnO 4,一开始温度会急剧上升,很难控制反应的温度在 32~40℃。

技术路线图见图 1。

方法二:Hummers 方法采用Hummers 方法[5]制备氧化石墨。

具体的工艺流程在冰水浴中装配好250 mL 的反应瓶加入适量的浓硫酸搅拌下加入2 g 石墨粉和1 g 硝酸钠的固体混合物再分次加入 6 g 高锰酸钾控制反应温度不超过20℃搅拌反应一段时间然后升温到35℃左右继续搅拌30 min 再缓慢加入一定量的去离子水续拌20 min 后并加入适量双氧水还原残留的氧化剂使溶液变为亮黄色。

趁热过滤并用5%HCl 溶液和去离子水洗涤直到滤液中无硫酸根被检测到为止。

最后将滤饼置于60℃的真空干燥箱中充分干燥保存备用。

氧化石墨烯的制备与性能

氧化石墨烯的制备与性能

氧化石墨烯的制备与性能1. 氧化石墨烯的概述氧化石墨烯(Graphene Oxide,GO)是一种由石墨烯经过氧化反应处理而得到的材料。

GO是具有非常广泛应用前景的新兴纳米材料,它的化学稳定性和电学性质使其在石墨烯生物学、光伏电池、半导体材料、传感器、储能材料等领域得到了广泛的关注。

下面将介绍氧化石墨烯的制备方法以及其主要性质。

2. 氧化石墨烯的制备方法目前,制备氧化石墨烯主要有两种方法:Hummers法和改良Hummers法。

(1)Hummers法Hummers法由美国人W.S. Hummers在1958年创立。

此法的核心是石墨的强酸氧化,以得到氧化石墨烯。

该方法操作简单、容易控制,但是存在强酸和钾氟化物等有毒有害物质,有一定的安全风险。

(2)改良Hummers法为了去除Hummers法中存在的安全隐患,许多研究者对其进行了改良。

改良后的方法通常会用不同的氧化剂与酸进行氧化反应,以得到氧化石墨烯。

不同的改良方法会对氧化石墨烯的质量和性质产生不同的影响。

3. 氧化石墨烯的性质(1)表面化学基团氧化石墨烯表面具有氧、羧、羟基等化学基团。

这些基团可以在改性上起到重要的作用。

(2)导电性GO为一种氧化物,其导电性质显著降低,但仍可用于柔性电子器件等应用。

(3)光学性质GO在紫外光谱和红外光谱上有明显的吸收峰。

此外,GO的吸收峰随着其结构的不同而产生不同的变化。

(4)尺寸及结构特征GO的片层结构可以通过透射电子显微镜等手段进行表征。

GO的片层结构尺寸非常小,同时其结构也很有序。

4. 氧化石墨烯的应用前景氧化石墨烯具有很广泛的应用前景,特别是与其它材料的复合应用十分值得探究。

(1)血糖传感器氧化石墨烯和纳米金的复合可以制备出高灵敏的血糖传感器,用于血糖检测。

(2)柔性电子材料由于GO的柔韧性和高强度,它可以制造出柔性电子材料,如可弯曲的屏幕等。

(3)能源领域氧化石墨烯可以用于制造超级电容器和锂离子电池等储能材料。

石墨烯制方法:Hummers法

石墨烯制方法:Hummers法

改进的Hummers法制备氧化石墨改进的Hummers法制备氧化石墨:在冰水浴中装配好500 ml的反应瓶,将5 g石墨粉和5 g 硝酸钠与200 ml浓硫酸混合均匀,搅拌下加入25 g高氯酸钾,均匀后,再分数次加入15 g 高锰酸钾,控制温度不超过20 ℃,搅拌一段时间后,撤去冰浴,将反应瓶转移至电磁搅拌器上,电磁搅拌持续24 h。

之后,搅拌下缓慢加入200 ml去离子水,温度升高到98 ℃左右,搅拌20 min后,加入适量双氧水还原残留的氧化剂,使溶液变为亮黄色。

然后分次以10000 rpm转速离心分离氧化石墨悬浮液,并先后用5%HCl溶液和去离子水洗涤直到分离液pH=7。

将得到的滤饼真空干燥即得氧化石墨。

氧化石墨的制备工艺流程如图3-1所示。

注:低温反应(<20℃)中,由于温度很低,硫酸的氧化性比较低,不足以提供插层反应的驱动力,所以,石墨烯原先没有被氧化。

当加入高锰酸钾后,溶液的氧化性增强,石墨烯的边缘首先被氧化。

随着氧化过程的进行和高锰酸钾加入量的增加,石墨里的碳原子平面结构逐渐变成带有正电荷的平面大分子,边缘部分因氧化而发生卷曲。

此时,硫酸氢根离子和硫酸分子逐渐进入石墨层间,形成硫酸-石墨层间化合物。

中温反应(<40℃)时,硫酸-石墨层间化合物被深度氧化,混合液呈现褐色。

高温反应(90℃-100℃)阶段,残余的浓硫酸与水作用放出大量的热,使混合液温度上升至98℃左右,硫酸-石墨层间化合物发生水解,大量的水进入硫酸-石墨层间化合物的层间,成为层间水并排挤出硫酸,而水中的OH-与硫酸氢根离子发生离子交换作用,置换出部分硫酸氢根离子并与石墨层面上的碳原子相结合,结果使石墨层间距变大,出现石墨烯体积膨胀现象,此时溶液呈亮黄色。

在水洗和干燥过程中,氧化石墨层间的OH-与H+结合以水分子形式脱去,因此产物由金黄色逐渐变成黑色。

石墨烯制备:图3-2为氧化石墨制备石墨烯的工艺流程图。

将氧化石墨研碎,称取300 mg 分散于60 ml去离子水中,得到棕黄色的悬浮液,超声分散1 h后得到稳定的胶状悬浮液。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

氧化石墨烯的制备案场各岗位服务流程销售大厅服务岗:1、销售大厅服务岗岗位职责:1)为来访客户提供全程的休息区域及饮品;2)保持销售区域台面整洁;3)及时补足销售大厅物资,如糖果或杂志等;4)收集客户意见、建议及现场问题点;2、销售大厅服务岗工作及服务流程阶段工作及服务流程班前阶段1)自检仪容仪表以饱满的精神面貌进入工作区域2)检查使用工具及销售大厅物资情况,异常情况及时登记并报告上级。

班中工作程序服务流程行为规范迎接指引递阅资料上饮品(糕点)添加茶水工作要求1)眼神关注客人,当客人距3米距离时,应主动跨出自己的位置迎宾,然后侯客迎询问客户送客户注意事项15度鞠躬微笑问候:“您好!欢迎光临!”2)在客人前方1-2米距离领位,指引请客人向休息区,在客人入座后问客人对座位是否满意:“您好!请问坐这儿可以吗?”得到同意后为客人拉椅入座“好的,请入座!”3)若客人无置业顾问陪同,可询问:请问您有专属的置业顾问吗?,为客人取阅项目资料,并礼貌的告知请客人稍等,置业顾问会很快过来介绍,同时请置业顾问关注该客人;4)问候的起始语应为“先生-小姐-女士早上好,这里是XX销售中心,这边请”5)问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好6)关注客人物品,如物品较多,则主动询问是否需要帮助(如拾到物品须两名人员在场方能打开,提示客人注意贵重物品);7)在满座位的情况下,须先向客人致歉,在请其到沙盘区进行观摩稍作等待;阶段工作及服务流程班中工作程序工作要求注意事项饮料(糕点服务)1)在所有饮料(糕点)服务中必须使用托盘;2)所有饮料服务均已“对不起,打扰一下,请问您需要什么饮品”为起始;3)服务方向:从客人的右面服务;4)当客人的饮料杯中只剩三分之一时,必须询问客人是否需要再添一杯,在二次服务中特别注意瓶口绝对不可以与客人使用的杯子接触;5)在客人再次需要饮料时必须更换杯子;下班程序1)检查使用的工具及销售案场物资情况,异常情况及时记录并报告上级领导;2)填写物资领用申请表并整理客户意见;3)参加班后总结会;4)积极配合销售人员的接待工作,如果下班时间已经到,必须待客人离开后下班;1.3.3.3吧台服务岗1.3.3.3.1吧台服务岗岗位职责1)为来访的客人提供全程的休息及饮品服务;2)保持吧台区域的整洁;3)饮品使用的器皿必须消毒;4)及时补充吧台物资;5)收集客户意见、建议及问题点;1.3.3.3.2吧台服务岗工作及流程阶段工作及服务流程班前阶段1)自检仪容仪表以饱满的精神面貌进入工作区域2)检查使用工具及销售大厅物资情况,异常情况及时登记并报告上级。

班中工作程序服务流程行为规范问询需求按需求提供饮品客户离开后清理桌面阶段工作及服务流程服务准迎客:保得知需客户班中工作程序工作要求注意事项1)在饮品制作完毕后,如果有其他客户仍在等到则又销售大厅服务岗呈送;2)所有承装饮品的器皿必须干净整洁;下班程序5)检查使用的工具及销售案场物资情况,异常情况及时记录并报告上级领导;6)填写物资领用申请表并整理客户意见;7)参加班后总结会;8)积极配合销售人员的接待工作,如果下班时间已经到,必须待客人离开后下班;1.3.4展示区服务岗岗位职责1.3.4.1车场服务岗1.3.4.1.1车场服务岗岗位职责1)维护停车区的正常停车秩序;2)引导客户车辆停放,同时车辆停放有序;3)当车辆挺稳时,上前开车门并问好;同时提醒客户锁好车门;4)视情况主动为客户提供服务;5)待车辆停放完好后,仔细检查车身情况请客户签字确认;1.3.4.1.2阶段工作及服务流程班前阶段1)自检仪容仪表2)检查周边及案场区设备、消防器材是否良好,如出现异常现象立即报告或报修3)检查停车场车位是否充足,如有异常及时上报上级领导班中工作程序服务流程行为规范1.敬礼2.指引停车3.迎客问好4.目送阶段工作及服务流程班中工作程序工作要求注意事项1)岗位应表现良好的职业形象时刻注意自身的表现,用BI规范严格要求自己2)安全员向客户敬礼,开车门,检查车辆情况并登记,用对讲系统告知销售大厅迎宾,待客人准备离开目送客人离开;迎送引导敬为问指引销售检查车为引敬下班程序1)检查使用的工具情况,异常情况及时记录并报告上级领导;2)参加班后总结会;3)统计访客量;4)积极配合销售人员的接待工作,如果下班时间已经到,必须待客人离开后下班;1.3.4.2展示区礼宾岗1.3.4.2.1展示区礼宾岗岗位职责1)对过往的客户行标准的军礼,目视;2)与下一交接岗保持信息联系,及时将信息告知下一岗位,让其做好接待工作;3)热情礼貌的回答客户的提问,并做正确的指引;4)注视岗位周边情况,发现异常及时上报上级领导;1.3.4.2.2展示区礼宾岗工作及服务流程阶段工作及服务流程班前阶段1)自检仪容仪表2)检查周边及案场区设备、消防器材是否良好,如出现异常现象立即报告或报修班中工作程序服务流程敬礼问指引样板敬礼目送行为规范1.迎接客户2.指引客户3.为客户提供帮助4.目送客户工作要求注意事项1)礼宾岗必须掌握样板房户型、面积、朝向、在售金额、物业服务管理费用等客户比较关注的话题;2)礼宾岗上班后必须检查样板房的整体情况,如果发现问题必须及时上报并协助销售进行处理;3)视线范围内见有客户参观时,远处目视,待客户行进1.5米的距离时,敬军礼并主动向客户微笑问好,“欢迎您来参观样板房,这边请,手势指引样板房方向”;阶段工作及服务流程班中工作程序工作要求注意事项4)参观期间,礼宾岗需注意背包或穿大衣等可以重点人员进行关注,避免样板房的物品丢失,当巡检时发现有物品丢失及时上报上级领导,对参观的可疑人员进行询问,根据销售部的意见决定是否报警;5)样板房开放时间,在未经销售、项目部允许而进行拍照、摄像等行为劝阻,禁止任何人员挪动展示物品;6)样板房开放时礼宾岗要关注老人、小孩、孕妇及行动不便的人群,对在参观过程中出现的意外及物品损坏必须及时上报上级领导,根据销售部的意见进行处理并做好登记;7)样板房开放期间礼宾岗要礼貌准确的回答客户的问题,对不能回答的问题需引导给销售人员由其进行解答,严禁用含糊不清或拒绝来回答;8)留意客户是否离开样板房,通知电瓶车司机来接客户;9)当客户参观完毕离开样板房,待客户1.5米距离时微笑敬礼目送客户,手势指向出门的方向,若电瓶车未到,向客户致歉并说明电瓶车马上就到;10)每天下班要对样板房物品进行检查并做好登记,如出现丢失或损坏须向上级领导呈报,根据销售部意见进行处理并做好记录;11)礼宾岗下班后要关闭样板房的水源、电源及监控系统并与晚班人员做好交接;12)对于特殊天气,样板房礼宾岗要检查周边环境,以防不则;下班程序1)检查使用的工具情况,异常情况及时记录并报告上级领导;2)参加班后总结会;3)统计访客量;4)积极配合销售人员的接待工作,如果下班时间已经到,必须待客人离开后下班;1.3.4.3电瓶车服务岗1.3.4.3.1电瓶车服务岗岗位职责1)严格按照规定的路线及线路行驶,将客人送到指定地点;2)正确执行驾驶操作流程,确保车行安全;3)了解开发建设项目的基本情况并使用统一说辞,在允许的情况下礼貌回答客户问题;4)车辆停放时及时对车辆进行清洁,确保车辆干净;5)负责车辆的检查;6)对车辆实施责任化管理,未经允许任何人不得驾驶;7)不允许非客户人员乘坐电瓶车;8)做好电瓶车的交接工作1.3.4.3.2电瓶车服务岗工作及服务流程阶段工作及服务流程班前阶段1)自检仪容仪表2)检查电瓶车运行状态,如发现问题立即上报上级领导进行维修并做好记录班中工作程序服务流程行为规范1)迎接客户上车2)转弯、减速、避让提示客户3)下车提示客户小心工作要求注意事项1)电瓶车驾驶员载客至样板房过程中禁止鸣笛、超速、遇车避让;2)客户上车时应主动问好,欢迎您来到XX项目,车辆行驶时应提示客户坐稳扶好,到达目的地时,驾驶员提示客户样板房已经到达请小心下车,客户离开电瓶车时应说:欢迎下次乘坐,谢谢再见,问指引车辆起车辆行驶下请慢走;3)带客户下车时应检查车上是否有遗留物品,并提示客户随身带好物品;4)电瓶车必须严格按照规定路线行驶;5)做好行车记录;下班程序1)待客户全部离开后将电瓶车开至指定位置,并将车辆进行清洁及充电;2)整理客户意见,参加班后会;3)积极配合销售人员的接待工作,如果下班时间已经到,必须待客人离开后下班;1.3.5样板房服务岗1.3.5.1样板房讲解岗岗位标准1.3.5.1.1样板房讲解岗岗位职责1)负责来访样板房客户的全程接待与讲解;2)协助、配合置业顾问介绍;3)客户离开后,样板房零星保洁的处理;4)收集客户意见、建议及现场问题点的填写(样板房日常庶务)反馈单,下班后递交案场负责人;1.3.5.1.2样板房讲解刚工作及服务流程阶段工作及服务流程班前阶1)自检仪容仪表,以饱满的工作状态进入工段作;2)检查样板房设备设施运行情况,如有异常及时上报并做好登记;3)检查样板房保洁情况及空调开启情况;设备设施班中工作程序服务流程行为规范1)站立微笑自然2)递送鞋套3)热情大方、细致讲解4)温馨道别保持整洁工作要求注意事项1)每日对接样板房设备清单,检查空调开启及保洁状态;2)站在样板房或电梯口,笑意盈盈接待客户;3)顾客出现时,身体成30度角鞠躬“欢迎光顾XX样板房”4)引领入座并双手递上鞋套,双手递上时不宜过高,与客人坐下时的膝盖同高;5)与客户交谈时声音要足,吐字清晰避迎客,引导客协助置向客户免重复;6)专注你接待的客户,勿去应其他客户,以示尊重,对其他客户微笑点头以示回应;7)若无销售人员带领的客户,要主动介绍房子的户型及基本信息,谈到房子的价位时请客户直接与销售人员联系不要直接做回答;8)参加样板房时,未经销售或其他人员允许谢绝拍照及录像,谢绝动用样板房物品及附属设施,对客遗失物品做好登记并上报上级领导;9)时刻注意进入样板房的客户群体,特别是小孩,要处处表达殷勤的关心,以示待客之道;10)时刻留意客户的谈话,记下客户对样板房的关注点和相关信息;11)送别,引领客户入座示意脱下鞋套双手承接,客户起身离去时,鞠躬说感谢您参观样板房,并目送客户离开;下班程序1)检查样板房设备设施是否处于良好的运营状态,如出现异常及时维修;2)需对接样板房物品清单;3)整理客户意见,参加班后会;4)积极配合销售人员的接待工作,如果下班时间已经到,必须待客人离开后下班;1.3.5.2样板房服务岗岗位标准(参见销售大厅服务岗岗位标准)1.3.6案场服务岗管理要求培训及例会岗前培训BI规范及楼盘基本情况在岗培训每月至少一次1)公司企业文化2)客户服务技巧3)客户心理培训4)突发事件处理5)营销知识培训6)职业安全7)7S现场管理例会日会:每日参加案场管理岗组织的总结会并及时接收案场信息周会:每周参加管理岗组织的服务类业务点评会客户信息收集反馈每日汇总客户信息反馈到案场管理岗样板房客户车场岗客户监督考核1)考核频次:至少每月一次;2)考核人:案场管理岗;3)每月汇总客户信息反馈表,依据上级检查及客户满意度调查情况进行绩效加减;4)由案场负责人直接考核;5)连续两个月考核不合格者直接辞退1.4案场基础作业岗1.4.1案场基础作业岗任职资格岗位类型岗位名称任职资格基础作业岗安全岗基本要求:1)男性:身高1.80米以上;2)年龄:(18-30)岁;3)普通话标准;4)学历:高中以上;技能要求:1)熟悉项目的基本情况2)具备过硬的军事素质素质要求:1)性格:开朗、主动服务意识强有亲和力;2)从业经历:具有同岗位经验半年以上案场保洁岗及绿化养护岗基本要求:1)男女不限;2)年龄30岁以下3)学历:初中以上技能要求“案场保洁岗:熟知药剂使用及工具使用案场绿化养护岗:熟知树木习性及绿化养护知识素质要求:具有亲和力,对保洁及绿化工作有认同感案场技术保障岗基本要求:男性五官端正学历:中专(机电一体化)技能要求:1)具有水或电及空调证书;2)熟悉各岗位操作工具的使用;3)同岗工作一年以上素质要求:踏实肯干,具有亲和力及主动服务意识1.4.2案场基础作业岗通用行为规范通用规范 参照标准君正物业员工BI 规范手册1.4.3安全岗岗位标准1.4.3.1安全岗岗位职责1)负责销售案场管理服务区域的安全巡视工作,维持正常秩序;2)监督工作区域内各岗位工作状态及现场情况及时反馈信息;3)发现和制止各种违规和违章行为,对可疑人员要礼貌的盘问和跟踪察看;4)谢绝和制止未经许可的各类拍照、摆放广告行为;1.4.3.2安全岗作业要求1)按照巡视路线巡视签到检查重点部位;2)遇见客户要站立、微笑、敬礼,礼貌的回答客户的提问并正确引导;3)人过地净,协助案场保洁人员做好案场的环境维护;4)在每一巡视期内检查设备设施运行状态并做好记录;5)协助做好参观人员的车辆引导、指引和执勤工作;6)积极协助其他岗位工作,依据指令进行协助;1.4.4保洁岗岗位标准1.4.4.1保洁岗岗位职责1)负责案场办公区域、样板房及饰品的清洁工作;2)负责案场外围的清洁工作;3)负责案场垃圾的处理;4)对案场杂志等资料及时归位;1.4.4.2保洁岗作业要求1)每天提前半小时上岗,对案场玻璃、地面等进行全方位清洁;2)卫生间每十分钟进行一次巡视性清洁;3)阴雨天提前关闭门窗;4)掌握清洁器具的使用;5)熟知清洁药剂的配比及使用;1.4.5绿化岗岗位标准1.4.5.1绿化岗岗位职责1)负责管理区域内一切绿化的养护;2)确保绿化的正常存活率;3)对绿植进行修剪及消杀;1.4.6案场技术岗岗位标准1.4.6.1案场技术岗岗位职责1)全面负责案场区域内设备设施的维护、维修及保养;2)协助管理岗完成重大接待工作案场的布置;3)现场安全的整体把控;1.4.6.2案场技术岗岗位要求1)每日案场开放前对辖区设备设施进行检查,保障现场零事故;2)每日班后对设备设施进行检查保障正常运行并做好相关记录;3)报修后5分钟赶到现场;4)接到异常天气信息,对案场设备进行安全隐患排除;1.4.7案场基础作业岗岗位要求培训及例会岗前培训BI规范及楼盘基本情况在岗培训每月至少一次1)公司企业文化2)客户服务技巧3)客户心理培训4)突发事件处理5)营销知识培训6)职业安全7)7S现场管理例会日会:每日参加案场管理岗组织的总结会并及时接收案场信息周会:每周参加管理岗组织的服务类业务点评会客户信息收集反馈每日汇总客户信息反馈到案场管理岗监督考核1)考核频次:至少每月一次;2)考核人:案场管理岗;3)每月汇总客户信息反馈表,依据上级检查及样板房客户车场岗客户客户满意度调查情况进行绩效加减;4)由案场负责人直接考核;5)连续两个月考核不合格者直接辞退2服务创新案例项目推荐亮点服务为客户爱车提供遮阳服务服务员面向客户时刻关注客户上午11点给客户送上点心,关怀到心2服务创新案例项目推荐亮点服务夏日毛巾送清凉,冬日毛巾暖人心洗手间提供百宝箱样板房门口提供卷尺待客户使用摆件销售大销售大标准摆布置整齐规范布置整齐规范水中花、烟缸、百宝箱、项目推介书茶几物品、花、烟缸水中花时尚周围用木桩装垃圾桶装饰(石子边缘放置一枚花卉)垃圾桶上方加印LOGO整齐的伞架样板房没有样板房门口销售大厅设梯所设的温馨字画套分门别类摆放娱乐实施(桌球等)大学生创新训练项目研究报告项目名称:氧化石墨烯和磁性氧化石墨烯的制备及其吸附性的研究项目类型:一般项目项目年度:2014年项目负责人:李柯学号:32012080015负责人院(系):安全与环境工程学院环境工程系专业(方向):环境工程项目组成员:杨梦凡、杨舒、卢光远指导教师:任冬梅教务处制二〇一五年摘要石墨烯是由单层碳原子排列组合而成,呈六边形网状结构,因其特殊的二维结构表现出许多优异的性质。

相关文档
最新文档
