低压电力电缆截面积选择

合集下载

五芯低压电缆截面积

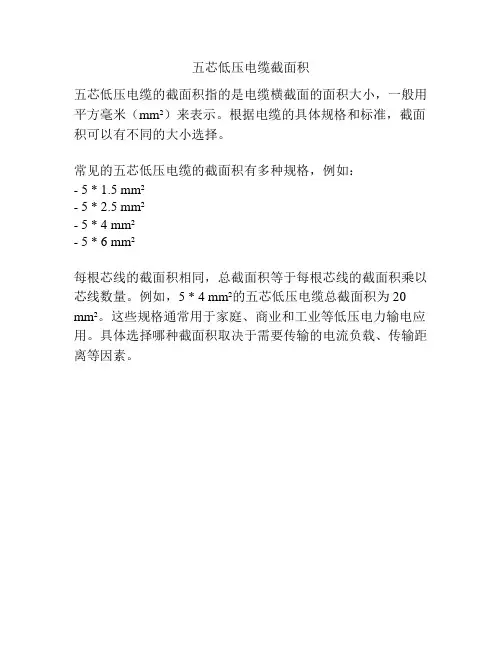

五芯低压电缆截面积
五芯低压电缆的截面积指的是电缆横截面的面积大小，一般用平方毫米（mm²）来表示。

根据电缆的具体规格和标准，截面积可以有不同的大小选择。

常见的五芯低压电缆的截面积有多种规格，例如：
- 5 * 1.5 mm²
- 5 * 2.5 mm²
- 5 * 4 mm²
- 5 * 6 mm²
每根芯线的截面积相同，总截面积等于每根芯线的截面积乘以芯线数量。

例如，5 * 4 mm²的五芯低压电缆总截面积为20 mm²。

这些规格通常用于家庭、商业和工业等低压电力输电应用。

具体选择哪种截面积取决于需要传输的电流负载、传输距离等因素。

电缆截面的计算选型及口诀

56
70 85.75 105
147
166.2 5
210
210
252
穿4根电流 5.4 8.1 13.5 19.2 25.2 36 48 60 73.5 90 126 142.5 180 180 216
铜线
截面当量mm² 1 1 1.5 2.5 4 6- 10 16 25 35 50 70 95 120 150
标准
倍数
9 9 9 8 7 6 5 4 3.5 3 3 2.5 2.5 2 2
安全电流（A）
9 13.5 22.5 32
42
60
80 100 122.5 150 210 237.5 300 300 360
大于25℃
倍数
8.1 8.1 8.1 7.2 6.3 5.4 4.5 3.6 3.15 2.7 2.7 2.25 2.25 1.8 1.8
-
根据实际经验，具体选择方法如下：
①选择架空线：
1）当L≤2KM时，可按照正常发热条件选择，再校验机械强度和电压损失。
2）当L＞2KM时，可按照电压损失选择，再校验正常发热条件和机械强度。
-
②选择10KV及以下的电缆线时：可按照正常发热条件选择，再校验电压损失和热稳定最小允许截面。
③选择长距离大电流线路或35KV及以上的线路时：应按照经济电流密度确定经济截面，再校验其它条件。
安全电流（A）
8.1 12.15 20.25 28.8 37.8
54
72
90
110.2 5
135
189
213.7 5
270
270
324
穿2根倍数 7.2 7.2 7.2 6.4 5.6 4.8 4 3.2 2.8 2.4 2.4 2 2 1.6 1.6

电线电缆规格选用参考表

电线电缆规格选用参考表一. 确定电线电缆的使用规格 (导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：说明：1.同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

2.本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应×1/3。

3.当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。

4.本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。

5以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

二、电线电缆的使用特性产品使用特性详见具体产品目录三、电线电缆的运输和保管⒈运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时 (一般为5℃左右及以下),扔、摔电缆将有可能导致绝缘、护套开裂。

⒉尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。

⒊吊装包装件时，严禁几盘同时吊装。

在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。

⒋电缆严禁与酸、碱及矿物油类接触,要与这些有腐蚀性的物质隔离存放.贮存电缆的库房内不得有破坏绝缘及腐蚀金属的有害气体存在。

⒌电缆在保管期间，应定期滚动(夏季3个月一次，其他季节可酌情延期)。

导线截面积的选择和电缆的铺设方法

导线截面积的选择和电缆的铺设方法一导线截面积的选择输电线路导线截面积的选择对电网的技术经济性能有很大的影响，导线截面的选择首先满足最基本的技术要求，如不发生电晕，保证一定的机械强度，满足热稳定条件，电压损耗不超过容许值。

其次，还要考虑经济方面的问题，如截面的选择不应使功率损失过大，不应使投资过大以及降低有色金属的消耗等等。

因而导线截面积的选择不是一个孤立的问题，需要在设计时从各个方面去综合考虑，通过方案比较找出最优的方案。

1.1导线截面选择的技术条件选择导线的技术条件是指电晕放电，机械强度，发热温度及容许电压损耗等条件。

高压输电线路产生的电晕会引起电能损耗和无线电干扰，为了避免电晕的发生，导线的外径不能过小，根据理论分析及试验所得的结果，各级电压下的按电晕条件所规定的导线最小外径如下表所示：架空线路的导线在运行时要承受各种机械负载，如导线的自重，风压，冰重等，此外，还要有具有适应外界偶然负载的过载能力，这就要求导线截面不能过小，否则就难以保证应有的机械强度。

架空线路根据其重要程度一般可分为三个等级，通常35KV以上线路为I类线路，1~35KV 为II类线路，1KV以下为III类线路。

电流通过到现实，在导线上的电阻会缠身有功功率损耗，导线的有功功率损耗将转换为热能使导线的温度上升。

当损耗的热能与周围发散的热能相等时，温升达到稳定值。

在一定的容许条件下，各种型号的导线容许通过的电流时不同的。

总所周知，当线路上输送的功率一定时，导线截面积小则线路的电阻，电抗愈大，从而线路的电压损耗也愈大，电压损耗过大会给调压带来困难。

为了保证电压损耗在容许范围之内，通常可按容许电压损耗选择导线截面，这一点对地方电网尤为重要。

1.2导线截面积选择的经济条件为了节约投资降低线路的造价及折旧维修费用，导线截面应愈小愈好。

但当导线截面愈小时，在输送功率相同的条件下又会使电能损耗增大，从而增加发电厂的投资，燃料消耗以及整个系统的运行费用支出。

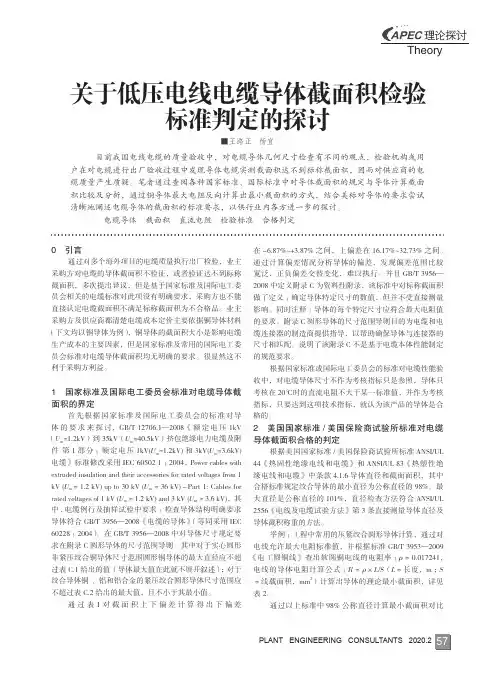

关于低压电线电缆导体截面积检验标准判定的探讨

70
9.3
95
11.0
120
12.3
150
13.7
185
15.3
240
17.6
300
19.7
400
22.3
500
25.3
630
28.7
换算最小截面积 / mm2
10.18 16.62 24.63 34.21 46.56 67.93 95.03 118.82 147.41 183.85 243.28 304.80 390.56 502.71 646.91
通过表1对截面积上下偏差计算得出下偏差
在 -6.87%~+3.87% 之间，上偏差在 16.17%~32.73% 之间。通过计算偏差情况分析导体的偏差，发现偏差范围比较宽泛，正负偏差交替变化，难以执行。并且 GB/T 3956— 2008 中定义附录 C 为资料性附录，该标准中对标称截面积做了定义：确定导体特定尺寸的数值，但并不受直接测量影响。同时注释：导体的每个特定尺寸应符合最大电阻值的要求。附录 C 圆形导体的尺寸范围导则目的为电缆和电缆连接器的制造商提供指导，以帮助确保导体与连接器的尺寸相匹配。说明了该附录 C 不是基于电缆本体性能制定的规范要求。
-1.48
6.5
33.18
32.73
0.727
23.715
-5.14
-2.25
7.5
44.18
26.22
0.524
0 引言
通过对多个海外项目的电缆质量执行出厂检验，业主采购方对电缆的导体截面积不验证，或者验证达不到标称截面积，多次提出异议，但是基于国家标准及国际电工委员会相关的电缆标准对此项没有明确要求，采购方也不能直接认定电缆截面积不满足标称截面积为不合格品。业主采购方及供应商都清楚电缆成本定价主要依据铜导体材料（下文均以铜导体为例），铜导体的截面积大小是影响电缆生产成本的主要因素，但是国家标准及常用的国际电工委员会标准对电缆导体截面积均无明确的要求。很显然这不利于采购方利益。

浅析变压器低压出线电缆最小截面的确定

浅析变压器低压出线电缆最小截面的确定摘要：低压380V配电系统中，合理选择配电变压器低压侧出线电缆的最小截面，满足热稳定要求，使得出线电缆在变压器低压三相短路电流故障情况下，不至于因过流而损坏。

合理选择配电变压器出线电缆截面，防止选择过大，以取得良好的经济效益。

关键词：低压380V；配电变压器；电缆出线；电缆热稳定性一、引言在日常的电缆选用过程中，经常遇到如何更合理的选择变压器低压侧出线电缆截面的问题。

若已知负荷情况，按照发热条件选择电缆截面，可能会出现所选的电缆截面积过小问题。

《低压配电设计规范》GB50054-2011第3.2.2条选择导体截面中规定，导体应满足动稳定与热稳定的要求，《电力工程电缆设计标准》GB50217-2018，第3.6.7条，对非熔断器保护回路，应按满足短路热稳定条件确定电缆导体允许最小截面，并应按照本标准附录 E 的规定计算，并且该公式与《工业与民用供配电设计手册》第四版，11.2.3.2中公式11.2-4原理一致。

附录E中，按短路热稳定条件计算电缆导体允许最小截面的方法，E.1固体绝缘电缆导体允许最小截面，E.1.1电缆导体允许最小截面应按公式：（1）式中：S：电缆导体截面（mm²）C：计算系数；取决于导体材料的电阻率、温度系数和热容量以及短路时初始和最终温度。

Q：短路电流的热效应（KA²•S）按照上述规范的规定，选择变压器出线电缆除考虑负荷情况，还要满足短路热稳定的要求，并列出了计算热稳定的公式，需要说明的是，此公式适用于短路持续时间不超过5s的短路，而对于持续时间小于0.1s的短路，应该计入短路电流非周期分量对热作用的影响。

二、选择短路电流值配电变压器的低压侧母线短路故障时，故障电流并未流过低压侧电缆，但对于长度小于200m的低压电缆，仍然可以按照短路电流发生在首端进行热稳定选择校验，短路点选择在电缆的首端，通过电缆回路电流达最大值。

1、短路电流计算：短路前三相系统是正常运行情况下的接线方式，不考虑仅在切换过程中短时出线的接线方式。

低压配电电缆最小截面积选择

低压配电电缆最小截面积选择摘要：针对采用断路器作为保护电器，根据过负荷保护及热稳定要求，给出最小的电缆截面要求。

推论低压配电屏馈电回路电缆截面积根据过负荷选择后，可忽略其短路热稳定的校验要求。

关键词：低压配电；短路；电缆；热稳定；截面积；短路电流；允通能量；非周期分量。

引言：在电气线路故障情况下，为防止因间接接触带电体而导致人身电击和导致过热造成损坏，甚至导致电气火灾，低压配电线路应按GB 50054-2011《低压配电设计规范》的要求装设过负荷保护、短路保护和故障保护（间接接触防护），用以分断故障电流或发出故障报警信号，合理选择导体截面积方可使保护电器可靠动作，配电线路发生短路故障时，在保护电器动作之前，由于短路电流热效应的作用，导体温度会急剧上升，从而可能使导体绝缘破坏，根据GB 50054-2011 《低压配电设计规范》第6.2.1条〝配电线路的短路保护电器，应在短路电流对导体和连接处产生的热作用和机械作用造成危害之前切断电源”之要求，即短路时导体须满足热稳定和动稳定校验。

对于电缆而言因其为柔性，只需满足热稳定要求，无需校验其动稳定。

1、过载保护1）根据《低压配电设计规范》GB 50054-2011过载保护电器的动作特性应满足下列公式的要求：IB ≤In≤IZ； I2≤1.45IZ式中：IB–回路计算电流，A；In–熔断器熔体额定电流或断路器额定电流或整定电流，A；IZ–导体允许持续载流量，A；I2–保证保护电器可靠动作的电流（A）。

当保护电器为断路器时，I2为约定时间内的约定动作电流，当保护电器为熔断器时候，I2为约定时间内的约定熔断电流。

低压过载保护很少采用熔断器，故本文仅讨论保护电器为断路器时候的电缆截面积选择，根据《低压开关设备和控制设备：断路器》GB14048.2-2008可得I2=1.3Iset1；只要满足Iset1≤IZ就满足I2≤1.45IZ即可得过载保护整定要求：IB≤Iset1≤IZ（Iset1为断路器长延时过电流整定值）即要求导体允许持续载流量大于等于断路器长延时过电流整定值，厂用电力电缆为VV、VLV、YJV、YJLV等，根据19DX101-1-建筑电气常用数据，表6.9，VV、VLV三芯电力电缆的持续载流量（A）：表6.10，YJV、YJLV三芯电力电缆的持续载流量（A）根据表6.9，表6.10对比可选用同等载流量VV、VLV需要比YJV、YJLV大一级截面，低压配电电缆选用YJV经济性优于VV，铝导体的载流量，机械特性较差于铜导体，更重要的是铜的抗腐蚀能力强于铝，故一般电器的接线柱均为铜导体，采用铝电缆相接，就要做铜铝过渡，而铜铝过渡比较薄，容易开裂，一些特殊场所（如防爆区）规范要求使用铜芯等，故低压电缆一般采用铜导体，故下文以YJV电缆作为分析对象。

低压电缆敷设和电缆头制作的要求

低压电缆敷设和电缆头制作的要求1 农村低压电力电缆选用要求1.1 一般采用聚氯乙烯绝缘电缆或交联聚乙烯绝缘电缆;1.2在有可能遭受损伤的场所，应采用有外护层的铠装电缆;在有可能发生位移的土壤中(沼泽地、流沙、回填土等)敷设电缆时，应采用钢丝铠装电缆;1.3电缆截面的选择，一般按电缆长期允许载流量和允许电压损耗确定，并考虑环境温度变化、土壤热阻率等影响，以满足最大工作电流作用下的缆芯温度不超过按电缆使用寿命确定的允许值。

聚氯乙烯电缆允许载流量及持续工作的缆芯。

工作温度见表171.4农村三相四线制低压供电系统的电力电缆应选用四芯电缆。

2 电缆路径2.1敷设电缆应选择不易遭受各种损坏的路径a)应使电缆不易受到机械、振动、化学、水锈蚀、热影响、白蚁、鼠害等各种损伤。

b)便于维护。

c)避开规划中的施工用地或建设用地。

d)电缆路径较短。

表17 聚氯乙烯绝缘电缆允许持续载流量(建议性基础值)注:1.表中系铝芯电缆数值，铜芯电缆的允许持续载流量可以乘以1.292.直埋敷设土壤热阻系数不小于1.2。

3 电缆敷设3.1 敷设电缆前，应检查电缆表面有无机械损伤;并用lkV兆欧表遥测绝缘，绝缘电阻一般不低于10Mn。

3.2 敷设电缆时应符合的要求a)直埋电缆的深度不应小于0.7m，穿越农田时不应小于1m。

直埋电缆的沟底应无硬质杂物，沟底铺100mm厚的细土或黄砂，电缆敷设时应留全长0.5%,1%的裕度，敷设后再加盖100mm的细土或黄砂，然后用水泥盖板保护，其覆盖宽度应超过电缆两侧各501Tlm，也可用砖块替代水泥盖板。

b)电缆穿越道路及建筑物或引出地面高度在2m以下的部分，均应穿钢管保护。

保护管长度在30m以下者，内径不应小于电缆外径的1.5倍，超过30m以上者不应小于2.5倍，两端管口应做成喇叭形，管内壁应光滑无毛刺，钢管外面应涂防腐漆。

电缆引入及引出电缆沟、建筑物及穿入保护管时，出人口和管口应封闭。

c)交流四芯电缆穿入钢管或硬质塑料管时，每根电缆穿一根管子。

输电导线截面的选择

输电导线截面的选择1.1 为了保证供电安全，可靠，经济合理和供电质量的要求，必须正确合理地选择输电导线的型号和截面。

根据所处的电压等级和使用环境要按以下原则确定：1.1.1.按长时允许电流选择导线的截面1.1.2.按允许电压损失选择导线的截面1.1.3.按经济电流密度选择导线的截面1.1.4.按机械强度选择导线的截面1.1.5.按短路时的热稳定条件选择导线的截面1.2 各种导线截面的选择条件1.2.1.高压架空导线因受自然条件的影响很大，机械强度必须满足要求，但散热条件好，允许温度高，可根据线路的长短和通过电流的大小，按允许电压损失和长时允许电流来选择。

1.2.2.高压电缆机械强度较高，但散热条件差，所以必须考虑短路时的热稳定性。

1.2.3.低压导线和电缆，对负荷电流大，线路长的干线，应按正常时的允许电压损失初选其截面。

对经常移动的橡套电缆，应按机械强度初选。

对负荷电流较大，但线路较短的按长时允许电流初选。

初选的电缆截面还应按其它条件校验。

总之，在选择导线时，应在诸多的选择条件中，确定一个有可能选择出最大截面的条件首先进行初选，再按其它条件校验，这样可使计算简便，避免返工。

由于计算导线截面载流量需要条件较多，算起来比较麻烦，在实际工作中很不实用，在要求不太高的场合，一般用图表法就能满足。

使用图表法需要注意系数的调整。

以下是在工作中采集常用的一些数据，供参考使用。

2.1 长时允许电流选择导线的截面2.1.1.导线的长时允许电流应不小于实际流过导线的最大长时工作电流。

架空裸绞线载流量环境温度变化时载流量的校正系数注：一般导线载流量都是按25度，要根据环境温度具体调整交联聚乙烯绝缘电缆最高允许工作温度90度环境温度25度矿用橡套软电缆载流量3.1 线路电压损失选择导线的截面送配电线路设计规程规定：电力网络中电压损失允许值，高压配电线路5﹪，低压配电线路4﹪。

380V架空线路单位负荷矩时电压损失百分数﹪/KW-KM导线型号功率因数0.7 0.75 0.8 0.85 0.9 0.96 1.0LJ-16 1.624 1.59 1.56 1.532 1.49 1.45 1.3725 1.13 1.097 1.064 1.034 1.0 0.965 0.88735 0.875 0.833 0.812 0.781 0.75 0.731 0.63750 0.671 0.64 0.611 0.582 0.551 0.517 0.44370 0.539 0.509 0.48 0.452 0.424 0.39 0.31895 0.45 0.42 0.392 0.365 0.337 0.304 0.235120 0.396 0.367 0.34 0.314 0.286 0.254 0.183150 0.349 0.321 0.295 0.269 0.242 0.211 0.145185 0.316 0.289 0.264 0.238 0.212 0.182 0.118 6KV架空线路单位负荷矩时电压损失百分数﹪/KW-KM导线型号功率因数0.8 0.85 0.9 0.95 0.98 1.00LJ-16 6.30 6.16 6.01 5.85 5.71 5.5025 4.35 4.21 4.07 3.90 3.77 3.5635 3.35 3.21 3.07 2.90 2.77 2.5650 2.57 2.43 2.29 2.13 1.99 1.7870 2.07 1.93 1.79 1.63 1.49 1.2695 1.74 1.60 1.46 1.29 1.16 0.95120 1.54 1.41 1.26 1.10 0.97 0.75150 1.38 1.24 1.10 0.93 0.80 0.58185 1.26 1.15 0.98 0.82 0.69 0.47 10KV架空线路单位负荷矩时电压损失百分数﹪/KW-KM导线型号功率因数0.8 0.85 0.9 0.95 0.98 1.0LJ-16 2.265 2.216 2.164 2.105 2.057 1.984 25 1.565 1.516 1.464 1.405 1.357 1.256 35 1.205 1.158 1.104 1.045 0.997 0.923 50 0.925 0.876 0.824 0.765 0.717 0.645 70 0.745 0.696 0.644 0.585 0.537 0.452120 0.556 0.506 0.454 0.395 0.347 0.276150 0.495 0.446 0.394 0.335 0.287 0.215185 0.455 0.406 0.354 0.295 0.247 0.178240 0.417 0.368 0.316 0.257 0.209 0.132110KV三相架空线路单位负荷矩时电压损失百分数（%/100MW·km）660V铜芯橡套软电缆每KW/KM负荷矩的电压损失﹪电缆芯线温度为65度380V铜芯橡套软电缆每KW/KM负荷矩的电压损失﹪功率因数电4 6 缆10截16 25面35 50积700.6 3.908 2.643 1.58 1.032 0.679 0.504 0.385 0.290.65 3.891 2.633 1.571 1.022 0.67 0.495 0.377 0.2820.7 3.88 2.623 1.561 1.013 0.661 0.486 0.368 0.2740.75 3.871 2.614 1.552 1.004 0.652 0.478 0.359 0.2660.8 3.862 2.605 1.544 0.996 0.644 0.47 0.353 0.2590.85 3.852 2.596 1.535 0.988 0.636 0.463 0.345 0.2510.9 3.843 2.587 1.527 0.979 0.628 0.455 0.337 0.245电缆芯线温度为65度660V铠装电缆每KW/KM负荷矩的电压损失﹪电缆芯线温度为65度380V铠装电缆每KW/KM负荷矩的电压损失﹪电缆芯线温度为65度4。

电缆的选择

电缆的选择应考虑的因素和条件很多，这么大的事，一定要找一个正规的设计院进行正规设计，并按设计进行严格施工，才能保证安全。

这里给你一个简单示例，严格地说不是很正规。

1、根据负荷电流初步选择电缆截面：对10KV线路，10000KV A容量对应的额定电流是：Ie=Se/(1.732*Ue)=10000/(1.732*10.5)=550A；查表，10KV150平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为325A，10KV240平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为395A，若选铜芯电缆截流量增加1.3倍；若想达到550A的截流量，需要双根10KV185平方毫米的交联聚乙烯绝缘铝芯电缆或双根10KV240平方毫米的交联聚乙烯绝缘铝芯电缆，根据铜价现在比较贵的现实，建议选用铝芯电缆；又根据规程的规定，电缆故障后修复时间比较长，对重要场合应考虑全负荷备用，即应选择4根电缆并列运行，本人认为，当有投资能力时，应按规程执行，当资金不足时，若该开闭站是双电源供电，则可以不考虑备用，若该开闭站是单电源供电，负荷也不太重要时，则可以选用三根电缆，并列运行，平时使负荷率不高，减少线损，提高电压质量，遇有一根电缆故障时（一般情况下不会二条电缆同时损坏），停运一根电缆也能保障正常供电。

2、校验导线在使用场地的热稳定性，保证短路事故状态下电缆不致损坏。

这需要上级电缆的参数，计算出短路电流后进行计算，一般来说，10KV的短路电流应小于31.5KA，选双185平方毫米电缆或双240平方毫米电缆应没有问题。

3、校验导线的电压降。

1.常规做法目前，在工业和民用建筑的电气设计中，通常按最大负载电流Imax来选择电缆截面，即按电缆发热的允许电流Ial来选定。

由于电缆的价格较贵，一般在考虑适当的发展余地后，选定一个允许电流大于最大负载电流的电缆截面，至多加留一挡的余地。

例如，某一干线最大负载电流Imax=100A，按常规的做法，选择电缆截面 Sal=25mm2(假定埋地敷设)，其允许电流Ial=110A。

关于电缆导体“标称截面积”的解释与分析

关于电缆导体“标称截面积”的解释与分析原创2017-06-02谢志国吴长顺CQC产品四部针对近来有关企业用户及检测机构对电缆导体标称截面积的检测存在一定误解，本线缆工作组与行业专家共同撰写此文《关于电缆导体“标称截面积”的解释与分析》，结合相关产品标准及规范要求，对电缆导体截面的概念、理解及考核等方面进行详细阐述，希望有助各方正确理解标称截面积，减少误解及误判，并科学准确地运用电阻法来考核导体截面积。

注：该文已为《质量与认证》杂志接收，将于近期刊发，欢迎关注和订阅。

关于电缆导体“标称截面积”的解释与分析Interpretation and A nalysis of t h e"Nominal cross-sectional area of conductor"of C able C onductor作者：谢志国吴长顺单位：中国质量认证中心国际大电网中国国家电缆研究委员会1.引言电线电缆是用于传输电力、传递信息和实现电磁能量转换的一大类电工产品，广泛地应用于电力电网、建筑工程、轨道交通、工矿企业、数据通讯、电子电器、电气装备和汽车船舶等各个领域，被喻为国民经济的“血管”与“神经”。

其产品质量的优劣与成套整机设备及电力系统的安全稳定运行密切相关。

随着社会各方对线缆质量安全的日益重视，有关线缆的采购方、监理方和监管方等加强对其产品的抽检及质量管控，特别是作为电气性能核心指标之一的导体电阻。

然而，近期中国质量认证中心(C Q C )接收到一些线缆企业和用户有关电缆标称截面积检测的疑问咨询。

部分用户和检测机构在电缆标称截面积测量的理解上存在一些误区，将标称截面积理解为标准规定的截面积，采用几何法测量导体的实际横截面积并依此进行判定，导致部分符合产品标准要求的电线电缆在交货抽检时被判定不合格。

例如用于电器电源线的普通聚氯乙烯软线60227 I E C 53(R V V ) 300/500V3X 0.75产品，标称截面积为0.75 m m 2，实测截面积为0.72 m m 2,比标称横截面小了0.03 m m 2，即使其导体电阻符合标称截面积为0.75 m m 2的产品标准要求，仍被误判为不合格产品，最终在线缆及整机产品的销售和验收上，给企业和用户方均带来困扰和不良影响。

常用电缆截面积和载流量对照表

常用电缆截面积和载流量对照表随着工业化的发展，电力电缆成为主要的电缆传输载体，联络供电点(变电所或配电箱)与用电设备之间的桥梁，选择合适的电缆是保证负载可靠运行的重要环节。

下面就来介绍下电缆规格型号，以及电缆截面积与载流量对照表。

一、电缆规格型号分类一览表电缆规格型号分类一览表二、电缆截面积和载流量对照表电缆截面积和载流量对照表（一）三、铜缆、VV 电缆、YJV电缆截面积和载流量对照表铜缆、VV电缆、YJV 电缆截面积和载流量对照表（二）四、注意事项：若选择电线电缆的截面积过小而负荷电流超载运行时，则会引起电线电缆表面温升加快，使绝缘层过热，导致事故的发生。

若选择电线电缆的截面积过大，则会造成浪费，使投资增加，因此正确选择电缆载面积显得尤为重要。

电缆截面的计算

1、电缆截面选择电力电缆平均每公里、每平方毫米的电阻为18欧姆，电力电缆上的电压降不得超过5%，即不得超过10V。

可根据公式：10≥(P/U)*2*18*L/S其中:S表示电力电缆的横截面积,P表示外场子设备的功率,U表示电压,L表示距离。

2、设备用电估算根据国家电缆生产标准，电缆的电阻率应为：18Ω/Km·mm2。

使用VV22-2×Xmm2电缆Km回路阻抗为：2×18/X设备的动态功耗为YW，工作电流为Y/220本设计中车辆监测器距收费站最远距离为ZKm，因此设备回路压降为：(Y/220)×Z×(2×18/X )回路压降小于5%，满足设备使用要求3、工程上常用的估算公式：KW×距离/360＝截面积电工必须要掌握的----电缆截面估算#1先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

这电流也称电动机的额定电流。

【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。

【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备，每千瓦的电流为1.5安。

电缆截面积计算

交流电力线指的是配电工程中的低压电力线。

一般选择的依据有以下四种：1) 按机械强度允许的导线最小截面选择2) 按允许温升来选择3) 按经济电流密度选择4) 按允许电压损失选择通信中常用的主要是低压动力线，因其负荷电流较大，一般应按照发热（温升）条件来选择。

因为如果不加限制的话，导线的绝缘就会随温度升高迅速老化和损坏，严重时会引发电气火灾。

对于220V单相交流电1： I＝P/220 〔P为所带设备功率〕2：电源线面积S＝I/2.5（mm2）对于380V三相交流电1：I=P/(380*Γ3*功率因数）2：相线截面积S相=I/2.5（mm2）3：零线截面积S零=1.7×S相绝缘导线载流量估算估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。

“条件有变加折算，高温九折铜升级”。

低压电力电缆规格型

低压电力电缆规格型This model paper was revised by the Standardization Office on December 10, 2020低压电力电缆规格型号1.电缆按电压等级分类电力电缆一般是按一定电压等级制造的，电压等级依次为0.5kV、1、3、6、10、20、35、60、110、220、330kV。

其中1kV电压等级电力电缆使用最多。

3～35kV 电压等级的电力电缆在大中型建筑内主要供电线路常有采用。

60～330kV 电压等级的电力电缆使用在不宜采用架空导线的送电线路以及过江、海底敷设等场合。

按电压粗分可分为低压电缆(小于1kV)和高压电缆(大于1kV)。

从施工技术要求、电缆接头、电缆终端头结构特征及运行维护等方面考虑，也分为低电压电力电缆、中电压电力电缆(1～10kV)、高电压电力电缆。

2.电缆按电线芯截面积分类电力电缆的导电芯线是按照一定等级的标称截面积制造的，便于制造和设计与施工选型。

我国电力电缆的标称截面积系列为2.5、4、6、10、16、25、35、50 、70、95、120、150、185、240、300、400、500、600mm2，共19种。

高压充油电缆标称截面积系列规格为100、240、400、600、700、845mm2共6种。

多芯电缆都是以其中截面最大的相线为准。

3.按导线芯数分类电力电缆导电芯线有1～5芯5种。

单芯电缆用于传送单相交流电、直流电及特殊场合（高压电机引出线）。

60kV及其以上电压等级的充油、充气高压电缆多为单芯。

二芯电缆多用于传送单相交流电或直流电。

三芯电缆用于三相交流电网中，广泛用于35kV以下的电缆线路。

四芯电缆用于低压配电线路、中性点接地的TT方式和TN-C方式供电系统。

五芯电缆用于低压配电线路、中性点接地的TN-S方式供电系统。

二芯和四芯都是低压1kV以下的电缆。

详细参数3.6/6kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）3.6/6kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）6/6kV.6/10kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）6/6kV.6/10kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）12/20kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）12/20kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）18/20kV.18/30kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）18/20kV.18/30kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）21/35kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）21/35kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）26/35kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）26/35kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆（YJV22 YJLV22 YJV23 YJLV23）。

电缆线径和截面积

电缆线径和截面积电缆是一种用于传输电力和信号的重要设备，在电气工程中起着至关重要的作用。

电缆线的径和截面积决定了电缆的传输能力和安全性能，是选购电缆时需要考虑的重要因素。

电缆线的径是指电缆的外径大小，一般以毫米作为单位来表示。

电缆线径的大小直接影响着电缆的重量、弯曲半径和散热能力。

一般情况下，电缆线径越大，电缆的传输能力就越强，能够传输更大的电流。

同时，大直径的电缆线也具有更好的散热能力，能够有效地保持电缆的正常工作温度，防止过热和损坏。

电缆线的截面积是指电缆横截面的面积大小，一般以平方毫米作为单位来表示。

电缆线截面积的大小直接决定了电缆的导电能力和传输容量。

截面积越大，电缆的导电能力越强，能够传输更大的电流。

在选购电缆时，根据需要传输的电流大小和传输距离来确定适合的截面积，以确保电缆能够正常传输电力或信号。

在实际工程应用中，选择合适的电缆线径和截面积非常重要。

如果选择的电缆线径过小，电缆的传输能力就会受限，无法满足工作要求，甚至可能发生过热现象，导致设备无法正常工作。

而如果选择的电缆线径过大，不仅增加了造价，还可能影响电缆的铺设和安装，增加了工作难度和成本。

为了准确选择合适的电缆线径和截面积，我们可以根据工程需求和规范要求进行计算和选择。

可以考虑传输功率、电流负载、电线长度等因素，结合电缆的导电能力、散热能力和成本等因素进行综合评估。

还可以参考相关的标准和规范，进行验算和对比，以确保选购的电缆线径和截面积符合要求，能够实现安全、高效的电力传输和信号传输。

综上所述，电缆线径和截面积的选择对于电缆的传输能力和安全性能至关重要。

只有在实际需求的基础上进行准确的计算和选择，才能选购合适的电缆，保证电力传输和信号传输的质量和稳定性。

因此，在选购电缆时，专业人员应该详细了解工程要求和规范要求，进行科学的计算和评估，以确保电缆线径和截面积选择的准确和合理。

这样，才能确保电缆在工程中发挥出最佳的功效和价值。

关于电缆导体“标称截面积”的解释与分析-《质量与认证》-2017-7（正文+目录）（1）

关于电缆导体“标称截⾯积”的解释与分析-《质量与认证》-2017-7（正⽂+⽬录）（1）72 《质量与认证》2017·7检测关于电缆导体“标称截⾯积”的解释与分析⽂／谢志国吴长顺[摘要] 针对近来有关企业、⽤户及检测机构对电缆导体标称截⾯积的检测存在⼀定误解，本⽂结合相关产品标准及规范要求，对电缆导体截⾯的概念、理解及考核等⽅⾯进⾏详细阐述。

[关键词]电缆导体标称截⾯设计截⾯电⽓截⾯实际截⾯导体电阻⼀、引⾔⽬前，部分⽤户和检测机构在电缆标称截⾯积测量的理解上存在⼀些误区，将标称截⾯积理解为标准规定的截⾯积，采⽤⼏何法测量导体的实际横截⾯积并依此进⾏判定，导致部分符合产品标准要求的电线电缆在交货抽检时被判定不合格。

例如⽤于电器电源线的普通聚氯⼄烯软线60227IEC 53(RVV) 300/500V 3X0.75产品，标称截⾯积为0.75 mm 2，实测截⾯积为0.72 mm 2，⽐标称横截⾯⼩了0.03 mm 2，即使其导体电阻符合标称截⾯积为0.75 m m 2的产品标准要求，仍被误判为不合格产品，最终在线缆及整机产品的销售和验收上，给企业和⽤户⽅均带来困扰和不良影响。

为此，本⽂对电线电缆导体的标称截⾯积进⾏解释和说明，希望有助各⽅正确理解标称截⾯积，减少误解及误判，并科学准确地运⽤电阻法来考核导体截⾯积。

⼆、关于电线电缆导体的截⾯在电线电缆产品⽣产、设计使⽤到检测检验全过程中，⼤家所关注的电线电缆导体截⾯有着多种的叫法和理解：标称截⾯积、设计截⾯积和实际截⾯积，那么它们究竟是什么关系？电线电缆导体的标称截⾯积所谓标称值是指产品标准中指定的量值并经常⽤于表格之中，标称值引申出的量值通常须在规定公差下通过测量进⾏检验。

如果标准中没有给定某标称值的公差，那么此标称值就⽆需考核和测量。

在GB/T3956-2008《电缆的导体》中，对标称截⾯积没有给出公差，并定义为：“确定导体特定尺⼨的数值，但并不受直接测量影响。
