填充墙砌体工程施工作业指导书
砌体工程作业指导书（图文并茂）
砌体工程作业指导书（图文并茂）
编制目的：
目前，针对工业和民用建筑工程多为现浇钢筋混凝土结构，二次结构砌体为蒸压加气混凝土砌块和混凝土小型空心砌块墙。
砌体结构墙体砌筑质量直接影响到使用的功能性、装修的效果、工程造价，主体结构验收，以及第三方评估成绩。
明确砌体的工艺流程、操作要点和相应的工艺、质量标准，指导、规范建筑工程砌体施工作业，提高砌体施工质量。
目录：
一、编制目的
二、适用范围
三、工艺简介
四、施工准备
五、操作工艺流程
六、施工操作要点
七填充墙顶部塞缝优点推荐
八、检查与控制
九、成品保护
十、安全文明环保
......。
砌体工程施工作业指导书
砌体工程施工作业指导书砌体工程是指运用砖、石、混凝土等材料，按照指定的设计方案进行建筑物的墙体、柱、梁等结构体系的组合施工。
下面，我们来详细介绍砌体工程施工作业指导书。
一、施工前准备1. 首先，要进行现场勘探、开掘，确保地基地质条件符合设计要求。
并且需要做好基础的防水防渗处理，防止地基受到外部水分的影响。
2. 在施工准备过程中，需要按照设计图纸进行具体的砌体结构预测，以及砌体材料预定。
不同的建筑结构所需要的砖、石或者混凝土等材料数量、规格不同，施工前需明确计算好，以免对后续进度产生影响。
3. 施工前须检查施工工具、检测仪器、安全防护用品等是否齐备，确保施工过程中的操作安全性。
二、砖墙施工1. 按照设计图纸和建筑规范要求，进行基础墙体的砌筑安装。
在施工过程中，要注意墙体垂直度、横平度和墙体的厚度标准。
2. 在墙体砌筑过程中，需要进行墙体分段分段砌筑。
分段砌筑过程中要注意分缝处的填充度是否符合标准。
3. 在墙体安装过程中应进行正确的砌筑工艺，对开槽要求合理、门窗洞口要保证平直度。
4. 另外，在砖墙施工过程中要进行定位检查，以确保施工的准确性。
定位检查可以保证墙体的水平度、垂直度、强度等指标的合格性。
5. 最后，在墙体砌筑完成后，还需要进行墙面平整和彩饰处理，以提高墙面整体美观度。
三、石材施工1. 石材施工时需要按照设计方案确定好区域的大小和形状，以及石材的类型和尺寸。
在石材拼接时要注意美观度、牢固度和平整度。
2. 施工前要进行现场试验，以确保石材的质量和牢固度达到标准要求。
具体可以通过临时拼抢测试等方式进行。
3. 施工过程中要注意石材间的间隙，间隙应保证水平、平整、垂直、规则，并用水泥或其他材料填补石材间隙。
4. 其他的注意事项还包括了器材选用、施工工艺、操作规范和安全防护等。
四、混凝土墙体施工1. 混凝土墙体施工需要按照设计方案和墙体结构要求，进行基础、墙体、钢筋等隐蔽工程的施工。
2. 在混凝土浇注进行过程中，要注意混凝土的质量和靠渐成分的科学搭配，确保混凝土具有强度、韧性和耐久性等特点。
砌体工程施工作业指导书
(11) 砌块间构造柱两端墙应砌成马牙槎，尺寸为60×190 ㎜，红砖为60×300㎜。
(12) 钢筋砼过梁设置见下表：
净跨
砂浆搅拌 砖浇水 作业准备 验评 砌墙 （2） 浇水：粘土砖必须在砌筑前一天浇水湿润，含水率 为10%~15%，常温施工不得用干砖上墙；雨季不得 用含水率达到饱和状态的砖砌墙。 （3） 砂浆搅拌：砂浆配合比应采用重量比，计量精度水 泥为±2%，砂、粉煤灰控制在±5%以内。机械搅 拌，搅拌时间不少于15min。 5、 质量标准 1、 砖的品种、强度等级符合设计要求；砂浆品种及强 度应符合 设计要求；砌体砂浆必须密实饱满，砂浆饱满度不小于 80%；外墙转角处严禁留直搓，其它临时间断处留搓做法必 须符合规定。 2、 砌体上下错缝窗间墙无通缝；接搓处灰浆应密实， 砖缝平直， 每处接搓部位水平灰缝厚度小于5mm或透亮缺陷不超过5 个，预埋拉结筋数量、长度均应符合设计及规范要求，留置 间距偏差不超过一皮砖；构造柱留置正确，大马牙搓先退后 进，上下顺直；残留砂浆清理干净。 3、 允许偏差项目
作业准备 排砖累底
验评 砌空心砖墙
（二）砌筑前，将工作面清理干净，洒水湿润。 （3） 据图纸上各部分尺寸，排砖累底，使组砌方法合理，便
于操作。
（4） 每一楼层或250立方米砌体的各种强度等级的砂浆，每 台搅拌机至少做一组试块。
（5） 砌筑要求 (1) 砌墙前先拉水平线，在放好墨线的位置上，排列图从 墙体转角处或定位砌块处开始砌筑，第一皮砌块应打
(14) 带形窗下须设置压梁，压梁尺寸墙厚×120 mm，压梁 纵筋为4Φ12，箍筋为Ø6@200。
第_6_篇_砌体工程施工作业指导书
1.建议所有风井烟道安装成品管 道；
2.施工过程重点监控灰缝砂浆饱满
度；
6
风井烟道
3.脚手眼随砌筑进度及时修补； 4.对于随砌随抹的风井烟道，每层
/
砌筑完成后需进行透光性检测； 检测方法：夜晚利用手电筒或照明
灯照射，从外部观测是否有光源露出。
- 92 -
砌体工程施工作业指导书
序号 1 2
3
4
第四章 安全风险源识别
2
洞口过梁
1.洞口宽度超过 300mm 应设置过 梁。配筋以设计图纸为准；
2.现浇过梁需设置模板及支撑体
系； 3.预制过梁宜采用工具化模板； 4.门垛处的构造墙体≤10cm 可优
化为现浇混凝土门垛； 5.过梁与墙体搭接长度以设计图纸
为准。
构造柱马
3
牙槎留设
1.马牙槎凹凸尺寸不宜小于 60mm， 高度不应超过 300mm，先退后进，对称 分布；
顶砖斜砌 构造柱
洞口过梁 管线切槽
底砖样板
开槽施工样板
- 96 -
砌体工程施工作业指导书
反坎样板
马牙槎留设
- 97 -
≥80%
采用百格网检查块体 底面或侧面砂浆的粘
结痕迹面积
≥80%
抽检数量：每检验批抽查不应少于 5 处。
3.拉结筋、错缝搭接、灰缝的验收及检验方法应符合下表的规定
序号
检验项目
设计要求及规范规定
检验方法
质量
1
拉结钢筋或网片
验收
标准
2
错缝搭砌
位置应与块体皮数相符合。
拉结钢筋或网片应置于灰缝中， 埋置长度应符合设计要求，竖向 位置偏差不应超过一皮高度。
一层洞口封闭牢固。
填充墙体工程作业指导书

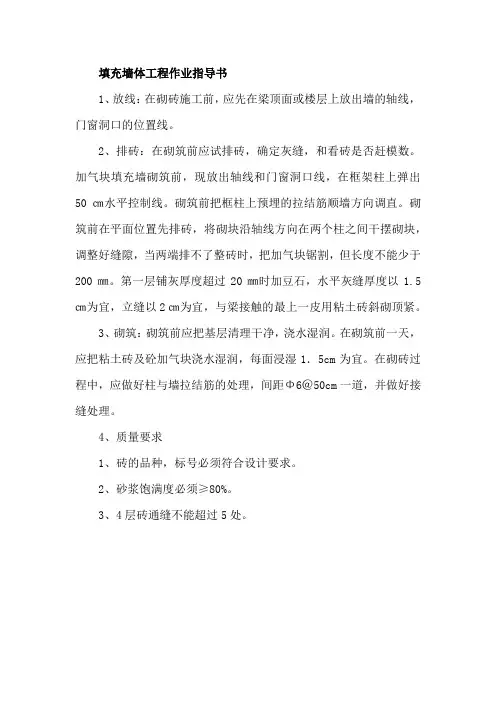

填充墙体工程作业指导书
1、放线：在砌砖施工前，应先在梁顶面或楼层上放出墙的轴线，门窗洞口的位置线。
2、排砖：在砌筑前应试排砖，确定灰缝，和看砖是否赶模数。
加气块填充墙砌筑前，现放出轴线和门窗洞口线，在框架柱上弹出50㎝水平控制线。
砌筑前把框柱上预埋的拉结筋顺墙方向调直。
砌筑前在平面位置先排砖，将砌块沿轴线方向在两个柱之间干摆砌块，调整好缝隙，当两端排不了整砖时，把加气块锯割，但长度不能少于200㎜。
第一层铺灰厚度超过20㎜时加豆石，水平灰缝厚度以1.5㎝为宜，立缝以2㎝为宜，与梁接触的最上一皮用粘土砖斜砌顶紧。
3、砌筑：砌筑前应把基层清理干净，浇水湿润。
在砌筑前一天，应把粘土砖及砼加气块浇水湿润，每面浸湿1．5cm为宜。
在砌砖过程中，应做好柱与墙拉结筋的处理，间距Φ6＠50cm一道，并做好接缝处理。
4、质量要求
1、砖的品种，标号必须符合设计要求。
2、砂浆饱满度必须≥80%。
3、4层砖通缝不能超过5处。

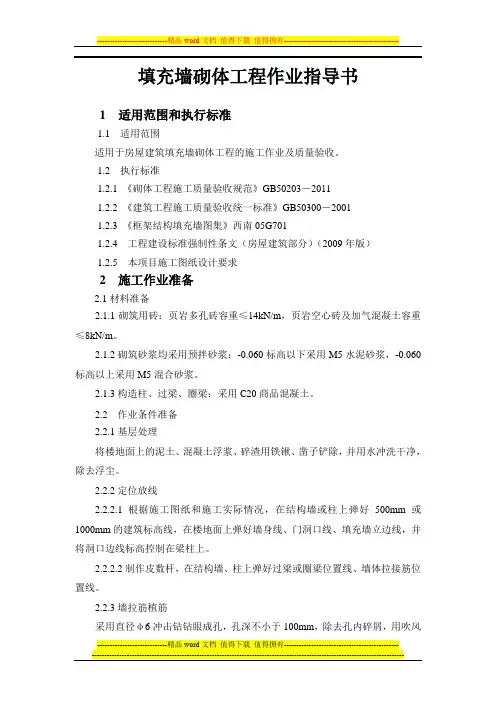

填充墙砌体工程施工作业指导书
填充墙砌体工程作业指导书1适用范围和执行标准1.1适用范围适用于房屋建筑填充墙砌体工程的施工作业及质量验收。
1.2执行标准1.2.1 《砌体工程施工质量验收规范》GB50203－20111.2.2 《建筑工程施工质量验收统一标准》GB50300－20011.2.3 《框架结构填充墙图集》西南05G7011.2.4 工程建设标准强制性条文（房屋建筑部分）（2009年版）1.2.5 本项目施工图纸设计要求2 施工作业准备2.1材料准备2.1.1砌筑用砖：页岩多孔砖容重≤14kN/m，页岩空心砖及加气混凝土容重≤8kN/m。
2.1.2砌筑砂浆均采用预拌砂浆：-0.060标高以下采用M5水泥砂浆，-0.060标高以上采用M5混合砂浆。
2.1.3构造柱、过梁、圈梁：采用C20商品混凝土。
2.2 作业条件准备2.2.1基层处理将楼地面上的泥土、混凝土浮浆、碎渣用铁锹、凿子铲除，并用水冲洗干净，除去浮尘。
2.2.2定位放线2.2.2.1根据施工图纸和施工实际情况，在结构墙或柱上弹好500mm或1000mm的建筑标高线，在楼地面上弹好墙身线、门洞口线、填充墙立边线，并将洞口边线标高控制在梁柱上。
2.2.2.2制作皮数杆，在结构墙、柱上弹好过梁或圈梁位置线、墙体拉接筋位置线。
2.2.3墙拉筋植筋采用直径φ6冲击钻钻眼成孔，孔深不小于100mm，除去孔内碎屑，用吹风机将孔内灰尘吹干净，再用水将孔内冲洗干净，等待24小时干燥以后，再将钢筋上植筋胶后，慢慢塞进孔内，静置24小时后，经检拉拔试验合格后开始砌筑。
2.2.4砂浆的拌制在预拌干混砂浆拌制前，必须和供应单位联系好技术资料，明确配置的水灰比，并应严格按照要求控制搅拌时间、砂浆稠度、对砂浆出现过稠、过稀或泌水现象等，应重新拌制。
2.2.5材料准备及搬运2.2.5.1空心砖及配砖、标砖采用斗车通过施工电梯垂直运输至施工楼层，按照施工图纸要求，将不同规格的砌块沿墙两边堆码整齐，与墙边线应留余一定的操作距离；堆码高度不应大于20皮砖的高度，砌体材料的堆放不宜过于集中。
砌体工程施工作业指导书
××铁路×标段房建工程编号: ××××砌体工程施工作业指导书单位：编制：审核：批准：××××年××月××日发布××××年××月××日实施××铁路房建工程砌体工程施工作业指导书1. 适用范围适用于XX客运专线铁路XX段低层和多层建筑的承重墙、多层和高层建筑的间隔墙、框架填充墙，以及围护墙体。
2. 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3. 技术要求3.1砌体结构工程所用的材料应有产品合格证书、产品性能型式检验报告，质量应符合国家再行有关标准的要求。
块体、水泥、钢筋、外加剂尚应有材料主要性能的进场复验报告，并应符合设计要求。
严禁使用国家明令淘汰的材料。
3.2 砌体结构工程施工前，应编制砌体结构工程施工方案。
3.3砌体结构的标高、轴线，应引自基准控制点。
4. 施工程序与工艺流程4.1施工程序施工程序为：基层验收、墙体弹线→见证取样、拌制（混凝土）砂浆→砌筑坎台、排块撂底→立杆挂线、砌墙→构造柱、拉筋、浇注混凝土→7d后塞缝、收尾→验收、养护4.2工艺流程图1 砌体工程施工工艺流程图5. 施工要求5.1 施工准备5.1.1砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。
5.1.2弹出楼层轴线及墙身边线，经复核，办理相关手续。
填充墙砌筑施工作业指导书
施工作业指导书——填充墙砌筑一、工艺流程：找平层施工→底部砌筑→填充墙砌筑→配筋带、过梁浇筑→填充墙砌筑→墙体顶部斜砖砌筑→构造柱浇筑二、施工要点：1、砌筑前墙体基层应经验收合格，墙体拉结筋抗拔承载力经检测合格并已验收2、砌筑前，按墙段实量尺寸和砌块规格尺寸进行排列摆块，不足整块的可锯截成需要尺寸，但不得小于砌块长度的1/3。
最下一层灰缝厚大于20mm时，应用细石混凝土找平铺砌。
3、在结构墙、柱上弹好+500mm标高水平线，在墙体基层面上弹好墙身轴线、墙边线、门窗洞口和柱子的位置线。
4、暗柱及剪力墙与砖隔墙连接时；应全高设置2Φ6竖向间距≤500mm的拉结筋，长度不小于墙长的1/5且≥700mm，本地区抗震设防烈度为8度，拉结筋需要沿墙通长设置，搭接须满足35d,墙当墙垛长度小于上述长度，则拉墙筋应伸满墙垛，拉结筋锚入柱内LaE且末端应加弯钩。
5、当墙长度大于5m时，在墙长中部设钢筋混凝土构造柱，交叉、转角部位设置构造柱，构造柱位置详见构造柱平面布置图；墙压筋锚固在构造柱内。
6、当墙高度大于4m时，在墙中部或门窗顶部设钢筋混凝土圈梁；构造柱纵筋需要植筋；植筋深度为15d，柱筋绑扎搭接长度为600mm;搭接区箍筋间距为100mm。
7、在填充墙中设有钢筋混凝土构造柱时应事先植筋，砌墙时与构造柱联结处，砌成马牙槎。
马牙槎凹凸尺寸不宜小于60mm，马牙槎应先退后进，对称砌筑，填充墙与构造柱之间应沿墙高每500mm(允许偏差100mm)设置2Φ6水平拉结筋；根据陶粒砼砌块规格，水平拉结筋可按400、600间距布置，8、陶粒砼砌块砌筑墙体时，墙底部应砌烧结普通砖或水泥实心砖，其高度不宜小于200mm，（注：首层需要砌筑7层小砖，其余层需要砌筑4层小砖）9、填充墙砌到接近上层梁、板底部时，应待下部平砌砖墙沉实后（一般在砌筑14天后）用水泥实心砖斜砌挤紧，砖的倾斜60°度，砂浆应饱满密实。
10、大于300洞口须预制过梁；过梁型号为梁高100mm，宽度同墙厚，C20砼。
填充墙砌筑作业指导书
填充墙砌筑作业指导书本工艺标准适用于框架结构房屋的填充墙砌筑工程。
一、施工准备（1）材料及机具①加气混凝土砌块应符合《蒸压加气混凝土砌块》的有关规定。
有出厂检验报告和现场抽样复验报告。
②水泥：一般用强度等级为32.5级普通硅酸盐水泥或矿渣硅酸盐水泥，有出厂检验报告和现场抽样复验报告。
当使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应复查试验并按其结果使用。
③砂：宜用中砂，并应过筛，不得含有有害杂物。
对水泥砂浆和强度等级不小于M5的水泥混合砂浆，砂的含泥量不应超过5%；对强度等级小于M5的水泥混合砂浆，砂的含泥量不应超过10%。
④水：使用自来水。
⑤其他材料：普通烧结砖、拉结钢筋、预埋件等。
⑥机具：砂浆搅拌机、起重设备、手推车、砖笼、胶皮水管、筛子、灰槽、砖夹子、大铲、刨锛、切割机、铁锹、台称、皮数杆、线坠、水平尺、线绳等。
（2）作业条件①主体结构已经验收合格。
②基层已清理干净，墙、柱拉结钢筋已设置好。
③轴线、墙身线、门窗洞口线已弹出，并经复核办理了预检手续。
④砂浆配合比已经试验确定，材料已备齐，砂浆试模已备好。
⑤常温天气空心砖和空心砌块应提前1～2d浇水湿润，含水率宜分别为10%～15%和5%～8%；加气混凝土砌块应向砌筑面适量浇水，含水率宜为15%～20%。
2、操作工艺（1）工艺流程：作业准备→拌制砂浆→砌砖（2）作业准备砌筑前，将基础墙和楼面清扫干净，并洒水湿润。
将墙、柱拉结钢筋整理顺直。
立皮数干：墙体的端头、转角处立皮数杆，一般距墙皮或墙角50mm为宜。
皮数杆应垂直、牢固，标高一致，并经复核。
根据最下面第一皮砖的标高，拉通线检查，若水平灰缝厚度超过30mm，应用细石混凝土找平。
根据设计图纸各部位尺寸，排砖摆样，确定组砌方法。
（3）拌制砂浆砂浆配合比应采用质量比，其计量偏差：水泥及有机塑化剂为+2%，砂及掺合料为+5%。
砂浆应采用机械搅拌，自投料完算起，搅拌时间应为：水泥砂浆和水泥混合砂浆不得小于2min。
砌体工程作业指导书
编制说明:本作业指导书(砌体工程作业指导书)自签发之日起生效。
1、操作人员必须持证上岗。
2、检验人员必须有质检证或助工以上的技术职称。
3、对特殊工序的施工机械设备，施工前应进行验证。
4、操作过程中的施工记录必须满足施工及设计要求。
5、情况发生变化时，对以上内容进行再确认。
6、本作业指导书解释权中铁工程总公司三份部，分部所属各施工度必须遵照执行。
砌体工程作业指导书一、目的对我管段内的砌体工程施工进行有效的控制，确保工程质量，满足施工规范和验收标准及安全技术操作规程的要求。
二、适用范围适用于我管段内的所有砌体工程。
三、职责主管工程师：认真理解和掌握设计文件要求和设计标准，仔细审核施工图，做好施工技术交底，提出质量要求和保证措施，严格执行质量检验评定标准。
项目负责人：认真学习和组织执行工程创优规划，理解技术交底要求，根据项目具体情况合理组织作业人员，安排现场施工。
作业人员：理解施工技术交底示意图，熟悉砌体工程操作规程及技术要求，严格规范的作业。
质检工程师：严格按验收标准认真的对石料和砂浆的材料、强度规格及结构的尺寸进行检验和评定。
四、本作业指导书引用的规范《铁路混凝土和砌体工程施工及验收标准》TB10210-2001。
五、一般规定1、基础施工前，应现场仔细核对设计文件，对基坑的检查、处理应严格按规定程序报请监理及有关部门检查。
2、砌体沉降缝、伸缩缝、泄水孔和防水层的设置，应符合设计的规定。
3、当基底为岩层或混凝土时，应先将基底表面清洗、湿润，再坐浆砌筑基础砌体；当基底为土质时，可直接坐浆砌筑。
使用有层埋的石料时，层理应与受力方向相垂直。
六、技术要求（一）、石料1、砌体工程的石料应质地坚硬，不易风化无裂纹，石料表面的污渍应清除。
2、石料的强度等级经检验确定，并符合设计要求，当设计未提出要求时，片石块石不应小于MU40，用于附属工程的片石不应小于MU30，片石形状不受限制，但其中部厚度不得小于15cm，用作镶面石的片石表面宜平整，尺寸较大边缘厚度不得小于15cm，粗料石厚度不得小于20cm，宽度不得小于厚度。
加气混凝土填充墙工程施工作业指导书_secret
加气混凝土填充墙工程施工作业指导书一、适用范围本作业指导书讲述了加气混凝土填充墙砌体工程的施工工艺，适用于框架结构、剪力墙结构、框架-剪力墙结构等工程的填充墙砌体施工。
二、编制依据《砌体结构设计规范》GB50003;《砌筑砂浆配合比设计规程》JGJ/T98；《砌体工程现场检测技术标准》GB/T50315；《建筑砂浆基本性能试验方法》JGJ70；《烧结普通砖》GB5101；《普通混凝土小型空心砌块》GB8239;《蒸压加气混凝土砌块》GB11968；《混凝土小型空心砌块砌筑砂浆》JC860；本工程设计施工图三、施工准备填充墙砌体在开始施工前，对本砌体工程所需用的全部材料在进场时确保有相关的质保证书及合格证，并送试验室复检，复检合格方可用于本砌体工程的施工。
四、施工工艺定位放线定皮数线植拉结筋及构造柱柱筋构造柱箍筋绑扎圈梁（配筋带）以下砌体砌筑圈梁（配筋带）钢筋绑扎安装圈梁（配筋带）模板支设和砼浇筑圈梁（配筋带）以上砌体砌筑构造柱模板支设和砼浇筑墙体顶部页岩砖斜砌顶实。
五、施工操作要求1 、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块砌筑时，其产品龄期应超过28d。
（加气混凝土砌块、轻骨料混凝土小砌块为水泥胶凝增强的块材，以28d强度为标准设计强度，且龄期达到28d之前，自身收缩较快。
为了有效控制砌体收缩裂缝和保证砌体强度，对砌筑时的龄期进行了规定。
）2、空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等的运输、装卸过程中，严禁抛掷和倾倒。
进场后应按品种、规格分别堆放整齐，堆置高度不宜超过2m。
加气混凝土砌块应防止雨淋。
（考虑到空心砖、加气混凝土砌块、轻骨料混凝土小砌块强度不太高，碰撞易碎，吸湿性相对较大，特做此规定。
）3、填充墙砌体砌筑前块材应提前2d浇水湿润。
蒸压加气混凝土砌块砌筑时，应向砌筑面适量浇水。
（块材砌筑前浇水湿润是为了使其与砌筑有较好的粘结。
根据空心砖、轻骨料混凝土小砌块的吸水、失水特性合适的含水率分别为：空心砖宜为10％-15％；轻骨料混凝土小砌块宜为5％-8％。
砌筑工程施工作业指导书
第一节砌筑工程施工交底1、范围本施工工艺作业指导书适用于填充墙砌筑施工。
2、施工准备2.1 材料及要求：2.1.1 砌块：砌块采用Mu5.0页岩空心砌块200*190*115和Mu10页岩实心配砖；2.1.2 砌筑用砂浆：主要是R32.5水泥、特细砂、外加剂等材料配制的水泥砂浆；2.1.3 植筋胶，Ф6.5钢筋；2.2 主要机具：2.2.1 机械：塔式起重机、卷扬机、切割机。
2.2.2 工具：夹具、广线、灰斗、吊篮、大铲、小撬棍、手推车、电锤等。
2.3 砌筑前的准备工作：2.3.1 砌块砌筑施工前，应结合砌体和砌块的特点、设计图纸要求及现场具体条件，编制施工方案，准备好施工机具，做好施工平面布置，划分施工段，安排好施工流水、工序交叉衔接施工。
2.3.2对主体结构进行报验，砌筑施工前，必须做完基础工程，办完隐检预检手续。
2.3.3 按砌筑操作需要，找好标高，立好皮数杆。
2.3.4 砌筑前先排砖的模数，弹出轴线，水平线并校核；并要求监理对其进行校核，抹灰位置弹线，用来控制抹灰厚度。
轴线要与交房附图相一致。
2.3.5 原材料进行送检，砂浆经试配确定配合比均合格。
2.3.6 清理楼层，设置拉墙筋，搭设好操作和卸料架子。
2.3.7 基层处理：将砌筑空心砖砌块墙根部位基面清扫干净，用砂浆找平，然后砌三线实心砖；卫生间用C20细石混凝土浇筑200高。
2.4 指导思想:2.4.1 以工程质量为重点，以工艺流程为指导，切实做好各细部的处理；2.4.1 为确保工程施工质量,实行样板带路,先做一面墙,然后一间屋,然后全面施工。
3、操作工艺3.1 工艺流程：墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位砌块浇水→校正→竖缝灌砂浆→勒缝3.2 墙体放线：砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑固化图放出第一皮砌块的轴线、砌体边线和洞口线。
3.3 砌块排列：按砌块排列图在墙体线范围内分块定尺、划线，排列砌块的方法和要求如下：3.3.1 砌块砌体在砌筑前，应根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块的排列图，经审核无误，按图排列砌块。
江苏(苏州)地区填兖墙体作业指导书
江苏（苏州）砌体（填充墙）现场作业书一、使用与设计说明1.本工程填充墙，内墙采用200（100厚）MU5蒸压粉煤灰加气砼砌块，外墙采用200厚小型砼砌块（双排孔），Mb5混合砂浆砌筑、顶层Mb7.5，均采用商品砂浆。
2.本作业指导书依据设计图纸、规范、标准与规定拟定，标准执行，苏州姑苏杯、常熟“虞山杯”创优做法另行与当地行业部门索取。
二、施工工艺与标准：1)根据上海##设计提供的建筑设计说明（建施-1）中设计明确的相关设计说明子项与内容及《江苏省住宅设计标准》规定与要求。
2)本项目作业指导书之内容执行GB50300-2013《建筑工程质量验收统一标准》及《江苏省住宅工程质量通病控制标准》（DJG32/26-2006）、《砌体结构工程施工质量验收规范》（GB50203-2011）。
3)砖和砂浆的强度等级必须符合设计要求，承重墙体使用的小砌块应完整、无破损、无裂缝，小砌块应将生产时的底面朝上反砌于墙上，临时间断处应砌成斜槎，斜槎水平投影长度不应小于斜槎高度。
项次项目允许偏差（mm）检验方法1 轴线位置偏差10 用经纬仪和尺检查或用其他测量仪器检查2 垂直度每层 5≤10m 10 用经纬仪，吊线和尺检查，或用其他测量仪器检查全高203 基础顶面和楼面标高±15 用水平仪和尺检查4 表面平整度混水墙，柱5 用2m靠尺和契形塞尺检查5 门窗洞口高，宽（后塞口）±5 用尺检查6 外墙上下窗口偏移 5 以底层窗口为准，用经纬仪或吊线检查7 水平灰缝平直度混水墙3 拉10m线和尺检查8 油丁走缝10 吊线和尺检查，以每层第一皮砖为准9 水平灰缝厚度±8 10皮累计4)砌体在砌筑前须基层清理干净，无积水，并提前对砌体表面进行湿水，在作业时应做到横平竖直、内外搭接、灰缝饱满、墙面平整，不得出现透明缝、瞎缝。
在转角处和交接处应同时砌筑，为确保住宅工程的防渗漏，在外墙砌筑时必须采用满刀灰以防外墙渗水。
【2018-2019】砌体工程作业指导书-word范文 (20页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==砌体工程作业指导书篇一：砌体工程作业指导书砌体工程作业指导书本工程填充墙采用封底多排孔轻集料混凝土小砌块，按设计要求，内墙砌块强度为MU5，外墙不得低于MU7.5，地下室砌块强度为MU10，容重不大于1200kg/M3，其原材料、构造及质量标准均应符合设计要求和下列规范、图集、有关文件规定：? 《轻集料砼小型空心砌块》GB/T15229-201X?????????????? 《轻集料砼技术规程》JGJ51-90 《框架结构填充小型空心砌块墙体结构构造》02SG614 《砌体工程质量验收规范》GB20503-201X 《混凝土小型空心砌块砌体建筑构造图》02J102-1/02（03）J102-1 《混凝土小型空心砌块砌体结构构造图》SG613-1～2、96（03）SG603-1～2 《混凝土小型空心砌块建筑技术规程》JGJ/T 14-201X、J361-201X 《混凝土小型空心砌块砌体建筑构造图》DBJT08-54-201X 《混凝土小型空心砌块砌体结构构造图》DBJT08-55-201X 《混凝土小型空心砌块砌体建筑、结构构造图》（合订本201X）《混凝土小型空心砌块建筑设计规程》DG/TJ08-005-201X 《混凝土小型空心砌块施工及验收规程》DG/TJ08-006-201X 《封底多排孔混凝土小砌块填充墙应用技术导则》沪建管（201X）002号文，《关于加强混凝土小型空心砌块建设工程质量管理的若干暂行规定》施工图纸设计要求一、材料要求1) 轻集料混凝土小型空心砌块出厂必须有质量保证书和准用证，并有强度等级和生产企业代号的标志。
2) 砌块所用粉煤灰、石屑、轻集料应符合相关规范规定，按规范要求进行强度检测，和有害物质检测。
3) 砌块表观质量须满足设计要求和规范规定，不得有明显裂纹，不得有明显的泛霜和油渍4) 原则上小型砌块在厂内养护龄期不得少于28天。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
填充墙砌体工程作业指导书1适用范围和执行标准1.1适用范围适用于房屋建筑填充墙砌体工程的施工作业及质量验收。
1.2执行标准1.2.1 《砌体工程施工质量验收规范》GB50203－20111.2.2 《建筑工程施工质量验收统一标准》GB50300－20011.2.3 《框架结构填充墙图集》西南05G7011.2.4 工程建设标准强制性条文（房屋建筑部分）（2009年版）1.2.5 本项目施工图纸设计要求2 施工作业准备2.1材料准备2.1.1砌筑用砖：页岩多孔砖容重≤14kN/m，页岩空心砖及加气混凝土容重≤8kN/m。
2.1.2砌筑砂浆均采用预拌砂浆：-0.060标高以下采用M5水泥砂浆，-0.060标高以上采用M5混合砂浆。
2.1.3构造柱、过梁、圈梁：采用C20商品混凝土。
2.2 作业条件准备2.2.1基层处理将楼地面上的泥土、混凝土浮浆、碎渣用铁锹、凿子铲除，并用水冲洗干净，除去浮尘。
2.2.2定位放线2.2.2.1根据施工图纸和施工实际情况，在结构墙或柱上弹好500mm或1000mm的建筑标高线，在楼地面上弹好墙身线、门洞口线、填充墙立边线，并将洞口边线标高控制在梁柱上。
2.2.2.2制作皮数杆，在结构墙、柱上弹好过梁或圈梁位置线、墙体拉接筋位置线。
2.2.3墙拉筋植筋采用直径φ6冲击钻钻眼成孔，孔深不小于100mm，除去孔内碎屑，用吹风机将孔内灰尘吹干净，再用水将孔内冲洗干净，等待24小时干燥以后，再将钢筋上植筋胶后，慢慢塞进孔内，静置24小时后，经检拉拔试验合格后开始砌筑。
2.2.4砂浆的拌制在预拌干混砂浆拌制前，必须和供应单位联系好技术资料，明确配置的水灰比，并应严格按照要求控制搅拌时间、砂浆稠度、对砂浆出现过稠、过稀或泌水现象等，应重新拌制。
2.2.5材料准备及搬运2.2.5.1空心砖及配砖、标砖采用斗车通过施工电梯垂直运输至施工楼层，按照施工图纸要求，将不同规格的砌块沿墙两边堆码整齐，与墙边线应留余一定的操作距离；堆码高度不应大于20皮砖的高度，砌体材料的堆放不宜过于集中。
2.2.5.2砌筑砂浆搅拌好后用斗车运至施工楼层，砂浆应随拌随用。
砂浆倒在楼面上使用时，底部应采用旧模板垫起，严禁直接倾倒在楼面上。
2.2.6其他2.2.6.1填充墙砌体砌筑前块材应提前2ｄ浇水湿润。
蒸压加气混凝土砌块砌筑时，应向砌筑面适量浇水。
2.2.6.2砌体施工应弹好建筑物的主要轴线及砌体的砌筑控制边线，经有关技术人员进行复线，检查合格，方可施工。
2.2.6.3楼层砖墙砌筑，脚手架已按施工要求搭设完成，并经检查验收符合安全及使用要求。
2.2.6.4砌体施工应设置皮数杆，并根据设计要求，砖块规格和灰缝厚度在皮数杆上标明皮数及竖向构造的变化部位。
现浇式钢筋混凝土框架填充墙砌筑时，也可以不另立皮数杆，通常是选择有代表性的竖柱在砌墙的一面画好皮数及标高，作为砌筑操作时控制砌体皮数及砌筑高程的统一依据。
2.2.6.5根据皮数杆最下面一层砖的标高，可用拉线或水准仪进行抄平检查，如砌筑第一皮砖的水平灰缝厚度超过20ｍｍ时，应先用细石混凝土找平，严禁在砌筑砂浆中掺填砖碎或用砂浆找平，更不允许采用两侧砌砖，中间填心找平的方法。
2.2.6.6砌块砌筑前，应将预砌墙与原结构相接处浇水湿润，确保砌体粘结。
3施工操作工艺3.1填充墙砌筑3.1.1砌块组砌3.1.1.1立面排块：根据墙体净高度、砖的高度及灰缝厚度计算皮数，选择合适的组合排砖方法，确定砖块的层数。
应注意考虑门洞口过梁及圈梁高度和位置和顶部斜砌高度。
3.1.1.2平面排块：砌筑前在平面位置处应先排一下砌块，将空心砖沿轴线方向，在柱与墙之间，干摆砌块，调整好缝隙（注意门洞口及构造柱处的处理），排到墙的两端时，排不了整块时，可以把空心砖进行割锯，但长度不能少于整块长度的1/3。
3.1.2砌筑施工方法及操作要点3.1.2.1砌筑前，提前将结合部位润湿，以保证粘结牢固。
3.1.2.2砌体施工时，必须在墙体两侧双面挂线，挂线一定要拉紧绷直。
3.1.2.3墙体底部烧结普通砖宜采用“三一”法砌筑，其高度不宜小于200mm，如墙体底部凹凸不平，可适当以C20细石混凝土找平。
3.1.2.4空心砖砌筑采用先铺砂浆后压砖校正的方式进行，根据灰缝厚度要求用灰铲将砂浆铺开，以两个砌块用灰量为宜，然后将砌块对准砌筑线平稳搁置，进行挤压、用木锤锤打直至与砂浆紧密结合为止。
3.1.2.5砌筑应从转角处或交叉墙开始顺序推进，内外墙应同时砌筑，纵横墙应交叉搭砌，砌筑时应上下错缝，填充墙不得通缝，搭接长度不宜小于砌块长度的1/3。
3.1.2.6水平灰缝的砂浆应饱满，水平灰缝的砂浆饱满度不得低于80%，砖砌体水平灰缝宽度为8～12mm，竖向灰缝可采用挤浆，使其砂浆饱满，宽度为10mm。
灰缝应横平竖直，砂浆饱满，垂直灰缝宜用内外夹板灌缝不得出现透明缝、瞎缝或假缝，水平灰缝的砂浆饱满度不得小于80％。
3.1.2.7每层砖都要拉线看平，使水平缝均匀一致、平直通顺。
宜采用外手挂线，可以照顾砖墙两面平整，从而控制抹灰厚度。
灰缝应随砌筑随勾缝，每砌一皮空心砖，就位校正后，用砂浆灌垂直缝，随后进行灰缝的勒缝，深度为3～5mm。
3.1.2.8顶部斜砌应在下部墙体砌筑后至少等待7天，待稳定后进行斜砌。
填充墙顶部斜砌采用侧砖或立砖斜砌挤紧，倾斜度宜为60°左右，斜砌砖逐块敲紧砌实，砂浆填满，封堵严实；在施工斜顶砖时，必须首先平铺水泥实心砖一层，防止砂浆下漏。
3.1.2.9砌块墙体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工；对不能同时砌筑而且必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不得小于高度的2/3。
临时间断处补砌时应将接槎处灰浆及杂物清理干净，浇水湿润，并用砂浆填实保持灰缝顺直。
3.1.2.10通风管井在砌筑时，井道内壁要随砌随进行抹灰、压光。
3.1.2.11凡有穿过空心砖墙体的管道，应预先留设。
管线从墙体上穿过时应先弹线定位后用切割机开槽，不得在已经砌筑墙体上凿槽打洞。
3.1.2.12砌筑外墙时，尽量不留或少留脚手眼，墙中如预留脚手眼，不得用干砖填塞，应在抹灰前安排专人从外面用M5水泥砂浆填实，以防留下墙体渗、漏隐患。
3.1.2.13砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3ｈ和4ｈ内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2ｈ和3ｈ内使用完毕。
3.2构造柱施工3.2.1钢筋植筋后，应根据构造柱、圈梁、过梁的截面位置将结构混凝土接触面凿毛，并用水冲洗干净。
3.2.6构造柱支模至梁底300mm高处时，用模板支设45°角的混凝土浇筑进料口，在浇筑完砼并达到初凝后，将此三角形部分混凝土凿除。
3.2.7浇筑圈梁、过梁混凝土时，混凝土梁面应找平拉毛。
3.2.8在混凝土施工过程中，要注意对钢筋和砌体的成品保护，严禁随地倾倒和遍地洒落混凝土，混凝土流浆要及时清理干净。
3.3专业配合问题3.3.1安装设有各类管井，电管为暗装，因此砌体工程施工时，要切实作好安装管道孔、洞、槽的配合准确预留工作。
填充墙体上预留设备洞，应配合其他专业图纸进行，设备用房需设备安装完毕后再做填充隔墙。
通风井道随砌随抹。
3.3.2在砌体工程施工过程中，木工、钢筋工、混凝土工、植筋工、安装队伍、砖瓦、抹灰工等各工种要密切配合，穿插进行施工。
进一步加强对施工现场安全生产及文明施工的措施和管理力度。
3.4砌筑施工用脚手架本部位脚手架可用木质及钢管脚手架，主楼楼层内砌筑至距地2m高位置时可采用60mm～80mm木凳；砌筑墙体超过2m时需搭设双排钢管脚手架，搭设要求满足：立杆横距1.2m，立杆纵距1.5m，内立杆距墙皮的距离0.35m，步距1.8m，如果墙体长度较长，应在两端和中部分别设置三道支撑在楼面或柱面的抛撑，脚手架操作层铺设并排三块竹跳板，并用16号铁丝扎紧捆牢。
4质量标准4.1主控项目4.1.1 烧结空心砖、小砌块和砌筑砂浆的强度等级应符合设计要求。
抽检数量：烧结空心砖每10万块为一验收批，小砌块每1万块为一验收批，不足上述数量时按一批计，抽检数量为一组。
砂浆试块的抽检数量为每一检验批且不超过250m3砌体的各类、各强度等级的普通砌筑砂浆。
检验方法：检查砖、小砌块进场复验报告和砂浆试块试验报告。
4..1.2 填充墙砌体应与主体结构可靠连接，其连接构造应符合设计要求，末经同意，不得随意改变连接构造方法。
每一填充墙与柱的拉结筋的位置超过一皮块体高度的数量不得多于一处。
抽检数量：每检验批抽查不应少于5处。
检验方法：观察检查。
4.1.3 填充墙与承重墙、柱、梁的连接钢筋，当采用化学植筋的连接方式时，应进行实体检测。
锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为6.0Kn。
抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象；持荷2min期间荷载值降低不大于5%。
检验批验收可按本规范表B.0.1通过正常检验一次、二次抽样判定。
填充墙砌体植筋锚固力检测记录可按砌体验收规范表C.0.1填写。
抽检数量：按下表确定检验方法：原位试验检查。
检验批抽检锚固钢筋样本最小容量对照表：4.2 一般项目4.2.1填充墙砌体尺寸、位置的允许偏差及检验方法应符合下表的规定。
填充墙砌体尺寸、位置的允许偏差及检验方法表：抽检数量：每检验批抽查不应少于5处。
4.2.2填充墙砌体的砂浆饱满度及检验方法应符合下表的规定。
填充墙砌体的砂浆饱满度及检验方法表：抽检数量：每检验批抽查不应少于5处。
4.2.3 填充墙留置的拉结钢筋或网片的位置应与块体皮数相符合。
拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮高度。
抽检数量：每检验批抽查不应少于5处。
检验方法：观察和用尺量检查。
4.2.4砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。
抽检数量：每检验批抽检不应少于5处。
检查方法：观察和用尺检查。
4.2.5 填充墙的水平灰缝厚度和竖向灰缝宽度应正确。
烧结空心砖、轻骨料混凝土小型空心砌块砌体的灰缝应为8～12mm 。
蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时，水平灰缝厚度及竖向灰缝宽度不应超过15mm；当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时，水平灰缝厚度和竖向灰缝宽度宜为3mm～4mm。
抽检数量：每检验批抽查不应少于5 处。
检查方法：水平灰缝厚度用尺量5皮小砌块的高度折算；竖向灰缝宽度用尺量2m砌体长度折算。
5 质量管理程序及保证措施5.1实行样板引路的思想，以样板为标准指导施工。
由项目部工程师向栋号工长进行技术交底，栋号工长向劳务工长技术交底，劳务工长向班组长，班组长对班组作业人员的交底。
