配管画图规范

配管及穿线

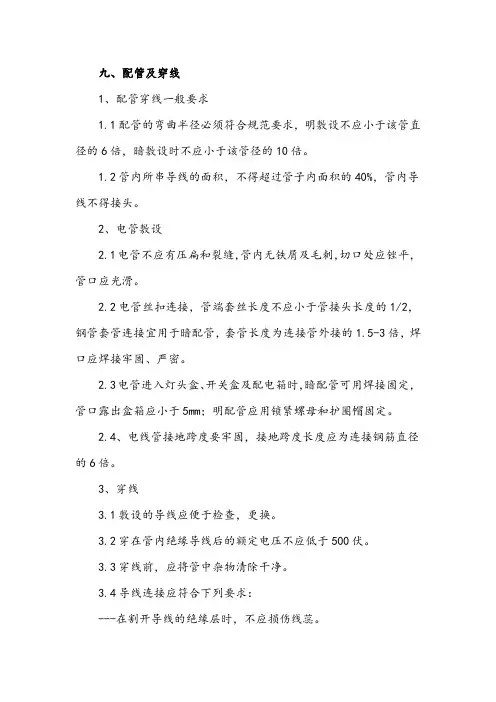

九、配管及穿线
1、配管穿线一般要求
1.1配管的弯曲半径必须符合规范要求，明敷设不应小于该管直径的6倍，暗敷设时不应小于该管径的10倍。

1.2管内所串导线的面积，不得超过管子内面积的40%，管内导线不得接头。

2、电管敷设
2.1电管不应有压扁和裂缝，管内无铁屑及毛刺，切口处应锉平，管口应光滑。

2.2电管丝扣连接，管端套丝长度不应小于管接头长度的1/2，钢管套管连接宜用于暗配管，套管长度为连接管外接的1.5-3倍，焊口应焊接牢固、严密。

2.3电管进入灯头盒、开关盒及配电箱时，暗配管可用焊接固定，管口露出盒箱应小于5mm；明配管应用锁紧螺母和护圈帽固定。

2.4、电线管接地跨度要牢固，接地跨度长度应为连接钢筋直径的6倍。

3、穿线
3.1敷设的导线应便于检查，更换。

3.2穿在管内绝缘导线后的额定电压不应低于500伏。

3.3穿线前，应将管中杂物清除干净。

3.4导线连接应符合下列要求：
---在割开导线的绝缘层时，不应损伤线蕊。

---铜蕊导线联接时须搪锡，与插座连接须加盖压接帽。

配管图相关知识介绍

配管图相关知识介绍一、管子的重叠1、概念：长短相等、直径相同的两根或两根以上的管子，如果叠合在一起，其投影就完全重合，反映在投影面上就好像是一根管子的投影，这种现象称为管子的重叠。

2、画图方法：在工程图中，为了使重叠管线表达清楚，可采用折断显露法来表示。

即假想将前（或上）面的管子截去一段，并画上折断符号，显露出后（或下）面的管子，这种方法称折断显露法。

二、平行投影图的分类及绘制原则1、平行投影分为正轴测投影图与斜轴测投影图两种，正轴测投影图中Z轴、X轴、Y轴之间的角度都为120°.斜轴测投影图中Z轴、X轴、Y轴之间的角度分别为90°、135°、135°。

2、X、Y、Z三轴的轴向伸缩系数均为0.82，为作图简便，均取1，称为简化伸缩系数。

120º3、轴向线段可按实长量取。

三、管道正等测图的基本原则1、物体上的直线在正等测图中仍为直线。

2、平行线的轴测投影仍然平行。

因此，空间直线平行于某一坐标轴时，其轴测投影与相应的轴测轴平行。

3、O1Z1轴一般画成垂直位置，O l X l轴、O l Y l轴可以互换。

4、画管线轴测图时，只能在与轴平行的方向上截量长度。

5、管线一般用单根粗实线表示。

6、被挡住的管线要断开。

7、轴测图中的设备，一律用细实线或双点画线表示。

8、应在轴测图中注明管路内的介质性质、流动方向、管线标高、坡度等。

9、平行于坐标面的圆的正等测图是椭圆。

四、管道工程图的分类管道工程图，按管道的图形来分，分为两种:一种是用一根线条画成的管子(件)的图样，称为单线图;另一种是用两根线条画成的管子(件)的图样，称为双线图。

五、管道投影图的分类及原则投影的三视图通常为主视图、俯视图与左视图，三视图对应的原则为长对正、高平齐、宽相等，解释如下：主视图与俯视图的长对齐，主视图与左视图的高对正，俯视图与左视图的宽必须相等。

六、常见工程图的分类1、管道工程图种类：管道平面图；管道立、剖面图；管道轴测图；管道节点图；剖视图；展开图。

设计管道及配管规范

设计管道及配管规范引言在工程设计中，设计管道及配管是一个重要的环节。

合理的管道及配管设计能够确保系统正常运行，提高工作效率，减少故障发生。

本文将介绍设计管道及配管的规范，包括管道选材、管道安装、配管布局等方面的内容。

一、管道选材管道选材是管道设计的基础工作，选材合理与否直接影响到管道系统的使用寿命和安全性。

在进行管道选材时，需考虑以下因素：1.介质性质根据介质的特性（如温度、压力、酸碱性等）来选择耐腐蚀、耐高温、耐压的管道材料。

2.环境因素考虑管道所处环境的湿度、温度、腐蚀性等因素，选择适合环境的管道材料。

3.管道尺寸根据管道的流量、压力损失以及管道的结构尺寸来选择适当的管道尺寸。

4.经济性在满足使用要求的前提下，选择成本较低的管道材料。

二、管道安装管道安装是管道工程的重要环节，合理的管道安装能够确保系统的正常运行和安全性。

1.管道布局合理的管道布局能够提高系统的运行效率，并便于管道的维修和检修。

在进行管道布局时，需要考虑以下因素：•管道之间的距离：管道之间应保持一定的间距，以便于安装、维修和检修。

•管道的支撑与固定：管道应采用适当的支撑和固定方式，以确保管道的稳固性。

•管道的坡度：管道应设置适当的坡度，以确保介质能够顺利流动。

2.管道连接管道连接是管道安装的重要环节，合理的管道连接能够确保连接的密封性和强度。

•焊接：对于高压、高温或高要求的管道系统，采用焊接连接方式。

•螺纹连接：对于小口径、低压的管道系统，采用螺纹连接方式。

•弹性连接：对于需要吸收振动和位移的管道系统，采用弹性连接方式。

三、配管规范配管是指将管道与设备、容器等连接起来的工作，合理的配管规范能够提高系统的稳定性和可靠性。

1.配管布局配管布局需要充分考虑设备、容器的位置和管道的连接方式，保证流程的合理和紧凑。

2.管道支承管道支承是配管工程的关键环节，合理的支承能够保证管道的稳定性和安全性。

•支吊架的安装：根据管道的尺寸、重量和材质，选择合适的支吊架，并确保其安全可靠。

防水刚性套管图纸标注规范

防水刚性套管图纸标注规范防水刚性套管是一种常见的建筑用材料，通常用于保护电线电缆、水管、气管等管线，避免其受到物理和化学损伤，提高管线的安全性和可靠性。

在使用防水刚性套管时，图纸的标注规范是非常重要的，不仅可以帮助工程师正确使用和安装套管，在施工和验收中也可以提高工作效率和质量。

本文将介绍一些常见的防水刚性套管图纸标注规范。

第一、基本图形标注规范基本图形标注规范是指在防水刚性套管的图纸上，用标准符号和文字表示其类型、尺寸、位置、数量、材料等信息的方式和要求。

例如，防水刚性套管可以分为光滑型、波纹型、盘式等多种类型，其尺寸通常以直径和长度为主要标准，位置和数量则需与管线布置方案相结合。

此外，要注明材料名称、等级、厚度和表面处理等特殊要求，以保证防水刚性套管的质量和可靠性。

第二、套管连接标注规范套管连接标注规范是指在防水刚性套管图纸上，用标准符号和文字表示不同连接方式和接头类型的要求。

通常情况下，防水刚性套管采用机械连接、焊接、胶粘等方式，其连接口形式有弯头、三通、四通等多种类型。

对于不同连接方式和接头类型，需要注明其要求、尺寸和数量等信息，以保证防水刚性套管连接牢固、密封和耐腐蚀。

第三、配管标注规范配管标注规范是指在防水刚性套管图纸上，用标准符号和文字表示与套管相配套的管线、管件和附件等信息。

例如，防水刚性套管常用于电线电缆的保护，其配套的管线和管件要注明其类型、规格、长度、数量等信息，以确保电力系统安全运行。

同时，还需要注明附件的类型、安装位置、数量等信息，確保防水刚性套管和配管的协调和一致性。

结论在防水刚性套管的图纸标注过程中，需要注意的是要密切关注各个标注规范，严格按照标准和要求进行标注。

只有这样，才能保证防水刚性套管在工程建设中的顺利使用，为建设安全、可靠、高品质的建筑工程做出贡献。

容器的配管规定

目录1.总则2.容器的配管附图一立式容器管道布置示意附图二卧式槽的管口布置示意附图三卧式容器的操作平台布置示意附图五卧式容器操作平台和管道布置示意附图六卧式槽的管道布置示意附图七卧式槽联合操作平台示意1. 总则1.0.1 本规定适用于石油化工生产装置内的容器配管设计。

1.0.2 本规定不适用装置外罐区的配管。

1.0.3 本规定与中国石化集团公司的相关标准规范有矛盾时，按集团公司的标准规范执行。

1.0.4 引进装置或与国外公司合作设计时，可不执行本规定，而按外国公司规定进行设计。

2. 容器的配管2.0.1 立式和卧式容器上的管道设计，通常将容器周围划分为操作区和配管区。

配管区一般位于管廊或管道连接较多的相关设备的一侧，操作区一般位于操作、维修通道一侧。

平台、人孔、液面计、压力计、温度计、梯子和供检修用的吊柱布置在检修区，而管道布置在配管区如附图一、二所示。

2.0.2 管口布置规定如下：2.0.2.1 立式容器的管口布置（1）人孔－－容器的上人孔可设在顶部，下人孔可设在罐下端侧面，且两个人孔宜对称布置，以利检修时通风换气，常压罐的上人孔也可以和泄压人孔合并。

（2）进出物料管口--进料口可设在罐顶部或上端侧面，出料口一般设在罐底都或下端侧面，进出料管口不宜布置在同一方向上。

若设视镜，视镜口的方位应靠近进料管口，以利观察进料情况。

（3）放空放净管口－－放空口应设在罐顶最高点，放净口设在罐底部或出料管道上，对平底立式罐，放净管应从底部集液坑上引出。

（4）安全阀或呼吸阀管口－－安全阀或呼吸阀管口应布置在罐顶检修区一侧，靠近平台。

（5）充氮管口－－为使氮气分布均匀和防止在泄放时氮气走短路，其管口应布置在罐顶部远离安全阀或放空管口的位置。

（6）温度计管口－－布置在罐壳体下端靠操作区域一侧，并要方便接近和观察。

（7）压力计管口－－布置在罐的顶部气相空间靠操作区域一侧，并要方便接近和观察。

（8）液面计和高低液位报警器－－液面计的布置与选用的仪表类型有关，其上管口可设在罐顶部或壳体上端侧面。

管道布置图(安装图、配管图)视图、标注、绘制方法

管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。

管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。

Ø比较简单的也可采用A1或A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。

Ø同区的或各分层的平面图，应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线：Ø粗线0.9～1.2 mm →单线管道Ø中粗线0.5～0.7 mm →双线管道Ø细线0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号7号字Ø工程名称、文字说明及轴线号、表格中的文字5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。

Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。

Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。

管道和仪表流程图（PID）图设计规范及入门指南

P&ID图设计规范及入门指南管道和仪表流程图又称为P&ID，是PIPING AND INSTRUMENTATION DIAGRAM的缩写。

P&ID的设计是在PFD的基础上完成的。

它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。

化工工程的设计，从工艺包、基础设计到详细设计中的大部分阶段，P&ID 都是化工工艺及工艺系统专业的设计中心，其他专业（设备、机泵、仪表、电气、管道、土建、安全等）都在为实现P&ID里的设计要求而工作。

广义的P&ID可分为工艺管道和仪表流程图（即通常意义的P&ID）和公用工程管道和仪表流程图（即UID）两大类。

由于P&ID的设计千变万化，对同一工艺流程的装置，也可以因为外界因素的影响（如用户要求、地理环境的差异、以及操作人员的经验不同等），需要在设计P&ID时作出相应对策，再加上设计者不同的处理方法，因而同一工艺流程在不同的工程项目中，其P&ID不可能完全相同，但也不会有太大的差异。

P&ID通常有6~8版，视工程需要而定。

一套完整的P&ID及UID清楚地标出工艺流程对工厂安装设计中的所有要求，包括所有的设备、配管、仪表等方面的内容和数据。

下面，对P&ID及UID的设计进行简单介绍。

1.P&ID的设计内容P&ID的设计应包括下列内容。

1.1设备(1)设备的名称和位号。

每台设备包括备用设备，都必须标示出来。

对于扩建、改建项目，已有设备要用细实线表示，并用文字注明。

（2）成套设备对成套供应的设备（如快装锅炉、冷冻机组、压缩机组等），要用点划线画出成套供应范围的框线，并加标注。

通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应，不需另外订货。

（3）设备位号和设备规格P&ID上应注明设备位号和设备的主要规格和设计参数，如泵应注明流量Q和扬程H；容器应注明直径D和长度L；换热器要注出换热面积及设计数据；储罐要注出容积及有关的数据。

化工CAD管道布置图从最基础的绘图原则、图示方法和标注学起

化工CAD管道布置图从最基础的绘图原则、图示方法和标注学起！管道布置图又称管道安装图或配管图，主要表达车间或装置内管道管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。

接下来，让我们从最基础的布置图内容、绘图原则、图示方法及标注四方面开始学起！1管道布置图内容管道布置图又称配管图，是在设备布置图的基础上画出管道、阀门及控制点，表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。

主要表达管道及其附件在厂房建筑物内外的空间位置、尺寸和规格，以及与有关机器、设备的联接关系。

管道布置图是管道安装和施工的重要依据。

一般包括以下内容：①一组试图：包括管道平面布置图和立面布置图。

表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。

②标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。

③方位标：表示管道安装的方位基准。

④标题栏：注写图名、图号、比例及签字等。

2绘图原则平面图的配置，一般应与设备布置图中的平面图一致，即按建筑标高平面分层绘制，各层管道布置平面图将该层楼板以下的设备，管道等全部画出，不受剖切位置的影响。

在平面图的基础上，选择恰当的剖切位置画出立面剖视图，以表达管道的立面布置情况和标高。

必要时还可选择局部立面剖视图对管道情况进一步补充表达。

3图示方法1图幅和比例管道布置图的图幅应尽量采用A0。

比较简单的也可采用A1或A2。

同区的图应采用同一种图幅。

图幅不宜加长或加宽。

一般采用的比例为1﹕30，也可采用1﹕25或1﹕50。

同区的或各分层的平面图，应采用同一比例。

2视图的配置管道布置图包括一组平面图、立面图或剖面图①平面图是表达厂房某层上管道布置情况的的水平剖视图。

平面图可以绘制在一张图纸上，也可绘制在不同图纸上。

若图幅有限时，可将各层平面上的管道布置分区绘制。

对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。

管道布置图(安装图,配管图)视图,标注,绘制方法

管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。

管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。

Ø比较简单的也可采用A1或A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。

Ø同区的或各分层的平面图，应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线：Ø粗线0.9～1.2 mm →单线管道Ø中粗线0.5～0.7 mm →双线管道Ø细线0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号7号字Ø工程名称、文字说明及轴线号、表格中的文字5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。

Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。

Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。

设计人员配管图画图规范
1、图框用多线段或矩形，宽度0.6mm，白色；
2、双管线用黄色；
3、单管线用品红色；
4、中心线用红色点划线；设备外形用绿色细实线。

平台框架外形用白色细实线，管件外形用青色细实线，竖管符号用红色表示。

5、表格格式文字高度为5mm；
6、表格以外的设备、建（构）筑物名称及编号的文字高度为4mm；
7、其他文字及标注文字高度为3mm，标注箭头为3mm；
8、“建北”高度为7mm，圆直径为25mm，角度为8°
注：以上5、6、7、8均使用白色细实线。

9、图线适用范围
10、图纸幅面尺寸（单位mm）
图纸格式（一）
图框格式（二）
11、脚图章格式（尺寸单位mm）
12、支吊架表格格式（尺寸单位mm）
13、配管图图幅及比例
配管图一般采用A1图幅或其加长版，比例采用1：30、1：50 或1：60。

配管、配线

塑化、切粒、挤出成型加工而成，主要用于电线、电缆的保护套管等。
管材长度4ｍ/根，颜色一般为灰色。管材连接一般为加热承插式连接和塑料热风焊，弯曲必须加热进行。
特点：耐腐蚀性能较好，不耐高温，属非阻燃型管。适用于腐蚀性较大的场所明敷设。
一、室内导线敷设方式
2) 半硬阻燃塑料管也叫PVC阻燃塑料管，由聚氯乙烯树脂加入增塑剂、稳定剂
一、室内导线敷设方式
（4）金属波纹管也叫金属软管或蛇皮管，主要用于设备上的配线，或用于管、
槽与设备的连接等。一般敷设在较小型电动机的接线盒与钢管口的连接处，用来保护电缆或导线不受机械损伤。
一、室内导线敷设方式
2.瓷夹和瓷瓶配线
瓷夹和瓷瓶配线就是利用瓷夹或瓷瓶支持和固定导线的一种配线方式。
(1)瓷夹配线，适用范围：用电量较小，且无机械损伤的干燥明显处所。
二、配管配线工程识图
5. 室内配管配线工程施工图的识图案例（2）主要参数 2）照明配电：照明、插座均由不同的支路供电；所有插座回路均设漏电断路器保护。除注明外，开关、插座分别距地1.4m、 0.3m暗装。卫生间开关、插座选用防潮、防溅型面板。空调设置专门的配电箱，空调用配电箱距地0.3m暗装。 3）总配电箱距地1.5m嵌墙暗装，各分配电箱距地1.5m嵌墙暗装。 4）照明支线选用BV导线，2～4根穿SC15钢管，5～6根穿SC20钢管。
适用范围：屋架较高、跨距较大、灯具安装高度要求较低的工业厂房内。
钢索吊管配线
一、室内导线敷设方式
6.电气竖井内配线电气竖井就是从建筑物的底层到顶层留出的一条井
道。竖井在每个楼层设有配电小间，它是竖井的一部分，每层都有楼板隔开，只留出不同尺寸的孔洞。
一般适用于多层和高层建筑内垂直配电干线的敷设，是高层建筑特有的一种综合配线方式。

线管介绍及配管规范(新)

线管介绍及配管规范第一部分线管介绍一、线管分类SC：焊接钢管TC：电线管（薄钢管）PC/PVC：硬质塑料管/聚氯乙烯硬管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管KPC波纹管二、线管解释1、焊接钢管SC管是钢导管的英文单词steel conduit 的开头字母缩写。

SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）。

TC管是薄壁电线管。

RC管通于原来标注的GG，是通常说的水煤气管。

以上通称焊接钢管。

2、非金属管PC/PVC硬质塑料管/聚氯乙烯硬管FPC半硬管KPC波纹管3、桥架CT是桥架敷设。

桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架，金属桥架按照制作工艺分为盒式桥架和梯形桥架。

消防上一般使用金属防火桥架。

4、目前几种常见的金属线管KBG、JDG是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC管等不是一回事，SC管是规范上的焊管而且是厚壁的，壁厚通常不小于3mm。

KBG是扣压式电气导管，使用专用的压钳将套接管与导管压接紧固。

JDG是紧固式电气导管，套管与导管使用用螺丝紧固。

JDG、KBG管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。

壁厚为1.2mm-2.5mm左右。

广泛应用，节省钢材。

安装简便，功效高。

但要用正规厂家的，否则弯曲时，易扁、开裂。

要用配套的弯曲工具和弹簧。

JDG管JDG导管系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。

选材精当JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序（如果作为明敷设消防电线管使用时需要刷金属防火涂料）。

线管介绍及配管规范

线管介绍及配管规范第一部分线管介绍一、线管分类SC：焊接钢管TC：电线管（薄钢管）PC/PVC :硬质塑料管/聚氯乙烯硬管CT：电缆桥架CP :金属软管SR：钢线槽RC：水煤气管KPC 波纹管二、线管解释1、焊接钢管SC管是钢导管的英文单词steel conduit的开头字母缩写。

SC新的标准标注，同于原来的G,应该是电线管，（也就是通常说的厚壁电线管）。

TC 管是薄壁电线管。

RC管通于原来标注的GG,是通常说的水煤气管。

以上通称焊接钢管。

2、非金属管PC/PVC 硬质塑料管/聚氯乙烯硬管FPC 半硬管KPC 波纹管3、桥架CT 是桥架敷设。

桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架，金属桥架按照制作工艺分为盒式桥架和梯形桥架。

消防上一般使用金属防火桥架。

4、目前几种常见的金属线管KBG、JDG 是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC管等不是一回事,SC管是规范上的焊管而且是厚壁的，壁厚通常不小于3mm。

KBG是扣压式电气导管，使用专用的压钳将套接管与导管压接紧固。

JDG是紧固式电气导管，套管与导管使用用螺丝紧固。

JDG、KBG 管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。

壁厚为1.2mm-2.5mm 左右。

广泛应用，节省钢材。

安装简便，功效高。

但要用正规厂家的，否则弯曲时，易扁、开裂。

要用配套的弯曲工具和弹簧。

JDG管JDG 导管系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS 工业标准相一致，并与GB50303、GB50300 相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。

选材精当JDG 导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

施工方便无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序（如果作为明敷设消防电线管使用时需要刷金属防火涂料）。

配管设计应遵守的标准规范

配管设计应遵守的标准规范《化工工艺设计施工图内容和深度统一规定》HG20519-92和《化工装置管道布置设计规定》HG/T20549-1998。

《石油化工管道布置设计通则》 SH3012-2000《石油化工企业管道柔性设计规范》 SH3041-1991《石油化工企业管道设计器材选用通则》 SH3059-1994《石油化工企业管道支吊架设计规范》 SH3073-1995《化工管道设计规范》 HGJ8-87《石油化工钢制通用阀门选用、检验及验收》 SH3064-1994《设备及管道保温设计导则》 GB8157-87《设备及管道保冷设计导则》 GB15586-95《管路跨距设计规定》 CD42A22-84《石油化工企业配管工程术语》 SH/J3051-1993《石油化工企业配管工程设计图例》 SH/J3052-1993《石油化工企业设计防火规范》（1999年局部修订条文） GB50160-92《石油化工企业非埋地管道抗震设计通则》 SH3039-1999《爆炸和火灾危险环境电力装置设计规范》 GB50058-1992《石油化工企业燃料气系统和可燃气体排放系统设计规 SH3009-2000《石油化工静电接地设计规范》 SH3097-2000《石油化工设备和管道涂料防腐蚀技术规范》 SH3022-2000《石油化工企业设备和管道表面色和标志》 SH3043-1991《碳钢、低合金钢无缝对焊管件》 HG/T21635-1987《职业性接触毒物危害程度分级》 GB5044-85《工业金属管道工程施工及验收规范》 GB50235-97《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98《石油化工剧毒、可燃介质管道工程施工及验收规范》 SH3501-1997《钢制石油化工压力容器设计规定》 GB150-1998《石油化工企业厂区管线综合设计规范》 SH3054-93《化工设备、管道外防腐设计规定》 HGJ34-90file:///C|/Documents and Settings/Administrator/桌面/临时文档/配管设计应遵守的标准规范.txt[2009-12-7 9:47:58]。
