温度传感器课程设计报告1

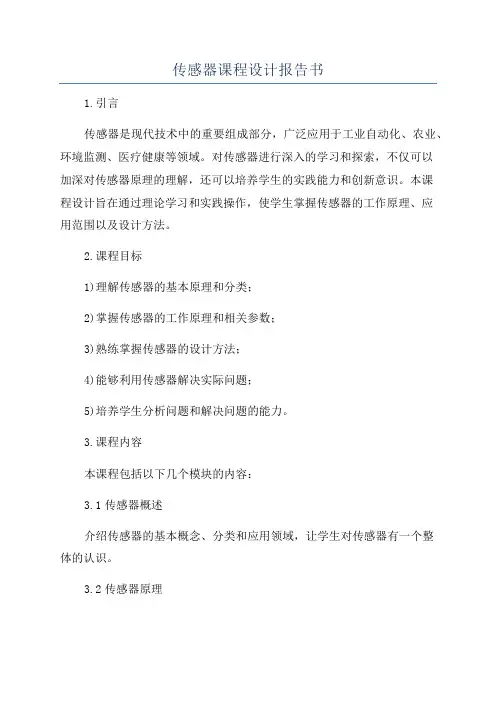

传感器课程设计报告书
传感器课程设计报告书1.引言传感器是现代技术中的重要组成部分，广泛应用于工业自动化、农业、环境监测、医疗健康等领域。
对传感器进行深入的学习和探索，不仅可以加深对传感器原理的理解，还可以培养学生的实践能力和创新意识。
本课程设计旨在通过理论学习和实践操作，使学生掌握传感器的工作原理、应用范围以及设计方法。
2.课程目标1)理解传感器的基本原理和分类；2)掌握传感器的工作原理和相关参数；3)熟练掌握传感器的设计方法；4)能够利用传感器解决实际问题；5)培养学生分析问题和解决问题的能力。
3.课程内容本课程包括以下几个模块的内容：3.1传感器概述介绍传感器的基本概念、分类和应用领域，让学生对传感器有一个整体的认识。
3.2传感器原理介绍常见传感器的工作原理，如光电传感器、压力传感器、温度传感器等，并通过实验让学生亲自操作传感器并观察输出结果。
3.3传感器参数介绍传感器的相关参数，如灵敏度、精度、线性度等，并通过实验让学生了解这些参数对传感器性能的影响。
3.4传感器设计方法介绍传感器的设计方法，包括传感器的选择、电路设计和信号处理等，并通过实验让学生进行传感器的设计。
3.5传感器应用实例介绍传感器在实际应用中的案例，并要求学生团队合作，选择一个具体的应用场景进行传感器设计和实现。
4.实践环节本课程注重实践操作，学生需在实验室完成一系列传感器实验，并完成一个小组项目。
实验内容包括传感器的基本操作、传感器参数的测量、传感器的校准和传感器的应用设计。
5.评分方式本课程的评分方式包括以下几个方面：1)平时成绩：包括实验操作、实验报告和实验讨论等。
2)项目成绩：根据小组项目的完成情况进行评分。
3)考试成绩：根据理论知识进行考核。
6.总结通过本课程的学习，学生不仅可以掌握传感器的基本原理和相关参数，还能够熟练运用传感器解决实际问题。
同时，课程设计还培养了学生的实践能力和创新意识，为其今后从事相关领域的工作打下了坚实的基础。
温度报警器传感器课程设计报告
摘要随着时代的进步和发展，单片机技术已经普及到我们生活、工作、科研、各个领域，已经成为一种比较成熟的技术, 本文主要介绍了一个基于89S51 单片机的测温系统，详细描述了利用数字温度传感器DS18B20 开发测温系统的过程，重点对传感器在单片机下的硬件连接，软件编程以及各模块系统流程进行了详尽分析，特别是数字温度传感器DS18B20 的数据采集过程。
对各部分的电路也一一进行了介绍,该系统可以方便的实现实现温度采集和显示，并可根据需要任意设定上下限报警温度，它使用起来相当方便，具有精度高、量程宽、灵敏度高、体积小、功耗低等优点，适合于我们日常生活和工、农业生产中的温度测量，也可以当作温度处理模块嵌入其它系统中，作为其他主系统的辅助扩展。
DS18B20 与AT89C51 结合实现最简温度检测系统，该系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度测量，有广泛的应用前景。
关键词：单片机报警系统DS18B20 温度传感器数字温度计AT89S52目录1、概述........................................................................................ . (1)1.1 课程设计的意义 (1)1.2 设计的任务和要求 (1)2、系统总体方案及硬件设计 (2)2.1 数字温度计设计方案论证 (2)2.1.1 方案一 (2)2.1.2 方案二 (2)2.2 系统总体设计 (3)2.3 系统模块 (4)2.3.1 主控制器 (4)2.3.2 显示电1 概述1.1 课程设计的意义本次课程设计是对于我们所学的传感器原理知识所进行的一次实际运用，通过自主的课程设计和实际操作，可增加我们自身的动手能力。
特别是对温度传感这方面的知识有了实质性的了解，对进一步学习传感器课程起到很大的作用。
本课程设计通过查阅相关资料，在老师和同学的帮助下完成，在锻炼了自我的同时也增强了自己的团队意识和团队协作精神。
课程设计报告 温度传感器

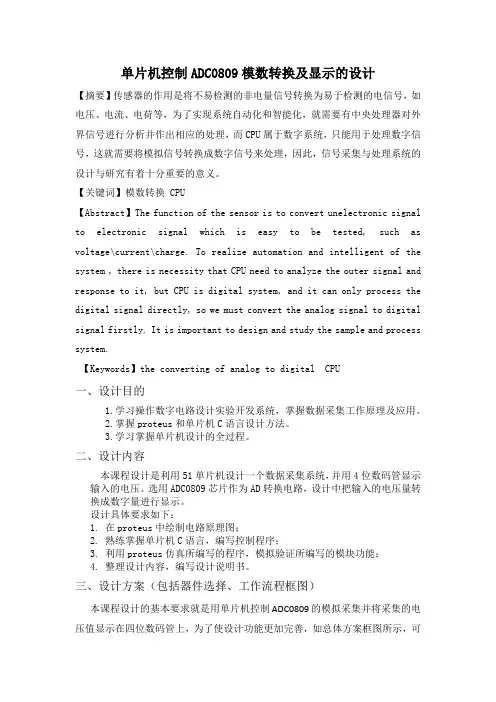

单片机控制ADC0809模数转换及显示的设计【摘要】传感器的作用是将不易检测的非电量信号转换为易于检测的电信号，如电压、电流、电荷等，为了实现系统自动化和智能化，就需要有中央处理器对外界信号进行分析并作出相应的处理，而CPU属于数字系统，只能用于处理数字信号，这就需要将模拟信号转换成数字信号来处理，因此，信号采集与处理系统的设计与研究有着十分重要的意义。
【关键词】模数转换 CPU【Abstract】The function of the sensor is to convert unelectronic signal to electronic signal which is easy to be tested, such as voltage\current\charge. To realize automation and intelligent of the system , there is necessity that CPU need to analyze the outer signal and response to it, but CPU is digital system, and it can only process the digital signal directly, so we must convert the analog signal to digital signal firstly. It is important to design and study the sample and process system.【Keywords】the converting of analog to digital CPU一、设计目的1.学习操作数字电路设计实验开发系统，掌握数据采集工作原理及应用。
2.掌握proteus和单片机C语言设计方法。
3.学习掌握单片机设计的全过程。
温度传感器实验报告

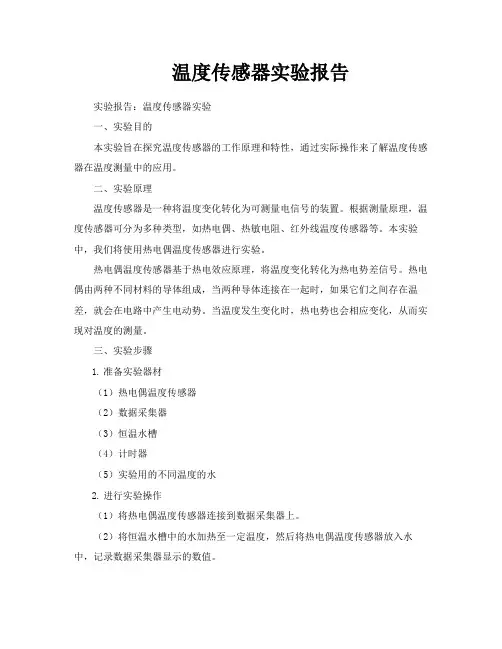

温度传感器实验报告实验报告：温度传感器实验一、实验目的本实验旨在探究温度传感器的工作原理和特性，通过实际操作来了解温度传感器在温度测量中的应用。
二、实验原理温度传感器是一种将温度变化转化为可测量电信号的装置。
根据测量原理，温度传感器可分为多种类型，如热电偶、热敏电阻、红外线温度传感器等。
本实验中，我们将使用热电偶温度传感器进行实验。
热电偶温度传感器基于热电效应原理，将温度变化转化为热电势差信号。
热电偶由两种不同材料的导体组成，当两种导体连接在一起时，如果它们之间存在温差，就会在电路中产生电动势。
当温度发生变化时，热电势也会相应变化，从而实现对温度的测量。
三、实验步骤1.准备实验器材（1）热电偶温度传感器（2）数据采集器（3）恒温水槽（4）计时器（5）实验用的不同温度的水2.进行实验操作（1）将热电偶温度传感器连接到数据采集器上。
（2）将恒温水槽中的水加热至一定温度，然后将热电偶温度传感器放入水中，记录数据采集器显示的数值。
（3）将恒温水槽中的水降温至另一不同温度，然后将热电偶温度传感器放入水中，记录数据采集器显示的数值。
（4）重复步骤（3），直至记录下不同温度下的数据。
（5）将实验数据整理成表格，并进行数据分析。
四、实验数据分析实验数据如下表所示：根据热电偶温度传感器的测量原理，我们可以计算出每一组数据的热电势差值ΔT。
将所有热电势差值进行平均，得到平均热电势差值ΔTave。
根据公式T = ΔT / ΔTave × Tref，我们可以计算出实验测量的温度值T。
其中，Tref为参考温度值，本实验中取为25℃。
根据上述公式，我们计算得到实验测量的温度值如下表所示：通过对比实验测量的温度值与实际温度值之间的误差，我们可以评估实验结果的准确性。
同时，我们还可以分析实验数据的变化趋势，例如在不同温度范围内热电势的变化趋势等。
五、实验结论通过本次实验，我们了解了温度传感器的原理和特性，并掌握了热电偶温度传感器的使用方法。
51温度传感器课程设计
51温度传感器课程设计一、课程目标知识目标：1. 学生能够理解温度传感器的基本原理，掌握51温度传感器的工作方式和特点。
2. 学生能够描述温度传感器在智能控制系统中的应用，并解释其重要性。
3. 学生能够运用数学知识，对温度传感器采集的数据进行分析和处理。
技能目标：1. 学生能够正确连接和配置51温度传感器，完成温度监测电路的搭建。
2. 学生能够编写程序，实现对温度的实时采集、显示和处理。
3. 学生能够运用问题解决策略，对温度控制系统的故障进行诊断和修复。
情感态度价值观目标：1. 学生对温度传感器和智能控制系统产生兴趣，增强对科学技术的热爱和好奇心。
2. 学生在合作探究中，培养团队精神和沟通能力，提高自信心和自主学习能力。
3. 学生认识到温度控制在日常生活和工业生产中的重要性，增强环保意识和责任感。
分析课程性质、学生特点和教学要求：本课程为初中信息技术课程，结合学生已有物理、数学知识，以实用性为导向，强调知识与实践相结合。
学生特点为好奇心强，喜欢动手实践，但理论知识掌握程度不一。
因此，教学要求注重理论与实践相结合，引导学生主动探究，提高学生的动手能力和解决问题的能力。
二、教学内容1. 温度传感器原理：介绍温度传感器的基本工作原理，包括热敏电阻的阻值随温度变化的特性，重点讲解NTC热敏电阻的原理及应用。
2. 51温度传感器介绍：详细讲解51温度传感器的结构、性能参数及使用方法，结合教材相关章节，使学生了解其在智能控制系统中的应用。
3. 温度监测电路搭建：指导学生按照教材步骤，正确连接和配置51温度传感器，完成温度监测电路的搭建，学习电路图识读和电子元件的使用。
4. 编程与数据处理：教授学生编写程序，实现对温度的实时采集、显示和处理，结合数学知识，对采集到的数据进行分析和计算。
5. 故障诊断与修复：培养学生运用问题解决策略，对温度控制系统的故障进行诊断和修复，提高学生的动手能力和实际操作技能。
6. 实践应用：结合实际案例，让学生了解温度控制在日常生活和工业生产中的应用，激发学生学习兴趣，提高学生的创新意识。
温度传感器课程设计

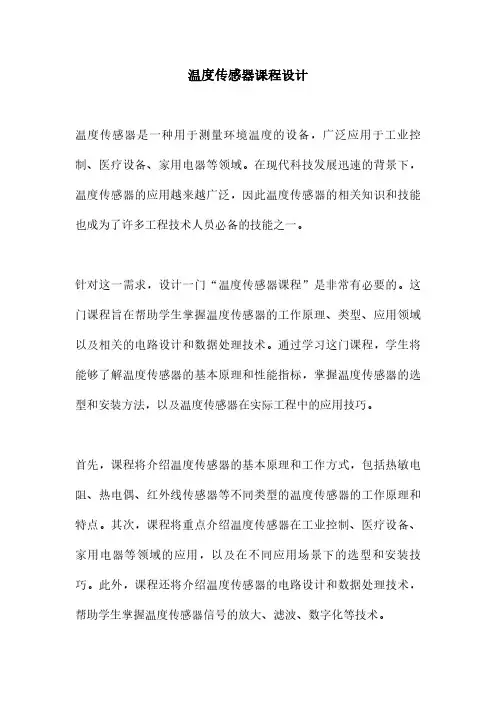

温度传感器课程设计
温度传感器是一种用于测量环境温度的设备，广泛应用于工业控制、医疗设备、家用电器等领域。
在现代科技发展迅速的背景下，温度传感器的应用越来越广泛，因此温度传感器的相关知识和技能也成为了许多工程技术人员必备的技能之一。
针对这一需求，设计一门“温度传感器课程”是非常有必要的。
这门课程旨在帮助学生掌握温度传感器的工作原理、类型、应用领域以及相关的电路设计和数据处理技术。
通过学习这门课程，学生将能够了解温度传感器的基本原理和性能指标，掌握温度传感器的选型和安装方法，以及温度传感器在实际工程中的应用技巧。
首先，课程将介绍温度传感器的基本原理和工作方式，包括热敏电阻、热电偶、红外线传感器等不同类型的温度传感器的工作原理和特点。
其次，课程将重点介绍温度传感器在工业控制、医疗设备、家用电器等领域的应用，以及在不同应用场景下的选型和安装技巧。
此外，课程还将介绍温度传感器的电路设计和数据处理技术，帮助学生掌握温度传感器信号的放大、滤波、数字化等技术。
在课程设计方面，可以采用理论教学与实践操作相结合的方式。
理论教学部分可以通过课堂讲授、案例分析、实验演示等方式进行，让学生在理论学习中获得系统的知识结构；实践操作部分可以通过实验课、实训课等形式进行，让学生在实际操作中掌握温度传感器的选型、安装、调试等技术技能。
总之，“温度传感器课程设计”旨在帮助学生系统掌握温度传感器的相关知识和技能，提高他们在工程技术领域的应用能力，促进温度传感器技术的应用与推广。
希望这门课程能够为学生们提供全面的学习平台，让他们在未来的工作中能够游刃有余地应用温度传感器技术，为社会发展做出更大的贡献。
温度传感器课程设计报告
电子设计基础II温度传感器设计报告组员：肖勃 2011112158郭鹏 2011148116贾永天 2011109101完成日期： 2013-4-20一、设计要求图一温度传感器基本结构温度传感器是一种依靠被测物与热元件和温度之间的关系，来达到测量目的的，因此光电传感器的热源扮演着很重要的角色，温度传感器的电源要是一个恒温电源，电源稳定性的设计至关重要，电源的稳定性直接影响到测量的准确性。
二、工作原理温度传感器DS18B20从设备环境的不同位置采集温度，单片机AT89S51 获取采集的温度值，经处理后得到当前环境中一个比较稳定的温度值，再根据当前设定的温度上下限值，通过加热和降温对当前温度进行调整。
当采集的温度经处理后超过设定温度的上限时，单片机通过三极管驱动继电器开启降温设备 (压缩制冷器)，当采集的温度经处理后低于设定温度的下时,单片机通过三极管驱动继电器开启升温设备(加热器)。
当由于环境温度变化太剧烈或由于加热或降温设备出现故障，或者温度传感头出现故障导致在一段时间内不能将环境温度调整到规定的温度限内的时候，单片机通过三极管驱动扬声器发出警笛声。
系统中将通过串口通讯连接PC 机存储温度变化时的历史数据，以便观察整个温度的控制过程及监控温度的变化全过程。
三、方案设计采用热电偶温差电路测温，温度检测部分可以使用低温热偶，热电偶由两个焊接在一起的异金属导线所组成（热电偶的构成如图3.1），热电偶产生的热电势由两种金属的接触电势和单一导体的温差电势组成。
通过将参考结点保持在已知温度并测量该电压，便可推断出检测结点的温度。
数据采集部分则使用带有A/D 通道的单片机，在将随被测温度变化的电压或电流采集过来，进行A/D 转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来。
热电偶的优点是工作温度范围非常宽，且体积小，但是它们也存在着输出电压小、容易遭受来自导线环路的噪声影响以及漂移较高的缺点，并且这种设计需要用到A/D 转换电路，感温电路比较麻烦。
数字温度传感器课程设计
数字温度传感器课程设计一、课程目标知识目标：1. 学生能理解数字温度传感器的基本工作原理，掌握相关的物理概念和术语。
2. 学生能描述数字温度传感器在智能控制系统中的应用，并列举至少三种实际应用场景。
3. 学生能解读数字温度传感器输出的数据，并进行简单的数据转换。
技能目标：1. 学生能够正确使用数字温度传感器进行温度测量，并完成数据采集。
2. 学生能够运用编程软件对数字温度传感器进行控制，实现对温度的实时监控。
3. 学生能够通过小组合作，设计并实施一个简单的数字温度传感器应用项目。
情感态度价值观目标：1. 学生能够认识到数字温度传感器在生活中的广泛应用，增强对科技的兴趣和认识。
2. 学生通过实践操作，培养动手能力、观察力和问题解决能力。
3. 学生在小组合作中，学会沟通与协作，培养团队精神和集体荣誉感。
课程性质：本课程为信息技术与物理学科的跨学科课程，注重理论联系实际，强调学生的动手操作和实际应用。
学生特点：初三学生具备一定的物理知识和信息技术基础，对新鲜事物充满好奇心，善于合作与交流。
教学要求：结合学生特点，注重理论与实践相结合，通过项目式学习，提高学生的实际操作能力和问题解决能力。
在教学过程中，关注学生的个体差异，给予个性化指导，确保课程目标的实现。
将目标分解为具体的学习成果，便于后续教学设计和评估。
二、教学内容1. 数字温度传感器基础知识：- 温度传感器原理与分类- 数字温度传感器的工作原理- 常见数字温度传感器的结构与性能2. 数字温度传感器的应用：- 数字温度传感器在智能控制系统中的应用- 实际应用场景案例分析- 数字温度传感器选型依据3. 数据采集与处理：- 数字温度传感器输出数据的读取与转换- 数据采集系统的搭建与编程- 温度监控系统的设计与实现4. 实践操作与项目设计：- 数字温度传感器的使用与调试- 小组合作进行温度测量与监控系统设计- 项目展示与评价教学大纲安排：第一课时：数字温度传感器基础知识学习第二课时：数字温度传感器应用案例分析第三课时：数据采集与处理方法学习第四课时：实践操作与项目设计教材关联章节：《信息技术》中关于传感器及其应用的相关章节；《物理》中关于温度及其测量、数据采集与处理的相关章节。
简易温度传感器设计报告1
温度传感器设计报告机制091 109011016 詹杭羽前言：在机电一体化系统中,传感器处系统之首,其作用相当于系统感受器官,能快速、精确地获取信息并能经受严酷环境考验,是机电一体化系统达到高水平的保证。
如缺少这些传感器对系统状态和对信息精确而可靠的自动检测,系统的信息处理、控制决策等功能就无法谈及和实现。
一、设计原理：常温下，开关二极管IN4148的管压降为0.7V左右，其值随温度的变化而变化，其关系曲线如下图所示：即温度每上升1℃正向压降降低2mV，利用此关系即可对温度信号进行捕获，然后经运放进行放大即可在相关仪器上显示温度的变化情况。
二、总电路图：三、设计分析：总电路可分为两部分，前置部分与后面的放大大电路。
1、恒流源部分：经查资料得知，二极管的管压降与温度构成线性关系需其处于一个恒流状态下。
如图所示：通过R2与R3的分压，运放输入端可获得约0.3V的电压，根据虚短原理，R1两端获得4.7V的电压，然后根据虚断原理，可得流过二极管的电流约为1mA，其值恒定不变，因而达到恒流的目的。
另C1的作用是滤去前置电路中的交流成分，提高电路的稳定性。
2.放大部分：可变电阻用来调节输出电压的值，在设定的起始温度下（如0℃）调节可变电阻使运放两输入端电压相等，此时输出为零，对应于外接电压表的零刻度。
考虑到恒流源中运放输出电阻的影响，R4取值不宜过小，应设计要求，取放大倍数为50，即温度每升一度输出的值变化为0.1V，故在0～100℃输出电压对应的范围为0～10V。
V1为模拟电压源，模拟二极管的压降变化。
为增加电路的稳定性，加入C2滤波。
四、仿真结果及分析：仿真还只是理论上的结果，具体数据还应根据实际电路的结果进行修正。
传感器设计报告范文
传感器设计报告范文一、引言传感器是现代工程领域中的重要组成部分，它的出现为我们提供了获取和监测环境、物体等信息的重要手段。
传感器可以将环境中的物理量转换为电信号，通过信号处理和数据分析，实现对环境、物体等的检测和测量。
本次传感器设计报告将介绍我们设计的一款温度传感器。
二、设计目标本次传感器设计的目标是实现对环境温度的准确测量，并将测量结果以电信号的形式输出。
设计要求如下：1.温度检测范围为-40℃到100℃，测量精度要求在±0.5℃以内；2.输出电压为0-5V，与温度呈线性关系；3.传感器可在室内和室外环境中正常工作，能够抵抗一定程度的湿气和尘埃干扰；4.传感器体积小巧、安装方便、运行稳定可靠。
三、传感器结构本次传感器采用热电偶原理来实现温度的测量。
热电偶是一种能够将温度差转换为电压信号的传感器。
我们选择了铜-铜镍热电偶作为传感器的工作原理。
铜-铜镍热电偶在常温下的开路电压为0V，随着温度的升高，电势差也会相应增加。
为了提高传感器的稳定性和准确性，我们将热电偶焊接在一个特殊的保护套管中。
保护套管由不锈钢制成，具有较高的抗腐蚀性和散热性能，能够有效地保护热电偶，并提供稳定的工作环境。
四、传感器电路设计为了将传感器获得的温度信号转换为电压信号输出，我们设计了一个简单的电路。
电路由两部分组成：放大电路和线性关系转化电路。
放大电路采用了放大器来放大热电偶传感器获得的微小电压信号。
为了提高放大器的稳定性和抗干扰能力，我们采用了差动放大器的结构，并使用了低噪声运算放大器来保证放大器的性能。
线性关系转化电路将放大后的电压信号与温度之间建立线性关系。
我们选择了一个滑动变阻器，通过调节变阻器的阻值来实现电压信号与温度之间的线性转换。
五、性能测试为了验证传感器的性能，我们进行了一系列的测试。
首先，在控制温度恒定的环境中，将传感器与高精度数字温度计进行对比测量。
测试结果显示，传感器的测量结果与数字温度计的测量结果吻合度较高，在精度要求范围内。
(最新版)基于DS18B20传感器温度测量课程设计报告(1)毕业论文
<<基于DS18B20传感器温度测量>>课程设计报告专业：___________________________班级：___________________________姓名：___________________________指导老师：__________________________二00九年 12月 27日目录1、（内容）页码2、3、4、1.设计题目《基于DS18B20传感器温度测量》2.课程设计目的通过基于MCS-51系列单片机AT89C51和DS18B20温度传感器检测温度，熟悉芯片的使用，温度传感器的功能，数码显示管的使用，汇编语言的设计；并且把我们这一年所学的数字和模拟电子技术、检测技术、单片机应用等知识，通过理论联系实际，从题目分析、电路设计调试、程序编制调试到传感器的选定等这一完整的实验过程，培养了学生正确的设计思想，使学生充分发挥主观能动性，去独立解决实际问题，以达到提升学生的综合能力、动手能力、文献资料查阅能力的作用，为毕业设计和以后工作打下一个良好的基础。
3.设计任务和要求以MCS-51系列单片机为核心器件，组成一个数字温度计，采用数字温度传感器DS18B20为检测器件，进行单点温度检测，检测精度为0.5摄氏度。
温度显示采用3位LED数码管显示，两位整数，一位小数。
具有键盘输入上下限功能，超过上下限温度时，进行声音报警。
4.正文一、方案选择与论证根据设计任务的总体要求，本系统可以划分为以下几个基本模块，针对各个模块的功能要求，分别有以下一些不同的设计方案：1、温度传感器模块方案一：采用热敏电阻，热敏电阻精度、重复性、可靠性较差，对于检测1摄氏度的信号是不适用的，也不能满足测量范围。
在温度测量系统中，也常采用单片温度传感器，比如AD590，LM35等。
但这些芯片输出的都是模拟信号，必须经过A/D转换后才能送给计算机，这样就使测温系统的硬件结构较复杂。
温度传感器实验报告
温度传感器实验报告篇一：温度传感器实验报告摘要:单片机系统设计是一门实践性和应用性都很强的课程。
为了充分激发学生的创造力,使学生熟悉单片机应用系统的研制和开发过程,掌握单片机的设计原理和开发步骤,我们开设了单片机系统设计综合实践课程。
本文阐述了此综合实践课程的实施方案,给出了典型的设计范例。
经过几年的教学实践,本课程取得了良好的教学效果。
关键词:单片机系统;综合实践课程;实践教学1 前言2 任务与要求利用伟福Lab6000系列单片机仿真实验系统构成简单实用的单片机系统,要求如下:(1)充分应用MCS-51系列微处理器和伟福Lab6000系列单片机仿真实验系统所提供的硬件资源,自由选题实现一个简单实用的单片机系统。
(2)要求具备必需的人机接口。
(3)可以选用汇编或C51语言进行控制程序开发。
设计的系统性能如下:(1)系统运行稳定,具有一定的抗干扰和故障自测能力。
(2)系统设计安全可靠,具有出错报警和应急关闭能力。
(3)系统精度达到一般民用品的基本要求。
(4)人机接口界面友好、直观、操作简单。
另外,我们提供了一些选题供学生拓展思路,主要有:(1)出租车计价器。
(2)温度控制系统。
(3)可编程交通灯系统。
(4)PWM电机调速系统。
(5)数字温度计。
(6)数字频率计。
3 设计范例3.1 PWM电机调速系统PWM电机调速系统如图1所示,系统包含电机驱动电路和测速电路,两者构成闭环系统。
电机驱动采用脉宽PWM调压电路,测速电路的核心部件是霍尔元件。
霍尔元件是一种磁传感器。
用它可以检测磁场及其变化,可在各种与磁场有关的场合中使用。
在外磁场的作用下,当磁感应强度超过霍尔元件导通阈值BOP时,霍尔元件输出管导通,输出低电平。
若外加磁场的B值降低到BRP时,输出管截止,输出高电平。
在直流电机的转盘上粘贴着一枚小磁铁,霍尔元件安装在转盘附近,每当磁铁靠近霍尔元件时霍尔元件导通,输出低电平,远离时霍尔元件截至,输出高电平。
单片机温度传感器设计报告
单片机温度传感器设计报告一、设计目的本设计旨在利用单片机和温度传感器构建一个温度测量系统，实时监测周围环境的温度，并通过显示屏显示出来。
通过这个设计，可以使用户及时了解到室内环境的温度情况，为用户提供一个舒适的居住环境。
二、设计原理1.硬件部分温度传感器：采用数字温度传感器DS18B20，具有高精度、线性度高、抗干扰性好等优点，可以提高温度测量的准确性。
单片机：采用STC89C52单片机，具有丰富的外设资源和强大的计算能力，可以实现温度数据的采集、处理和显示功能。
电源：采用稳压电源，保证系统的稳定性和可靠性。
2.软件部分主程序：通过单片机的AD转换模块，将温度传感器的模拟信号转换为数字信号，然后进行温度计算和数据处理，最后将结果显示在液晶显示屏上。
温度转换算法：根据温度传感器的数据手册，利用公式将采集到的数字信号转换为实际温度值。
实时显示功能：通过控制单片机的定时器和中断，实现对温度数据的实时采集和显示。
三、设计步骤1.硬件连接将温度传感器的VCC接到单片机的5V电源引脚，GND接到单片机的地引脚，DQ接到单片机的P1口。
将液晶显示屏的VCC接到单片机的5V电源引脚，GND接到单片机的地引脚，RS、RW、E分别接到单片机的P2.0、P2.1、P2.2口，D0-D7接到单片机的P0口。
将单片机的P3口接到稳压电源的输出端，作为单片机的电源。
2.软件编程使用Keil C51软件进行编程，编写主程序和温度转换算法。
通过对单片机的中断和定时器的配置，实现对温度数据的实时采集和显示。
通过对液晶显示屏的控制，将温度数值显示在屏幕上。
同时，可以设置温度报警功能，当温度超过设定的范围时，通过蜂鸣器发出警告声。
四、实验结果经过上述设计和调试，实验结果显示良好。
温度传感器能够准确地采集到周围环境的温度值，并通过液晶显示屏实时显示出来。
当温度超过设定范围时，蜂鸣器发出警告声，提醒用户采取相应的措施。
整个系统工作稳定、准确性高、实用性强。
温度传感器的设计报告
温度传感器的设计一、设计方案1.1设计要求1）通过DS18B20能够显示坏镜温度2）通过设定的温度能够报警1.2方案比较方案一：用热敏电阻103结合单片机作温度控制系统。
热敏电阻103测温的精度为0.5℃,温度测量范围-200℃～260℃,可与单片机结合,构成测温电路,且性能温定,易测.方案二：用DS18B20结合单片机控制温度。
DS18B20是DALLAS公司生产的一线式数字温度传感器，具有3引脚TO －92小体积封装形式；温度测量范围为－55℃～＋125℃,可编程为9位～12位A/D转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出；其工作电源既可在远端引入，也可采用寄生电源方式产生；多个DS18B20可以并联到3根或2根线上，CPU只需一根端口线就能与诸多DS18B20通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。
以上特点使DS18B20非常适用于远距离多点温度检测系统。
与方案一相比,方案二的测量范围大,而且价格便宜,而且更适应生活的温度测量要求.固选方案二比较适合.1.3主要技术参数1）DS18B20的封装是SIP32）独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。
3）测温范围－55℃～＋125℃，固有测温分辨率0.5℃。
4）支持多点组网功能，多个DS18B20可以并联在唯一的三线上，实现多点测温5）工作电源: 3~5V/DC6）在使用中不需要任何外围元件7）测量结果以9~12位数字量方式串行传送8）不锈钢保护管直径Φ6二、单元电路分析2.1下载模块2.2电源指示灯模块和报警模块2.3单片机及外围电路STC125410AD系列单片机是高速/低功耗/超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051，但速度快8~12倍。
内部集成MAX810专用复位电路，4路PWM，8路高速10位A/D转换,针对电机控制,强干扰场合. STC12C5410AD具有在系统可编程功能，可以省去价格较高的专门编程器，开发环境的搭建非常容易。
温度课程设计报告书--温度传感器
传感器技术课程设计分数：题目：温度传感器完成人：时间：二○一一年六月目录一．封面二．内容1.技术指标 (3)2.设计方案及其比较 (3)2.1方案一 (3)2.2方案二 (3)2.3方案比较 (3)3.实现方案 (4)3.1组成 (4)3.2 关于DS18B20的详细介绍 (4)3.3工作原理图 (7)3.4电路程序 (8)4.调试过程及结论 (18)5.心得体会 (18)6.参考文献 (19)1.技术指标①独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯;②测温范围为-55℃-+125℃，测量分辨率为0.0625℃;③工作电源: 3~5V;④适配各种单片机或系统机;⑤在使用中不需要任何外围元件;⑥内含寄生电源。
2.设计方案及其比较2.1 方案一采用热敏电阻，热敏电阻精度，重复性，可靠性较差，对于检测1摄氏度的信号是不适用的，也不能满足测量范围。
在温度测量系统中，也采用单片温度传感器，比如ADS90，LM35等。
但这些芯片输出的都是模拟信号，必须经过A/D转换后才能送给计算机，这样就使测温系统的硬件结构较复杂。
另外，这种测温系统难以实现多点测温，也要用到复杂的算法，一定程度导航也增加了软件实现的难度。
2.2 方案二采用单总线数字温度传感器DS18B20温度测量温度，直接输出数据信号。
便于单片机处理及控制，节省硬件电路。
而且该芯片的物理化学性很稳定，此元件线形性能好，在0-100摄氏度时，最大线形偏差小于1摄氏度。
DS18B20最大特点之一采用了单总线的数据传输，由数字温度计DS18B20 和微控制器AT89C51构成的温度装置，它直接输出温度的数字信号到微控制器。
每只DS18B20具有一个独有的不可修改的64位序列号，根据序列号可访问不同的器件。
这样一条总线上可挂接多个DS18B20传感器，实现多点温度测量，轻松的组建传感网络。
2.3 方案比较综上所述，选择方案二3. 实现方案3.1 组成采用AT89S52单片机作为控制核心对温度传感器DS18B20控制，按照系统设计的要求，系统由3个模块组成：主控制器，测温电路和显示电路。
温度传感器课程设计报告
六安职业技术学院课程设计（论文）自动测试与检测技术姓名：****指导教师：*****专业名称：***********所在系部：**********2011年5月目录1摘要2、传感器的构成及T型热电偶使用 (1)3温度传感器测温组成方框图 (1)4、热电偶测温电路系统的工作原理 (1)4.1热电偶测温电路系统的组成4.2单片机控制热电偶测温电路原理图（见附录）4.3热电偶测温电路工作原理5单元电路的设计及元件的选取5.1+5V稳压电源的设计5.2电桥电路的设计5.3放大器电路的设计5.4ICL7107电路的设计5.5显示电路的设计5.6元件选取摘要温度是一个非常重要的物理量，因为它直接影响燃烧、化学反应、发酵、烘烤、煅烧、蒸馏、浓度、挤压成形、结晶以及空气流动等物理和化学过程。
温度控制失误就可能引起生产安全、产品质量、产品产量等一系列问题。
因此对温度的检测的意义就越来越大。
温度采集控制系统在工业生产、科学研究和人们的生活领域中，得到了广泛应用。
在工业生产过程中，很多时候都需要对温度进行严格的监控，以使得生产能够顺利的进行，产品的质量才能够得到充分的保证。
使用自动温度控制系统可以对生产环境的温度进行自动控制，保证生产的自动化、智能化能够顺利、安全进行，从而提高企业的生产效率关键字：热电偶，ICL7107，AbstractTemperature is a very important physical，Because it directly affects many physical and chemical reactions，Temperature control will lead to many problems mistakes，Therefore,the significance of increasing temperature detection，Temperature acquisition and control system in the industrial,scientific,and other areas of life,is widely used，Only in the industrial production process to ensure that production conditions,it may ensure product quality，Automatic temperature control system can automatically produce a temperature controlled environment，Permit the production of automation and intelligence to the smooth,safe,thereby improving production efficiency。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温度传感器的特性及应用设计
集成温度传感器是将作为感温器件的晶体管及其外围电路集成在同一芯片上的集成化温度传感器。
这类传感器已在科研，工业和家用电器等方面、广泛用于温度的精确测量和控制。
1、目的要求
1．测量温度传感器的伏安特性及温度特性，了解其应用。
2．利用AD590集成温度传感器，设计制作测量范围20℃～100℃的数字显示测温装置。
3．对设计的测温装置进行定标和标定实验，并测定其温度特性。
4．写出完整的设计实验报告。
2、仪器装置
AD590集成温度传感器、变阻器、导线、数字电压表、数显温度加热设备等。
3、实验原理
AD590
R=1KΩ
E=（0-30V）
四、实验内容与步骤
㈠测量伏安特性――确定其工作电压范围
⒈按图摆好仪器，并用回路法连接好线路。
⒉注意，温度传感器内阻比较大，大约为20MΩ左右，电源电
压E基本上都加在了温度传感器两端，即U＝E。
选择R4＝1KΩ，温度传感器的输出电流I＝V/R4＝V（mV）/1KΩ＝│V│（μA）。
⒊在0～100℃的范围内加温，选择0.0 、10.0、20.0……90.0、100.0℃，分别测量在0.0、1.0、2.0……25.0、30.0V时的输出电流大小。
填入数据表格。
⒋根据数据，描绘V～I特性曲线。
可以看到从3V到30V，基本是一条水平线，说明在此范围内，温度传感器都能够正常工作。
⒌根据V～I特性曲线，确定工作电压范围。
一般确定在5V～25V为额定工作电压范围。
㈡测量温度特性――确定其工作温度范围
⒈按图连接好线路。
选择工作电压为10V，输出电流为I＝V/R4＝V（mV）/1KΩ＝│V│（μA）。
⒉升温测量：在0～100℃的范围内加热，选择0.0 、10.0、
20.0……90.0、100.0℃时，分别同时测量输出电流大小。
将数据填入数据表格。
注意：一定要温度稳定时再读输出电流值大小。
由于温度传感器的灵敏度很高，大约为k=1μA／℃，所以，温度的改变量基本等于输出电流的改变量。
因此，其温度特性曲线是一条斜率为k=1的直线。
⒊根据数据，描绘I～T温度特性曲线。
⒋根据I～T温度特性曲线，求出曲线斜率及灵敏度。
⒌根据I～T温度特性曲线，在线性区域内确定其工作温度范围。
㈢实验数据:
⒈温度特性
结论：
由IT特性曲线可知：AD590的灵敏度为：K=1 μΑ/ ℃；
工作温度范围大于20 ℃～100 ℃。
⒉伏安特性
结论：
由V～I特性曲线可知：温度传感器工作电压从3V到30V。
（一般确定为：5V～30V）
四、探索与设计
㈠利用温度传感器，设计一个数码显示温度计
用AD590集成温度传感器制作一个热力学温度计，画出电路图，说明调节方法。
原理图
⒈按图摆好仪器，并用回路法连接好线路。
⒉绝对零度定标：将电源负极C端认为是绝对零度T0＝－
273.15℃，将电路B端认为是0℃，则从C到B，温度每变化1℃，压变化1mV，所以，UBC＝273.15mV。
因此，调整R2、R3电阻大
小，使UBC＝273.15mV。
这就是绝对零度定标。
⒊室温TS定标：同理，将温度传感器放置于室温为TS的水中，
认为电路A端是TS℃。
因此，应当有UAB＝│TS│mV。
调整R4电阻大小，使UAB＝│TS│mV。
这就是室温TS定标。
⒋升温测量：如将表头分度值标定为1℃，就从0℃开始，每升高
1℃测量一次输出电压（电流）大小。
如将表头分度值标定为5℃，就从0℃开始，每升高5℃测量一次输出电压（电流）大小。
⒌将升降温的数据填入数据表格，准备数据处理。
⒍根据数据，描绘（电压～温度）V～T特性曲线。
根据V～T特性
曲线，将数字式（或指针式）电压表重新标定为温度表。
⒎温度计的改装
改装:
根据左图V～T特性曲线,将电压表重新标定为温度计,间隔为5 ℃
㈡利用温度传感器设计温差温度计
⒈原理图:
⒉温差温度计的调节方法:
按A图用回路法接好电路
绝对零度定标:将C端认为是绝对零度-273.15 ℃,将B端认为是0℃.调整R2,R3电阻的大小（实验如图标记）,使UBC=273.15mV
室温TS定标:将两个传感器置于室温TS的水中,认为A、D端是TS=20 ℃.调整R4、R5的大小（实验如图标记）,使UAB= UDB =20mV 再按B图接好电路
升温测量:将D端温度保持室温(20 ℃),A端每升高5 ℃测量一次输出电压
根据数据,绘制V～T特性曲线,将电压表重新标定为温差温度计
⒊温差温度计的改装:
改装:
根据左图V～T特性曲线,将电压表重新标定为温差温度计,间隔为5 ℃
㈢创新设计的优缺点:
优点:
AD590互换性好,抗干扰能力强,温度与电压呈良好的线性关系,精度高
加热设备采用水浴加热,可以防止极间短路;试管中加入煤油,保证AD590与杜瓦瓶中水之间有良好的热传递
缺点:
AD590的灵敏度可能不是严格的1 μA/ ℃,使温度计误差增大
升温测量中,温度不好控制
由于条件限制,温度计只能从室温开始测温
温度计表头分度值为5 ℃,灵敏度比较小
温差温度计的升温测量的间隔温度为5 ℃,灵敏度比较小
㈣创新设计的改进:
设计一个利用模数转换接口,将温度传感器输出的信号输入到计算机,进行自动实时测量的装置.这样就可以每0.1 ℃进行一次测量,提
高温度计的灵敏度;同时也消除了人为读数的误差
传感器课程设计报告
