智能八路抢答器设计
八路智能抢答器设计
八路智能抢答器设计
一、概述
八路智能抢答器是一种在教室课堂上提出问题，学生用设置在课桌上
的发射器发出抢答信号，接收端实时识别收到的信号，并将收到的抢答信
号自动分配给对应的台数，从而实现抢答活动的目的，让学生更容易抢答，提高课堂参与度。
二、结构
发射器的功能：当学生按下按钮发送抢答信号时，发射器发出抢答信号，并将发送的数据编码，从而保证抢答信号不会被其他发射器的信号干扰。
接收端的功能：接收端接收来自各台发射器的抢答信号，识别信号，
并将收到的抢答信号分配给对应的台数，然后由接收端输出给抢答指示灯。
抢答指示灯的功能：抢答指示灯接收来自接收端的信号，控制灯的开关，来指示哪一台学生发出了抢答信号。
三、电路
发射器：发射器主要由发射管、指示灯、MCU(微控制器)、发射器模
块等组成，其中MCU负责编码抢答信号，发射模块负责将抢答信号发射出去。
[VIP专享]经典八路智能抢答器毕业设计资料

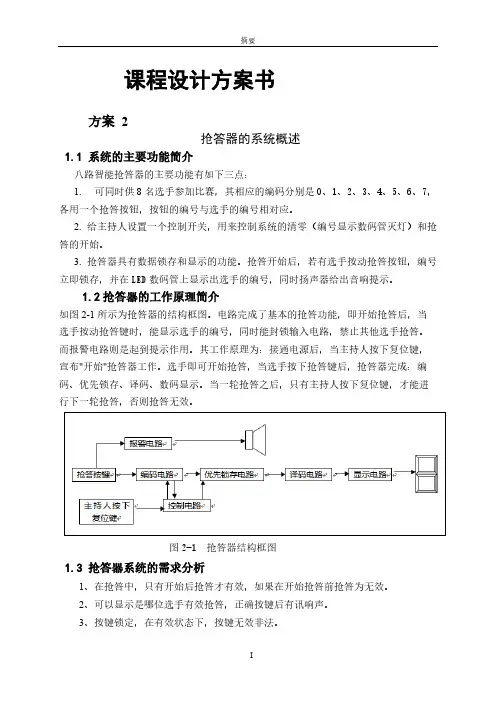

![[VIP专享]经典八路智能抢答器毕业设计资料](https://img.taocdn.com/s3/m/21e2672d5acfa1c7aa00ccfb.png)
4、只有主持人按下复位键，下一轮抢答才能开始进行。
1.4 抢答器的工作流程抢答器的基本工作原理:在上电之后，系统开始运行，在抢答过程中，会有多个信号同时或不同时送入主电路中，抢答器内部电路和CD4511集成芯片会开始工作，并识别、记录第一个号码。
在整个抢答器工作过程中，编码电路、优先\锁存\译码电路、显示电路、报警电路都会运行。
抢答器的工作流程分为正常抢答流程、主持人复位等几部分，如图2-2所示。
图2-2 抢答器的工作流程1.5 抢答器的工作过程1、开始上电之后，主持人按复位键，抢答开始。
如有选手按下抢答键，报警电路会发出讯响声，并且数码显示电路上会显示成功抢答的选手的编号。
2、当有选手抢答成功之后，系统就进行了优先锁存，其他抢答选手抢答无效。
3、如果主持人未按下复位键，而有人按了抢答按键，此次抢答无效，只有当主持人按下了复位键，选手才能进行顺利抢答。
抢答器的单元电路设计八路智能抢答器主要由数字编码电路、译码\优先\锁存驱动电路、数码显示电路和报警电路组成。
现简单介绍八路智能抢答器设计中的各单元电路的设计的情况。
.1抢答器设计中的数字编码电路参考电路如图3-1所示，S1—S8组成1—8路抢答器，D1—D12组成数字编码器。
该电路完成的功能是：通过编码二极管编成BCD码，将高电平加到CD4511所对应的输入端。
从CD4511的引脚可以看出，引脚6，2，1，7分别为BCD码的D、C、B、A 位（D这高位，A为低位，即D、C、B、A分别代表BCD码8、4、2、1位）。
工作过程：当电路上电，主持人按下复位键，选手就可以开始抢答。
当选手1按下S1抢答键，高电平通过编码二极管D1加到CD4511集成芯片的7脚（A位），7脚为高电平，1、2、6脚保持低电平，此时CD4511输入BCD码为“0001”；当选手2按下S2抢答键，高电平通过编码二极管D2加到CD4511集成芯片的1脚（B位），1脚为高电平，2、6、7脚保持低电平，此时CD4511输入BCD码为“0010”；当选手3按下S3抢答键，高电平通过编码二极管D3、D4加到CD4511集成芯片的1、7脚（B、A位），1、7脚为高电平，2、6脚保持低电平，此时CD4511输入BCD码为“0011”；当选手4按下S4抢答键，高电平通过编码二极管D5加到CD4511集成芯片的2脚（C位），2脚为高电平，1、6、7脚保持低电平，此时CD4511输入BCD码为“0100”；当选手5按下S5抢答键，高电平通过编码二极管D6、D7加到CD4511集成芯片的2、7脚（C、A位），2、7脚为高电平，1、6脚保持低电平，此时CD4511输入BCD码为“0101”；当选手6按下S6抢答键，高电平通过编码二极管D8、D9加到CD4511集成芯片的1、2脚（B、C位），1、2脚为高电平，6、7脚保持低电平，此时CD4511输入BCD码为“0110”；当选手7按下S7抢答键，高电平通过编码二极管D10、D11、D12加到CD4511集成芯片的1、2、7脚（B、C、A位），1、2、7脚为高电平，6脚保持低电平，此时CD4511输入BCD码为“0111”；当选手8按下S8抢答键，高电平加到CD4511集成芯片的6脚（D位），6脚为高电平，1、2、7脚保持低电平，此时CD4511输入BCD码为“1000”。
8路抢答器设计八路智力竞赛抢答器
1 前言1.1主要功能介绍（1）抢答器最多可供8名选手参赛，编号为1~8号，各队分别用一个按钮（分别为S1~S8）控制，并设置一个系统清零和抢答控制开关S，该开关由主持人控制。
（2）抢答器具有数据锁存功能,并将锁存数据用LED数码管显示出来，同时蜂鸣器发出间歇式声响（持续时间为0.5秒），主持人清零后，声音提示停止。
（3）开关S作为清零及抢答控制开关（由主持人控制），当开关S被按下时抢答电路清零，松开后则允许抢答。
输入抢答信号由抢答按钮开关S1~S8实现。
（4）有抢答信号输入（开关S1~S8中的任意一个开关被按下）时，并显示出相对应的组别。
此时再按其他任何一个抢答器开关均无效，指示灯依旧“保持” 第一个开关按下时所对应的状态不变。
1.2扩展功能介绍（1）抢答器具有定时抢答的功能，且一次抢答的时间可以由主持人设定（如30秒）。
当节目主持人启动“开始”键后，要求定时器立即减计时，并用显示器显示，同时扬声器发出短暂的声响，声响持续时间0.5秒左右。
（2）参加选手在设定的时间抢答，抢答有效，定时器停止工作，显示上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止。
（3）如果定时抢答的时间已到，却没有选手抢答时，本次抢答无效，系统短暂报警，并封锁输入电路，禁止选手超时后抢答，时间显示器上显示00。
（4）当选手抢答完后，主持人可根据相关题的加减分对选手进行加分或减分。
2总体方案设计此次课程设计我们有两套方案一是硬件部分主要由单片机、74LS373锁存器、LED显示器、声音报警器和其它基本外围电子电路组成软件部分则采用51系列单片机通用C语言精心设计编写。
它所具有的功能包括：抢答器同时供8名选手或8个代表队比赛，当开关S按下，抢答器发出0.5秒的报警声系统开始进行计时，选手可进行抢答，当计时30秒之后若没人抢答，则系统发出警报并禁止抢答，定时显示数码管上显示00字样，之后等待开关S按下，系统复位；若在30秒有选手进行抢答，此时扬声器会发出3秒时间的警报，同时在定时显示数码管上显示选手抢答时间(以秒为最小单位)，编号显示数码管上显示抢答选手编号，显示器上的状态直到开关S按下将系统复位为止；系统复位时所有的数码管不显示任何的数据。
八路抢答器的方案设计书报告(1)
八路抢答器的方案设计书报告(1)方案名称：八路抢答器方案设计书报告1. 项目背景：八路抢答器是一种用于教育培训和游戏娱乐等场景中的互动装备，旨在增加参与者之间的竞争性和互动性。
该抢答器适用于小组竞赛、知识问答和快速反应等活动，能够提供准确的抢答结果和实时的排名反馈。
2. 项目目标：- 提供一个可靠、准确的抢答系统，确保抢答结果的准确性；- 设计一个易操作、方便使用的抢答器，满足各类用户的需求；- 实现实时展示参与者的排名、成绩和抢答结果，增强竞争性和互动性；- 提供灵活的配置参数，适应不同场景和活动的需求。
3. 方案设计：- 硬件设计：- 抢答器主机：设计一个抗干扰的主机设备，包含显示屏幕、按钮等交互元素，用于显示题目、记录抢答结果和展示排名。
- 抢答器手柄：设计一组手柄设备，每个手柄配有一个按钮，用于参与者进行抢答操作。
- 无线通信模块：通过无线通信技术实现主机和手柄之间的数据传输，确保实时性和可靠性。
- 软件设计：- 控制程序：设计主机端控制程序，用于接收手柄的抢答信号、判断抢答正确与否，并实时更新参与者的得分和排名。
- 数据显示程序：设计主机端数据显示程序，用于展示抢答题目、参与者的得分和排名等信息。
- 管理程序：设计主机端管理程序，用于配置抢答系统的参数，如参与者人数、抢答题库等。
4. 实施计划：- 第一阶段：进行前期调研和需求分析，明确项目目标和功能需求。
设计硬件和软件的初步方案，并进行初步的设计验证。
- 第二阶段：进行详细的硬件和软件设计，包括电路设计、外壳设计、程序编写等。
并进行相应的测试和验证。
- 第三阶段：进行整体集成和调试，确保硬件和软件的协同工作和稳定性。
进行用户测试和反馈收集。
- 第四阶段：根据用户反馈进行改进和优化，完善产品的功能和性能。
准备量产并开始市场推广。
5. 预期效果：- 提供一个实用、可靠的八路抢答器，满足教育培训和游戏娱乐场景的需求；- 增加参与者之间的竞争性和互动性，提升活动的趣味性和吸引力；- 为组织者提供一个便捷、灵活的抢答系统，简化活动的组织和管理工作；- 受益用户包括教育机构、培训机构、游戏娱乐场所等。
八路智能竞赛抢答器设计课程设计
The device is based mainly on theNumber7 4 series of integrated circuit
chips, which arein the lower cost, and beavailableto some of the schoolactivities.
The core of the Answer circuitis composed of74LS148 and 74LS279 RS encoder latch. 74LS192 increase the use of metric / Answer by counter design's timing of the clock pulse counter circuit to provide. Using 555timer and alarm circuit transistor constitute, timing control circuitisgenerated by the 74LS121. Seven-Segment LED cathode using a total of digital display and serial number Answerregular time, figures from the 74LS48 decoder digital tube display.In this paper, a digital circuit using a number of significant production Answer multi-functional device, which in addition to the Answer with the basic functions, but also has a regular alarm functions, and several significant features, when the start Answer, the system will automatically countdown, and can be pre-set time period if it was Answer system will stop the clock, if no one Answer period, the alarm system will be short-lived, suggesting that the end Answer.
八路竞赛抢答器设计实验报告
八路竞赛抢答器设计实验报告#八路竞赛抢答器设计实验报告##1.实验目的通过设计和制作八路竞赛抢答器，掌握数字电子技术的基本原理和应用，培养实际动手能力，提高团队协作和创新能力。
##2.实验原理八路竞赛抢答器主要基于数字电子技术的逻辑门、计数器、时序电路等原理。
每个参赛者的抢答器包含按钮、计数器、显示器等组件，通过按下按钮触发计数器计数，同时在显示器上显示计数结果。
##3.实验材料与器件-逻辑门：使用TTL（Transistor-Transistor Logic）或CMOS（Complementary Metal-Oxide-Semiconductor）逻辑门芯片。
-计数器：选择适当的计数器芯片，如74LS190或74HC161等。
-按钮开关：作为参赛者抢答的触发器。
-显示器：使用数码管或LED等显示模块。
##4.实验步骤###4.1设计电路图根据竞赛抢答器的要求，设计电路图，包括逻辑门的连接、计数器的接入、按钮开关和显示器的布置等。
###4.2制作原型根据电路图，制作抢答器的原型。
连接逻辑门、计数器、按钮、显示器，并确保电路的正确性。
###4.3编程（如有需要）如果抢答器需要特定的计分逻辑或显示效果，可能需要进行微控制器的编程工作。
在这一步骤中，确保编写的程序与硬件连接相匹配。
###4.4调试与测试逐一检查电路连接，确保没有短路或开路。
通过模拟按下按钮的操作，测试计数器和显示器的正常工作。
##5.实验结果与分析经过调试与测试，八路竞赛抢答器实现了预期的功能。
通过观察显示器的计数结果，可以准确判断参赛者的抢答顺序。
##6.实验总结通过本次实验，加深了对数字电子技术原理的理解，提高了动手制作电子装置的能力。
同时，实验中的问题与挑战也促使我们更好地合作解决问题，培养了团队协作与创新的精神。
##7.实验改进与展望为了进一步提高抢答器的性能，可以考虑引入更多的计数器、添加蓝牙或无线模块，以实现远程监控和计分等功能。
8路抢答器设计(含完整图)
数字电路课程设计报告8路数字抢答器1.概述抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
另外设置系统清除开关一个，该开关由主持人控制。
抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，扬声器发出声响提示，并在七段数码管上显示选手号码。
选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清零为止。
当主持人按下清除键后，参赛选手可以进行抢答，同时倒计时电路开始倒计时，抢答有效时，红灯亮，倒计时停止，显示器上显示选手的编号，并保持到主持人将系统清零为止。
2、8路数字抢答器各主要芯片介绍2.1、74LS14874LS148是一个8线—3线优先编码器。
74LS148外部管脚图、真值表如图所示：图一 74ls148 真值表由表不难看出，在0=S 电路正常工作状态下，允许70~I I 当中同时有几个输入端同时为低电平，即有编码输入信号。
7I 的优先权最高，0I 的优先权最低。
当07=I 时，无论其它输入端有无输入信号（表中以x 表示），输出端只给出7I 的编码，即000012=Y Y Y ，当74LS148的功能表输 入输 出S0I 1I 2I 3I 4I 5I 6I 7I2Y 1Y 0Y S Y EX Y1 0 0 0 0 0 0 0 0 0 x x x x x x x x 1 1 1 1 1 1 1 1 x x x x x x x 0 x x x x x x 0 1 x x x x x 0 1 1 x x x x 0 1 1 1 x x x 0 1 1 1 1 x x 0 1 1 1 1 1 x 0 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 0 0 0 1 0 0 0 1 1 0 0 1 0 1 0 0 1 1 1 0 1 0 0 1 0 1 0 1 1 0 1 1 0 1 0 1 1 1 1 0U CC Y EX Y S I 3 I 2 I 1 I 0 Y 0I 4I 5I 6I7S Y 2Y 1GND 图２ 74LS148管脚图16 9 74LS148 1 80167==I I 、时，无论其它输入端有无输入信号，只对6I 编码，即输出为001012=Y Y Y 。
8路抢答器电子设计
8路抢答器电子设计八路定时抢答器的设计方案1.设计题目八路数字抢答器的设计2.设计目的3.设计要求3.1设计指标：抢答器可供8名选手或8个代表队比赛，分别用8个按钮S0~S7表示。
3.1.2设置一个系统清除和抢答控制开关S，该开关由主持人控制。
3.1.4抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30秒）。
当主持人启动\开始\键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间0.5秒左右。
3.1.6如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。
3.2设计要求：3.2.1画出电路原理图。
3.2.2进行电路的仿真与调试。
4.设计方案多路智力竞赛抢答器的组成框该设计抢答器的电路主要是由抢答开关电路、触发电路、触发锁存电路、编码器、七段显示译码器几部分构成。
工作原理为：5.具体设计及原理图5.1抢答器电路的设计出（Q4—Q1）全部置０，使74LS48的BI的非＝０，显示器灯灭；74LS148的选通输入端ST的非=0，使之处于工作状态，此时锁存电路不工作。
当主持人把开关S置于\开始\时，优先编码器和锁存电路同时处于工作状态，即抢答器处于等待工作状态，等待输入端的信号输入，当有选手将键按下时（如按下S5），74LS148的输出Y2Y1Y0的非=010，YE某的非=0，经RS锁存后，CTR=1，BI的非=1，74LS279处于工作状态，Q4Q3Q2=101,74LS48处于工作状态，经74LS148译码后，显示器显示为\５\。
此外，CTR=1，使74LS148的ST的非为高电平，74LS148处于禁止工作状态，封锁其他按键的输入。
当按键松开即按下时，74LS148的YE某的非为高电平，但由于CTR维持高电平不变，所以74LS148仍处于禁止状态，确保不会出二次按键时输入信号，保证了抢答者的优先性以及抢答电路的准确性。
如有再次抢答需由主持人将Ｓ开关重新置“清除”，电路复位。
八路智能抢答器设计毕业设计(论文)
毕业设计（论文）设计（论文）题目：八路抢答器系别：电子工程系专业：通信工程班级： 05 通信（1）班目录摘要 (3)关键字 (3)第一章设计任务 (4)1.设计方案 (4)2.系统的功能与要求 (4)3.八路抢答器的概述 (4)第二章硬件电路设计及其功能介绍 (6)1.方案论证 (6)2.方案比较分析 (6)3.AT89C51 简介 (7)4.系统的硬件构成及功能 (12)5.抢答器的原理图 (12)6.LED数码显示器及驱动电路 (17)第三章硬件电路图简介 (18)1.原理图 (19)2.原理图简要说明 (20)第四章软件设计——程序流程图及程序 (21)第五章调试 (35)第六章总结 (37)元件清单 (39)附录参考文献 (40)[摘要]：本次的毕业设计——8路抢答器，就是一种利用单片机功能而做出来的产品。
本文介绍了单片机控制、数码显示八路抢答器的电路组成、设计思路及功能。
该抢答器除具有基本的抢答功能外，还具有定时、计时和报警功能。
主持人通过时间预设开关预设供抢答的时间，系统将完成自动倒计时。
若在规定的时间内有人抢答，则计时将自动停止；若在规定的时间内无人抢答，则系统中的蜂鸣器将发响，提示主持人本轮抢答无效，实现报警功能。
[关键词]：八路抢答器定时报警[Abstract]:The graduation design - 8 Qiangda, MCU is a function of the use of the product done. <br> In this paper, MCU control, eight-way digital display Qiangda's circuit, design ideas and functions. With the exception of the Qiangda Qiangda basic functions, but also with time, time and alarm functions. Moderator default by switching the default time for Qiangda time, the system will automatically complete the countdown. If the required time someone Qiangda, the time will automatically stop if the specified time no one Qiangda, the system will be in the ring for the buzzer, the moderator suggested that this round of Qiangda invalid, and alarm functions.[Key words]:eight-way Qiangda regularly with the police第一章设计任务1 设计方案1）．确定单片机的型号根据系统的功能与要求，选择AT89C51比较宜。
八路抢答器的设计
抢答者序号显示电路主要由译码驱动电路及数码显示电路组成。 在实际电路设计过程中，译码驱动电路一般可以直接使用专用数字 集成电路，而数码显示电路一般使用七段LED数码管。
LED数码显示器
常用的数字显示器有多种类型，按显示方式分，有字型重叠式、点 阵式、分段式等。按发光物质分，有半导体显示器，又称发光二极管 (LED)显示器、荧光显示器、液晶显示器、气体放电管显示器等。目 前应用最广泛的是由发光二极管构成的七段数码显示器。
脚的处理方法一般为接地或者接电源的方法，需要视具体电路作不同的处 理。）。该芯片的15脚为空余端子，在使用时可以不作任何处理。该电路的 输出为十进制编码的反码，为了确保译码显示电路能够正确译码及显示，在实 际电路中还需要对该电路的十进制编码输出端进行取反处理，一般在其每个输 出端接一个非门即可。
2、编码电路
抢
答
抢 答 信 号 输 入
者 序 号 编 码 输 出
锁存及解锁电路
1、电路作用
锁存电路主要用于对抢答者的抢答信息进行锁存，以确保电路只响 应一位抢答者的抢答请求。解锁电路主要用于在本轮抢答后，主持人 解除本轮抢答信息，以便能够进入下一轮抢答。
2、电路组成
在实际电路设计过程中，锁存电路一般可以直接使用触发器构成， 该电路有别于前面使用的数字集成电路。该电路的输出不经取决于电 路的当前输入状态，还与电路的上一个状态有关，称为时序逻辑电路 （前面介绍的为组合逻辑电路）。在本设计中采用74LS373作为锁存 电路。
二、设计任务分析
1、所设计的电路必须存在抢答开关阵列才能实现抢答功能；
2、电路中必须存在能够显示抢答结果的LED数码管，该数码管在 抢答结束后，应当立即显示对应的抢答结果。抢答器复位后，该数 码管显示为“0”，以表明当前状态为待抢答状态；
8路抢答器设计课程设计
8路抢答器设计课程设计一、课程目标知识目标：1. 让学生掌握8路抢答器的基本原理和电路设计，了解其工作过程。
2. 使学生理解数字电路的基本组成，掌握抢答器中用到的逻辑门电路及其功能。
3. 帮助学生掌握计时器的使用方法，并能将其与抢答器结合使用。
技能目标：1. 培养学生运用所学知识设计简单数字电路的能力，具备一定的动手实践操作技能。
2. 提高学生分析问题和解决问题的能力，通过团队合作完成抢答器的设计与搭建。
情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养其探索精神和创新意识。
2. 培养学生团队合作意识，学会互相帮助、共同进步。
3. 增强学生的自信心和成就感，使其在完成课程任务的过程中体验学习的乐趣。
课程性质：本课程为电子技术实践课程，旨在让学生将所学理论知识应用于实际操作中，提高学生的动手实践能力。
学生特点：本课程针对初中或高中年级学生，他们已具备一定的电子技术基础，对新鲜事物充满好奇心，喜欢动手操作。
教学要求：结合学生特点和课程性质，教师应采用启发式教学方法，引导学生主动参与课程，注重实践操作和团队合作，确保学生在课程中达到预定的学习目标。
通过分解课程目标为具体的学习成果，便于后续教学设计和评估的实施。
二、教学内容本课程教学内容主要包括以下几部分：1. 数字电路基础知识：回顾与抢答器相关的数字电路基本原理，如逻辑门电路、触发器等，确保学生对相关知识点的掌握。
2. 抢答器工作原理：详细讲解8路抢答器的工作原理，包括抢答信号的产生、计时器的工作过程等。
3. 电路设计与搭建：指导学生运用所学知识，设计并搭建8路抢答器的电路，包括选择合适的元器件、绘制电路图等。
4. 教学案例分析与实践：分析典型抢答器案例，让学生了解实际应用中的注意事项，提高学生分析和解决问题的能力。
教学内容安排如下：第一课时：数字电路基础知识回顾，抢答器工作原理讲解。
第二课时：抢答器电路设计与搭建，学生分组讨论并确定设计方案。
8路抢答器电路设计
8路抢答器电路设计一、前言抢答器是一种常见的电子竞赛设备，它可以用于各种比赛中，如知识竞赛、游戏竞赛等。
本文将介绍一种8路抢答器电路设计方案。
二、电路原理8路抢答器电路主要由以下部分组成：1. 信号发生器：用于产生触发信号，触发抢答器工作。
2. 抢答器控制模块：用于控制抢答器的工作状态，包括开始、停止、重置等功能。
3. 抢答器显示模块：用于显示哪个选手先按下了按钮。
4. 按钮模块：每个选手都有一个按钮，用于按下后触发抢答器工作。
三、硬件设计1. 信号发生器信号发生器可以采用 NE555 定时器芯片来实现。
NE555 可以产生稳定的方波信号，频率可通过改变 RC 确定。
在本设计中，我们将频率设置为 1kHz。
此外，在输出端加上一个 NPN 晶体管来放大输出信号，并驱动后面的控制模块和显示模块。
2. 抢答器控制模块控制模块采用 AT89C2051 单片机来实现。
AT89C2051 是一种低功耗、高性能的 8 位 CMOS 微控制器，具有 2K 字节的 Flash 可编程存储器、128 字节的 RAM 和 15 个 I/O 引脚。
在本设计中，我们将使用其中的定时器和外部中断功能。
定时器用于计时选手按下按钮到触发信号到达控制模块的时间差，以确定哪个选手先按下了按钮。
外部中断用于检测选手是否按下了按钮。
3. 抢答器显示模块显示模块采用共阳极数码管来实现。
由于本设计只需要显示哪个选手先按下了按钮，因此只需要一个数码管即可。
同时，为了方便区分哪个选手是第几名，我们在数码管前面加上一个 LED 灯来指示当前是第几名选手。
4. 按钮模块按钮模块采用常闭型按钮开关来实现。
每个选手都有一个按钮开关，当选手按下自己的按钮后，抢答器就会开始工作。
四、软件设计1. AT89C2051 端口配置在软件设计之前，需要先配置 AT89C2051 的端口。
由于本设计使用了定时器和外部中断功能，因此需要配置相应的引脚。
具体配置如下：P1.0：用于控制信号发生器的触发信号输出。
8路抢答器设计实验报告
8路抢答器设计实验报告一、实验目的本实验的主要目的是设计一个8路抢答器，通过对电路的搭建和调试，掌握数字电路设计和实现的基本原理和方法，了解抢答器的工作原理，并能够熟练掌握抢答器的应用。
二、实验原理1. 抢答器工作原理抢答器是一种常用于竞赛、考试等活动中的设备，它可以实现多人同时参与竞赛，通过闯关等方式获得胜利。
在抢答器中，每个参赛者都有一个按键，当主持人发出问题后，参赛者可以按下自己的按键进行回答。
此时，系统会根据按键被按下的时间先后顺序来确定回答问题的顺序。
2. 电路设计原理本次实验中所设计的8路抢答器采用了74LS74型D触发器作为存储单元，并通过编码解码来完成对每个参赛者按键信号状态的读取和处理。
具体而言，在每个参赛者按下自己的按键时，系统会将其对应位置上D触发器设置为“1”，并将其他位置上D触发器设置为“0”。
然后通过编码解码电路将这些状态信息转化为一个二进制数，最后通过LED灯或者数码管来显示当前回答问题的参赛者编号。
三、实验器材1. 74LS74型D触发器8个2. 74LS147型编码器1个3. 74LS138型解码器1个4. LED灯8个5. 按钮开关8个6. 数字电路实验箱1个四、实验步骤1. 按照电路图，将所有元件连接好，并检查电路连接是否正确。
2. 将所有D触发器清零，并将使能端（EN）设置为高电平。
3. 当参赛者按下自己的按键时，系统会将其对应位置上D触发器设置为“1”，并将其他位置上D触发器设置为“0”。
4. 将编码解码电路接入系统中，将状态信息转化为一个二进制数，并通过LED灯或者数码管来显示当前回答问题的参赛者编号。
五、实验注意事项1. 在搭建电路时，要注意各元件之间的连接方式和极性。
2. 在使用编码解码电路时，要确保输入信号和输出信号的匹配性。
3. 在使用LED灯或数码管时，要注意其正负极的接线方向。
4. 在调试过程中，要仔细检查每一步操作是否正确，并及时进行排查和修正。
八路智能抢答器的设计
八路智能抢答器的设计抢答器是一种可以自动进行答题的设备，通常用于游戏节目或教育培训中。
八路智能抢答器是一种智能化的抢答器设计，能够自动抢答，并且可以与其他设备进行交互。
设计思路：1.硬件设计：抢答器需要具备触摸屏和显示屏，以供用户输入和显示答题信息。
同时，还需要有一组按钮作为抢答按钮，并且需要内置一个麦克风用于语音识别和交互。
此外，还需要内置一个无线通信模块（如蓝牙或无线局域网）以与其他设备进行通信，如主持人的电脑或其他抢答器。
2.软件设计：抢答器的控制软件需要实现以下功能：用户输入答案、显示答题信息、抢答逻辑控制、语音识别等。
软件还需要与其他设备进行通信，以及与主持人电脑或其他抢答器进行数据同步和分数计算等。
3.网络交互：抢答器需要具备一定的网络交互能力，以支持与主持人电脑或其他抢答器的通信。
通过网络交互，可以实现抢答的分数计算和排名显示等功能。
4.电源管理：考虑到抢答器可能需要工作几个小时，需要设计一个合适的电源管理系统，以确保抢答器可以持续供电，并支持充电功能。
具体实现步骤：1.硬件设计：通过选择合适的触摸屏、显示屏、按钮、麦克风和无线通信模块等组件，设计一个符合需求的抢答器硬件。
同时，需要考虑外壳的设计，以便用户可以方便地携带和使用抢答器。
2.软件开发：使用适当的编程语言和开发平台，开发抢答器的控制软件。
软件需要能够接收用户的答案输入、识别语音输入、控制抢答逻辑、与其他设备进行通信等功能。
此外，还需要设计一个清晰友好的用户界面，以便用户可以方便地使用抢答器。
3.网络交互：通过选择合适的无线通信模块，并使用相应的网络协议，实现抢答器与其他设备的通信。
主持人的电脑或其他抢答器可以通过网络向抢答器发送题目信息，并接收抢答器的答案和分数等数据。
4.电源管理：设计一个智能的电源管理系统，以确保抢答器可以持续工作，并支持充电功能。
可以使用高容量锂电池作为电源，并添加电池管理芯片，以提高电池的使用寿命和安全性。
基于单片机的8路抢答器的设计
基于单片机的八路抢答器设计方案第一章抢答器设计功能分析1.1 数字抢答器的概述对于抢答器我们大家来说都不陌生, 它是用于很多竞赛场合, 真正实现先抢先答, 让最先抢到题的选手来回答问题。
抢答器不仅考验选手的反应速度同时也要求选手具备足够的知识面和一定的勇气。
选手们都站在同一个起跑线上, 体现了公平公正的原则。
1.2 设计任务与要求1.基本要求:给主持人设置一个开关, 用来控制系统的清零（编号显示数码管灭灯）和抢答器的开始。
抢答器具有数据锁存和显示的功能。
抢答开始后, 若有选手按动抢答器按钮, 编号立即锁存, 并在LED数码上显示选手的编号, 同时扬声器给出音响提示。
此外, 要封锁输入电路, 禁止其他选手抢答。
1.发挥部分:2.抢答器具有定时抢答的功能, 且一次抢答的时间可以由主持人设定（如30秒）。
当节目主持人启动“开始”键后, 要求定时器立即减计时, 并用显示器显示, 同时扬声器发出短暂的声响, 声响持续时间0.5秒左右。
3.参加选手在设定的时间内抢答, 抢答有效, 定时器停止工作, 显示器上显示选手的编号和抢答时刻的时间, 并保持到主持人将系统清零为止。
如果定时抢答的时间已到, 却没有选手抢答时, 本次抢答无效, 系统短暂报警, 并封锁输入电路, 禁止选手超时后抢答, 时间显示器上显示00。
选手如果在主持人按开始键之前违规抢答, 系统报警, LED显示违规选手号码和FF, 直到主持人按下停止键。
第二章抢答器方案论证抢答器的实现方式有种多样, 通过纯电子器件搭建电路实现, 如优先编码器, 锁存器, 555定时器译码器等, 纯电子器件实现没有软件参与, 调试简单, 但是它不易于扩展和修改, 而且电路结构复杂, 调试困难电子, 电子器件管脚很多, 实际搭建起来费时费力, 焊接很容易出错。
于是, 我想到了用单片机实现。
单片机体积小价格低, 应用方便, 稳定可靠。
单片机将很多任务交给了软件编程去实现, 大大简化了外围硬件电路, 使外围电路的实现简单方便。
八路抢答器实验报告
八路抢答器的实验报告一、设计题目八路抢答器设计二、设计要求1.设计一个竞赛抢答器, 可同时供8名选手或者8个代表队参加比赛, 他们的编号分别是 1.2.3.4.5.6.7、8, 各用一个抢答器的按钮, 按钮的编号与选手的编号相对应。
2.给节目主持人设计一个控制开关, 用来控制系统的清零和抢答开始。
3.抢答器具有数据锁存、显示的功能和声音提示功能。
抢答开始后, 若有选手按动按钮, 编号立即锁存, 在数码管上显示选手的编号, 并有声音提示。
此外, 要封锁其他选手抢答。
优先抢答的选手的编号一致保持到主持人将系统清零为止。
三、设计思路工作原理为:接通电源前, 抢答按钮与清零按钮都未按下。
接通电源后, 主持人清除开关处于工作状态, 抢答器处于工作状态, 编号显示器显示为0, 蜂鸣器未鸣响（为方便控制, 电路设计为清除开关按下时是清零状态, 未按下时为工作状态）。
等一轮抢答完成后（七段数码管显示出优先抢答队员编号, 并蜂鸣器鸣响）, 主持人将清零开关按下数码管清为零, 蜂鸣器停止鸣响。
然后先后把各队员抢答按钮与主持人清零按钮复位。
即可进入下一轮抢答。
原理为：电路中清零按钮控制D触发器集成块74LS175清零端低电平输入, 按下时清零端输入为低电平（清零端低电平有效）, 未按下时输入高电平。
清零后D 触发器集成块74LS175 Q`端输出全变为高电平, 使编码器74HC147（有效输入电平为低电平）无有效低电平输入, 七段数码管上显示为0。
抢答时, 队员按下抢答按钮的时间有先后次序, 电路中每个抢答按钮连接一个D触发器, 当一抢答按钮按下后其对应的触发器锁存住信号, Q`端输出有效低电平, 同时通过反馈电路使D触发器集成块得脉冲信号终止输入, 从而使其他D触发器停止工作, 抢答后也无法锁存。
达到有先输入有先锁存功能。
原理为：根据与门功能特点：只要有一低电平输入输出即为低电平。
当D触发器集成块74LS175输出端输出一有效低电平后, 电路中第7个与门U15A输出即为低电平, 而U15A输出信号又与555触发器构成的多谐振荡器输出信号相与, 因此只要U15A输出低电平, 多谐振荡器产生的脉冲就无法输入, 只有当D触发器集成块74LS175输出端输出全为高电平时脉冲才正常输入, 各D触发器正常工作。
