路基防护工程作业指导书

路基防护工程作业指导书

为了确保路基边坡工程施工质量,保证工程符合安全、绿色环保和职业健康等要求,编制本作业指导书。

合用于本标段路基防护工程施工。

1、《公路路基施工技术规范》( JTG F10-2022)2、《公路工程质量检验评定标准》( JTG F80/1-2004)3、《中华人民共和国环境保护法》 1989.12.264、《中华人民共和国安全生产法》 2002.11.15、福建省高速公路标准化管理指南1、现场主管/技术人员负责施工作业的质量、环境保护和安全交底以及现场管理工作。

2、质量工程师负责路基工程施工的质量管理工作。

3、安全员负责路基施工的环境保护和职业健康安全的管理工作。

4、现场作业人员按操作规程作业,对不符合质量环保及危及生命安全的违章安排有权制止或者拒绝。

1、施工场地、暂时便道应确保通畅,施工用水、用电应全部到位。

2、施工用材料有关性能指标均应达到设计要求,并符合国家标准和行业规范的要求。

要出具相应的合格证书。

3、施工所需机械设备、测量仪器和检测仪器应都进场。

6.1.1 施工工艺整理坡面施工放样材料准备(预制块)浆砌施工养生维护砂浆配合比6.1.2 施工要点1 )路堤边坡防护在完成刷坡后由下往上分级砌筑,路堑边坡防护的砌筑应在每级边坡完成后由下往上砌筑。

2 )砌筑前,坡面应整平、拍实。

不得有凹凸现象以及存在护坡厚度不均等弊端。

3 )砌筑石料应符合规范要求。

砌筑时应平铺卧砌,石料的大面朝下,坡脚坡顶等外露面应选用较大的石块,并加以修整。

4)混凝土预制块应集中统一预制,护坡逐段成型后,方可进行砌筑安装。

5 )每一个段落应采用搅拌机集中拌合砂浆,砂浆应保持适宜的和易性和流动性,满足相关规范要求,随伴有用。

6)砌筑时,砂浆应饱满密实,采用坐浆挤密施工;做到接缝交错、坡面平整、勾缝严密、养护及时;砌筑骨架时,应先砌筑衔接处,在砌筑其他部份骨架;两骨架衔接处应处于同一高度,骨架底部和顶部以及两侧范围内,应用浆砌片石或者预制块镶边加固,骨架应嵌入坡面,与坡面密贴。

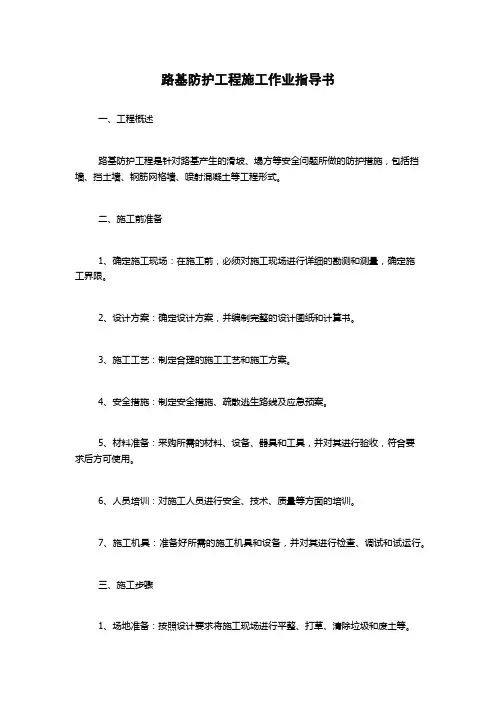

路基防护工程施工作业指导书

路基防护工程施工作业指导书

路基防护工程施工作业指导书一、工程概述路基防护工程是针对路基产生的滑坡、塌方等安全问题所做的防护措施,包括挡墙、挡土墙、钢筋网格墙、喷射混凝土等工程形式。

二、施工前准备1、确定施工现场:在施工前,必须对施工现场进行详细的勘测和测量,确定施工界限。

2、设计方案:确定设计方案,并编制完整的设计图纸和计算书。

3、施工工艺:制定合理的施工工艺和施工方案。

4、安全措施:制定安全措施、疏散逃生路线及应急预案。

5、材料准备:采购所需的材料、设备、器具和工具,并对其进行验收,符合要求后方可使用。

6、人员培训:对施工人员进行安全、技术、质量等方面的培训。

7、施工机具:准备好所需的施工机具和设备,并对其进行检查、调试和试运行。

三、施工步骤1、场地准备:按照设计要求将施工现场进行平整、打草、清除垃圾和废土等。

2、设置基准点:在施工界限内设置基准点,并根据其建立起地下基准点和控制网。

3、挖土开槽:根据设计要求,采取适当的挖土开槽方式进行施工。

4、加固处理:对路基进行适当的加固处理,采取钢钉、锚杆等加固方式。

5、安装预制构件:根据设计要求,安装预制构件,并将其牢固固定。

6、浇筑混凝土:在完成预制构件安装后,按照设计要求进行混凝土浇筑。

7、挡墙修建:根据设计要求进行挡墙修建,采用砖、石等建筑材料进行修建。

8、设施安装:根据设计要求,在施工现场安装所需的设施,如梯子、护栏等。

9、清理验收:施工结束后,对现场进行清理,并按照验收标准进行验收。

四、注意事项1、施工现场必须设置明显的警示标志。

2、严格遵守施工安全规定,严禁在施工现场吸烟、吃饭、饮酒等行为。

3、施工过程中必须配备专业人员,严格把控工艺流程,确保工程质量。

4、材料、器具及设备的采购必须按照验收标准进行,确保施工质量。

5、施工现场必须保持整洁,严格执行文明施工规范。

以上是路基防护工程施工作业的指导书,需要在施工前认真准备,并在施工过程中严格遵守相关规定,确保安全、质量和进度。

防护栅栏作业指导书

防护栅栏作业指导书

防护栅栏作业指导书一、防护栅栏的概述防护栅栏是用于保护人员和设备安全的一种安全设施,其主要功能是隔离危险区域,防止人员和设备误入。

防护栅栏种类丰富,包括钢制防护栏、钢板防护栏、铁丝网防护栏、塑料防护栏等多种材料构成的不同类型防护栏,其中常用的钢制防护栏。

二、防护栅栏的使用方法1. 安装位置选择根据需要保护的区域、设备和人员安全,选择合适的防护栅栏类型和安装位置。

当设备需要进行保养或维修时,防护栅栏应设置在设备周围,尤其是需要接触到设备的地方。

2. 安装工具准备如果需要安装多个防护栅栏,可以考虑使用钻孔机、电动螺丝刀、扳手、榔头等工具。

3. 检查材料质量在安装之前,需要对防护栅栏的材料进行检查,确保每一处连接处都能够负载预期的重量,以防止材料失效导致防护栅栏无法保护人员和设备的安全。

4. 线路预留在安装之前,预留必要的线路空间和管道,并设置相应的访问口和接口,便于之后的检修和拆卸。

5. 安装固定根据防护栅栏的形状和形状,选择合适的安装方式进行固定。

钢制防护栏通常使用螺栓固定,而铁丝网防护栏可用铁丝或钢丝固定。

在安装过程中,需要使用合适的工具和方法,确保防护栅栏能够承受预期的压力和负载,避免安装时外力施加导致的松动或缺陷。

6. 检查稳定性在安装完毕后,一定要对防护栅栏的固定及稳定性进行检查,确保没有松动和锈蚀现象,以及没有破损和钢栏歪曲变形现象,以便于日后进行保养及维修。

三、安全注意事项及操作指南1. 在安装防护栅栏之前,应着装符合规定的安全装备,并确保安装过程中所有人员都有适当的安全训练和防护措施。

2. 在安装防护栅栏时,应注意防静电,以确保安装过程不会造成火灾事故。

3. 当安装的防护栅栏需要覆盖设备时,不能完全覆盖设备,需要有空隙,以便于设备散热和通风。

4. 在防护栅栏的接缝处,应选择合适的螺栓进行连接,避免选择过长或太短的螺栓,以防止固定不牢和松动现象。

5. 在使用防护栅栏时,应定时检查和清洗,以确保其良好的状态和使用寿命。

防护栅栏作业指导书

防护栅栏作业指导书

新建津保铁路路基附属工程防护栅栏施工作业指导书1.适用范围适用于新建津保铁路Ⅱ标中铁十四局集团有限公司管段内路基附属工程防护栅栏施工。

22.12.233.13.2防护栅栏施工时,为保证栅栏线条圆顺,应按照距线路中线的固定距离(但必须满足设计要求)测量出栅栏位置,开挖出栅栏的基础,基础的开挖深度应能保证栅栏立柱基础能够埋置牢固。

3.3防护栅拦基础采用人工开挖。

栅栏埋置位置应在征地界0.5m范围以内。

栅栏立柱埋设应牢固。

栅栏立柱埋置时应挂线施工,以保证立柱顺直。

防护栅栏安装牢固、立面竖直、线性圆顺,与地形及路基排水系统协调,整个隔离栅栏系统色泽一致,在通道位置处栅栏要封闭,并做好标志。

3.4防护栅栏在整个区间线路内应连接贯通封闭,并在栅栏上按照设计位置、形状尺寸设“严禁入内”的标志。

4.施工程序和工艺流程4.1施工程序II防护栅栏安装时,应对栅栏两侧地面进行平整压实。

当栅栏设置位置为坡地或栅栏两侧地面存在高差时,应将栅栏两侧的高出部分进行平整,两侧地面应平齐等高且不高于栅栏下槛底部,以保证栅栏相对于两侧地面均达到防护高度。

5.1.2试验、材料准备新建津保铁路栅栏所用原材料,生产前经过有资质的检测中心做出理论配合比,并经监理单位审批后才能用于生产;各种原材料应做检测,合格后方可用于生产。

试防护栅栏安装前恢复征地红线,每隔20m设一桩,做好标记,并用白灰线撒出征地红线及立柱基础线,要求准确、简明。

5.2施工工艺根据图纸核对栅栏模具型号,分类规整、码放;检查模具的尺寸以及内部是否存在杂物,清洗要到位,满足施工要求。

搅拌机搅拌由于各种原材料采用电子自动计量系统来按料仓进行装载机上料,注意各种原材料的投料顺序,切忌放错料仓。

对于生产用水泥采用袋装,对于袋装水泥进行抽样检查其袋装的质量进行平均值校正法进行投料,最大程度上保证配合比的的准确性;仿钢纤维、外加剂、掺和料等采用每次上料前用磅秤进行准确计量,切忌工人私自估计数量进行上料。

路基防护栅栏安装作业指导书

路基防护栅栏安装作业指导书

路基防护栅栏安装作业指导书作业指导书一、作业准备1.装备:防护栅栏构件、电钻、电锤、螺丝刀、扳手、测量工具、防护用具等。

2.材料准备:锚栓、膨胀管、不锈钢螺丝、防盗螺母等。

3.现场清理:当施工现场有垃圾、杂物时应进行清理处理,尤其是墙面、栏杆等要清除干净,以便于施工中的操作。

4.测量栏杆位置:根据设计图纸的要求,先在路边做线桩,确定距离和栏杆的位置,随后对标高和标线进行确认。

二、栏杆支架安装初步工作1.确定基础孔口:根据路基防护栅栏安装要求测定基础孔口位置,每个孔距不大于3m,孔深度为1.5-2.5m左右。

2.洞口处理:根据基础孔口的实际深度,选择不锈钢锚栓并将锚栓固定在基础孔口中。

3.风化处理:钢筋以及基坑表面需要风化处理,如有需要进一步打磨与清理。

三、栏杆支架的安装方式1.双面安装法:以路基为基础,将防护栏栏杆分别固定在锚栓上。

2.单面安装法:以路基为基础,将防护栏栏杆固定在锚栓上。

3.中间距离扩大法:在路基中间添加支撑节点,然后固定栏杆。

四、栏杆测量位置确定1.路基的具体位置:以墙壁为基础,首先在墙壁上确定栏杆高度,如果是土墙,可以在栏杆上安装定位架固定螺栓;2.标定位置:对栏杆所需的标定位置进行精确测量,并重新进行校准。

五、栏杆安装及加固1.安装栏杆支架:在锚栓内装上不锈钢膨胀管,安装栏杆支架,并用螺丝固定紧,确保栏杆不会移动。

2.固定栏杆:栏杆要固定、复位,并进行水平校正,以保证栏杆的水平度和垂直度。

然后在钢筋上使用防盗螺母进行绑定,并使用扳手和螺丝刀将栏杆紧固在郊区。

六、完成安装后的清理工作所有材料都应妥善存放,施工现场要清理干净,安装工具要进行消毒、清洗、保养,以保证下一次操作的安全和操作效果。

七、安装后的质量检查1.是否固定牢固:栏杆表面没有松动,牢固度符合要求。

2.是否保证水平度:栏杆的水平度符合设计要求。

3.栏杆垂直度是否保证:栏杆垂直度符合设计要求。

4.工程质量检查:对施工过程和完成的工程进行质量检查,对不合格的部分进行整改和重新施工。

高速公路防护栏工程施工作业指导书

高速公路防护栏工程施工作业指导书

高速公路防护栏工程施工作业指导书一、前言高速公路是重要的交通干线,也是国家经济和社会发展的重要组成部分。

为确保高速公路行车安全,防护栏作为一种重要的安全设施得到广泛应用。

本指导书旨在指导防护栏工程施工作业,确保工作质量。

二、施工前准备1. 施工队伍和进场材料准备;2. 了解施工区域地形、地质、水文、气象等情况,研究施工方案;3. 质量验收标准和验收方法的制定;4. 了解防护栏的设计、材质和规格要求;5. 与负责该路段管理的单位联系,了解相关工作与禁令。

三、施工过程1. 传递设计资料及施工要求:必须按照建设单位及监理单位的图纸和文件设计要求进行现场施工;2. 原材料的验收及处理:钢材等原材料必须符合相关标准及要求;3. 安装前的预制(加工):安装前的预制工序必须按照施工图纸及技术标准进行加工;4. 安装的确定和定位:在进行防护栏安装定位时,必须使用水平尺进行水平保证,然后用尺进行各段柱子距离保证;5. 防护栏的安装:在进行箱型钢护栏安装时,必须采用多人协作装配。

四、验收1. 施工结束后,对工程质量进行检查,确保各项标准符合设计要求;2. 进行质量验收,符合验收标准的方可交付使用。

五、安全注意事项1. 施工人员必须具有相应的培训和证书资格,穿戴个人防护装备;2. 施工现场必须悬挂安全警示标志,并设专人监守;3. 作业人员必须遵守交通道路安全程序,避免堆物滞留、占用行车道及阻碍旅游车等车辆通行。

六、结语高速公路防护栏工程施工作业的指导书,是保证防护栏工程施工质量和行车安全的基础。

通过讲解施工前准备、施工过程、验收和安全注意事项,可以帮助工程施工人员规范施工行为,确保工程质量,保障广大司机和行人的出行安全。

路基防护作业指导书

路基防护作业指导书

路基防护作业指导书一、路基防护一般规定1、路堤防护应安排在适宜时间施工,堑坡防护应随施工完成。

软土、松软土地基地段的路基防护工程应在沉降稳定后进行施工。

2、各种防护设施应在稳定的基脚和坡体上施工。

一设有支挡结构物及排除地下水设施地段,应先做好支挡结构物、排水设施,再施作防护工程。

防护的坡体表面应进行检查处理,防护设施应与坡面密贴结合。

3、防护工程所用的砂浆、混凝土应采用机械拌和。

各种水泥砂浆的强度等级和石料的强度应符合设计要求。

二、边坡绿色防护1、液压喷播植草1)准备工作:喷植前先修好天沟等排水设施,修整坡面嵌补凹槽、坑洼、准备好喷植混合材料等,喷植材料随拌随喷。

2)草籽选择:草籽、树种选用根系发达茎矮叶茂并适于当地成活率高的多年草种。

喷播草籽含量每平方米不小于15-20g。

3)试喷:大面积的喷播工程先进行试播,以得到合理的种子、肥料、农药、保水剂和营养土等的配合比。

喷投物料要有一定的稳定性,喷到预定坡面上忌浆材沿坡面流动。

4)喷播:连续向喷射机供料;保证喷射机工作风压稳定;完成或因故中断作业时,将喷射机和输料管内的积料清除干净。

5)养护:在施工完毕后,进行精细的养护管理,养生期不少于30d,在养生期内,用透气农膜覆盖,避免雨水直接冲刷。

对漏喷、草籽发芽成活过稀部位进行补种或喷补。

6)施工工艺流程参见“喷播植草施工工艺框图”。

喷播植草施工工艺框图2、客土喷播植草客土喷播植草的施工工艺顺序为:清理坡面→钻孔打锚杆→挂网→喷射客土。

客土的配方包含草种、土壤、纤维、肥料、保水剂、稳定剂。

配制后的客土满足植物生长所需要的基本厚度、酸碱度、空隙率、营养成分、水分以及耐久性。

施工完毕后进行精细的养护管理,在养生期内,用透气农膜覆盖,避免雨水直接冲刷。

对漏喷、草籽发芽成活过稀部位进行补种或喷补。

3、立体植被护坡网内喷播植草立体植被网内喷播植草施工工序为:平整边坡→铺设立体植被网→摊铺松土→人工(或机械)播种→覆盖砂土。

路基防护栅栏作业指导书.docx

路基防护栅栏作业指导书.docx

编号:JQ4-ZT21-LJ-16路基防护栅栏作业指导书2012年08月01日发布2012年09月01日实施中铁二十一局集团有限公司中南项目经理部编号:JQ4-ZT21- LJ-16路基防护栅栏作业指导书单位:屮铁二I••局集团中南项目经理部编制:_______________________________审核:_______________________________批准:________________________________2012年08月01日发布2012年09月01日实施中铁二十一局集团有限公司津秦客运专线项目经理部路基防护栅栏作业指导书1•编制依据1)铁路线路防护栅栏施工设计图[通线(2012) 8001];2)新建铁路天津至秦皇岛铁路客运专线路基设计工点图;3)《高速铁路路基工程施工质量验收标准》[TB10751-2010];4)《高速铁路路基工程施工技术指南》;2.适用范围适用于津秦铁路客运专线路基防护栅栏工程施工。

2•作业准备2. 1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,熟悉规范和技术标准。

明确路基栅栏防护工程施工工艺、操作要点和相应的工艺标准,指导、规范路基防护栅栏工程施工。

制定施工安全保证措旋,对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后上岗。

2. 2外业技术准备施工作业中所涉及的各种外部技术数据收集。

平整场地,清除障碍物。

测量放线,定出控制轴线、打桩场地边线并标识。

3•防护栅栏设计情况本标段防护栅栏高度统一采用2. 7m形式,防护栅栏单元长度根据现场实际情况选用3.0叭1.59叭1.15m三种形式;防护栅栏由立柱、上槛、下槛、拦片、桩冒构件现场拼装组成。

其中地面纵坡小于6。

地段,采用防护栅栏长度3m,地面纵坡在6。

~ 12。

地段, 采用防护栅栏长度1.59m,地面纵坡在12° ~ 36°地段,采用防护栅栏长度1.15m,各构件采用C30混凝土预制。

铁路防护栅栏施工作业指导书

铁路防护栅栏施工作业指导书

铁路防护栅栏施工作业指导书IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】防护栅栏施工作业指导书一、适用范围本作业指导书适用于新建杭长客运专线浙江段7标DK271+~DK293+段防护栅栏预制及安装作业。

二、工程概况本标段防护栅栏统一采用设计时速200公里及以上铁路,采用高度钢筋混凝土防护栅栏加刺丝滚笼,采用预制场集中预制,施工现场安装预制件的施工方式。

防护栅栏单元根据现场实际情况选用、、三种形式;防护栅栏由立柱、上槛、下槛、拦片、桩冒构件现场拼装组成。

其中地面纵坡小于6°地段,采用防护栅栏长度3m,地面纵坡在6°~ 12°地段,采用防护栅栏长度,地面纵坡在12°~ 36°地段,采用防护栅栏长度,各构件采用C30细石混凝土预制,主筋采用HRB335,箍筋及构造筋采用HPB300。

1.立柱:防护栅栏立柱截面尺寸为18*18cm,两侧设置10cm长牛角支撑。

牛角支撑用以搭接下槛,在设置防护栅栏的起点、终点或其他建筑物连接时,单侧设牛角支撑。

2.上槛及下槛:上槛分端部用和中间用两种形式,分别使用于防护栅栏起终点位置及中间位置,上槛高度125mm,宽度180mm,其下部有向下开口的卡槽,卡槽深度20mm 。

下槛宽度180mm,高防护栅栏下槛高度175mm,高防护栅栏下榄高度155mm,其上部有向上的卡槽,深度10mm。

3.栏片:预制钢筋混凝土栏片通过上下槛的卡槽固定。

高防护栅栏栏片高1875mm,高防护栅栏栏片高度1495mm。

高防护栅栏栏片肋柱下部间隙宽度为105mm,上部间隙宽度120mm,中间设置100mm渐变段;高防护栅栏栏片间隙宽度120mm。

4.柱帽:柱帽截面尺寸为18*18cm,高度15cm。

柱帽中心预留螺栓孔,用于立柱顶部及台阶过渡处前后上槛间的连接,拼装后螺栓孔采用C30细石混凝土封填。

护栏施工作业指导书

护栏施工作业指导书

护栏施工作业指导书一、目的为了指导和规范现场施工,我们编制了《护栏施工作业指导书》,望各队及质检工程师严格遵照执行。

二、编制依据1、中华人民共和国行业标准《公路桥涵施工技术规范》(JTJ041-2000);2、中华人民共和国交通部《公路工程国内招标文件范本》(2003版);3、中华人民共和国行业标准《公路工程质量检验评定标准》JTG F80/1-2004;三、施工工艺及要求1、施工准备(1)开始施工前,做好水准、导线点的复测、加密工作。

(2)做好水电的接通工作。

(3)人员、设备及模板等按时到位。

(4)开工报告经驻地办批准,并进行了层层的技术交底和安全交底。

2、测量放样由项目部测量队准确放样,放样点按照5m一个,放出护栏的线形及端头线。

如果桥梁为曲线桥,则需在每跨端头放线,以保证护栏线形和主线线形的一致、顺畅,并适当加密。

施工队应根据测量队放出的点进行准确细部放样,并弹出墨线;质检工程师对线形进行仔细检查。

3、钢筋工程根据放样线对梁顶预埋钢筋进行纠偏,并按照图纸要求加工、连接护栏钢筋骨架。

预埋筋与骨架筋连接采用焊接,焊缝长度不小于10d;水平筋间搭接长度不小于35d。

质检工程师对钢筋骨架进行仔细检查,合格后向监理工程师报验。

4、模板工程测量护栏模板底对应位置梁顶标高,根据护栏顶部设计标高反推以决定模板底部砂浆垫层的厚度。

我部外侧防撞护栏座高度由84.5cm变更为86.5cm。

在绑好的钢筋骨架上按照50cm间距设置橡胶垫块,并在钢筋弯起位置增设垫块,以保证保护层厚度。

护栏模板采用定型钢模板。

模板应具备足够的强度、刚度和稳定性。

模板进场后应先进行试拼,检查其接缝是否严密,是否有挠曲变形等;如有质量问题,应及时通知厂家进行校正或更换。

并对试拼合格的模板按顺序进行编号,以便使用时合理使用。

在使用前对模板进行打磨、校正,并均匀涂抹脱模剂,脱模剂应使用新机油,不得使用材油和废机油。

模板按照编号顺序正确安装,如发现与钢筋有抵触,应及时调整钢筋骨架尺寸,保证保护层厚度。

【最新】防护栅栏作业指导书-word范文 (15页)

【最新】防护栅栏作业指导书-word范文 (15页)

本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==防护栅栏作业指导书篇一:防护栅栏作业指导书柳南铁路路基附属工程防护栅栏施工作业指导书1.适用范围适用于新建柳南铁路柳州至南宁段Ⅱ标中交第一公路工程局有限公司管段内路基附属工程防护栅栏施工。

2.作业准备2.1 内业技术准备作业指导书编制后,在开工前组织技术人员认真学习实施性施工组织设计,仔细阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准,制定施工安全保证措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。

2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。

3.技术要求3.1 防护栅栏在分段路基边坡防护排水施工完毕后进行施工。

防护栅栏所用材料必须满足设计要求。

防护栅栏施工应安排专业施工队伍来施工。

3.2 防护栅栏施工时,为保证栅栏线条圆顺,应按照距线路中线的固定距离(但必须满足设计要求)测量出栅栏位置,开挖出栅栏的基础,基础的开挖深度应能保证栅栏立柱基础能够埋置牢固。

3.3 防护栅拦基础采用人工开挖。

栅栏埋置位置应在征地界1米范围以内。

栅栏立柱埋设应牢固。

栅栏立柱埋置时应挂线施工,以保证立柱顺直。

防护栅栏安装牢固、立面竖直、线性圆顺,与地形及路基排水系统协调,整个隔离栅栏系统色泽一致,在通道位置处栅栏要封闭,并做好标志。

3.4 防护栅栏在整个区间线路内应连接贯通封闭,并在栅栏上按照设计位置、形状尺寸设“严禁入内”的标志。

4.施工程序和工艺流程4.1 施工程序防护栅栏预制施工程序为:钢筋绑扎→放置模具→混凝土浇筑成型→收面、码放托盘→转运至初养室→洒水养生→转运、码放整齐。

防护栅栏安装施工程序为:测量放样→运输→开挖基础→埋设立柱并浇筑混凝土→钢筋混凝土栏片(金属网片)安装4.2 施工工艺流程路基防护栅栏预制及安装施工工艺流程图见下页图:路基防护栅栏预制施工工艺流程图路基防护栅栏安装施工工艺流程图5.施工要求5.1 施工准备5.1.1 施工场地准备由于本工程涉及的产品型号规格比较多,为了方便施工管理,本场地地面需全部硬化,四周有围墙,且水、电源方便接通、交通比较方便。

路基防护工程施工作业指导书

路基防护工程施工作业指导书

路基防护工程施工作业指导书范本一:路基防护工程施工作业指导书一:施工工艺及方法1.拆除工程1.1 拆除范围1.2 拆除方法1.3 拆除设备和工具附件1:拆除工程示意图2.地基处理工程2.1 地基处理范围2.2 地基处理方法2.3 地基处理设备和工具附件2:地基处理方案3.填方工程3.1 填方范围3.2 填方方法3.3 填方设备和工具附件3:填方施工图纸4.边坡工程4.1 边坡范围4.2 边坡处理方法4.3 边坡设备和工具附件4:边坡处理方案5.排水工程5.1 排水范围5.2 排水方法5.3 排水设备和工具附件5:排水施工图纸6.草坪工程6.1 草坪范围6.2 草坪种植方法6.3 草坪养护方法附件6:草坪种植方案二:施工安全措施1.安全防护1.1 施工区域标识1.2 施工人员安全防护1.3 施工设备安全防护附件7:施工安全防护示意图2.危险预控2.1 土方边坡施工预控措施2.2 机械设备操作预控措施2.3 环境污染预控措施附件8:危险品防控计划三:质量管理1.施工质量要求1.1 土方填方质量要求1.2 边坡处理质量要求1.3 排水工程质量要求附件9:质量验收标准2.质量控制措施2.1 施工工艺控制2.2 施工材料控制2.3 施工人员控制附件10:质量控制方案四:施工组织管理1.施工组织机构1.1 施工总负责人1.2 施工技术负责人1.3 施工安全负责人附件11:施工组织机构图2.施工进度计划2.1 施工划分2.2 施工进度控制2.3 施工资源调度附件12:施工进度计划表附件:1.拆除工程示意图2.地基处理方案3.填方施工图纸4.边坡处理方案5.排水施工图纸6.草坪种植方案7.施工安全防护示意图8.危险品防控计划9.质量验收标准10.质量控制方案11.施工组织机构图12.施工进度计划表本文所涉及的法律名词及注释:1.拆除工程:指将已存在的建筑物或构筑物进行清除或拆解的工程。

2.地基处理工程:指对地基进行加固、改造或调整的工程。

防护栅栏施工作业指导书

防护栅栏施工作业指导书

防护栅栏施工作业指导书1、前置作业1.1 确定施工方案:确定施工围挡的位置、尺寸、高度以及所需材料和施工工具。

1.2 安全防护:施工现场应严格执行安全管理制度,设置警示标志,落实安全防护措施,保证人员和设备的安全。

1.3 土方开挖:施工前进行土方开挖,清除杂物和垃圾,确保施工场地平整。

2、材料和设备准备2.1 材料清单:高强度矩形钢管、连接件、脚手架管、脚手架杆及其他辅助材料。

2.2 设备准备:脚手架、切割机、扳手、铁锤、钢尺等常用工具。

3、施工步骤3.1 打测量点:根据设计要求,确定施工方位和围挡位置,在地面上打测量点。

3.2 安装脚手架:根据围挡高度和长度,按照设计要求安装脚手架,并进行稳固固定,以确保施工安全。

3.3 加工钢管:根据设计要求,将高强度矩形钢管按照长度和数量要求进行切割加工,切割时应做好防护措施,避免切割出现伤口。

3.4 焊接连接件:将加工好的钢管进行组装,使用连接件进行焊接,确保连接牢固。

3.5 安装防护栅栏:组装好的防护栅栏,需要进行稳固的固定,常用的固定方法有钢丝绑扎、U型卡扣和膨胀螺栓等方法。

3.6 固定脚手架杆:固定脚手架杆,确保防护栅栏和脚手架的连接处稳固牢固。

3.7 安装警示标志牌:在施工围挡外侧设置警示标志牌,提醒现场工作人员和附近行人注意安全。

4、清理及验收4.1 清理工作:施工完毕后清理工作现场,将垃圾和废料统一收集清理干净,保持施工场地的整洁。

4.2 验收工作:验收施工质量,检查安装的防护栅栏是否牢固稳定,是否符合设计要求。

5、注意事项5.1 施工前,应派专门人员到施工现场勘察,确定施工难点和应注意的安全措施。

5.2 安装防护栅栏时,严禁擅自改变设计方案和安装位置,确保防护栅栏的稳定性和耐用性。

5.3 在进行切割和焊接钢管时,要注意安全,进行防护措施,避免切割出现伤口。

5.4 安装防护栅栏时,要尽量避免弯曲变形,以保证防护栅栏的美观度和牢固性。

5.5 安装防护栅栏时,应严格按照设计要求进行施工,施工质量应符合施工标准。

防护栅栏作业指导书

防护栅栏作业指导书

新建津保铁路路基附属工程防护栅栏施工作业指导书1.适用范围适用于新建津保铁路Ⅱ标中铁十四局集团有限公司管段内路基附属工程防护栅栏施工。

2.作业准备2.1 内业技术准备作业指导书编制后,在开工前组织技术人员认真学习实施性施工组织设计,仔细阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准,制定施工安全保证措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。

2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。

3.技术要求3.1 防护栅栏在分段路基边坡防护排水施工完毕后进行施工。

防护栅栏所用材料必须满足设计要求。

防护栅栏施工应安排专业施工队伍来施工。

3.2 防护栅栏施工时,为保证栅栏线条圆顺,应按照距线路中线的固定距离(但必须满足设计要求)测量出栅栏位置,开挖出栅栏的基础,基础的开挖深度应能保证栅栏立柱基础能够埋置牢固。

3.3 防护栅拦基础采用人工开挖。

栅栏埋置位置应在征地界0.5m范围以内。

栅栏立柱埋设应牢固。

栅栏立柱埋置时应挂线施工,以保证立柱顺直。

防护栅栏安装牢固、立面竖直、线性圆顺,与地形及路基排水系统协调,整个隔离栅栏系统色泽一致,在通道位置处栅栏要封闭,并做好标志。

3.4 防护栅栏在整个区间线路内应连接贯通封闭,并在栅栏上按照设计位置、形状尺寸设“严禁入内”的标志。

4.施工程序和工艺流程4.1 施工程序防护栅栏预制施工程序为:钢筋绑扎→放置模具→混凝土浇筑成型→收面、码放托盘→转运至初养室→洒水养生→转运、码放整齐。

防护栅栏安装施工程序为:测量放样→运输→开挖基础→埋设立柱并浇筑混凝土→钢筋混凝土栏片(金属网片)安装4.2 施工工艺流程将预制场地设置在3#拌合站。

防护栅栏安装时,应对栅栏两侧地面进行平整压实。

当栅栏设置位置为坡地或栅栏两侧地面存在高差时,应将栅栏两侧的高出部分进行平整,两侧地面应平齐等高且不高于栅栏下槛底部,以保证栅栏相对于两侧地面均达到防护高度。

路基防护工程施工作业指导书

路基防护工程施工作业指导书

路基防护工程施工作业指导书单位:路基防护工程施工作业指导书1.适用范围适用于公司施工范围的路基防护工程施工2.作业准备2.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。

制定施工安全保证措施,提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗技术培训,考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋,配齐生活、办公设施,满足主要技术人员、管理人员生活及办公需要。

3.技术要求使用大的砂浆或混凝土必须有配合比和强度试验,并留够试件。

石质强度应符合设计要求。

施工所用砂浆、混凝土,应用机械拌和,不应直接在砌体面上或路面上人工拌和,并应随拌随用。

4.施工程序和工艺流程4.1施工程序路基边坡片石防护流程:施工准备挖基砌筑勾缝养生;植物防护:施工准备喷播操作养护挡墙:施工准备挖基现浇墙身砼泄水孔、反滤层回填4.2工艺流程片石边坡施工工艺框图边坡植物防护施工工艺框图挡墙施工工艺框图5.施工要求5.1路基防护及支挡的一般规定5.1.1边坡防护当路基土石方施工时或完毕后,应及时进行路基防护施工。

各类防护与加固应在稳定的基础或坡体上施工。

设有支挡结构物及排除地下水设施地段,应先作好支挡结构物、排水设施,再施作防护工程。

防护的坡体表面应进行检查处理,防护设施应与坡面密贴结合。

施工前应先清刷坡面浮土,填补坑凹,使坡面大体平整。

路基防护所设置的泄水孔的位置、布置形式、孔径尺寸及泄水孔背反滤层的材料、设置应符合设计要求,且排水畅通。

砌体及反滤层(或垫层)的材料、设置应符合设计要求。

5.1.2路基支挡岩体破碎或土质松软、有水地段,修建支挡结构应按结构要求适当分段,及时施工,不应长段拉开挖基。

支挡结构基坑开挖前,应做好排水设施。

基坑开挖后应及时进行基础及墙身施工,并做好墙后排水设施,及时回填或填筑路堤。

支挡结构的各部尺寸应符合设计要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

施工过程控制标准化管理手册编号:JQ4-ZT21-LJ-16 路基防护栅栏作业指导书2012年08月01日发布 2012年09月01日实施中铁二十一局集团有限公司中南项目经理部施工过程控制标准化管理手册编号:JQ4-ZT21- LJ-16 路基防护栅栏作业指导书单位:中铁二十一局集团中南项目经理部编制:审核:批准:2012年08月01日发布 2012年09月01日实施中铁二十一局集团有限公司津秦客运专线项目经理部路基防护栅栏作业指导书1.编制依据1)铁路线路防护栅栏施工设计图[通线(2012)8001];2) 新建铁路天津至秦皇岛铁路客运专线路基设计工点图;3)《高速铁路路基工程施工质量验收标准》[TB10751-2010];4)《高速铁路路基工程施工技术指南》;2.适用范围适用于津秦铁路客运专线路基防护栅栏工程施工。

2. 作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,熟悉规范和技术标准。

明确路基栅栏防护工程施工工艺、操作要点和相应的工艺标准,指导、规范路基防护栅栏工程施工。

制定施工安全保证措施,对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后上岗。

2.2外业技术准备施工作业中所涉及的各种外部技术数据收集。

平整场地,清除障碍物。

测量放线,定出控制轴线、打桩场地边线并标识。

3.防护栅栏设计情况本标段防护栅栏高度统一采用2.7m形式,防护栅栏单元长度根装刺丝滚笼 据现场实际情况选用3.0m 、1.59m 、1.15m 三种形式; 防护栅栏由立柱、上槛、下槛、拦片、桩冒构件现场拼装组成。

其中地面纵坡小于6°地段,采用防护栅栏长度3m ,地面纵坡在6°~ 12°地段,采用防护栅栏长度1.59m ,地面纵坡在12°~ 36°地段,采用防护栅栏长度1.15m ,各构件采用C30混凝土预制。

防护栅栏施工采用预制场集中预制,施工现场安装预制件的施工方式。

4.防护栅栏构件预制工期计划防护栅栏预制计划工期:2012年8月1日~2012年10月10日;防护栅栏安装计划工期:2012年9月1日~2012年10月31日。

5. 防护栅栏安装施工程序及工艺流程安装刺丝滚笼栅栏安装工艺流程图5.1施工技术准备(1)防护栅栏安装前,组织技术人员进行认真审核图纸,分类算出每段工程数量,为施工提供可控依据。

(2)施工放样:试验段区恢复征地红线,每隔20米设一桩,做好标记,并用白灰撒出征地红线及立柱基础线,要求准确,简明。

(3)测量放样:每20m放出铁路征地红线,做好标记,并撒白灰线,距征地界以内0.5m,放出基础方框线。

5.2 基础施工要求本标段基础地基承载力≥100kPa,抵抗侧向压力≥60kPa,基础采用C25混凝土现场浇筑。

本标段2.2m高防护栅栏基础尺寸采用600㎜×800㎜×900㎜,斜坡地段采用基础尺寸采用600㎜×600㎜×900㎜。

安装防护栅栏前首先按照图纸要求开挖基础,基坑应尽量垂直开挖,基坑尺寸应符合设计要求,不得扰动基坑侧原状土体。

对扰动土体应挖除回填,回填土压实回填系数不小于0.93。

开挖后,坑内要求无明显碎土、杂物等。

5.3预制构件出场要求1.表面应光滑平整,不得有麻面、掉皮。

脱模时强度不得低于设计强度的70%;出场时,混凝土强度不得低于设计强度的80%。

立柱尺寸精度要求:截面边长误差≤2.5㎜,高度误差≤5㎜,立柱中预留孔位位置误差≤2.0㎜,牛腿支撑、凸榫位置及尺寸位差≤2.0㎜。

上槛、下槛、栏片、柱帽的各部尺寸误差均应≤2.0㎜。

2.预制构件采用的混凝土须为细石混凝土。

3.刺丝滚笼进行热镀锌处理,镀锌量一般环境采用120g/㎡,特殊环境采用270g/㎡,纵向拉筋、冷拔钢丝、支架、抱箍、连接钢丝等均需要热镀锌处理,镀锌量270g/㎡。

4.纵向拉筋采用两根ф2.5㎜冷拔镀锌钢丝绕弯而成,纵向拉筋间隔120㎜采用ф2.2㎜冷拔镀锌钢丝绕成刺丝固定。

5.安装刺丝滚笼冷拔镀锌钢丝均由ф6.5㎜的HPB300高线钢丝冷拔后在热镀锌处理加工制作。

5.4运输要求钢筋混凝土防护栅栏出场时,混凝土强度不得低于设计强度的80%。

运输中应有保护措施,于其间夹草席、稻草、锯末或其它缓冲防震材料,竖向堆码层数不超过5层,高度不超过600mm。

刺丝滚笼及连接构件应有有效的包装保护,防止磕碰。

钢筋混凝土防护栅栏栏片竖向安排放置,其中夹缓冲材料,以防碰伤。

5.5安装基础基坑按照设计要求开挖完后,埋入立柱。

埋入立柱时,严格控制好位置,定位后,用C25混凝土浇注,保证立柱纵、横向不移位,竖向垂直,待基础混凝土强度达到设计强度的70%后方可撤去立柱支撑。

待基础混凝土强度达到设计强度的80%以上后,在安装下槛、栏片、上槛及柱帽,安装后上、下槛与栏片的间隙采用C30混凝土或M30水泥砂浆灌满形成牢固的整体,固定后不得出现栏片晃动的现象。

所有连接螺栓均采用防盗设计,由螺杆、螺帽、防盗垫圈组成,安装及拆卸使用专门工具,根据不同连接点的厚度,选用不同尺寸的防盗螺栓。

螺栓拧紧固定后螺栓头部采用焊机现场点焊固定,防止螺帽松动。

刺丝滚笼与防护栅栏连接采用纵向拉筋及支架连接。

防护栅栏安装。

防护栅栏安装完成后,用抱箍将支架固定与立柱和上槛的线路内侧,跨度为3m的防护栅栏中部设置一处加密支架。

支架固定完成后沿线路纵向悬挂两根纵向拉筋(每根纵向拉筋由两根钢丝互绕制作),纵向拉筋悬挂于支架焊接挂钩上,采用刺丝连接卡或ф2.5㎜镀锌钢丝支架钢管和纵向拉筋2圈后拧紧固定。

刺丝滚笼采用刺丝连接卡或ф2.5㎜镀锌钢丝支架钢管和纵向拉筋2圈拧紧固定于纵向拉筋上,上下纵向拉筋处间隔固定,同一直线方向刺丝滚笼每隔80㎝固定一处。

刺丝滚笼安装后圈径不小于45㎝,刺丝连接卡连接点间距在同一直线上为20㎝。

刺丝滚笼安装后下缘距离钢筋混凝土防护栅栏上缘垂直距离为0.05m。

5.6线路封闭技术要求及方法1.防护栅栏安装要做到“严、直、齐、美”,线路封闭严实,不留间隙;沿线路方向顺直,不忽远忽近;防护栅栏顶端与下端纵向过渡平滑整齐,不忽高忽低;要求整体效果美观,避免给人零乱感觉。

安装先平整场地,下槛下部地面应平整夯实,保证两侧排水不受影响,栅栏底部距离地面高度5cm,不满足时,应进行回填处理。

2.防护栅栏安装时,应对栅栏两侧地面惊醒平整夯实,当栅栏设置位置为坡地或栅栏两侧地面存在高差时,对栅栏两侧各2m范围内的高出部分进行平整,两侧地面应平齐等高且不高于栅栏下槛底部,以保证栅栏相对于两侧地面均达到防护高度。

3.隧道封闭防护栅栏设置于隧道进出口堑顶以外至少2m;地形陡峭,人及动物难以到达时可不设置。

4.桥台、桥墩封闭防护栅栏设置于用地界0.5m处时,应从桥台下包围锥体封闭线路;对易于攀爬进入墩顶的桥梁,在高度(墩顶U型槽底)低于3m 的矮墩处设置栅栏进行封闭。

5.涵洞封闭:防护栅栏应从涵顶通过,放线时应先满足涵洞宽度要求,使涵顶防护栅栏距涵洞两侧等距,两侧应保持相同角度。

6.排水沟封闭:防护栅栏跨越水沟等设施时,下部采用混凝土箆子封闭;封闭间隙不得大于10㎝。

7.其它封闭:放线遇到建筑物、铁路设备等情况时,应采用直角拐弯形式封闭,对建筑物、设备等应根据实际情况选择放入防护栅栏以内或以外。

车站、货场、正线与支线交汇等处防护栅栏应保证开口位置距封闭处200m以上。

5.7其它要求:1.防护栅栏设置结合绿化情况,考虑景观的整体效果;2.防护栅栏每根立柱外侧预制内凹的“禁止入内”警示标识字样,采用黑体字形,字高140mm,字间距300㎜,内部图红色油漆。

3.栅栏门:根据工务、电务等设备检查和维修施工作业的需要,设置栅栏门,可采用单开门及双开门两种形式。

单开宽度1.5m,双开宽度3m,其网片形式与防护栅栏保持一致,门柱采用C30钢筋混凝土预制,基础、截面尺寸及高度同钢筋混凝土立柱金属网片防护栅栏形式,并通过销轴、销轴套与门柱连接。

门柱上预制设置“禁止入内”的警示标志,门上设锁,并应防水。

6.施工的质量控制工程技术部向施工队下发图纸和施工方案,施工队长在熟悉图纸、施工方案的前提下,合理地安排施工工序、劳动力,并向操作人员作好相应的技术交底工作。

落实质量保证计划、质量目标计划,落实至班组每一个人,而且应让他们了解本次交底的施工流程、施工进度、图纸要求、质量控制标准,以便操作人员心里有数,从而保证操作中按要求施工,杜绝质量问题的出现。

6.1.防护栅栏的立柱、门柱的允许偏差、检验数量及检验方法6.2.防护栅栏上槛、下槛、栏片、柱帽的允许偏差、检验数量及检验方法6.3.防护栅栏距离线路中心位置的允许偏差为0㎜-100㎜。

7.劳动力组织7.1 劳动力组织方式:采用架子队组织模式。

7.2各分部根据施工计划各自安排班组,班组成员组成:其中负责人、工班长、技术人员、专兼职安全员必须由施工企业正式职工担任,并可根据工程情况适当配备若干劳务工人。

8. 设备机具配置栅栏安装机械设备情况:每个班组机械设备主要施工机械设备配置表由于我标段地处丘陵地带,路堑边坡比较高,根据地形情况配备小型吊车。

9.施工的质量控制9.1质量目标本项目质量目标:工程质量全部达到国家及铁道部现行的工程质量验收标准。

工程一次验收合格率100%。

9.2质量管理机构建立以项目经理为首的质量管理机构,明确各作业班组质量责任,定期考核、奖罚,充分调动全体职工的积极性。

质量管理机构框图见图。

质量管理机构框图9.3.质量保证体系及措施9.3.1质量保证体系1、质量岗位职责⑴项目经理认真贯彻上级质量方针和质量目标,负责本项目质量体系有效运行,对工程质量负总责。

制定质量管理目标和规划,掌握工程质量动态。

主持工程质量验收和评定,召开工程例会,分析质量情况。

支持技术负责人抓技术质量工作,对技术人员和质检员的业务工作要给予大力支持,听取技术人员和质检员的合理化建议,确保其工作的权威性。

坚决制止一切不重视质量的行为。

组织质量事故的调查处理。

⑵技术负责人贯彻落实本项目质量方针和目标,确保工程质量达到目标要求。

组织施工方案,技术交底的编制和审核工作,并随时检查其执行情况。

组织制定质量保证措施实施细则,掌握质量现状,对施工中存在的质量问题,组织有关人员分析原因,制定整改措施和处理方案,并责成有关人员限期改进。

参加质量工作会议,组织定期工程质量检查和质量评定,领导和组织有关人员进行新技术攻关活动和创优活动,搞好现场质量控制。

负责施工中的技术指导、质量监督工作,对一些新技术和质量控制技术要及时对施工人员进行传授;有权制止不重视质量的行为,对不合格工程有权责令停工或返工。
