如何在CAD中提取坐标信息

如何在CAD中提取坐标信息在CAD（计算机辅助设计）软件中，提取坐标信息是非常重要的。

通过准确获取元素的坐标信息，我们可以更好地进行测量、布局和设计。

下面将介绍几种在CAD中提取坐标信息的常用方法和技巧。

1. 使用坐标显示功能CAD软件通常具有坐标显示功能，可以在元素上显示其坐标信息。

首先，选择要获取坐标的元素，例如点、线、弧等。

然后，在CAD软件的工具栏或菜单中找到坐标显示功能并激活它。

在鼠标拖动元素的过程中，将会实时显示元素的坐标信息。

通过这种方法，我们可以直接将元素的坐标信息提取出来。

2. 使用命令行大多数CAD软件都提供了命令行功能，可以通过输入特定命令来提取坐标信息。

首先，选择要获取坐标的元素，然后打开命令行。

输入适当的命令，如“坐标”、“坐标提取”等。

接下来，按下回车键，软件将返回元素的坐标信息。

通过这种方法，我们可以通过简单的命令来提取坐标信息。

3. 使用属性编辑器属性编辑器是一个强大的工具，可以用于提取和编辑元素的属性信息，包括坐标。

首先，选择要获取坐标的元素，然后打开属性编辑器。

在属性编辑器中，可以找到元素的坐标属性。

通过查看和编辑这些属性，我们可以轻松地提取元素的坐标信息。

4. 使用坐标提取工具有些CAD软件提供了专门的坐标提取工具，可以更方便地获取坐标信息。

这些工具通常可以通过工具栏或菜单进行访问。

选择要获取坐标的元素，然后激活坐标提取工具。

通过点击元素或拖动鼠标，软件将实时显示元素的坐标信息。

通过这种方法，我们可以直观地提取元素的坐标信息。

5. 使用LISP程序对于熟悉LISP编程语言的用户来说，可以编写自定义的LISP程序来提取坐标信息。

通过编写相应的LISP程序，可以实现更复杂的坐标提取功能。

具体的编程细节超出了本篇文章的范围，但通过使用LISP程序，我们可以根据自己的需求提取坐标信息。

综上所述，提取坐标信息是CAD中非常重要的一个环节。

通过上述几种方法和技巧，在CAD软件中准确提取坐标信息将变得更加容易。

CAD数据提取技巧从设计中提取所需数据

CAD数据提取技巧：从设计中提取所需数据在使用CAD软件进行设计工作时，我们经常需要从设计中提取所需数据，以便在后续的工作中使用。

这些数据可以是尺寸、坐标、曲线等等。

本文将介绍一些CAD数据提取的技巧，帮助您更高效地从设计中获取所需数据。

一、尺寸提取技巧CAD设计通常包含了各种尺寸，用于表示物体的大小和形状。

对于需要提取尺寸的设计，我们可以使用CAD软件的尺寸工具来完成。

具体操作步骤如下：1. 打开设计文件，选择尺寸工具（通常是标注工具中的一个子菜单）。

2. 在设计中选择一个需要提取尺寸的图形对象，CAD软件将自动计算并显示出该对象的尺寸。

3. 可以通过调整尺寸标注的样式和位置，将提取到的尺寸信息以符合需求的方式展示出来。

4. 重复以上步骤，提取其他需要的尺寸数据。

二、坐标提取技巧在CAD设计中，坐标信息是非常重要的数据，用于确定图形对象的位置和相对关系。

如果需要从设计中提取坐标数据，可以使用CAD 软件的坐标提取功能。

以下是一些常用的坐标提取技巧：1. 选择坐标工具（通常是测量工具中的一个子菜单），启动坐标提取功能。

2. 在设计中选择一个图形对象的某个特定点，CAD软件将自动计算并显示出该点的坐标。

3. 可以通过调整坐标显示的格式（如绝对坐标或相对坐标）、精度等参数，将提取的坐标信息进行设置。

4. 重复以上步骤，提取其他需要的坐标数据。

三、曲线提取技巧在CAD设计中，曲线是常见的设计元素，用于表达复杂的形状和曲线路径。

如果需要从设计中提取曲线数据，可以使用CAD软件的曲线提取功能。

以下是一些常用的曲线提取技巧：1. 选择曲线工具（通常是绘制工具中的一个子菜单），启动曲线提取功能。

2. 在设计中选择一个曲线路径，CAD软件将自动计算并显示出该曲线的控制点、曲率等信息。

3. 可以通过调整曲线显示的样式、节点的数量等参数，将提取的曲线信息进行设置。

4. 重复以上步骤，提取其他需要的曲线数据。

四、其他提取技巧除了上述三类数据提取技巧外，CAD软件还提供了其他一些有用的功能，帮助我们从设计中提取所需数据。

(完整版)CAD坐标批量提取

CAD坐标数据批量导出小工具这个是利用cad二次开发编写的一个lisp，以下是程序，如果想修改坐标提取的的excel，可将下面红色背景的路径改一下(defun c:md()(setvar "cmdecho" 0)(COMMAND ".UNDO" "BE")(command "-units" "2" "3" "2" "3" "" "")(setq fp (open "d:/桩号坐标值.xls" "a") s (getvar "cmdecho") n (getint "\n 请输入总桩数！ "))(princ "桩号" fp)(princ "\t" fp)(princ "X坐标值" fp)(princ "\t" fp)(princ "Y坐标值" fp)(princ "\n" fp)(repeat n(setq k (getstring "\n输入桩号（如：K1）！")p (getpoint "\n选取节点！")x (strcat "" (rtos (nth 0 p)))y (strcat "" (rtos (nth 1 p))))(princ k fp)(princ "\t" fp)(princ x fp)(princ "\t" fp)(princ y fp)(princ "\n" fp))(close fp)(setvar "cmdecho" s))(princ "\n提示：输入 MD命令来运行本程序！")(princ)有了上面的程序，下面是提取坐标的过程1、打开记事本，粘贴以上代码，然后保存成 md.lsp2、打开CAD并加载这个小程序（在命令行输入appload，选择加载md.lsp程序），将md.lsp 复制在support文件夹下后可自动加载。

在cad中怎么输入坐标找点

在cad中怎么输入坐标找点
大家知道在cad中怎么输入坐标找点吗?其实方法很简单的，下面由店铺告诉大家在cad中怎么输入坐标找点，快跟我一起来学习吧。

在cad中输入坐标找点的方法
将捕捉等辅助能够打开，然后点击“直线”，激活直线编辑，捕捉一个起点。

当然对于绝对坐标，不要参考的起点也是可以的。

然后在命令栏，直接输入“400<30”，点击“回车键”。

其中，400表示线段长度，30表示线段的水平角度。

怎样一个相对极坐标的输出来了，当然，这里为什么看起来不协调，因为绝对坐标就是相对于坐标原点的，他是以坐标原点为参考点的。

CAD中的标尺和坐标系设置方法

CAD中的标尺和坐标系设置方法在CAD软件中，标尺和坐标系是非常重要的工具，能够帮助我们准确地定位和测量图形对象。

本文将介绍CAD中标尺和坐标系的设置方法，帮助大家更好地使用CAD软件。

一、标尺的设置方法1. 打开CAD软件后，点击菜单栏中的“格式”选项，然后选择“标尺设置”。

2. 在标尺设置对话框中，可以设置标尺的类型、标注单位、刻度线间距等参数。

其中，标尺类型可以选择水平、垂直或两者同时显示。

标注单位可以根据需要选择毫米、厘米、英寸等。

3. 可以通过在对话框中调整参数的方式来改变标尺的显示效果。

比如，调整刻度线的间距可以使标尺显示更精细。

4. 设置完成后，点击“确定”按钮保存设置。

二、坐标系的设置方法1. 在CAD软件中，坐标系用于确定图形对象的位置和方向。

点击菜单栏中的“格式”选项，然后选择“坐标系设置”。

2. 在坐标系设置对话框中，可以设置坐标基点的位置、坐标轴朝向和坐标轴单位等参数。

3. 坐标基点是坐标系的原点，可以通过选择具体坐标值或通过拾取图形对象的方式来设置。

4. 坐标轴朝向决定了X轴和Y轴的正方向，可以根据需要选择垂直、水平或自定义方向。

5. 坐标轴单位可以根据需要选择毫米、厘米、英寸等。

6. 设置完成后，点击“确定”按钮保存设置。

三、标尺和坐标系的使用技巧1. 利用标尺和坐标系可以更准确地进行绘图。

可以通过标尺测量对象的长度、宽度等尺寸信息，也可以通过坐标系定位和移动对象。

2. 使用标尺和坐标系时，可以通过按住Shift键来锁定标尺和坐标轴，使其只能沿着水平或垂直方向移动。

3. 可以通过使用快捷键来快速切换标尺和坐标系的显示和隐藏。

在CAD中，可以使用“Ctrl+R”快捷键来切换标尺显示，使用“Ctrl+Shift+C”快捷键来切换坐标系显示。

4. 如果需要修改标尺或坐标系的设置，可以重复上述步骤进行调整。

综上所述，标尺和坐标系在CAD软件中是非常重要的工具，能够帮助我们准确地定位和测量图形对象。

CAD插件—提取多段线坐标

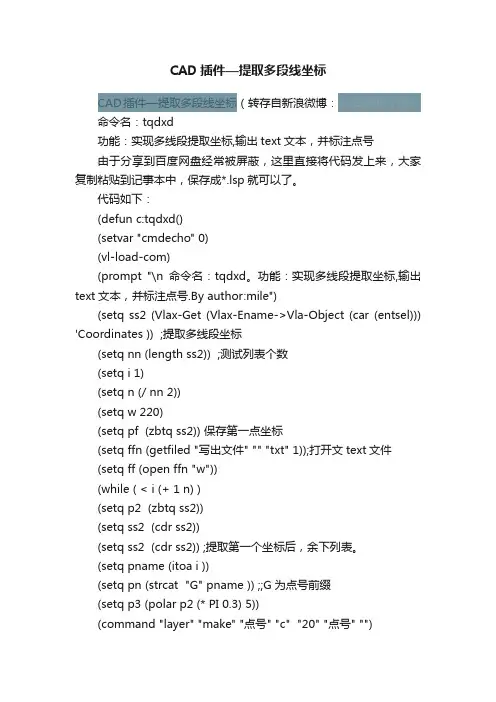

CAD插件—提取多段线坐标CAD插件—提取多段线坐标（转存自新浪微博：CAD插件下载）命令名：tqdxd功能：实现多线段提取坐标,输出text文本，并标注点号由于分享到百度网盘经常被屏蔽，这里直接将代码发上来，大家复制粘贴到记事本中，保存成*.lsp就可以了。

代码如下：(defun c:tqdxd()(setvar "cmdecho" 0)(vl-load-com)(prompt "\n命令名：tqdxd。

功能：实现多线段提取坐标,输出text文本，并标注点号.By author:mile")(setq ss2 (Vlax-Get (Vlax-Ename->Vla-Object (car (entsel))) 'Coordinates )) ;提取多线段坐标(setq nn (length ss2)) ;测试列表个数(setq i 1)(setq n (/ nn 2))(setq w 220)(setq pf (zbtq ss2)) 保存第一点坐标(setq ffn (getfiled "写出文件" "" "txt" 1));打开文text文件(setq ff (open ffn "w"))(while ( < i (+ 1 n) )(setq p2 (zbtq ss2))(setq ss2 (cdr ss2))(setq ss2 (cdr ss2)) ;提取第一个坐标后，余下列表。

(setq pname (itoa i ))(setq pn (strcat "G" pname )) ;;G为点号前缀(setq p3 (polar p2 (* PI 0.3) 5))(command "layer" "make" "点号" "c" "20" "点号" "")(command "circle" p2 1)(command "text" "TL" p3 3 0 pn); 提取坐标(setq xa (car p2))(setq ya (cadr p2))(setq y (rtos ya 2 3))(setq x (rtos xa 2 3));写文件(princ pn ff)(princ "," ff)(princ x ff)(princ "," ff)(princ y ff)(princ "," ff)(princ "0.000" ff)(princ "\n" ff)(setq i (+ i 1)))(close ff)(setvar "cmdecho" 1))(defun zbtq( a ) ; 提取列表坐标(setq y (car a))(setq x (cadr a))(list y x))使用方法：1、将上面代码复制粘贴到记事本，另存为*.lsp。

cad二次开发getpoint的用法

cad二次开发getpoint的用法CAD二次开发getpoint的用法一、引言随着计算机辅助设计（CAD）技术的不断发展，越来越多的工程师和设计师开始利用CAD软件进行二次开发，以满足不同领域的设计需求。

其中，getpoint函数是CAD二次开发中常用的函数之一。

本文将详细介绍getpoint函数的用法，并分步回答有关该函数的重要问题。

二、getpoint函数的概述getpoint函数是AutoLISP语言中的一个核心函数，它允许用户从CAD 图形界面中选择一个点，并返回该点的坐标。

在CAD二次开发过程中，getpoint函数常用于获取用户输入的点坐标，以便进行后续的计算和操作。

三、getpoint函数的基本语法getpoint函数的基本语法如下所示：(getpoint [prompt])其中，prompt是可选参数，用于指定在CAD图形界面中显示给用户的提示信息。

如果不指定prompt参数，则默认的提示信息为“Specify point:”。

四、getpoint函数的使用示例下面通过一个简单的示例来说明getpoint函数的使用方法。

示例1：使用getpoint函数获取用户输入的点坐标，然后将其打印出来。

(defun c:get-user-point ();; 获取用户输入的点坐标(setq user-point (getpoint "请输入一个点："));; 打印用户输入的点坐标(princ (strcat "您输入的点坐标为：" (rtos (car user-point)) "，" (rtos (cadr user-point)) "，" (rtos (caddr user-point))))(princ))在CAD软件的命令行中输入“get-user-point”，然后按下回车键，CAD 图形界面会显示提示消息“请输入一个点：”，此时可以通过鼠标在图形界面中选择一个点。

CAD坐标系设定技巧

CAD坐标系设定技巧在使用CAD软件进行设计和绘图时，正确的坐标系设定是非常重要的。

坐标系的设定不仅影响绘图的准确性，还可以提高绘图的效率。

在本文中，我将分享一些CAD坐标系设定的技巧，帮助您更好地使用AE软件进行设计工作。

1. 坐标系的选择在AE软件中，常见的坐标系包括笛卡尔坐标系和极坐标系。

在大多数情况下，我们使用笛卡尔坐标系进行设计工作。

笛卡尔坐标系由水平轴X和垂直轴Y组成，原点为(0, 0)。

通过设定好坐标系，可以更好地控制绘图的位置和方向。

2. 基点的设定在开始绘图之前，我们需要确定一个基点作为坐标系的原点。

通常情况下，原点可以选取为设计图纸的左下角或者图形的起始点。

设定好基点后，我们可以通过指定相对于基点的坐标值来控制绘图的位置。

3. 绝对坐标和相对坐标在AE软件中，我们可以使用绝对坐标或相对坐标来定义点的位置。

绝对坐标是指相对于基点的绝对位置，通过指定X和Y坐标值来确定点的位置。

例如，一个点的绝对坐标为(10, 20)，表示该点在X轴上距离基点10个单位，在Y轴上距离基点20个单位。

相对坐标是相对于当前点的位置，通过指定相对于当前点的X和Y坐标值来确定点的位置。

例如，假设当前点的坐标为(10, 20)，设定一个点的相对坐标为(5, 10)，那么这个点的坐标就是(15, 30)。

4. 坐标值的准确输入在AE软件中，我们可以直接在命令行中输入坐标值来控制绘图的位置。

为了输入准确的坐标值，我们可以使用一些技巧。

例如，可以使用@符号来表示相对坐标。

例如，@5, @10表示相对于当前点向右移动5个单位，向上移动10个单位。

另外，我们还可以使用几何约束工具来帮助准确地设定坐标。

几何约束工具可以将图形的位置、大小和关系与其他图形相互关联，从而使绘图更加准确和稳定。

5. 坐标系的旋转和缩放在一些特殊情况下，我们可能需要旋转和缩放坐标系来适应绘图需求。

例如，在绘制倾斜图形时，我们可以旋转坐标系使绘制更加方便。

如何从CAD中提取多段线坐标并输入Excel及其处理

如何从CAD中提取多段线坐标并输⼊Excel及其处理
对于做测量⼯作的⼴⼤同仁来说，从CAD图中提取多段线坐标是常⽤的⽅法。

同时，也是⽐较准确的做法。

下⾯本⼈就如何从CAD图提取多段线坐标，并做相应数据处理提出⾃⼰的⼀点看法。

⽅法/步骤
第⼀步：打开CAD。

在CAD命令⾏输⼊"Li"。

”选择对象“，点选需要提取坐标的多段线。

回车。

第⼆步：将CAD⽂本框中的数据复制到Excel中。

选中⽂本框中的有效数据”Ctrl+C“,在打开的Excel中”Ctrl+V“。

第三步：⽤Excel”替换“命令删除不必要⽂字和空格。

选中⽂本所在单元格。

点击”开始“右侧的“替换”(或者”编辑“——”替换“)。

选中第⼀格X坐标前的所有部分。

复制粘贴到”查找内容“中。

“替换为”什么也不⽤填。

点选“全部替换（A）”。

发现此时格式还是有些别扭。

所以还要再进⾏⼏步上述操作，将如第⼆⾏⼀样格式⽂本中多余的空格删掉。

第四步：数据分列。

选中⽂本所在列。

选择“数据”——“分列”———“下⼀步”——勾选“逗号”——“下⼀步”——“完成”。

第五步：交换x,y坐标。

第六步：格式调整。

“Ctrl+1”或者右键单击选择“设置单元格格式”，在⾥⾯调整格式
注意事项
在替换时⼀定要注意将空格替换掉。

以上就是如何从CAD中提取多段线坐标并输⼊Excel及其处理⽅法介绍，希望能对⼤家有所帮助！。

教你一个实用的CAD坐标提取技巧

教你一个实用的CAD坐标提取技巧文章来源：GIS前沿点击上面蓝色字关注我们有惊喜哦！阅读本文前，请您先点击标题下方的蓝色字体“地信联盟”再点击关注，这样您就可以遨游地信空间了。

经常用CASS计算土石方的小伙伴，经常会遇到一个很大的拦路虎：拿到一张甲方提供的dwg图纸，要求用CASS进行土石方计算。

顿时感觉无从下手了。

遇到这样的问题，我常常会问焦急的小伙伴三个问题：已知的数据有哪些？需要计算哪种土石方工程？（判断必要条件）满足必要条件，要做哪些操作？（获取数据）理清思路之后，又发现一个新的困难：坐标数据提取怎么做？CASS提供的7种提取坐标文件的方式（下图所示），再分析自己的dwg图，很崩溃的发现居然“完美错过”了。

不符合CASS提供的提取功能使用条件！小编推荐一个CAD的坐标提取命令dataextraction，可以满足所有坐标的提取要求。

和小编一起看看如何操作！01打开DWG图形操作：打开CASS，在命令行输入open，选择需要提取坐标的dwg文件。

02Dataextraction提取坐标操作：在命令行输入Dataextraction，回车。

出现下图所示的向导，按下图几个步骤操作。

最终得到*dxe和*.xls文件。

输入Dataextraction命令后，出现数据提取向导界面，点击下一步点击下一步后出现保存dxe文件界面，选择存储的文件夹并命名然后再点击下一步继续点击下一步因为只需要坐标信息，所以在这里只选择提取位置X、位置Y、位置Z的数据即可，把其他选项的勾勾去掉。

然后点击下一步继续点击下一步选择将数据输出至外部文件，文件类型选择XLS文件，点击保存，点击下一步，点击完成03整理提取的数据文件点击最后一步完成后，会生成一个表格文件，打开它打开文件后，可以看到下图所示的坐标信息。

接下来就是将这些坐标信息，编辑生成CASS的坐标文件（*.dat）操作：（1）只保留位置X、位置Y、位置Z的数据，其他的全都删除或清除内容然后输入点号，整理成下图所示格式。

cad测量坐标命令

CAD测量坐标命令在CAD设计软件中，测量是一项关键的功能，可以帮助用户准确地获取图纸中各个元素的坐标信息。

测量坐标命令可以帮助用户获取特定点、线段、图形或者整个图形的坐标信息，并输出到CAD软件的相关窗口中。

本文将介绍CAD中常用的测量坐标命令的使用方法和技巧。

1. 测量点坐标在CAD软件中，测量点坐标是最基本的测量操作之一。

通过测量点坐标，可以准确地确定某个点的位置。

在CAD中，使用“坐标”命令可以快速获取点的坐标。

使用方法：首先，输入“坐标”命令并回车，CAD软件会提示你选择一个点。

选择完成后，CAD软件会在命令行中显示该点的坐标信息。

命令：坐标指定点或 [基点(B)/对象(O)]：<选择一个点>2. 测量线段坐标在CAD中，在测量线段的坐标时，我们通常需要知道线段的起点和终点的坐标信息。

通过测量线段坐标，可以帮助我们绘制准确的线段或者计算线段的长度。

使用方法：首先，输入“测距”命令并回车，CAD软件会提示你选择线段的起点和终点。

选择完成后，CAD软件会在命令行中显示线段起点和终点的坐标信息，并且还会显示线段的长度。

命令：测距指定第一个点：指定下一个点或 [长度(L)]：3. 测量图形坐标在CAD中，我们常常需要测量一些特定图形（如矩形、圆形等）的坐标信息。

通过测量图形坐标，可以帮助我们定位图形，并且精确地确定其位置和尺寸。

使用方法：首先，输入相应的命令（如“矩形”、“圆”等）来绘制相应的图形。

完成后，输入“属性”命令并回车，CAD软件会提示你选择相应的图形。

选择完成后，CAD软件会在命令行中显示图形的坐标信息，并且可以根据需要输出其他属性信息。

命令：属性选择对象：<选择相应的图形>4. 测量整个图形坐标在CAD中，有时我们需要测量整个图形的坐标信息，包括图形的起点、终点的坐标，以及图形的大小和角度等信息。

通过测量整个图形的坐标，可以帮助我们全面地了解并掌握图形的特性。

cad中提取坐标方法

CAD 中提取坐标方法
一、使用命令行提取坐标
CAD 中提供了一些命令行工具，可以用来提取坐标。

例如，可以使用“LINETYPE”命令来提取线段的端点坐标，使用“POINT”命令来提取点的坐标，使用“ARC”命令来提取圆弧的端点坐标等。

这些命令行工具的使用方法比较简单，只需要在命令行窗口中输入相应的命令即可。

二、使用查询工具提取坐标
CAD 中也提供了一些查询工具，可以用来提取坐标。

例如，可以使用“QUERY”命令来查询图形元素的坐标，使用“DIST”命令来查询两点之间的距离，使用“AREA”命令来查询图形的面积等。

这些查询工具的使用方法也比较简单，只需要在 CAD 界面中选择相应的工具，然后点击需要查询的图形元素即可。

三、使用插件提取坐标
除了 CAD 自带的工具之外，还可以使用一些插件来提取坐标。

例如，可以使用“AutoCAD Map 3D”插件来提取地图数据，使用“AutoCAD Raster Design”插件来提取矢量数据，使用“AutoCAD Civil 3D”插件来提取道路数据等。

这些插件的功能更加强大，可以提供更多的坐标提取功能。

CAD 中提取坐标的方法很多，可以根据自己的需要选择适合自己的方法。

CAD提取点导入宾得G5GPS手薄过程

如果放样的点校多，那么一个一个往GPS手薄里输入太麻烦，并且效率不高，还容易出错。用CAD提取点坐标，再导入手薄是一个较快的方法。以下为用CAD软件提取坐标，导入“宾得G5”GPS手薄过程： 1， CAD图缩放比例，根据规划局或甲方给的坐标把CAD图移动到相应位置 2，把要定的点用多段线连接（可用PL命令） 3，点选多线，输入"LI"命令,多次按enter键继续直至所有点的坐标显示 4，在命令栏复制所有坐标，粘贴到一个txt格式文件里，ctrl+c,ctrl+h,ctrl+v查找修改不必要的文字 5，新建一个excel文件，用excle软件打开刚才的txt文件(文件类型栏选“.txt”)，按照提示打开，使坐标序号，X坐标，Y坐标，Z坐标分列显示。 6，在excl文件里，把坐标格式改正为“1,1,498561.802,3839135.218,0”格式，把所有点的坐标第1个"1"改为按1，2，3...顺序排列的数。 7，再把改正后的文字全部复制粘贴到另一个txt文件里,ctrl+c,ctrl+h,ctrl+v查找修改不必要的文字 8，把txt文件扩展名改为dat 9， GPS手薄用数据线连接电脑，把dat文件复制粘贴到手薄文件夹里 10, 手薄打开工程后，导入

基于AUTO-LISP实现CAD中批量提取坐标的研究

基于 AUTO-LISP实现 CAD中批量提取坐标的研究摘要：在工程设计与施工放样的过程中，经常需要提取点位的设计坐标，一般是利AutoCAD的坐标查询功能,在屏幕上逐个捕捉放样点，使其坐标显示在命令行中，然后手工抄录或者复制到电子文档上，速度很慢。

如果AutoCAD在遇到批量提取坐标时，只有通过二次开发才能满足，AutoCAD二次开发的手段很多，如：C++、Java、VB、LISP等。

本文以提取四期筒仓桩基坐标为例，尝试利用Auto-lisp编程工具开发程序，实现CAD中自动批量提取放样点坐标的目的。

关键词：Auto-lisp；CAD二次开发；坐标提取；编程。

1 引言在工程设计与施工放样的过程中，经常需要提取点位的设计坐标，以便进行校核与施工放样，一般是利用AutoCAD的坐标查询功能,在屏幕上逐个捕捉放样点，使其坐标显示在命令行中，然后手工抄录或者复制到电子文档上，速度很慢。

如果AutoCAD在遇到批量提取坐标时这种命令就更显得力不从心了，这时需要二次开发才能满足，AutoCAD二次开发的手段很多，如：C++、Java、VB、LISP等。

本文以提取四期筒仓桩基坐标为例，尝试利用Auto-lisp编程工具开发程序，实现CAD中自动批量提取放样点坐标的目的。

2 Auto-lisp 简介Auto-lisp是一种针对扩充及自订AutoCAD函数机能而产生，以LISP为基础的程序设计语言，目的是令使用者充份利用AutoCAD进行开发，直接增加及修改AutoCAD指令， AutoLisp语言建基于普通的LISP语言上，并扩充了许多适用于CAD的特殊功能而形成，是一种能以直译方式(不须先行编译)亦可于AutoCAD内部执行的直译性程序语言，程序容易学习及撰写，程序即使出错亦不会对操作系统(如DOS,WINDOWS)有不良影响，数据及程序均统一以串行 (List)结构表示，可直接调用几乎全部的AutoCAD命令，既具备一般高级语言的基本结构和功能，亦有一般高级语言没有的强大图形处理能力，内建于AutoCAD应用程序，不须另行购买，亦不须使用特定的编辑器或开发环境。

CAD图中获取坐标的方法 cad快捷键

输入快捷键“id ”获得cad图中坐标L 直线 A 圆弧C 圆T 多行文字XL 射线 B 块定义E 删除I 块插入H 填充W 定义块文件TR 修剪CO 复制EX 延伸MI 镜像PO 点O 偏移S 拉伸 F 倒圆角U 返回 D 标注样式DDI 直径标注DLI 线性标注DAN 角度标注DRA 半径标注OP 系统选项设置OS 对像捕捉设置M MOVE（移动）SC 比例缩放P PAN（平移）Z 局部放大Z＋E 显示全图Z＋A 显示全屏MA 属性匹配AL 对齐【CTRL】＋1 修改特性【CTRL】＋S 保存文件【CTRL】＋Z 放弃【CTRL】＋C【CTRL】＋V 复制粘贴【F3】对象捕捉开关【F8】正交开关CAD常用快捷键命令1、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）ME,*MEASURE(定距等分)H, *BHATCH（填充）2、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）3、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, 显示全图Z+W,显示窗选部分4、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量) DAR,(弧度标注，CAD2006)DJO，（折弯标注，CAD2006）5、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）RE, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】 *HELP（帮助）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉）【F7】 *GRIP（栅格）【F8】正交。

CAD提取点坐标以及点坐标转换

CAD提取点坐标以及坐标转换
适用范围：
轨道交通建筑设计，建筑设计
解决问题：
轨道交通设计过程中，尤其是在施工图过程中，为满足施工需要，设计人员要在总平面图中将建筑轮廓各点坐标标注出来。

CAD绘图软件中，通过天正建筑或者浩辰建筑等标注出来的坐标是城市坐标系下的坐标，而施工过程使用的是轨道交通坐标系，坐标系的不同，导致坐标数据会存在偏差，无法指导施工。

为满足施工要求，设计过程中，由相关的测绘部门提供两个坐标系之间的坐标转换公式，通过计算得到所需要的轨道交通施工坐标系下的各点坐标值。

通常做法是先标出城市坐标，然后手动输入到Excel，利用Excel强大便捷的公式运算，进行转换计算。

当需要转换的坐标点数量较少时，手动输入会方便一些，当需要转换的点数量较多时，手动输入就显得效率不够，且容易出错。

本文旨在提高坐标处理的效率
解决方案：
该方法为传统方案，在坐标点数量较多时，可有效增加坐标数据处理的效率。

通过以下4个步骤实现：
1、绘制辅助线。

使用pl线将需要标注的坐标点，按序依次串联起来，最后不要封闭图形。

2、使用list命令提取所画pl线属性，list对话框中会列出所有顶点坐标，顶点坐标是从pl线的起点到终点依次列出来。

3、复制所有坐标信息黏贴到Excel表格内，利用Excel的相关字符串函数可快速提取出坐标数据，数据均为按序排列的。

4、将坐标数据拷贝到坐标表格（含有转换公式的表格）即可自动计算且序号准确。

该方案是通过软件之间的数据转换和处理，过程还是以手动处理为主，对使用者Excel使用的熟练度由一定的要求。

2020cad标注坐标的命令

2020cad标注坐标的命令CAD（计算机辅助设计）软件是一种广泛应用于建筑、机械、电子等领域的设计工具。

其中的坐标标注功能可以帮助用户快速、准确地标注设计图纸中各个元素的坐标位置。

以下将介绍常用的2020CAD标注坐标的命令，帮助您更好地使用CAD软件。

1. ABSOLUTE（绝对坐标）：该命令用于以绝对坐标的方式标注点的位置。

用户需要指定点的x、y、z坐标值，输入命令后按提示输入这些数值，即可将点标注在指定的位置。

2. RELATIVE（相对坐标）：与绝对坐标相反，该命令用于以相对于参考点的坐标方式标注点的位置。

用户需要指定点相对于参考点的偏移量，输入命令后按提示输入这些数值，即可将点标注在相对位置。

3. POLAR（极坐标）：该命令用于以极坐标的方式标注点的位置。

用户需要指定点与参考点之间的距离和相对于参考点的角度，输入命令后按提示输入这些数值，即可将点标注在指定的位置。

4. NEAREST（最近点）：该命令用于在图纸中找到与指定点最近的元素，并在指定位置标注该点的坐标。

用户需要选择一个参考点，并输入命令后按提示选择要查找最近点的对象，系统会自动标注最近点的坐标。

5. ALIGN（对齐）：该命令用于在图纸中选择多个点，并按照指定的对齐方式进行对齐。

用户需要输入命令后按提示选择要对齐的点，并选择对齐方式，系统会自动相对于参考点标注每个点的坐标。

6. ID（标识）：该命令用于在图纸中标识选定对象的坐标和其他属性信息。

用户需要输入命令后按提示选择要标识的对象，系统会自动生成该对象的标识并标注在对应位置。

7. MEASURE（测量）：该命令用于测量两点之间的距离或两点之间的角度，并在指定位置标注结果。

用户需要输入命令后按提示选择测量方式（距离或角度）、起点和终点，系统会自动计算并标注结果。

8. DIMENSION（标注尺寸）：该命令用于标注图纸中各个元素的尺寸。

用户需要输入命令后按提示选择要标注的元素，系统会自动生成相应的标注线和数值。

CAD如何利用多线段快速批量取点坐标

是施工当中经常需要从CAD中直接取坐标，少量坐标可以通过查看工具直接提取。

然而一旦需提取坐标点较多时，直接提取工作量太大，这时就需要使用其他办法了。

本经验将简单的来讲下如何通过多线段工具来快速批量提取坐标。

1.打开cad图纸。

2.输入多线段命令"pl”。

3.指定多线段起始点，开始画多段线。

4.指定多线段终点，结束画线。

5.选中该多线段。

6.输入列举命令“ls”。

7.确定，这样就可以得到该多线段上的所有节点的坐标，并显示在文本框中。

8.选中这些点坐标，复制，这样就可以把这些坐标粘贴到其他地方，例如excel、text 等了。
