卫星接收天线安装
卫星接收天线的安装调试与抗干扰措施

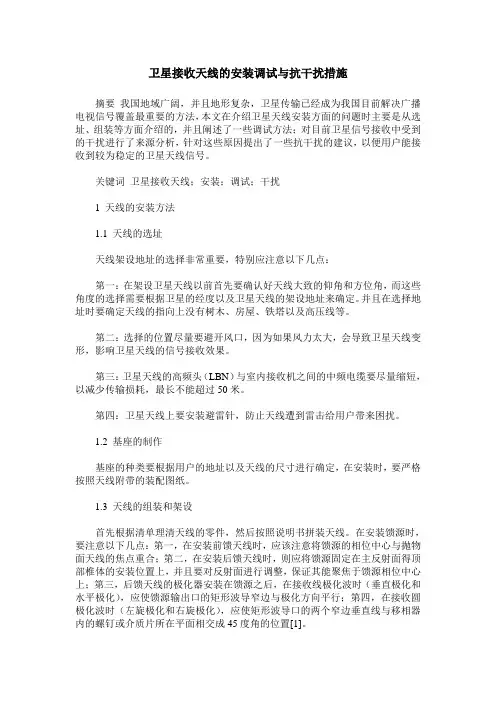

![卫星接收天线的安装调试与抗干扰措施](https://img.taocdn.com/s3/m/257d5ed4bed5b9f3f80f1c3e.png)
卫星接收天线的安装调试与抗干扰措施摘要我国地域广阔,并且地形复杂,卫星传输已经成为我国目前解决广播电视信号覆盖最重要的方法,本文在介绍卫星天线安装方面的问题时主要是从选址、组装等方面介绍的,并且阐述了一些调试方法;对目前卫星信号接收中受到的干扰进行了来源分析,针对这些原因提出了一些抗干扰的建议,以便用户能接收到较为稳定的卫星天线信号。
关键词卫星接收天线;安装;调试;干扰1 天线的安装方法1.1 天线的选址天线架设地址的选择非常重要,特别应注意以下几点:第一:在架设卫星天线以前首先要确认好天线大致的仰角和方位角,而这些角度的选择需要根据卫星的经度以及卫星天线的架设地址来确定。
并且在选择地址时要确定天线的指向上没有树木、房屋、铁塔以及高压线等。
第二:选择的位置尽量要避开风口,因为如果风力太大,会导致卫星天线变形,影响卫星天线的信号接收效果。
第三:卫星天线的高频头(LBN)与室内接收机之间的中频电缆要尽量缩短,以减少传输损耗,最长不能超过50米。
第四:卫星天线上要安装避雷针,防止天线遭到雷击给用户带来困扰。
1.2 基座的制作基座的种类要根据用户的地址以及天线的尺寸进行确定,在安装时,要严格按照天线附带的装配图纸。
1.3 天线的组装和架设首先根据清单理清天线的零件,然后按照说明书拼装天线。
在安装馈源时,要注意以下几点:第一,在安装前馈天线时,应该注意将馈源的相位中心与抛物面天线的焦点重合;第二,在安装后馈天线时,则应将馈源固定在主反射面得顶部椎体的安装位置上,并且要对反射面进行调整,保证其能聚焦于馈源相位中心上;第三,后馈天线的极化器安装在馈源之后,在接收线极化波时(垂直极化和水平极化),应使馈源输出口的矩形波导窄边与极化方向平行;第四,在接收圆极化波时(左旋极化和右旋极化),应使矩形波导口的两个窄边垂直线与移相器内的螺钉或介质片所在平面相交成45度角的位置[1]。
2 天线的调试在按天安装完成后,要做好天线调试前的准备工作,首先是要准备好调试的器材,例如小电视、指南针、同轴电缆、高频头等,安装完成所有的设备后,把事先所需要的卫星数据输入到卫星接收器中,准备对天线进行调整。
卫星电视接收器使用方法
![卫星电视接收器使用方法](https://img.taocdn.com/s3/m/e9a587f264ce0508763231126edb6f1afe007170.png)
卫星电视接收器使用方法一、安装卫星电视接收器1.选择一个合适的位置:卫星接收器需要放置在离电视机的AV输入接口较近的位置,以便连接。
同时需要确保该位置相对接收卫星信号的位置较为直达,没有高层建筑或树木等遮挡物。
2.连接设备:将卫星天线的LNB信号线插入接收器的LNB接口,再将接收器的输出信号线插入电视机的AV输入接口。
如果使用音频和视频分离接口,则需要分别连接音频和视频线。
同时,将接收器的电源插头插入电源插座。
3.对接收器进行调试:按下接收器的电源按钮,接收器将开始自检,然后进入待机状态。
在电视机上选择对应的AV输入信号源,然后打开接收器的遥控器。
二、卫星信号1.进入设置界面:按下遥控器上的菜单按钮,进入接收器的设置菜单页面。
2.进入卫星:在设置菜单页面中选择“”或“卫星”的选项,进入卫星页面。
3.选择卫星:在卫星页面中选择要的卫星。
通常情况下,用户可以根据自己所在的地理位置和卫星电视服务商的要求来选择卫星。
4.调整参数:在卫星页面中,可以调整参数,例如频率范围、方式等。
如果不确定参数,可以使用默认设置。
5.开始:按下遥控器上的“”或“开始”按钮,接收器将开始卫星信号。
这个过程可能需要一些时间,请耐心等待。
三、观看电视频道1.选择频道:在接收器的遥控器上,使用频道控制按钮(通常是上下按钮)进行频道选择。
可以通过直接输入频道号码进行选择。
2.调整音量和图像:使用遥控器上的音量控制按钮和图像调节按钮,可以调整音量大小和图像质量。
3.电视节目指南:接收器的菜单界面通常提供电视节目指南,用户可以查看电视节目列表和时间表,方便选择喜欢的节目。
4.其他功能:卫星电视接收器通常还附带其他功能,例如录制、回放、时移等。
用户可以根据需要学习和使用这些功能。
5.关机:在观看完电视后,可以按下遥控器上的关机按钮,将接收器和电视机关闭。
需要特别注意的是,不同的卫星电视接收器可能有一些差异,例如遥控器上按键的设置、菜单界面的布局等。
卫星天线安装与调试步骤重新梳理

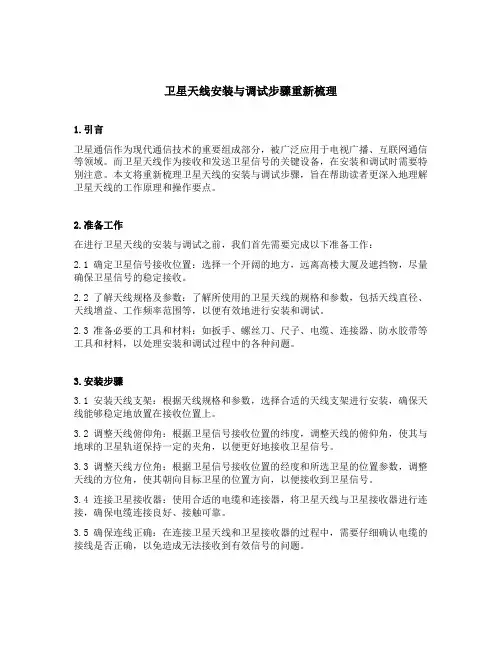

![卫星天线安装与调试步骤重新梳理](https://img.taocdn.com/s3/m/9396a096185f312b3169a45177232f60ddcce79a.png)
卫星天线安装与调试步骤重新梳理1.引言卫星通信作为现代通信技术的重要组成部分,被广泛应用于电视广播、互联网通信等领域。
而卫星天线作为接收和发送卫星信号的关键设备,在安装和调试时需要特别注意。
本文将重新梳理卫星天线的安装与调试步骤,旨在帮助读者更深入地理解卫星天线的工作原理和操作要点。
2.准备工作在进行卫星天线的安装与调试之前,我们首先需要完成以下准备工作:2.1 确定卫星信号接收位置:选择一个开阔的地方,远离高楼大厦及遮挡物,尽量确保卫星信号的稳定接收。
2.2 了解天线规格及参数:了解所使用的卫星天线的规格和参数,包括天线直径、天线增益、工作频率范围等,以便有效地进行安装和调试。
2.3 准备必要的工具和材料:如扳手、螺丝刀、尺子、电缆、连接器、防水胶带等工具和材料,以处理安装和调试过程中的各种问题。
3.安装步骤3.1 安装天线支架:根据天线规格和参数,选择合适的天线支架进行安装,确保天线能够稳定地放置在接收位置上。
3.2 调整天线俯仰角:根据卫星信号接收位置的纬度,调整天线的俯仰角,使其与地球的卫星轨道保持一定的夹角,以便更好地接收卫星信号。
3.3 调整天线方位角:根据卫星信号接收位置的经度和所选卫星的位置参数,调整天线的方位角,使其朝向目标卫星的位置方向,以便接收到卫星信号。
3.4 连接卫星接收器:使用合适的电缆和连接器,将卫星天线与卫星接收器进行连接,确保电缆连接良好、接触可靠。
3.5 确保连线正确:在连接卫星天线和卫星接收器的过程中,需要仔细确认电缆的接线是否正确,以免造成无法接收到有效信号的问题。
4.调试步骤4.1 启动卫星接收器:按照卫星接收器的说明书,将其启动,确保设备工作正常。
4.2 搜索卫星信号:在卫星接收器的菜单中选择卫星信号搜索功能,按照提示进行搜索,等待设备搜索到目标卫星的信号。
4.3 优化信号质量:根据卫星接收器的信号指示器或信号质量参数,在调整天线的方位角和俯仰角的过程中,观察信号质量的变化,并进行微调,以获得最佳的接收效果。
GNSS天线安装和调试方法详解
![GNSS天线安装和调试方法详解](https://img.taocdn.com/s3/m/a69a6a2c54270722192e453610661ed9ad51558b.png)
GNSS天线安装和调试方法详解引言:GNSS(全球导航卫星系统)是利用一系列卫星提供定位、导航和时间服务的系统。
在现代社会中,GNSS已经成为了生活中不可或缺的一部分。
而GNSS天线作为GNSS系统的接收部分,起到了关键的作用。
本文将详细讨论GNSS天线的安装和调试方法,以帮助读者更好地理解和利用这一技术。
第一部分:GNSS天线安装方法1. 定位选择:在安装GNSS天线时,首先需要选择一个适合的位置。
这个位置应该远离大型建筑物、树木和其他可能影响信号接收的障碍物。
另外,还需要考虑到天线的安装高度,一般来说,天线距地面的高度应该达到一定要求,具体要根据应用环境进行调整。
2. 固定方式:GNSS天线的固定方式有多种选择,例如通过吊装、螺栓固定或者使用支架等。
根据实际情况选择合适的固定方式,并确保天线安装牢固稳定。
3. 天线方向:天线安装的方向也是十分重要的。
天线应该指向可见天空的方向,避免被建筑物或其他遮挡物挡住。
这样可以最大程度地接收到卫星信号,提高定位精度和可靠性。
第二部分:GNSS天线调试方法1. 连接检查:在进行调试之前,需要先进行连接检查。
确保天线与接收机或其他设备的连接正常,没有松动或断开的情况。
同时,还需要检查天线的电源供应是否正常,并确保接收机的设置与天线的规格相匹配。
2. 信号强度检测:当天线连接正常后,我们需要对接收到的信号进行强度检测。
一般来说,可以通过接收机提供的信号强度指示来进行判断。
如果信号强度较弱,可能需要调整天线的方向或高度,或者尝试使用增益较高的天线。
3. 天线阻抗匹配:天线与接收机之间的阻抗匹配也是调试的一个重要环节。
如果阻抗不匹配,会导致信号衰减或反射,从而影响定位的准确性。
在调试时,可以通过改变天线的位置或调整阻抗匹配器来进行调整,以达到最佳的阻抗匹配效果。
4. 天线校准:对于一些要求较高的应用场景,可能需要对天线进行校准。
校准过程中,需要使用专业的仪器进行测量,并根据测量结果对天线参数进行调整。
卫星天线安装过程中应注意的问题

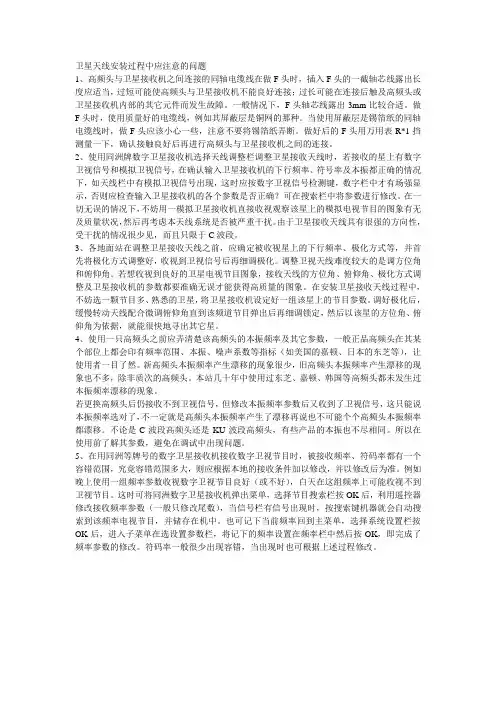

![卫星天线安装过程中应注意的问题](https://img.taocdn.com/s3/m/4a5de6d2195f312b3169a540.png)
卫星天线安装过程中应注意的问题1、高频头与卫星接收机之间连接的同轴电缆线在做F头时,插入F头的一截轴芯线露出长度应适当,过短可能使高频头与卫星接收机不能良好连接;过长可能在连接后触及高频头或卫星接收机内部的其它元件而发生故障。
一般情况下,F头轴芯线露出3mm比较合适。
做F头时,使用质量好的电缆线,例如其屏蔽层是铜网的那种。
当使用屏蔽层是锡箔纸的同轴电缆线时,做F头应该小心一些,注意不要将锡箔纸弄断。
做好后的F头用万用表R*1挡测量一下,确认接触良好后再进行高频头与卫星接收机之间的连接。
2、使用同洲牌数字卫星接收机选择天线调整栏调整卫星接收天线时,若接收的星上有数字卫视信号和模拟卫视信号,在确认输入卫星接收机的下行频率、符号率及本振都正确的情况下,如天线栏中有模拟卫视信号出现,这时应按数字卫视信号检测键,数字栏中才有场强显示,否则应检查输入卫星接收机的各个参数是否正确?可在搜索栏中将参数进行修改。
在一切无误的情况下,不妨用一模拟卫星接收机直接收视观察该星上的模拟电视节目的图象有无及质量状况,然后再考虑本天线系统是否被严重干扰。
由于卫星接收天线具有很强的方向性,受干扰的情况很少见,而且只限于C波段。
3、各地面站在调整卫星接收天线之前,应确定被收视星上的下行频率、极化方式等,并首先将极化方式调整好,收视到卫视信号后再细调极化。
调整卫视天线难度较大的是调方位角和俯仰角。
若想收视到良好的卫星电视节目图象,接收天线的方位角、俯仰角、极化方式调整及卫星接收机的参数都要准确无误才能获得高质量的图象。
在安装卫星接收天线过程中,不妨选一颗节目多、熟悉的卫星,将卫星接收机设定好一组该星上的节目参数。
调好极化后,缓慢转动天线配合微调俯仰角直到该频道节目弹出后再细调锁定,然后以该星的方位角、俯仰角为依据,就能很快地寻出其它星。
4、使用一只高频头之前应弄清楚该高频头的本振频率及其它参数,一般正品高频头在其某个部位上都会印有频率范围、本振、噪声系数等指标(如美国的嘉顿、日本的东芝等),让使用者一目了然。
关于卫星接收天线的安装条件

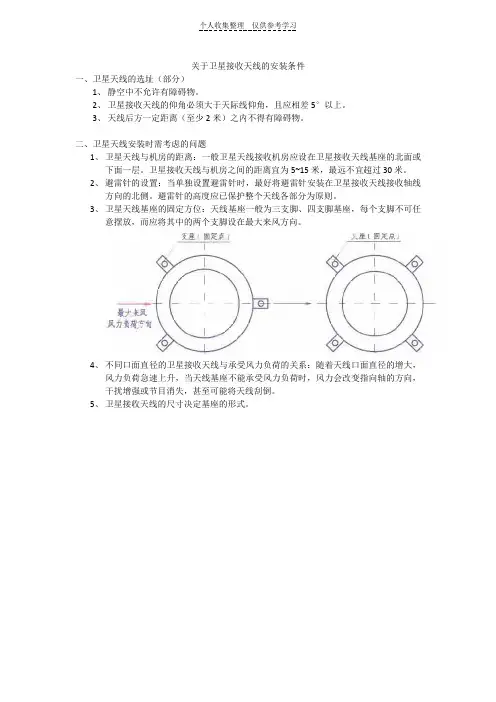

![关于卫星接收天线的安装条件](https://img.taocdn.com/s3/m/5e5127eabb4cf7ec4afed094.png)
个人收集整理仅供参考学习
关于卫星接收天线的安装条件
一、卫星天线的选址(部分)
1、静空中不允许有障碍物。
2、卫星接收天线的仰角必须大于天际线仰角,且应相差5°以上。
3、天线后方一定距离(至少2米)之内不得有障碍物。
二、卫星天线安装时需考虑的问题
1、卫星天线与机房的距离:一般卫星天线接收机房应设在卫星接收天线基座的北面或
下面一层。
卫星接收天线与机房之间的距离宜为5~15米,最远不宜超过30米。
2、避雷针的设置:当单独设置避雷针时,最好将避雷针安装在卫星接收天线接收轴线
方向的北侧。
避雷针的高度应已保护整个天线各部分为原则。
3、卫星天线基座的固定方位:天线基座一般为三支脚、四支脚基座,每个支脚不可任
意摆放,而应将其中的两个支脚设在最大来风方向。
4、不同口面直径的卫星接收天线与承受风力负荷的关系:随着天线口面直径的增大,
风力负荷急速上升,当天线基座不能承受风力负荷时,风力会改变指向轴的方向,干扰增强或节目消失,甚至可能将天线刮倒。
5、卫星接收天线的尺寸决定基座的形式。
6、。
卫星地面接收站接收天线的安装、调整与维护
![卫星地面接收站接收天线的安装、调整与维护](https://img.taocdn.com/s3/m/bc492e3511a6f524ccbff121dd36a32d7375c780.png)
技术Special TechnologyI G I T C W 专题0 引言地面信号接收站作为一个重要的基础设施,我们要对其中的重要设备进行一定的了解,首先我们要了解的就是卫星信号接收天线,其中的所有设备都是基于它而工作的,它是直接对信号质量影响的重要因素,在长期的发展过程中,已经有了对地面卫星信号接收站的一些规定,比如卫星天线必须具有方向性强,不能产生极大的噪音和极高的温度,根据这项规定,我们要在合适的地点进行基站安装,并且要用专业的方法对其中的重要设备进行定期的维护和保养。
1 选择合适的地址是重中之重为了保证基站可以长期稳定地接收卫星信号,我们在选址的时候要十分谨慎,确保基站能够正常运行,首先基站不能在城市中,要选在比较偏远的郊区。
地址所在地要保证土地平坦,具有较为开阔的视野,周围没有特别高大的树木和建筑。
在基站的上空,不能出现飞机的航道,否则卫星的信号将会被打乱。
同样的高压线也不能出现在它的周围,以防这些设备产生的电磁波,对卫星信号造成干扰。
在真正落实的时候,我们必须要用微波探测设备进行检查,除了这些,最基本的供电供水肯定是要有的,这样可以保证工作人员能够在其中生存,有一个良好的工作环境。
2 正确并合理的对设备进行安装2.1 如何对卫星天线进行安装在确定选址地点后,我们要用一定的仪器,精准的测量出正南方向或者正北方向的赤道位置。
然后根据两个重要标准,一个是卫星天线接收信号的能力,另一个是底座几何尺寸的要求,根据这两个标准,对基站进行建设,打完地基以后,最先安装的应该是基座,之后才能进行立柱的安装,安装基座的时候我们一定不要把其固定死,这样可以方便以后对立柱的安装,当这二者能够稳定地结合后,再把基座锁紧。
在对天线支架进行安装时,我们一定要用精密仪器对其进行多次测量,这样才能保证其能够与水平面相对垂直,保证以后天线在工作的过程中能够灵活的转动。
这些工作完成后,我们开始对天线的抛面进行拼装,首先我们要把抛面在地面上拼装好,然后再用起重机将拼装好的抛面架到主轴的上部,在地面拼装的时候,一定要选择干燥平坦的地面,这样才能够稳定地将抛面拼装好,在拼装的过程中,我们需要用到大量的螺杆、螺母及垫片等,平坦的地面也可以保证这些零件不会随意的滚动,防止丢失,在固定抛面的时候,我们要按照由里到外的拼装顺序进行,这样可以有效的保证设备的稳定性。
卫星天线的安装与调试步骤
![卫星天线的安装与调试步骤](https://img.taocdn.com/s3/m/1cb6b17cc950ad02de80d4d8d15abe23482f031c.png)
卫星天线的安装与调试步骤一、前言卫星天线是一种用于接收卫星信号的设备,它能够将卫星信号转换成电信号,供电视机或其他设备使用。
在安装和调试卫星天线时,需要注意一些细节问题,才能使其正常运行。
本文将详细介绍卫星天线的安装与调试步骤。
二、安装步骤1.选址选址是安装卫星天线的第一步,需要选择一个无遮挡的位置。
在选址时应注意以下几点:(1)尽可能选择高处位置,以便获得更好的信号质量。
(2)避免树木、建筑物等障碍物遮挡。
(3)考虑到天气因素,尽量选择可靠的固定地点。
2.安装架子在选好位置后,需要安装架子来固定卫星天线。
架子应该稳固可靠,并且需要按照说明书上的要求进行安装。
3.安装卫星天线将卫星天线按照说明书上的要求进行组装,并用螺丝固定在架子上。
在安装过程中需要注意以下几点:(1)组件间不能出现松动或错位。
(2)各部件之间要正确连接。
(3)调整卫星天线的方向,使其指向卫星。
4.连接电缆将卫星天线与接收设备之间的电缆正确连接。
在连接电缆时需要注意以下几点:(1)电缆要选用质量可靠的产品。
(2)电缆的长度要根据实际情况进行选择,不宜过长或过短。
(3)插头和接口要正确对接,不能出现松动或反插现象。
5.测试信号在安装完毕后,需要测试卫星信号是否正常。
具体步骤如下:(1)打开接收设备,并进入信号检测界面。
(2)调整天线方向,以获得最佳的信号强度和质量。
(3)确认信号是否正常,并调整设备参数,以达到最佳效果。
三、调试步骤1.确认接收设备参数设置在使用卫星天线前需要确认接收设备参数设置是否正确。
具体步骤如下:(1)打开接收设备,并进入设置界面。
(2)确认频道、极化等参数是否正确设置。
2.调整天线方向在进行天线调试时需要注意以下几点:(1)尽可能选择晴朗无风的日子进行调试,避免因天气原因造成误差。
(2)调整天线时应由低向高逐步调整,以获得最佳效果。
3.测试信号在调试完毕后,需要测试卫星信号是否正常。
具体步骤如下:(1)打开接收设备,并进入信号检测界面。
卫星接收天线的安装调试与维护
![卫星接收天线的安装调试与维护](https://img.taocdn.com/s3/m/3bf1dcef524de518964b7d3c.png)
分k u 波段的小天线 , 只需要 固定牢固即可。
1 . 3 天线安装
【L j E
西
在进行天线安装之前 ,要对所有零部 件进行清点 ,检查 ,在保证零部件不缺失 或者质量 问题 的情况下,即可开始安装。 天线 的立柱及底座应牢牢 固定在基础 上。 将支臂与反射面进行连接 ,然后将方位套
筒与仰角杆进行连接,并固定在立柱 E 方。
调整是 在方位 角 调整之前 进行 的 ,具 体 的仰角计算公式如下 : 鞋=a r c t g
2 . 2 极化角的计算和调整 目前 ,国 内及 区域 卫 星通常 为线 极
图3 . 2 极化角的产 生 表 1 国际通信卫星角度
②
名称 国际通信卫星 7 0 1
面平行 时 ,接 收 的是 垂直 极化 ,垂 直 于 P=a r e t g [ s i n (  ̄s 一1 p / t g 0 】③
首先应 该对 天线 的方位 角及 仰角 角 地 面 时所 接 收的是 水平极 化 ,具 体如 图 . I 所示。接收天线 与卫星辐射 电磁波需 度进行 计算 ,并 结合 计算 的结果 对天线 3
1 3 9
将每周二确定为业务培训 、 知识讲座时间 。 间断 、高 质量 、既经 济、又 安全 ”的广 机进行 了数字 化改造 ;对 2 0 0 K W 发射机 针对不 同的层 次,制订不同的学 习内容。 播 电视技 术维 护总方 针 ,按 照 国家 广 电 的假负载进行技术革新 ;对发射天线 的驻 波 比保护系统进行改造等 ,从而进一步提 责任工程师和技术骨干 以学习新技术 、精 总局 的行业技 术标 准 ,定期 对发 射机 、
关键词 :卫星接收天线;安装 ;调试 ;维护
室外卫星天线的安装说明
![室外卫星天线的安装说明](https://img.taocdn.com/s3/m/a5ce303277c66137ee06eff9aef8941ea76e4b2b.png)
室外卫星天线的安装说明室外卫星天线的安装说明一、材料准备1. 室外卫星天线:选择符合自己需求的卫星天线,确保其质量良好。
2. 信号线:根据自己的需求选择合适的信号线,并确保其质量可靠。
3. 铁支架:准备一套坚固的铁支架以固定安装卫星天线。
4. 孔顶螺栓和膨胀螺栓:根据支架和墙壁材质的不同选择适合的螺栓。
二、安装步骤1. 选址:选取一个能够够接收卫星信号的合适位置。
在选址之前,可以使用卫星信号仪测量各个位置的信号强度,然后选择信号最好的位置。
2. 固定支架:将铁支架按照卫星天线的指示进行安装,确保安装牢固。
支架的安装位置要没有遮挡物,以保证卫星信号的接收质量。
3. 安装卫星天线:将卫星天线安装在支架上,并使用螺栓将卫星天线固定在支架上的孔洞中。
在安装过程中要小心不要弄坏卫星天线的接头。
4. 调整卫星天线方位:用电视或者卫星接收器进行信号调试和定位。
根据卫星信号仪或者电视画面上的信号强度指示,调整卫星天线的方位,使其接收到最强的信号。
5. 连接信号线:将信号线与卫星天线的接头连接起来,并使用绝缘胶带或者尼龙扎带进行固定和保护。
信号线要保持一定的敷设高度,避免被随意踩踏或损坏。
6. 敷设信号线:将信号线从卫星天线处沿墙壁或穿过屋顶槽口,走向室内。
在敷设信号线时要注意不要有过多的弯曲,以免影响信号质量。
7. 连接设备:将信号线连接到卫星接收器或电视上,确保连接稳固。
如果使用多个卫星接收器或电视,则需要使用分配器进行信号分配。
8. 信号调试:打开电视或卫星接收器,调试信号使其能够正常接收卫星信号。
如果信号不好,可以尝试重新调整卫星天线的方位,或者检查信号线连接是否正常。
三、注意事项1. 安装卫星天线时,要注意自己的安全,可以请专业人士进行安装。
2. 在使用螺栓固定时,要确保孔洞和螺栓的匹配,防止安装不稳固。
3. 使用合适的信号线,以保证信号传输质量。
4. 在敷设信号线时,要避免与尖锐物体接触,以免损坏信号线。
卫星天线安装方法
![卫星天线安装方法](https://img.taocdn.com/s3/m/0914cd5a974bcf84b9d528ea81c758f5f61f29ca.png)
卫星天线安装方法卫星天线安装方法一般包括以下几个步骤:确定位置、安装支架、安装天线、调整指向和调试。
下面将详细介绍每个步骤,以便您能正确安装卫星天线。
一、确定位置:1.选择开阔、无障碍的位置,以确保卫星信号的接收和转发良好。
2.考虑到信号的传输距离,尽可能选择离室外电源和电器设备远一些的位置,避免产生干扰。
3.确保天线可以清晰地朝向卫星,没有树木、高层建筑等遮挡物。
二、安装支架:1.根据天线的类型和尺寸,选择合适的支架。
一般有墙壁支架、地面支架等多种类型。
2.根据支架的材质和型号,采用锚固膨胀螺栓、冲击钻孔等固定方式将支架固定在墙壁、地面或屋顶等位置。
三、安装天线:1.将天线的接收头固定在天线支架的接头上,确保接头紧固牢固。
2.根据天线的类型和安装要求,确认天线是否需要安装天线罩。
若需要,将天线罩安装在天线上,并将其固定。
四、调整指向:1.根据您所在的地理位置和卫星信号的位置,调整天线的方向。
可以在互联网上查询卫星信号的方位,以便更准确地调整。
2.使用天线调整仪器,如信号场强仪,对天线进行指向调整。
一般情况下,可以通过观察信号强弱来判断天线指向是否准确。
五、调试:1.根据天线所需的参数,进入调试设置界面。
根据卫星信号提供商的要求,输入相应的接收频率、极化角度、方位角等参数。
2.进行天线信号调试。
在调试界面上,观察信号质量和信噪比等指标,并进行相应的调整和优化。
3.如果需要,可以进行信号质量测试,以确保信号的清晰度和稳定性。
总结:卫星天线的安装方法需要依次进行位置确定、支架安装、天线安装、指向调整和调试等步骤。
在安装过程中,需要注意选择合适的位置,固定支架,正确安装天线和天线罩,调整天线的指向,并进行相应的信号调试和优化。
只有经过正确的安装和调试,卫星天线才能正常工作,提供高质量的卫星信号传输服务。
安装卫星天线
![安装卫星天线](https://img.taocdn.com/s3/m/ceceb8fb1b37f111f18583d049649b6648d709b4.png)
安装卫星天线卫星天线安装是获得良好卫星信号的关键步骤。
正确安装卫星天线可以确保信号强度和质量,从而提供清晰的图像和音频。
在进行卫星天线安装之前,需要进行一些准备工作,并遵循一定的步骤来完成安装过程。
本文将介绍安装卫星天线的步骤和一些注意事项。
准备工作在开始卫星天线安装之前,需要进行以下准备工作:1.确定安装位置:选择一个视野开阔、没有遮挡物的位置安装卫星天线。
确保在这个位置上可以获得良好的信号。
2.获取所需工具:准备好需要的安装工具,如螺丝刀、扳手、电钻等。
3.获取所需材料:准备好所需的安装材料,如安装支架、螺栓、螺母等。
安装步骤按照以下步骤进行卫星天线的安装:1. 安装支架首先,在安装位置上安装支架。
确保支架牢固地安装在地面或墙壁上。
使用螺丝刀或电钻将支架固定在位置上。
2. 安装天线将卫星天线安装在支架上。
将天线的底座与支架上的安装孔对齐,并使用螺丝、螺母等固定天线在支架上。
确保天线安装牢固。
3. 调整天线角度调整天线的角度以获得良好的信号。
可以使用天线角度调整器或手动调节天线的方向。
参考卫星信号强度仪表或卫星接收设备上的信号指示器来帮助调整天线的方向。
4. 连接卫星接收设备将卫星天线与卫星接收设备进行连接。
使用卫星接收设备附带的接线缆连接卫星天线和接收设备。
确保连接牢固且信号传输良好。
5. 调整信号在连接完成后,调整卫星接收设备上的频道和信号设置。
按照设备说明书上的步骤进行设置,确保信号接收正常。
注意事项在进行卫星天线安装时,需要注意以下几点:•安装位置需要避开遮挡物,以确保良好的信号接收效果。
•确保天线安装稳固,以抵抗风力和恶劣天气的影响。
•使用适当的工具和材料进行安装,确保安装的质量。
•注意安全,遵循所在地区的安全规定和指导。
•在调整天线角度时,小心不要过度旋转或移动天线,以免损坏天线或设备。
结论通过正确安装卫星天线,可以获得良好的信号质量,从而获得清晰的图像和音频。
在进行安装之前,准备好所需材料和工具,并按照上述步骤进行操作。
卫星接收天线安装和调试
![卫星接收天线安装和调试](https://img.taocdn.com/s3/m/2118ec9fb7360b4c2f3f6468.png)
第三章卫星接收天线安装和调试本章教学目标第一节天线的安装一、站址选择卫星电视接收天线不论架设在地面或建筑物上,选址是一个首要环节。
必须充分考虑当地的自然环境和电磁环境,选址依据包括:卫星信号的场强、周围环境的干扰、操作的方便性、联网的方便性等因素。
选址时均应注意以下几点:1、天线指向卫星方向上不能有任何障碍物,即要有一个开阔的视野。
卫星天线不论口径尺寸大小,都应尽可能地架设在当地开阔空旷地最高处,避开山坡、树林、高层建筑物、铁塔、雷达站、差转台、微波通讯站及高压输电线等对天线波束的阻挡。
天线主波束方向上应有足够的视野,天线正前方应有尽可能宽的视角。
一般要求以天线基点为参考,对障碍物最高点所成的夹角小于3度。
2、卫星天线尤其是大口径天线的架设,要有牢固的地基,保证能够充分承载天线自身的负荷,不致于出现坍塌或遇大风时被连“根”拔起。
卫星天线的架设位置应避开风口,以减小天线的风载,天线的风载太大时会导致天线变形,影响信号的接收效果。
3、卫星天线周围不应有干扰源。
天线所对应的方向应避开雷达站、差转台、微波通讯站及高压电线等,应尽量避开这些干扰源;对于非同频干扰,由于卫星接收机的选频作用,允许干扰电平大于信号电平,但不能过大,使高频头进入饱和状态(接收机输入电平范围为-60dBm-30dBm),否则要在高频头与馈源之间加入带通滤波器,滤除干扰信号。
在微波干扰严重的城市楼群中架设时要特别注意,为了保证信号接收的质量,一般应使用频谱分析仪或微波场强仪对卫星天线架设位置进行实地测量,利用地形或建筑物巧妙地避开微波干扰。
4、若在建筑物上架设,应考虑在暴风情况下地面站因受力而产生的对屋顶的破坏性影响,即建筑物的承重能力。
要满足10级大风能工作,12级大风不毁坏。
5、若在平地上架设,特别是农村中小学要注意校舍、围墙、树木的遮挡,更要注意学生安全,要尽量安装在学生不易碰到的地方,或者在天线周围加设围栏。
射频电缆线的走线采用埋地或空中架设,地下掩埋时要用20mm的钢管或者PVC管做线缆外套,空中架设时高度要在2.5m以上,空中距离超过10m时,要用钢绞线承载。
GPS天线安装规范和相关要求
![GPS天线安装规范和相关要求](https://img.taocdn.com/s3/m/2fa473800d22590102020740be1e650e52eacfb9.png)
GPS天线安装规范和相关要求引言:GPS(全球定位系统)天线是接收卫星信号并将其转化为可用的定位信息的关键组成部分。
正确安装和使用GPS天线,可以确保定位的准确性和可靠性。
本文将介绍GPS天线的安装规范和相关要求,以帮助用户正确选择和安装GPS天线,以获得最佳的定位性能。
一、GPS天线的选择1.天线类型:GPS天线一般可分为内置天线和外置天线。
内置天线可以直接嵌入设备,外置天线则需额外安装。
一般而言,外置天线的接收性能要优于内置天线。
2.天线增益:天线增益是指天线辐射功率强度的量化指标,通常以dBd(偶极子增益)或dBi(向点源辐射功率的理论增益)表示。
在一般应用中,建议选择增益在2-5dBi之间的天线。
3.天线频率:GPS天线的频率通常为1575.42MHz。
因此,在购买GPS 天线时,应注意选择频率适配的天线。
二、GPS天线的安装规范1.安装位置:GPS天线应安装在开阔、无遮挡的位置上,以便接收卫星信号的最佳情况。
建筑物、树木、高山等地形都会对卫星信号的接收产生干扰,因此应避免这些干扰源。
2.天线朝向:GPS天线应尽量朝向天空,以获得最佳的卫星信号接收效果。
在安装时,应确保天线指向卫星轨道所在的天区,避免朝向有高建筑物等遮挡物的方向。
3.天线高度:天线安装的高度会直接影响卫星信号的接收质量。
一般而言,天线安装地点离地2-3米为宜,如果安装于建筑物上,则应尽量将天线安装在高处以提高信号接收能力。
4.天线布线:天线与接收设备之间的电缆长度也会对信号的传输产生影响。
一般来说,电缆长度较短会减少信号衰减,但也要根据实际情况进行合理布线,以防止电缆弯曲或损坏导致信号传输的不稳定。
三、GPS天线的相关要求1.电源要求:GPS天线一般需要外部电源供应。
在选择GPS天线时,应注意其电源要求,以便提供稳定的工作电压。
2.防水防尘:由于GPS天线一般安装在户外环境中,因此其防水和防尘性能尤为重要。
用户在购买GPS天线时,应注意其防护等级,并根据实际需求选择适合的防水防尘等级。
卫星接收天线的安装与调试方法论文
![卫星接收天线的安装与调试方法论文](https://img.taocdn.com/s3/m/0d77d5a06429647d27284b73f242336c1eb930f7.png)
卫星接收天线的安装与调试方法论文卫星接收天线的安装与调试方法论文在日复一日的学习、工作生活中,大家都不可避免地要接触到论文吧,借助论文可以有效训练我们运用理论和技能解决实际问题的的能力。
还是对论文一筹莫展吗?下面是小编为大家收集的卫星接收天线的安装与调试方法论文,欢迎阅读与收藏!摘要:数字卫星广播在我国早已成为广播主要方式,利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分。
在卫星广播系统中,接收上行地球站传送来的卫星信号要靠地面卫星接收系统来完成。
本文对接收天线的类型做了详细的介绍,并从实用的角度阐述了卫星接收天线的调试方法及日常工作中应该注意的维护保养事宜。
关键词:接收天线、仰角、方位角、极化角目前,我国的广播事业已经取得了令人瞩目的成就。
卫星广播电视从模拟到数字,从C波段到Ku波段,从传输到直播,发展迅速。
卫星直播电视的开播,更是解决了我国偏远山村收看电视难的问题,现阶段的村村通广电工程也是利用卫星信号进行覆盖的。
1.卫星接收天线的作用广播电视节目是靠卫星接收系统来完成的,系统是由卫星接收天线、高频头、馈源、第一中频电缆、功分器和卫星接收机等几部分组成。
最常用的卫星接收天线就是我们所说的大锅,是一个金属抛物面,它把从星空传来的卫星信号能量反射会聚成一个焦点。
馈源是在天线焦点处设置的一个卫星信号的喇叭,它把会聚到焦点的能量全部收集起来。
高频头是将馈源送来的信号进行降频和放大后再传送到卫星接收机。
一般来说,天线的口径越大,节目信号越强,接收到的信号质量越高。
2.卫星天线的种类卫星天线的类型可分为两种,正馈和偏馈。
正馈天线即我们说的大锅,接收C波段的节目。
它属于一次反射式天线,卫星信号经反射面反射后,聚焦到天线的中心焦点处。
偏馈天线是指天线的馈源和高频头的安装位置偏离反射面的正前方,因此对反射面没有遮挡,即没有馈源阴影的影响,从而提高了天线的口面效率。
偏馈天线也叫小锅,常用于接收Ku波段的节目。
如何做好卫星接收天线的安装调试工作
![如何做好卫星接收天线的安装调试工作](https://img.taocdn.com/s3/m/f882033dee06eff9aef8074b.png)
如何做好卫星接收天线的安装调试工作根据国家广电总局的规划,我国在今后的几年中将加速发展数字卫星直播业务,有望建成全球用户最多的卫星直播系统,带动年产值200亿元以上的新兴产业,并使1亿偏远地区人口收看电视节目。
届时,我国的电视观众不仅可以收看到比现在多一倍的电视频道,而且可以在家方便地点播个性化的电视节目。
数字电视由目前有线网络一家垄断的地位将彻底打破。
本文拟从卫星天线的安装、卫星接收天线对星调试等方面谈谈如何做好卫星接收天线的安装和调试工作。
一、天线的安装1、站址选择卫星天线的安装在选址时,要考虑以下基本环境条件和安全保障:1)卫星天线指向应开阔,无遮挡:2)尽量避开微波站、差转台、雷达站、高压电线等干扰源:3)天线的安装位置应使到接收机插口的射频电缆尽量短,一般在40m以内:2、天线基础通常情况下,天线安装、固定于专门的基础上,但K u波段小天线可装于屋顶、庭院,只要在坚固的水泥地上用膨胀螺栓固定就可以,也可采用焊接钢架并用重物压紧等方法。
3、天线安装天线组装前,先根据装箱清单查点全部零件、标准件的规格、数量,然后参照天线所附带的安装简图分别进行组装;1)立柱、底座安装并固定在基础上:2)安装仰角调节杆与方位套筒后装于立柱上;3)连接支臂与反射面,然后与方位套筒和仰角调节杆再连接:4)将馈源支杆、馈源夹、馈源、高频头等装在反射面上:5)除调整机构部分,其余紧固件锁定牢固。
右图是华达1.2MK u天线安装完毕的结构示意图:4、天线与其它设备的连接1)与高频头连接东南如糖2007年第五期(总第三十三期’153④文/潘岚先做好同轴电缆线的接头,把电缆一头接在高频头输出座上,另一头接在卫星电视接收机的射频输入插座上,接头要平稳拧紧,保证芯线接触良好,屏蔽层可靠接地,并用专用防水胶条把高频头的电缆连接处缠紧,以防雨水浸入。
2)卫星接收机与电视机连接把卫星电视接收机的A V与监视器的A V端子对应连好,按照使用说明书操作卫星接收机,查无误后,便可正式进行卫星信号的接收。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
X=卫星经度-接收地经度 Y=接收地纬度 仰角计算公式:
El=arctg[(cosXcosY-0.1513)/(1-cos² Xcos² Y)开根]
注意
a\不同厂家的 偏馈天线,偏 馈角也不尽相 同。 b\理论上馈源 拉杆应平行于 入射波,实际上 很难做到。 c\偏馈角的大 小要看产品说 明书。
1、 偏 馈 角
十一、常见故障及解决方法
1 无图像无伴音
1、天线方位角或仰角变动。 2、检查高频头是否供电(用万用表测量 电缆的芯线和屏蔽层间的电压)。 3、检查高频头和接收机的连接是否好。 4、卫星是否停播。每周二下午卫星线路 进行测试(有测试信号)。
2
图像质量变差
天线指向偏离。高频头固定螺丝松动造 成焦。 高频头漏水,电缆头漏水。 高频头性能变差。 抛物面天线上有积雪,造成信号散焦。 雷达等微波信号干扰(可能会出现不同 步)。 雨雪天气卫星信号衰减增大。Ku段雨衰 严重,会造成马赛克图像
防雷接地体制作示意
2、减少接地电阻的办法 做地线时如果土质为砂石土,会造 成接地电阻大于要求值,起不到避 雷的作用。所以应在接地体的坑内 伴入8Kg的食盐和30Kg的木炭并 灌水,然后回填较好的土质,以降 低接地线电阻。接地体不可埋入垃 圾层和灰渣层。
3、引下线的制作方法
从避雷针的底部到接地体的连接线称为引 下线。应采用直径为10-12毫米的圆钢或 扁钢制作,焊接点应采用搭焊的方法,搭 焊长度为圆钢直径的6倍,扁钢断面长边的 3倍。不可采用对接焊或点焊的方法。 注意:室内设备也应该接地线,但不可与 避雷针接地线共用。
卫星电视接收系统中,C波段要用C 波段的接收天线,Ku波段要用Ku波段的 接收天线。 我国教育电视台传送的卫星信号选 用Ku波段发送(10G-14GHZ),要接 收Ku波段的信号,首先,天线反射面的 精度要高;其次结构要好。现在1.2米Ku 波段卫星接收天线都采用整体压制的反 射面和偏馈形式,完全能满足卫星电视 接收的要求。
2
粗
调
再次测量天线的仰角、方位角。 将卫星节目的下行频率(查表)、极化方式、 符号率等数据和设置输入接收机。 将高频头的极化调整到垂直极化位置。 先调整好天线的仰角。 以正南为基准,确定是偏东还是偏西,调整 好天线的方位角。
3
细 调
反复微调天线的方位角和仰角,使红色信 号显示条最大。 保持天线方位与仰角不变,微调高频头的 前后位置和微转极化,使接收信号显示最 强,然后一边锁定天线,一边观察信号强 度,以免偏离跑台。 由卫星接收机的F头连接至计算机接收卡 的 F头,进行I P节目的调试工作。
3、接收机的菜单设置
1、按菜单钮
2、设置天线
设置天线 本振低:11300
卫星:Ku
LNB电源:开
3、设置转发器
添加转发器 OK 输入:12620、32553、
垂直
八、卫星接收系统的调试
1 对星步骤: a)查资料得到本地接收卫星的仰角和方 位角 b)旋动调节杆上的螺母,先确定天线的 仰角。用仰角仪或量角器来调节仰角的大 小。 c)转动天线调试方位角,搜寻卫星信号 并观察信号显示条显示。每转动一次需等 待2-3秒,这不同于C波段。
九、天线的维护和保养
对主要零部件加强爱护、轻抬(拿)轻放, 切勿碰伤(如反射面、微波器等),如有 碰伤,及时修理或更换。 对转动配合部位和紧固建应检查是否生锈。 如果生锈可上润滑油。 高频头F5接口要注意防水。 天线处于露天工作,要注意防锈。 定期检查各紧固件,以防松动。
十、防 雷 与 接 地
五、卫星天线的安装
1 、站 址 的 选 择
天线口面的正前方无阻挡物。 避开微波塔、电信塔、高压输电线路。 避开风口较大的地方。 安装在地面时应考虑人为的损坏,要有 合适的高度。 天线距机房不大于30米的距离,以防信 号衰减过大。
2、制作天线固定架与基础
天线安装需固定在专门的基础上,Ku波段 小天线可装于屋顶、庭院,也可采用焊接 钢架用重物压牢等方法。 A、安装在屋顶上:需制作一个井字型角钢 架。长度约为1米5。(注意屋顶的承重) B、直接安装在地面:预制混泥土基础, 规格是600-800mm见方,厚度为300- 400mm。 C、地面砌砖台:用砖砌一个合适的高台。
2、卫星接收天线的分类
1)按形式分:分瓣拼装式、整体式;
2)按材料分:板状和网状; 3)按馈源在反射面的位置分:前馈和后 馈; 4)按馈源相对于反射面中轴线的位置, 可分为偏馈式和正馈式天线。 5)Ku段0.6-1.2m的卫星接收天线多为整 体偏馈式天线。
正馈天线 (前馈)
偏 馈 天 线
3、卫星接收天线的选择
F-5头与同轴电缆的装配
四、数字式卫星接收机
1、基本功能:
接收高频头送来的第一中频信号,经接收机进行 第二次变频、解调、放大后输出图像信号和音频 信号,送到监视器进行收看。 能实时接收由卫星同步传来的数据信息,可通过 电缆线将数据信息送至微型计算机。 可同时实现一边观看电视节目,一边收视I P节目。 可接收I P数据卫星广播。
砖台的砌法(仅供参考)
用砖砌一个高度约为1.5米,边长为74 厘米的六边形砖台。四颗固定螺栓预 埋在砖台中央的混凝土中,砖体中混 凝土的体积应不小于0.15立方米。
固定天线立柱:待混凝土基础凝固结
实之后,可将立柱固定在基础上,拧 紧地脚螺母。注意:立拄安装要保持 垂直和水平。
仰角是指卫星接收 天线的焦距线与水平线 的夹角
九洲DVS-398F+卫星接收机
2、接收机的按钮与接口
开关(背面)、菜单键、上下键、左右 键、退出键等。 背面有LNB接口、视频、立体声接口。 有数据信号接口,可接到计算机。 面板有信号强弱显示灯和频道显示。 全部功能均可实现遥控。
数字接收机背面
1—S端子视频输出 2—卫星天线输入接口 3—环路输出 4—RS232接口、用于软件升 级
2、高频头的主要技术参数
增益(G):60dB以上,反映放大量。 噪声系数 :反映内部噪声参数的 大小,Ku段 高频头为0.7-0.9dB (ASK为0.7dB) 本振频率:11300MHZ等 工作电压:15V-25V 极化:垂直、水平线极化(双极化单输出) 工作频率:950-1450MHZ (12620 -11300=1320 恰好在工作频段内)
1、 针和接地体的具体制作
避雷针尖端的受电端,可用一定 截面积的镀锌铁棒或圆钢做成。最下端 用较粗的钢管制作,选用钢管应越往上 越细,到顶端的一段为圆钢并做成尖型。 防雷接地线的电阻值应小于4欧姆。为 减少接地电阻可用50*50*3*2000mm (长度1.5米时需三根)角钢作接地体, 每根接地体的间距为2.5米。具体制作 参看避雷针接地体示意图。
方位角调整
方位角是指从卫星接收天线(接收点)到卫星的 视线在接收点的水平面上有一条正投影线,从接收 点的正北方向开始,顺时针方向至这条投影线的角 度就是方位角。
方位角计算公式: Az=arctg(tgX/sinY) X=卫星经度-接收地 经度
Y=接收地纬度
七、接 收 系 统 的 连 接
1 连接高频头:天线安装好后,即可与其它设 备连接。先做好电缆线的F头,把高频头输 出与卫星接收机的射频输入连接。接头要 拧紧,确保芯线接触良好,屏蔽层可靠接 地,并用胶条(高频头盒内有)把 F5 头缠 紧,以防雨水浸入。 2 连接卫星接收机、监视器: 把卫星接收机 的AV与电视机的 AV端子对应连好,按照使 用说明书操作卫星接收机,检查无误后, 这样便可正式进入调试了。
成都产-1.2M卫星天线结构示意图
馈源拉杆 馈源夹
馈源撑杆
背架 俯仰调节
馈源托架 立柱
三、 高
1.高频头的作用
频
头
高频头也称低噪声下变频器,是由 低噪声放大器与第一变频器组成,用 LNB表示。它的作用是:将接收到的 非常微弱的卫星信号进行放大和变频。
3、关 于 极 化 的 概 念
端随时间变化的规 律。通俗地讲就是电磁波传输的一种方式。 极化的种类:线极化-(局部波束采用)、圆 极化-(全球或半球波束采用)。 垂直线极化:以地平面为参考电磁波振动的方 向与地平面垂直,称为垂直线极化。 水平线极化:以地平面为参考电磁波振动的方 向与地平面水平,称为水平线极化。 特点:极化方式互相隔离,提高频率复用率。
一、地面卫星接收系统的组成
卫星接收系统的组成
一套基本的卫星接收系统由卫星天线、高频头、连接 电缆、接收机组成,其连接顺序为:从天线经高频头、 接收机到监视器。
接收天线
高频头
接收机 监视器
二、卫 星 接 收 天 线
1、接收过程
通讯卫星距地球赤道上空三万六千公 里,由卫星转发器发送的数据信号,到 达地面通过天线面接收、反射聚焦到馈 源和高频头(一体化)的接收口。经高 频头对这个微弱的信号进行放大和第一 次变频, 由LNB孔输出,将信号通过电 缆送至室内的卫星接收机。
5—左声道音频输出 6—右声道音频输出 7—视频输出 8—电源开关
3、接收机有关数据的输入
操作遥控器输入以下参数 卫星:SINO-Ku(110.5E) 下行频率:12395MHZ 符号率:27500MHZ 本振频率:11300MHZ(具体查看高频头标牌,英 文标记:L.O) 极化方式:垂直线极化 22K开关:关(默认值) Diseqc :关(兼容软件版本1.0/2.0,默认值) 12V输出:关(默认值)
电气设备的防雷是十分重要的问题,特别 是平房校舍,周围又无较高建筑物,则必 须制作防雷地线。单根避雷针顶端的保护 角约为45度,它的保护范围象帐篷状,边 缘为双曲线.在制作避雷针时要注意以下 问题, 以确保安全。 安装的避雷针必须将室外设备置于保护范 围内。避雷针与天线的水平距离应大于3米, 避雷针的接地体距建筑物应大于5米。
